高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

第2章 小信号选频放大器2.1填空题(1)LC 并联谐振回路中，Q 值越大，其谐振曲线越尖锐,通频带越窄,选择性越好。

(2)LC 并联谐振回路谐振时，回路阻抗为最大且为纯电阻,高于谐振频率时间阻抗呈容性，低于谐振频率时间阻抗感性。

(3)小信号谐振放大器的负载采用谐振回路,工作在甲类状态，它具有选频作用。

(4)集中选频放大器由集成宽带放大器和集中选频滤波器组成，其主要优点是接近理想矩形的幅频特性，性能稳定可靠，调整方便。

2.2 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。

[解]900.035610Hz 35.6MHz f ===⨯=3640.722.4k 22.361022.36k 35.610Hz35.610Hz 356kH z100p R Q f BW Q ρρ==Ω=⨯Ω=Ω⨯===⨯=2.3 并联谐振回路如图P2.3所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。

[解]0465kHz f ≈==0.70114k Ω////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω371.14k Ω/465kHz/37=12.6kHzp e s p Le e e R Q R R R R R Q BWf Q ρρ========== 2.4 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ∆=时电压衰减倍数。

如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6262120115105μH (2π)(2π1010)5010L H f C --===⨯=⨯⨯⨯⨯6030.7101066.715010f Q BW ⨯===⨯8.1p oU U ∙∙= 当0.7300kHz BW =时6030.746120101033.33001033.31.061010.6k 2π2π10105010e e e ef Q BW Q R Q f C ρ-⨯===⨯====⨯Ω=Ω⨯⨯⨯⨯而471266.72.131021.2k 2π105010p R Q ρ-===⨯Ω=Ω⨯⨯⨯ 由于,p e pRR R R R =+所以可得10.6k 21.2k 21.2k 21.2k 10.6k e p p eR R R R R Ω⨯Ω===Ω-Ω-Ω2.6 并联谐振回路如图P2.6所示。

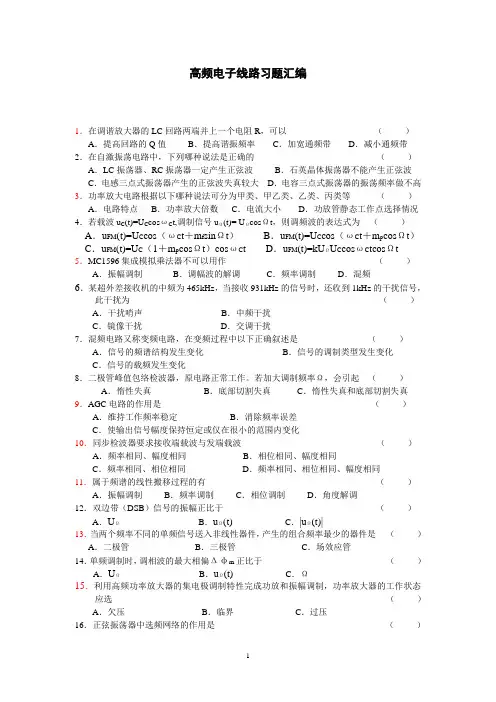

高频电子线路习题汇编1．在调谐放大器的LC回路两端并上一个电阻R，可以（）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（）A．电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况4．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t＋m p cosΩt）C．u FM(t)=U C（1＋m p cosΩt）cosωC t D．u FM(t)=kUΩU C cosωC tcosΩt 5．MC1596集成模拟乘法器不可以用作（）A．振幅调制B．调幅波的解调C．频率调制D．混频6．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为（）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰7．混频电路又称变频电路，在变频过程中以下正确叙述是（）A．信号的频谱结构发生变化B．信号的调制类型发生变化C．信号的载频发生变化8．二极管峰值包络检波器，原电路正常工作。

若加大调制频率Ω，会引起（）A．惰性失真B．底部切割失真C．惰性失真和底部切割失真9．AGC电路的作用是（）A．维持工作频率稳定B．消除频率误差C．使输出信号幅度保持恒定或仅在很小的范围内变化10．同步检波器要求接收端载波与发端载波（）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同11．属于频谱的线性搬移过程的有（）A．振幅调制B．频率调制C．相位调制D．角度解调12．双边带（DSB）信号的振幅正比于（）A．UΩB．uΩ(t)C．|uΩ(t)|13．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是（）A．二极管B．三极管C．场效应管14．单频调制时，调相波的最大相偏Δφm正比于（）A．UΩB．uΩ(t)C．Ω15．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（）A．欠压B．临界C．过压16．正弦振荡器中选频网络的作用是（）A．产生单一频率的正弦波B．提高输出信号的振幅C．保证电路起振17．石英晶体谐振于fs时，相当于LC回路的（）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象18．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D．NPN型、bce19．判断下图是哪一类振荡器（）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式20．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为（）A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt 21．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则镜像干扰频率为（）A．465kHz B．2085kHz C．1740kHz22．一同步检波器，输入信号为u S =U S cos（ωC＋Ω）t，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（）A．振幅失真B．频率失真C．相位失真23．自动增益控制简称（）A．AGC B．AFC C．APC24．调幅波的信息包含在它的（）A．频率变化之中B．幅度变化之中C．相位变化之中25．调频收音机中频信号频率为（）A．465kHz B．10.7MHz C．38MHz D．不能确定26．在高频放大器中，多用调谐回路作为负载，其作用不包括（）A．选出有用频率B．滤除谐波成分C．阻抗匹配D．产生新的频率成分27．惰性失真和负峰切割失真是下列哪种检波器特有的失真（）A．小信号平方律检波器B．大信号包络检波器C．同步检波器28．正弦波振荡器中正反馈网络的作用是（）A．保证产生自激振荡的相位条件B．提高放大器的放大倍数，使输出信号足够大C．产生单一频率的正弦波29．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是（）A．电路组成简单B．输出波形好C．容易调节振荡频率D．频率稳定度高30．高频小信号调谐放大器主要工作在（）A．甲类B．乙类C．甲乙类D．丙类31．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（）A．9.2V B．4.6V C．6.5V D．3.25V32．如图所示电路，以下说法正确的是（）A．该电路由于放大器不能正常工作，不能产生正弦波振荡B．该电路由于无选频网络，不能产生正弦波振荡C．该电路由于不满足相位平衡条件，不能产生正弦波振荡D．该电路满足相位平衡条件，可能产生正弦波振荡33．关于通角θ的说法正确的是（）A．θ是指一个信号周期内集电极电流导通角度B．θ是指一个信号周期内集电极电流导通角度的一半C．θ是指一个信号周期内集电极电流导通角度的两倍34．调制的描述（）A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。

试题 1、选择题（每小题 2 分、共 30 分）将一个正确选项前的字母填在括号内 1．二极管峰值包络检波器适用于哪种调幅波的解调（ C ）A ．单边带调幅波B ．抑制载波双边带调幅波C .普通调幅波D •残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A •甲类B •乙类C .甲乙类D •丙类3 •为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B ） A • LC 正弦波振荡器 B .晶体振荡器 C • RC 正弦波振荡器 4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数C )5.若载波uqt ）=U C COS 訳，调制信号uyt ）= U ©cos Q t ，则调相波的表达式为 （B ）C ．u pM (t)=U C (1＋m p cos Q t ) cos w C tD ．u pM (t)=kU Q U C cos w C tcos Q t6.某超外差接收机的中频为465kHz ，当接收550kHz 的信号时，还收到1480kHz的干扰信号，此干扰为 （ C ）A •干扰哨声B •中频干扰D •交调干扰F = 1kHz ，载波频率为10.7MHz ，最大频偏△ f m=10kH z ,若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为B )A ． 1/3B ． 1/2C ． 2D ．4A • u p^t)=U c cos ( we t + m f sin Q t )B • u p^t)=U e cos ( w t + m )cos Q t )C .镜像干扰7．某调频波，其调制信号频率A ． 12kHzB ．24kHzC ． 20kHz8． MC1 596 集成模拟乘法器不可以用作A ．混频B ．振幅调制C ・调幅波的解调D ． 40kHz（D ）D ．频率调制9．某单频调制的普通调幅波的最大振幅为（C ） 10v ,最小振幅为6v ，则调幅系数 m a 为A ．0.6B ．0.4C ．0.25D ．0.110 •以下几种混频器电路中，输出信号频谱最纯净的是A •二极管混频器B •三极管混频器C •模拟乘法器混频器11 •某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为A •过压B.弱过压C.临界 D •欠压12.鉴频的描述是A •调幅信号的解调B •调频信号的解调C・调相信号的解调13 •利用石英晶体的电抗频率特性构成的振荡器是A • f = fs时，石英晶体呈感性，可构成串联型晶体振荡器B • f = fs时，石英晶体呈阻性，可构成串联型晶体振荡器C • fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D • fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14 •下图所示框图能实现何种功能？其中U s（t）= U s COS o tCOS Q t , u L（t）= U L COS W L t蒂通曲（I）15.二极管峰值包络检波器，原电路正常工作。

第二章 高频电路基础2－1对于收音机的中频放大器，其中心频率f 0=465 kHz ．B 0.707=8kHz ，回路电容C=200pF ，试计算回路电感和 Q L 值。

若电感线圈的 Q O =100，问在回路上应并联多大的电阻才能满足要求。

解2-1：答：回路电感为0.586mH,有载品质因数为58.125,这时需要并联236.66k Ω的电阻。

2－5 一个5kHz 的基频石英晶体谐振器， C q =2.4X10－2pF C 0=6pF ，，r o =15Ω。

求此谐振器的Q 值和串、并联谐振频率。

解2-5：答：该晶体的串联和并联频率近似相等，为5kHz ，Q 值为88464260。

2－7 求如图所示并联电路的等效噪声带宽和输出均方噪声电压值。

设电阻R=10k Ω，C=200 pF ，T=290 K 。

解：答：电路的等效噪声带宽为125kHz ，和输出均方噪声电压值为19.865μV2.2－10 接收机等效噪声带宽近似为信号带宽，约 10kHz ，输出信噪比为 12 dB ，要求接收机的灵敏度为 1PW ，问接收机的噪声系数应为多大？ 解2-10：根据已知条件答：接收机的噪音系数应为32dB 。

第三章 高频谐振放大器3－4 三级单调谐中频放大器，中心频率f 0=465 kHz ，若要求总的带宽B0.7=8 kHZ ，求每一级回路的 3 dB 带宽和回路有载品质因数Q L 值。

解3－4： 设每级带宽为B 1，则：答：每级带宽为15.7kHz,有载品质因数为29.6。

3－5 若采用三级临界耦合双回路谐振放大器作中频放大器（三个双回路），中心频率为f o =465 kHz ，当要求 3 dB 带宽为 8 kHz 时，每级放大器的3 dB 带宽有多大？当偏离中心频率 10 kHZ 时，电压放大倍数与中心频率时相比，下降了多少分贝？ 解3-5 设每级带宽为B 1，则：0226120611244651020010100.5864465200f L f C mHπππ-==⨯⨯⨯⨯=≈⨯⨯2由（）03034651058.125810LL 0.707f Q f Q B =⨯===⨯0.707由B 得：900312000000000010010171.222465102001024652158.1251171.22237.6610058.125L LLL L L L Q R k C C C Q Q R g g g R Q Q R R R k Q Q Q ΩωππωωΩ∑-===≈⨯⨯⨯⨯⨯⨯===++=-==⨯≈--因为：所以：（）0q q0q 00q0q 093120q C C 60.024C 0.024pF C C C 60.024f f f 0.998f 4.99kHz C 11122C 1110Q 884642602f Cr 25100.0241015 3.6-⨯==≈=++==≈=⎛⎫++ ⎪⎝⎭====ππ⨯⨯⨯⨯⨯π总电容串联频率品质因数20220002064121),11|()|11()11arctan(2)1(2)211101254410200108RH R j CR j C R H j df df H CR df fCR fCR CR kHz CR ωωωωωπππ∞∞∞∞-===++=+==+====⨯⨯⨯⎰⎰⎰0n 网络传输函数为H(j 则等效噪音带宽为B =22202343214444 1.3710290101251019.865()n n n n kTGB H kTB R kTRB R V μ-====⨯⨯⨯⨯⨯⨯=输出噪音电压均方值为U 121212234061015.85101015.8515.85 1.3710290101015883215.85 1.3729o i i F o S N S N kTB N S N dB---=====⨯⨯⨯⨯=≈≈⨯⨯。

高频电子线路(胡宴如 耿苏燕 主编)习题解答目 录第2章 小信号选频放大器 1 第3章 谐振功率放大器 4 第4章 正弦波振荡器10 第5章 振幅调制、振幅解调与混频电路 22 第6章 角度调制与解调电路 38 第7章 反馈控制电路49第2章 小信号选频放大器2.1 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。

[解] 90-6120.035610Hz 35.6MHz 2π2π102010f LCH F-===⨯=⨯⨯6312640.71010022.4k 22.361022.36k 201035.610Hz35.610Hz 356kH z100p HR Q Ff BW Q ρρ--===Ω=⨯Ω=Ω⨯⨯===⨯=2.2 并联谐振回路如图P2.2所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。

[解] 0465kHz 2π2π390μH 300PFf LC≈==⨯0.70390μH100114k Ω300PF////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω371.14k Ω390μH/300 PF/465kHz/37=12.6kHzp e s p Lee e R Q R R R R R Q BWf Q ρρ===========2.3 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ∆=时电压衰减倍数。

如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻?[解] 6262120115105μH (2π)(2π1010)5010L H f C --===⨯=⨯⨯⨯⨯ 6030.7101066.715010f Q BW ⨯===⨯2236022*********.78.11010p oU f Q f U ••⎛⎫⎛⎫∆⨯⨯=+=+= ⎪ ⎪⨯⎝⎭⎝⎭ 当0.7300kHz BW =时6030.746120101033.33001033.31.061010.6k 2π2π10105010e e e ef Q BW Q R Q f C ρ-⨯===⨯====⨯Ω=Ω⨯⨯⨯⨯g而471266.7 2.131021.2k 2π105010p R Q ρ-===⨯Ω=Ω⨯⨯⨯g由于,p e pRR R R R =+所以可得10.6k 21.2k 21.2k 21.2k 10.6k e p p eR R R R R Ω⨯Ω===Ω-Ω-Ω2.4 并联回路如图P2.4所示,已知：360pF,C =1280μH,L ==100,Q 250μH,L =12=/10,n N N =L 1k R =Ω。

二极管峰值包络检波器适用于哪种调幅波的解调（C ）A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波二极管峰值包络检波器，原电路正常工作。

若负载电阻加倍，会引起（A ）A．惰性失真B．底部切割失真C．惰性失真和底部切割失真二极管峰值包络检波器，原电路正常工作。

若加大调制频率Ω，会引起（A ）A．惰性失真B．底部切割失真C．惰性失真和底部切割失真1惰性失真和负峰切割失真是下列哪种检波器特有的失真（ B ）A．小信号平方律检波器B．大信号包络检波器C．同步检波器大信号包络检波器只适用于以下哪种调幅波（ D ）A．VSB B．SSB C．DSB D．AM同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同下列哪种说法是正确的（C ）A．同步检波器要求接收端载波与发端载波频率相同、幅度相同B．同步检波器要求接收端载波与发端载波相位相同、幅度相同C．同步检波器要求接收端载波与发端载波频率相同、相位相同D．同步检波器要求接收端载波与发端载波频率相同、相位相同、幅度相同一同步检波器，输入信号为uS =UScosωCtcosΩt，恢复载波ur =Urcos（ωC＋Δω）t,输出信号将产生（B ）A．调幅波、低频、直流B．等幅载波和上下边频C．等幅载波、低频、直流D．低频信号检波的描述是（A ）A．调幅信号的解调B．调频信号的解调C．调相信号的解调欲提高功率放大器的效率，应使放大器的工作状态为（D ）A．甲类B．乙类C．甲乙类D．丙类功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ D ）A．电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况高频小信号调谐放大器主要工作在（A ）A．甲类B．乙类C．甲乙类D．丙类高频功率放大器主要工作在（D）A．甲类B．乙类C．甲乙类D．丙类某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D ）A．过压B．弱过压C．临界D．欠压利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（C ）A．欠压B．临界C．过压高频功率放大器放大AM 信号时，工作状态应选（A ）A．欠压B．临界C．过压为了有效地实现基极调幅，调制器必须工作在哪种工作状态（ B ）A．临界B．欠压C．过压为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（C ）A．临界B．欠压C．过压利用高频功率放大器的基极调制特性完成功放和振幅调制，功率放大器的工作状态应选（A）A．欠压B．临界C．过压已知某高频功率放大器原工作在临界状态，当改变负载电阻的大小时，管子发热严重，说明功放管进入了( A )。

高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。

7. 在高频放大器中，为了提高增益，常采用________和________两种方法。

8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。

9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。

10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。

三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。

12. 请说明高频振荡器起振和稳幅的原理。

13. 简述滤波器的主要技术指标及其作用。

四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。

15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。

五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。

高频电子线路课后习题答案第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？ 答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是： （1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

话筒扬声器1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。

⾼频电⼦线路问题汇总（带答案的哦）.总结绪论：1. 调幅发射机和超外差接收机的结构是怎样的？每部分的输⼊和输出波形是怎样的？调幅⼴播发射机由三部分构成：1、低频部分，由声电变换器和低频放⼤器组成，实现声电变换，并对⾳频信号进⾏放⼤，使其满⾜调制器的要求。

2、⾼频部分，由主振器、缓冲器、⾼频电压放⼤器、振幅调制器和⾼频功率放⼤器组成，实现载波的产⽣、放⼤、振幅调制和⾼频功率放⼤。

3、传输线和天线部分，它完成将已调波通过天线以电磁波形式辐射出去。

超外差式接收机的组成部分1、变频器，由混频器和本机振荡器组成，本机振荡器产⽣的⾓频率为L ω的等幅振荡信号送⼊混频器与输⼊信号的各个频率分量进⾏混频，并由混频器的输出回路选出C L I ωωω-=的中频信号及上、下边频分量。

2、利⽤中频放⼤器加以放⼤送⾄检波器进⾏检波，解调出与调制信号)(t u Ω线性关系的输出电压。

3、通过低频电压放⼤、功率放⼤，由扬声器还原成原来的声⾳。

第⼆章：1．什么叫通频带？什么叫⼴义失谐？通频带：放⼤器的电压增益下降到最⼤值的0.707倍时所对应的频带宽度，常⽤BW（书本9页，符号打不出来）。

⼴义失谐：表⽰回路失谐⼤⼩的量。

2．串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？3．串联谐振回路和并联谐振回路适⽤于信号源内阻和负载电阻⼤还是⼩的电路?串联谐振回路适⽤于电源内阻为低内阻（如恒压源）的情况或低阻抗的电路（如微波电路），⽽并联谐振回路相反。

4．电感抽头接⼊和电容抽头接⼊的接⼊系数？电感抽头接⼊系数电容抽头接⼊的接⼊系数5．Q值的物理意义是什么?Q值由哪些因素决定,其与通频带和回路损耗的关系怎样?品质因数：表征回路谐振过程中电抗元件的储能与电阻元件耗能的⽐值。

回路Q与回路电阻R成反⽐，考虑信号源和负载的电阻后，Q值越⾼，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的有选择性越好，Q值与回路通频带成反⽐。

在串联回路中：,Rs+RL使回路Q值降低，谐振曲线变钝。

1．根据信息传输方式的不同，通信可以分为两大类无线通信、有线通信。

2. 无线电波按在空间传播得方式分为: 2. 天波、地波、空间波。

3. 根据要传送的信号是否要采用调制，可将通信系统分为：基带传输、调制传输4．长波信号以。

短波信号以传播为主。

超短波以上频段的信号大多以方式地波。

天波。

直射传播。

5．在接收设备中，检波器的作用是解调。

6．调制是利用音频控制载波的调幅、调频、调相。

7. 调谐放大器主要由放大器和调谐回路两部分组成。

8. 调谐放大器不仅有作用，而且还有放大作用，选频作用。

9．小信号调谐放大器，一般工作在甲类状态10．对调谐放大器的主要指标是: 中心频率、增益、通频带、选择性、工作稳定等。

11. 研究一个小信号调谐放大器，应从放大能力和选择性能两方面分析。

12. 回路处于谐振状态时，回路导纳，阻抗，回路呈现为最小，最大，纯电阻性。

13．并联谐振回路的品质因数是由回路谐振电阻与特性阻抗的比值定义的14. 回路的R越大，Q值越大，阻抗特性曲线，它的越尖锐，选择性越好。

15. ω0 是谐振频率，ω＜ω回路呈现感性，ω＜ω回路呈现，容性。

17．串联谐振回路适用于的情况信号源内阻等于零或很小的情况(恒压源)。

18．如果信号源内阻很大，应采用并联谐振回路。

19. U/Um 称为谐振曲线的相对抑制比，它反映了回路对偏离谐振频率的抑制能力。

20. 对于同样频偏△f, Q值，U/Um值，越大，越小谐振曲线越尖锐。

21. 在无线电技术中，常把U/Um从1下降到1/ （以dB表示，从0下降到一3dB）处的两个频率f1， f2 的范围叫做通频带。

22. 在通频带内U/Um值越好，在通频带外越大越好，越小越好。

23. 品质因数Q越高越好，但选择性越好，但通频带越窄24. 理想的矩形系数为 1 ，，，单调谐回路的矩形系数为 10 ，双调谐回路的矩形系数为 3.16，25. 负载和信号源内阻的接入，回路谐振频率不受影响。

1-1、一并联谐振回路，已知L=800uH ，r=25Ω，C=200pF ，试求该回路的谐振频率f 0，谐振电阻R 和通频带BW 。

1-2、某电视机的输入简化电路如图，已知C 1=15pF,C 2=5pF,Ri=75Ω,R l =300Ω。

为使回路匹配（即变换到回路两端阻抗相等），求线圈的接入数p=N 1/N=?2-2、设非线性元件的伏安特性是i=a 0+a 1v+a 2v 2。

（1）用此器件作混频器时，写出外加电压v 的表达式，并求混频后电流中差频分量的振幅为多少？（2）用此器件作倍频时，写出外加电压v 的表达式，并求电流中二倍频分量的振幅为多少？2-3、非线性电路和非线性器件特性如图所示，已知偏压V Q =-2V ，信号电压Vs(t)=5.2coswt(V),求电流i 中各频率分量的幅值I 0，I 1和I 2。

若要加大I 1，应怎样改变V Q和Vsm?3-3、晶体管放大器工作于临界状态ηc=70%，Vcc=12V ，Vcm=10.8V ，回路电流Ik=2A （有效值），回路电阻r=1Ω，试求θ与Pc。

2-5、某非线性器件可用幂级数表示为i=a 0+a 1v+a 2v 2+a 3v 3,信号v 是频率150kHz 和200kHz 两个余弦波，问电流i 中能否出现50kHz ，100kHz ，250kHz ，300kHz ，350kHz的频率分量？3-4、晶体管放大器工作于临界状态Ico=90mA ，回路谐振阻抗Re=200Ω，Vcc=30V ，θ=90度，试求Po 与ηc。

3-2、某谐振功率放大器，已知Vcc=24V ，Ico=250mA,Po=5W,电压利用系数ξ＝１，试求P dc,,ηc,Re,Ie1电流通角θ（用折线法）。

5-2、某发射机只发射载波时，功率为9kW ；当发射单音频调制的已调波时，信号功率为10.125kW ，求调制系数ma 。

若此时再用另一音频信号作40%的调制后再发射，求此时的发射功率。

⾼频电⼦线路试卷与答案标准答案(⼀)⼀、填空题（每空1分，共30分）1、⽆线电通信中，信号是以电磁波形式发射出去的。

它的调制⽅式有调幅、调频、调相。

2、针对不同的调制⽅式有三种解调⽅式，分别是检波、鉴频、和鉴相。

3、在单调谐放⼤器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放⼤器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（⼤或⼩）⼩。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最⼤值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在⽆线电技术中，⼀个信号的表⽰⽅法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种⽅式。

7、检波有同步、和⾮同步检波两种形式。

8、反馈式正弦波振荡器按照选频⽹络的不同，可分为LC、RC、⽯英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、⽤模拟乘法器⾮线性器件实现调幅最为理想。

⼆、选择题（每⼩题2分、共20分）将⼀个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、⼩信号谐振放⼤器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、⼆次谐波C、其它⾼次谐波D、直流分量4、并联型⽯英晶振中，⽯英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放⼯作在（B ）状态A、⽋压状态B、过压状态C、临界状态D、任意状态7、⾃动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利⽤⾮线性器件相乘作⽤来实现频率变换其有⽤项为（ B ）A、⼀次⽅项B、⼆次⽅项C、⾼次⽅项D、全部项9、如右图所⽰的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在⼤信号包络检波器中，由于检波电容放电时间过长⽽引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截⽌失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放⼤器是采⽤谐振回路作负载的放⼤器。
