篮球场馆灯光照明设计及布置示意图

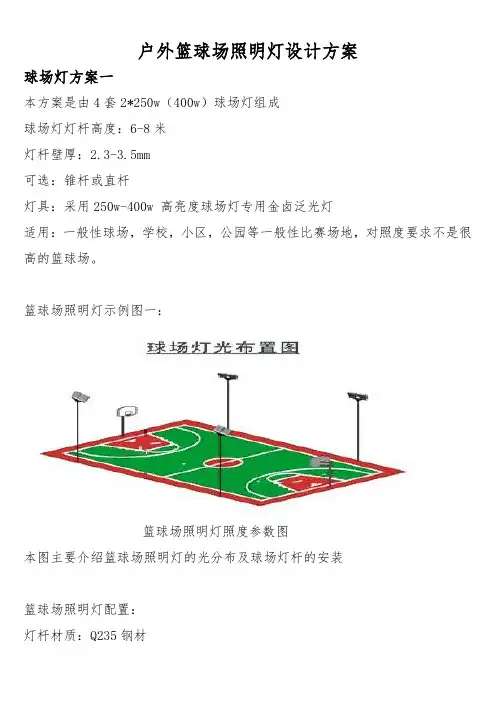

户外篮球场照明灯设计方案球场灯方案一本方案是由4套2*250w（400w）球场灯组成球场灯灯杆高度：6-8米灯杆壁厚：2.3-3.5mm可选：锥杆或直杆灯具：采用250w-400w 高亮度球场灯专用金卤泛光灯适用：一般性球场，学校，小区，公园等一般性比赛场地，对照度要求不是很高的篮球场。

篮球场照明灯示例图一：篮球场照明灯照度参数图本图主要介绍篮球场照明灯的光分布及球场灯杆的安装篮球场照明灯配置：灯杆材质：Q235钢材灯杆高度：6米灯具功率：2*250w灯杆壁厚：3mm灯具防护等级：IP65一套灯具包含：地脚笼、六米灯杆、2*250w金卤泛光灯灯具示例图：本方案灯具采用金属卤化物泛光灯灯具性能说明：灯壳为铝材压铸成型，透光件为钢化玻璃，防护灯具为IP65（全方位喷水而不进水）金卤灯的光效及穿透力强，照射距离远，配光均匀，是篮球场照明的最佳选择。

功率：250w/400w光源：金卤灯电器品牌：上海亚明球场灯方案二本方案由六套2*250w（400w）球场灯组成灯杆高度：6-10米灯杆壁厚：2.5-3.5mm可选：锥杆或直杆灯具：采用250w-400w 高亮度球场灯专用金卤泛光灯适用：标准型比赛球场，收费性球场，专业性比赛球场等。

特点对照度要求较高，平均照度在500LX以上。

篮球场照明灯示例图二：球场灯方案三：本方案是由8套1*400w球场灯组成球场灯灯杆高度：6-8米灯杆壁厚：2.3-3.5mm可选：锥杆或直杆灯具：采用400w 高亮度球场灯专用金卤泛光灯适用：本方案适用与专业性较强的篮球场照明，对照度要求较高，场地灯光分布较均匀。

符合正规比赛的要求，场地平均照度在550LX以上。

示例图三：实景图片：球场灯具图片：灯具说明：外壳采用优质铝材压铸成型透光件为钢化玻璃适用光源：400W或1000W金属卤化物灯紧扣件为不锈钢防护等级:IP65该方案亦可适用：网球场、户外羽毛球场、门球场等篮球场照明灯具工程案例实景：相连篮球场可以用这种类型的四头球场灯，可降低成本。

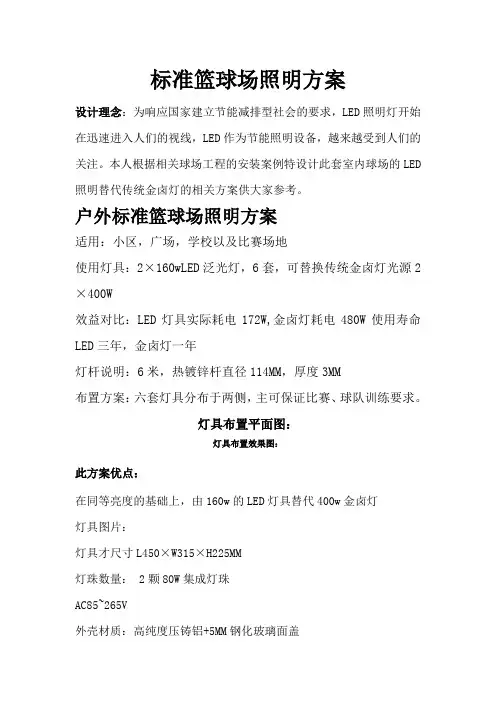

标准篮球场照明方案设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。

本人根据相关球场工程的安装案例特设计此套室内球场的LED 照明替代传统金卤灯的相关方案供大家参考。

户外标准篮球场照明方案适用：小区，广场，学校以及比赛场地使用灯具：2×160wLED泛光灯，6套，可替换传统金卤灯光源2×400W效益对比：LED灯具实际耗电172W,金卤灯耗电480W使用寿命LED三年，金卤灯一年灯杆说明：6米，热镀锌杆直径114MM，厚度3MM布置方案：六套灯具分布于两侧，主可保证比赛、球队训练要求。

灯具布置平面图：灯具布置效果图：此方案优点：在同等亮度的基础上，由160w的LED灯具替代400w金卤灯灯具图片：灯具才尺寸L450×W315×H225MM灯珠数量： 2颗80W集成灯珠AC85~265V外壳材质：高纯度压铸铝+5MM钢化玻璃面盖功率因数：>9.5色温：2700-6500K光通量：10800-11400LM使用寿命：>50000H使用芯片：美国普瑞质保：3年灯具整体图片：灯具整理包含：LED灯头（2×160W）灯杆(114直杆)地脚笼（常规尺寸：200×200×600MM）整体质保：三年地脚笼图片：室内标准篮球场照明方案本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。

建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。

本方案相关球场参考数据：整体场馆尺寸：长：36米宽：23米高：8-12米球场比赛场地：长：28米宽：15米（以上数据为室内多用体育馆---羽毛球场、篮球场、排球场一体场所标准数据）灯具布置平面图室内球场LED灯具设计方案说明：本方案合计使用36套160wLED照明灯具中间部分为比赛场地区域，照度要求较高，采用密集布置，整个比赛区域上方布置22套160wLED灯具(注：按国家标准，篮球框上方不宜布置灯具）四周为观众席或休息区，照度要求相对较低，因此稀松布置。

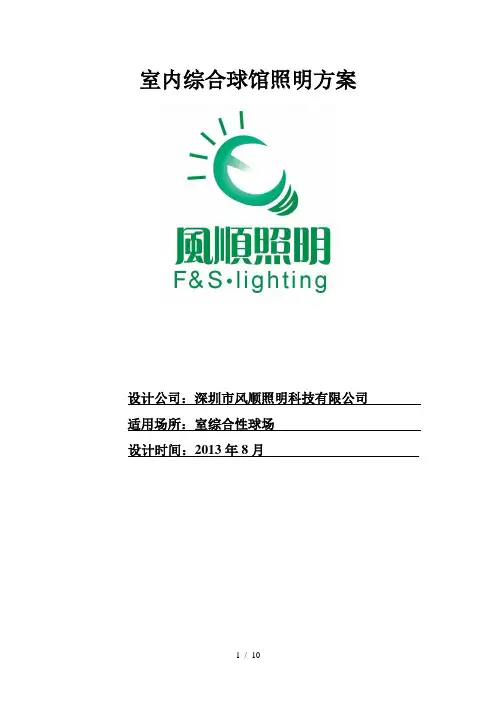

室内综合球馆照明方案设计公司：深圳市风顺照明科技有限公司适用场所：室综合性球场设计时间：2013年8月目录一、球馆现状二、设计参考标准三、设计理念四、布置示图五、公式支持六、灯具选型七、成功案例第一部分球馆现状本案照明范围：室内综合性场馆，为节约建筑面积及成本提高场馆的使用效率目前许多体育场馆采取综合性利用方案即：篮球场、排球场、羽毛球场综合利用。

整体场馆尺寸：长：38米宽：21米高：12米篮球场比赛场地：长：28米宽：15米篮球场比赛场地：长：18米宽：9米篮球场比赛场地：长：13.4米宽：6.1米第二部分设计参考标准室内场馆球的照度标准（GB）：业余比赛（训练）：150lx－300lx，一般比赛：300lx－500lx，正式比赛：500－750lx－甚至更高（1500lx）。

室内体育馆灯光布置标准室内体育馆灯具主要采用下列布置方式：1、直接照明灯具布置：1) 顶部布置：灯具布置在场地上方，光束垂直于场地平面的布置方式。

2) 两侧布置：灯具布置在场地两侧，光束非垂直于场地平面的布置方式。

3) 混合布置：顶部布置和两侧布置相结合的布置方式。

2、间接照明灯具布置：灯具向上照射的布置方式。

结合场馆的实际情况本方案选用顶部布置方案。

第三部分设计理念体育照明要为运动员、裁判员、现场观众以及电视转播摄像人员等提供良好的视觉环境。

风顺照明为此体育场照明系统提供了40套160w高效LED灯具。

顶部布灯是一般大型综合性体育场解决照明技术效果比较好的形式，篮球场馆主要考虑场馆本身结构设计，采用顶部布灯；这种灯光系统的水平照度和垂直照度使运动员能跟踪和看清球的运动方向和速度以及其他球员的快速动作，布灯均匀排列，良好的空间照度和其均匀度成为体育场灯光设计的关键。

设计中考虑到了运动场馆的标准中强调的：高质量的运动场馆应控制阴影，在保证照明效果，照度均匀等要求的同时充分考虑眩光对比赛运动员，裁判和观众的影响并使之降到最低。

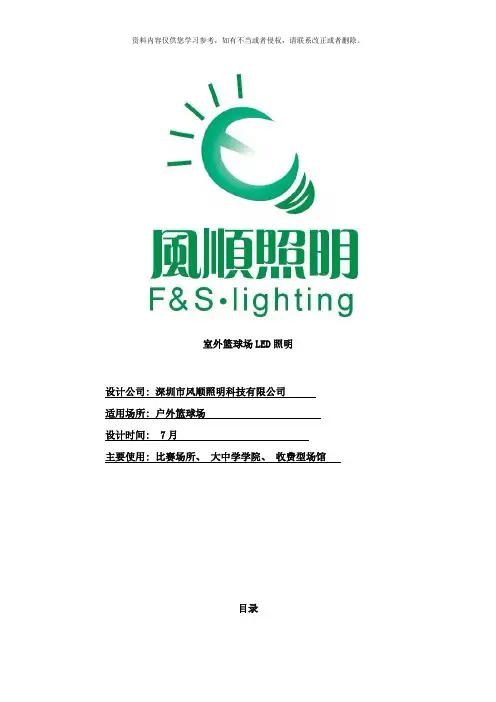

室外篮球场LED照明设计公司: 深圳市风顺照明科技有限公司适用场所: 户外篮球场设计时间: 7月主要使用: 比赛场所、大中学学院、收费型场馆目录一、关于篮球场照明的相关标准二、场地现状及要求三、相关布置设计四、公式支持五、灯具选型六、公司实力及部分成功案例七、服务承诺第一部分关于篮球场照明的相关标准1、 1、篮球场所的照度标准( GB) :业余比赛( 训练) : 150lx－300lx, 一般比赛: 300lx－500lx,正式比赛: 500－750－更高( 1500lx) 。

观众席30lx－100lx。

1、 2、安装环境说明:根据国际篮联和国家体委颁布的《篮球竞赛规则》中的规定:一片标准网球场地的占地面积不小于28米( 长) ×15米( 宽) , 1、 3、专业建议:1、篮球场照明灯的光源宜采用金卤灯( 白光) 或LED灯光;2、灯具宜使用泛光型, 反光板要清晰的, 最好采用一体化灯具;3、光源功率根据灯具高度、布灯密度和光照。

4、根据不同比赛级别, 灯光可分组控制;5、灯具高度在6-8米为宜, 安装在人的视线上部位置;标准篮球场尺寸示意图:第二部分场地现状及客户要求:2、 1: 场地现状户外标准篮球场, 场地尺寸长28米,宽15米新建场地2、 2: 风顺照明建议使用FS-L3×160-6网球场专用照明灯具6套, 根据设计布置图对称分布,亮度佳, 感官效果协调, 上档次。

第三部分相关布置设计球场平面布置图设计效果图:此方案为8套LED篮球场照明灯方案灯杆高度: 6米光源功率: 3×160w灯具为: 篮球场球场专用照明灯6套灯具按照均匀的原则布置, 确保主要区域的照明亮度, 能满足比赛以及训练所用( 主要适用训练场、比赛场地) 灯具具体布置位置为: 两端底线往中线4.5米位置各布置一套, 中线位置布置一套。

灯杆距离球场边线1.5-2米, 光源为每条灯杆使用3套LED光源( 整个场地共计18套) , 其中两侧灯具为正白光, 中间部分为暖白光, 这样的配置能够最大限度的调节篮球场照度并起到良好的防眩光的效果。

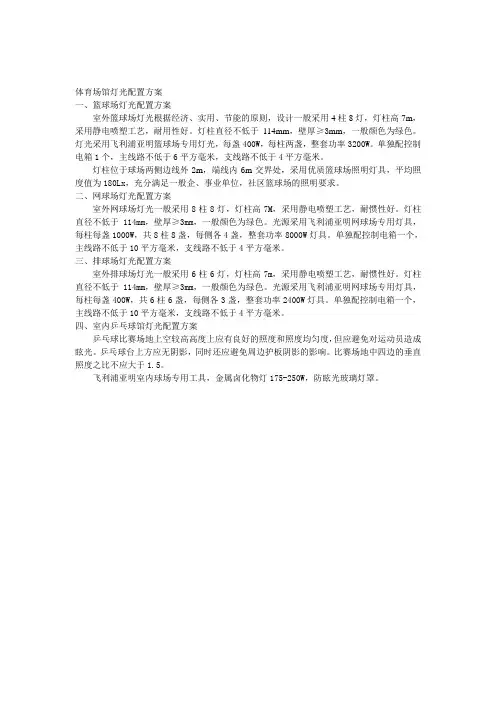

体育场馆灯光配置方案一、篮球场灯光配置方案室外篮球场灯光根据经济、实用、节能的原则，设计一般采用4柱8灯，灯柱高7m，采用静电喷塑工艺，耐用性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

灯光采用飞利浦亚明篮球场专用灯光，每盏400W，每柱两盏，整套功率3200W。

单独配控制电箱1个，主线路不低于6平方毫米，支线路不低于4平方毫米。

灯柱位于球场两侧边线外2m，端线内6m交界处，采用优质篮球场照明灯具，平均照度值为180Lx，充分满足一般企、事业单位，社区篮球场的照明要求。

二、网球场灯光配置方案室外网球场灯光一般采用8柱8灯，灯柱高7M，采用静电喷塑工艺，耐惯性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

光源采用飞利浦亚明网球场专用灯具，每柱每盏1000W，共8柱8盏，每侧各4盏，整套功率8000W灯具。

单独配控制电箱一个，主线路不低于10平方毫米，支线路不低于4平方毫米。

三、排球场灯光配置方案室外排球场灯光一般采用6柱6灯，灯柱高7m，采用静电喷塑工艺，耐惯性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

光源采用飞利浦亚明网球场专用灯具，每柱每盏400W，共6柱6盏，每侧各3盏，整套功率2400W灯具。

单独配控制电箱一个，主线路不低于10平方毫米，支线路不低于4平方毫米。

四、室内乒乓球馆灯光配置方案乒乓球比赛场地上空较高高度上应有良好的照度和照度均匀度，但应避免对运动员造成眩光。

乒乓球台上方应无阴影，同时还应避免周边护板阴影的影响。

比赛场地中四边的垂直照度之比不应大于1.5。

飞利浦亚明室内球场专用工具，金属卤化物灯175-250W，防眩光玻璃灯罩。

五、室内羽毛球球场灯光配置方案PA值，“/”后为总赛区TA值1、光源采用照明金卤灯灯具有挡光格栅，以防炫光。

2、灯具照射面广，反光板清晰，采用一体化灯具。

3、光源功率根据灯具高度、布灯密度和光照需求采用400W-1000W。

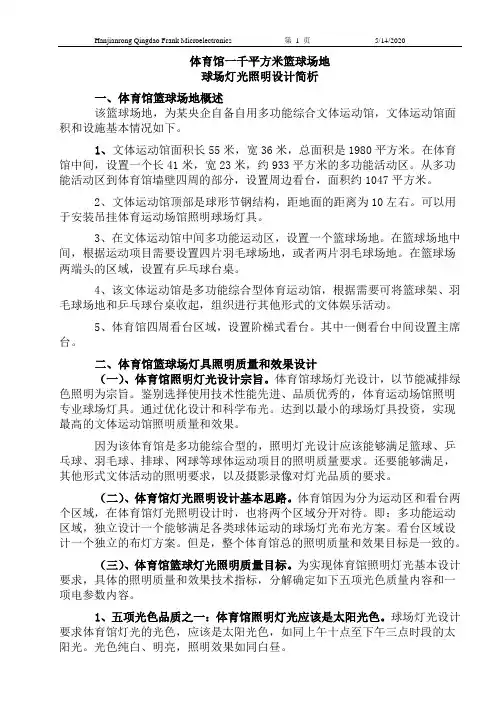

体育馆一千平方米篮球场地球场灯光照明设计简析一、体育馆篮球场地概述该篮球场地，为某央企自备自用多功能综合文体运动馆，文体运动馆面积和设施基本情况如下。

1、文体运动馆面积长55米，宽36米，总面积是1980平方米。

在体育馆中间，设置一个长41米，宽23米，约933平方米的多功能活动区。

从多功能活动区到体育馆墙壁四周的部分，设置周边看台，面积约1047平方米。

2、文体运动馆顶部是球形节钢结构，距地面的距离为10左右。

可以用于安装吊挂体育运动场馆照明球场灯具。

3、在文体运动馆中间多功能运动区，设置一个篮球场地。

在篮球场地中间，根据运动项目需要设置四片羽毛球场地，或者两片羽毛球场地。

在篮球场两端头的区域，设置有乒乓球台桌。

4、该文体运动馆是多功能综合型体育运动馆，根据需要可将篮球架、羽毛球场地和乒乓球台桌收起，组织进行其他形式的文体娱乐活动。

5、体育馆四周看台区域，设置阶梯式看台。

其中一侧看台中间设置主席台。

二、体育馆篮球场灯具照明质量和效果设计（一）、体育馆照明灯光设计宗旨。

体育馆球场灯光设计，以节能减排绿色照明为宗旨。

鉴别选择使用技术性能先进、品质优秀的，体育运动场馆照明专业球场灯具。

通过优化设计和科学布光。

达到以最小的球场灯具投资，实现最高的文体运动馆照明质量和效果。

因为该体育馆是多功能综合型的，照明灯光设计应该能够满足篮球、乒乓球、羽毛球、排球、网球等球体运动项目的照明质量要求。

还要能够满足，其他形式文体活动的照明要求，以及摄影录像对灯光品质的要求。

（二）、体育馆灯光照明设计基本思路。

体育馆因为分为运动区和看台两个区域，在体育馆灯光照明设计时，也将两个区域分开对待。

即：多功能运动区域，独立设计一个能够满足各类球体运动的球场灯光布光方案。

看台区域设计一个独立的布灯方案。

但是，整个体育馆总的照明质量和效果目标是一致的。

（三）、体育馆篮球灯光照明质量目标。

为实现体育馆照明灯光基本设计要求，具体的照明质量和效果技术指标，分解确定如下五项光色质量内容和一项电参数内容。

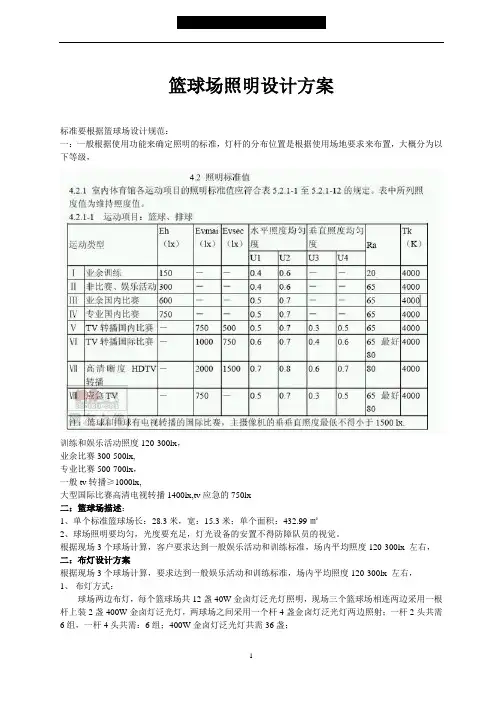

篮球场照明设计方案标准要根据篮球场设计规范：一：一般根据使用功能来确定照明的标准，灯杆的分布位置是根据使用场地要求来布置，大概分为以下等级，训练和娱乐活动照度120-300lx，业余比赛300-500lx,专业比赛500-700lx，一般tv转播≥1000lx,大型国际比赛高清电视转播1400lx,tv应急的750lx二：篮球场描述：1、单个标准篮球场长：28.3米，宽：15.3米；单个面积：432.99㎡2、球场照明要均匀，光度要充足，灯光设备的安置不得防障队员的视觉。

根据现场3个球场计算，客户要求达到一般娱乐活动和训练标准，场内平均照度120-300lx 左右，二：布灯设计方案根据现场3个球场计算，要求达到一般娱乐活动和训练标准，场内平均照度120-300lx 左右，1、布灯方式：球场两边布灯，每个篮球场共12盏40W金卤灯泛光灯照明，现场三个篮球场相连两边采用一根杆上装2盏400W金卤灯泛光灯，两球场之间采用一个杆4盏金卤灯泛光灯两边照射；一杆2头共需6组，一杆4头共需：6组；400W金卤灯泛光灯共需36盏；照度计算方式：每盏灯的光通量36000*利用系数0.3*维护系数0.7*灯具的数量12/受照面积432.99㎡=平均照度209lux 符合娱乐活动和一般训练标准，2、布灯图纸三：灯具选型泛光灯70W~1000W(SYFGD-030)产品描述：* 灯体采用高压压铸铝外壳,表面聚酯喷塑,耐腐蚀;* 5mm厚钢化安全玻璃,耐高温硅胶密封圈;* 高纯度铝制反射器,反射率高,照度均匀;* 联体式灯具(光源电器一体化) 安装方便、坚固耐用;* 防护等级：≥IP65;* 灯具尺寸：长425*宽140*高430mm12米灯杆描述：灯杆使用SS400钢板卷制而成，经内外热浸锌处理，表面喷涂氟碳漆；高度：12米规格：主杆上口径80mm，下口径224mm 壁厚为3.5mm整套灯经内外热镀锌处理后喷氟碳漆，颜色按图片，不含灯具、主杆电线、光源电器及地脚笼。

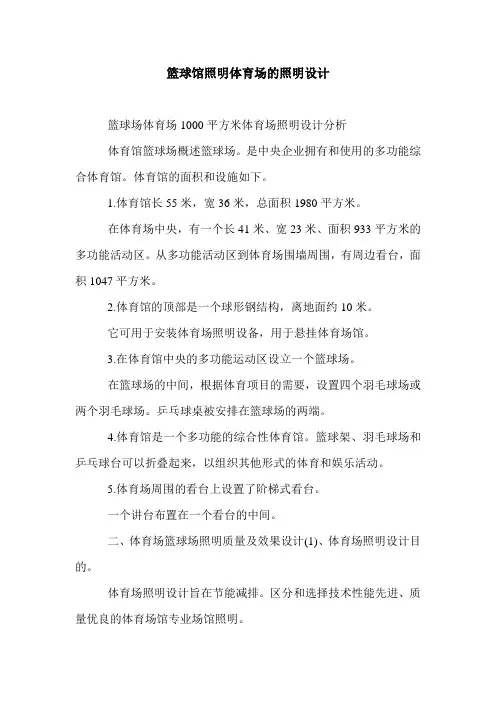

篮球馆照明体育场的照明设计篮球场体育场1000平方米体育场照明设计分析体育馆篮球场概述篮球场。

是中央企业拥有和使用的多功能综合体育馆。

体育馆的面积和设施如下。

1.体育馆长55米，宽36米，总面积1980平方米。

在体育场中央，有一个长41米、宽23米、面积933平方米的多功能活动区。

从多功能活动区到体育场围墙周围，有周边看台，面积1047平方米。

2.体育馆的顶部是一个球形钢结构，离地面约10米。

它可用于安装体育场照明设备，用于悬挂体育场馆。

3.在体育馆中央的多功能运动区设立一个篮球场。

在篮球场的中间，根据体育项目的需要，设置四个羽毛球场或两个羽毛球场。

乒乓球桌被安排在篮球场的两端。

4.体育馆是一个多功能的综合性体育馆。

篮球架、羽毛球场和乒乓球台可以折叠起来，以组织其他形式的体育和娱乐活动。

5.体育场周围的看台上设置了阶梯式看台。

一个讲台布置在一个看台的中间。

二、体育场篮球场照明质量及效果设计(1)、体育场照明设计目的。

体育场照明设计旨在节能减排。

区分和选择技术性能先进、质量优良的体育场馆专业场馆照明。

通过优化设计和科学配光。

我们的目标是以最少的体育场照明投资为体育场馆实现最高的照明质量和效果。

由于体育场是多功能、综合性的，照明设计应能满足篮球、乒乓球、羽毛球、排球、网球等球类运动的照明质量要求。

还应能满足其他形式体育活动的照明要求以及摄影和视频的照明质量要求。

(2)体育场照明设计的基本理念。

由于体育场分为两个区域，即运动区和看台，因此在体育场的照明设计中，这两个区域也是分开处理的。

那就是:多功能运动区，独立设计能满足各种球类运动的体育场照明方案。

为看台区设计了独立的配光方案。

然而，体育场的整体照明质量和效果目标是一致的。

(3)体育馆篮球照明质量目标。

为了满足体育场照明的基本设计要求和具体的照明质量和效果技术指标，通过分解确定了以下五个光色质量内容和一个电气参数内容。

1.五种光致变色品质之一:体育场照明应该是阳光。
