滑触线指示灯介绍及一些参数

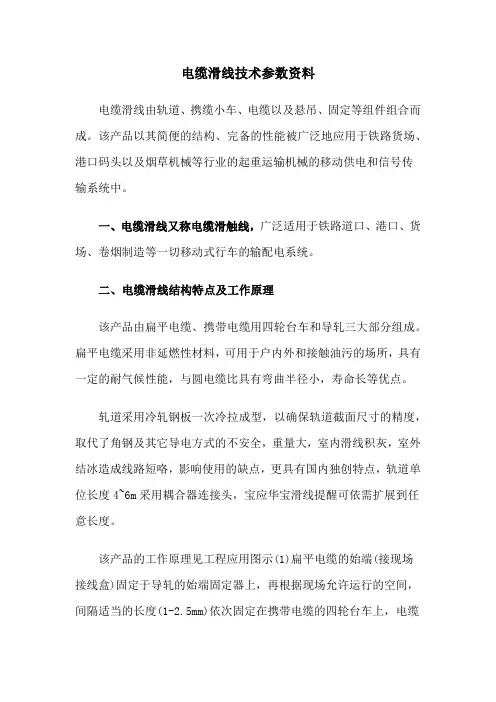

电缆滑线技术参数资料电缆滑线由轨道、携缆小车、电缆以及悬吊、固定等组件组合而成。

该产品以其简便的结构、完备的性能被广泛地应用于铁路货场、港口码头以及烟草机械等行业的起重运输机械的移动供电和信号传输系统中。

一、电缆滑线又称电缆滑触线，广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。

二、电缆滑线结构特点及工作原理该产品由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。

扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。

轧道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大，室内滑线积灰，室外结冰造成线路短咯，影响使用的缺点，更具有国内独创特点，轨道单位长度4~6m采用耦合器连接头，宝应华宝滑线提醒可依需扩展到任意长度。

该产品的工作原理见工程应用图示(1)扁平电缆的始端(接现场接线盒)固定于导轧的始端固定器上，再根据现场允许运行的空间，间隔适当的长度(1-2.5mm)依次固定在携带电缆的四轮台车上，电缆未端(接用电源)因定在最后一个小车(牵引车)上。

通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽(长度如超过20m应考虑原用牵引绳，使电缆免受拉力)作用，带动所有的小车在轧道中任意速度自由滑动，导轨安装简便，无需调试，且无触点接触供电等优点，安全可靠。

三、电缆滑线主要技术数据：1、额定电压：AC750V以下。

2、每芯导线材料和截面积：橡套扁平软电缆、多股铜芯线1.5-50mm23、环境温度：-20°C~+90°C4、四轮台车运行速度：<90m/min5、四轮台车工作寿命：<3200h6、允许最大静负荷：150kg四、电缆滑线订货需知1、轨道长度(m)?根据行车实际运行距离由用户统计确定，另再加存放携带四轮台车的距离。

2、电缆长度(m)实际运行长度+存放小车距离+至用电器及接线盒所必需的长度。

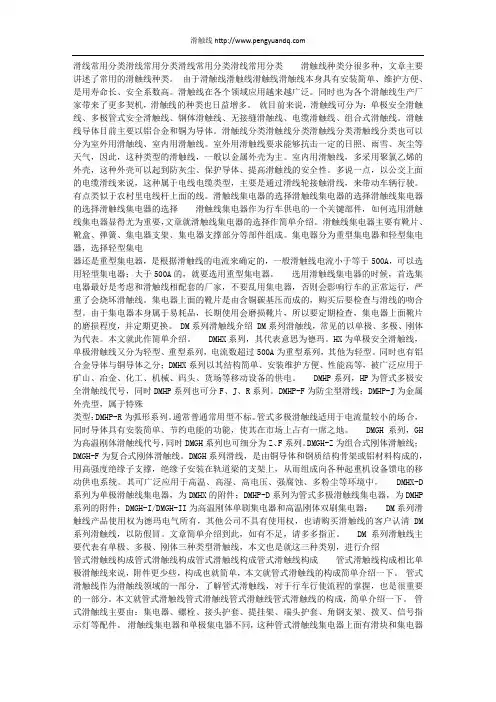

滑线常用分类滑线常用分类滑线常用分类滑线常用分类滑触线种类分很多种，文章主要讲述了常用的滑触线种类。

由于滑触线滑触线滑触线滑触线本身具有安装简单、维护方便、是用寿命长、安全系数高。

滑触线在各个领域应用越来越广泛。

同时也为各个滑触线生产厂家带来了更多契机，滑触线的种类也日益增多。

就目前来说，滑触线可分为：单极安全滑触线、多极管式安全滑触线、钢体滑触线、无接缝滑触线、电缆滑触线、组合式滑触线。

滑触线导体目前主要以铝合金和铜为导体。

滑触线分类滑触线分类滑触线分类滑触线分类也可以分为室外用滑触线、室内用滑触线。

室外用滑触线要求能够抗击一定的日照、雨雪、灰尘等天气，因此，这种类型的滑触线，一般以金属外壳为主。

室内用滑触线，多采用聚氯乙烯的外壳，这种外壳可以起到防灰尘、保护导体、提高滑触线的安全性。

多说一点，以公交上面的电缆滑线来说，这种属于电线电缆类型，主要是通过滑线轮接触滑线，来带动车辆行驶。

有点类似于农村里电线杆上面的线。

滑触线集电器的选择滑触线集电器的选择滑触线集电器的选择滑触线集电器的选择滑触线集电器作为行车供电的一个关键部件，如何选用滑触线集电器显得尤为重要，文章就滑触线集电器的选择作简单介绍。

滑触线集电器主要有靴片、靴盒、弹簧、集电器支架、集电器支撑部分等部件组成。

集电器分为重型集电器和轻型集电器，选择轻型集电器还是重型集电器，是根据滑触线的电流来确定的，一般滑触线电流小于等于500A，可以选用轻型集电器；大于500A的，就要选用重型集电器。

选用滑触线集电器的时候，首选集电器最好是考虑和滑触线相配套的厂家，不要乱用集电器，否则会影响行车的正常运行，严重了会烧坏滑触线。

集电器上面的靴片是由含铜碳基压而成的，购买后要检查与滑线的吻合型。

由于集电器本身属于易耗品，长期使用会磨损靴片，所以要定期检查，集电器上面靴片的磨损程度，并定期更换。

DM系列滑触线介绍 DM系列滑触线，常见的以单极、多极、刚体为代表。

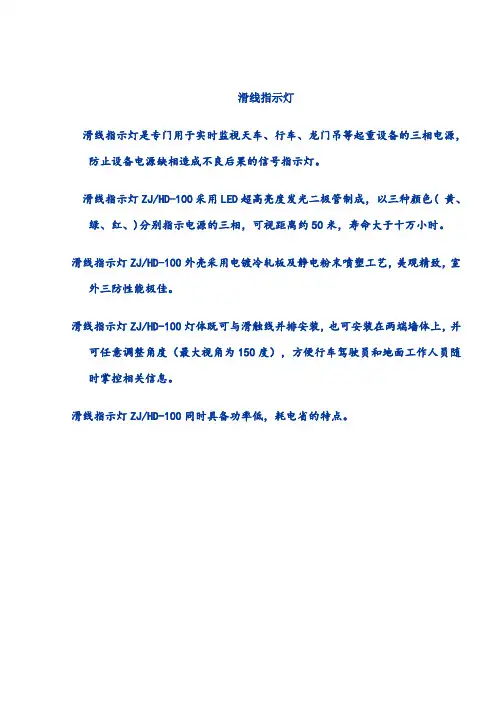

滑线指示灯
滑线指示灯是专门用于实时监视天车、行车、龙门吊等起重设备的三相电源，防止设备电源缺相造成不良后果的信号指示灯。

滑线指示灯ZJ/HD-100采用LED超高亮度发光二极管制成，以三种颜色( 黄、绿、红、)分别指示电源的三相，可视距离约50米，寿命大于十万小时。

滑线指示灯ZJ/HD-100外壳采用电镀冷轧板及静电粉末喷塑工艺，美观精致，室外三防性能极佳。

滑线指示灯ZJ/HD-100灯体既可与滑触线并排安装，也可安装在两端墙体上，并可任意调整角度（最大视角为150度），方便行车驾驶员和地面工作人员随时掌控相关信息。

滑线指示灯ZJ/HD-100同时具备功率低，耗电省的特点。

“H”型安全滑触线产品原理的特点：XJDC塑料保护式安全滑触线，其导电主体断面呈“H”型的铝型材，简称“H”型节能滑线装置。

节能是相对于角铁为主体的滑触线，电能在输电过程中的损耗大量地被降低。

铝材的电阻率远低于钢材，且比重又小。

将铝材轧制成“H”型，是在保证一定导电面积的基础上以提高其整体刚性强度。

由于铝材表面硬度低且不耐磨，为此把“H”型滑线中梁制成上拱“A”型，通过特殊工艺嵌装不锈钢型材作为导电磨擦体，其嵌装工艺保证了不锈钢与铝别材的紧密结合，从输入铝型材的电流通过不锈钢使与之保持接触的导电器中的电刷在磨擦接触中将电流传输出去，保证了起重机械在运行过程中电流的连续性。

导电滑触线沿纵长方向用PVC塑料作整体保护除下部开口处与导电器接触处外。

因此安装后滑线没有导电外露部分。

给安装和维修带来极大方便。

滑线整体塑壳保护后使之具备预防积灰、雨、露、冰雪侵袭之功能，导轨与导轨之间的连接采用专用连接器，能使导轨和塑料外壳同时伸入其间，故连接端同样安全可靠，其断面如图：“H”型安全滑触线产品型号、规格：导轨规格、载流量如下表：“H”型安全滑触线产品结构、外型尺寸：H”型安全滑触线主要技术参数：H”型安全滑触线装置示意图及主要另部件：“H”型安全滑触线安装形式示意图：“H”型安全滑触线选用说明：在考虑安全、美观、实用的同时，应满足起重机馈电滑触线路上的电压降达到小于5％额定电压降值。

电压降AU(V)的计算对于三相交流：△=3×Lg×L×Z单相交流：△=2×Lg×L×Z直流：△=2×Lg×L×R式中：LG=负荷电流(A)L=导轨长度(m)Z=导轨阻抗(Ω／m)(查技术参数表)R=导轨阻抗(Ω／m)(查技术参数表)负荷电流LG的计算g=KIf1+If2十If3(A)K=起动系数(绕线型电机取2；直流电机取2—1．5；笼型电机按样本选取)If1=功率最大的电机额定电流(A)If2=其它两台可能同时工作的电动机额定电流(A)导轨长度L的选取在滑触线端部供电时L取实际滑线长度L=L在滑触线中间供电时取L／2：L=L/2在滑触线两端1／4处供电时取L／4 L=L/4在滑触线中间和两端同时供电时L取言L/6 L=L/6除上述滑触线选择时应考虑的电压、电流、供电点以外还需考虑起重机所处的环境温度、起重的类别(任务暂载率-JC％)和其它一些特殊情况等。

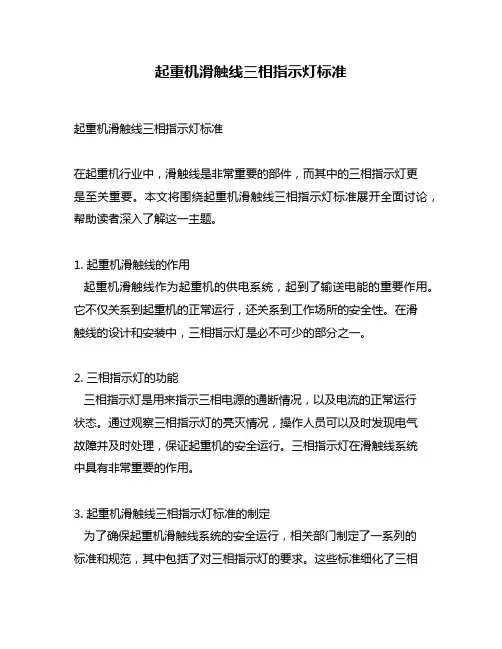

起重机滑触线三相指示灯标准起重机滑触线三相指示灯标准在起重机行业中，滑触线是非常重要的部件，而其中的三相指示灯更是至关重要。

本文将围绕起重机滑触线三相指示灯标准展开全面讨论，帮助读者深入了解这一主题。

1. 起重机滑触线的作用起重机滑触线作为起重机的供电系统，起到了输送电能的重要作用。

它不仅关系到起重机的正常运行，还关系到工作场所的安全性。

在滑触线的设计和安装中，三相指示灯是必不可少的部分之一。

2. 三相指示灯的功能三相指示灯是用来指示三相电源的通断情况，以及电流的正常运行状态。

通过观察三相指示灯的亮灭情况，操作人员可以及时发现电气故障并及时处理，保证起重机的安全运行。

三相指示灯在滑触线系统中具有非常重要的作用。

3. 起重机滑触线三相指示灯标准的制定为了确保起重机滑触线系统的安全运行，相关部门制定了一系列的标准和规范，其中包括了对三相指示灯的要求。

这些标准细化了三相指示灯的技术参数、安装位置、接线要求等方面的内容，确保起重机滑触线系统在设计和安装时能够符合安全要求。

4. 个人观点和理解作为一名起重机行业的从业者，我深知起重机滑触线三相指示灯标准的重要性。

只有严格按照标准要求进行设计和安装，才能保证起重机在工作中不会出现电气故障，从而确保工作场所的安全。

我认为更多的行业从业者应该加强对起重机滑触线三相指示灯标准的学习和理解，做好起重机供电系统的设计和维护工作。

总结回顾通过本文的讨论，我们对起重机滑触线三相指示灯标准有了全面的了解。

起重机行业的从业者们应该牢记三相指示灯的重要性，严格按照相关标准要求进行设计和安装工作，确保起重机供电系统的安全运行。

掌握起重机滑触线三相指示灯标准对于从业者们来说，是至关重要的。

希望本文的内容能够对读者有所帮助，引起对起重机供电系统安全的重视。

起重机滑触线三相指示灯标准的制定不仅仅是为了确保起重机供电系统的安全运行，更是为了保障工作场所的安全。

起重机在吊装作业中承担着重要的任务，一旦出现供电系统故障，不仅会影响生产进度，还有可能造成严重的安全事故。

滑触线指示灯灯的标准
滑触线指示灯灯的标准有以下几点：
1. 电压：220V。

2. 电流：10A。

3. 频率范围：50Hz。

4. 进口线径：Φ - Φ8。

5. 防护等级：IP20。

6. 安装位置：应安装在易于观察的位置，如路面上，且指示灯的距离不应超过30米。

7. 检测标准：指示灯亮度应能看清指示灯所警示的颜色；指示灯应动作可靠，状态跳变迅速，无快闪、慢闪和不亮现象；指示灯应具有一定的抗干扰能力，能稳定工作。

这些标准是保证滑触线指示灯正常、安全工作的基本要求，如需了解更多信息，建议查阅灯具安装相关的国家标准或行业规范。

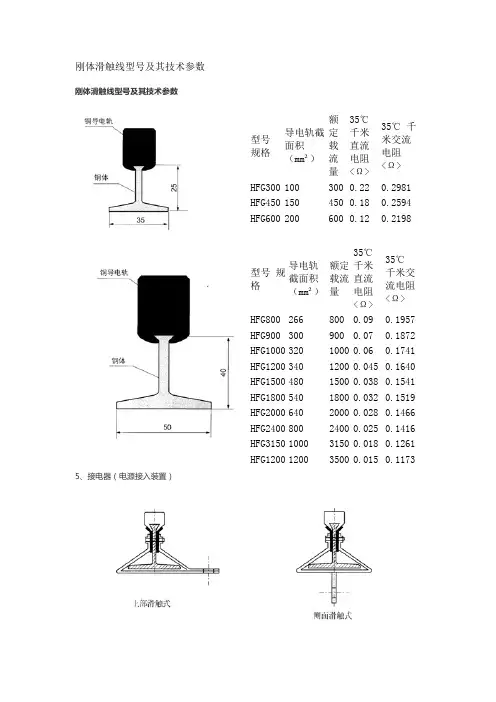

刚体滑触线型号及其技术参数刚体滑触线型号及其技术参数5、接电器（电源接入装置）型号规格导电轨截面积（mm²）额定载流量35℃千米直流电阻<Ω>35℃ 千米交流电阻<Ω> HFG300 100 300 0.22 0.2981 HFG450 150 450 0.18 0.2594 HFG600 200 600 0.12 0.2198型号规格导电轨截面积（mm²）额定载流量35℃千米直流电阻<Ω>35℃千米交流电阻<Ω> HFG800 266 800 0.09 0.1957 HFG900 300 900 0.07 0.1872 HFG1000 320 1000 0.06 0.1741 HFG1200 340 1200 0.045 0.1640 HFG1500 480 1500 0.038 0.1541 HFG1800 540 1800 0.032 0.1519 HFG2000 640 2000 0.028 0.1466 HFG2400 800 2400 0.025 0.1416 HFG3150 1000 3150 0.018 0.1261 HFG1200 1200 3500 0.015 0.11736、集电器HFGL 型铝合金刚体滑触线HFGL 型刚体滑触线用于整体铝合金型作为导电轨，在与集电器接触的顶部压嵌入Icr18Ni9不锈钢条以抗磨损。

产品保持了HFG 型刚体滑触线的特点，安装方式与HFG 型刚体滑触线基本相同。

用户投资成本可大幅降低。

型号 额定电流（A ） 接触压力 （kg ） 导电滑块 材质尺 寸 mmA B C D E JDG-I 1200 10*2 铜墨合金 200 140 250 500 M16 JDG-II 12006*2铜墨合金300 100 600 260 M16刚体滑触线安装形式固定滑触线时安装的支架间距为3米，支架的形式可根据工作场地实际情况而定型号 规格尺寸mm额定载流量35℃ 百米直流电阻<Ω> 35℃ 百米交流电阻<Ω> A B C D HFGL800 35 35 30 24 800 0.006928 0.00673 HFGL1250 50 55 40 24 1250 0.003120 0.00310 HFGL2000 50 55 38 24 2000 0.0019390.00193。

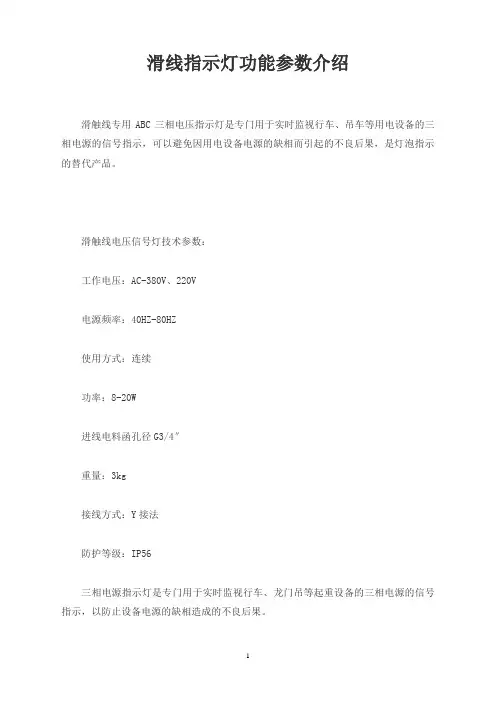

滑线指示灯功能参数介绍
滑触线专用ABC三相电压指示灯是专门用于实时监视行车、吊车等用电设备的三相电源的信号指示，可以避免因用电设备电源的缺相而引起的不良后果，是灯泡指示的替代产品。

滑触线电压信号灯技术参数：
工作电压：AC-380V、220V
电源频率：40HZ-80HZ
使用方式：连续
功率：8-20W
进线电料函孔径G3/4″
重量：3kg
接线方式：Y接法
防护等级：IP56
三相电源指示灯是专门用于实时监视行车、龙门吊等起重设备的三相电源的信号指示，以防止设备电源的缺相造成的不良后果。

该产品采用LED进口超高度发光二极管制成，分三种颜色（黄、绿、红）分别指示电源的三相，可视距离约400米，寿命大于十万小时，优于其他同类产品。

外壳采用电镀冷轧板及静电粉末喷塑工艺，美观精致，室外防腐性能。

功率低，耗电省。

灯体可与滑触线并排安装，也可安装在两端墙体上，可任意调整角度，zui大视角为150度，行车驾驶员和地面工作人员都可看到。

防护等级为IP56。

本产品采用进口超高亮度LED发光管芯组成红、黄二色发光源，可视距离大于50米，信号灯具有发光效率高、寿命大于十万小时、功耗低省电、安装维修方便等优点。

外壳采用专用型材及静电粉末技术工艺、外观美观精致；灯体可作90℃旋转，具有IP56防护等级，可安装在室外。

滑线指示灯的优点与参数介绍
滑触线指示灯是专门用于实时监控各类起重机械及移动设备的三相电源的信号指示，防止电源缺相造成设备损坏的不良后果。

LED滑线指示灯是为滑线行业量身定做专用的电源指示灯，产品具有节能、高效、耐振、安全防爆、安装便捷五大优点。

参数如下
输入电压：1、220V2、380v
功率：0.1×3W
工作温度：-40-70摄氏度
zui大可视角：150度
可视距离：150m
湿度：10%-80%
LED寿命：≥100000小时
灯面直径：30-150mm
新型LED电源指示灯采用进口超高亮度发光二极管，可视距离长，工作寿命
达10万小时以上，能耐受行车运行产生的振动且功耗小(全年仅用电10多度)，不会爆裂及产生电火花等不安全因素。

安装无需钻孔和接线，大大简化安装步骤，降低劳动强度，固定、接线同时完成，方便快捷，安全性高。

滑触线指示灯红黄绿三为一套，X接法(四极有零线)为交流电220伏，Y接法(三极无零线)为交流电380伏，也可根据用户需要，定制电压等级(≤3000伏)。
