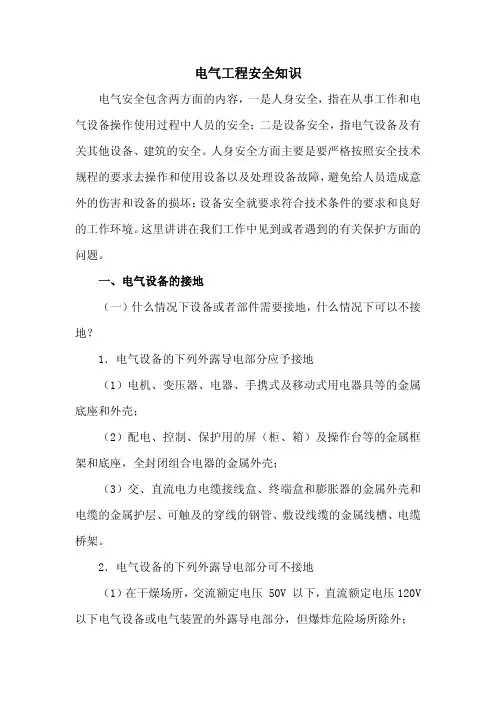

电气工程安全知识
电气安全包含两方面的内容，一是人身安全，指在从事工作和电
气设备操作使用过程中人员的安全；二是设备安全，指电气设备及有
关其他设备、建筑的安全。人身安全方面主要是要严格按照安全技术
规程的要求去操作和使用设备以及处理设备故障，避免给人员造成意
外的伤害和设备的损坏；设备安全就要求符合技术条件的要求和良好
的工作环境。这里讲讲在我们工作中见到或者遇到的有关保护方面的
问题。
一、电气设备的接地
（一）什么情况下设备或者部件需要接地，什么情况下可以不接
地？
1．电气设备的下列外露导电部分应予接地
（1）电机、变压器、电器、手携式及移动式用电器具等的金属
底座和外壳；
（2）配电、控制、保护用的屏（柜、箱）及操作台等的金属框
架和底座，全封闭组合电器的金属外壳；
（3）交、直流电力电缆接线盒、终端盒和膨胀器的金属外壳和
电缆的金属护层、可触及的穿线的钢管、敷设线缆的金属线槽、电缆
桥架。
2．电气设备的下列外露导电部分可不接地
（1）在干燥场所，交流额定电压 50V 以下，直流额定电压120V
以下电气设备或电气装置的外露导电部分，但爆炸危险场所除外； （2）安装在配电屏、控制屏和电气装置上的电气测量仪表、继
电器和其它低压电器等的外壳，以及当发生绝缘损坏时，在支持物上
不会引起危险电压的绝缘子金属底座等；
（3）安装在已接地的金属构架上电气接触良好的设备，如套管
底座等，但爆炸危险场所除外；
（4）与已接地的机座之问有可靠电气接触的电动机和电器的外
露导电部分，但爆炸危险场所除外。
（二）接地的分类及作用
A、接地一般分为保护性接地和功能性接地两种：
1、保护性接地
（1）防电击接地
为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外
露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电
击接地。这种接地还可以限制线路涌流或低压线路及设备由于高压窜
入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作

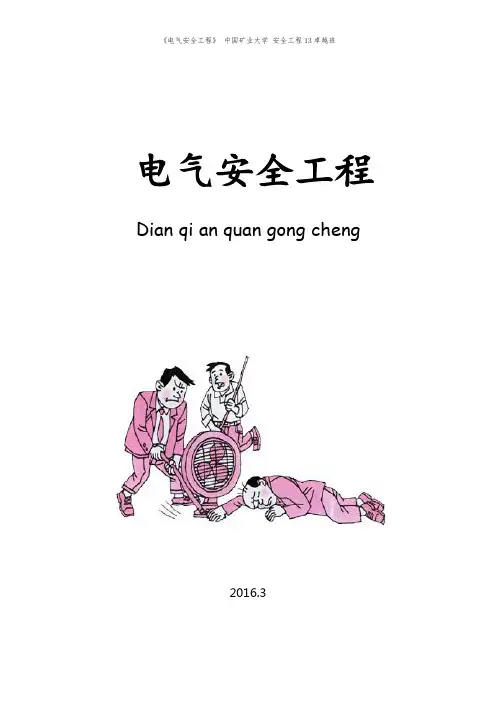

《电气安全工程》中国矿业大学安全工程13卓越班
Dianqianquangongcheng
2016.3电气安全工程
《电气安全工程》中国矿业大学安全工程13卓越班
-1
-绪论电气（electrical，electricalpowerandequipment）是电能的生产、传输、分配、使用和电工装备制造等学科或工程领域的统称。是以电能、电气设备和电气技术为手段来创造、维持与改善限定空间和环境的一门科学，涵盖电能的转换、利用和研究三方面，包括基础理论、应用技术、设施设备等。电气安全工作主要有两方面的任务。一方面是研究各种电气事故，研究电气事故的机理、原因、构成、特点、规律和防护措施；另一方面是研究用电气的方法解决各种安全问题，即研究运用电气监测、电气检查和电气控制的方法来评价系统的安全性或获得必要的安全条件。电气安全工作的两大特点横向上：随着科学技术和工、农业生产的发展，将出现更先进的电气安全技术，也将对电气安全工作提出更高的要求。以防止触电为例，接地、绝缘、间距等都是传统的安全措施，直至现在这些措施仍是有效的；而随着自动化元件和电子元件的广泛应用而出现的漏电保护装置又为防止触电事故及其他电气事故提供了新的途径。而近年来，电磁场安全问题、静电安全问题等又伴随着某些新技术的广泛应用而日益引起人们的重视。因此，电气安全工作的领域是不断扩展的。纵向上：电气安全工作将向着更科学、更实用、更深入、更系统的方向发展。在工程技术方面的主要任务是进一步完善传统的安全技术方法，以求建立完整的电气安全体系；并注重引进先进的自动化技术和计算技术，研究电气检测技术和监测技术在安全领域的应用。在管理科学方面，主要任务是逐步提高相关人员的电气安全水平；逐步实现电气安全标准化；并引进系统工程的方法，提高电气安全管理的科学性。核心是电力用户和公共场所的用电安全问题。应用领域：1）供配电系统设计；2）供配电系统运行管理；3）用电安全性评估、质量检测等。适用于质检、安监等部门。4）电气安全事故分析、责任认定等。适用于金融、物管、司法服务等行业。课程内容：以电气为范围，以安全为中心，研究各种电气事故的构成、规律和相关联的安全理论、现代工程技术方法及管理方法。
1.电气事故分为触电事故，静电事故，雷电灾害事故，射频电磁场危害，电气系统故障危害 。
2.安全电压等级分为6V，12V，24V，36V，42V。
3.等电位联结有总等电位联结，局部等电位联结，辅助等电位联结。
4.雷电危害常见的种类有直击雷，感应雷，雷电波入侵，球形累。
5.接地电阻常分为人工接地电阻，自然接地电阻两种。
6.灭电气火灾常用干粉，二氧化碳，四氯化碳等灭火剂来灭火。
7.根据国标要求一般漏电保护器动作电流不应大于30mA，时间应小于0.1s；
8.电流对人体的伤害程度与电流大小，电流通过人体持续时间，通过人体的途径，电流种类等有关。
9.建筑物的防雷装置由接闪器，引下线，接地装置三部分组成。
10.低压配电系统有三种接地形式：IT系统，TT系统，TN系统。
11.电流互感器主要的技术参数有额定电压，变流比，精度等级，容量等
12.雷电的危害主要体现在雷电的热效应、雷电的机械力效应、雷电流的电磁效应。
1.什么是保护接零？什么是重复接地？
保护接零是指在电源中性点接地的系统中，将金属外壳用保护接地线(PE)与保护中性线(PEN)相连接；在电源中性线做了工作接地的系统中，为确保保护接零的可靠，还需相隔一定距离将中性线或接地线重新接地，称重复接地。
2.简述电气火灾的预防措施。
电气线路的防火措施：根据环境特点，正确选用导线；布线规范；做好低压配电线路的安全保护；电线连接要牢固。用电设备的防火措施：电动机、照明灯具、电热设备、电器开关的防火措施。防雷及防静电措施：防雷装置要经常检查，控制和减少静电荷的产生，消除点火源。
3.电力电容器有何作用，你如何对电力电容器进行安全操作。
对系统进行无功补偿，提高功率因素；高压电容器组外露的导电部分应装有网状遮拦，进行外部巡视时，禁止将运行中电容器组的遮拦打开；任何额定电压的电容器组，禁止带电荷合闸，每次断开后重新合闸，须在短路3分钟后进行；更换电容器的保险丝，应在电容器没有电压时进行；电容器组的检修工作应在全部停电时进行，先断开电源，将电容器放点接地后，才能进行工作。
安全技术交底记录
C2-04
工程名称 佳木斯站综合改造工程
和平街下穿工程 编 号
交底项目 电气工程 交底日期 2016年7月1日
交底内容 施工安全交底
文字说明或附图：
1 范围
本工艺标准适用于佳木斯站综合改造工程和平街下穿工程电气工程施工安全技术交底。
2作业人员应遵守以下规定
2.1进入施工现场必须带安全帽。特殊工种必须持证上岗，配穿劳动防护用品，身体健康。
2.2电工、焊工必须取得操作证，方准进行工种作业。施工人员应进行用电安全培训。电热熔施工过程要按照热熔技术规程进行，防止发热板烫伤。
2.3正确使用个人防护用品和安全防护措施，禁止穿拖鞋和光脚进入现场。在没有防护设施的高空、陡坡施工，必须系安全带。
3 施工现场用电安全措施
3.1经常对电线、电气设备进行检查维修，严防漏电、短路等事故的发生；非专职电气人员，不得操作电气设备。
3.2低压电气设备加装触电、漏电保护器。用电设备必需有可靠的接地保护装置。
3.3电气设备外露的转动和传动部分，加装遮拦式防护装置。电焊机：一次线不得超过3m，二次零线、焊把线严禁用钢筋或钢管代替。
接受人： 交底人： 安全技术交底记录
C2-04
工程名称 佳木斯站综合改造工程
和平街下穿工程 编 号
交底项目 电气工程 交底日期 2016年7月1日
交底内容 施工安全交底
3.4检修、搬迁电气设备时，先切断电源，并悬挂“有人工作，不准送电”的警示牌。
3.5带电作业时，制定出安全措施，在专职安全员的监护下进行，此外还需使用绝缘可靠的保护工具。
4高空作业安全注意事项
4.1高空作业应设防雷装置和可靠的安全防护设施。
4.1从事高空作业的人员定期体检，严禁高血压、心脑血管病人登高作业；严禁酒后登高作业。
4.2高空作业人员戴安全帽、系安全带、穿防滑鞋，施工人员所持工具用绳挂在工具栏内，防止坠落伤人。
4.3高处作业与地面联系，应配有通讯设备。运送人员和物件的各种吊笼，应有可靠的安全装置。
