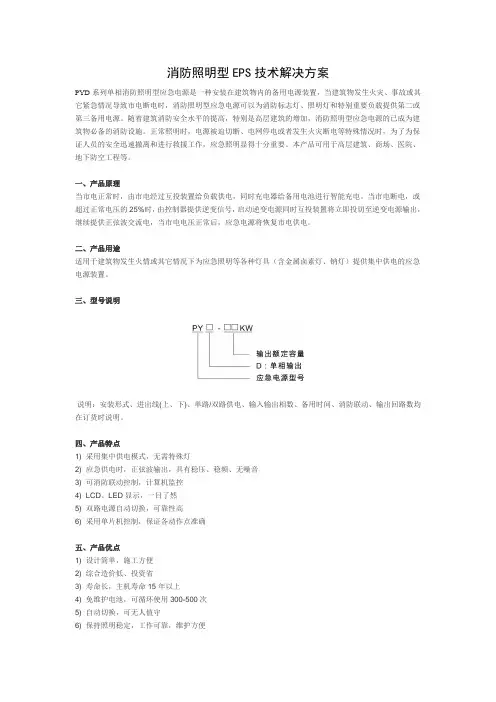

消防照明型EPS技术解决方案

PYD系列单相消防照明型应急电源是一种安装在建筑物内的备用电源装置，当建筑物发生火灾、事故或其它紧急情况导致市电断电时，消防照明型应急电源可以为消防标志灯、照明灯和特别重要负载提供第二或第三备用电源。随着建筑消防安全水平的提高，特别是高层建筑的增加，消防照明型应急电源的已成为建筑物必备的消防设施。正常照明时，电源被迫切断、电网停电或者发生火灾断电等特殊情况时，为了为保证人员的安全迅速撤离和进行救援工作，应急照明显得十分重要。本产品可用于高层建筑、商场、医院、地下防空工程等。

一、产品原理

当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的25%时，由控制器提供逆变信号，启动逆变电源同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将恢复市电供电。

二、产品用途

适用于建筑物发生火情或其它情况下为应急照明等各种灯具（含金属卤素灯、钠灯）提供集中供电的应急电源装置。

三、型号说明

说明：安装形式、进出线(上、下)、单路/双路供电、输入输出相数、备用时间、消防联动、输出回路数均在订货时说明。

四、产品特点

1) 采用集中供电模式，无需特殊灯

2) 应急供电时，正弦波输出，具有稳压、稳频、无噪音

3) 可消防联动控制，计算机监控

4) LCD、LED显示，一目了然

5) 双路电源自动切换，可靠性高

6) 采用单片机控制，保证各动作点准确

五、产品优点

1) 设计简单，施工方便

2) 综合造价低、投资省

3) 寿命长，主机寿命15年以上

4) 免维护电池，可循环使用300-500次

5) 自动切换，可无人值守

6) 保持照明稳定，工作可靠，维护方便

六、安装形式

落地式、挂式、嵌式三种

七、PYD系列设计原理图

方案一：单电源单输入原理图

说明：当有市电时，市电通过KM1输出，同时充电器对电池充电，当EPS检测到市电停电或者市电电压过低时，逆变器工作，使KM1切换至应急输出状态向负载提供电能。

应急照明疏散系统施工工艺

（1）应急照明线路的敷设

应急照明线路单独敷设,在每个防火分区有独立的应急照明回路，不能与普通照明线路混用。穿越不同防火分区的线路应有防火隔堵措施。（防火隔堵的具体作法详见标准图集《钢导管配线安装》（03D301—3）第38页）。当火灾应急照明线路的工作电源与备用电源在同一桥架敷设时,中间加隔板。明敷管线时，钢性导管上涂防火涂料保护。线管、线槽的PE保护线连接完成后，经检查确认才能穿线。不进人的吊顶，管子的支架和接线盒固定在主、副龙骨上；进人的吊顶，电气配件应敷设在主龙骨上。在对电线、电缆的绝缘性能、导电性能和防火性能有异议时，按批抽样送有资质的试验室检测。电线接续完成后才能测试电线的绝缘电阻。应急照明线路不能与其他普通照明线路混用。/C c O J l B0P

（2）应急照明配电箱的安装

应急照明配电箱的安装工艺同普通照明配电箱的安装工艺，但应急照明配电箱与其他普通照明配电箱应有明显的区分标志。应急照明配电箱结构及电气元件宜选用耐火耐热型，当用普通型配电箱时，其安装位置应尽可能避开易受火灾影响的区域。EPS电源柜安装在电气竖井内时，电源柜周围应留有散热通道。EPS输出端的中性线N应与建筑物的接地装置直接相连。EPS电源柜出线端的低压断路器应选用四极开关；支路断路器选双极型开关。

（3）应急照明灯具及安装中华建筑网|建筑论坛|建筑设计|建筑材料|建筑英才|建筑论文|建筑施工|项目管理|施工组织设计|施工方案|施工合同|建筑装饰|建筑大学

f¬p D @"^/O

安全照明、备用照明和疏散照明可用普通节能灯、荧光灯（配电子镇流器）。疏散指示标志灯必须采用消防认证产品。灯具安装部位一般在走道及楼梯转角处。疏散标志的箭头应指向通往出口的方向。灯具安装高度由设计决定。如无规定，一般疏散出口标志安装在安全出口的顶部0.2m处，上边缘距天花板应等于或大于0.5m。如天花板的高度较低，也可以在疏散门的两侧墙上设置，标志的中心点距地面的高度应在1.3~1.5m之间。采用吊杆的疏散指示标志的下边缘距地面的高度应大于或等于2m。疏散指示标志安装在楼梯间、疏散走道及转角处1m以下的墙上（转角处需增设一盏标志）。标志的间距不应大于20m，袋形走道的尽头离标志的距离应小于或等于10m。封闭楼梯间、防烟楼梯间及其前室、消防电梯前室也应安装疏散指示标志。疏散走道上采用蓄光自发光地面疏散标示灯的安装详见标准图集《特殊灯具安装》（03D702-3）的有关内容。疏散路线应简结明了。疏散标志灯应用不燃烧材料制灯具外壳灯罩，其标志的箭头指向应与逃生疏散方向一致。所有安装金属构件均应做防腐处理。不能用疏散指示牌代替疏散指示标志灯。

应急照明灯强启和非消防电源强切

2013-04-23 | 阅：1 转：12

| 分享

修改

应急照明灯强启和非消防电源强切

应急照明的几种接法

说说关于应急照明的几个问题，有利于大家理解：

1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。

2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）

3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）

4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）

5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。

非消防电源强切（分励脱扣器原理）

分励脱扣器本质上就是一个分闸线圈加脱扣器。热脱扣和电磁脱扣也用这个脱扣器。给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。

分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的 合闸线圈是用来合闸的 合闸线圈吸合所有的常开都闭合，所有的常闭都断开 分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。

西苑饭店消防应急照明和疏散指示系统

设

计

方

案

北京国泰瑞安消防工程有限公司

2013年7月5日

目录

一、 设计依据

二、 工程概况

三、 施工细则

四、 设备及线缆表单

消防应急照明和疏散指示系统方案

为了合理设计消防应急照明和疏散指示系统，提高消防应急照明和疏散指示系统的施工质量，保证在发生火灾时人员顺利逃生和消防作业。本方案依据《消防应急照明和疏散指示系统》规范、消防《验收规范》进行设计。

一）设计依据

《消防应急照明和疏散指示系统》GB17945---2000

《消防应急照明和疏散指示系统》GB 17945-2010

《验收规范》 DB21/T1264－2003

《建筑设计防火规范》（GBJ16—87）

《供配电系统设计规范》GB50052

《建筑电气工程施工质量验收规范》GB50303

二）工程概况

经我公司技术人员对贵单位配楼各楼楼层的消防应急灯、安全出口标识牌、疏散逃生标识牌的安装位置、安装数量的现场查看。其现状为1号、2号、3号、4号、5号、9号楼各楼层消防应急灯，安全出口标识牌、疏散逃生标识牌的安装位置、数量发光发亮程度都达不到消防规范要求，且多数楼层未安装。需对其六栋配楼就《消防应急照明和疏散指示系统》重新进行施工。

三）工程内容

1）、安全出口指示牌安装

安全出口指示牌在每层的楼梯出口、走道两头出口处安装。指示牌上边缘距天花板50cm处，走道两头出口处采用吊装或固定与墙面上。

2）、应急照明灯的安装

应急照明灯安装与安全出口疏散门和走道墙面、餐厅距顶50cm处。 3）、疏散逃生指示牌的安装

疏散逃生指示牌安装于走道、走道拐角、楼梯拐角上边缘距地面不得大于1米。

4）、系统线缆敷设

安全出口指示牌、应急照明灯、疏散逃生指示牌线缆敷设。每号楼的每层楼重新做镀锌管(敷设明管)并刷防火涂料为独立一路线路。

四）设备及线缆量表单

1）设备性能描述

应急灯、安全出口指示牌、疏散逃生指示牌选用有内置蓄电池的，并按楼层或区域在分区配电箱总开关下设单独控制的专门充电回路，不与其他照明或插座合用同一回路，以不受正常情况下切断其他电源的影响，保持常充电状态，也利于充放电维护。当发生火灾时，充电电源断开，设备即自动点亮。
