空气采样报警系统施工方案

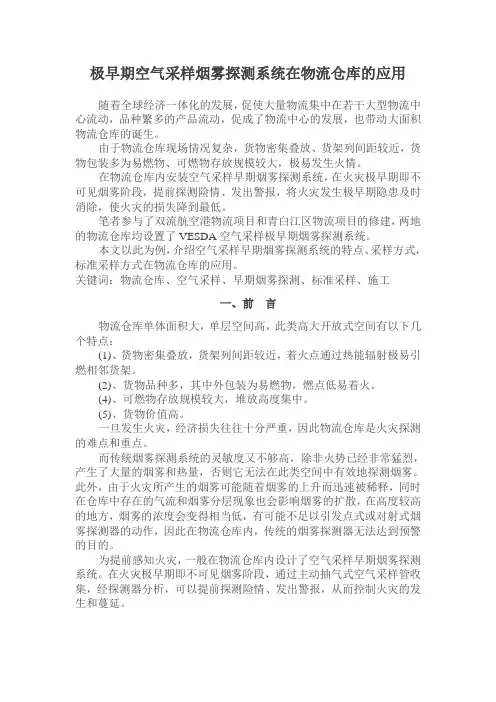

极早期空气采样烟雾探测系统在物流仓库的应用

随着全球经济一体化的发展，促使大量物流集中在若干大型物流中心流动，品种繁多的产品流动，促成了物流中心的发展，也带动大面积物流仓库的诞生。

由于物流仓库现场情况复杂，货物密集叠放、货架列间距较近，货物包装多为易燃物、可燃物存放规模较大，极易发生火情。

在物流仓库内安装空气采样早期烟雾探测系统，在火灾极早期即不可见烟雾阶段，提前探测险情、发出警报，将火灾发生极早期隐患及时消除，使火灾的损失降到最低。

笔者参与了双流航空港物流项目和青白江区物流项目的修建，两地的物流仓库均设置了VESDA空气采样极早期烟雾探测系统。

本文以此为例，介绍空气采样早期烟雾探测系统的特点、采样方式，标准采样方式在物流仓库的应用。

关键词：物流仓库、空气采样、早期烟雾探测、标准采样、施工

一、前 言

物流仓库单体面积大，单层空间高，此类高大开放式空间有以下几个特点：

(1)、货物密集叠放，货架列间距较近，着火点通过热能辐射极易引燃相邻货架。

(2)、货物品种多，其中外包装为易燃物，燃点低易着火。

(4)、可燃物存放规模较大，堆放高度集中。

(5)、货物价值高。

一旦发生火灾，经济损失往往十分严重，因此物流仓库是火灾探测的难点和重点。

而传统烟雾探测系统的灵敏度又不够高，除非火势已经非常猛烈，产生了大量的烟雾和热量，否则它无法在此类空间中有效地探测烟雾。此外，由于火灾所产生的烟雾可能随着烟雾的上升而迅速被稀释，同时在仓库中存在的气流和烟雾分层现象也会影响烟雾的扩散，在高度较高的地方，烟雾的浓度会变得相当低，有可能不足以引发点式或对射式烟雾探测器的动作，因此在物流仓库内，传统的烟雾探测器无法达到预警的目的。

为提前感知火灾，一般在物流仓库内设计了空气采样早期烟雾探测系统。在火灾极早期即不可见烟雾阶段，通过主动抽气式空气采样管收集，经探测器分析，可以提前探测险情、发出警报，从而控制火灾的发生和蔓延。

建虢电乞。　

ｌ—＿—ｌ＿—＿——一ｌ＿ＢＵＩＬＤｌＮＧ　２口１　２年第５期ｌ　ＥＬＥＣＴＲｌＣｌＴＹ　

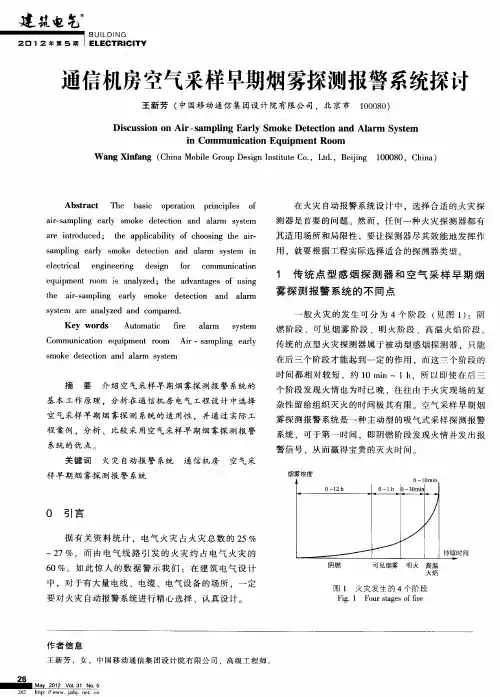

通信机房空气采样早期烟雾探测报警系统探讨　

王新芳（中国移动通信集团设计院有限公司，北京市　１０００８０）　

Ｄｉｓｃｕｓｓｉｏｎ　ｏｎ　Ａｉｒ—ｓａｍｐｌｉｎｇ　Ｅａｒｌｙ　Ｓｍｏｋｅ　Ｄｅｔｅｃｔｉｏｎ　ａｎｄ　Ａｌａｒｍ　Ｓｙｓｔｅｍ　ｉｎ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｅｑｕｉｐｍｅｎｔ　Ｒｏｏｍ　

Ｗａｎｇ　Ｘｉｎｆａｎｇ（Ｃｈｉｎａ　Ｍｏｂｉｌｅ　Ｇｒｏｕｐ　Ｄｅｓｉｇｎ　Ｉｎｓｔｉｔｕｔｅ　Ｃｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ　１０００８０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ　Ｔｈｅ　ｂａｓｉｃ　ｏｐｅｒａｔｉｏｎ　ｐｒｉｎｃｉｐｌｅｓ　ｏｆ　

ａｉｒ—ｓａｍｐｌｉｎｇ　ｅａｒｌｙ　ｓｍｏｋｅ　ｄｅｔｅｃｔｉｏｎ　ａｎｄ　ａｌａｒｍ　ｓｙｓｔｅｍ　

ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ；ｔｈｅ　ａｐｐｌｉｃａｂｉｌｉｔｙ　ｏｆ　ｃｈｏｏｓｉｎｇ　ｔｈｅ　ａｉｒ－　

ｓａｍｐｌｉｎｇ　ｅａｒｌｙ　ｓｍｏｋｅ　ｄｅｔｅｃｔｉｏｎ　ａｎｄ　ａｌａｒｍ　ｓｙｓｔｅｍ　ｉｎ　

ｅｌｅｃｔｒｉｃａｌ　ｅｎｇｉｎｅｅｒｉｎｇ　ｄｅｓｉｇｎ　ｆｏｒ　ｃｏｍｍｕｎｉｃａｔｉｏｎ　

ｅｑｕｉｐｍｅｎｔ　ｒｏｏｍ　ｉｓ　ａｎａｌｙｚｅｄ；ｔｈｅ　ａｄｖａｎｔａｇｅｓ　ｏｆ　ｕｓｉｎｇ　

ｔｈｅ　ａｉｒ－ｓａｍｐｌｉｎｇ　ｅａｒｌｙ　ｓｍｏｋｅ　ｄｅｔｅｃｔｉｏｎ　ａｎｄ　ａｌａｒｍ　

ｓｙｓｔｅｍ　ａｒｅ　ａｎａｌｙｚｅｄ　ａｎｄ　ｃｏｍｐａｒｅｄ．　

Ｋｅｙ　ｗｏｒｄｓ　Ａｕｔｏｍａｔｉｃ　ｆｉｒｅ　ａｌａｒｍ　ｓｙｓｔｅｍ　

Ｃｏｍｍｕｎｉｃａｔｉｏｎ　ｅｑｕｉｐｍｅｎｔ　ｒｏｏｍ　Ａｉｒ—ｓａｍｐｌｉｎｇ　ｅａｒｌｙ　

ｓｍｏｋｅ　ｄｅｔｅｃｔｉｏｎ　ａｎｄ　ａｌａｒｍ　ｓｙｓｔｅｍ　

摘　要介绍空气采样早期烟雾探测报警系统的　

基本工作原理，分析在通信机房电气工程设计中选择　

VLP400空气采样报警说明书

沃特消防专业销售VLP-400空气采样探测器。VLP-400探测器是XtralisVESDA系列烟雾探测产品中的核心组成部分。利用其独特的探测原理，VLP探测器的灵敏度范围可达0.005-20%OBS/m（0.0015-6.25%obs/ft）。VLP探测器属于“极早期烟雾探测报警设备”，它可以在火灾的极早期阶段进行探测，从微量烟雾到极高浓度的烟雾，它都能够提供可靠的探测。

它是如何工作的呢？

高效吸气泵采集空气样品，通过空气采样管网传送至VLP探测器。每个进气管都有气流感应器用以监测气流在采样管中的变化。VLP探测器排出采样空气，并可能将采样空气排回被保护区。在VLP探测器内，采样空气被传送至激光探测腔。经过精细过滤的洁净空气可以保护探测腔内的光学元件不受污染。探测腔使用稳定的1级激光源和精细安装的感应器，可以对多种多样的烟雾类型做出最佳响应。探测器的状态、所有报警、服务和故障事件，都通过VESDAnet传输至显示器和外部系统。

Auto-learn™（自学习）：

VLP探测技术使用了独一无二的软件工具，可以确保系统在各种不同的环境下达到最佳的运行状态。Auto-learn™（自学习）功能可以对环境进行监测，在调试期间设定最适合的报警阈值（警告，行动，火警1，火警2），从而对潜在的火灾进行极早期探测和报警，同时避免误报。 参考探测器（Referencing）：

在采用了“补充新鲜空气”功能的情况下，使用空气处理系统的受控环境可能会受到外部污染的影响。参考探测器功能可以确保外部污染不会对被保护区内探测到的真实烟雾浓度产生影响。系统可以有效排除偶发事件，保持持续稳定的运行，避免误报。

性能特征：

极宽的灵敏度范围；

激光烟雾探测技术；

4级可编程报警；

高效吸气泵；

4根进气管；

每根采样管都有气流监测装置；

洁净空气屏障，保护光学元件不受污染；

更换空气过滤器非常方便；

ICAM吸气式感烟火灾预警系统应用

1

变电站

吸气式烟雾探测预警系统应用

ICAM吸气式感烟火灾预警系统应用

2 1.概况

输变电是整个发电和供电领域中非常重要的组成部分。

电厂发出的电能被转换为高压（一般在66,000-500,000伏之间），以便于有效地进行远距离输送。之后通过电网进行进一步分配。

在输出端，电压被减小到一次配电电压，一般为23,000伏，然后直接供给大的工业用户或进一步转换成4,100或2,300伏，供日常的商业、工业和家庭生活使用。变电站的作用是充当转换接口，将电能转换为输送所需的电压。然后由另一所变电站将输电电压变换成正确的配电电压。由于变电站在整个电力领域所处的重要地位，变电站的火灾防范变得至关重要。

与传统的火灾报警系统相比，ICAM早期烟雾预警探测系统不仅降低了火灾的危险和高昂的消防系统维护费用，而且能够防止误报的发生，从而避免了不必要的供电中断和利润损失。ICAM能够探测出潜在的火情，为变电站提供可靠的火灾早期防范。

本建议书由在发电和输电火灾防范方面具有丰富的设计和安装知识的ICAM专业工程师编制，供设计人员和顾问公司在确定ICAM系统时进行参考。它介绍了有关的设计事项，推荐了吸气式感烟探测系统在变电站的正确安装方法。

注：本建议书是按照全球性原则进行编制的，应与地方特定的防火规程和国家标准结合使用。

变配电机房火灾防范的重要性：

随着现代科技及电力产业的飞速发展，电力设施已经成为我们日常工作和生活当中的重要组成部分，为我们提供了诸如工业用电，民用电力，电信、数据传输、互联网络、商业、金融、科技、医疗等多方位的电力服务。我们对电力的依赖也变得日趋强烈。与过去的情况相比，电力设备本身已经高度精密化，功能越来越完备，造价也变得越来越昂贵，所以电力设施的一次很小的火灾都将造成非常严重的后果。其中不仅包括设备本身的损失，而由此引发的电力服务中断所带来的损失更是不可估量。
