外墙GRC、EPS装饰线条施工方案

  • 格式：docx
  • 大小：537.35 KB
  • 文档页数：32

************* 目录

一、编制依据 .................................................... 4

二、编制范围 .................................................... 4

三、工程概况 .................................................... 4

1、参建单位.................................................. 4

2、项目地理位置.............................................. 5

3、建筑、结构概况............................................ 5

3.1建筑概况 ............................................. 5

3.2结构概况 ............................................. 5

4、外墙装饰线条概况.......................................... 5

四、外墙装饰线条材料的选用 ...................................... 6

1、钢材...................................................... 6

2、玻璃纤维增强水泥（GRC）................................... 7

3、EPS线条 .................................................. 8

五、施工部署 .................................................... 8

1、施工准备.................................................. 8

2、施工部署.................................................. 9

3、施工组织.................................................. 9

4、业主、总包方协调工作...................................... 9

5、GRC施工总体流程、步骤 ................................... 10

6、EPS施工总体步骤 ......................................... 11

六、施工进度计划 ............................................... 11

1、进度计划编制说明......................................... 11

2、进度计划概述.............................................

11

3、施工进度管理 ............................................ 12

4、工期保证措施............................................. 12

七、施工平面布置 ............................................... 13

1、施工平面布置原则......................................... 13

2、施工平面布置............................................. 14 ************* 八、主要施工方法 ............................................... 15

1、EPS施工 ................................................. 15

1.1施工工艺 ............................................ 15

1.2施工工具 ............................................ 15

1.3施工条件 ............................................ 15

1.4具体施工程序 ........................................ 15

2、GRC施工 ................................................. 17

2.1施工工艺 ............................................ 17

2.2施工具体步骤 ........................................ 17

3、质量验收标准............................................. 18

4、主要技术保证措施.........................................

20

4.1 GRC主要技术措施 ...................................

20

4.2 EPS主要技术措施 ................................... 21

九、质量保证措施 ............................................... 21

1、施工管理措施............................................. 21

2、原材料质量控制措施....................................... 22

3、过程中工艺质量管控....................................... 22

4、材料、工程产品保护措施................................... 23

4.1产品保护管理措施 .................................... 23

4.2分项工程产品保护措施 ................................ 23

十、安全保证措施 ............................................... 24

1、总体安全技术措施......................................... 24

2、高层立体交叉施工安全防护专项措施......................... 24

3、高空坠物专项措施......................................... 25

4、施工用电安全保证措施..................................... 25

5、小型施工机械的管理....................................... 26

十一、应急预案 ................................................. 26

1、应急组织职责............................................. 26

2、安全事故应急流程......................................... 27 ************* 3、安全事故应急事故及处置................................... 27

4、事故的应急抢救方法....................................... 29

4、安全事故应急救援电话及定点医院........................... 32

5、医院交通线路图........................................... 32

*************

一、编制依据

◆业主及设计提供的施工图纸以及其它相关资料；

◆现场实际情况；

◆现行国家及地方施工技术规范；

◆现行国家及地方质量验收规范；

◆现行国家及地方安全技术规程。

《工程建设标准强制性条文》2002年版

《建筑工程施工质量验收统一标准》(GB50300-2013)

《建筑装饰装修工程质量验收规范》(GB50210-2018)

《建筑幕墙》（GB/T21086-2007）

《建筑外墙防水工程技术规程》（JGJ/T235-201）

《外墙涂料涂饰工程施工及验收规程》DBJ50-046-2013

《玻璃纤维增强水泥》(GRC)（JGJ/T423-2018）

《纤维增强水泥外墙装饰挂板》（JC/T2085一2011）

《钢结构焊接规范》（GB50661-2011）

《建筑结构荷载规范》（GB50009-2012）

《混凝土结构后锚固技术规程》（JGJ145-2013）

二、编制范围

本方案编制对象为*************项目外墙GRC、EPS装饰线条安装分包工程。

三、工程概况

1、参建单位

建设单位：*************

设计单位：*************

监理单位：*************

总包单位：*************

GRC、EPS线条分包单位：************* ************* 2、项目地理位置

*************项目位于*************。本项目东侧靠近*************，北侧临近*************，两地块形成呼应；西侧靠近*************，景观资源优越；南侧*************。周边主干道有*************，*************，道路四通八达，未来规划城市轨道交通**线平行于地块东侧，出行便利。项目周边配套在建，自然环境优越，交通发达畅通。

3、建筑、结构概况

3.1建筑概况

本项目位于*************，本项目总用地面积17436平方米，总建筑面积69839平方米；地上主要包含住宅及配套、商业；地下主要包含地下车库及设备用房。建筑类别为多高层公共建筑。

地下车库为地下2层，负一层局部夹层，总高3.9/3.5/3.4米，均属于I类汽车库。

单体名称 建筑性质 层数F/F 建筑高（m）

1#楼 住宅 25/-2 79.4

2#楼 住宅 25/-2 78.4

S1#楼 住宅 10 51.1

S2#楼 住宅 10 51.1

地下车库 车库﹑设备用房 -2(局部夹层） 9.3~11.3

3.2结构概况

本工程基础形式采用桩基础，桩基础为清底干净的干作业成孔嵌岩桩，嵌岩深度为2700~7600mm。整个***地块共计旋挖桩423根，桩径为900~1900mm。

合集下载

EPS外墙装饰线条优点及施工重点

EPS外墙装饰线条优点及施工重点

EPS外墙装饰线条优点及施工重点

摘要：EPS线条装饰材料，通常是在工程建筑装修行业中广泛应用的，是作为建筑装饰不能忽视的一项作业。无论哪一种建筑物，它的外墙墙体都是最直接暴露在外部的，墙体的抗压强度和设计决定着建筑物的质量，墙面的外观装饰特点影响着建筑物的外形和美感。所以建筑物外墙材料的选取和质量的把控十分重要，本文就是在此基础上，挑选EPS装饰线条材料作为建筑物的外墙装饰进行分析，并对其材料的特点优点、工程质量为重点进行探讨，以供研究参考。

关键词：EPS 优点 施工重点

研究外墙装饰线条，需要考虑的东西有很多，建筑整体设计、墙体结构、墙体承受度、是否美观等等因素都是可以考虑进去的。也就是说，所以外墙装修墙体材料的选取，既要考虑到所选用的材料对墙体有没有一定的维护功能，同时也要兼顾到整个建筑物外观和设计是否一致和谐。毕竟墙体暴露在自然环境之中，会受到风吹雨打、电闪雷鸣等等的外界自然灾害的破坏，外墙装饰材料是作为一种对墙体保护的材料进行装饰和采用的，意在使墙体能够增强“抵抗力”，拥有与这些自然灾害相抵抗的装备，起到隔热、恒温、降低噪音、防雨防漏，美化建筑的作用，正是基于上述原因，一种能够尽量解决上面出现的问题，较大程度符合上述功能的新型外墙材料——EPS外墙装饰线条。而且短短几年占据工程建设行业的热门材料之选，这种材料应用广泛、性价比突出，实用度高，广受业内好评。

一、EPS外墙装饰概念

通俗来讲，就是建筑外墙所需要的一种装饰保护材料。它首先是一种复合材料，是由聚笨乙烯和耐碱的玻纤网格布材料结合了无机水泥灌浆作为粘结层并搅拌填充了可聚合的砂浆和有机胶，共同构成保护层的材料，它是一种相对环保的外墙材料，替代了早以前建筑装饰所使用的厚重暗沉的水泥构件，EPS外墙装饰线条对不同环境的适应性较强，可以应对不同的甚至是极端恶劣的外部环境，不仅仅使用于普通高楼建筑，甚至是别墅同样也可以完美结合应用。

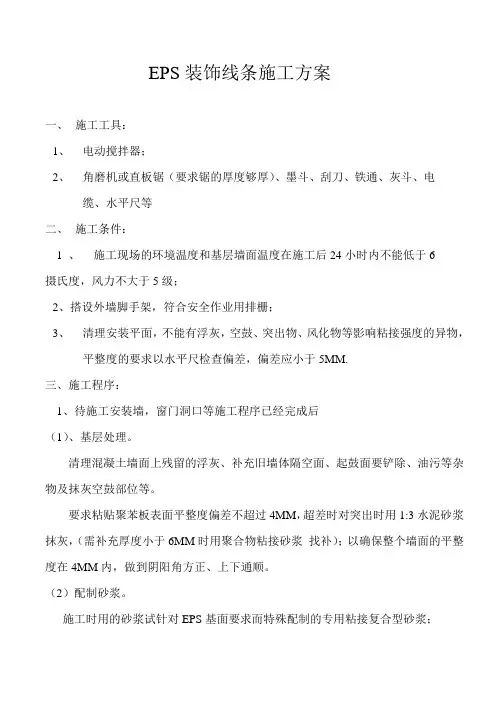

EPS装饰线条施工方案

EPS装饰线条施工方案

EPS装饰线条施工方案

一、 施工工具：

1、 电动搅拌器；

2、 角磨机或直板锯（要求锯的厚度够厚）、墨斗、刮刀、铁通、灰斗、电缆、水平尺等

二、 施工条件：

1 、 施工现场的环境温度和基层墙面温度在施工后24小时内不能低于6摄氏度，风力不大于5级；

2、搭设外墙脚手架，符合安全作业用排栅；

3、 清理安装平面，不能有浮灰，空鼓、突出物、风化物等影响粘接强度的异物，平整度的要求以水平尺检查偏差，偏差应小于5MM.

三、施工程序：

1、待施工安装墙，窗门洞口等施工程序已经完成后

（1）、基层处理。

清理混凝土墙面上残留的浮灰、补充旧墙体隔空面、起鼓面要铲除、油污等杂物及抹灰空鼓部位等。

要求粘贴聚苯板表面平整度偏差不超过4MM，超差时对突出时用1:3水泥砂浆抹灰，（需补充厚度小于6MM时用聚合物粘接砂浆 找补）；以确保整个墙面的平整度在4MM内，做到阴阳角方正、上下通顺。

（2）配制砂浆。

施工时用的砂浆试针对EPS基面要求而特殊配制的专用粘接复合型砂浆； 施工时用手持式电动搅拌机搅拌，搅拌必须充分、均匀，稠度适中。

砂浆调制完毕后，需静置5 min，使用前再次进行搅拌，拌制好的砂浆在3小时内用完。

预粘板端翻包网格布在飘窗板、挑檐、阳台、伸缩缝等位置预先粘贴边翻包网格布，将不小于220MM宽的网格布中的80MM款用专用粘接砂浆牢固粘贴在基面上（粘接砂浆厚度不得超过2MM）

2、根据施工图纸，在待安装EPS构件的部位弹出定位线（中线或边线）。

3、根据图纸安装尺寸切割EPS构件，EPS构件均匀为标准尺寸，切割时要考虑拼接缝宽。

4、EPS构件粘贴时，网格布应当翻包，如有特殊情况直接粘贴不翻包。聚苯EPS构件粘接剂适用优先复合型粘接砂浆，采用薄层满粘法进行粘贴，用力挤压EPS构件使砂浆从周边溢出，粘接缝宽不大于3MM。粘接缝应随粘随勾，灰缝饱满，并保持EPS构件表面整洁。

5、对于较大的EPS构件，安装时要求设置支撑进行临时固定。

EPS装饰线条施工方案 2

EPS装饰线条施工方案 2

外墙EPS装饰线条、构件项目

施

工

方

案

宁波万骅建材有限公司

一、编制依据

本技术方案编制依据如下：

A：EPS线条立面图及深化图

B：《建筑工程施工质量统一验收标准》（GB50300-2001）

C：《装饰装修工程质量验收规范》（GB50210-2001）

二、工程概况

工程名称：

工程地点：

建设单位：

监理单位：

施工单位：

工程内容：EPS装饰构件制作及安装

三、EPS装饰线条\构件系统介绍

EPS 装饰构件是以膨胀聚苯板为主材，耐碱玻纤网格布为增强层，聚合物抹

面胶浆为保护层，以涂料或其它装饰材料为外饰面的装饰构件。采用专用胶粘剂粘贴和机械锚固方式将膨胀聚苯板固定在墙体外表面上，对建筑物能起到保温、装饰和保护的效果。可以安装在窗的四边，门边，檐角和墙身；使建筑物的外立面更加美观，更为建筑设计师们带来崭新的、别样的创意。

EPS装饰构件系统各组成材料介绍：

A、 粘结胶浆：粘结胶浆是一种单组份聚合物改性水泥复合材料。产品性能优异、施工简便、环保安全，专门用于外墙外保温隔热系统保温板与多种墙体的高强粘贴。

A、 粘接胶浆的技术参数

项目 单位 性能指标

拉伸粘接强度(与水泥砂浆) 原强度 MPa ≥0.80

耐水 MPa ≥0.60

拉伸粘接强度(与膨胀聚苯板) 原强度 MPa ≥0.10，破坏界面在膨胀聚苯板上

耐水 MPa ≥0.10，破坏界面在膨胀聚苯板上

吸水率 % ≤6.0

可操作时间 h 1.5~4

B、 EPS装饰构件：是由脱模B2级防火的聚笨乙烯为主体，采用电脑数控切割，制作成的一种新型的外墙装饰线及构件

EPS线条施工方案

EPS线条施工方案

EPS线条施工方案

一、材料及相关性能指标：

装饰线条

EPS装饰线条以18kg/m ³高强度阻燃型EPS聚苯乙烯泡沫为基体,160 g/m2耐碱玻璃纤维网格布为加固材料,外层采用EPS线条专用聚合物抗裂砂浆复合成型,厚度为3mm;可采用室内自动化喷淋技术对成型产品进行充分的养护,产品经充分养护后,化学反应充分,各项指标达到非常稳定的状态,产品应具有防风沙、防水、耐酸雨、耐冻融等性能;该EPS构件所有组合材料即高强度阻燃型EPS聚苯乙烯泡沫、耐碱玻璃纤维网格布及专用聚合物抗裂砂浆所有工序均在工厂一次加工成型,该构件运至施工现场即可进行粘结胶浆安装施工,严禁耐碱玻璃纤维网格布和抹面抗裂砂浆在施工现场进行边涂抹边安装

EPS装饰线条规格以深化设计图纸为依据,EPS装饰线条规格尺寸和允许偏差

单位：mm

项目 允许偏差

厚度 ≤50 ±

＞50 ±

长度 ±

宽度 ±

线条边平直/mm/m ±

EPS装饰线条理化性能指标

项目 性能指标

吸水量/g/m³,浸水24h ≤500

抗冲击强度/J ≥3J

抗风压值/kPa 不小于工程项目的风荷载设计值

耐融冻 表面无裂纹、空鼓、起泡、剥离现象

水蒸气湿流密度/g/㎡/h ≥

不透水性/ 试样防护层内侧无水渗漏

耐候性/ 表面无裂纹、粉化、剥落现象

①基体材料：为高密度阻燃自熄型EPS聚苯乙烯泡沫,规格为1020×1224×3000; 阻燃型EPS聚苯乙烯泡沫技术性能指标

试验项目 单位 测试标准 FM150 FM250 FM300 FM350

压缩强度 Kpa GB8813 ≥150 ≥250 ≥300 ≥350

表观密度 Kg/ m3 GB6343 25-30 25-35 30-38

33-42

导热系数 W/ GB3399 ≤ ≤ ≤ ≤
