6KV开关柜二次接线图解
1、综述
6kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保
护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，
断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器
室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空
气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连
接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理
图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原
理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸
的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出
电流、电压、信号量的输入，控制量的输出。
2、6kV电缆出线中置柜的二次接线
KYN28A（GZS1）中置柜是城区变电站使用最多的6kV开关柜型式，从正面看，
它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也
没有），母线等高压设备安装在背面的柜体内。如图8-1-1所示。
图8-1-1
2.1继电器室
继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示
灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机
保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直
流或交流）。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯
的位置。
2.2断路器室
6kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专
用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是
一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器
室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器
.

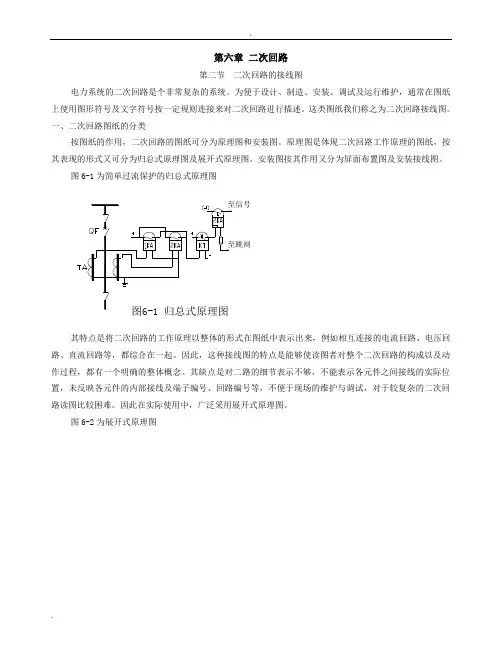

. 第六章 二次回路
第二节 二次回路的接线图
电力系统的二次回路是个非常复杂的系统。为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。这类图纸我们称之为二次回路接线图。
一、二次回路图纸的分类
按图纸的作用，二次回路的图纸可分为原理图和安装图。原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。安装图按其作用又分为屏面布置图及安装接线图。
图6-1为简单过流保护的归总式原理图
图6-1 归总式原理图至跳闸至信号
其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。因此在实际使用中，广泛采用展开式原理图。
图6-2为展开式原理图 .
. 图6-2 展开式原理图33451221358728821331705至信号至跳闸70312＋－＋
其特点是以二次回路的每个独立电源来划分单元而进行编制的。如交流电流回路、交流电压回路、直流控制回路、继电保护回路及信号回路等。根据这个原则，必须将同属于一个元件的电流线圈、电压线圈以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。
图6-3为屏面布置图 .
. 10kV线路10kV线路名 称安装单位右侧左侧屏后布置图屏前布置图Ⅱ-2130Ⅱ-1I-2180180Ⅱ-23LJ4LJⅡ-3HWJⅡ-1I-23LJ4LJⅡ-3HWJI-31LJ2LJTWJⅡ-5SWJ2SJⅡ-6Ⅱ-4SWJI-52SJⅡ-6I-6TBJ1SJI-11301LJI-12LJTWJI-3180TBJI-41SJ180I-6180200180180ZCHⅡ-12Ⅱ-132XJⅡ-11Ⅱ-10KKⅡ-111XJLDHDⅡ-11ZCHI-12I-13JTAI-14XJⅡ-10KKI-101XJI-11I-112XJHDBDLDⅡ-14JTAⅡ-152LP1LPⅡ-15LPⅡ-152LPI-15I-151LPLPI-15Ⅱ-16QPI-11170I-10XJBDQP160220250800I-162360220I-8Ⅱ-8图6-3 保护屏面布置图 .

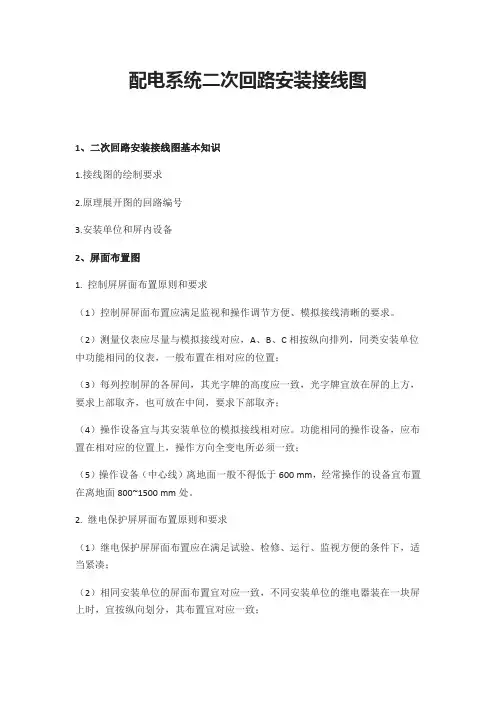

配电系统二次回路安装接线图
1、二次回路安装接线图基本知识
1.接线图的绘制要求
2.原理展开图的回路编号
3.安装单位和屏内设备
2、屏面布置图
1. 控制屏屏面布置原则和要求
（1）控制屏屏面布置应满足监视和操作调节方便、模拟接线清晰的要求。
（2）测量仪表应尽量与模拟接线对应，A、B、C相按纵向排列，同类安装单位中功能相同的仪表，一般布置在相对应的位置；
（3）每列控制屏的各屏间，其光字牌的高度应一致，光字牌宜放在屏的上方，要求上部取齐，也可放在中间，要求下部取齐；
（4）操作设备宜与其安装单位的模拟接线相对应。功能相同的操作设备，应布置在相对应的位置上，操作方向全变电所必须一致；
（5）操作设备（中心线）离地面一般不得低于600 mm，经常操作的设备宜布置在离地面800~1500 mm处。
2. 继电保护屏屏面布置原则和要求
（1）继电保护屏屏面布置应在满足试验、检修、运行、监视方便的条件下，适当紧凑；
（2）相同安装单位的屏面布置宜对应一致，不同安装单位的继电器装在一块屏上时，宜按纵向划分，其布置宜对应一致； （3）各屏上设备装设高度横向应整齐一致，避免在屏后装设继电器；
（4）调整、检查工作较少的继电器布置在屏的上部，调整、检查工作较多的继电器布置在中部。
（5）各屏上信号继电器宜集中布置，安装水平高度应一致。信号继电器在屏面上安装中心线离地面不宜低于600 mm；
（6）试验部件与连接片的安装中心线离地面宜不低于300 mm；
（7）继电器屏下面离地250 mm处宜设有孔洞，供试验时穿线用。
3. 信号屏屏面布置原则和要求
（1）信号屏屏面布置应便于值班人员监视；
（2）中央事故信号装置与中央预告信号装置，一般集中布置在一块屏上，但信号指示元件及操作设备应尽量划分清楚；
（3）信号指示元件（信号灯、光字牌、信号继电器）一般布置在屏正面的上半部，操作设备（控制开关、按钮）则布置在它们的下方；

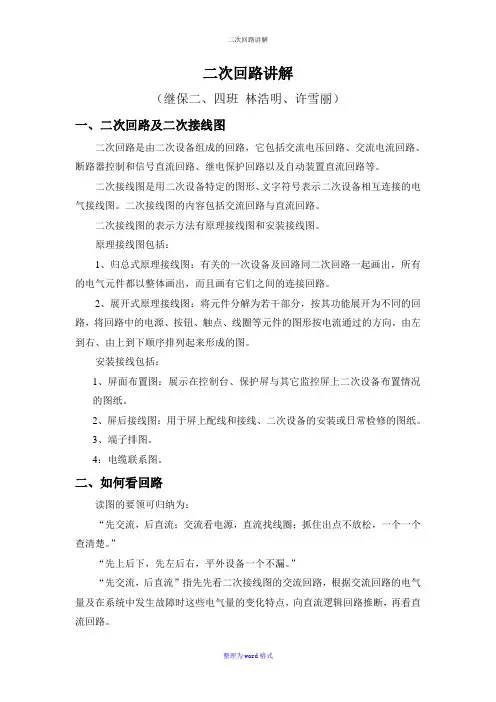

二次回路讲解
整理为word格式 二次回路讲解
（继保二、四班 林浩明、许雪丽）
一、二次回路及二次接线图
二次回路是由二次设备组成的回路，它包括交流电压回路、交流电流回路、断路器控制和信号直流回路、继电保护回路以及自动装置直流回路等。
二次接线图是用二次设备特定的图形、文字符号表示二次设备相互连接的电气接线图。二次接线图的内容包括交流回路与直流回路。
二次接线图的表示方法有原理接线图和安装接线图。
原理接线图包括：
1、归总式原理接线图：有关的一次设备及回路同二次回路一起画出，所有的电气元件都以整体画出，而且画有它们之间的连接回路。
2、展开式原理接线图：将元件分解为若干部分，按其功能展开为不同的回路，将回路中的电源、按钮、触点、线圈等元件的图形按电流通过的方向，由左到右、由上到下顺序排列起来形成的图。
安装接线包括：
1、屏面布置图：展示在控制台、保护屏与其它监控屏上二次设备布置情况的图纸。
2、屏后接线图：用于屏上配线和接线、二次设备的安装或日常检修的图纸。
3、端子排图。
4：电缆联系图。
二、如何看回路
读图的要领可归纳为：
“先交流，后直流；交流看电源，直流找线圈；抓住出点不放松，一个一个查清楚。”
“先上后下，先左后右，平外设备一个不漏。”
“先交流，后直流”指先先看二次接线图的交流回路，根据交流回路的电气量及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。二次回路讲解
整理为word格式 “交流看电源，直流找线圈”指交流回路要从电源入手。交流回路由电压和电流回路组成，先找出它们是从哪组互感器来的，传变的电气量所起的作用，与直流回路的关系，符号是什么；然后找与其相应的触点回路。这样把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个分析完，再看它们都用在哪些回路，与哪些回路有关。
“抓住出点不放松，一个一个查清楚”，就是说，找到继电器的线圈后，再找出与之相应的触电。根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。
