第七章施工控制测量
【思考题】
1．什么叫施工测量？施工测量包括哪些主要工作，其作用各是什么？149
2．能否用测图控制网代替施工控制网？施工控制网布设有何必要性？149
3．施工控制网的特点有哪些？150---151
4．如何理解施工控制网精度的方向性和非均匀性？150
5．什么叫施工坐标系统？为什么在工程施工时习惯采用施工坐标系统？150
6．施工控制网投影面的选择原则是什么？如何理解？151
7．施工控制网的布设形式有哪些？151
8．平面施工控制网的选点原则？152
9．平面施工控制网标桩制作规格和要求？152
10.如何绘制点之记？点之记上应表达哪些内容？153
11.水平角测量的一般原则有哪些？154
12.水平角观测的技术要求、观测方法有哪些？155,154
13.水平角观测手簿记录与计算有哪些要求？如何计算？155
14.水平方向观测值如何归算？155
15.边长测量的技术要求有哪些？什么叫边长观测一测回？159
16.边长测量时温度、气压如何观测，有哪些要求？159---160
17.实测的边长观测值要如何处理才能参与控制网平差？160
18.如何进行水准点的选点埋石？176
19.水准测量技术要求有哪些？水准测量的一般原则有哪些？每站观测次序如何？176---177
20.如何进行跨河水准测量？试针对具体方法详细说明。105
21.三角高程测量如何计算？球气差系数如何测定？110
22. GPS测量有哪些优点？170
23. GPS网选点原则有哪些？标石规格、主要的技术指标有哪些？170,171,172
24.如何绘制GPS控制点的点之记？有哪些具体内容？171,172
25. GPS外业观测工作有哪些？172
26.如何量测GPS的天线高？有哪些注意事项？172--173
27.如何进行GPS观测手簿的记录？常见记录内容有哪些？173
28. GPS外业观测成果的检核内容有哪些？174---175
29.如何进行GPS网的平差处理？平差前一般应搜集哪些参数？175
30. GPS网技术总结的基本内容有哪些？175
- 179 -
第八章施工放样
【思考题】
1．什么叫施工放样？其作业目的和顺序与地形测图相比有何不同？2．施工放样前有哪些准备工作？
3．施工放样的原则是什么？
4．施工放样的精度要求一般有哪些因素决定？
5．施工放样常见的方法有哪些？
6．施工放样的基本操作有哪些？
7．根据放样精度的不同，简述水平角放样基本过程。
8．简述水平角测量与水平角放样的区别。
9．提高水平角放样精度的措施有哪些？
10.如何进行钢尺放样前的数据准备？其和钢尺丈量有何不同？
11.钢尺放样的测设步骤如何？
12.全站仪精密距离放样前的作业准备有哪些？
13.如何简单测定全站仪仪器加常数？
14.高程放样的方法有哪些？针对不同情况如何具体实施？
15.如何进行设计坡度的放样？
16.设计平面点位的放样方法有哪些？适用范围有何不同？
17.理解归化法放样设计平面点位的原理。
18.为什么要把“检核”概念融入到放样工作的每一个环节？
19.简述全站仪坐标放样的作业步骤。
20.如何进行拓扑康全站仪通信参数的设置和数据通信。
精品文档word文档可以编辑！谢谢下载！
二、施工测量方案 二、工程概况 北京××科研实验大楼工程位于北京市××区××路××号，地处三环以外。建筑场地面积1761m2首层面积1809m2，总建筑面积29052m2，分主楼和裙房(裙房主要为地下环形车道)，主楼地下二层，地上十六层，结构形式为全现浇框架一简体结构。建筑物檐高59.65m，总高度为65.40m；室内外高差450mm，±0.000相当于绝对标高51.70m。 主楼：基础为平板筏基，埋深-10.75m，C15砼垫层100mm厚，底板1500mm厚。一层、二层、三层外轴线尺寸为41.16×43.96m，四至十六层外轴线尺寸为41.16×35.90m，内设四部电梯，两座楼梯。 裙房即地下环形车道，为旋转式坡道分上下层，共两座，坡度为I=9.12％，旋转外墙外半径10.46m，内墙内半径为 5.74m，底板厚250mm，顶板厚250mm，墙厚260mm，出口设防倒塌棚架。 2．控制点的布置及施测 2.1 从场地的实际情况看，场地四周离建筑物在10m以上，故对布设控制点无影响。由于汽车坡道后期施工(待主体结构完工后)、南侧场地做临设及材料堆放用，所以南北向控制点集中布设在北侧原有混凝土地面上，南侧只布设远向复核控制点，施工场地不受影响，东西向控制点布设在西侧，东侧设复核控点。 2.2 布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用正倒镜分中法投测轴线时或后视时均在观测范围之内。 2.3 根据甲方要求和测绘院提供的红线点形成四边形进行控制。 2.4 根据施工组织设计，对楼层进行网状控制，兼顾±0.000以上施工，设置控制轴线1、6轴，B(A轴用于地下)、F轴(G轴用于地下)及北侧汽车坡道过圆心的南北向、东西向为控制轴。 2.5 根据测绘院提供的BM1、BM2(西侧)及BM3(北侧)三点高程控制点数据(具体数据详见测绘成果资料)向建筑物四周引测固定高程控制点，东侧两个，南侧一个，距离基坑至少5m，且埋于冻土层0.5m以
杭州市地铁2号线一期工程SG2-3标 杭发厂站—人民广场站 盾构施工控制测量方案 编制： 审核： 批准： 中铁隧道集团有限公司 杭州市地铁2号线一期工程SG2-3标项目经理部 二○一一年七月
一、编制依据 1、杭州市地铁2号线工程杭发厂站~人民广场站区间施工设计图及有关说明； 2、《地下铁道、轻轨交通工程测量规范》GB50308—2002； 3、《城市测量规范》CJJ8—99； 4、《新建铁路工程测量技术规范》TB10101—99； 5、《城市轨道交通工程测量规范》GB50308-2008； 6、《建筑变形测量规范》JGJ8-2007； 7、《工程测量规范》GB50026-93； 8、《市政地下工程施工及验收规程》DGJ08-236-1999； 9、《盾构法隧道施工及验收规范》GB50446-2008； 10、杭州地铁公司发布的地铁工程施工测量管理细则。 二、工程概况 2.1、工程位置 本工程位于杭州市萧山区，其中杭发厂站-人民广场站区间为2号线全地下盾构区间，盾构从人民广场南端头井始发沿市心中路下掘进，先后旁穿北河上的泰安桥和长廊顶河上的华荣桥，抵达杭发厂站北端头后调头，再次始发掘进至人民广场南端头。盾构区间平面位置详见图1.1《工程平面位置图》。
图1.1 工程平面位置 2.2、设计情况 【杭～人】区间起讫里程为上行线SDK5+665.328～SDK6+350.666（下行线XDK5+665.328～XDK6+350.666），区间上行线长685.338m（下行线长685.863m）。区间上行线及下行线由直线段和二组缓和曲线组成，曲线半径均为1000m、1500m、。区间上行线及下行线隧道均以0坡出站后以22‰的下坡到达区间最低点后，上行线以21.6‰的上坡(下行线线以21.56‰的上坡)，最后以2‰的上坡进站。线路呈节能V型。本区间竖曲线半径最大为5000m，最小为3000m。隧道拱顶埋深为10.2～15.6m。 2.3、技术标准 1)结构设计使用年限为100年。 2)结构的安全等级为一级。 3)结构按7度抗震设防。 4)结构设计按6级人防验算。 5)衬砌结构变形验算：计算直径变形≤2‰D（D为隧道外径）。 6)管片结构允许裂缝开展，但裂缝宽度≤0.2mm。 7)结构抗浮安全系数不得小于1.05。 8)盾构区间隧道防水等级为二级。 三、施工测量流程 仪器检测→交桩及控制点复测→测量方案及审批→机载仪器测量→人工复测→监理、建设方复测→施工过程中复测→竣工测量。 四、施工平面控制测量 4.1、施工平面控制网的布置原则 (1)、工程测量放样的程序，遵守由总体达到局部的原则； (2)、控制点应满足整体控制要求； (3)、控制点应埋设在牢固不易破坏的位置； (4)、控制点相互之间必须通视，不能满足通视要求应合理设置工作点； (5)、控制点数据采集后需进行闭合，并进行平差计算； (6)、严格控制限界要求，满足设备安装要求，放样时需掌握“宁大勿小”

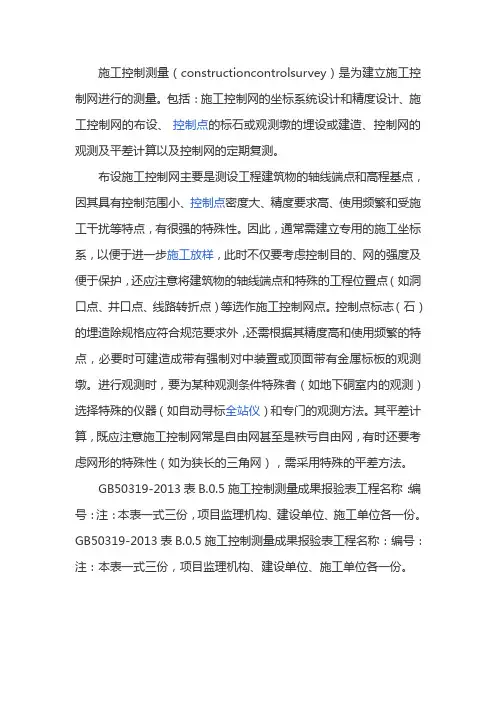

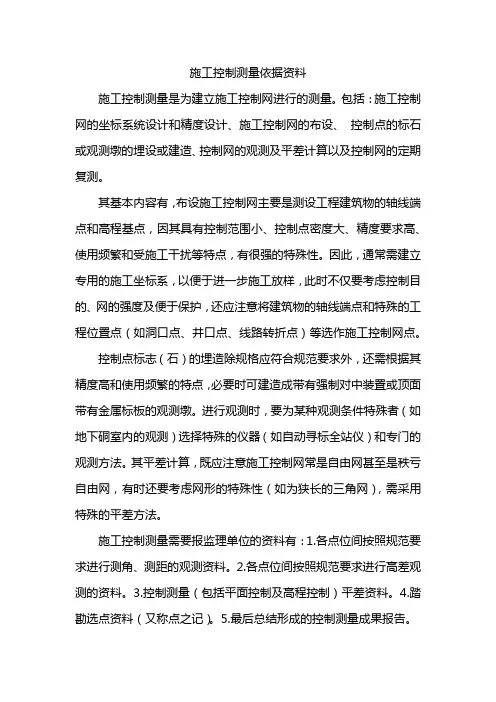

工程施工测量控制网的建立 在现代工程施工建设中，工程控制网的建立是各项工程顺利进行的首要任务。工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度、可靠性）、进度（速度）和费用等方面的要求，工程控制网也具有控制全局、提供基准和控制测量误差累积的作用。 施工单位作为工程的建设者，主要任务是按照设计和施工技术要求，将图纸上设计建（构）筑物平面位置、形状和高程，在施工现场标定出来，这种标定工作称为施工放样（或称测设）。施工放样也可以说是将图纸上的建（构）筑物放到地面上去的工作过程。首先根据工程总平面图和地形条件建立施工控制网，根据施工控制网点在实地定出各个建筑物的主轴线和辅助轴线；再根据主轴线和辅助轴线标定建筑物的各个细部点。采用这样的工作程序，能保证建筑物几何关系的正确，而且使施工放样工作可以有条不紊的进行，避免误差的累积。 工程测量控制网一般建网顺序为：确定控制网的等级→确定布网形式→确定测量仪器和操作规程（国家和行业规范）→在图上选点构网，到实地踏勘→埋设标石、标志→外业观测→内业数据处理→提交成果。 目前，除特高精度的工程专用网和建设安装控制网之外，绝大多数收集工程控制网都可采用GPS定位技术来建立。 如何将现代卫星测量技术与地面测量技术相结合、取长补短显得非常重要。 施工控制网根据施工对象的不同而有所区别。一般来说，建筑和厂区控制网布设成矩形控制网，即所谓的建筑方格网；对于地形平坦但通视比较困难的地区，则可采用GPS与全站仪相结合布设的导线网；对于地形起伏较大的山岭地区（如水利枢纽）及跨越江河的工程，一般采用GPS网或边角网，对于线状工程（如铁路和公路）多采用GPS 与全站仪相结合所布设的导线网；地下工程一般采用导线测量。 目前在平坦、不隐蔽地区采用GPS实时动态定位放样已经成为广泛使用的方法之一，它的优点是：放样速度快、成本低、10——20KM只需一个参考站。但要求定位精度较高的工程还达不到要求。全站仪是目前施工单位使用最频繁、最多的仪器之一，它的主要特点是，既能测距又能测角，并且内置了放样程序，内存大，可将室内计算的放样元素存在仪器内。在野外，可根据放样程序用极坐标法放样并检核与设计坐标的差
第七章施工控制测量 【思考题】 1．什么叫施工测量？施工测量包括哪些主要工作，其作用各是什么？149 2．能否用测图控制网代替施工控制网？施工控制网布设有何必要性？149 3．施工控制网的特点有哪些？150---151 4．如何理解施工控制网精度的方向性和非均匀性？150 5．什么叫施工坐标系统？为什么在工程施工时习惯采用施工坐标系统？150 6．施工控制网投影面的选择原则是什么？如何理解？151 7．施工控制网的布设形式有哪些？151 8．平面施工控制网的选点原则？152 9．平面施工控制网标桩制作规格和要求？152 10.如何绘制点之记？点之记上应表达哪些内容？153 11.水平角测量的一般原则有哪些？154 12.水平角观测的技术要求、观测方法有哪些？155,154 13.水平角观测手簿记录与计算有哪些要求？如何计算？155 14.水平方向观测值如何归算？155 15.边长测量的技术要求有哪些？什么叫边长观测一测回？159 16.边长测量时温度、气压如何观测，有哪些要求？159---160 17.实测的边长观测值要如何处理才能参与控制网平差？160 18.如何进行水准点的选点埋石？176 19.水准测量技术要求有哪些？水准测量的一般原则有哪些？每站观测次序如何？176---177 20.如何进行跨河水准测量？试针对具体方法详细说明。105 21.三角高程测量如何计算？球气差系数如何测定？110 22. GPS测量有哪些优点？170 23. GPS网选点原则有哪些？标石规格、主要的技术指标有哪些？170,171,172 24.如何绘制GPS控制点的点之记？有哪些具体内容？171,172 25. GPS外业观测工作有哪些？172 26.如何量测GPS的天线高？有哪些注意事项？172--173 27.如何进行GPS观测手簿的记录？常见记录内容有哪些？173
4施工测量控制网的建立 建筑物放样的程序和要求 建筑物放样的程序 放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小 及高程，按照一定的精度要求在地面标定出来，以便进行施工。实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。 通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关 系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线 设计各项细部的位置、形状、尺寸等。 因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则， 即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。采取这样一种放样程 序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在 的几何关系。例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。又如放样民用建筑物，则首先放样建筑物外 廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。建筑物放样的要求 工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区 的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。例如扩建 的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。 主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。 而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。测量人员应该创造从现场标定的轴线进行细部放样的条件。这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。 当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很 高。例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这 样的精度要求即可。但是，如果施工控制网除了用于放样主轴线，还用来放样各辅助轴线和 细部结构时，则对施工控制网的精度要求就大大提高。例如桥梁的施工控制网，除了用来精
施工组织设计文件 南川区泽京·第三大道（A地块）26#楼 施 工 测 量 方 案 编制：马翼 审核：何涛 重庆建工第二建设有限公司 二〇一八年三月
目录 第一章工程概况 1.1工程简介 (3) 1.2项目概况 (3) 第二章编制依据 (4) 第三章施工准备 (4) 第四章人员及仪器配置 (5) 4.1人员组织 (5) 4.2仪器配置 (5) 第五章场区平面控制网的测设 (5) 5.1 场区平面控制网布设原则及要求 (5) 5.2 施工平面控制网的布设 (6) 5.3 高程控制网的建立 (7) 第六章施工测量控制方法 (8) 6.1轴线及高程点放样程序 (8) 6.2基础测量放线 (9) 6.3主体结构测量放线 (10) 第七章施工测量质量控制 (13) 7.1质量过程控制 (13) 7.2质量保证体系 (13) 7.3质量标准 (14) 第八章安全文明施工 (14)
第一章工程概况 1.1工程简介 1.2项目概况 本工程由两栋高层（-2F/31F）、部分地下车库（-2F）和商业（-2F/2F）组成，结构类型为框架剪力墙结构，本工程地基基础设计等级为甲级，设计使用年限为50年，抗震设防烈度为6度，本建筑设计耐火等级为一级。
第二章编制依据 1.施工主合同； 2.设计图纸； 3.相关规范、规程： 《国家三、四等水准测量规范》（GB/T12898-2009）； 《工程测量规范》（GB50026-2016）； 《建筑物变形测量规范》JGJ8-2016。 第三章施工准备 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等工作。 1.施测前踏勘现场，熟悉图纸，特别是基础平面图、总平面图及定位测量的相关资料，核对各建筑物的各部位尺寸，建筑物的定位坐标及设计高程，建筑物周边环境等，根据现场条件及工程内部结构特征确定轴线控制网形式。 2.检查各建筑的平面位置、标高是否有矛盾，及时发现问题，及时向业主、监理反馈，及时解决。 3.对所有进场的仪器设备及人员进行初步调配，并对所有进场的测量仪器重新进行送检检定，检定合格并有相关的检验合格证书后方可投入使用。
工程负责人 测量负责人 复测人 施测人 复测控制点坐标 施测部位 围墙中心线 仪器型号：R-422NM 全站仪 证书编号：JDCH20113186 仪器型号 计量编号 室外温度 18C — 31C 施测日期 2013.07.05 引测控制点 坐标 引测点（1-1）: X=4107647.235 , Y=482833.922 后视点（1-2）: X=4107593.530 , Y=483071.918 引测水准点 标高 石楼东卫220千伏变电站新建工程 工程名称 说明：根据施工图纸提供的基准点 1-1,1-2点采用坐标投点法对设计院给定的 6个围墙中 工程编号 JDJE-TJ-001 心线控制桩点坐标进行复测。 坐标 A 1 A 2 A 3 A 4 A 5 A 6 X 4107561.177 4107505.180 4107517.034 4107442.936 4107475.890 4107605.982 Y 482778.476 482790.376 482846.133 482861.882 483016.921 482989.263
工程控制网测量记录 工程名称石楼东卫220千伏变电站新建工程工程编号JDJE-TJ-001 施测部位围墙中心线 仪器型号仪器型号：电子经纬仪 计量编号证书编号：JH13S-9795(1)号 室外温度18C—31 C 施测日期2013.07.05 引测控制点1-1 点(X=4107647.235 , Y=482833.922 )坐标2-2 点(X=4107593.530 , Y=483071.918 )引测水准点标高说明：根据图纸给定的控制桩1-1、2-2坐标点，将电子经纬仪分别架于1-1、2-2坐标点，分别后视2-2、1-1坐标点，采用坐标投点法，转动电子经纬仪测定角a、B,对E点进行复核；同 理可对F点进行复核。假定EF为零度，顺时针转动电子经纬仪，即可检验围墙中心线控制点间实测角度与计算角度符合性。 复测意见 角度/ FEA/ FEB/ FEC/ FED闭合角度计算角度a45°07' 30"160 °08' 26"205 °32' 39"270°00' 01"360°00' 00"实测角度b45 °07' 29"160 °08' 24"205 °32' 40"207°00' 03"360°00' 00" a-b1"2"-1"-2" 工程负责人测量负责人复测人施测人
工程控制测量方法 工程控制测量方法 1平面控制 根据设计图纸、业主提供的有关文件，测量标志和测量资料等作为施工测量的基本依据，综合考虑地形特点以及现场施工等因素，现有控制点的位置与密度不能满足施工的需要，，必须对其进行加密。加密导线点主要集中在建筑物周围附近以及沿着纵横两个相互垂直方向布置的。并在施工场地内建立施工控制网。导线点加密时注意以下几点： 1) 保证在建筑物施工的全过程中，相邻导线点能互相通视。 2) 点位的地势须选在视野较开阔的地方。 3) 导线点选在不受施工影响，安全稳固的地方，埋设永久混凝土预制桩，并用混凝土浇灌加固，钢筋头据”十”字标识。 4) 所有的导线点在埋设时注意略低于地面，然后用木盖或其它板盖加以保护，并统一编号标注其上。导线点的标石埋设见示意图10.9.1-2。 5) 埋设至少7天后方可进行测设。 6) 绘制施工场地导线点位置图，以利于施工测量查找。 为确保施工控制网的整体性，导线点的复测与加密点测设同时进行，拟采用闭合或附合导线测定，统一平差、计算。精度等级按一级导线技术要求，测角取两测回，测距四次取平均数（对向测距）。施工过程中，如果有必要可以引测支导线布设临时用点，引测点数目不能超过两个。 二级导线主要技术要求如表10.9.1-3所示。 10.9.1-3二级导线主要技术要求 等级导线 长度平均 边长测距中 误差测角中 误差导线全长 相对闭合差方位角 闭合差 二级2.4 km250 m10 mm8″1/1400016以导线点为高级控制点，采用多方位定点交会法施测工程四个角点，进而用内分法测设每条轴线，布设成矩形方格网。先在整个工程范围内建立独立的施工控制网，然后在此基础上进行各项工程的定位和细部测量。平面控制点详见图10.9.1-4。 图10.9.1-4平面轴网控制点 2高程控制 1) 水准点的复测与加密采用三等附合水准，往返观测，并在联测的基础上统一平差计算。 2) 三等水准测量的主要技术要求：前后视距≤60m，前后视距差≤3m，全长累计视距差≤5m，闭合差fh≤12√L（L为水准路线长度，单位km），每千米高差全中误差≤6mm。进而求得各水准点高程，达到对整个施工场地的高程控制。 3) 相邻加密水准点的间距宜为100米。 4) 水准点选在坚实稳固、不受施工过程影响的地方，且便于寻找、保留和引用。 5) 埋设水准点要用混凝土浇灌加固，钢筋头磨成半球形且略低于地面，上部用木板或其它板加盖保护，埋设至少7天方可测设。
4 施工测量控制网的建立 4.1 建筑物放样的程序和要求 4.1.1 建筑物放样的程序 放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小及高程，按照一定的精度要求在地面标定出来，以便进行施工。实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。 通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线设计各项细部的位置、形状、尺寸等。 因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则，即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。采取这样一种放样程序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在的几何关系。例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。又如放样民用建筑物，则首先放样建筑物外廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。 4.1.2 建筑物放样的要求 工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。例如扩建的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。 主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。测量人员应该创造从现场标定的轴线进行细部放样的条件。这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。 当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很高。例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这样的精度要求即可。但是，如果施工控制网除了用于放样主轴线，还用来放样各辅助轴线和细部结构时，则对施工控制网的精度要求就大大提高。例如桥梁的施工控制网，除了用来精
312国道苏州东段改扩建工程园区段YQ312-SG1标段 测量方案 编制： 复核： 审核： 中铁二局集团有限公司 312国道苏州东段改扩建工程园区段YQ312-SG1标项目经理部
目录 第1章工程概况 (3) 第2章编制依据及执行规范 (3) 第3章测量作业任务和测量管理组织机构 (4) 3.1测量作业任务 (4) 3.2测量组织机构 (5) 3.3测量人员及设备配置 (5) 3.4施工测量程序 (6) 第4章控制测量 (6) 4.1平面控制网加密方案 (6) 4.2精密高程网加密方案 (7) 4.3精度要求 (7) 4.4施测方案 (9) 4.5数据处理 (10) 第5章施工测量 5.1施工放样测量 (10) 5.2临时设施放样 (11) 5.3竣工测量 (11) 第6章施工测量管理制度及技术保障措施 (12) 6.1施工测量管理制度 (12) 6.2测量成果管理制度 (14) 6.3测量人员安全保证措施 (14) 6.4测量技术保证措施 (15) 6.5施工测量质量管理目标和基本质量指标 (15) 6.6测量控制点保护措施 (16)
1工程概况 1.1项目总述 G312国道（上海～伊宁）是东西向的国道主干线，也是苏州市重要的东西向对外及过境交通干线。G312国道苏州段东起上海安亭镇，向西穿过昆山、苏州工业园区、平江区、金阊区、高新区、相城区，在相城区望亭镇西进入无锡境内，全场约81.9公里。 根据项目建设需要，312国道苏州段改扩建工程以工业园区星塘街为界分为东西两端，其中西段改扩建工程长约28公里已于2015年5月建成通车；312国道苏州东段改扩建工程为昆山童径路至园区星塘街，路线全长约33.2公里。 本次建设范围为阳澄湖大桥苏昆交界处至星华街共长约5.991公里，利用园区阳澄湖大道线位，涉及穿越京沪高速铁路、苏州市重要水源保护地阳澄湖、唯胜路附近全国重点文物保护单位草鞋山遗址、沪宁高速阳澄湖服务区等。 1.2本标段工程项目概况 本标段路线利用阳澄湖大道线位跨越阳澄东湖后至唯胜路东，主线向下以隧道形式穿过唯胜路、夷亭路、华谊影城入口和沪宁高速阳澄湖出入口道路后起坡接地至木沉港河西侧。项目起点为阳澄湖大桥苏昆交界处（K70+509.541），项目终点位于沪宁高速入口（K74+984），线路全长4.47km。 本标段问潮街以东利用阳澄湖大桥，以西地面道路形式，与阳澄湖大道共线，从唯胜路到沪宁高速服务区入口段利用阳澄湖大道线位新建阳澄湖大道隧道，阳澄湖大道隧道为明挖隧道，全长2180m。
第九章工程施工测量及测量控制措施 一、工程施工测量 按总平面图及业主提交的坐标基准点、高程定出角桩、轴线、标高，在场内稳定的、合适的位置设置轴线控制点及标高控制点，在施工过程中注意保护免受损坏。 1、平面轴线控制用NH632全站仪测设。 1.1 根据设计、规划、业主单位提供的总平面图引自周围的城市导线建立现场二级平面控制网。 1.2 利用二级平面控制网引测各主辅轴线。 1.3 根据基础平面图、各楼层平面图，在施工前先定出施工面主辅轴线，并用墨斗弹出施工中所需要的中线、边线、墙宽线、柱边线等位置。 2、标高控制用DS3水准仪及钢尺 2.1 ±0.000下标高测设 2.1.1 根据设计、业主提供的水准点，引测本工程的±0.000基准点，把该标高引测到建筑四周的控制桩上，且做好保护措施。 2.1.2 基槽开挖过程中距基槽底500mm标高处，用水准仪抄水平线用Ф10圆钢作标签，钉在基槽四角上，以便控制基槽挖土标高。 2.1.3 基槽修整后用Ф10圆钢在基槽精确标定出基础垫层标高，并经水准仪闭合。 2.2 ±0.000以上标高测设
2.2.1 用复测在龙门桩上±0.000标高引测到底层墙、柱体上，在距±0.000点1m高起始标高线，该线用墨斗在建筑物四周弹出。 2.2.2 用钢卷尺沿垂直方向向上量至施工层，并划出正米数的水平线，各层的标高线都应以起始标高线为准，在轴线部位附近沿直量取楼层标高。 2.2.3 引测到施工层的标高误差控制在±5mm以内，层间竖向测量偏差不超过±3mm，建筑物全高的竖向测量偏差不超过±10mm。 3、垂直控制点测设用激光铅直仪 本工程为高层建筑，在结构施工中所搭设的脚手架和安全网难免会遮挡视线，给投测带来很大的困难，因此零米以上结构施工测量采用激光铅直仪按内控法进行竖向投测，既可解决上述问题，同时还可以大大节约工作时间，提高投测精度，具体操作如下图所示。结构施工时，在首层埋置测量标志，同时在各层顶板上预留250×250洞口。施工层的主轴线的竖向投测方法是：首先在主轴控制点位上设铅直仪，将各个控制点位置精确投至施工层后，在施工层主轴线控制点加设经纬仪，后视同轴线的另一个控制点以后，用经纬仪控制方向，钢尺精确量距进行主轴线投测，主轴线投测完毕检查无误后，根据主轴线测放细部墙线，门窗洞口线以及模板拆除后，在墙上弹出+1.000米标高控制线。 下图为利用激光铅直仪进行竖向投测。
技术资料 附件2 向家坝水电站 引水发电系统土建及金属结构安装工程 （合同编号：XJB/0184） 测量控制网技术方案 水电七局向家坝项目部 二零零六年五月九日
向家坝水电站引水发电系统控制网技术方案 一、工程概述 1、1向家坝水电站引水发电系统工程简介 向家坝水电站是金沙江梯级开发中的最后一个梯级，位于四川省 与云南省交界处的金沙江下游河段，坝址左岸下距四川省宜宾县的安边镇4km 宜宾市33km右岸下距云南省的水富县城1.5km。工程开发任务以发电为主，同时改善航运条件，兼顾防洪、灌溉，并具有拦沙和对溪洛渡水电站进行反调节等综合作用。工程枢纽建筑物主要由混凝土重力挡水坝、左岸坝后厂房、右岸地下引水发电系统及左岸河中垂直升船机等组成。 本标的主要内容为右岸引水发电系统工程、右岸EL288.00m?384.00m坝基开挖与支护工程、排沙洞工程、施工支洞工程、右岸310m 混凝土生产系统工程的设计、建设与运行等。 本合同工程计划于2006年4月1日开工，要求2012年6月30 日全部完工。本合同主要工程量：土石方明挖4645075帛，土石方填筑230997用，石方洞挖1639190帛，混凝土970531^钢筋制安62030.06t.喷混凝土44867斥。 二、控制网的设计依据 2、1设计依据 2、1、1、2003年1月9日发布的《水电水利工程施工测量规范》 (DL/T5173-2003)。
2、1、2、中国长江三峡工程开发总公司向家坝工程建设部颁发 的《向家坝工程施工测量管理细则》。 2、1、 3、XJB/0184标段有关施工设计图。 2、1、4、施工组织设计 2、1、5、《水利水电工程测量规范》 2、1、6、国家技术监督部门颁发的有关测量规范 三、施工控制网的布设和控制点的埋设 3、1施工控制网的布设 向家坝水电站引水发电系统测量控制网拟在三峡总公司向家坝工程建设部测量中心提供的首级控制网和加密控制网的基础上布设适合于本标段施工的三等加密控制网。共布设：三条附合导线，一条闭合导线，排沙洞附合导线。平面控制按照三等级布设，高程按四等水准测量布设；困难条件下也可以按四等级光电三角高程测距布设。其余工作面可以从此五条主干导线上引支导线进行施工放样，但尽可 能附合在主干导线上。 目前本标段的地面施工测量控制网点密度已经基本满足前期施工的需要。考虑到工程质量和以后施工放样的方便，对于引水系统工程中的进水口隧洞部分和厂房系统部分，要在业主提供三角基准网点和水准基准网点的基础上进行加密，加密的控制网的工作基点(永久工作基点)应在进水口和出水口各布设一个单三角，中间用导线连接。采用三等精度，以边角网观测方法进行加密，每个点应进行三维坐标的观测。高程工作基点在进水口和出水口各布设一
目录 1．工程概况 (1) 1.1工程概况 (1) 1.2主要工程数量 (1) 2.编制依据 (2) 3.适用范围 (2) 4. 测量人员的组成及仪器设备 (2) 5.平面控制测量 (3) 5.1洞外平面控制测量 (3) 5.2隧道平面控制测量 (5) 6.高程控制测量 (6) 6.1.技术设计 (6) 6.2.高程控制网的建立及水准点的埋设 (6) 6.3.水准仪和水准尺检校 (6) 6.4.普通水准测量实施 (7) 6.5.精密水准测量实施 (7) 7.测量资料管理及上报 (8) 8.质量保证措施 (9) 1、全站仪、水准仪应按《高速铁路工程测量规范》等有关规定进行周期检定，在测量作业前也应按《测规》要求进行必要的检验和校正，以确保测量数据的准确性。 (9) 2、作业条件和操作程序必须严格按照《高速铁路工程测量规范》、《全球定位系统GPS铁路测量规程》标准执行。 (9) 3、对外业实测成果，内业计算资料、现场放样资料必须进行复核，经复核无误的成果才能采用，确保资料的准确性。 (9) 4、由于诸多施工因素影响，在利用已测GPS点、水准点测量前，已先检测、判明已知点是否位移、沉降，以确保起算数据的准确。一旦发现控制点的稳定性有问题时，立即对原控制网进行复测。 (9) 5、导线测量中，坚持换手复测制度，减少人为误差(看错、读错、记错)的出现。 (9) 6、各种桩位、基点的埋设应严格按要求进行，并加强桩点的保护工作，避免破坏现象。 (9) 9.总结 (10) 本隧道施工平面控制网和高程控制网，通过平差计算，精度指标各项指标均符合《高速铁路工程测量规范》（TB10601-2009）中有关要求，洞内平面坐标成果和高程成果满足施工测量要求，可以采用。 (10)
大连铁路枢纽改造工程SN2标段第二项目部精密工程控制测量网 复测方案 （DIK44+～DIK53+640) 编写： 复核： 批准： 中铁二十一局集团有限公司 大连铁路枢纽改造工程SN2标段第二项目部 二零一三年三月
目录 1.概述.................................................... 错误!未定义书签。 2.复测技术依据............................................ 错误!未定义书签。 3.已有成果资料............................................ 错误!未定义书签。 4.精测网复测内容及精度要求................................ 错误!未定义书签。复测工作内容........................................................ 错误!未定义书签。复测精度总体控制.................................................... 错误!未定义书签。复测的具体精度控制标准.............................................. 错误!未定义书签。 5.外业观测的实施.......................................... 错误!未定义书签。高程控制测量作业实施计划............................................ 错误!未定义书签。平面控制测量作业实施计划............................................ 错误!未定义书签。 6.精测网复测数据处理和平差方法............................ 错误!未定义书签。高程控制网复测数据处理和平差........................................ 错误!未定义书签。平面控制网复测数据处理和平差........................................ 错误!未定义书签。 7.问题处理与复测评判...................................... 错误!未定义书签。CPI控制网复测评判方法及标准......................................... 错误!未定义书签。CPII控制网复测评判方法及标准........................................ 错误!未定义书签。
4 施工测量控制网的建立 建筑物放样的程序和要求 建筑物放样的程序 放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小 及高程， 按照一定的精度要求在地面标定出来， 以便进行施工。 实质是将图纸上建筑物的一 些轮廓点（特征点） 标定于实地上， 其工作目的与一般测图工作相反， 是由图纸到地面的过 程。 通常， 建筑物的设计思路是： 首先作出建筑物的总体布置， 确定各建筑物位置间的相互 关系（也就是各建筑物轴线间的相互关系） ，然后围绕主要轴线设计各辅助轴线，再根据辅 助轴线设计各项细部的位置、形状、尺寸等。 因此， 工程建筑物放样工作的程序， 应该与设计时的情况一样， 遵循从整体到局部的原 则，即首先在现场定出建筑物的轴线， 然后再定出建筑物的各个部分。 采取这样一种放样程 的几何关系。例如放样工业建筑物， 则首先放样出厂房主轴线，再确定机械设备轴线， 根据机械设备轴线， 确定机械设备安装的位置。 又如放样民用建筑物， 则首先放样建筑物外 廓轴线， 再确定建筑物内部各条轴线， 然后根据建筑物内部各轴线确定房间的形状、 尺寸等。 建筑物放样的要求 工程建筑物主要轴线放样要求， 应根据建筑物的性质、 它与已有建筑物的关系及建筑区 的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。例如扩建 的建筑场地上的建筑物的主轴线， 要考虑与现有建筑物的联系， 而大坝主轴线的放样， 主要 考虑地形与地质状况。 主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网 而细部放样一般可根据主要轴线进行， 但有时也可以根据施工控制网进行。 测量人员应该创 造从现场标定的轴线进行细部放样的条件。 这对于保证建筑物的几何形状、 尺寸及放样工作 的顺利进行，都具有很大的影响。 当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很 高。例如，工业场地上主轴线放样精度为 2cm ，建立厂区施工控制网时，控制网能够满足这 样的精度要求即可。 但是， 如果施工控制网除了用于放样主轴线， 还用来放样各辅助轴线和 细部结构时， 则对施工控制网的精度要求就大大提高。 例如桥梁的施工控制网， 除了用来精 序，可以免除因建筑物众多而引起的放样工作的紊乱， 并且能严格保持各放样元素之间存在 然后 施工控制网进行。

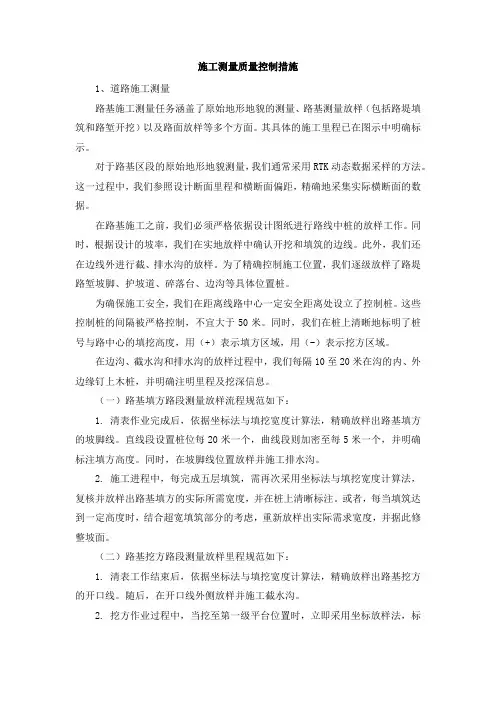

第一节测量定位施工方案与技术措施 本工程测量放样精度要求很高,通过高精度的测量, 保证平面位置、垂直度及标高的正确。特别是结构柱梁结点较多且设计要求严格,测量放线作为工程开工的头道工序且始终贯穿于整个工程的各个施工阶段，其正确与否是尤为重要的。为指导工程施工,确保工程质量,我们认为测量工作应采取从整体到局部,高精度控制低精度的程序进行。 建立施工方格控制网,必须从整个施工过程考虑，从桩基、挖土施工过程中的定位轴线均能应用所建立的施工控制网。 由于挖土施工对工程控制网的影响较大，除了经常复测校核外,最好随着施工的进行,将控制网延伸到施工影响区域之外，同时结合现场等周围环境实际情况，设立和布置轴线控制网点。 一、建筑施工测量的基本准则和特点 建筑施工测量的基本准则 建筑施工测量的特点
二、工程测量总体思路及主要内容 测量总体思路 本工程基础、主体结构测量分平面控制、高程控制、局部控制三部分,测量应遵循“由整体到局部”的原则，其总体思路为: 测量的主要内容和重难点 三、施工平面总控制网测量 施工控制测量遵循先整体,后局部，高精度控制低精度的布点原则。针对本
工程的具体情况，本工程平面控制网分二级测设,首级为平面总控制网,二级控制网为建筑物轴线控制网。 施工平面总控制网布设 考虑到规划放线以及与周边市政设施的施工衔接,决定采用甲方提供的一个杭州市导线点的坐标以及一个已知的坐标方位角作为起算依据。根据现场施工条件并顾及施工期间点位的利用情况布设点位Ｊ１～J12。首级施工平面总控制网布设形式如图。 平面总控制网的桩点应按照永久标志进行埋设，力求稳固可靠。控制点埋设应有三至五天的稳定期后才能开始观测。控制点埋设示意见详见下图。 施工首级平面总控制网的观测方法及技术要求 首级施工平面总控制网按照国家标准《工程测量规范》（ＧB５0026－2007)四等网的技术要求进行观测。满足建筑的设计要求及相关的国家规范规定的技术要求。 导线平均边长156～19０米，水平角度和边长用徕卡SET-5０0全站仪（仪器精度指标：0.5″,±（１mm＋1ppm.D))，及其配套的光学觇牌观测。外业观测水平角４测回(左、右角各２测回）,左右角平均值之和与3６0°的较差小于４″。水平角观测遇到长短边需要调焦时,应采用盘左长边调焦，盘右长边不调焦，盘右短边调焦,盘左短边不调焦的观测顺序进行观测。边长往返观测4测回（往、返测距各2测回)，一测回读数较差≤5mｍ，测距往返较差≤2(a+b?D)，同时测定用于边长改正的气压和温度。导线网用平差软件进行严密平差计算，平差后的精度达到下表中的精度要求。 四、施工高程总控制网测量 施工高程总控制网的观测方法及技术要求 为使首级施工高程总控制网具有较好的内符合精度，高程水准点共布设 S1～S1２个点，控制网布设为闭合水准路线。高程水准点位采用平面总控制网所
目录 一、工程概况 0 二、编制依据 0 三、施工准备 0 四、测量控制桩 (1) 五、测量方法 (2) 六、质量控制措施 (5) 七、安全措施 (6)
一、工程概况 1、工程名称：南阳新野西（岑参）220千伏变电站工程。 2、工程地点：南阳新野县县城西约5km，捡地东侧1km，新省道S335南侧约 100米。 3、工程规模：本期工程施工图设计范围内所有工程量：主控制室、10千伏配电室、主变压器基础（本期一台）、屋外配电装置构筑物基础、屋外电缆沟、围墙及大门、站内外道路、室外给排水及雨污水系统构筑物、站区接地等。 本工程坐标系采用1980年西安坐标系；高程为1985年国家高程基准。 设计院提供的控制点数据如下： 二、编制依据 1、《工程测量规范》（GB50026-2007） 2、《建筑变形测量规范》JGJ8-2007 3、《设计院提供的坐标控制桩和高程点交接单》 4、《总平面布置图》 5、《项目管理实施规划》 三、施工准备 1、作业场地 仪器支设地，应选择地面相对平坦，地质相对坚硬地带；应选择前视后视距离大致相等，通视良好的地带；避开主要交通要道。 2、环境要求 雨雪天气不宜进行作业；遇高温炎热天气，尽可能少作业或采用雨伞遮盖仪器；遇有六级大风和沙尘天气不宜进行作业。 3、人员准备 测量员：应具有相应资格证，并持证上岗，人员数根据需要确定； 扶尺人员：2人，熟悉操作方法，有一定经验，有责任心； 记录员：1人，记录测量数据； 其他人员：根据需要确定。
4、仪器、工具准备 测量仪器配置如下:全站仪一台、电子经纬仪一台、水准仪1台、塔尺两把、钢卷尺三把等。 测量仪器一览表 器具名称编号检验证编号检验单位 全站仪NTS-312B 长字第10090800106 南阳市质量技术检验测试中心 电子经纬仪113679 长字第10090800111 南阳市质量技术检验测试中心 水准仪506604 长字第20690800066 南阳市质量技术检验测试中心 5米钢尺01 长字第2017015734 南阳市质量技术检验测试中心 10米钢尺011560 长字第2017010732 南阳市质量技术检验测试中心 100米钢尺015810 长字2016017733 南阳市质量技术检验测试中心 四、测量控制桩 根据设计院提供的控制点，用全站仪在站内设置4个测量控制桩，A1：X=32，Y=41;A2：X=32，Y=121;A3：X=75，Y=41;A4：X=75，Y=121。每个轴线控制桩处设置高程控制桩，H=87.90。站内单位工程开工前依据站内引测控制桩进行定位，并做好引测记录。 五、测量方法 本工程采用直角坐标法： 当点位垂直或平行于定位依据的轴线时可采用直角坐标法测设点位, 先计算：ΔX=XM-XO，ΔY=YM-YO
施工测量控制方案 该工程施工，工程定位放线采用经纬仪进行；楼层轴线的引入采用经纬仪。水平度控制采用水准仪，对楼板面标高进行准确水平控制，确保施工质量。施工测量时严格按照现行《工程测量范围》（GB50026）要求进行，专业测量技术人员持证上岗，确保测量精度。 1、测量的组织与准备 本工程由富有经验的技术人员3人组成测量小组，负责本工程的测量放线工作。所有的测量仪器均应经过校验，方可投入使用。 2、平面控制 1.1控制点的选取 筏基施工前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。设置控制桩点，形成“＃”形主轴线平面控制方案。±0.00以下控制点设在已有建筑物墙上或作地面控制桩。 1.2控制点的定位 以城市规划或建设单位指定的一个红桩和一条红线边为准，用直角坐标法。测设平面控制桩。经过闭合后达到精度要求，即为平面控制标桩。并据此测量出建筑物各轴线。控制点测定后，在已有建筑物墙上或地面，应用红三角标记和注明轴线号；地面上的控制点用混凝土浇筑成300×300×500mm桩，顶面覆以200×200×4mm钢板，板面上刻十字作为桩点标志，并砌筑窖井形式加以保护。 3、标高控制 本工程施工过程中，在现场至少要三个现场水准点，以控制和引测建筑物标高，并构成闭合图形，以便闭合校核。根据现场情况设三个水准点桩（利用平面控制桩）。实际测设时，应用精度不低于S3级水准仪。±0.000以上标高引测，主要量沿结构
外墙，边柱或楼梯间等向上竖直进行。水准仪标高应由三处向上引测，以便相互校核。三处用钢尺向上引测投点后，把水准仪架设到施工层上，核测三点误差在3mm以内，再以引测点在施工层上抄测标高。框架拆模后，在柱和墙壁上弹出每项楼层500mm水平线，砌块墙砌好后，同样弹出每个楼层500mm线。 4、建筑竖向控制 方法：该工程垂直度（竖向）的控制采用J28激光经纬仪内控法中的延长轴线法进行，将激光经纬仪安置在楼层内的控制点上，垂直向上投点（投在玻璃板中心点），等回点投完后利用直角待标法进行复核，复核无误后再进行穿线使用。 投测中的要点： ①测前要对经纬仪的轴线关系进行严格的校验，观测时要精密，定平水平度盘水准管，以减少竖轴不垂直的误差。 ②控制标志点要准确、明显，并妥善保护好。必须以首层控制点为准确性，直接向施工层投测，避免逐层上投造误差积累。 ③投测主要误差必须控制在标准以内，即向上投测时的投点标志误差控制在±3mm以内。 5、沉降观测 首先根据要求在一层柱上±0.50m处，埋设Φ16不锈钢制作的沉降观测点。要求在埋设时进行第一次观测，结构施工阶段每施工完一层观测一次，结构施工中每施工一层进行一次观察，结构封顶时进行一次，装饰阶段每二月一次，竣工验收时进行一次。每次观测从设在场内的基准确性点开始，做好记录，测完所有测点，再回到基准确性点进行闭合验算。基准点设立时应注意离开建筑物沉降影响半径以外，以免基准点受到建筑物沉降的影响；基准点的设置应能观测到所有沉将观测点。 6、测量中应注意的问题
