医学影像存储与传输系统(PACS)

  • 格式：docx
  • 大小：19.00 KB
  • 文档页数：4

医学影像存储与传输系统（PACS）

一、 PACS中心存储与服务器

1. 本系统提供7*24小时不间断服务；

2. 本系统具有分级存储管理能力，采取多级分布式存储管理体系；

3. 本系统具有冗余和容错能力；

4. 本系统可根据客户需求配置；

5. 本系统支持影像数据和数据库的自动备份；

6. 本系统支持对日志记录、查询和管理；

7. 本系统支持所有符合DICOM标准的影像设备的DICOM协议以及WORKLIST功能；

8. 医院的PACS/RIS系统支持与医院信息平台对接，实现各种信息的交换和共享；

9. 系统支持各类具备DICOM接口的医学影像设备接入，包括CT、MR、CR、DR、DSA、ECT、PET/CT、数字乳腺、数字胃肠、具有DICOM接口的US等；支持各类非标准DICOM接口的图像及视频设备接入，如无DICOM接口的超声、病理、内镜、心电、脑电等；

10. 本系统支持获取并存储DICOM标准输出设备的影像数据；

11. 本系统支持Worklist 设备自动传递DICOM Worklist基本信息，支持中文病人名与拼音的自动转换,避免设备端（只支持拼音）的信息重复输入；

13. 本系统提供DICOM Modality Worklist SCP工作清单列表功能；

14. 本系统通过自定义机制，对无Worklist的非DICOM设备关联病人信息。

二、 登记工作站

1. 系统支持获取调用HIS中的患者的基本信息；

2. 本系统支持检查预约和取消；

3. 本系统支持通过HIS系统直接预约，自动获取门急诊和病区电子申请单；

4. 本系统支持通过磁卡、条码输入、手工输入等方式进行登记；

5. 本系统提供打印条码输出检查的基本信息；

6. 本系统支持同时登记多个检查项目；

7. 本系统支持确认、取消和改变检查；

8. 自动显示和查询病人的检查情况和状态；

9. 支持全键盘操作；

10. 系统可分别提供当天已登记、已检查、已完成患者列表和总数。

三、 影像工作站 1. 系统支持各类彩色显示器和高分辨率黑白医用专业显示器；

2. 支持通过缩略图对患者、检查、序列进行快速导航；

3. 支持加载检查/序列；

4. 系统支持选取和操作单幅图像、整个检查/序列、当前显示页或全部图像；

5. 支持浏览灰度和彩色图像；

6. 支持用户自定义的显示布局；

7. 支持手动调整图像的显示顺序；

8. 支持多序列的图像显示在同一窗口内；

9. 支持同一窗口内同一检查的多序列图像同步滚动对比；

10. 提供点CT值/点灰阶值测量；

11. 本系统支持显示图像的DICOM信息；

12. 本系统支持恢复原始图像功能；

13. 本系统支持鼠标滚轮、键盘快速翻阅图像；

14. 本系统支持随鼠标移动方便调节交互式窗宽/窗位；

15. 本系统支持同一屏幕同一影像的多窗调节；

16. 可根据影像设备，摄片部位预设窗宽/窗位值；

17. 本系统支持显示时，图像自动适应窗口；

18. 本系统支持图像移动；

19. 本系统支持缩小/放大、感兴趣区缩放、局部放大镜、顺时针/逆时针旋转、水平翻转/垂直翻转、文字注释、图形、箭头标注，可手画线、在图像上任意添加、删除、编辑、移动任何一个标注、可以显示或隐藏图像上的标注、显示文字的字体、大小、颜色自定义等；

20. 本系统支持距离测量、角，度测量、椭圆测量、任意形状面积测量等测量方式；

21. 本系统支持DICOM动态图像的播放。

四、 叫号工作站

1. 系统支持为叫号医生提供实时队列信息，并显示当前就诊患者基本信息；

2. 系统支持打开与关闭控制分诊屏与读卡器；

3. 系统支持叫号大屏能与医生的呼叫信息做相对应显示。

五、 影像报告工作站

1. 本系统支持患者信息和检查信息查询；

2. 本系统将影像报告工作站与影像处理软件同步关联； 3. 在打开或编辑报告时，可自动在PACS图像显示窗口调阅并显示相关影像；

4. 本系统支持患者多部位检查的合并诊断报告；

5. 本系统支持常用报告模板管理（包括全局和个人）；

6. 系统支持患者调阅既往报告；

7. 对于正在编写和审核报告的病历，能够给予访问保护和信息提示；

8. 系统支持诊断报告修改痕迹保留；

9. 系统支持将典型报告保存为报告模板；

10.系统支持完成报告导出和打印。

六、 超声图文报告工作站

1. 支持接入图像采集卡设备；

2. 系统支持与预约叫号系统的对接，自动获取患者信息列表，并可修改已登记信息列表中的患者信息；

3. 系统提供B超、彩超影像采集工作区，采集窗口应支持录像控制、图片采集、采集参数设置、采集对象列表显示等功能；

4. 系统支持实时图像采集，并可删除采集的图像；

5. 本系统支持报告模版；

6. 本系统支持查询历史报告；

7. 本系统支持预览和打印完成的报告；

8. 本系统支持暂存报告；

9. 本系统对正在编辑报告，能够给予访问保护和信息提示；

10.本系统支持图像的处理，图像可向左、右、垂直、水平旋转、恢复图像原始大小、长度/角度测量、文字标注。

七、 报告护士工作站

1. 系统提供影像科护士按类别统计报告报表，并能提供多种统计方式

2. 系统提供护士查看审核通过并且已完成的报告信息；

3. 系统可根据医生、病人、时间等信息条件查询报告。

十一、报告审核工作站

1. 系统能为审核医生提供报告审核的功能；

2. 系统支持报告打印的功能，支持医生自定义打印模板，对已经打印的报告进行记数，并可对批量打印报告和打印机进行选择； 3. 系统支持查询报告；

4. 本系统支持科室业务统计。

十二、临床医生工作站

1. 系统能提供打印报告的功能，设置报告打印权限，针对不同的影像检查提供不同的打印版式，支持对已经打印的报告进行记数，并支持批量打印报告和打印机选择；

2. 本系统提供临床医生通过选择病人来查看该病人的报告信息以及调阅影像工作站查看影像图文；

3. 系统提供临床医生根据关键字查询报告。

合集下载

医学影像pacs的工作流程

医学影像pacs的工作流程

医学影像pacs的工作流程

医学影像 PACS（Picture Archiving and Communication System）是一种用于管理和存储医疗影像的系统。其工作流程通常包括以下几个步骤：

1. 图像采集：通过各种医疗成像设备（如 X 光机、CT 扫描仪、MRI 扫描仪等）获取患者的医学影像。

2. 图像传输：将采集到的图像从成像设备传输到 PACS 系统。

3. 图像存储：PACS 系统将接收到的图像进行存储和管理，通常使用数字化的方式将图像存储在数据库中，以便后续的检索和访问。

4. 图像处理：PACS 系统可以对存储的图像进行各种处理操作，如调整对比度、增强细节、裁剪等，以提高图像的质量和可读性。

5. 图像显示：医生可以通过 PACS 系统的终端设备（如电脑、平板电脑等）查看存储的图像，并进行诊断和分析。

6. 报告生成：医生在查看图像后，可以使用 PACS 系统生成诊断报告，并将其与图像一起存储在系统中。

7. 图像共享：PACS 系统可以将存储的图像和报告共享给其他医生或医疗机构，以便进行远程诊断或会诊。

8. 系统维护：PACS 系统需要定期进行维护和升级，以确保系统的稳定性和安全性。

总之，医学影像 PACS 系统的工作流程是一个复杂的过程，它涉及到多个环节和多个部门的协同工作，以确保医疗影像的高效管理和利用。

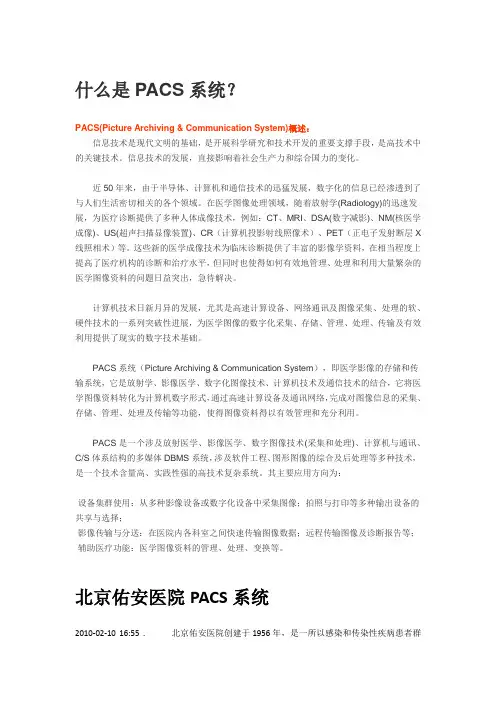

什么是pacs系统

什么是pacs系统

什么是PACS系统？

PACS(Picture Archiving & Communication System)概述：

信息技术是现代文明的基础，是开展科学研究和技术开发的重要支撑手段，是高技术中的关键技术。信息技术的发展，直接影响着社会生产力和综合国力的变化。

近50年来，由于半导体、计算机和通信技术的迅猛发展，数字化的信息已经渗透到了与人们生活密切相关的各个领域。在医学图像处理领域，随着放射学(Radiology)的迅速发展，为医疗诊断提供了多种人体成像技术，例如：CT、MRI、DSA(数字减影)、NM(核医学成像)、US(超声扫描显像装置)、CR（计算机投影射线照像术）、PET（正电子发射断层X线照相术）等。这些新的医学成像技术为临床诊断提供了丰富的影像学资料，在相当程度上提高了医疗机构的诊断和治疗水平，但同时也使得如何有效地管理、处理和利用大量繁杂的医学图像资料的问题日益突出，急待解决。

计算机技术日新月异的发展，尤其是高速计算设备、网络通讯及图像采集、处理的软、硬件技术的一系列突破性进展，为医学图像的数字化采集、存储、管理、处理、传输及有效利用提供了现实的数字技术基础。

PACS系统（Picture Archiving & Communication System），即医学影像的存储和传输系统，它是放射学、影像医学、数字化图像技术、计算机技术及通信技术的结合，它将医学图像资料转化为计算机数字形式，通过高速计算设备及通讯网络，完成对图像信息的采集、存储、管理、处理及传输等功能，使得图像资料得以有效管理和充分利用。

PACS是一个涉及放射医学、影像医学、数字图像技术(采集和处理)、计算机与通讯、C/S体系结构的多媒体DBMS系统，涉及软件工程、图形图像的综合及后处理等多种技术，是一个技术含量高、实践性强的高技术复杂系统。其主要应用方向为：

·设备集群使用：从多种影像设备或数字化设备中采集图像；拍照与打印等多种输出设备的

PACS系统介绍(最新整理)

PACS系统介绍(最新整理)

PACS系统介绍

一、PACS简介PACS （ Picture Archiving and Communications System ） 即图像存储与传输系

统，是应用于医院的数字医疗设备如 CT 、 MR （磁共振）、 US （超声成像）、 X 光机、

DSA （数字减影）、 CR （计算机成像）、 ECT 等设备所产生的数字化医学图像信息的

采集、存储、管理、诊断、信息处理的综合应用系统。

中国的医院在过去十多年间，引进了大批量进口的先进医学图像设备，对提高诊

断水平，加强对医院等级管理起到了积极的作用。但由于资金的困扰及仪器设计水平限

制，大多数医学图像设备都没有考虑图像存储和传输功能。随着电子计算机、多媒体技

术的飞速发展，使医学图像的存储和传送成为可能。大容量的硬盘、图像信息的压缩技

术、大容量光盘的应用，使医学图像可以实现大量存储。 DICOM3.0 标准的制定使医学

图像及各种数字信息在计算机间的传送有了一个统一的标准，通过数据接口与互联网接

通，就可以进行医学图像信息的远程传输，实现异地会诊。 PACS 是实现医学图像信息

管理的重要条件，它把医学图像从采集、显示、存储、交换和输出进行数字化处理，其

发展趋势最后实现图像的存储和传送，在节省存储空间、胶片、显影剂和套药的同时，

实现高效化的管理。

此外，通过对医学图像和信息进行计算机智能化处理后，借助计算机技术，可以对

图像的像素点进行分析、计算、处理，得出相关的完整数据，为医学诊断提供更客观的

信息，最新的计算机技术不但可以提供形态图像，还可以提供功能图像，使医学图像诊

断技术走向更深层次。

PACS 所管理的医学图像也是医院产生的信息，医院在使用 PACS 管理图像的同时，

也需要 HIS 系统管理其他信息，所以 PACS 应当具有与 HIS 的互操作性或集成。远程医

疗（ Telemedicine ）是起源于 50 年代的新型医疗服务，在为农村地区提供高质量的

医疗服务方面有其独特的优势， 90 年代以来在国内兴起的远程医疗会诊也是远程医

医学影像系统PACS

医学影像系统PACS

医学影像系统

一、医学影像系统简介

系统是

的缩写，意为影像归档和通信系统。它是应用在医院影像科室的系统，主要的任务就是把日常产生的各种医学影像（包括核磁，，超声，各种X光机，各种红外仪、显微仪等设备产生的图像）通过各种接口（模拟，，网络）以数字化的方式海量保存起来，当需要的时候在一定的授权下能够很快的调回使用，同时增加一些辅助诊断管理功能。它在各种影像设备间传输数据和组织存储数据具有重要作用。

也是近年来随着数字成像技术、计算机技术和网络技术的进步而迅速发展起来的,旨在全面解决医学图像的获取、显示、存贮、传送和管理的综合系统。它主要分为影像采集系统、数据处理与管理系统(控制器)、影像通讯网络、影像显示系统(显示工作站)、影像存档系统、影像打印和输出系统等6个单元 。

二、产生的背景和原因

伦琴发现X射线后的一百多年里，医学成像科学与技术对放射诊断学的主要贡献是创造了多种成像方式，例如：、、、、、、、等，这些新的医学成像技术为临床提供了丰富的影像学资料，极大地方便了医生的诊断，但与此同时所产生的大量的影像资料对医院的管理提出了更高的要求。传统的胶片备份，人工管理的方法不仅要耗费大量的资金、场地和人力，而且存在着丢失资料、

查找困难、存储时间短等问题。显然这种方法已经远远不能满足医院迅速增长的业务要求，迫切需要一种自动化的影像管理系统来代替它，这已成为每一家医院面临的急迫需要解决的问题。

伴随着高速计算设备、网络通讯及图像处理技术的飞速发展而产生的“医学影像存取与传输系统”( )为以上问题的彻底解决提供了一种先进的技术手段。据估算，在一家医院中放射成像（，即将医学影像成像到传统的胶片上）的工作，其工作量通常占影像室工作量的60％至70％。系统可以大大降低该工作量的比例，提高影像室的工作效率。系统的使用不但为医院达到无胶片化环境提供了解决的方案，而且为今后进一步实现远程医疗、远程教学、远程学术交流和计算机辅助的医学影像诊断提供了支撑环境。
