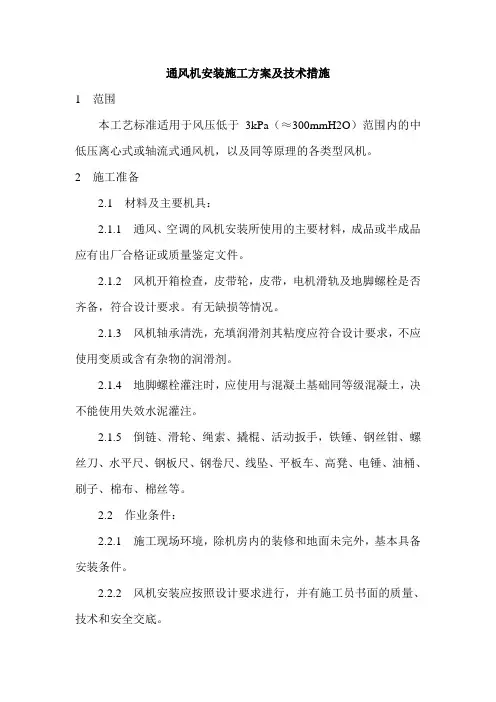

通风机安装施工方案及技术措施
1 范围
本工艺标准适用于风压低于3kPa（≈300mmH2O）范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。
2 施工准备
2.1 材料及主要机具：
2.1.1 通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
2.1.2 风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求。有无缺损等情况。
2.1.3 风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
2.1.4 地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。
2.1.5 倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。
2.2 作业条件：
2.2.1 施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。
2.2.2 风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。 3 操作工艺
3.1 工艺流程：
基础验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收
3.2 基础验收
3.2.1 风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
3.2.2 风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
3.3 通风机开箱检查应符合下列规定：
3.3.1 按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
3.3.2 叶轮旋转方向应符合设备技术文件的规定。
3.3.3 进、出风口应有盖板严密遮盖。检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。

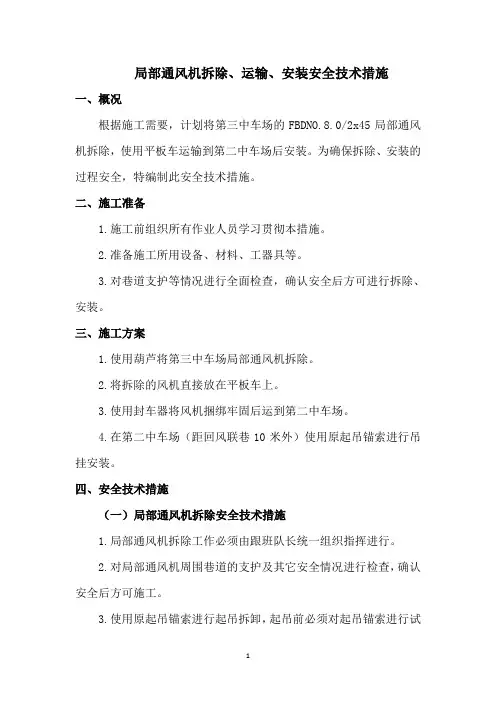

1 局部通风机拆除、运输、安装安全技术措施
一、概况
根据施工需要，计划将第三中车场的FBDNO.8.0/2x45局部通风机拆除，使用平板车运输到第二中车场后安装。为确保拆除、安装的过程安全，特编制此安全技术措施。
二、施工准备
1.施工前组织所有作业人员学习贯彻本措施。
2.准备施工所用设备、材料、工器具等。
3.对巷道支护等情况进行全面检查，确认安全后方可进行拆除、安装。
三、施工方案
1.使用葫芦将第三中车场局部通风机拆除。
2.将拆除的风机直接放在平板车上。
3.使用封车器将风机捆绑牢固后运到第二中车场。
4.在第二中车场（距回风联巷10米外）使用原起吊锚索进行吊挂安装。
四、安全技术措施
（一）局部通风机拆除安全技术措施
1.局部通风机拆除工作必须由跟班队长统一组织指挥进行。
2.对局部通风机周围巷道的支护及其它安全情况进行检查，确认安全后方可施工。
3.使用原起吊锚索进行起吊拆卸，起吊前必须对起吊锚索进行试2 验，只有抗拔力不低于120kN后方可使用，否则重新打设起吊锚索。
4.拆除通风机前，首先切断通风机电源，然后拆除电源线。
5.起吊时，严禁使用不完好的葫芦作为起吊工具，起吊用的钩、链、锁具等工具必须具有足够的安全系数。起吊前要有专人检查起吊工具，手拉葫芦的主链及小链无变形，运转灵活；护罩齐全紧固，不干涉手链、链盘；葫芦自锁性能好，钩头完好，销轴牢靠。不得在使用中擅自拆卸双链葫芦的钩头作为单链葫芦使用。
6.起吊时先慢慢试吊，各连接处及受力处必须严密监视。
7.起吊时，周围3米之内严禁人员干其他工作或逗留。
8.在进行吊装作业时，作业人员应听清指挥人员的信号，严格按信号作业，严禁违章作业。
9.设备起吊就位后，应放置稳固，重心高的物体应采取防倒措施后，方可拆除起吊工具。
10、施工现场严禁嬉戏打闹，严禁酒后或情绪不正常者参与回撤工作，回撤过程中必须具备充沛的精力。
（二）局部通风机运输

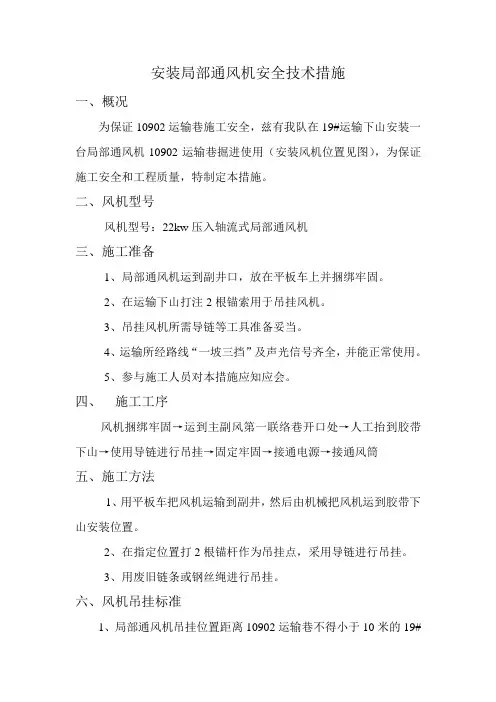

安装局部通风机安全技术措施
一、概况
为保证10902运输巷施工安全，兹有我队在19#运输下山安装一台局部通风机10902运输巷掘进使用（安装风机位置见图），为保证施工安全和工程质量，特制定本措施。
二、风机型号
风机型号：22kw压入轴流式局部通风机
三、施工准备
1、局部通风机运到副井口，放在平板车上并捆绑牢固。
2、在运输下山打注2根锚索用于吊挂风机。
3、吊挂风机所需导链等工具准备妥当。
4、运输所经路线“一坡三挡”及声光信号齐全，并能正常使用。
5、参与施工人员对本措施应知应会。
四、 施工工序
风机捆绑牢固→运到主副风第一联络巷开口处→人工抬到胶带下山→使用导链进行吊挂→固定牢固→接通电源→接通风筒
五、施工方法
1、用平板车把风机运输到副井，然后由机械把风机运到胶带下山安装位置。
2、在指定位置打2根锚杆作为吊挂点，采用导链进行吊挂。
3、用废旧链条或钢丝绳进行吊挂。
六、风机吊挂标准
1、局部通风机吊挂位置距离10902运输巷不得小于10米的19#
皮带下山进风流中。
2、局部通风机吊挂在巷道水沟侧，吊挂在皮带上方。
3、局部通风机沿巷道轴线走向进行吊挂。
七、安全注意事项
1、所有参与施工人员认真学习本措施。
2、局部通风机用平板车运输前，必须捆绑牢固。
3、在斜巷施工时，挡车杠必须处于常闭状态，严格执行“行车不行人，行人不行车”，红灯时及时进入躲避硐。
4、在装卸风机时，在矿车下方必须使用阻车器，矿车下方施工人员要站立靠帮，卸料完成后，将U型矿车复原，插上保险销后再打点提升矿车，严禁野蛮卸料。
5、打吊挂眼时，操作人员不准戴手套，不准用手握转动的钎子，确保安全作业；打眼期间，不要一味加大气腿推力，以免降低打眼速度，造成卡钻、断钎、崩裂刀刃等事故；凿岩机回落时，手不要扶在气腿上，以防伤手；风动设备安装、拆卸时，上一级阀门应处于关闭状态；严禁用铁丝代替U型卡。
11轨道下山一坡安装局部通风机
安全技术措施
编 号：
施工单位：
队 长：
技术主管：
编 制：
编制时间： 年 月 日
11轨道下山一坡安装局部通风机
安全技术措施
一、概况
为解决11轨道下山一坡锐角通风及安装猴车问题，在11轨道下山一坡S5点向下0.6米处开口掘进巷道作为甩车场使用，甩车场掘进20.4米，需安装一部局部通风机，保证掘进期间巷道内有足够风量。为保证安装工作顺利进行，特制定安全措施。
二、工作标准
1、局部通风机在平地必须经检查，各项性能符合要求方可运往井下使用。
2、局部通风机安装在11轨道下山一坡下部车场口以上不小于10米处。
3、风机接地极必须打设牢固
二、安全技术措施
1、凡参加检修的所有人员，必须按时参加班前会，认真听取本措施的贯彻，凡未听取本措施贯彻或未在措施上签字的一律不得参加检修。
2、施工负责人应提前到达检修地点，进行“敲帮问顶” 检查巷道内顶板和其他安全情况，在确保安全并向所有施工的人员交代施工中所应注意的安全事项后，方可开始施工。
3、施工负责人要统筹兼顾，统一考虑，并协调好各项目的作业顺序，相互关系，确保各检修项目之间不发生相互影响。 4、所有参加检修的人员必须保持良好的精神状态，班前饮酒者和精神状态不佳的严禁入井参加工作。
5、参加检修的人员应熟悉各运输设备的结构、工作原理、安装程序和注意事项，并始终遵守安全操作规程，注意人身和设备安全。
6、停、送电时，严格执行专人停、送电制度，停、送电人员要切实负责，施工期间不得私自离开工作岗位，在未接到施工负责人通知前，不得脱离工作岗位和进行停、送电作业。
7、对设备进行试运转期间，1108下顺槽内所有人员撤至-240水平东运输巷，待试运行正常后，确认设备运行安全可靠，施工负责人组织人员清理施工现场并检查随身所携带工具，确保工具不遗留在施工现场，搞好文明生产。
