电能的输送知识点总结

第 1 页 共 4 页 电能的输送知识点讲解相关总结_

下面是高中物理第五章交变电流第五节电能的输送相关知识点讲解总结，大家可参考学习哦

一、引入新课

为了合理利用水、煤等能源，发电站通常修建在靠近这些天然能源的地方。但用的工厂、生活用户分布却很广泛，有的离电厂很远。因此就需要把电能输送到远方，电能便于输送，用输电导线把发电机和用电设备连接起来，就可以输送电能。这就是输送电能的一个优点。

输送电能的基本要求是：安全可靠、保质、经济

可靠指保证供电线路可靠地工作，少有故障和停电；保质，就是保证电能的质量 电压、频率稳定；经济，则是输电线路建造和运行的费用低，电能损耗少，电价低。

二、新课教学

1．输电导线上的功率损耗

任何导线都是具有电阻的，因而输电过程中必然有一部分电能转化成热而损失。

功率损失：P损＝I2R 第 2 页 共 4 页 这种损耗显然是非常浪费的，我们要尽量减少。一般要求这种损失不超过输电功率的10％

怎样减少输电的功率损耗呢？可以有两种方法：

一种是减少导线的电阻。由可知，当L一定时，为了减小电阻，可选用电阻率小、截面积S大的导线，目前一般用电阻率较小的铜或铝作导线材料。但是要增大导线的截面积，就要多耗费金属材料，这不但使造价提高，而且会使金属导线太重，甚至实际无法做到。

例1：把功率为200KW的电能用铝线输送到10Km以外的地方，要使功率损耗为输电功率的10％，用110V的电压输电，导线的截面积约需多大？（ ＝2.9 10-8 m）

(P损＝200 103 10％＝UI，I＝P损/U＝181A ；P损＝I2R 求得S=96000mm2)

另一种方法是减小导线中的电流，在导线电阻不变的情况下，电流如果减小为原来的百万分之一，功率损失P损＝I2R就减小为原来的万分之一。输电功率的大小不能随意改变，由P＝UI可知，当P一定时，只要提高U，就能减小I。这就是要采用高压输电的道理。

例2：在例1中，若把电压提高100倍，即11KV，则导线的截面积只需9.6mm2。

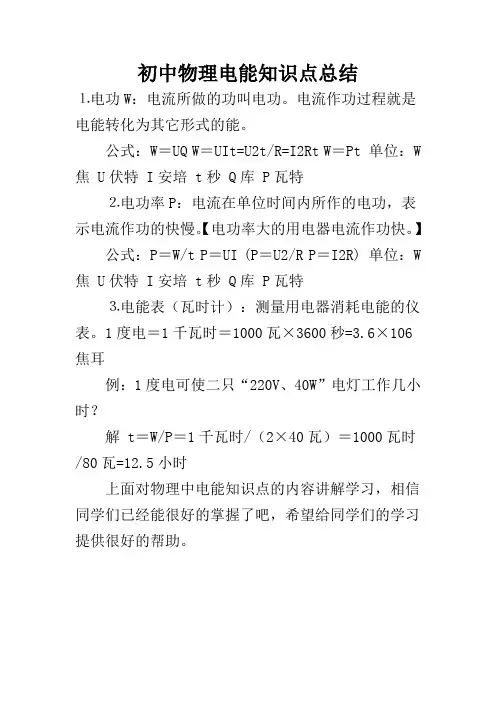

初中物理电能知识点总结

⒈电功W：电流所做的功叫电功。电流作功过程就是电能转化为其它形式的能。

公式：W＝UQ W＝UIt=U2t/R=I2Rt W＝Pt 单位：W焦 U伏特 I安培 t秒 Q库 P瓦特

⒉电功率P：电流在单位时间内所作的电功，表示电流作功的快慢。【电功率大的用电器电流作功快。】

公式：P＝W/t P＝UI (P＝U2/R P＝I2R) 单位：W焦 U伏特 I安培 t秒 Q库 P瓦特

⒊电能表（瓦时计）：测量用电器消耗电能的仪表。1度电＝1千瓦时＝1000瓦×3600秒=3.6×106焦耳

例：1度电可使二只“220V、40W”电灯工作几小时？

解 t＝W/P＝1千瓦时/（2×40瓦）＝1000瓦时/80瓦=12.5小时

上面对物理中电能知识点的内容讲解学习，相信同学们已经能很好的掌握了吧，希望给同学们的学习提供很好的帮助。

知识点3：电能的输送

1．远距离输电

一定要画出远距离输电的示意图来，包括发电机、两台变压器、输电线等效电阻和负载电阻。并按照规范在图中标出相应的物理量符号。一般设两个变压器的初、次级线圈的匝数分别也应该采用相应的符号来表示。

从图中应该看出功率之间的关系是：122334=+=,;PPPPPPPPP电损线，

电压之间的关系是：1133232244,,=UnUnUUUUUnUn线损

电流之间的关系是：1234232143,,=rInInIIIIInIn线

可见其中电流之间的关系最简单，23=rIIII线中只要知道一个，另两个总和它相等。因此电流往往是这类问题的突破口．．．．．．．．．．．．．。

2、输电线上的功率损失和电压损失

输电线上的功率损失和电压损失也是需要特别注意的．．．．．．．．．．．．．．．．．．．．．．．。分析和计算时都必须用222,PIrUIr损损，能用2UPr损损。特别重要的是要求会分析输电线上的功率损失22221=PLPUSUS电损，．

电路中电能损失22=电损线PPRU，2=电损线PURU，当用此式时，电压用输电电压来计算．

由此得出结论：

⑴减少输电线功率损失的途径是提高输电电压或增大输电导线的横截面积，当然选择前者。

⑵若输电线功率损失已经确定，那么升高输电电压能减小输电线截面积，从而节约大量金属材料和架设电线所需的钢材和水泥，还能少占用土地。

需要引起注意的是课本上强调：输电线上的电压损失，除了与输电线的电阻．．．．．．．．．．．．．．．．．．．有关，还与感抗和容抗有关．．．．．．．．．．．．。当输电线路电压较高、导线截面积较大时，电抗造成的电压损失比电阻造成的还要大。

4．(2019·衡水模拟)如图所示为某山区小型电站输电示意图，发电厂发出U1＝2202sin(100πt) V的交流电通过变压器升压后进行高压输电，接近用户时再通过降压变压器降压给用户供电，图中高压输电线部分总电阻为r，负载端的电压表是理想交流电表，下列有关描述正确的是( )

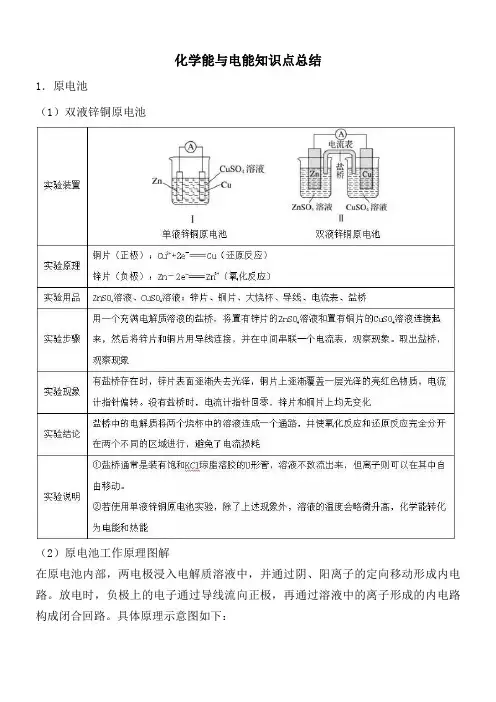

化学能与电能知识点总结

1．原电池

（1）双液锌铜原电池

（2）原电池工作原理图解

在原电池内部，两电极浸入电解质溶液中，并通过阴、阳离子的定向移动形成内电路。放电时，负极上的电子通过导线流向正极，再通过溶液中的离子形成的内电路构成闭合回路。具体原理示意图如下：

（2）对原电池装置的认识

①从反应角度认识原电池

原电池中有电流通过，因此其中一定存在电子的得失，其总反应一定是氧化还原反应。当原电池工作时，负极失电子被氧化，发生氧化反应；正极得电子被还原，发生还原反应。因此，只有氧化还原反应才能被设计成原电池，但是要注意，原电池中存在的氧化反应与还原反应是分开进行的。

②从能量角度认识原电池

氧化还原反应有放热反应和吸热反应，一般放热反应才能将化学能转变为电能，产生电流。

③从组成角度认识原电池

a．要有两个电极。这两个电极的活泼性一般是不同的，一般情况下，负极是活泼性较强的金属，正极是活泼性较弱的金属或能导电的材料（包括非金属或某些氧化物，如石墨、氧化铅等），但只要求负极能与电解质溶液自发发生氧化还原反应，与正极能否发生反应无关。

b．两电极必须插入电解质溶液中。非电解质由于不导电，不能参与形成原电池。

c．必须形成闭合回路。闭合回路的形式是多种多样的，最常见的是通过导电将正、负极相连，也可以将两种金属材料相接触再插入电解质溶液中，日常生活中的合金则是两种材料相互熔合在一起形成正、负极。因此在判断是否形成闭合回路时，不能只看是否有导线。如闭合回路可以有如下形式：

d．能自发地发生氧化还原反应，若不能自发发生反应，则不能形成原电池。而自发发生的氧化还原反应不一定是电极与电解质溶液反应，也可能是电极与电解质溶液中溶解的氧气反应，如将铁与碳棒插入硫酸铜溶液中与食盐水中的反应不一样。

④从转移角度认识原电池

原电池工作时，能够发生电子、离子的定向移动，能够形成外电路与内电路。在原电池中，外电路通过电子的定向移动形成电流，电子从负极流出，从正极流入，电流的方向与电子移动的方向相反；在原电池内部则由电解质溶液与电极构成内电路，内电路中的电流通过离子的定向移动来形成（阳离子移向正极，阴离子移向负极）。因此，电子的流向仅限在外电路，而电解质溶液中没有电子流过，但电流在内、外电路同时形成。
