安川伺服驱动器原理及常见故障总结

安川伺服器警报代码和故障排除2010-09-10 17:20:38| 分类：维修的资料阅读51 评论0字号：大中小订阅A.02 使用者参数失效服务器EEPROM 资料异常A.03 主电路译码器异常电源电路侦测异常A.04 使用者参数异常使用者参数设定超出许可范围A.05 组合错误伺服马达与伺服驱动器容量不匹配A.10 过电流或散热器过热有一过电流流过IGBT散热器过热A.30 回生异常回生电路故障或回生电阻故障A.32 回生过载回生电能超过回生电阻容量A.40 DC 过电压主回路DC 过电压A.41 DC 低电压主回路DC 低电压A.51 超速马达转速过高A.71 过载高负载马达大量超过额定转矩下操作数秒或数十秒A.72 过载低负载马达大量超过额定转矩下连续操作A.73 动态制动器过载当动态制动器作用时旋转的能量超过动态制动器电阻容量A.74 突波电流限制器过载主电路电源在ON 与OFF 间频频转变A.7A散热器过热服务器的散热器过热A.81 绝对值编码器备用电池错误所有的绝对编码器电源均已失效且位置数据已被消除A.82 编码器CHECK SUM 检查错误编码器内存的CHECK SUM 检查结果不正确A.83 绝对值编码器电池错误绝对值编码器电池电压降低A.84 绝对值编码器资料错误所收到的绝对资料异常A.85 绝对值编码器超速当电源接上时编码器高速旋转A.86 编码器过热编码器内部温度太高A.b1 速度指令输入读出错误指令速度输入的A/D 转换器故障A.b2 转矩指令输入读出错误指令转矩输入的A/D 转换器故障A.bF 系统警报服务器内发生一个系统故障A.C1 伺服超速运转伺服马达失控AC8 绝对值编码器清除异常及多次转动限制设定异常绝对值编码器多次转动未正确清除或设定A.C9 编码器通讯错误服务器与编码器间无法通讯A.CA编码器参数错误编码器参数故障A.Cb 编码器回授错误与编码器的通讯内容不正确A.d0 位置错误脉冲满溢位置偏差脉冲超过参数Pn505A.F1 电源线欠相主电源一相未接CPF00 操作器传输错误操作器与服务器传输失效。

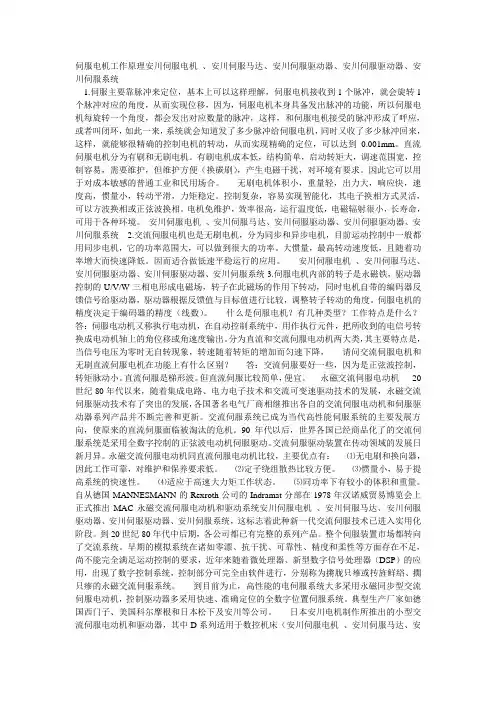

伺服电机工作原理安川伺服电机、安川伺服马达、安川伺服驱动器、安川伺服驱动器、安川伺服系统1.伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。

直流伺服电机分为有刷和无刷电机。

有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。

因此它可以用于对成本敏感的普通工业和民用场合。

无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。

控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。

电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

安川伺服电机、安川伺服马达、安川伺服驱动器、安川伺服驱动器、安川伺服系统2.交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。

大惯量，最高转动速度低，且随着功率增大而快速降低。

因而适合做低速平稳运行的应用。

安川伺服电机、安川伺服马达、安川伺服驱动器、安川伺服驱动器、安川伺服系统3.伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

伺服电机的精度决定于编码器的精度（线数）。

什么是伺服电机？有几种类型？工作特点是什么？答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。

伺服驱动器常见故障的原因及对策
一、温度过高
对策：可以采取以下措施预防和解决这个问题：
1.安装风扇进行散热，提高驱动器的散热效果。

2.定期检查驱动器的温度，及时清理驱动器周围的灰尘和杂物。

3.如有条件，可以加装温度控制器，及时控制驱动器的温度。

二、电源故障
对策：可以采取以下措施预防和解决这个问题：
1.确保驱动器的电源连接牢固，接触良好。

2.检查电源质量，如有问题及时更换或修理电源。

3.安装稳压装置或UPS，保持电源的稳定。

三、信号干扰
对策：可以采取以下措施预防和解决这个问题：
1.安装滤波器，减少信号干扰。

2.确保信号线与电源线隔离，防止电磁干扰。

3.增加屏蔽层，提高信号线的抗干扰能力。

四、过载保护
对策：可以采取以下措施预防和解决这个问题：
1.对驱动器进行合理的负荷分配，不要超负荷运行。

2.增加过载保护装置，及时保护驱动器。

五、故障诊断
当伺服驱动器出现故障时，很多时候需要对故障进行诊断，找出故障的具体原因。

对策：可以采取以下措施预防和解决这个问题：
1.根据驱动器的使用说明书，对照故障现象进行排查。

2.检查驱动器的接线情况，确保连接正确。

3.使用相关的仪器进行故障诊断，找出故障原因。

以上是一些常见的伺服驱动器故障原因以及相应的对策。

当然，在实际操作过程中，还有很多其他可能出现的故障情况，需要根据具体的情况进行分析和解决。

总之，要保证伺服驱动器的正常运行，应该定期进行维护、检查，并及时采取措施预防和解决故障。

常见的伺服驱动器故障及处理方法伺服驱动器是一种控制电机运动的装置，用于将控制信号转换为电机运动。

然而，由于各种原因，伺服驱动器可能会发生故障，导致电机无法正常运转。

以下是一些常见的伺服驱动器故障及处理方法：1.电源故障：伺服驱动器的电源供应不稳定或无法正常工作，可能导致电机运动异常或停止。

处理方法包括检查电源连接是否稳定，更换或修复电源供应设备。

2.控制信号故障：伺服驱动器的控制信号传输发生故障，使电机无法按预期进行运动。

处理方法包括检查信号线是否连接正确，信号是否在传输过程中受到干扰，更换或修复信号传输设备。

3.电机故障：伺服驱动器无法正确控制电机运动的一个常见原因是电机本身出现故障。

处理方法包括检查电机是否受损或烧毁，更换故障电机。

4.参数设置错误：伺服驱动器的参数设置与实际应用要求不匹配，导致电机无法正常工作。

处理方法包括检查伺服驱动器的参数设置是否正确，根据实际需求重新配置参数。

5.过载保护：伺服驱动器可能会出于过载保护的目的停止电机运动。

处理方法包括检查负载是否过重或电机是否存在其他故障，减少负载或修复电机问题。

6.温度过高：伺服驱动器长时间工作可能导致温度过高而停止运行。

处理方法包括检查散热设备是否正常工作，增加散热效果或降低工作负载。

7.通讯故障：伺服驱动器与其他设备之间的通讯故障可能导致电机无法正常运行。

处理方法包括检查通讯线路是否连接正确，通讯协议是否一致，修复或替换通讯设备。

8.机械部件故障：伺服驱动器的机械结构或传动部件出现故障可能导致电机无法运动。

处理方法包括检查机械部件是否受损或磨损，修复或更换故障部件。

9.乱码或干扰：伺服驱动器可能会受到外部干扰或电磁干扰导致运动异常。

处理方法包括检查干扰源并采取隔离措施，加装屏蔽设备或更换信号处理设备。

10.软件故障：伺服驱动器的控制软件可能出现错误或崩溃，导致电机无法正常运行。

处理方法包括重启伺服驱动器，重新安装或更新软件。

伺服驱动器常有故障的原由及对策伺服驱动器因为长时间的使用，不免会出现故障，最重要的是实时查找出原由，对应解决故障，提早恢复正常使用。

小编在这整理伺服驱动器常有的故障原由及对策供大家参考。

1、伺服电机在有脉冲输出时不运行，怎样办理?①监督控制器的脉冲输出目前值以及脉冲输出灯能否闪耀，确认指令脉冲已经执行并已经正常输出脉冲 ;②检查控制器到驱动器的控制电缆，动力电缆，编码器电缆能否配线错误，损坏或许接触不良 ;③检查带制动器的伺服电机其制动器能否已经翻开;④监督伺服驱动器的面板确认脉冲指令能否输入;⑤ Run 运行指令正常 ;⑥控制模式务必选择地点控制模式;⑦伺服驱动器设置的输入脉冲种类和指令脉冲的设置能否一致;⑧保证正转侧驱动严禁，反转侧驱动严禁信号以及偏差计数器复位信号没有被输入，脱开负载而且空载运行正常，检查机械系统。

2、伺服电机高速旋转时出现电机偏差计数器溢犯错误，怎样办理?①高速旋转时发生电机偏差计数器溢犯错误;对策：检查电灵活力电缆和编码器电缆的配线能否正确，电缆能否有损坏。

②输入较长指令脉冲时发生电机偏差计数器溢犯错误;对策：a. 增益设置太大，从头手动调整增益或使用自动调整增益功能;b. 延伸加减速时间 ;c. 负载过重，需要从头选定更大容量的电机或减少负载，加装减速机等传动机构提高负荷能力。

③运行过程中发生电机偏差计数器溢犯错误。

对策：a. 增大偏差计数器溢出水平设定值;b. 减慢旋转速度 ;c. 延伸加减速时间 ;d. 负载过重，需要从头选定更大容量的电机或减少负载，加装减速机等传动机构提升负载能力。

3、伺服电机做地点控拟订位严禁，怎样办理?① 第一确认控制器实质发出的脉冲目前值能否和预料的一致，如不一致则检查并修正程序 ;② 监督伺服驱动器接收到的脉冲指令个数能否和控制器发出的一致，如不一致则检查控制线电缆 ;③检查伺服指令脉冲模式的设置能否和控制器设置得一致，如CW/CCW仍是脉冲+方向;④伺服增益设置太大，试试从头用手动或自动方式调整伺服增益;⑤ 伺服电机在进行来去运动时易产生积累偏差，建议在工艺同意的条件下设置一个机械原点信号，在偏差高出同意范围以行进行原点搜寻操作;⑥机械系统自己精度不高或传动机构有异样( 如伺服电机和设施系统间的联轴器部发生偏移等 ) 。

安川伺服驱动器的常用故障代码集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]安川伺服驱动器的常用故障代码绝对值数据错绝对值错误或没收到参数中断用户参数检测不到参数设置错误用户参数设置超出允许值？过流电源变压器过流再生电路检查错误再生电路检查错误位置错误脉冲溢出位置错误,脉冲超出参数Cn-1E设定值主电路电压错误主电路电压出错过速电机转速过快过载(大负载)电机几秒至几十秒过载运行过载(小负载)电机过载下连续运行绝对值编码器差错绝对值编码器每转脉冲数出错ssszxxf 绝对值编码器失效绝对值编码器电源不正常绝对值编码器检测错误绝对值编码器检测不正常绝对值编码器电池错误绝对值编码器电池电压不正常绝对值编码器数据不对绝对值编码器数据接受不正常绝对值编码器转速过高电机转速超过400转/分后编码器打开过热驱动器过热给定输入错误伺服驱动器CPU检测给定信号错误伺服过运行伺服电机(编码器)失控编码器输出相位错误编码器输出A、B、C相位出错编码器A相B相断路编码器A相B相没接编码器C相断路编码器C相没接电源缺相主电源一相没接电源失电电源被切断CPF00手持传输错误1通电5秒后,手持与连接仍不对CPF01手持传输错误2传输发生5次以上错误无错误操作状态不正常安川伺服报警代码报警代码报警名称主要内容绝对值数据错误不能接受绝对值数据或接受的绝对值数据异常参数破坏用户常数的“和数校验”结果异常用户常数设定错误设定的“用户常数”超过设定范围电流过大功率晶体管电流过大测出再生异常再生处理回路异常位置偏差脉冲溢出位置偏差脉冲超出了用户常数“溢出(Cn-1E)”的值测出主回路电压异常主回路异常速度过大电机的回转速度超出检测电平超高负荷大幅度超过额定转矩运转数秒-数十秒超低负荷超过额定转矩连续运转绝对值编码器错误绝对值编码器一转的脉冲数异常绝对值编码器备份错误绝对值编码器的三个电源（+5v,电池组内部电容器）都没电了绝对值编码器和数校验错误绝对值编码器内存的“和数校验”结果异常绝对值编码器电池组错误绝对值编码器的电池组电压异常绝对值编码器数据错误收受的绝对值数据异常绝对值编码器超速绝对值编码器通电源时，转速达400r/min以上散热片过热伺服单元的散热器过热指令输入阅读错误伺服单元的CPU不能检测指令输入伺服失控伺服电机（编码器）失控测出编码器相位差编码器的A,B,C三相输出的相位异常编码器A相，B相断线编码器的A相，B相断线编码器C相断线编码器C相断线电源线缺相主电源有一相没连接瞬时停电错误在交流电中，有超过一个电源周期的停电发生CPF00 数字操作器通讯错误-1 通电5秒后，还不能和伺服单元通讯CPF01 数字操作器通讯错误-2 连续发生5次数据通讯不好无错误显示显示正常动作状态编码器通讯故障（此故障一般都是编码器断线造成的，故障代码只有接好线后才会自动消失）A32 回生过载，回生电能超过回生电阻容量。

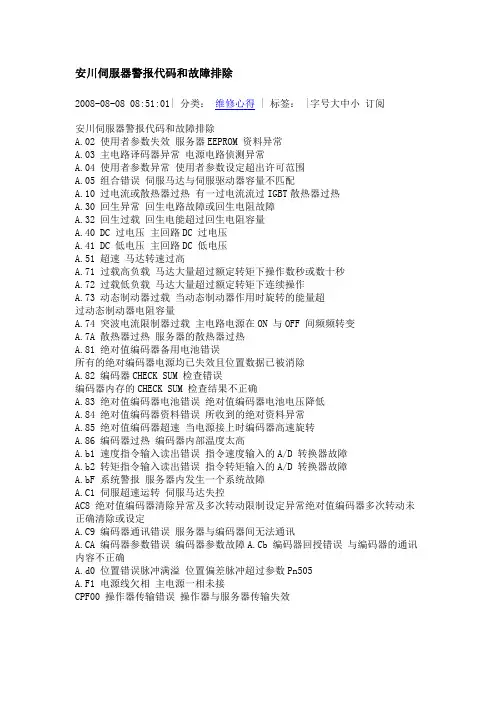

安川伺服器警报代码和故障排除2008-08-08 08:51:01| 分类： 维修心得 | 标签： |字号大中小 订阅安川伺服器警报代码和故障排除A.02 使用者参数失效 服务器EEPROM 资料异常A.03 主电路译码器异常 电源电路侦测异常A.04 使用者参数异常 使用者参数设定超出许可范围A.05 组合错误 伺服马达与伺服驱动器容量不匹配A.10 过电流或散热器过热 有一过电流流过IGBT散热器过热A.30 回生异常 回生电路故障或回生电阻故障A.32 回生过载 回生电能超过回生电阻容量A.40 DC 过电压 主回路DC 过电压A.41 DC 低电压 主回路DC 低电压A.51 超速 马达转速过高A.71 过载高负载 马达大量超过额定转矩下操作数秒或数十秒A.72 过载低负载 马达大量超过额定转矩下连续操作A.73 动态制动器过载 当动态制动器作用时旋转的能量超过动态制动器电阻容量A.74 突波电流限制器过载 主电路电源在ON 与OFF 间频频转变A.7A 散热器过热 服务器的散热器过热A.81 绝对值编码器备用电池错误所有的绝对编码器电源均已失效且位置数据已被消除A.82 编码器CHECK SUM 检查错误编码器内存的CHECK SUM 检查结果不正确A.83 绝对值编码器电池错误 绝对值编码器电池电压降低A.84 绝对值编码器资料错误 所收到的绝对资料异常A.85 绝对值编码器超速 当电源接上时编码器高速旋转A.86 编码器过热 编码器内部温度太高A.b1 速度指令输入读出错误 指令速度输入的A/D 转换器故障A.b2 转矩指令输入读出错误 指令转矩输入的A/D 转换器故障A.bF 系统警报 服务器内发生一个系统故障A.C1 伺服超速运转 伺服马达失控AC8 绝对值编码器清除异常及多次转动限制设定异常绝对值编码器多次转动未正确清除或设定A.C9 编码器通讯错误 服务器与编码器间无法通讯A.CA 编码器参数错误 编码器参数故障A.Cb 编码器回授错误 与编码器的通讯内容不正确A.d0 位置错误脉冲满溢 位置偏差脉冲超过参数Pn505A.F1 电源线欠相 主电源一相未接CPF00 操作器传输错误 操作器与服务器传输失效。

常见的伺服驱动器故障及处理方法伺服驱动器是一种用于控制伺服电机的装置，通常用于工业自动化领域。

由于长时间运行和受各种条件的影响，伺服驱动器可能会出现各种故障。

以下是一些常见的伺服驱动器故障及其处理方法。

1.电压不稳定：当电压波动较大时，可能导致伺服驱动器无法正常工作。

解决方法是使用稳压器来稳定电压，或者使用电压稳定器来提供稳定的电压。

2.过载保护：当负载超过伺服驱动器的额定功率时，可能会触发过载保护，导致伺服驱动器停止工作。

解决方法是检查负载是否超过额定功率，并相应调整负载或更换更高功率的伺服驱动器。

3.温度过高：长时间运行或工作环境温度过高可能导致伺服驱动器过热，从而影响其性能和寿命。

解决方法是确保伺服驱动器安装在通风良好的位置，并定期清理散热器或风扇，以确保良好的散热。

4.通信故障：伺服驱动器通常通过串口或以太网进行通信。

当通信线路中断或存在故障，伺服驱动器可能无法接收或发送指令。

解决方法是检查通信线路是否连接良好，并确保使用可靠的通信设备。

5.编码器故障：编码器是伺服驱动器用于检测电机位置和速度的关键部件。

编码器故障可能导致伺服电机无法准确运动。

解决方法是检查编码器连接是否正确，并进行必要的校准或更换编码器。

6.电源故障：伺服驱动器的电源故障可能导致其无法正常工作。

解决方法是检查电源连接是否稳定，并检查电源是否符合伺服驱动器的要求。

7.控制信号故障：伺服驱动器的控制信号故障可能导致无法实现所需的运动。

解决方法是检查控制信号线路是否连接正确，并确保使用可靠的控制设备。

8.软件故障：伺服驱动器的软件故障可能导致其无法正常运行或反应迟缓。

解决方法是重新启动伺服驱动器，并更新或重新安装软件。

9.机械故障：伺服驱动器与机械设备紧密结合，机械故障可能导致伺服驱动器无法正常工作。

解决方法是检查机械部件是否损坏，并进行必要的修复或更换。

总之，及时识别和解决伺服驱动器故障是确保其正常工作和延长寿命的关键。

通过定期维护、良好的使用环境和合理操作，可以减少伺服驱动器故障的发生，并确保其在工业自动化生产中的稳定运行。

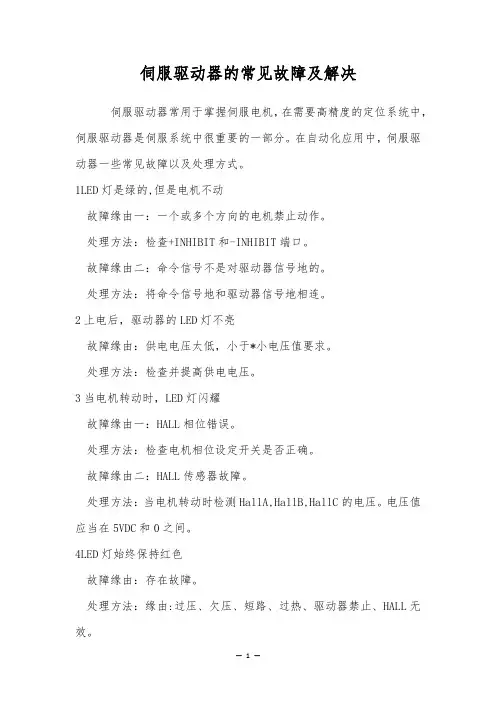

伺服驱动器的常见故障及解决伺服驱动器常用于掌握伺服电机，在需要高精度的定位系统中，伺服驱动器是伺服系统中很重要的一部分。

在自动化应用中，伺服驱动器一些常见故障以及处理方式。

1LED灯是绿的,但是电机不动故障缘由一：一个或多个方向的电机禁止动作。

处理方法：检查+INHIBIT和-INHIBIT端口。

故障缘由二：命令信号不是对驱动器信号地的。

处理方法：将命令信号地和驱动器信号地相连。

2上电后，驱动器的LED灯不亮故障缘由：供电电压太低，小于*小电压值要求。

处理方法：检查并提高供电电压。

3当电机转动时，LED灯闪耀故障缘由一：HALL相位错误。

处理方法：检查电机相位设定开关是否正确。

故障缘由二：HALL传感器故障。

处理方法：当电机转动时检测HallA,HallB,HallC的电压。

电压值应当在5VDC和0之间。

4LED灯始终保持红色故障缘由：存在故障。

处理方法：缘由:过压、欠压、短路、过热、驱动器禁止、HALL无效。

5电机失速故障缘由一：速度反馈的极性搞错。

处理方法：可以尝试以下方法：a.假如可能，将位置反馈极性开关打到另一位置。

(某些驱动器上可以)b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。

c.如使用编码器，将驱动器上的ENCA和ENCB对调接入。

d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。

故障缘由二：编码器速度反馈时，编码器电源失电。

处理方法：检查连接5V编码器电源。

确保该电源能供应足够的电流。

如使用外部电源，确保该电压是对驱动器信号地的。

6电机在一个方向上比另一个方向跑得快故障缘由一：无刷电机的相位搞错。

处理方法：检测或查出正确的相位。

故障缘由二：在不用于测试时，测试/偏差开关打在测试位置。

处理方法：将测试/偏差开关打在偏差位置。

故障缘由三：偏差电位器位置不正确。

处理方法：重新设定。

7示波器检查驱动器的电流监控输出端时，发觉它全为噪声，无法读出故障缘由：电流监控输出端没有与沟通电源相隔离(变压器)。

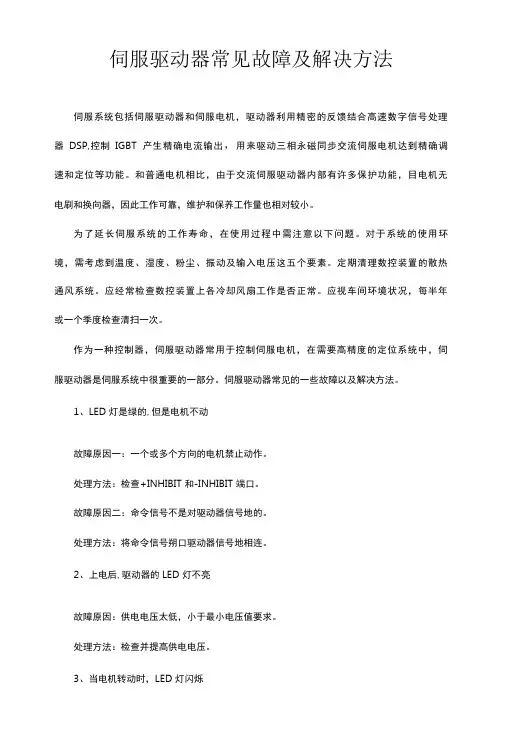

伺服驱动器常见故障及解决方法伺服系统包括伺服驱动器和伺服电机，驱动器利用精密的反馈结合高速数字信号处理器DSP,控制IGBT产生精确电流输出，用来驱动三相永磁同步交流伺服电机达到精确调速和定位等功能。

和普通电机相比，由于交流伺服驱动器内部有许多保护功能，目电机无电刷和换向器，因此工作可靠，维护和保养工作量也相对较小。

为了延长伺服系统的工作寿命，在使用过程中需注意以下问题。

对于系统的使用环境，需考虑到温度、湿度、粉尘、振动及输入电压这五个要素。

定期清理数控装置的散热通风系统。

应经常检查数控装置上各冷却风扇工作是否正常。

应视车间环境状况，每半年或一个季度检查清扫一次。

作为一种控制器，伺服驱动器常用于控制伺服电机，在需要高精度的定位系统中，伺服驱动器是伺服系统中很重要的一部分。

伺服驱动器常见的一些故障以及解决方法。

1、LED灯是绿的,但是电机不动故障原因一：一个或多个方向的电机禁止动作。

处理方法：检查+INHIBIT和-INHIBIT端口。

故障原因二：命令信号不是对驱动器信号地的。

处理方法：将命令信号朔口驱动器信号地相连。

2、上电后,驱动器的LED灯不亮故障原因：供电电压太低，小于最小电压值要求。

处理方法：检查并提高供电电压。

3、当电机转动时，LED灯闪烁故障原因一：HALL相位错误。

处理方法：检查电机相位设定开关是否正确。

故障原因二：HALL传感器故障。

处理方法：当电机转动时检测HallA,HallB,HallC的电压。

电压值应该在5VDC和0 之间。

4、LED灯始终保持红色故障原因：存在故障。

处理方法：原因:过压、欠压、短路、过热、驱动器禁止、HALL无效。

5、电机失速故障原因一：速度反馈的极性搞错。

处理方法：可以尝试以下方法：a.如果可能，将位置反馈极性开关打到另一位置。

（某些驱动器上可以）b.如使用测速机，将驱动器上的TACH +和TACH-对调接入。

c.如使用编码器，将驱动器上的ENCA和ENCB对调接入。

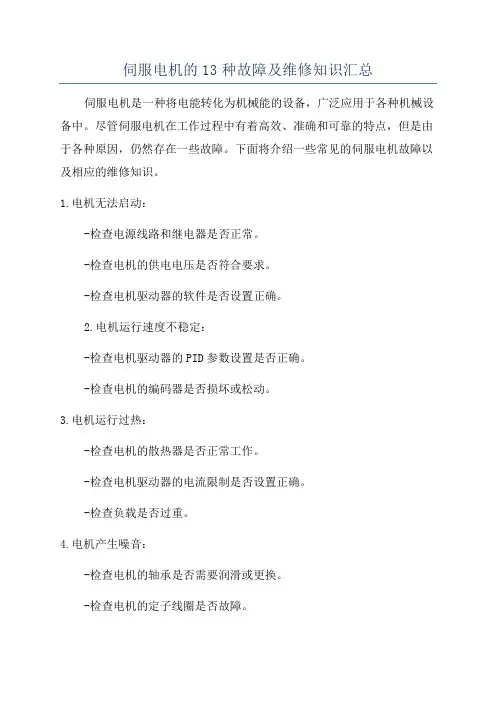

伺服电机的13种故障及维修知识汇总伺服电机是一种将电能转化为机械能的设备，广泛应用于各种机械设备中。

尽管伺服电机在工作过程中有着高效、准确和可靠的特点，但是由于各种原因，仍然存在一些故障。

下面将介绍一些常见的伺服电机故障以及相应的维修知识。

1.电机无法启动：-检查电源线路和继电器是否正常。

-检查电机的供电电压是否符合要求。

-检查电机驱动器的软件是否设置正确。

2.电机运行速度不稳定：-检查电机驱动器的PID参数设置是否正确。

-检查电机的编码器是否损坏或松动。

3.电机运行过热：-检查电机的散热器是否正常工作。

-检查电机驱动器的电流限制是否设置正确。

-检查负载是否过重。

4.电机产生噪音：-检查电机的轴承是否需要润滑或更换。

-检查电机的定子线圈是否故障。

5.电机振动：-检查电机是否与机床固定牢固。

-检查电机的平衡性。

6.电机控制精度低：-检查电机驱动器的PID参数设置是否正确。

-检查电机的编码器分辨率是否满足要求。

7.电机出现漏油：-检查电机的密封圈是否损坏。

-检查电机的润滑系统是否正常工作。

8.电机无法停止：-检查电机驱动器的停机指令是否正常传递。

-检查电机的反馈信号是否正常。

9.电机电流过大：-检查电机负载是否过重。

-检查电机驱动器的电流限制是否设置正确。

10.电机震荡：-检查电机的电源线路是否干净稳定。

-检查电机驱动器的PID参数设置是否正确。

11.电机输出功率下降：-检查电机的定子线圈是否烧损。

-检查电机的轴承是否损坏。

12.编码器信号异常：-检查编码器的连接线是否松动。

-检查编码器是否需要校准。

13.电机无法停留在设定位置：-检查电机驱动器的PID参数设置是否正确。

-检查电机的编码器是否损坏或松动。

维修故障通常需要一定的专业知识和技能。

在维修伺服电机时，应首先确保安全，并遵循以下步骤：1.确认故障现象：准确了解电机的故障现象和表现。

2.断电检查：断开电源，确保电机处于安全状态。

3.检查电缆连接：检查电机的电缆连接是否松动或损坏。

伺服驱动器在使用中遇到的问题和故障防范1. 引言伺服驱动器在工业自动化领域中扮演着重要的角色，广泛应用于各种机械设备中。

然而，在使用伺服驱动器的过程中，我们可能会遇到一些问题和故障。

本文将介绍常见的伺服驱动器问题，并提供相应的故障防范措施。

2. 伺服驱动器问题和故障2.1. 过载保护触发过载保护是伺服驱动器的安全机制之一，当负载过大时，会触发过载保护机制以保护伺服驱动器和负载。

然而，有时候我们可能会遇到误触发的情况。

造成过载保护触发的原因可能包括负载异常、过载参数设置不当等。

故障防范措施•确保负载处于正常工作范围内，不超过伺服驱动器的额定负载。

•仔细设置过载保护参数，根据实际负载情况进行调节。

2.2. 温度过高伺服驱动器工作时会产生一定的热量，如果无法有效散热，温度可能会升高，进而导致伺服驱动器故障。

温度过高的原因可能包括环境温度过高、散热装置故障等。

故障防范措施•确保伺服驱动器周围的环境温度不超过额定温度范围。

•定期清理散热装置，确保其正常工作。

2.3. 通信故障伺服驱动器与控制系统之间的通信非常重要，如果出现通信故障，可能导致伺服驱动器无法正常工作。

通信故障的原因可能包括通信线路故障、通信协议设置错误等。

故障防范措施•检查通信线路是否连接正常，排除线路故障。

•检查通信协议设置是否正确，确保与控制系统匹配。

2.4. 电源问题伺服驱动器的电源供应稳定与否直接影响其正常工作。

电源问题可能包括供电电压过高或过低、电源线路不稳定等。

故障防范措施•确保伺服驱动器的供电电压在额定范围内。

•选择稳定可靠的电源线路，避免电源波动影响伺服驱动器的工作。

3. 总结伺服驱动器在使用中可能会遇到过载保护触发、温度过高、通信故障以及电源问题等问题和故障。

为了预防这些问题的发生，需要正确设置参数、合理调整负载、确保散热装置正常工作、保持通信线路畅通、选择稳定的电源等。

通过以上的措施，我们可以最大程度地减少伺服驱动器故障的发生，保证其稳定和可靠的工作。

伺服电机常见故障分析伺服电机常见故障分析伺服电机常见故障分析伺服电机在使用中常常会碰到一些故障，这些故障都是什么原因产生的呢？该如何解决？1、电机产生轴电流电机的轴—轴承座—底座回路中电流称为轴电流。

轴电流的产生原因：1）磁场不对称；2）供电电流中有偕波；3）制造、安装不好，由于转子偏心造成气隙不匀；4）可拆式定子铁心两个半圆有缝隙；5）有扇形叠成式的定子铁心的拼片数目选择不合适。

危害：使伺服电机轴承表面或滚珠受到侵蚀，形成点状微孔，使轴承运转性能恶化，摩擦损耗和发热增加，最终造成轴承烧毁。

预防：1）消除脉动磁通和电源偕波（如在变频器输出侧加装交流电抗器）；2）电机设计时，将滑动轴承的轴承座和底座绝缘，滚动轴承的外端和端盖绝缘。

2、电机一般不能用于高原地区海拔高度对电机温升，电机容量（高压电机）及直流电机的换向均有不利影响，应注意以下三方面：1）海拔高，电机温升越大，输出功率越小，但当气温随海拔的升高而降低足以补偿海拔对温升的影响时，电机的额定输出功率可以不变；2）高压电机在高原时使用时要采取防电晕措施，海拔高度对直流电机换向不利，要注意碳刷材料的选用。

3、电机不宜轻载运行电机轻载运行时会造成：1）电机因数功率低；2）电机效率低，会造成设备浪费，运行不经济。

4、电机过热的原因1）负载过大；2）缺项；3）风道阻塞；4）低速运行时间过长；5）电源偕波过大。

5、久置不用的电机投入前需要做的工作1）测量定子，绕阻各项及绕阻对地绝缘电阻：绝缘电阴 R 应满足下式：R>UN/(1000+P/1000) (MΩ)UN：电机绕阻额定电压（V） P：电机功率（KW）对下 UN=380V 的电机 R>0.38 MΩ如绝缘电阻低，可：●电机空载运行2~3h 烘干；●用 30%额定电压的低压交流电通入绕阻或将三相绕阻串联后用直流电烘，保持电流在50%的额定电流；●用风机送入热空气或加热元件加热。

2）清理风机；3）更换轴承润滑脂。

伺服驱动器故障代码安川伺服驱动器维修经验总结1、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出;故障原因：电流监控输出端没有与交流电源相隔离（变压器）。

处理方法：可以用直流电压表检测观察。

2、电机在一个方向上比另一个方向跑得快;（1）故障原因：无刷电机的相位搞错。

处理方法：检测或查出正确的相位。

（2）故障原因：在不用于测试时，测试/偏差开关打在测试位置。

处理方法：将测试/偏差开关打在偏差位置。

（3）故障原因：偏差电位器位置不正确。

处理方法：重新设定。

3、电机失速;（1）故障原因：速度反馈的极性搞错。

处理方法：可以尝试以下方法。

a. 如果可能，将位置反馈极性开关打到另一位置。

（某些驱动器上可以）b. 如使用测速机，将驱动器上的TACH+和TACH-对调接入。

c. 如使用编码器，将驱动器上的ENC A和ENC B对调接入。

d. 如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。

（2）故障原因：编码器速度反馈时，编码器电源失电。

处理方法：检查连接5V编码器电源。

确保该电源能提供足够的电流。

如使用外部电源，确保该电压是对驱动器信号地的。

4、LED灯是绿的，但是电机不动;（1）故障原因：一个或多个方向的电机禁止动作。

处理方法：检查+INHIBIT 和–INHIBIT 端口。

（2）故障原因：命令信号不是对驱动器信号地的。

处理方法：将命令信号地和驱动器信号地相连。

5、上电后，驱动器的LED灯不亮;故障原因：供电电压太低，小于最小电压值要求。

处理方法：检查并提高供电电压。

6、当电机转动时，LED灯闪烁;（1）故障原因：HALL相位错误。

处理方法：检查电机相位设定开关（60°/120°）是否正确。

多数无刷电机都是120°相差。

（2）故障原因：HALL传感器故障处理方法：当电机转动时检测Hall A，Hall B，Hall C的电压。
