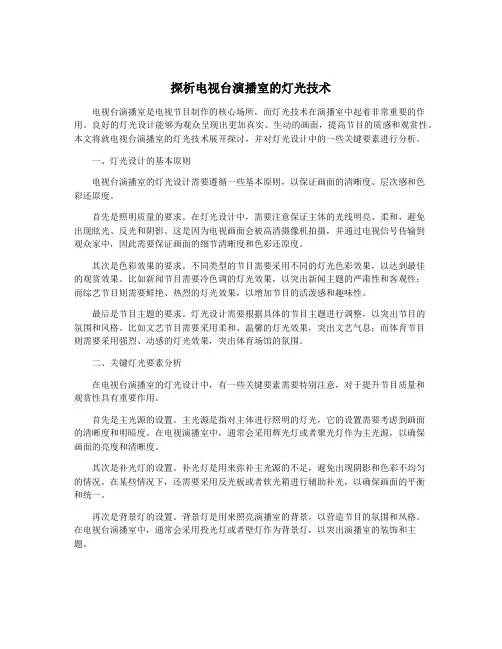

探析电视台演播室的灯光技术电视台演播室是电视节目制作的核心场所，而灯光技术在演播室中起着非常重要的作用。
良好的灯光设计能够为观众呈现出更加真实、生动的画面，提高节目的质感和观赏性。
本文将就电视台演播室的灯光技术展开探讨，并对灯光设计中的一些关键要素进行分析。
一、灯光设计的基本原则电视台演播室的灯光设计需要遵循一些基本原则，以保证画面的清晰度、层次感和色彩还原度。
首先是照明质量的要求。
在灯光设计中，需要注意保证主体的光线明亮、柔和，避免出现眩光、反光和阴影。
这是因为电视画面会被高清摄像机拍摄，并通过电视信号传输到观众家中，因此需要保证画面的细节清晰度和色彩还原度。
其次是色彩效果的要求。
不同类型的节目需要采用不同的灯光色彩效果，以达到最佳的观赏效果。
比如新闻节目需要冷色调的灯光效果，以突出新闻主题的严肃性和客观性；而综艺节目则需要鲜艳、热烈的灯光效果，以增加节目的活泼感和趣味性。
最后是节目主题的要求。
灯光设计需要根据具体的节目主题进行调整，以突出节目的氛围和风格。
比如文艺节目需要采用柔和、温馨的灯光效果，突出文艺气息；而体育节目则需要采用强烈、动感的灯光效果，突出体育场馆的氛围。
二、关键灯光要素分析在电视台演播室的灯光设计中，有一些关键要素需要特别注意，对于提升节目质量和观赏性具有重要作用。
首先是主光源的设置。
主光源是指对主体进行照明的灯光，它的设置需要考虑到画面的清晰度和明暗度。
在电视演播室中，通常会采用辉光灯或者聚光灯作为主光源，以确保画面的亮度和清晰度。
其次是补光灯的设置。
补光灯是用来弥补主光源的不足，避免出现阴影和色彩不均匀的情况。
在某些情况下，还需要采用反光板或者软光箱进行辅助补光，以确保画面的平衡和统一。
再次是背景灯的设置。
背景灯是用来照亮演播室的背景，以营造节目的氛围和风格。
在电视台演播室中，通常会采用投光灯或者壁灯作为背景灯，以突出演播室的装饰和主题。
最后是特殊灯光效果的设置。
在一些特殊的节目中，可能需要采用一些特殊的灯光效果，以突出节目的氛围和风格。
探析电视台演播室的灯光技术电视台演播室是电视节目制作的中心，而演播室的灯光技术在节目效果的营造中起着至关重要的作用。
通过精心设计的灯光布局和合理的灯光控制，可以为观众呈现出精彩绝伦的视听盛宴。
本文将从演播室灯光技术的基本原理、灯光布局和常见灯光效果等方面进行探讨，以期为相关领域工作者提供一些有益的参考和借鉴。
一、基本原理演播室灯光技术的基本原理主要包括光源选择、色彩控制、明暗比、光线方向和光线角度等内容。
在灯光技术中，光源选择是最为重要的一环。
目前常用的光源主要有白炽灯、卤素灯、能量节省灯、荧光灯等。
在选择光源时，需要考虑灯泡的寿命、色温、亮度和节能性能等因素，以便为演播效果提供足够的光线和合适的色彩表现。
色彩控制是指在灯光设计中对色彩的选择和调配。
在演播室灯光技术中，色彩控制是至关重要的。
通过色彩的选择和调配，可以营造出不同的氛围和情感，从而为观众带来更加丰富多彩的视听感受。
明暗比是指演播室中明暗部分的对比度。
通过合理的明暗对比度设计，可以使画面更加立体感和鲜明感，从而提高观众的视听体验。
光线方向和光线角度则是指在灯光设计中对光线的照射方向和照射角度的控制。
通过合理的光线方向和光线角度设计，可以使主体得到充分的照明，同时避免出现过度强烈的反射和阴影，从而保证演播效果的自然和真实。
二、灯光布局灯光布局是指在演播室中对灯具的摆放位置和布设方式的设计。
合理的灯光布局可以为演播室提供均衡的照明效果，同时还可以为不同类型的节目提供个性化的灯光效果。
一般来说，演播室中的灯光主要分为主灯、辅助灯和特效灯。
主灯主要用于提供整体的环境照明，辅助灯则用于补充主灯的照明效果，特效灯则用于营造特殊的氛围和效果。
在灯光布局中，需要根据演播室的空间结构、节目类型和节目效果的需求来确定灯具的数量和位置。
同时还需要考虑到不同类型的节目对灯光的不同需求，确保演播室能够满足不同类型节目的灯光效果要求。
三、常见灯光效果在演播室中，常见的灯光效果包括整体照明、主体衬托、背景照明、特殊效果等。
天津电视台演播室调光系统技术指标一、项目概况（天津电视台数字电视大厦）本次招标范围：一个1500㎡演播室、3个600㎡演播室调光控制系统、追光灯及电缆布线等内容。
二、适用标准本项目就天津电视台专用设备进行公开招标，投标人按照招标文件要求所投产品的技术标准应符合国家标准（对于没有国家标准的应符合行业标准或企业标准），其中国家有强制性技术标准要求的产品，还应符合国家强制性技术标准。
凡具有合法经营资格、符合中华人民共和国政府采购法第二十二条规定，且满足本招标文件规定要求的供应商，均可参加投标。
本部分内容若与其他部分内容有不同之处，以本部分内容为准。
本系统所涉及的设计标准、规范，产品标准、规范，工程标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准。
《电视演播室灯光系统设计规范》GY5045-2006《建筑设计防火规范》GBJ16—87（2001修订版）《电视中心制作系统运行维护规程》GY/T 152-2000《舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求》GB 7000.15-2000 《灯具一般安全要求与试验》GB7000.1-2000《电视中心制作系统运行维护规程》GY/T152-2000《电视演播室灯光系统施工及验收规范》GY5070-2003《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171 – 92三、分包形式：乙区的1个1500㎡演播室和3个600㎡演播室的调光设备为一包；四、工作范围中标人的工作范围包括但不局限于以下内容：1、调光系统的整体优化设计与设计单位、土建单位及其他第三方施工单位的工程配合。
2、系统设备的提供、安装。
3、设备与系统调试。
4、系统的维护、维修。
5、售后服务，包括对买方操作人员的使用及维护培训。
五、总体要求1．调光系统设计概述：（1）．调光系统设计能实现以下基本功能：●满足电视现场直播和录象的要求，适应电视转播与观众互动的需求；●能够满足各种大型综艺节目的录制与制作；●调光系统应适应国内外灯光设计和灯光操作人员的管理和使用。
重庆广电新闻中心演播室灯光系统设计说明第一部分灯光系统说明概述在全球都在倡导节能减排的今天，我国政府向全世界郑重承诺到2020年单位GDP碳排放比2005年减少40%至45%的目标。
现在，各级政府都在切实落实降低碳排放的目标，并将能否完成该目标做为政绩考核的重要部分。
演播室灯光设备一直是高消耗、低效率的耗能大户，因为没有一种低能耗高效率的灯具能够代替传统的卤钨灯。
现在，高功率的LED灯具已经研制成功，并且首先在中央电视台、辽宁电视台、天津电视台、山东电视台、河北电视台、四川电视台等重要电视台得到成功应用，获得了主持人、播音员、灯光师的好评。
广电系统正在大力推广这种绿色节能个灯具，为降低能耗，节约能源，减少碳排放作出应有的努力。
因此，我们建议新建的演播室灯光系统应采用新型绿色节能的LED照明灯具。
一、LED灯具主要优点：我公司自行研制的LED数字聚光灯，采用进口高效的LED发光模组，配合进口原装非聂耳螺纹透镜，灯具光学特性完全符合传统的聚光灯，这使灯光师在运用新型灯具的时候依然得心应手，运用自如。
该灯具于2009年初上市销售，经过中央电视台、天津电视台、河北电视台、山东电视台等多家专业电视台使用，取得完美的电视灯光效果与节能减排的双赢。
LED演播室灯具的出现可以说是顺应国际节能减排的大趋势，它适应了新形势的需要，也克服了传统演播室灯具高耗能、高热量、寿命短等缺陷，使得演播室灯光系统也进入了节能环保的时代。
LED灯具组成的灯光系统具有以下几个优点：1.LED灯具功率低，效率高，不需要很大功率的供电，在供电和电缆上可以节约很多资金。
以新闻演播室为例，采用LED灯具装灯功率约2KW，而卤钨灯具装灯功率约为20KW，节能效果明显；2.LED灯具大大降低了电能的消耗和热量的散发，也大大降低了空调设备的运转费用，节能效果明显；3.LED灯具无需调光设备，这使得灯光系统更加简单，也更加可靠，更加安全，对直播节目来说更为重要。

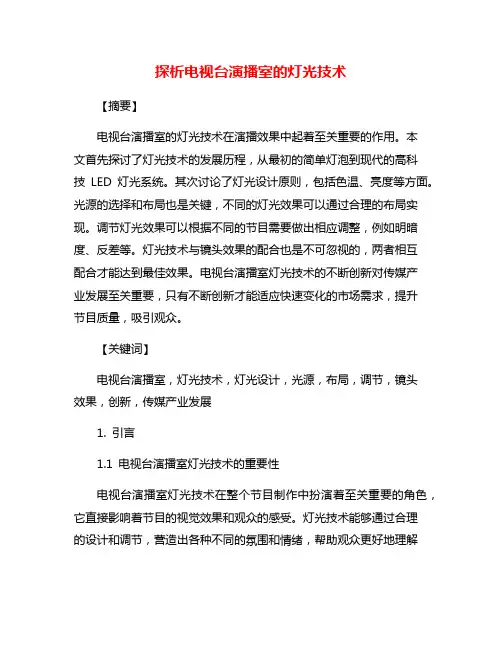

探析电视台演播室的灯光技术【摘要】电视台演播室的灯光技术在演播效果中起着至关重要的作用。
本文首先探讨了灯光技术的发展历程，从最初的简单灯泡到现代的高科技LED灯光系统。
其次讨论了灯光设计原则，包括色温、亮度等方面。
光源的选择和布局也是关键，不同的灯光效果可以通过合理的布局实现。
调节灯光效果可以根据不同的节目需要做出相应调整，例如明暗度、反差等。
灯光技术与镜头效果的配合也是不可忽视的，两者相互配合才能达到最佳效果。
电视台演播室灯光技术的不断创新对传媒产业发展至关重要，只有不断创新才能适应快速变化的市场需求，提升节目质量，吸引观众。
【关键词】电视台演播室，灯光技术，灯光设计，光源，布局，调节，镜头效果，创新，传媒产业发展1. 引言1.1 电视台演播室灯光技术的重要性电视台演播室灯光技术在整个节目制作中扮演着至关重要的角色，它直接影响着节目的视觉效果和观众的感受。
灯光技术能够通过合理的设计和调节，营造出各种不同的氛围和情绪，帮助观众更好地理解和接受节目内容。
适当的灯光设计不仅可以突出主题和重点，还可以修饰演播环境，让节目更加吸引人眼球。
电视台演播室灯光技术还能够提高节目的专业水准和时尚感。
精心设计的灯光可以使画面更加清晰鲜明，让演员和主持人在镜头前更加出色。
灯光技术也可以用来隐藏不足和弱点，让整个节目看起来更加完美和专业。
灯光技术的重要性在电视节目制作中不可忽视，它是提高节目质量和赢得观众好评的重要保证之一。
在今后的节目制作中，我们应该更加重视灯光技术的运用，不断提升自己的专业能力，为电视节目的成功播出奠定坚实的基础。
1.2 灯光设计对演播效果的影响灯光设计是电视台演播室中不可或缺的重要环节，它对于演播效果的影响至关重要。
在电视节目中，良好的灯光设计可以提升节目的视觉效果，增强观众的观赏体验，使得整个节目更加吸引人。
通过灯光设计，可以突出表演者的特点，营造出不同的氛围和情绪，有效地传达节目的主题和意境。
多功能全景新闻演播厅灯光要求、标准及技术参数清单1.全部用LED灯源，根据三点布光原理，按背景光源、轮廊光源、主光源和备用光源功能，均布安装在灯光专用万象移动铰链上，地面移动光源用于面部特写。
充分保证色温≧3200K∕4500K∕5700K可选 (0-100线性调光)，显色指数:Ra ＞90，平均照度800～1200勒克斯，做到节能环保又满足摄像节目的制作和课堂教学对光学的需求。
2.系统所涉及的设计标准、规范，产品标准、规范，工程标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准：3.《电视演播室灯光系统设计规范》GY5045-20064.《建筑设计防火规范》GB 50016-20065.《电视中心制作系统运行维护规程》GY/T 152-20006.《舞台灯光、电视、电影及摄像场所（室内外）用灯具安全要求》GB7000.15-20007.《灯具一般安全要求与实验》GB7000.1-20008.《电视演播室灯光系统施工及验收规范》GY5070-20039.《安全防范工作程序与要求》GAT75-9410.《建筑设计防火规范》GBJ16-3711.《电气装置安装工程施工及验收规范》GB50258-9612.《民用建筑照明设计标准》GBJ133-9013.《普通照明用LED模块安全要求》GB24819-200914.《普通照明用LED模块测试方法》GB/T24824-200915.《电子调光设备无线电骚扰特性限值及测量方法》GB1573-199516.《低压配电设计规范》（GB50054-2011）17.《舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求》（GB7000.15-2000）18.《电子调光设备通用技术条件》（GB/T13582-1992）19.《电子调光设备性能参数与测试方法》（GB/T14218-93）20.《舞台机械台上设备安全》（WH／T28—2007）21.《舞台机械台下设备安全要求》（WHT36-2009）22.《DMX512-A灯光控制数据传输协议》（WHT32-2008）23.《舞台灯具光度测试与标注》（WH／T26—2007）24.《民用建筑电气设计规范》（JGJ16—2008）25.电力照明负荷计算经验公式26.镜框式舞台灯光经验布光公式27.国际照明委员会CIE推荐照度标准技术参数及设计要求。
重庆广电新闻中心演播室灯光系统设计说明第一部分灯光系统说明概述在全球都在倡导节能减排的今天，我国政府向全世界郑重承诺到2020年单位GDP碳排放比2005年减少40%至45%的目标。
现在，各级政府都在切实落实降低碳排放的目标，并将能否完成该目标做为政绩考核的重要部分。
演播室灯光设备一直是高消耗、低效率的耗能大户，因为没有一种低能耗高效率的灯具能够代替传统的卤钨灯。
现在，高功率的LED灯具已经研制成功，并且首先在中央电视台、辽宁电视台、天津电视台、山东电视台、河北电视台、四川电视台等重要电视台得到成功应用，获得了主持人、播音员、灯光师的好评。
广电系统正在大力推广这种绿色节能个灯具，为降低能耗，节约能源，减少碳排放作出应有的努力。
因此，我们建议新建的演播室灯光系统应采用新型绿色节能的LED照明灯具。
一、LED灯具主要优点：我公司自行研制的LED数字聚光灯，采用进口高效的LED发光模组，配合进口原装非聂耳螺纹透镜，灯具光学特性完全符合传统的聚光灯，这使灯光师在运用新型灯具的时候依然得心应手，运用自如。
该灯具于2009年初上市销售，经过中央电视台、天津电视台、河北电视台、山东电视台等多家专业电视台使用，取得完美的电视灯光效果与节能减排的双赢。
LED演播室灯具的出现可以说是顺应国际节能减排的大趋势，它适应了新形势的需要，也克服了传统演播室灯具高耗能、高热量、寿命短等缺陷，使得演播室灯光系统也进入了节能环保的时代。
LED灯具组成的灯光系统具有以下几个优点：1.LED灯具功率低，效率高，不需要很大功率的供电，在供电和电缆上可以节约很多资金。
以新闻演播室为例，采用LED灯具装灯功率约2KW，而卤钨灯具装灯功率约为20KW，节能效果明显；2.LED灯具大大降低了电能的消耗和热量的散发，也大大降低了空调设备的运转费用，节能效果明显；3.LED灯具无需调光设备，这使得灯光系统更加简单，也更加可靠，更加安全，对直播节目来说更为重要。

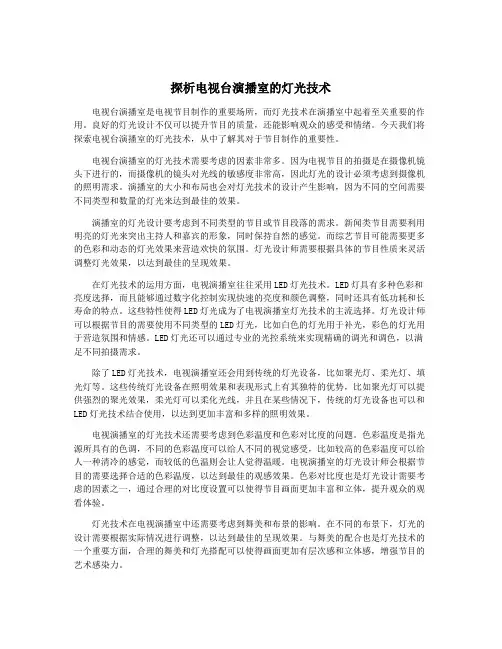

探析电视台演播室的灯光技术电视台演播室是电视节目制作的重要场所，而灯光技术在演播室中起着至关重要的作用。
良好的灯光设计不仅可以提升节目的质量，还能影响观众的感受和情绪。
今天我们将探索电视台演播室的灯光技术，从中了解其对于节目制作的重要性。
电视台演播室的灯光技术需要考虑的因素非常多。
因为电视节目的拍摄是在摄像机镜头下进行的，而摄像机的镜头对光线的敏感度非常高，因此灯光的设计必须考虑到摄像机的照明需求。
演播室的大小和布局也会对灯光技术的设计产生影响，因为不同的空间需要不同类型和数量的灯光来达到最佳的效果。
演播室的灯光设计要考虑到不同类型的节目或节目段落的需求。
新闻类节目需要利用明亮的灯光来突出主持人和嘉宾的形象，同时保持自然的感觉。
而综艺节目可能需要更多的色彩和动态的灯光效果来营造欢快的氛围。
灯光设计师需要根据具体的节目性质来灵活调整灯光效果，以达到最佳的呈现效果。
在灯光技术的运用方面，电视演播室往往采用LED灯光技术。
LED灯具有多种色彩和亮度选择，而且能够通过数字化控制实现快速的亮度和颜色调整，同时还具有低功耗和长寿命的特点。
这些特性使得LED灯光成为了电视演播室灯光技术的主流选择。
灯光设计师可以根据节目的需要使用不同类型的LED灯光，比如白色的灯光用于补光，彩色的灯光用于营造氛围和情感。
LED灯光还可以通过专业的光控系统来实现精确的调光和调色，以满足不同拍摄需求。
除了LED灯光技术，电视演播室还会用到传统的灯光设备，比如聚光灯、柔光灯、填光灯等。
这些传统灯光设备在照明效果和表现形式上有其独特的优势，比如聚光灯可以提供强烈的聚光效果，柔光灯可以柔化光线，并且在某些情况下，传统的灯光设备也可以和LED灯光技术结合使用，以达到更加丰富和多样的照明效果。
电视演播室的灯光技术还需要考虑到色彩温度和色彩对比度的问题。
色彩温度是指光源所具有的色调，不同的色彩温度可以给人不同的视觉感受，比如较高的色彩温度可以给人一种清冷的感觉，而较低的色温则会让人觉得温暖。
演播室灯光调光方案1. 引言灯光是演播室中不可或缺的重要组成部分，通过合适的灯光调光方案，可以使演播室中的摄像效果更加出色，提升节目质量。
本文将介绍一种基于调光系统的演播室灯光调光方案，旨在达到灯光亮度和色彩饱和度的精准控制，为演播活动提供高质量的灯光效果。
2. 调光系统概述调光系统是控制灯光亮度和色彩的重要手段，它通过调节灯光的电流大小来实现灯光的亮度调节。
在演播室中，通常会采用DMX512控制协议的调光系统，因为DMX512是一种广泛应用于舞台照明和演播设备中的行业标准。
3. 灯光设备选择在选择演播室灯光设备时，需要考虑以下几个方面：•显色指数：演播室中需要还原真实的色彩，因此需要选择显色指数较高的灯具；•色温：根据不同节目的需要，选择合适的灯具色温，常见的有暖光、白光和冷光等；•功率：根据演播室的面积和需要的亮度，选择适当的灯具功率。
4. 调光系统配置4.1 灯光分区在演播室中，可以根据需要将灯光划分为不同的区域，如主持人台、嘉宾台、背景灯等。
每个区域可以独立调节亮度，以满足不同节目的要求。
4.2 灯光控制灯光控制是通过调光台或者灯光控制器来实现的。
演播室中常见的调光台有DMX调光台和触摸式调光台。
DMX调光台可以通过DMX512控制协议与调光系统通信，实现对灯光的精确控制；触摸式调光台则通过触摸屏界面更加直观地进行操作。
4.3 DMX512控制系统DMX512控制系统是演播室灯光调光方案中常用的控制系统。
它由主控台、调光台和灯光设备组成。
主控台负责发送DMX信号，调光台接收并解析DMX信号，然后将控制指令发送给灯光设备，实现灯光亮度和色彩的调节。
5. 灯光调光方案实施5.1 灯具布置和亮度调节根据演播室的实际情况，将灯具按照区域划分进行布置。
根据需要，调节每个区域的灯光亮度，使其适应不同节目的需要。
5.2 灯光色彩调节通过调节每个区域的灯光色温和色彩饱和度，可以实现灯光的多彩效果。
灯光调光台或者触摸式调光台提供了直观的操作界面，供用户根据实际需求进行调节。
重庆广电新闻中心演播室灯光系统设计说明第一部份灯光系统说明概述在全世界都在提倡节能减排的今天，我国政府向全世界郑重许诺到2020年单位GDP碳排放比2005年减少40%至45%的目标。
此刻，各级政府都在切实落实降低碳排放的目标，并将可否完成该目标做为政绩考核的重要部份。
演播室灯光设备一直是高消耗、低效率的耗能大户，因为没有一种低能耗高效率的灯具能够代替传统的卤钨灯。
此刻，高功率的LED灯具已经研制成功，而且第一在中央电视台、辽宁电视台、天津电视台、山东电视台、河北电视台、四川电视台等重要电视台取得成功应用，取得了主持人、播音员、灯光师的好评。
广电系统正在大力推行这种绿色节能个灯具，为降低能耗，节约能源，减少碳排放作出应有的尽力。
因此，咱们建议新建的演播室灯光系统应采纳新型绿色节能的LED照明灯具。
一、LED灯具要紧优势：我公司自行研制的LED数字聚光灯，采纳入口高效的LED发光模组，配合入口原装非聂耳螺纹透镜，灯具光学特性完全符合传统的聚光灯，这使灯光师在运用新型灯具的时候仍然驾轻就熟，运用自如。
该灯具于2020年初上市销售，通过中央电视台、天津电视台、河北电视台、山东电视台等多家专业电视台利用，取得完美的电视灯光成效与节能减排的共赢。
LED演播室灯具的显现能够说是顺应国际节能减排的大趋势，它适应了新形势的需要，也克服了传统演播室灯具高耗能、高热量、寿命短等缺点，使得演播室灯光系统也进入了节能环保的时期。
LED灯具组成的灯光系统具有以下几个优势：1.LED灯具功率低，效率高，不需要专门大功率的供电，在供电和电缆上能够节约很多资金。
以新闻演播室为例，采纳LED灯具装灯功率约2KW，而卤钨灯具装灯功率约为20KW，节能成效明显；2.LED灯具大大降低了电能的消耗和热量的散发，也大大降低了空调设备的运转费用，节能成效明显；3.LED灯具无需调光设备，这使得灯光系统加倍简单，也加倍靠得住，加倍平安，对直播节目来讲更为重要。
天津电视台演播室调光系统技术指标一、项目概况（天津电视台数字电视大厦）本次招标范围：一个1500㎡演播室、3个600㎡演播室调光控制系统、追光灯及电缆布线等内容。
二、适用标准本项目就天津电视台专用设备进行公开招标，投标人按照招标文件要求所投产品的技术标准应符合国家标准（对于没有国家标准的应符合行业标准或企业标准），其中国家有强制性技术标准要求的产品，还应符合国家强制性技术标准。
凡具有合法经营资格、符合中华人民共和国政府采购法第二十二条规定，且满足本招标文件规定要求的供应商，均可参加投标。
本部分内容若与其他部分内容有不同之处，以本部分内容为准。
本系统所涉及的设计标准、规范，产品标准、规范，工程标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准。
《电视演播室灯光系统设计规范》GY5045-2006《建筑设计防火规范》GBJ16—87（2001修订版）《电视中心制作系统运行维护规程》GY/T 152-2000《舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求》GB 7000.15-2000 《灯具一般安全要求与试验》GB7000.1-2000《电视中心制作系统运行维护规程》GY/T152-2000《电视演播室灯光系统施工及验收规范》GY5070-2003《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171 – 92三、分包形式：第一包：乙区的1个1500㎡演播室和甲区的750㎡演播室的调光设备为一包；第二包：乙区的3个600㎡演播室的调光设备为一包；第三包：追光灯、烟雾机为一包第四包：电脑灯为一包（国产）第五包：灯光网络监控、监测系统（国产）四、工作范围中标人的工作范围包括但不局限于以下内容：1、调光系统的整体优化设计与设计单位、土建单位及其他第三方施工单位的工程配合。
2、系统设备的提供、安装。
3、设备与系统调试。
4、系统的维护、维修。
5、售后服务，包括对买方操作人员的使用及维护培训。
五、总体要求1、演播室网络的概述：演播室灯光网络系统是新一代高速网络与智能数字控制设备的集成,采用以太网和DMX512信号并存设计。
以满足当前的使用要求，又能够使将来的系统进行不断的升级、扩展，给予充分的留有余地。
网络系统控制调光是当今的国际趋势，演播室要求的网络控制系统应该采用国际通用TCP/IP协议为基础、支持USITT DMX512/1990协议，演播室舞台灯光采用的以太网控制协议应该采用目前国际上通用的ART-NET或ACN协议,同时在今后发展的过程当中，可以将使其能够提升至将来国际上统一标准的舞台灯光以太网控制协议的高速度网络系统。
2．网络传输设计：以太网络和DMX512并存的传输系统符合最新国际统一的ACN协议系统中的交换机必须符合802.3af（以太网供电）协议智能交换机到接点的解决方案以太网/DMX512信号的转换设备必须采用符合ACN协议网关产品3．网络的总体性能要求：（1）使用网络技术实现网络的多级冗余。
a) 网络采用双环路光纤网络b) 运用进口交换机具有高端叠堆功能的网络产品，系统端口分配更加严密、紧凑，完全解决系统端口冗余问题。
c) 控制系统均具有全跟踪冗余备份功能，备份系统可瞬间无间断切换，保证演出正常进行。
d) 调光柜信号同时具备以太网信号和双DMX信号，来源于不同交换机，信号备份更安全可靠。
(2）符合IEEE802.3af协议的网络设备，解决了布线烦琐和后备电源的问题。
(3）使用先进的网络管理系统，令网络管理更便捷。
a) 运用了进口交换机器网络管理系统，保证系统数据传输的更快捷（寻找更快捷的网络路径）、系统运行更加可靠（故障路径的自动断开和寻找可连接路径）。
b) 运用符合ACN协议的灯光网络转化管理系统，管理每个控制信息点，并解决了多控制的网络冲突问题3. 调光系统设计概述：（1）．调光系统设计能实现以下基本功能：●满足电视现场直播和录象的要求，适应电视转播与观众互动的需求；●能够满足各种大型综艺节目的录制与制作；●调光系统应适应国内外灯光设计和灯光操作人员的管理和使用。
（2）．调光系统的设计原则：●高可靠性。
设计中首先考虑的是系统的稳定、成熟，并有良好的兼容性、开放性和前瞻性；●技术的先进性。
采用新技术、新工艺，使灯光控制设备的技术水平与性能、参数达到国际先进水平；●实用性。
调光系统设备具有功能的实用性、使用的安全性、操作的可靠性及灵活性、维修的方便性等特点；●可扩展性。
面向未来，新系统在硬件、软件具有升级能力，方便扩展，满足日益增长的艺术创作需要；●充分考虑调光系统与灯具配置的关系；●在调光系统中，要考虑设置DMX-512信号传输系统辅助备份，当网络传输万一发生故障时，可紧急启动DMX-512传输信号，确保控制信号稳定可靠的传输。
（3）．调光系统设计技术方案的主要特点：●采用先进的网络控制技术来实现演播室灯光系统封闭环行形式的控制，从而提高灯光系统运行的可靠性；●为了满足演播室电视节目制作的范围广、类型多、灯光变化快等要求灯光系统应采取以下技术手段：●采用掌上PDA无线网络技术来提高电视灯光对光、编程、调光的速度和质量；●应用离线编辑软件，为灯光师提供一种非常便捷的调光方式，通过离线编辑软件先将演出的数据准备好，通过计算机网络传输到调光台，最终使用调光台控制现场演出；●由于演播室是回路多，用电量大，所以要充分考虑综合布线的周密性，管槽走向的合理性，同时还要考虑所有强电管槽尽。
4. 中标人的工作范围：（1）.投标人应根据招标人提供的设计图纸和技术要求，在统一技术方案的基础上进行投标报价，评标时将主要考虑该技术方案和报价。
同时，投标人也应根据己方技术条件及能力、设计施工经验及招标人所要求的主要设备规格型号、数量等条件以及所提供的演播室相关图纸资料，设计并提交清楚详尽的系统深化技术方案（含技术说明、图纸等）。
要求该优化方案是国内最新、最先进产品、质量可靠、科学合理、安全可靠、功能齐全、扩展性强、经济性好、方便使用，使演播室能充分满足当前及今后一段时间电视现场录制或电视现场直播大型文艺晚会及综艺类节目、大型访谈节目、中小规模交响乐队或民乐队演奏节目、戏曲和相声及小品节目、智力竞赛节目等的需要，同时仍留有将来扩充的余地。
投标人深化方案必须经业主及设计院确认后才允许施工。
（2）．投标人提供的设备应配套齐全、功能完善。
“设备需求一览表”只列出了主要设备明细，投标人应根据系统技术方案和本技术说明的要求提供更完整详细的设备清单。
（3）．对电线电缆的要求：3.1 所有电线、电缆要求均为阻燃型国内、外知名品牌铜芯电缆，要求产品通过3C认证。
阻燃性能符合GB18380.3标准中B类燃烧试验要求；3.2 绝缘护套材料选用温度等级为90℃的阻燃热塑性弹性体复合物材料；3.3绝缘线芯识别：0.5mm2以下采用颜色循环标志，1.5mm2以上采用数字标识，可根据用户要求标识排列。
（4）．安全设计要求4.1所有设备和装置能够满足相应的国家安全标准和操作规程，保证用户在安全的工作环境下使用和维修设备；4.2所有机械、电气控制系统应具有故障自动保护的功能，以保证机械和电气控制系统对人身是安全的；4.3所有电线、电缆均符合我国高层建筑电气设计规范中的规定。
（5）．布线系统技术要求5.1 电力布线系统施工应符合国家电气装置安装工程施工标准。
5.2信号布线系统要求覆盖DMX和ETHERNET信号系统，系统的主放大器及各分放大器和分配器间具有全隔离保护功能，信号传输可靠，无串扰现象，系统应具有较强的电磁兼容和抗干扰能力。
5.3承包商提交的接线资料应清晰无误。
5.4动力或控制线路所用的多芯和屏蔽电缆的芯线应易于按编号识别。
少于25芯的电缆才允许使用颜色代码。
不得利用电缆敷设形式或顺序来识别电缆芯数。
5.5标识：每根动力和控制电缆的两端的电缆编号应相同，并打上带有唯一编号的永久标记。
电缆编号应在接线图上表示出来。
（6）．铭牌与标志每台设备均应有金属铭牌，金属铭牌应装设在设备的明显位置。
金属铭牌的主要内容应包括：●设备名称●设备编号（与竣工文件编号一致）●主要技术性能●制造厂家第一包、乙区的1500㎡演播室和甲区的750㎡演播室的调光设备一、乙区的1500㎡演播室的调光设备：1．主灯光控制台a)运用成熟的网络技术，实现多机冗余跟踪备份，确保演出无间断b)2048个输出/属性，可通过网络无限扩展c)9999 个预置d)4x999 个样板（焦点、颜色、光束、所有）e)999 个群组f)999 个宏g)999 个序列h)999个多功能页面i)999个动态效果的模板j)便于人机交流的人性化设计风格，操作界面符合欧、美风格k)最大可连接2个高对比度显示屏（1024×768），支持触摸屏模式l)包含各种电脑灯灯库，并可在线升级m)4条LCD显示屏显示40个集杆的各种属性和功能切换，可输入中文显示n)同时具备以太网接口、DMX接口，符合ACN协议、ARTNET等灯光网络协议，可通过网络升级系统软件o)独立旋钮和按键可控制场灯/工作灯及特殊效果器材（烟机、雪花机等）p)无线手提遥控，笔记本电脑和远距离遥控控制q)为各参数卷标和通道设置简洁而设计的背光滚球r)主控杆分开向上/向下调光时间，连接至场，修改速率控制s)无极定时控制可分别设置每台灯具延时、淡变时间以及淡变的路径t)支持多种控制台表演文件格式导入：如、Strand 500, Expression、ASCIIu)支持盲编辑制式，也可现场编辑；v)MIDI IN/OUTw)4个DMX输出口x)4个USB接口可连接打印机、调制解调器或其他的扩展装置y)编程可直接存储在控制台内部的硬盘上z)支持当前流行的三维灯光设计软件功能。
2．备份灯光控制台a)和主控制台通过网络冗余备份b)功能同于主控制台c)最大可连接2个高对比度显示屏（1024×768），支持触摸屏模式3．无线遥控台a)采用无线以太网或无线电技术，信号传输距离达到100米。
b)记录和回放cues，groups，EFFECTS，MACROS（包括时间和场景属性功能）。
c)可具备调光台的编程、指令功能，并能对调光台进行同步显示。
d)可通过调光台直接访问灯具参数，控制智能灯具。
e)可反馈调光台的故障信息和存储信息。
f)调光台关闭时可直接控制调光回路输出和进行检测。
g)可以设定用户密码，防止误操作。
4．调光柜a)进口优质品牌。
b)调光硅柜的技术指标必须达到或超过国家一级机的标准。
c)生产调光硅柜的厂家必须有ISO9001国际认证。
d)反馈功能：实时检测输入三相电压及输出电源、电压、立柜温度、输出回路的空开状况、风扇状况等信息。
e)国家一级机标准：（dBuV）见前面文字说明。
