单片机数模转换器DAC0832设计实验报告(附程序)

实验4 ADC0832并行数模转换实验【实验目的】熟悉D/A转换的工作原理，学习使用并行数模转换芯片DAC0832进行数字信号到模拟信号的转换过程。

【实验设备及器件】IBM PC 机一台DP-51PROC单片机综合仿真实验仪一台示波器一台【实验内容】通过片外总线方式访问并行数模转换器芯片DAC0832，掌握数字信号到模拟电压的转换方法。

【实验要求】理解掌握DAC0832的D/A转换原理和并行D/A转换器接口的编程方法，学会使用DAC0832并行模数转换器实现电压信号采集的方案设计。

【实验步骤】1.使用2×10的排线连接C9区的J4接到A7区的J84；2.将模块上的JP1跳线帽跳至右侧的VCC处；3.将A7区的P2_CS连接到A2区的A15；4.将A7区的P2_IO2、P2_IO5和P2_INT分别接入C4区的A-、A+和AOUT；5.将C4区的V+和V-分别接至C1区的+12V和-12V；6.将C4区的A+接到C1区的GND；7.运行编写好的软件程序，使用示波器观察C4区AOUT处的波形是否为锯齿波。

【实验预习要求】认真预习本节实验内容，按照实验要求提前做好实验准备工作，认真阅读DAC0832的数据手册。

图1.1DAC0832引脚接线图【实验参考程序】汇编语言程序清单ORG 8000HLJMP MAINORG 8100HMAIN: MOV SP,#70HMOV DPTR,#7FFFHMOV A,#0FFHLOOP: MOVX @DPTR,ADEC ALJMP LOOPENDC51程序清单#include <reg52.h>#include <absacc.h>#define PA XBYTE[0x7fff]typedef unsigned char byte;void main(void){byte a;while(1){for(a=255;a>0;a--){PA=a;}}}【实验思考题】1.请改变上面的程序，使之输出三角波,并通过示波器观察。

单片机c语言程序设计---D/A转换实验报告课程名称：单片机c语言设计实验类型：设计型实验实验项目名称： D/A转换实验一、实验目的和要求1.掌握数模转换的概念2.掌握D/A转换芯片DAC0832的功能及特点，掌握与单片机的接口3.掌握D/A转换芯片DAC0832的c语言编程实例二、实验内容和原理实验1.信号发生器功能：使用DAC0832用作信号发生器，编写产生锯齿波、三角波和方波的程序。

本次项目中，DAC0832采用单缓冲单极性的线选法接线方式，其选通地址为7FFFH。

（1）硬件设计使用P1口接3个独立的按键S01、S02、S03，当按下S01时输出锯齿波，按下S02时输出三角波，当按下S03时输出方波。

电路原理图如下仿真所需元器件（2）proteus仿真通过Keil编译后，利用protues软件进行仿真。

在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

三、实验要求：1.完成信号发生器实验。

具体包括绘制仿真电路图、编写c源程序、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，总结观察的仿真结果。

完成思考题。

四、操作方法与实验步骤1.按照硬件设计在protues上按照所给硬件设计绘制电路图。

2.在keil上进行编译后生成“xxx.hex”文件。

3.编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

五、实验结果与分析void main(){while(1){while( K01==0 ) //生成锯齿波{for(cDigital=0;cDigital<=250;cDigital++){TransformData(cDigital);//进行数模转换}}while( K02==0 ) //生成三角波{for(cDigital=0;cDigital<=250;cDigital++){TransformData(cDigital);//进行数模转换}for(cDigital=250;cDigital>=0;cDigital--){TransformData(cDigital);//进行数模转换}}while( K03==0 ) //生成方波{TransformData(0);//进行数模转换Delay(500);TransformData(250);//进行数模转换Delay(500);}}}六、讨论和心得。

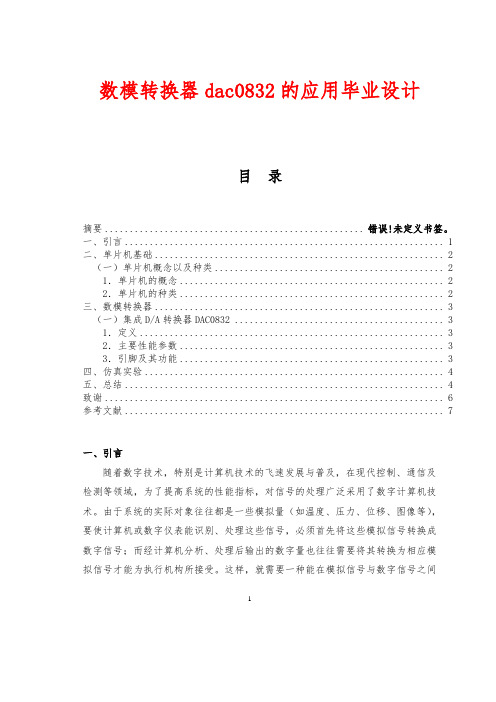

数模转换器dac0832的应用毕业设计目录摘要.................................................... 错误!未定义书签。

一、引言 (1)二、单片机基础 (2)（一）单片机概念以及种类 (2)1．单片机的概念 (2)2．单片机的种类 (2)三、数模转换器 (3)（一）集成D/A转换器DAC0832 (3)1．定义 (3)2．主要性能参数 (3)3．引脚及其功能 (3)四、仿真实验 (4)五、总结 (4)致谢 (6)参考文献 (7)一、引言随着数字技术，特别是计算机技术的飞速发展与普及，在现代控制、通信及检测等领域，为了提高系统的性能指标，对信号的处理广泛采用了数字计算机技术。

由于系统的实际对象往往都是一些模拟量（如温度、压力、位移、图像等），要使计算机或数字仪表能识别、处理这些信号，必须首先将这些模拟信号转换成数字信号；而经计算机分析、处理后输出的数字量也往往需要将其转换为相应模拟信号才能为执行机构所接受。

这样，就需要一种能在模拟信号与数字信号之间1起桥梁作用的电路--模数和数模转换器。

本文主要是在介绍单片机AT89C51的基础上，初步了解以及掌握数模转换器，有关数模转换器的定义，转换原理，分类以及位数。

然后进一步了解dac0832芯片，并用XLISP软件与Keil软件对其进行烧写和仿真实验。

在对dac0832实验过程中，验证了DA芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。

二、单片机基础（一）单片机概念以及种类1．单片机的概念单片机是指一个集成在一块芯片上的完整计算机系统。

尽管它的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、存、部和外部总线系统，目前大部分还会具有外存。

同时集成诸如通讯接口、定时器，实时时钟等外围设备。

而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。

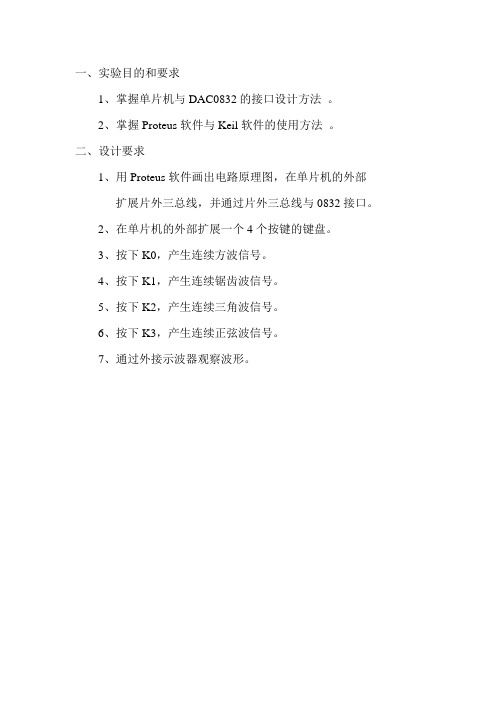

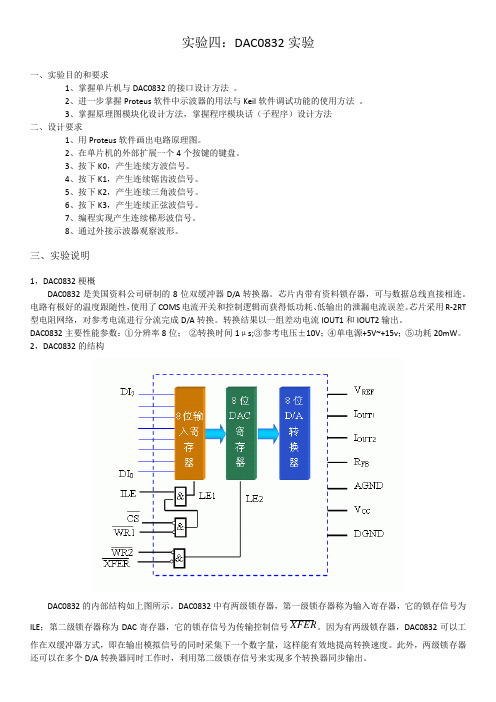

实验四：DAC0832实验一、实验目的和要求1、掌握单片机与DAC0832的接口设计方法 。

2、进一步掌握Proteus 软件中示波器的用法与Keil 软件调试功能的使用方法 。

3、掌握原理图模块化设计方法，掌握程序模块话（子程序）设计方法 二、设计要求1、用Proteus 软件画出电路原理图。

2、在单片机的外部扩展一个4个按键的键盘。

3、按下K0，产生连续方波信号。

4、按下K1，产生连续锯齿波信号。

5、按下K2，产生连续三角波信号。

6、按下K3，产生连续正弦波信号。

7、编程实现产生连续梯形波信号。

8、通过外接示波器观察波形。

三、实验说明1，DAC0832梗概DAC0832是美国资料公司研制的8位双缓冲器D/A 转换器。

芯片内带有资料锁存器，可与数据总线直接相连。

电路有极好的温度跟随性，使用了COMS 电流开关和控制逻辑而获得低功耗、低输出的泄漏电流误差。

芯片采用R-2RT 型电阻网络，对参考电流进行分流完成D/A 转换。

转换结果以一组差动电流IOUT1和IOUT2输出。

DAC0832主要性能参数：①分辨率8位； ②转换时间1μs;③参考电压±10V ；④单电源+5V~+15v ；⑤功耗20mW 。

2，DAC0832的结构DAC0832的内部结构如上图所示。

DAC0832中有两级锁存器，第一级锁存器称为输入寄存器，它的锁存信号为ILE ；第二级锁存器称为DAC 寄存器，它的锁存信号为传输控制信号。

因为有两级锁存器，DAC0832可以工作在双缓冲器方式，即在输出模拟信号的同时采集下一个数字量，这样能有效地提高转换速度。

此外，两级锁存器还可以在多个D/A 转换器同时工作时，利用第二级锁存信号来实现多个转换器同步输出。

XFER图10.9中LE 为高电平、和为低电平时，为高电平，输入寄存器的输出跟随输入而变化；此后，当由低变高时，为低电平，资料被锁存到输入寄存器中，这时的输入寄存器的输出端不再跟随输入资料的变化而变化。

单片机应用技术课程报告实验名称D/A转换器DAC0832的应用实验时间2020年6月30 日学生姓名实验地点钉钉群线上同组人员专业班级1、实验目的(1)了解D/A转换与单片机的接口方法；(2)了解D/A转换芯片DAC0832的性能及编程方法(3)掌握D/A转换的程序设计方法。

2、任务设计要求（1）掌握实验原理，读懂实验线路图，了解所用到的元器件特性。

（2）会绘制电路原理图，会连接电路原理图。

（3）将编制的锯齿波、方波程序运行，用示波器观察波形。

使用STC89C51单片机、DAC0832芯片，设计一个波形发生器，能产生正弦波、方波、三角波、锯齿波，梯形波，要求通过编程实现不同波型的产生，通过按键实现不同波形输出的切换。

3、总体设计方案4、硬件电路设计5、软件程序设计#include<absacc.h>#include<reg51.h>#define DAC0832 XBYTE[0x7fff]sbit k1=P1^0;sbit k2=P1^1;sbit k3=P1^2;sbit k4=P1^3;sbit k5=P1^4;int flag1=0;int flag2=0;int flag3=0;int flag4=0;int flag5=0;unsigned char code zhengxian[256]={0x80,0x83,0x86,0x89,0x8c,0x8f,0x92,0x95,0x98,0x9c,0x9f,0xa2,0xa5, 0xa8,0xab,0xae,0xb0,0xb3,0xb6,0xb9,0xbc,0xbf,0xc1,0xc4,0xc7,0xc9, 0xcc,0xce,0xd1,0xd3,0xd5,0xd8,0xda,0xdc,0xde,0xe0,0xe2,0xe4,0xe6, 0xe8,0xea,0xec,0xed,0xef,0xf0,0xf2,0xf3,0xf4,0xf6,0xf7,0xf8,0xf9, 0xfa,0xfb,0xfc,0xfc,0xfd,0xfe,0xfe,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xfe,0xfe,0xfd,0xfc,0xfc,0xfb,0xfa,0xf9, 0xf8,0xf7,0xf6,0xf4,0xf3,0xf2,0xf0,0xef,0xed,0xec,0xea,0xe8,0xe6,0xe4,0xe2,0xe0,0xde,0xdc,0xda,0xd8,0xd6,0xd3,0xd1,0xce,0xcc,0xc9, 0xc7,0xc4,0xc1,0xbf,0xbc,0xb9,0xb6,0xb4,0xb1,0xae,0xab,0xa8,0xa5, 0xa2,0x9f,0x9c,0x99,0x96,0x92,0x8f,0x8c,0x89,0x86,0x83,0x80,0x7d, 0x7a,0x76,0x73,0x70,0x6d,0x6a,0x67,0x64,0x61,0x5e,0x5b,0x58,0x55, 0x52,0x4f,0x4c,0x49,0x46,0x43,0x41,0x3e,0x3b,0x39,0x36,0x33,0x31, 0x2e,0x2c,0x2a,0x27,0x25,0x23,0x21,0x1f,0x1d,0x1b,0x19,0x17,0x15, 0x14,0x12,0x10,0x0f,0x0d,0x0c,0x0b,0x09,0x08,0x07,0x06,0x05,0x04, 0x03,0x03,0x02,0x01,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x05,0x06,0x07,0x08, 0x09,0x0a,0x0c,0x0d,0x0e,0x10,0x12,0x13,0x15,0x17,0x18,0x1a,0x1c, 0x1e,0x20,0x23,0x25,0x27,0x29,0x2c,0x2e,0x30,0x33,0x35,0x38,0x3b, 0x3d,0x40,0x43,0x46,0x48,0x4b,0x4e,0x51,0x54,0x57,0x5a,0x5d,0x60, 0x63,0x66,0x69,0x6c,0x6f,0x73,0x76,0x79,0x7c};void delay()//延时程序{int i;for(i=0;i<1000;i++);}void panduan (void)//函数panduan用于扫描按键状态判断输出波形{if (k1==0){//按键消抖delay();if (k1==0)//通过赋值flag选择波形flag1=1;flag2=0;flag3=0;flag4=0;flag5=0;}if(k2==0){delay();if (k2==0)flag1=0;flag2=1;flag3=0;flag4=0;flag5=0;}if (k3==0){//补充程序flag1=0;flag2=0;flag3=1;flag4=0;flag5=0;。

DAC0832数模转换实验一、实验目的1、掌握DAC0832直通方式，单缓冲器方式、双缓冲器方式的编程方法2、掌握D/A转换程序的编程方法和调试方法二、实验说明DAC0832是8位D/A转换器，它采用CMOS工艺制作，具有双缓冲器输入结构，其引脚排列如图所示，DAC0832各引脚功能说明：DI0～DI7：转换数据输入端。

CS：片选信号输入端，低电平有效。

ILE：数据锁存允许信号输入端，高电平有效。

WR1：第一写信号输入端，低电平有效，Xfer：数据传送控制信号输入端，低电平有效。

WR2：第二写信号输入端，低电平有效。

Iout1：电流输出1端，当数据全为1时，输出电流最大；当数据全为0时，输出电流最小。

Iout2：电流输出2端。

DAC0832具有：Iout1+Iout2=常数的特性。

Rfb：反馈电阻端。

Vref：基准电压端，是外加的高精度电压源，它与芯片内的电阻网络相连接，该电压范围为：-10V～+10V。

VCC和GND：芯片的电源端和地端。

DAC0832内部有两个寄存器，而这两个寄存器的控制信号有五个，输入寄存器由ILE、CS、WR1控制，DAC寄存器由WR2、Xref控制，用软件指令控制这五个控制端可实现三种工作方式：直通方式、单缓冲方式、双缓冲方式。

直通方式是将两个寄存器的五个控制端预先置为有效，两个寄存器都开通只要有数字信号输入就立即进入D/A转换。

单缓冲方式使DAC0832的两个输入寄存器中有一个处于直通方式，另一个处于受控方式，可以将WR2和Xfer相连在接到地上，并把WR1接到80C51的WR上，ILE接高电平，CS 接高位地址或地址译码的输出端上。

双缓冲方式把DAC0832的输入寄存器和DAC寄存器都接成受控方式，这种方式可用于多路模拟量要求同时输出的情况下。

三种工作方式区别是：直通方式不需要选通，直接D/A转换；单缓冲方式一次选通；双缓冲方式二次选通。

三、实验步骤1、用8P数据线连接单片机最小应用系统1模块的 P0口到D/A转换模块的DI0～DI7口，用二号导线分别连接单片机最小应用系统1模块的P2.0、WR到D/A转换模块的P2.0、WR，连接D/A转换模块的Vref口到-5V口，D/A转换模块的OUT接示波器探头。

实训报告十一实训目的：通过DAC0832作为D/A转换器，在虚拟显示正弦波或三角波，从而了解DAC0832的工作方式，把数字量转化为模拟量，学会利用c语言编程实现输出正弦波、三角波等波形。

实训原理图：实训步骤：1.在ptoteus平台找出所需的元器件2.理解该实验的原理，按照原理图画出仿真图；3.根据实验要求写出如下程序：#include <reg51.H>#include<absacc.h>#define DAC0832 XBYTE[0X12ef]unsigned char sindot[64]={0x80,0x8c,0x98,0xa5,0xb0,0xbc,0xc7,0xd1,0xda,0xe2,0xea,0xf0,0xf6,0xfa,0xfd,0xff,0xff,0xff,0xfd,0xfa,0xf6,0xf0,0xea,0xe3,0xda,0xd1,0xc7,0xbc,0xb1,0xa5,0x99,0x8c,0x80,0x73,0x67,0x5b,0x4f,0x43,0x39,0x2e,0x25,0x1d,0x15,0xf,0x9,0x5,0x2,0x0,0x0,0x0,0x2,0x5,0x9,0xe,0x15,0x1c,0x25,0x2e,0x38,0x43,0x4e,0x5a,0x66,0x73};//正弦代码表sbit K1=P2^7;//控制开关，void delay(unsigned char m)//延时{ unsigned char i;for(i=0;i<m;i++);}void main(void){unsigned char k;while(1){ if (K1==0)//K1为1时，输出三角波，K1为0时，输出为正弦波{for(k=0;k<64;){ DAC0832=sindot[k];//取正弦代码并输出k++;delay(10);}}else{ for(k=0;k<255;){ DAC0832=k;k+=5;delay(1);}for(k=255;k>0;){ DAC0832=k;k-=5;delay(1);}}}}总结：经过此次的实验，通过DAC0832作为D/A转换器，在虚拟显示正弦波或三角波，深刻地理解了DAC0832的结构以及工作方式。

实验一使用DAC0832的D/A转换实验一、实验目的熟悉DAC0832数模转换器的特性和接口方法，掌握D/A 输出程序的设计和调试方法。

1、DAC0832结构DAC0832是用先进的CMOS/Si－Cr工艺制成的双列直插式单片8位D/A转换器。

它可以直接和8088CPU相接口。

它采用二次缓冲方式(有两个写信号/WR1、/WR2)，这样可以在输出的同时，采集下一个数字量，以提高转换速度。

而更重要的是能够在多个转换器同时工作时，有可能同时输出模拟量。

它的主要技术参数如下：分辨率为8 位，电流建立时间为1us，单一电源5V－15V直流供电，可双缓冲、单缓冲或直接数据输入。

DAC0832内部结构见图5－3 。

图5－3 DAC0832内部功能* /LE=“1”，Q输出跟随D输入，/LE=“0”，D端输入数据被锁存2、DAC0832引脚功能*DI0~DI7：数据输入线，TTL电平，有效时间应大于90ns(否则锁存的数据会出错)；*ILE：数据锁存允许控制信号输入线，高电平有效；*/CS：选片信号输入线，低电平有效；*/WR1：输入锁存器写选通输入线，负脉冲有效(脉宽应大于500ns)。

当/CS为“0”、ILE 为“1”、/WR1为“0”时，DI0~DI7状态被锁存到输入锁存器。

*/XFER：数据传输控制信号输入线，低电平有效；*/WR2：DAC寄存器写选通输入线，负脉冲(宽于500ns)有效.当/XFER为“0”且/WR2有效时，输入锁存器的状态被传送到DAC寄存器中；*Iout1：电流输出线，当输入为全1时Iout1最大；*Iout2：电流输出线，其值和Iout1值之和为一常数；*Rfb：反馈信号输入线，改变Rfb端外接电容器值可调整转换满量程精度；*Vcc：电源电压线，Vcc范围为+5V~+15V；*VREF：基准电压输入线，VREF范围为－10V~+10V；*AGND：模拟地；*DGND：数字地。

2、DAC0832工作方式根据对DAC0832的输入锁存器和DAC寄存器的不同的控制方法，DAC0832 有如下三种工作方式：(1) 单缓冲方式此方式适用于只有一路模拟量输出或几路模拟量非同步输出的情形。

微机原理实验报告实验题目：数/模转换器DAC0832系部：电子与信息工程系学生姓名：专业班级：学号：指导教师：2013.12.30一. 实验目的1.掌握D/A转换原理；2.熟悉D/A芯片接口设计方法；3.掌握DAC0832芯片的使用方法。

二. 实验设备1.PC微机一台；2.TD-PIT实验装置一台；3.示波器一台。

三. 实验要求用DAC0832设计一个D/A转换接口电路，采用单缓冲工作方式，产生方波、三角波、锯齿波和正弦波。

四．实验原理1.DAC3802的结构及性能（1）输入/输出信号。

D7-D为8位数据输入线；IOUT1为DAC电流输出1，I OUT2为DAC电流输出2，IOUT1和IOUT2之和为一常量；RFB为反馈信号输入端，反馈电阻在芯片内。

（2）控制信号。

ILE为允许输入锁存信号；WR1和WR2分别为锁存输入数据信号和锁存输入寄存器到DAC寄存器的写信号；XFER为传送控制信号；CS为片选信号。

（3）电源。

VCC 为主电源，电压范围为+5V到+15V；VREF为参考输入电压，范围为-10V到+10V。

DAC0832管脚及其内部结构框图2.工作方式外部五个控制信号：ILE，CS，WR1,WR2，XFER连接方式的不同，可工作于多种方式:直通方式，单缓冲方式，双缓冲方式（1）直通方式ILE接高、CS、WR1、WR2、XFER接地，两级寄存器均直通；（2）单缓冲方式两级寄存器一个受控，一个直通；（3）双缓冲方式两级寄存器均受控。

0832为电流输出型D/A ，要得模拟电压，必需外加转换电路（运放）。

五. 实验内容1.硬件电路图：2.软件程序设计（1）产生方波stack segment stack 'stack'dw 32 dup(?)stack endscode segmentbegin proc farassume ss:stack,cs:codepush dssub ax,axpush axMOV DX,0D800H；片选信号输入地址MOV AL,0NEXT:OUT DX,ALMOV DX,0D800HOUT DX,ALLOOP $；延时NOT AL；求反，由高电平转为低电平或有低电平转为高电平 PUSH AX；保护数据MOV AH,11INT 21HCMP AL,0；有按键退出POP AXJZ NEXTretbegin endpcode endsend begin（2）产生三角波stack segment stack 'stack'dw 32 dup(?)stack endsdata segmentdata endscode segmentbegin proc farassume ss:stack,cs:code,ds:datapush dssub ax,axpush axMOV DX,0D800HMOV AL,0NEXT:OUT DX,ALCALL DELAY；调用延时CMP AL,0FFHJNE NEXT；自增至15NEXT1:OUT DX,ALCALL DELAY；调用延时DEC ALCMP AL,0JNE NEXT1PUSH AXMOV AH,11INT 21HCMP AL,0POP AXJZ NEXT；自减至0retbegin endpDELAY PROCPUSH CXMOV CX,10000LOOP $POP CXRETDELAY ENDP；延时子程序code endsend begin（3）产生锯齿波stack segment stack 'stack' dw 32 dup(?)stack endscode segmentbegin proc farassume ss:stack,cs:code push dssub ax,axpush axMOV DX,0D800HMOV AL,0UP:OUT DX,ALINC ALPUSH AX；保护数据MOV AH,11INT 21HCMP AL,0JZ UP；循环从0自增至15retbegin endpcode endsend begin（4）产生正弦波stack segment stack 'stack'dw 32 dup(?)stack endsdata segmentDATA DB7FH,87H,8FH,97H,9FH,0A6H,0AEH,0B5H,0BCH,0C3H,0CAH,0D0H,0D6H,0DCH,0E1H,0E6H,0EBH,0EFH,0F2H,0F6H,0F8H,0FAH,0FCH,0FDH,0FEH,0FFH,0FEH,0FDH,0FCH,0FAH,0F8H,0F6H,0F2H,0EFH,0EBH,0E6H,0E1H,0DCH,0D6H,0D0H,0CAH,0C3H,0BCH,0B5H,0AEH,0A6H,9FH,97H,8FH,87H,7FH,77H,6FH,67H,5FH,58H,50H,49H,42H,3BH,34H,2EH,28H,22H,1DH,18H,13H,0FH,0CH,8H,6H,4H,2H,1H,0,0,0,1H,2H,4H,6H,8H,0CH,0FH,13H,18H,1DH,22H,28H,2EH,34H,38H,42H,49H,50H,58H,5FH,67H,6FH,77H；建表，在正弦波一个周期内均匀采样100个点，用matlab将每点的值转换为相应的波形数字量（该处用16进制数表示）data endscode segmentbegin proc farassume ss:stack,cs:code,ds:datapush dssub ax,axpush axmov ax,datamov ds,axAG:MOV SI,OFFSET DATA；将表DATA放入SI中MOV DX,0D800HMOV BX,0NEXT:MOV AL,BYTE PTR[SI]OUT DX,ALCALL DELAY；调用延时INC BXINC SICMP BX,100JE AGPUSH AX；保护数据MOV AH,11CMP AL,0POP AXJZ NEXT；循环100次将表中的值输出 retbegin endpDELAY PROCPUSH CXMOV CX,10000LOOP $POP CXRETDELAY ENDP；延时子程序code endsend begin六. 实验结果用示波器观测波形，截图如下：1.方波2.三角波3.锯齿波4.正弦波七. 实验总结在本次实验中，首先自己在课外将实验原理充分掌握，提前画好电路图，并思考软件部分的代码核心，进入实验室后，进行电路连接及与软件的连调。
