电气工程施工图预算编制

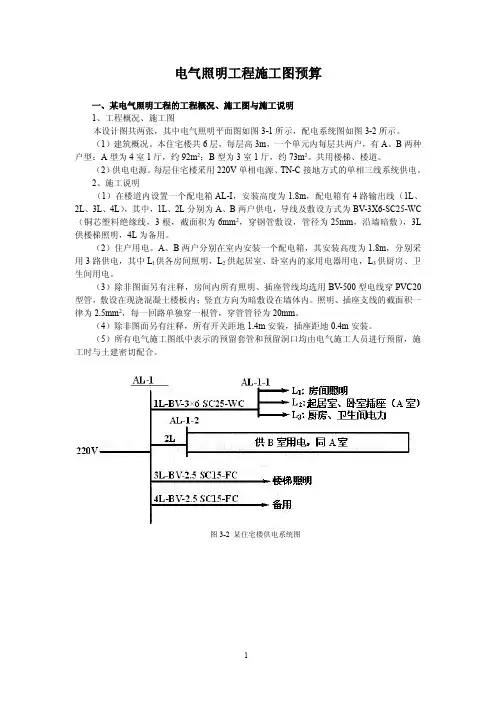

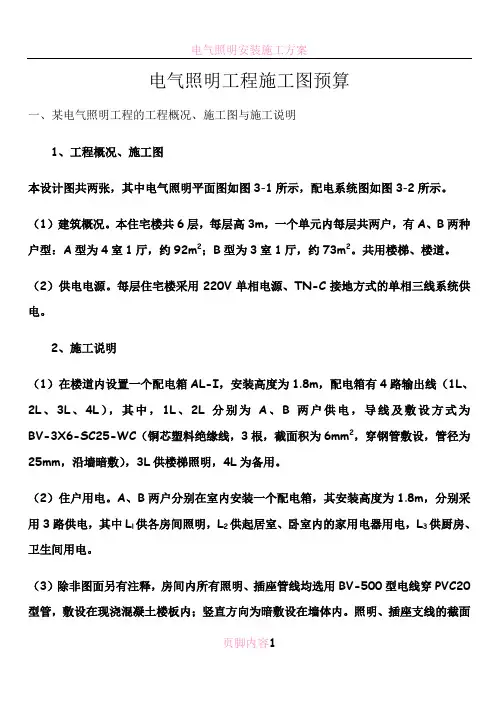

电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

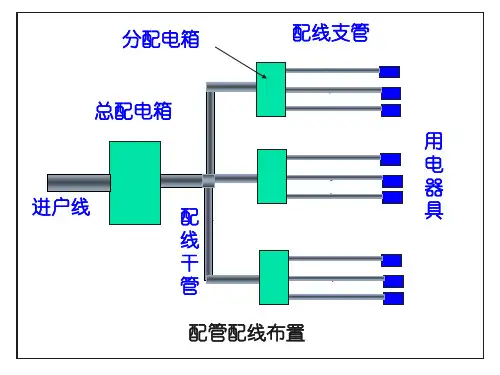

一、工程量计算1. 配管配线工程量计算：首先，根据施工图纸和工程实际情况，确定配管配线的类型、规格和长度。

然后，根据工程量计算规则，分别计算不同类型、规格的配管配线工程量。

2. 建筑电气设备工程量计算：根据施工图纸，确定各类电气设备的数量、规格和安装位置。

然后，根据工程量计算规则，分别计算各类电气设备的工程量。

3. 避雷接地工程量计算：根据施工图纸和工程实际情况，确定避雷接地装置的类型、规格和长度。

然后，根据工程量计算规则，分别计算不同类型、规格的避雷接地工程量。

二、施工图预算编制1. 确定预算编制依据：根据施工图纸、工程量计算规则、市场价格等因素，确定预算编制依据。

2. 计算直接费用：根据工程量计算结果和预算编制依据，计算直接费用，包括人工费、材料费、机械费等。

3. 计算间接费用：根据施工组织设计、企业管理费等因素，计算间接费用。

4. 编制预算书：将直接费用、间接费用汇总，编制预算书。

三、电气安装工程量计算规则1. 电气安装工程量计算规则是根据《电气安装工程量计算规则》GB50257-2013制定的。

2. 电气安装工程量计算规则包括电气设备安装、桥架、托盘和槽盒安装、导管安装、电缆敷设、配线与接线、母线安装、灯具安装、开关插座、接地等。

3. 电气安装工程量计算规则以工程量计算表的形式呈现，包括计算公式、计量单位、工程量计算方法等。

四、施工图预算编制注意事项1. 确保施工图纸的准确性：施工图纸是预算编制的基础，必须确保施工图纸的准确性。

2. 合理确定材料价格：材料价格是预算编制的重要因素，应参考市场价格，合理确定材料价格。

3. 考虑施工过程中可能出现的风险：在预算编制过程中，应考虑施工过程中可能出现的风险，如材料价格波动、工程量增加等。

总之，建筑电气工程施工计算是确保工程顺利进行的关键环节。

通过准确计算工程量、编制施工图预算，可以保证施工质量，提高施工效率。

在实际工作中，应严格按照相关规范和标准进行计算，确保工程预算的合理性和准确性。

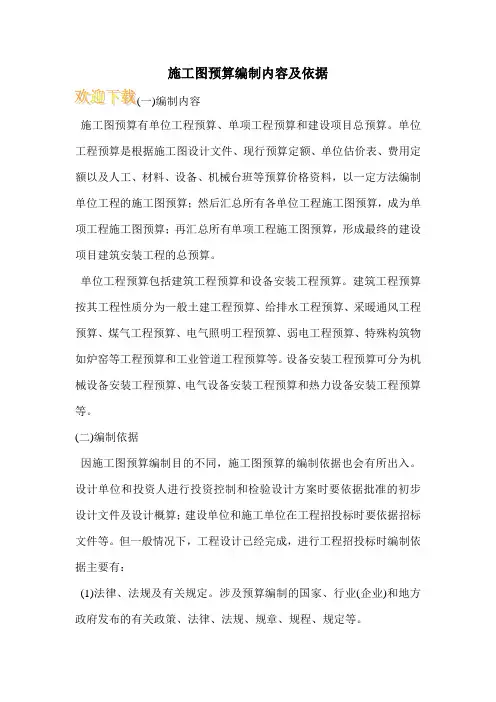

施工图预算编制内容及依据一)编制内容施工图预算有单位工程预算、单项工程预算和建设项目总预算。

单位工程预算是根据施工图设计文件、现行预算定额、单位估价表、费用定额以及人工、材料、设备、机械台班等预算价格资料，以一定方法编制单位工程的施工图预算；然后汇总所有各单位工程施工图预算，成为单项工程施工图预算；再汇总所有单项工程施工图预算，形成最终的建设项目建筑安装工程的总预算。

单位工程预算包括建筑工程预算和设备安装工程预算。

建筑工程预算按其工程性质分为一般土建工程预算、给排水工程预算、采暖通风工程预算、煤气工程预算、电气照明工程预算、弱电工程预算、特殊构筑物如炉窑等工程预算和工业管道工程预算等。

设备安装工程预算可分为机械设备安装工程预算、电气设备安装工程预算和热力设备安装工程预算等。

(二)编制依据因施工图预算编制目的不同，施工图预算的编制依据也会有所出入。

设计单位和投资人进行投资控制和检验设计方案时要依据批准的初步设计文件及设计概算；建设单位和施工单位在工程招投标时要依据招标文件等。

但一般情况下，工程设计已经完成，进行工程招投标时编制依据主要有：(1)法律、法规及有关规定。

涉及预算编制的国家、行业(企业)和地方政府发布的有关政策、法律、法规、规章、规程、规定等。

(2)施工图纸及说明书和有关标准图等资料。

施工图和说明书、施工图会审纪要是施工图预算的基础；同时，还应具备有关的标准图和通用图集，以备查用。

因为在施工图上不可能全部完整地反映局部构造的细节，在进行施工和计算工程量时，往往要借助有关施工图册或标准图集、项目建设场地的工程地质勘查和地形地貌测量图纸等资料。

(3)施工组织设计或施工方案。

施工组织设计是施工企业对施工生产的方案、进度、施工方法、机械配备等作出的设计。

经合同双方批准的施工组织设计，是编制施工图预算的依据。

施工组织设计或施工方案对工程造价影响较大，必须根据客观、实际情况，编制施工技术先进、合理的施工方案，降低工程造价。

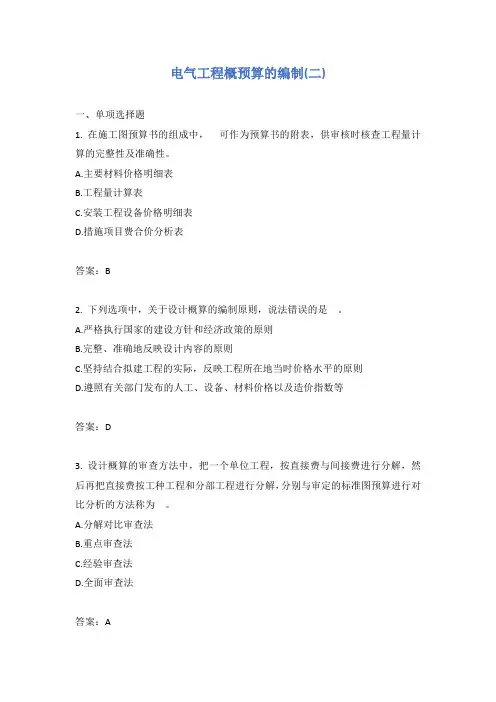

电气工程概预算的编制(二)一、单项选择题1. 在施工图预算书的组成中，可作为预算书的附表，供审核时核查工程量计算的完整性及准确性。

A.主要材料价格明细表B.工程量计算表C.安装工程设备价格明细表D.措施项目费合价分析表答案：B2. 下列选项中，关于设计概算的编制原则，说法错误的是。

A.严格执行国家的建设方针和经济政策的原则B.完整、准确地反映设计内容的原则C.坚持结合拟建工程的实际，反映工程所在地当时价格水平的原则D.遵照有关部门发布的人工、设备、材料价格以及造价指数等答案：D3. 设计概算的审查方法中，把一个单位工程，按直接费与间接费进行分解，然后再把直接费按工种工程和分部工程进行分解，分别与审定的标准图预算进行对比分析的方法称为。

A.分解对比审查法B.重点审查法C.经验审查法D.全面审查法答案：A4. 是用来确定各种单位建筑工程、单位设备及安装工程所需建设费用的文件。

A.单项工程综合概算B.建设项目总概算C.单位工程设计概算D.电气工程设计概算答案：C5. 国外项目投资估算的阶段划分巾，项目的细节已经清楚，并已经进行了建筑材料、设备的询价，亦已进行了设计和施工的咨询，但工程图纸和技术说明尚不完备，可根据此时期的投资估算额进行筹款，这一阶段称。

A.初步估算阶段或认可估算B.确定估算或控制估算C.详细估算或投标估算D.毛估阶段或比照估算答案：B6. 在流动资金估算方法中，是根据现有同类企业的实际资料，求得各种流动资金率指标，亦可依据行业或部门给定的参考值或经验确定比率。

将各类流动资金率乘以相对应的费用基数来估算流动资金。

A.分项详细估算法B.比例估算法C.扩大指标估算法法D.指标估算法答案：C。

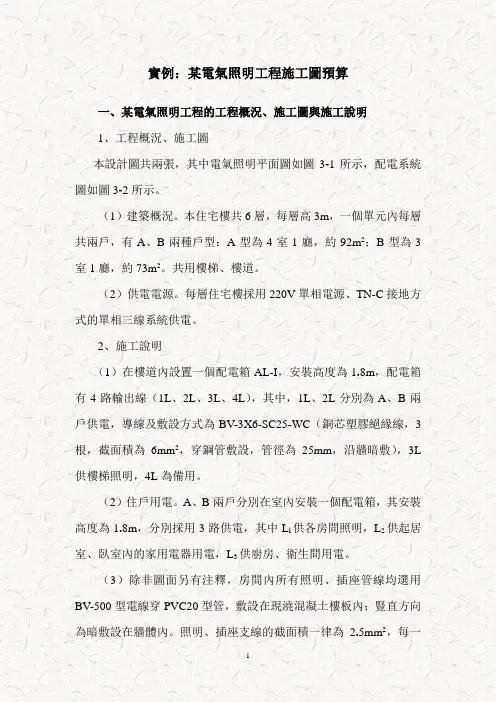

實例：某電氣照明工程施工圖預算一、某電氣照明工程的工程概況、施工圖與施工說明1、工程概況、施工圖本設計圖共兩張，其中電氣照明平面圖如圖3-1所示，配電系統圖如圖3-2所示。

（1）建築概況。

本住宅樓共6層，每層高3m，一個單元內每層共兩戶，有A、B兩種戶型：A型為4室1廳，約92m2；B型為3室1廳，約73m2。

共用樓梯、樓道。

（2）供電電源。

每層住宅樓採用220V單相電源、TN-C接地方式的單相三線系統供電。

2、施工說明（1）在樓道內設置一個配電箱AL-I，安裝高度為1.8m，配電箱有4路輸出線（1L、2L、3L、4L），其中，1L、2L分別為A、B兩戶供電，導線及敷設方式為BV-3X6-SC25-WC（銅芯塑膠絕緣線，3根，截面積為6mm2，穿鋼管敷設，管徑為25mm，沿牆暗敷），3L 供樓梯照明，4L為備用。

（2）住戶用電。

A、B兩戶分別在室內安裝一個配電箱，其安裝高度為1.8m，分別採用3路供電，其中L l供各房間照明，L2供起居室、臥室內的家用電器用電，L3供廚房、衛生間用電。

（3）除非圖面另有注釋，房間內所有照明、插座管線均選用BV-500型電線穿PVC20型管，敷設在現澆混凝土樓板內；豎直方向為暗敷設在牆體內。

照明、插座支線的截面積一律為2.5mm2，每一回路單獨穿一根管，穿管管徑為20mm。

（4）除非圖面另有注釋，所有開關距地1.4m安裝，插座距地0.4m安裝。

（5）所有電氣施工圖紙中表示的預留套管和預留洞口均由電氣施工人員進行預留，施工時與土建密切配合。

圖3-2 某住宅樓供電系統圖3圖3-1 某住宅樓電氣照明平面圖4二、施工圖預算的編制依據及說明1、施工圖預算的編制依據①工程施工圖（平面圖和系統圖）和相關資料說明。

②2004年江蘇省頒發的《全國統一安裝工程預算定額江蘇省單位估價表》③國家和工程所在地區有關工程造價的檔。

2、施工圖預算的編制要求本例的工程類別為一類工程，施工地點為南京市區。

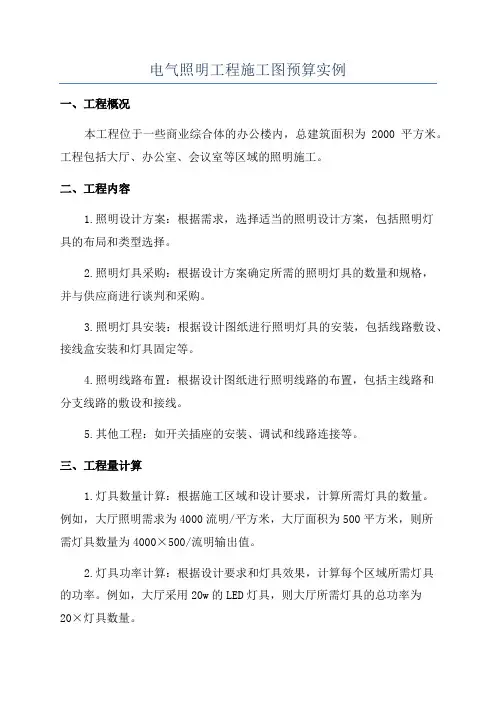

电气照明工程施工图预算实例一、工程概况本工程位于一些商业综合体的办公楼内，总建筑面积为2000平方米。

工程包括大厅、办公室、会议室等区域的照明施工。

二、工程内容1.照明设计方案：根据需求，选择适当的照明设计方案，包括照明灯具的布局和类型选择。

2.照明灯具采购：根据设计方案确定所需的照明灯具的数量和规格，并与供应商进行谈判和采购。

3.照明灯具安装：根据设计图纸进行照明灯具的安装，包括线路敷设、接线盒安装和灯具固定等。

4.照明线路布置：根据设计图纸进行照明线路的布置，包括主线路和分支线路的敷设和接线。

5.其他工程：如开关插座的安装、调试和线路连接等。

三、工程量计算1.灯具数量计算：根据施工区域和设计要求，计算所需灯具的数量。

例如，大厅照明需求为4000流明/平方米，大厅面积为500平方米，则所需灯具数量为4000×500/流明输出值。

2.灯具功率计算：根据设计要求和灯具效果，计算每个区域所需灯具的功率。

例如，大厅采用20w的LED灯具，则大厅所需灯具的总功率为20×灯具数量。

3.线路长度计算：根据设计图纸和灯具布置，计算主线路和分支线路的长度。

例如，大厅照明所需线路长度为大厅面积的周长。

4.电缆数量计算：根据线路长度和设计要求，计算所需电缆的数量。

例如，大厅照明所需电缆的数量为线路长度/每轮电缆长度。

5.开关插座数量计算：根据设计要求和施工区域，计算所需开关插座的数量。

四、材料及设备预算1.灯具采购费用：根据灯具的数量和单价，计算灯具采购的费用。

2.线缆采购费用：根据电缆的数量和单价，计算线缆采购的费用。

3.开关插座采购费用：根据开关插座的数量和单价，计算开关插座采购的费用。

4.其他辅材及设备采购费用：如接线盒、接线头、接线端子等材料及设备的采购费用。

五、人工费用预算根据工程量计算和施工难度，确定所需的人工费用。

人工费用包括照明灯具的安装、线路敷设、开关插座的安装等。

六、其他费用预算1.运输费用：根据灯具、线缆等材料的运输距离和数量，计算运输费用。

电气工程（概）预算的分类根据编制单位、编制预算、审批过程和所起的作用不同，建筑电气安装工程（概）预算可分为设计概算、施工图预算和施工预算三类。

1 设计预算设计预算（又称建设预算）是由设计单位（受建设单位及甲方委托）编制的，其编制依据是概算定额和设计图。

其内容包括建筑工程费用、设备安装费用、设备和工具及器具购置费用，其他基本建设费用（如土地征用、拆迁等）。

审批过程是：设计单位建设单位报主管部门审批。

其所起的作用是确定投资额，编制基本建设计划，作为施工图预算与拨款的依据，作为考核设计方案的经济合理性和降低成本的依据。

2 施工图预算施工图预算（又称工程预算）是以深度设计的施工图纸为依据进行的，其主要目的是为了确定工程的造价。

它是由施工单位（又称乙方）编制的预算，其编制的依据是预算定额和施工图，内容包括建筑工程费用，设备安装工程费用。

审批过程为：施工单位（乙方）建设单位（甲方）初审银行审查认定。

其所起的作用拨付工程款项和竣工结算的依据，确定工程造价，作为编制计划和统计完成投资的依据，同时还是企业结算的依据。

3 施工预算施工预算也是由施工单位编制的，其编制的依据是施工定额。

其作用是组织生产、编制施工计划、准备材料、签发施工任务书、作为考核工效、评定奖励、进行经济预算的依据，也是改善经营管理、加强经济核算，提高劳动生产率、降低生产成本的手段。

4“两算”对比“两算对比”是指施工预算与施工图预算的对比，它是建筑安装施工企为了防止工程成本超支而采取的一项措施。

施工图预算确定的是建筑安装工程的预算的收入成本，施工预算确定的建筑安装工程的预计支出成本。

它们是从不同的角度计算的两本经济账。

施工预算是为了降低成本任务，根据降低成本指标和技术措施而编制的。

它不应大于施工图预算成本。

通过两算对比，可以预先找出节约的途径或超支的原因，研究降低成本的措施，防止人工、材料和机械使用费的超支，避免发生成本亏损。

5 我国现行工程建设项目投资的构成设备原价设备及工、器具、设备购置费购置费用设备运杂费工具器具及生产家具购置费直接工程费间接费建筑安装工程费用固定资产投资计划利润——工程造价税金土地使用费工程建设其他费用与项目建设有关的其他费用与未来企业生产经营有关的费用建设项目基本预备费总投资预备费涨价预备费建设期贷款利息固定资产投资方向调节税流动资产投资——流动资产（含铺底流动资金30%）工程建设项目投资构成示意图。

******* 电气施工图预算编制电气施工图预算编制概述电气施工图预算按照电气专业施工性质的不同，分电气设备安装工程预算、电气系统调试工程预算、动力配线工程预算、照明配线工程预算、接地工程预算、架空线路安装工程预算等。

电气施工图预算编制的工程量计算依据是电气施工图中的总设备一览表、电气主接线图、低压系统图、设备平面布置图、动力配线平面布置图、照明配线平面布置图、接地平面布置图、电缆作业表等。

第一章电气设备安装1.1电力变压器电力变压器是发、输、变、配电系统中的重要设备之一，它的性能、质量直接关系到电力系统运行的可靠性和运营效益，它的结构、特点直接影响其安装工程造价的高低。

电力变压器按相数分为单相变压器（D）和三相变压器（S）；按冷却方式分为油浸自冷式变压器（J）、油浸风冷式变压器（F）、强迫油循环风冷式变压器（FP）、干式空气自冷变压器（G）和干式浇注变压器（C）；按照电压变比，油浸自冷式变压器、干式空气自冷变压器和干式浇注变压器常用于6KV/0.4KV，且容量在2500KVA以下，油浸风冷式变压器、强迫油循环风冷式变压器多用于35KV/6KV、110KV/6KV，变压器容量一般大于8000KVA。

例如，SFPZ-40000/110 三相风冷强迫油循环110KV电力变压器。

普通油浸自冷三相电力变压器三相干式电力变压器35KV三相电力变压器 110KV三相电力变压器杆上安装电力变压器安装在室外基础上的电力变压器1.2电力变压器安装电力变压器安装分室内、室外基础上安装和电杆上安装。

按“台”计算工程量。

室内基础上安装－集中供电的变配电所（6KV/380V）、容量在250KVA～2600KVA之间的油浸变压器和干式变压器一般采用室内基础上安装。

室外基础上安装－直接从电网受电的降压变压器或向电网送电的升压变压器（35KV/6KV,6KV/35KV）、容量8000KVA以上的电力变压器，由于体积庞大且要求良好的通风、散热条件，多数采用室外基础上安装。

81科技资讯 SCIENCE & TECHNOLOGY INFORMATION①作者简介：吴建明（1984—），男，硕士，工程师，研究方向为建筑电气工程概预算。

DOI：10.16661/ki.1672-3791.2102-5042-5636建筑电气工程施工图预算与施工预算之区别①吴建明(内蒙古科技大学监审处 内蒙古包头 014010)摘 要：建筑电气工程施工预算，是施工单位内部控制工程成本的主要指标，严格控制工程项目施工预算，可最大化地提高施工企业的利润空间。

施工预算施工企业在编制投标文件投标报价时和施工组织设计时基本确定，存在潜在的变化就是施工过程中优化管理节约的成本支出。

该文从施工图预算与施工预算区别展开论述，分析二者之间的区别与联系，为从事电气工程概预算人员理清了思路。

近年来，随着建筑物智能化程度越来越高，建筑物电气工程造价占整体造价比例越来越高，作实建筑物电气工程概预算势在必行。

从事电气工程概预算人员务必把施工图预算与施工预算搞清楚，否则在造价控制过程中略显无力，提升自身专业素质，才能为所在单位在造价控制方面贡献自己的力量。

关键词：施工图预算 施工预算 区别 研究中图分类号：TU85文献标识码：A文章编号：1672-3791(2021)02(a)-0081-03Difference between Construction Drawing Budget andConstruction Budget of Building Electrical EngineeringWU Jianming(Monitoring Audit Office, Inner Mongolia University of Science and Technology, Baotou，Inner MongoliaAutonomous Region, 014010 China)Abstract: The construction budget of building electrical engineering is the main index of the construction unit's internal control of the project cost. Strictly controlling the construction budget of the project can maximize the prof it space of the construction enterprise. Construction budget construction enterprises in the preparation of tender documents, tender offer and construction organization design are basically determined, the potential changes in the construction process is to optimize the management of cost savings.This paper discusses the difference between construction drawing budget and construction budget, analyzes the difference and connection between them and clears up the train of thought for electrical engineering budgetary estimate and budget. In recent years, with the building more and more intelligent degree, the building electrical engineering cost is higher and higher than the overall cost, it is imperative to implement the building electrical engineering budget estimate. The personnel engaged in electrical engineering estimate and budget must make clear the construction drawing budget and the construction budget. Otherwise, you will be a little weak in the cost control process, and you can improve your professional quality so that you can contribute your own strength to the unit in terms of cost control.Key Words: Construction drawing budget；Construction budget；Difference；Research建筑电气工程施工预算，是施工单位内部控制工程成本的主要指标，严格控制工程项目施工预算，可最大化地提高施工企业的利润空间。

一级造价师安装案例电气专业考试范围
一级造价师安装专业案例分析考试范围主要包括电气专业相关知识。

具体来说，考试会涉及电气工程的施工图预算编制、工程量清单编制、工程量清单计价、定额计价等内容，要求考生掌握电气工程项目的概预算、招投标、合同管理、成本分析等方面的知识，能够独立进行电气工程的造价分析和控制工作。

在具体考试中，电气专业案例分析的题目类型可能包括计算题、分析题、案例题等，要求考生根据给定的电气施工图纸和相关资料，进行工程量计算、费用计取、预算编制等方面的操作和分析。

同时，考试还会涉及电气专业的相关标准和规范，要求考生能够准确理解和应用这些标准和规范，确保自己的造价分析和控制工作符合相关要求。

因此，对于想要通过一级造价师安装专业案例分析考试的考生来说，需要全面掌握电气专业相关知识，熟悉相关标准和规范，提高自己的实践能力和综合素质，以应对考试中可能出现的各种题型和难度。

五、防雷及接地装置〔一〕工程量计算规那么1、全国定额防雷及接地装置在全国定额中是第九章。

⑴接地装置接地母线敷设以10m为计量单位，户内接地母线不考虑母线明敷设、暗敷设及敷设位置。

接地极以根为计量单位，另计主材费。

接地极的长度按设计长度计算，无规定时，每根按2.5m计算。

接地跨接线安装以10处为单位，构架接地处为单位，钢、铝窗接地以10处为计量单位。

电缆支架的接地线安装，执行户内接地母线敷设定额。

⑵防雷装置避雷针制作安装按避雷针长度划分子目，以根为定额计量单位。

避雷针拉线安装按3根一组以组为定额计量单位。

独立避雷针安装按支架高度划分子目，以基为定额计量单位。

半导体少长针消雷装置以套为计量单位。

避雷网安装以10m为定额计量单位。

混凝土块制作以10块为计量单位。

均压环敷设以10m为定额计量单位。

避雷引下线以10m为定额计量单位，需另计引下线的主材费。

断接卡子制作安装以10套作为计量单位。

高层建筑利用柱内主作引下线时，要与作均压环的圈梁钢进行焊接，每个交叉点算1处，柱内主与圈梁焊接以10处为计量单位。

接地母线、避雷线敷设均按延长米计算，长度按施工图设计的水平和垂直规定长度另加3.9%的损耗率。

2、北京定额⑴接地装置接地母线以10m作为定额计量单位。

当其埋地敷设时，执行暗敷设定额，并另计土方量。

钢接地母线敷设定额均包含主材。

接地极制作安装以根为定额计量单位。

增加了利用地板钢做接地极定额子目，以m2为定额计量单位。

护坡桩做接地极定额子目，以根作为定额计量单位。

型钢接地极均包含主材，铜接地极需另计主材费。

⑵防雷装置避雷针制作定额只有钢管针长3m和7m，圆钢针长2m等三个定额子目，均含主材。

避雷针安装定额中增加了烟囱上安装子目。

避雷网安装含避雷网的主材费。

接地跨接线安装分为卫生间等电位连接、钢铝窗跨接地线、玻璃幕墙跨接地线定额子目。

玻璃幕墙跨接地线分钢构架和铝合金构架等子目，以处为定额计量单位。

接地端子箱安装以台为定额计量单位，铜接地断接卡子以处为定额计量单位，另计主材费。
