s7 300学习总结

s7300实习报告心得第七周，应该算是实习以来比较忙的一周。

当了实习老师才知道，一堂好课的背后是老师没日没夜的付出，现在真是深有体会，我准备六年级周一周二的语文课就花了整整两天，备课对我来说真的需要花费很多很多心思，教案和ppt都需要一点一点的仔细研究琢磨，既要想好自己该怎么教，怎么把课文讲通透、讲明白，又要考虑学生会怎么想，会有什么疑惑，做好预设……我的精力一向不太充沛，所以长时间坐在电脑前备课对我来说是一项非常大的挑战。

虽然准备过程艰辛，但是结果还是令人欣慰的，上课时大部分同学都能跟我的思路走，并且都非常善于思考，总是能提出非常有价值的问题，课堂上气氛非常活跃。

看着他们认真思考的样子，我觉得我的付出收到了较好的成效，虽然辛苦，但却值得！必须自学改良的地方除了很多，稳步助威叭。

今天听了一位数学组的老师准备的市级评优课的第一次准备和试讲，个人感觉老师讲的特别好了了已经。

大家又经过了探讨，至了存有的一部分问题：导入环节过长，导入环节讲了许多没有必要的知识。

是在为了这道题而进行的复习导入，应该多复习一些，复习的应该更加全面一些，不能这道题用什么就只复习什么，过于刻意。

对课堂设计的层次感不弱，虽然就是步步深入细致，但是层次感没体验出。

能力提升的部分，没有锻炼到学生的能力，没有起到预期能力提升的效果。

预计让学生回答的问题，预期的答案和学生的回答很有出入，对学情的把握不够，对学生的了解不够。

对于课件中的、学案中的某些数学符号，大小不最合适，形式不最合适。

感觉自己还有很大的进步空间，这些问题同样的在自己身上发生着。

见贤思齐矣，见不贤而内自省。

在以后的授课中一定要反思自己的这些问题，有则改之无则加勉！搞一个合格的顶岗实习生。

这一周听课比较多，被其他老师听得也多，我受益良多。

课件搞的不好，课上的不一好；教学设计设计的不好，课堂教学的过程不一定按着设计的步骤去，有效率变通才就是最佳。

可是有时我们的“变小”，不是最出色的变。

西门子300PLC学习心得第一篇：西门子300PLC学习心得【例2-2】压力变送器的量程为0～10MPa，输出信号为4～20mA，模拟量输入模块的量程为4～20mA，转换后的数字量为0～27 648，设转换后得到的数字为N，试求以kPa 为单位的压力值。

解：0～10MPa(0～10 000kPa)对应于转换后的数字0～27 648，转换公式为P = 10 000 × N / 27 648（kPa）注意在运算时一定要先乘后除，否则可能会损失原始数据的精度。

【例2-3】某发电机的电压互感器的变比为10kV/100V（线电压），电流互感器的变比为1000A/5A，功率变送器的额定输入电压和额定输入电流分别为AC 100V 和5A，额定输出电压为DC ±10V，模拟量输入模块将DC ±10V 输入信号转换为数字+27648 和-27649。

设转换后得到的数字为N，求以kW 为单位的有功功率值。

解：根据互感器额定值计算的原边有功功率额定值为×10000×1000 = 17321000(W)= 17321(kW)由以上关系不难推算出互感器原边的有功功率与转换后的数字之间的关系为17321/ 27648 = 0.62648 kW / 字。

转换后的数字为N 时，对应的有功功率为0.6265 N(kW)，如果以kW 为单位显示功率P，使用定点数运算时的计算公式为P = N × 6 265 / 10 000（kW）【例 2-4】用于测量锅炉炉膛压力（−60 Pa～60 Pa）的变送器的输出信号为4～20mA，模拟量输入模块将0～20mA 转换为数字0～27 648，设转换后得到的数字为N，试求以0.1Pa 为单位的压力值。

解：4～20mA 的模拟量对应于数字量5 530～2 7648，即−600～600（0.1Pa）对应于数字量5 530～27 648，第二篇：西门子PLC学习讲课稿西门子PLC一、PLC硬件组成1、电源模块（PS）：用于将输入的AC 22V电源或DC 24V电压转换为稳定的DC 24V和DC 5V电压，供其它模块和输出模块的负载使用。

PLC学习总结PLC在目前的自动化系统控制中，有很重要的地位，在我们厂用的地方也很多，通过这次学习对PLC有了一定的了解熟悉，为以后维护现场能快速解决疑难问题打下一个基础。

下面是学习笔记内容：首先是PLCS7-300软件的安装：Step7_V5.4_SP3_CN为软件包，将软件包解压后，会出现一个文件夹，这个文件夹中包含了S7-300程序所需的所有软件，这其中有DotNetFramework文件，这个文件是微软控件补丁，只有先装这个软件才能在微机上建立一个安装的平台，然后再装STEP7，这个软件为S7-300的程序软件，装好后，还需要一个授权保护器Automation License Manager，这个软件不装的话是没法授权无法使用，这三个软件如果手动安装是必不可少的。

还有一种安装方法就是自动安装，自动安装比较方便，但又一缺点，就是所安装的路径中，不能有中文，否之是安不上的，手动安装时可以的，一步一步，比较稳当。

最后还要安装一个仿真软件，S7-Plcsim53安装后就可在程序中运行仿真。

安装好后在桌面后有两个图标，，一个是项目管理器SIMATIC Manager，另一个是授权软件可在桌面删除，在桌面没有用，这个软件是后台运行的。

然后进入程序学习软件，首先是硬件组态，模块组态，程序编译，程序下载，程序仿真。

硬件组态是在，刚打开程序时，选着新建，点击硬件会出现上面空白表格，通过右边框中的型号，双击或拖动到空白表格中，然后再里面选SM-300对话框，会在下面弹出卡件型号，有AI-300模入，AO-300模出等卡件，常用的都有，CPU是在CPU-300中选折，进入空白表格后在下方的表格中也会出现，在下面已选的卡键后面设置I地址和Q地址，燃后保存即可。

点击CPU 313C-2 DP进入模块组态。

题中的模块如FC1，FC2等都是通过鼠标右键，里面有一个插入新对象，里面有功能块，组织块，数据块等，点击后出现上面的符号。

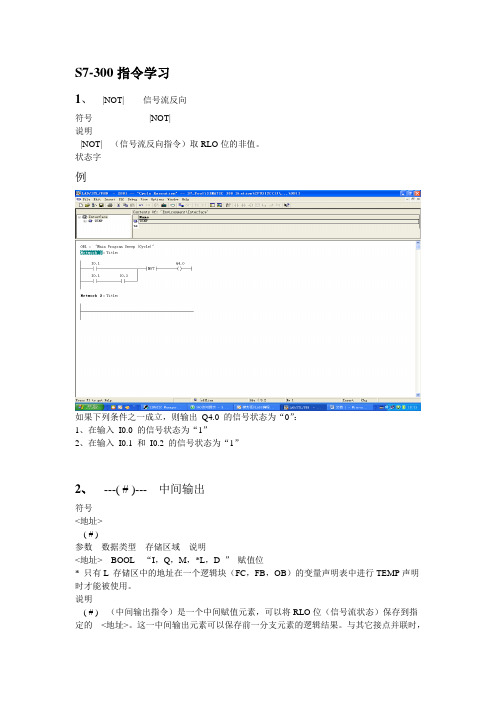

S7-300指令学习1、--|NOT|-- 信号流反向符号---|NOT|---说明--|NOT|---（信号流反向指令）取RLO位的非值。

状态字例如果下列条件之一成立，则输出Q4.0 的信号状态为“0”：1、在输入I0.0 的信号状态为“1”2、在输入I0.1 和I0.2 的信号状态为“1”2、---( # )--- 中间输出符号<地址>---( # )---参数数据类型存储区域说明<地址> BOOL “I，Q，M，*L，D ”赋值位* 只有L 存储区中的地址在一个逻辑块（FC，FB，OB）的变量声明表中进行TEMP声明时才能被使用。

说明---( # )---（中间输出指令）是一个中间赋值元素，可以将RLO位（信号流状态）保存到指定的<地址>。

这一中间输出元素可以保存前一分支元素的逻辑结果。

与其它接点并联时，---( # )--- 可以象一个接点那样插入。

---( # )--- 元素绝不能连接到电源线上或直接连接到一个分支连接的后面或一个分支的末尾。

使用--- |NOT|---（信号流反向）元素，可以生成求反。

3、RS复位置位触发器符号<地址>参数数据类型存储区域说明<地址> BOOL I，Q，M，L，D 被置位或复位的位S BOOL I，Q，M，L，D 使能置位指令R BOOL I，Q，M，L，D 使能复位指令Q BOOL I，Q，M，L，D <地址>的信号状态说明如果在R 端输入的信号状态为“1”，在S 端输入的信号状态为“0”，则RS（复位置位触发器）复位。

相反，如果在R端输入的信号状态为“0”，在S端输入的信号状态为“1”，则RS（复位置位触发器）置位。

如果在两个输入端RLO均为“1”，则顺序优先，触发器（先复位，后置位，如同时为“1”则RS触发器输出始终为1）置位。

在指定<地址>，复位置位触发器首先执行复位指令，然后执行置位指令，以使该地址保持置位状态程序扫描剩余时间。

s7-300计数器复习总结.doc计数器总结一、接线CPU 312C连接器的针脚分配:二、组态1、建立项目，在硬件组态中插入CFU312C；2、双击硕件组态中的计数（Count）进入组态画面，选择通道编号0或1,做参数设置;3、选择工作模式可供选择的工作模式有：1）：不组态…不组态任何计数或输出功能2）:连续计数-计到上限时跳到下限从新开始。

向上计数达到上限时，它将在出现下一正计数脉冲时跳至下限处，并从此处恢复计数。

向下计数达到下限时，它将在出现下一负计数脉冲时跳至上限处，并从此处恢复计数。

3）: 一次（单次）计数-计到上限时跳到下限等待新的触发。

计数器从0或装载值开始向上或向下汁数，达到限制值后，计数器将跳至相反的计数限值，且门自动关闭。

要重新启动计数，必须在门控制处生成一个正跳沿4）:周期计数一从装载值开始计数，到可设置上限时跳到装载值从新计数。

计数器从0或装载值开始向上或向下计数，达到限制值后，计数器将跳至装载值并从该值开始恢复计数。

5）；频率测量…CPU在指定的积分时间内对进入脉冲进行计数并将其作为频率值输岀。

三、操作参数1：主计数方向-一可分上/下计数无：计数范围无限制递增：限制递增计数范围。

计数器从“0”或输入值开始，沿正方向计数, 直至所声明的终点值?1,然后跳回到下一变送器的正脉冲的输入值。

递减：限制递减计?数范围。

计数器从所声明的起点或输入值开始，沿负方向计数，直至为“1”，然后跳回到下i编码器的负脉冲的起始值。

2：门功能（门函数）■■只有在门打开时计数值才有效1）取消计数■■门再次打开时计数值清零在关闭并重新启动门后将从装载值开始重新开始计数操作。

当门控功能打开时，开始计数，当门控功能再次打开时，恢复到输入值。

2）停止计数-门再次打开吋计数值在上次计数值上计数在关闭门后将从最后的实际计数值开始恢复计数当门控功能关闭时，计数中断，当门控功能再次打开时，恢复到最后的实际数值。

3:起始/结束值一“周期计数”时的上限值终点值，对于递增计数为缺省值起始值，对于递减计数为缺省值4:比较值??用于产生中断5:滞后值一可防止临界时产生的扰动编码器可能停止在某个位置，并且随后在该位置附近“颤动”。

plc300字学习心得(精选9篇)plc300字学习心得篇1八月15日到八月23日，参加了由准能公用事业公司提供的关于变频器和PLC的培训学习。

本次培训由新疆博识通咨询有限公司组织，地点位于陕西榆林。

首先，我非常感谢公司给我们新进员工的培训，也很荣幸参加了这次培训。

我们刚走出校门、走上工作岗位不到一个月，公司就给予我们这样的培训机会，这说明公司对我们新进员工培训的重视，反映了公司“重视人才，培养人才”的战略方针;对于刚走上工作岗位的我，也非常珍惜这次机会。

盘点近半个个月的培训学习，首次接触变频器与PLC，尽管学习的只是变频器和PLC的入门知识，但我收获依旧很大，对我以后的工作也产生了很大的帮助。

这次培训分两个阶段进行学习，第一个阶段是变频器的学习，第二个阶段是PLC的学习。

八月15日到八月17日，首先进行的是变频器的培训，由王兆义老师讲授。

首先，我们学习了变频器的应用概论。

在这一章节，我明白了变频器是一种用于电动机调速的智能工业电力电子电器，它接在三相电源与电动机之间。

变频器的端子包括主电路端子、输入控制端子、输出控制端子与通讯接口。

变频器是从0速起动，因为突然加上较高频率会造成过电流。

其次，我们学习了变频器的工程应用。

在这一章节，重点讲解了变频器常用的三种控制模式：基本U/F控制(恒压频比控制)、转差控制、PID控制。

同时，在这章节解决了变频器常用模式的几种应用组态、参数设置和应用技巧等。

然后，我们学习了变频器主电路的测量维修。

通过学习我学会了在不分解变频器的前提下，通过进行测量，判断主电路大部分故障的方法。

第四章学习了变频器控制电路的测量维修。

这一章主要讲解了变频器报警跳闸和不报警停机故障的判断方法，端子好坏的技能测量。

最后学习的是变频器过流过载过压故障的维修。

在变频器的学习过程中，王老师做了一个水泵恒压供水系统的实验，这个实验与我现在的工作环境有关系，希望在以后的工作中能有机会更深的理解水泵恒压供水系统。

西门⼦S7-300学习资料S7-300学习笔记第⼀讲：S7-300简介⼀、标准型S7-300的硬件结构1.S7-300为标准模块式结构，各种模块相互独⽴，并安装在固定的机架（导轨）上，构成⼀个完整的PLC应⽤系统。

2.第⼀槽为电源模块，第⼆槽为CPU模块，第三槽为通信模。

3.300电源模块(PS)可⽤其它开关电源代替,⽽400必须选⽤原装模块⼆、S7-300 CPU模块1.CPU模块分类1)300PLC可分为紧凑型.标准型.⾰新型.户外型.故障安全型和特种型CPU2)C表⽰紧凑型.F故障安全型T表⽰特种型2.S7-300 CPU的主要特点3.S7-300 CPU状态故障显⽰1)SF(红⾊)：系统出错/故障指⽰灯,硬件或软件出错时亮2)BATF(红⾊) ：电池故障指⽰灯,没电或没有装⼊电池时亮.314和316有.故障时不影响CPU⼯作3)DC5V(绿⾊) ：5V电源指⽰灯,总线5V电源正常时常亮4)FRCE(黄⾊) ：强制作业有效指⽰灯,有强制时亮5)RUN(绿⾊) ：运⾏指⽰灯.处于RUN时亮,在STARTUP(启动)时以2HZ闪烁,在HOLD(暂停)时0.5HZ闪烁6)STOP(黄⾊) ：CPU处于STARTUP. HOLD.时常亮,在存储器复位时0.5HZ闪.在存储器置位时以2HZ闪烁.7)BUS DF(BF)(红⾊) ：总线出错时亮,(只适⽤于带有DP接⼝的CPU).8)SF DP：接⼝错误指⽰灯,DP接⼝故障时亮三、S7-300 PLC功能1.⾼速的指令处理：0.1-0.6us的指令处理时间2.⼈机界⾯（HMI）：⼈机界⾯集成在S7-300操作系统内3.诊断功能：CPU的智能化的诊断系统可连续监控系统的功能是否正常，记录错误和特殊的系统事件4.⼝令保护：多级⼝令保护可以使⽤户⾼度、有效的保护其技术机密，防⽌未经允许的复制和修改四、S7-300 模块PS电源模块、IM接⼝模块（360发送361接收）、FM功能模块、SM信号模块。

计数器总结一、接线CPU 312C 连接器的针脚分配:二、组态1、建立项目，在硬件组态中插入CPU312C；2、双击硬件组态中的计数（Count）进入组态画面，选择通道编号0或1，做参数设置；3、选择工作模式可供选择的工作模式有：1)：不组态---不组态任何计数或输出功能2): 连续计数-- 计到上限时跳到下限从新开始。

● 向上计数达到上限时，它将在出现下一正计数脉冲时跳至下限处，并从此处恢复计数。

● 向下计数达到下限时，它将在出现下一负计数脉冲时跳至上限处，并从此处恢复计数。

3): 一次（单次）计数--计到上限时跳到下限等待新的触发。

计数器从0 或装载值开始向上或向下计数，达到限制值后，计数器将跳至相反的计数限值，且门自动关闭。

要重新启动计数，必须在门控制处生成一个正跳沿4):周期计数—从装载值开始计数, 到可设置上限时跳到装载值从新计数。

计数器从0 或装载值开始向上或向下计数，达到限制值后，计数器将跳至装载值并从该值开始恢复计数。

5)；频率测量---CPU 在指定的积分时间内对进入脉冲进行计数并将其作为频率值输出。

三、操作参数1：主计数方向-----可分上/下计数•无：计数范围无限制•递增：限制递增计数范围。

计数器从“0”或输入值开始，沿正方向计数，直至所声明的终点值-1，然后跳回到下一变送器的正脉冲的输入值。

•递减：限制递减计数范围。

计数器从所声明的起点或输入值开始，沿负方向计数，直至为“1”，然后跳回到下一编码器的负脉冲的起始值。

2：门功能（门函数）--只有在门打开时计数值才有效1) 取消计数--门再次打开时计数值清零在关闭并重新启动门后将从装载值开始重新开始计数操作。

当门控功能打开时，开始计数，当门控功能再次打开时，恢复到输入值。

2) 停止计数--门再次打开时计数值在上次计数值上计数在关闭门后将从最后的实际计数值开始恢复计数当门控功能关闭时，计数中断，当门控功能再次打开时，恢复到最后的实际数值。
