汽车制动阀工作原理

常用气制动元件工作原理简介装设在车辆上的所有各种制动系总称为制动装备。

任何制动系都具有四个基本组成部分：供能装置——包括供给、调节制动所需能量以及改善传能介质状态的各种部件。

其中产生制动能量的部分称为制动能源。

如空压机、人的肌体控制装置——包括产生制动动作和控制制动效果的各种部件。

如制动踏板机构，制动阀。

传动装置——包括将制动能量传输到制动器的各个部件，如制动总泵、制动轮缸制动器——产生阻碍车辆的运动或运动趋势的力（制动力）的部件，其中也包括辅助制动系中的缓速装置。

较为完善的制动系还具有制动力调节装置以及报警装置、压力保护装置等附加装置。

制动系还可按照制动能源来分类：以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系。

其制动能源可以是发动机驱动的空气压缩机或油泵。

兼用人力和发动机动力进行制动的制动系称为伺服制动系，如真空助力。

按照制动能量的传输方式，制动系又可分为机械式、液压式、气压式和电磁式等，我厂现有车型主要采用液压制动和气压制动两种传输方式。

液压制动式结构简单，主要用于490发动机以下小型工程车和平板车上，气压制动结构复杂，用于中型及以上车型。

下面只讨论一下我厂最常用的动力制动系中的气压制动。

气压制动系是发展最早的一种动力制动系，也是我厂现在最主要采用的制动形式。

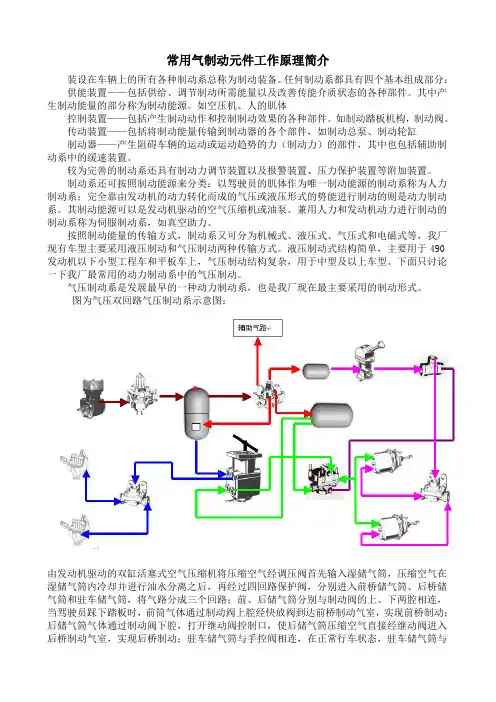

图为气压双回路气压制动系示意图：由发动机驱动的双缸活塞式空气压缩机将压缩空气经调压阀首先输入湿储气筒，压缩空气在湿储气筒内冷却并进行油水分离之后，再经过四回路保护阀，分别进入前桥储气筒、后桥储气筒和驻车储气筒，将气路分成三个回路；前、后储气筒分别与制动阀的上、下两腔相连，当驾驶员踩下踏板时，前筒气体通过制动阀上腔经快放阀到达前桥制动气室，实现前桥制动；后储气筒气体通过制动阀下腔，打开继动阀控制口，使后储气筒压缩空气直接经继动阀进入后桥制动气室，实现后桥制动；驻车储气筒与手控阀相连，在正常行车状态，驻车储气筒与手控阀和弹簧气室处于常通状态，当车辆停止时，将手刹手柄达到停车位置，阻断气源，弹簧气室内的压缩空气通过快放阀排入大气，实现驻车制动。

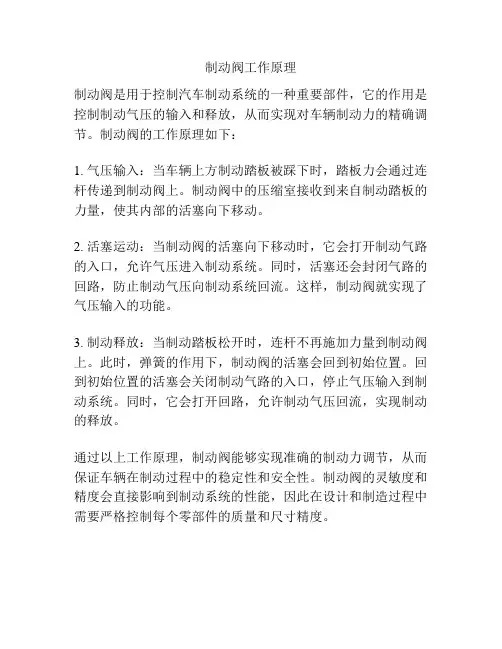

制动阀工作原理
制动阀是用于控制汽车制动系统的一种重要部件，它的作用是控制制动气压的输入和释放，从而实现对车辆制动力的精确调节。

制动阀的工作原理如下：
1. 气压输入：当车辆上方制动踏板被踩下时，踏板力会通过连杆传递到制动阀上。

制动阀中的压缩室接收到来自制动踏板的力量，使其内部的活塞向下移动。

2. 活塞运动：当制动阀的活塞向下移动时，它会打开制动气路的入口，允许气压进入制动系统。

同时，活塞还会封闭气路的回路，防止制动气压向制动系统回流。

这样，制动阀就实现了气压输入的功能。

3. 制动释放：当制动踏板松开时，连杆不再施加力量到制动阀上。

此时，弹簧的作用下，制动阀的活塞会回到初始位置。

回到初始位置的活塞会关闭制动气路的入口，停止气压输入到制动系统。

同时，它会打开回路，允许制动气压回流，实现制动的释放。

通过以上工作原理，制动阀能够实现准确的制动力调节，从而保证车辆在制动过程中的稳定性和安全性。

制动阀的灵敏度和精度会直接影响到制动系统的性能，因此在设计和制造过程中需要严格控制每个零部件的质量和尺寸精度。

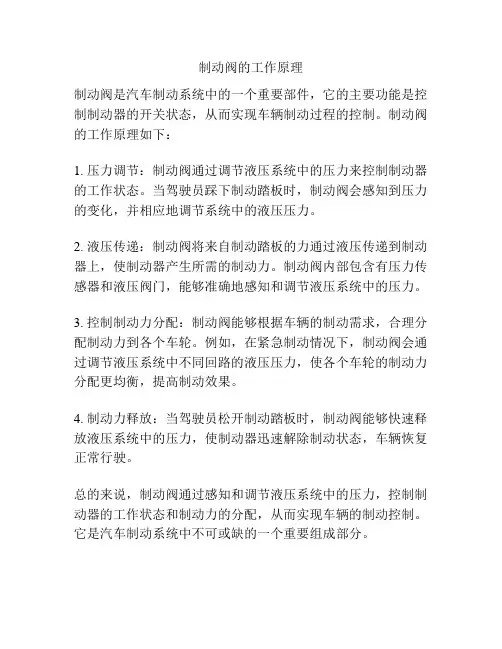

制动阀的工作原理
制动阀是汽车制动系统中的一个重要部件，它的主要功能是控制制动器的开关状态，从而实现车辆制动过程的控制。

制动阀的工作原理如下：
1. 压力调节：制动阀通过调节液压系统中的压力来控制制动器的工作状态。

当驾驶员踩下制动踏板时，制动阀会感知到压力的变化，并相应地调节系统中的液压压力。

2. 液压传递：制动阀将来自制动踏板的力通过液压传递到制动器上，使制动器产生所需的制动力。

制动阀内部包含有压力传感器和液压阀门，能够准确地感知和调节液压系统中的压力。

3. 控制制动力分配：制动阀能够根据车辆的制动需求，合理分配制动力到各个车轮。

例如，在紧急制动情况下，制动阀会通过调节液压系统中不同回路的液压压力，使各个车轮的制动力分配更均衡，提高制动效果。

4. 制动力释放：当驾驶员松开制动踏板时，制动阀能够快速释放液压系统中的压力，使制动器迅速解除制动状态，车辆恢复正常行驶。

总的来说，制动阀通过感知和调节液压系统中的压力，控制制动器的工作状态和制动力的分配，从而实现车辆的制动控制。

它是汽车制动系统中不可或缺的一个重要组成部分。

制动阀原理
制动阀是一种常见的液压控制元件，广泛应用于工程机械、农业机械、汽车等
领域。

它的主要作用是控制液压系统中液压缸或液压马达的运动速度和方向，从而实现对机械设备的制动和控制。

那么，制动阀的原理是怎样的呢？
首先，制动阀的工作原理与液压传动系统的工作原理密切相关。

液压传动系统
是利用液体的流动和压力传递能量的一种动力传动系统，它由液压泵、液压阀、液压缸（马达）等组成。

在液压传动系统中，液压泵会产生液压能，通过液压管路输送给液压执行元件（液压缸或液压马达），从而驱动机械设备运动。

制动阀作为液压系统中的控制元件，主要通过控制液压油的流动和压力来实现
对液压缸或液压马达的控制。

在液压系统中，制动阀通常包括节流阀、溢流阀、换向阀等。

其中，节流阀通过调节液压油的流量来控制液压缸或液压马达的运动速度；溢流阀则通过调节液压油的压力来控制液压系统的工作压力；换向阀则通过改变液压油的流向来实现液压缸或液压马达的正反转。

在液压系统中，制动阀起着重要的作用。

它不仅可以实现对液压系统的控制，
还可以实现对机械设备的制动和调速。

比如，在液压制动系统中，制动阀可以通过控制液压缸的运动速度和力度来实现对机械设备的制动；在液压调速系统中，制动阀可以通过控制液压马达的转速和扭矩来实现对机械设备的调速。

总之，制动阀的原理是基于液压传动系统的工作原理，通过控制液压油的流动
和压力来实现对液压缸或液压马达的控制。

它在液压系统中起着重要的作用，不仅可以实现对液压系统的控制，还可以实现对机械设备的制动和调速。

因此，对制动阀的原理和工作原理有深入的了解，对于液压系统的设计和维护具有重要意义。

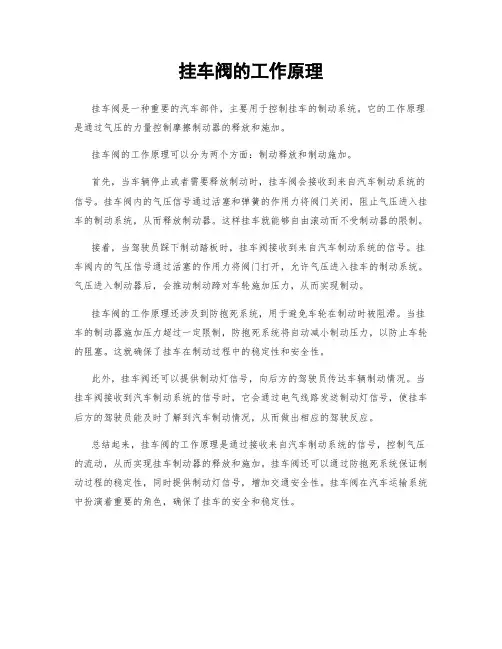

挂车阀的工作原理
挂车阀是一种重要的汽车部件，主要用于控制挂车的制动系统。

它的工作原理是通过气压的力量控制摩擦制动器的释放和施加。

挂车阀的工作原理可以分为两个方面：制动释放和制动施加。

首先，当车辆停止或者需要释放制动时，挂车阀会接收到来自汽车制动系统的信号。

挂车阀内的气压信号通过活塞和弹簧的作用力将阀门关闭，阻止气压进入挂车的制动系统，从而释放制动器。

这样挂车就能够自由滚动而不受制动器的限制。

接着，当驾驶员踩下制动踏板时，挂车阀接收到来自汽车制动系统的信号。

挂车阀内的气压信号通过活塞的作用力将阀门打开，允许气压进入挂车的制动系统。

气压进入制动器后，会推动制动蹄对车轮施加压力，从而实现制动。

挂车阀的工作原理还涉及到防抱死系统，用于避免车轮在制动时被阻滞。

当挂车的制动器施加压力超过一定限制，防抱死系统将自动减小制动压力，以防止车轮的阻塞。

这就确保了挂车在制动过程中的稳定性和安全性。

此外，挂车阀还可以提供制动灯信号，向后方的驾驶员传达车辆制动情况。

当挂车阀接收到汽车制动系统的信号时，它会通过电气线路发送制动灯信号，使挂车后方的驾驶员能及时了解到汽车制动情况，从而做出相应的驾驶反应。

总结起来，挂车阀的工作原理是通过接收来自汽车制动系统的信号，控制气压的流动，从而实现挂车制动器的释放和施加。

挂车阀还可以通过防抱死系统保证制动过程的稳定性，同时提供制动灯信号，增加交通安全性。

挂车阀在汽车运输系统中扮演着重要的角色，确保了挂车的安全和稳定性。

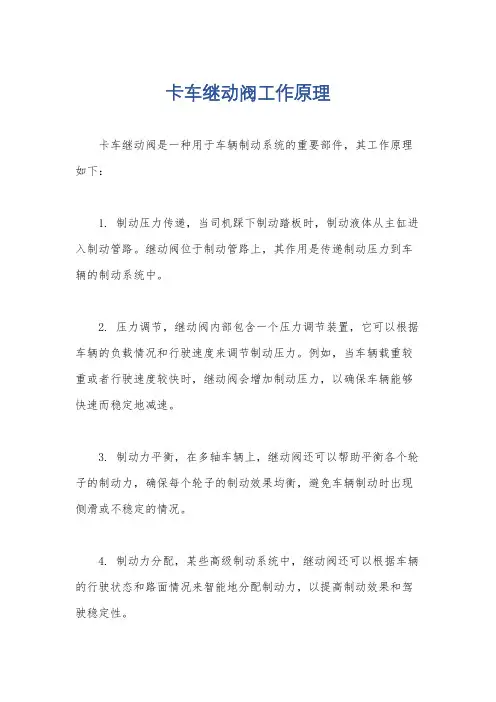

卡车继动阀工作原理
卡车继动阀是一种用于车辆制动系统的重要部件，其工作原理如下：
1. 制动压力传递，当司机踩下制动踏板时，制动液体从主缸进入制动管路。

继动阀位于制动管路上，其作用是传递制动压力到车辆的制动系统中。

2. 压力调节，继动阀内部包含一个压力调节装置，它可以根据车辆的负载情况和行驶速度来调节制动压力。

例如，当车辆载重较重或者行驶速度较快时，继动阀会增加制动压力，以确保车辆能够快速而稳定地减速。

3. 制动力平衡，在多轴车辆上，继动阀还可以帮助平衡各个轮子的制动力，确保每个轮子的制动效果均衡，避免车辆制动时出现侧滑或不稳定的情况。

4. 制动力分配，某些高级制动系统中，继动阀还可以根据车辆的行驶状态和路面情况来智能地分配制动力，以提高制动效果和驾驶稳定性。

总的来说，卡车继动阀通过传递、调节和平衡制动压力，确保车辆在制动时能够稳定、高效地减速，提高驾驶安全性和舒适性。

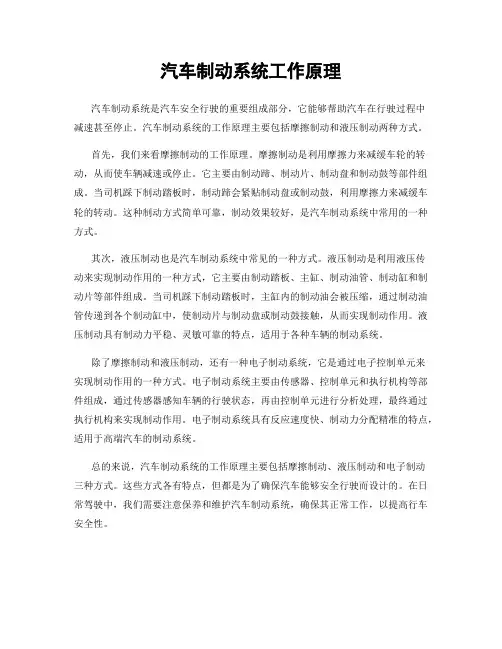

汽车制动系统工作原理
汽车制动系统是汽车安全行驶的重要组成部分，它能够帮助汽车在行驶过程中
减速甚至停止。

汽车制动系统的工作原理主要包括摩擦制动和液压制动两种方式。

首先，我们来看摩擦制动的工作原理。

摩擦制动是利用摩擦力来减缓车轮的转动，从而使车辆减速或停止。

它主要由制动蹄、制动片、制动盘和制动鼓等部件组成。

当司机踩下制动踏板时，制动蹄会紧贴制动盘或制动鼓，利用摩擦力来减缓车轮的转动。

这种制动方式简单可靠，制动效果较好，是汽车制动系统中常用的一种方式。

其次，液压制动也是汽车制动系统中常见的一种方式。

液压制动是利用液压传
动来实现制动作用的一种方式，它主要由制动踏板、主缸、制动油管、制动缸和制动片等部件组成。

当司机踩下制动踏板时，主缸内的制动油会被压缩，通过制动油管传递到各个制动缸中，使制动片与制动盘或制动鼓接触，从而实现制动作用。

液压制动具有制动力平稳、灵敏可靠的特点，适用于各种车辆的制动系统。

除了摩擦制动和液压制动，还有一种电子制动系统，它是通过电子控制单元来
实现制动作用的一种方式。

电子制动系统主要由传感器、控制单元和执行机构等部件组成，通过传感器感知车辆的行驶状态，再由控制单元进行分析处理，最终通过执行机构来实现制动作用。

电子制动系统具有反应速度快、制动力分配精准的特点，适用于高端汽车的制动系统。

总的来说，汽车制动系统的工作原理主要包括摩擦制动、液压制动和电子制动
三种方式。

这些方式各有特点，但都是为了确保汽车能够安全行驶而设计的。

在日常驾驶中，我们需要注意保养和维护汽车制动系统，确保其正常工作，以提高行车安全性。

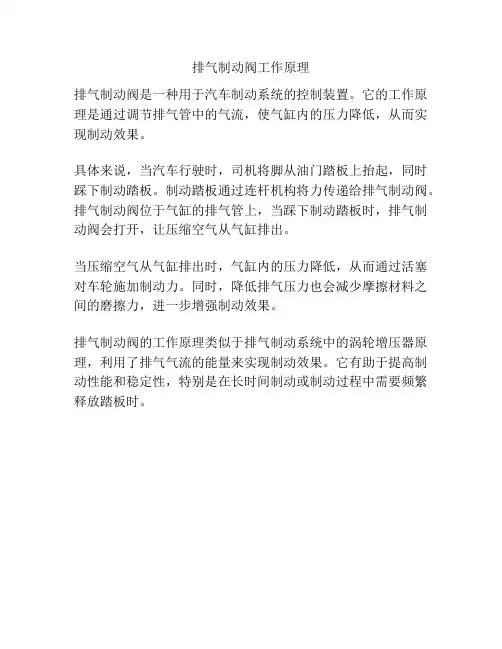

排气制动阀工作原理
排气制动阀是一种用于汽车制动系统的控制装置。

它的工作原理是通过调节排气管中的气流，使气缸内的压力降低，从而实现制动效果。

具体来说，当汽车行驶时，司机将脚从油门踏板上抬起，同时踩下制动踏板。

制动踏板通过连杆机构将力传递给排气制动阀。

排气制动阀位于气缸的排气管上，当踩下制动踏板时，排气制动阀会打开，让压缩空气从气缸排出。

当压缩空气从气缸排出时，气缸内的压力降低，从而通过活塞对车轮施加制动力。

同时，降低排气压力也会减少摩擦材料之间的磨擦力，进一步增强制动效果。

排气制动阀的工作原理类似于排气制动系统中的涡轮增压器原理，利用了排气气流的能量来实现制动效果。

它有助于提高制动性能和稳定性，特别是在长时间制动或制动过程中需要频繁释放踏板时。

液压制动阀工作原理液压制动阀是用来控制汽车制动系统的重要组成部分，其工作原理是根据液压力学的基本原理来实现的。

液压制动阀主要由主缸、制动室、换向阀和液压执行器等部分组成。

当驾驶员踩下制动踏板时，主缸内的活塞会向前移动，从而通过液压传送给制动室内的活塞。

制动室内活塞的移动会将压力传递到制动盘或制动鼓上的制动蹄片，从而实现制动的功能。

液压制动阀的工作原理可以分为四个阶段：压力增加阶段、保持阶段、释放阶段和行程回收阶段。

在压力增加阶段，当驾驶员踩下制动踏板时，主缸内的活塞会向前移动，相应地将制动剂液体向制动室内压送，使制动室内的活塞移动。

通过液压力的传递，制动蹄片即可附着于制动盘或制动鼓上，从而产生制动力。

在保持阶段，当制动踏板被保持在一定位置时，制动阀会封闭输液腔，使压力得以保持。

这个阶段的目的是为了保持制动力和制动效果的稳定性。

在释放阶段，当驾驶员松开制动踏板时，主缸内部的压力会减小，从而导致制动室内的活塞向后移动。

这个过程中，制动室内的压力会由高压逐渐减小到零。

制动阀会逐渐打开输液腔和回油腔之间的连接通道，使制动室的压力得以释放，从而实现制动蹄片的分离，制动力逐渐减小。

在行程回收阶段，当制动力减小到一定程度时，制动阀会将压力传递给回油腔，从而驱使活塞回到初始位置。

这个过程中，制动盘或制动鼓上的制动蹄片完全分离，从而实现制动的解除。

液压制动阀会根据行程回收的力度和速度来调整回程速度，以确保制动的平稳性和可控性。

总结起来，液压制动阀的工作原理是通过主缸和制动室之间的液压传递以及换向阀的控制，实现对制动蹄片的压力调节和分离，从而实现汽车的制动功能。

它的优点是制动力大、制动效果稳定，但同时也需要保持液压系统的密封性和压力平衡性，以确保制动的可靠性和安全性。

汽车制动阀工作原理汽车制动系统由制动主缸、制动管路、制动盘（或制动鼓）、制动器等组成。

其中，制动主缸是制动系统的控制中心，而制动阀作为制动主缸的一个附属装置，主要负责调节制动液的流量。

制动阀通常由两个主要部分组成，即阀体和阀芯。

阀体通常位于制动主缸和制动管路之间，与制动液相连。

阀体上设有进油口、出油口和调节孔。

进油口负责接收由制动主缸泵送过来的制动液，出油口则将制动液传递给制动器。

调节孔则通过阀芯的移动来控制出油量的大小。

阀芯是制动阀的主要执行部件，它是一个带有橡胶密封圈的金属杆。

密封圈主要用于防止制动液的泄漏。

阀芯的移动是通过制动踏板的踩踏力量来实现的。

当踩踏力作用于阀芯时，阀芯开始运动。

当阀芯的位置改变时，调节孔的开口面积也会改变，从而控制制动液的流速和流量。

制动阀的工作原理可分为以下几个阶段：1.初始状态：制动阀处于关闭状态，阀芯位于调节孔的中间位置，制动液无法流向制动器。

2.刹车开始：当踏踏板踩下时，制动阀的阀芯开始向下移动。

调节孔逐渐开启，制动液开始流向制动器。

制动液进入制动器后，通过摩擦作用使制动盘停止旋转，从而起到制动的作用。

3.刹车加强：随着踏板的进一步踩下，制动阀的阀芯继续向下移动。

调节孔的开口面积增大，制动液的流速和流量也增大。

这样，在制动器上产生更大的制动力，使车辆更快地停止。

4.刹车释放：当踏板松开时，制动阀的阀芯开始向上移动，调节孔逐渐关闭。

这样，制动液的流速和流量减小，制动器上的制动力也逐渐减小。

车辆恢复正常行驶。

总之，汽车制动阀通过控制制动液的进出，实现对刹车力的分配和调节。

它通过阀芯的移动来控制调节孔的开口面积，从而控制制动液的流速和流量。

制动阀的工作原理是基于液体力学的原理，通过液压传递力量，实现车辆的刹车。

排气制动阀工作原理
排气制动阀是一种用于控制汽车制动力的装置，其工作原理如下：
1. 当车辆需要减速或停车时，驾驶员踩下制动踏板，制动踏板上的压力传感器会感知到这一操作，并将信号传递给制动系统。

2. 制动系统接收到信号后，会通过管路将压缩空气送至排气制动阀。

排气制动阀在工作状态下时，处于关闭状态，阻止压缩空气流入制动器。

3. 当排气制动阀接收到来自制动系统的信号后，阀门会打开，允许一部分压缩空气通过阀门流入制动器。

4. 进入制动器的压缩空气会推动制动垫与制动盘之间的摩擦片发生摩擦，从而产生制动力，使车辆减速或停车。

5. 当驾驶员释放制动踏板时，制动系统会停止向排气制动阀发送信号，阀门会关闭，停止压缩空气的流入，制动器与制动盘之间的摩擦也会消失，车辆恢复行驶。

通过控制排气制动阀的打开和关闭来调节压缩空气的流入量，可以有效地控制制动力的大小，确保行驶的安全性。

刹车阀工作原理
刹车阀是汽车刹车系统中的重要部件之一，它主要用于调节刹车系统中液压的流动，从而控制刹车的力度。

下面将介绍刹车阀的工作原理。

刹车阀利用了液体在系统中的流动原理。

当汽车行驶时，驾驶员踩下制动踏板，通过连接刹车主缸的活塞将压力传递给刹车液体。

这时，液体从主缸流入刹车管道并进入刹车阀。

刹车阀内部包含了一个或多个活塞和阀门。

活塞的移动是由液压力驱动的，当液体进入刹车阀后，它会对活塞施加一个力。

根据液压力的大小，活塞会移动到不同的位置。

在刹车阀中，有两个主要的阀门，分别是进气阀和排气阀。

进气阀用于控制刹车液体的进入，排气阀则用于控制刹车液体的排出。

这两个阀门的开启和关闭决定了液压力的传递和释放。

当刹车阀接收到液压力的时候，进气阀会打开，允许液体流入刹车阀内部。

随后，液体的压力将推动活塞移动，进而改变刹车阀的通道。

当活塞移动到适当的位置时，进气阀会关闭，此时液体无法再流入。

同时，排气阀会打开，将刹车阀内部的液体排出。

这样，刹车阀就能够控制液体的流动，根据驾驶员的需求调节刹车的力度。

当驾驶员释放制动踏板时，液压力减小，排气阀关闭，进气阀打开，液体重新进入刹车阀，准备下一次刹车过程。

综上所述，刹车阀通过控制液体的流动来实现刹车的调节。

进气阀和排气阀的开启和关闭，以及活塞的移动，使刹车系统能够快速、准确地响应驾驶员的刹车指令。

这样就能够保证汽车的刹车效果和安全性。

气制动阀工作原理气制动阀是一种常用于汽车或者其他大型车辆上的重要气动元件。

它的主要作用是通过控制空气进入制动系统，实现制动力的调节和控制，确保车辆在行驶中的安全性。

下面将详细介绍气制动阀的工作原理。

首先，我们需要了解气制动阀的组成。

气制动阀主要由控制阀、缓冲联接器和膜片等组件组成。

其中，控制阀是气制动阀的核心部件，它通过控制进气口和出气口的开闭状态来调节制动力的大小。

缓冲联接器的作用是减缓气压变化的速度，使制动力的调节更加平稳。

膜片是连接控制阀和缓冲联接器的关键部件，它根据控制阀的开闭状态来调节气压的变化，并通过膜片的移动来控制制动力的大小。

在气制动阀工作时，首先在控制阀的进气口和出气口之间建立气流通道，将系统中的空气引入控制阀。

控制阀内部有一个位置可以调节的活塞，通过调节活塞的位置，可以改变进气口和出气口之间的连接状态，从而控制气流的开闭。

当活塞向一个方向移动时，进气口和出气口相互连接，气体可以顺利通过，制动力较小。

当活塞向另一个方向移动时，进气口和出气口断开连接，气体无法通过，制动力增大。

控制阀和缓冲联接器之间通过膜片相连。

当控制阀的进气口和出气口相互连接时，由于气体的压力变化，膜片内部的气压也发生变化。

膜片受到气体压力的作用，从而使其发生位移。

膜片的位移使缓冲联接器的开关机构进行相应的调节，减缓气压变化的速度，确保制动力的调节过程平稳。

当控制阀的进气口和出气口断开连接时，膜片的位移停止，缓冲联接器的开关机构保持不变。

总结来说，气制动阀的工作原理可以分为控制阀和膜片两个部分的协调工作。

控制阀通过调节进气口和出气口之间的连接状态，控制气体的流通和制动力的大小。

而膜片则根据控制阀的状态来调节气压的变化，并通过缓冲联接器使气压变化的速度减缓，以确保制动力调节的平稳性。

通过这种方式，气制动阀能够实现对车辆制动力的精确调节和控制，为行车安全提供了重要的保障。

总的来说，气制动阀是一种通过控制空气进入制动系统，实现车辆制动力的调节和控制的重要气动元件。

120阀制动压力计算
在汽车制动系统中，制动阀是控制制动压力的重要组成部分。

制动压
力的大小直接影响到制动效果的好坏，因此准确计算120阀的制动压力是
很重要的。

首先，我们需要了解一下120阀的工作原理和结构。

120阀是一种用
于卡车和重型车辆的制动系统的阀门，其主要功能是控制制动压力的大小。

它包含了一个阀盘、一个阀座和一个弹簧。

当踩下制动踏板时，制动液通
过导管进入120阀，压力使阀盘与阀座密封，阻止制动液进入制动缸。

要计算120阀的制动压力，我们需要知道以下参数：
1.制动液的压力：通常制动液的工作压力在8~12MPa之间。

2.阀盘的面积：阀盘面积的大小直接影响到制动压力的大小。

制动压力计算的公式如下：
制动压力=制动液的压力*阀盘的面积
在计算之前，我们需要测量阀盘的面积并转换为合适的单位。

假设阀
盘的直径为30毫米，使用以下公式计算阀盘的面积：
阀盘的面积=π*(直径/2)^2
在计算之前，我们将30毫米转换为米：
直径=30毫米=0.03米
将这些参数带入公式中，我们可以计算出制动压力：
制动压力=制动液的压力*阀盘的面积
假设制动液的压力为10MPa
需要注意的是，以上计算仅为示例，实际计算需要根据具体的参数进行。

此外，还需要考虑到实际制动系统的工作状态和其他因素对制动压力的影响。

总结起来，计算120阀的制动压力需要知道制动液的压力和阀盘的面积。

通过将这些参数带入计算公式中，我们可以得出制动压力的数值。

简述汽车制动系统的工作原理：汽车制动系统的工作原理主要是利用与车身相连的非旋转元件和与车轮相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势，并将运动着的汽车的动能转化为热能耗散到大气中。

具体来说，当驾驶员踩下制动踏板时，推杆推动主缸活塞，使制动液在制动管路中加压，制动液通过两个轮缸活塞推使制动蹄绕支承销转动，上端向两边分开而以其摩擦片压紧在制动鼓的内圆面上。

不转的制动蹄对旋转制动鼓产生摩擦力矩，从而产生制动力。

此外，制动系统通常分为液压制动和气压制动两种类型。

液压制动由制动总泵以制动液为传动介质通过制动管路输送到每个制动分泵，从而达到制动效果；气压制动则是以高压气体为制动介质，再通过管路送到各个制动分泵达到制动效果。
