10kV线路柱上开关安装作业指导书汇总

10KV线路作业指导书1、目的1.1为规范配电线路维护作业程序，确保平安、优质、高效地完成配电线路维护工作，特编制本作业指导书。

1.2现场工作必需严格执行《安规》、《两票》有关规定，深化开展反习惯性违章活动。

2、引用标准2.1电网公司《电力平安工作规程》（电力线路部分）2.2DL/T741-2001《配电线路运行规程》《架空配电线路及设备运行规程》3.3《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。

4、平安措施4.1保证人身平安4.1.1现场工作人员应佩戴平安帽并统着装（工作服、绝缘鞋）。

士4.1.2开头工作前要认真检查所用工器具，合格后方可使用。

杆塔上作业人员必需使用有爱护绳的双保险平安带，平安带和爱护绳应分挂在杆塔不同部位的坚固构件上，换位时不得失去平安带的爱护。

4.1.3开头工作前，工作负责人向全体检修人员交待工作任务、现场平安措施和接近带电线路（部位），并明确分工，全体工作人员复诵无误后方可开头工作。

4.1.4平行双回路线路停电检修时，工作负责人要向工作班成员指明哪一回停电，哪一回带电，并设专人监护，防止工作人员误登带电杆塔或误入带电区，工作人员应佩戴与停电线路色标全都的袖标。

4.1.5工作地段如有邻近、平行、交叉跨越及同杆塔架设线路，在需要接触或接近导线工作时，要使用个人保安地线。

4.1.6严格执行“谁支配工作，谁负责平安”的原则和现场勘察制度，把好作业现场平安关。

应支配熟识设备及作业环境的人担当工作负责人，应对工作的危急点充分进行分析并制定防范措施，传达到每个工作班组成员。

4.2保证设备平安4.2.1每日检修工作出工前，应具体核对和检查所使用的工器具及材料齐全完备后，方可出工。

4.2.2检修人员要根据项目与标准要求，对设备的每个部位（部件）逐项进行仔细检查处理，确保不发生因人为缘由造成设备故障。

4.2.3更换导线或绝缘子等损坏零部件时，应对各连接部位具体检查，以免丢漏M销和开口销，同时将更换设备恢复原位，保证设备平安运行。

10KV线路作业指导书1000字本文是一份10KV线路作业指导书，旨在为工作人员提供详细的操作步骤和安全注意事项，以确保作业过程中的安全和顺利。

一、前期准备1. 确认作业区域：初步了解所在地区的10KV线路分布情况，确定作业区域，特别是要注意工作人员所在的接线台。

2. 确认线路电压：确认线路电压为10KV，以保证所需的绝缘等级。

3. 准备必要的工具和装备：工具包、绝缘手套、安全带、绝缘靴、安全帽等。

4. 安排专人负责监控：在作业过程中，负责在场地周围监控和提示，遇到意外情况及时向作业人员发出警示，以保证作业人员的安全。

5. 确认气象信息：在天气不好的情况下，需要特别注意，以防降雨、强风等天气状况影响安全。

二、作业方式1. 确定作业方式：作业可以采用架桥、爬杆等方式进行。

在不同线路情况下，需要选择最适合的作业方式，以保证作业人员的安全。

2. 安全带的使用：在进行高空作业时，必须佩戴安全带，并且在作业过程中始终保持牢固位置，以避免意外情况的发生。

3. 确认电流是否断开：作业人员在进入接线台和纵向通道之前必须确认电流已经全部断开，以保证作业安全。

4. 绝缘安全措施：作业人员必须穿戴好符合绝缘标准的装备，并且在操作过程中始终保持绝缘状态，以避免触电等危险情况的发生。

5. 作业结束后的注意事项：作业结束后，必须清理好现场，回收使用过的工具，并且关闭开关，将螺栓拧紧，确保线路安全。

三、安全常识1. 防止潮气侵蚀：在进行线路安装之前，必须确认有没有潮气侵蚀现象，必要时提高设备的绝缘等级。

2. 接地的重要性：在作业过程中必须保证线路的接地良好，以及时排除不良接地引起的意外情况。

3. 确认作业人员身体状况：在选择作业人员之前，必须确认其身体状况良好，无心脏病等严重疾病。

4. 提前排除隐患：在作业之前，必须排除可能导致意外情况的隐患，如保证地勤标准、使用正规工具等。

5. 防止人造短路：在进行接线和安装设备的过程中，必须小心谨慎，避免因误操作而导致人造短路的发生。

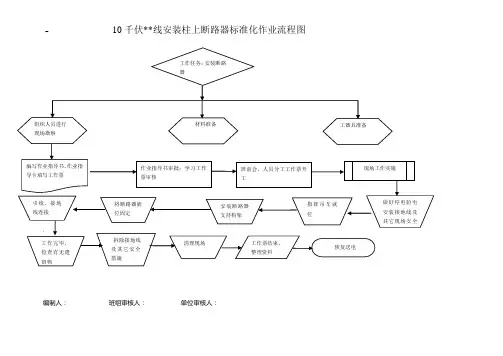

10千伏**线安装柱上断路器标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 10kV**线安装柱上断路器作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日时分至年月日时分
东部电力-呼伦贝尔电业局-**供电局-配电班
1、围
1.1本指导书适用于**供电局10kV**线安装柱上断路器作业。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规》
2.3东部电力《架空配电线路安装检修规程》
2.4东部电力《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防措施
7、开工
8、作业容。

10kv柱上隔离开关安装要求10kV柱上隔离开关安装要求一、引言10kV柱上隔离开关是电力系统中常用的一种设备，用于对电力线路进行隔离和切换操作。

正确的安装和使用十分重要，本文将介绍10kV柱上隔离开关的安装要求。

二、安装位置选择1. 安装位置应选择在电力线路容易观察和操作的地点，方便人员进行维护和操作。

2. 安装位置应远离易燃、易爆物品，防止发生火灾或爆炸事故。

三、安装基础1. 安装基础应采用混凝土基础，基础尺寸应满足设备的安装要求，以确保设备的稳定性。

2. 基础应具备良好的承载能力，能够承受设备自身重量以及运行时的外力。

四、设备安装1. 在安装前，应检查设备的外观是否完好，是否有损坏或松动的部件，保证设备的正常运行。

2. 设备的安装应按照设备厂家提供的安装图纸和说明书进行，确保正确安装。

3. 设备应固定牢固，不得晃动或松动，以免影响设备的正常运行。

4. 安装过程中，应注意保护设备的绝缘部分，避免受到外界物体的损坏。

五、接线安装1. 接线前，应先切断电源，确保安全操作。

2. 接线应按照设备的接线图进行，确保正确连接。

3. 接线端子应紧固可靠，接触良好，防止接触不良或松动引起的故障。

4. 接线应使用符合标准的电缆和接线端子，确保电气连接的可靠性。

六、防护措施1. 安装过程中，应佩戴绝缘手套和绝缘鞋，确保人员的安全。

2. 安装位置周围应设置明显的警示标识，提醒他人注意高压设备，防止触电事故发生。

3. 安装完毕后，应对设备进行绝缘测试，确保设备的绝缘性能符合要求。

七、验收和试运行1. 完成安装后，应进行设备的验收和试运行，确保设备的性能和功能正常。

2. 验收时应检查设备的外观、接线、固定等情况，确保安装符合要求。

3. 试运行时应模拟实际工作情况，检查设备的操作是否灵活，是否存在异常情况。

八、维护和保养1. 安装完成后，应制定设备的维护和保养计划，定期对设备进行检查和维护，确保设备的正常运行。

2. 维护和保养工作应由专业人员进行，遵循设备厂家提供的维护手册和操作规程。

扎兰屯市北疆水泥厂10kV电源工程隔离开关更换作业指导书扎兰屯岭东电力建设有限责任公司2012年2月1．标准化作业流程图变电检修标准化作业流程图22．范围本作业指导书针对10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换工作。

3．引用文件《电业安全工作规程（热力和机械部分）》国家电网公司颁发《电业安全工作规程（发电厂和变电所电气部分）》国家电网公司颁发《变电所管理规范（试行）》呼伦贝尔电业局《GN19－10型隔离开关使用说明书》《电气装置安装工程高压电器施工及验收规范》国家电网公司颁发4．准备阶段4.1准备工作安排4.2作业人员要求4.3工器具南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换作业工器具责任人：4.4备品备件及材料南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换备品备件及材料责任人：4.5定置图及围栏图南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换定置图及围栏图作业间隔4.6危险点分析及安全控制措施南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换危险点分析及安全控制措施4.7人员分工南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换人员分工5．设备检修流程图南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换检修流程图6．作业程序及作业标准6．1开工南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换开工6．2检修电源的使用南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换检修电源的使用6．3动火南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换动火6．4检修内容及工艺标准6．5竣工南郊变10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换竣工7．验收10KV原微波线、原冶炼线2121、2119甲、乙隔离开关更换验收南郊变8．作业指导书执行情况评估。

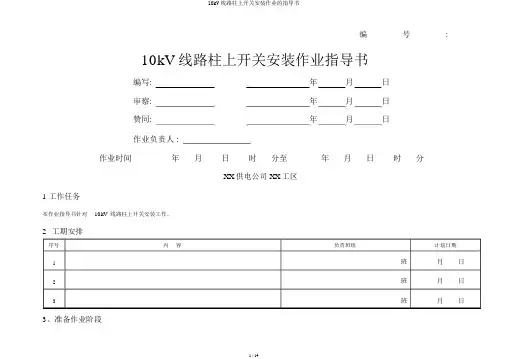

编号:10kV 线路柱上开关安装作业指导书编写:年月日审察:年月日赞同:年月日作业负责人 :作业时间年月日时分至年月日时分XX供电公司 XX工区1工作任务本作业指导书针对10kV 线路柱上开关安装工作。

2工期安排序号内容负责班组计划日期1班月日2班月日3班月日3、准备作业阶段准备工作√序号内容标准备注勘探作业现场需要停电的范围、保留的带电部位和作业地址、条件、环境及其他危险点；对危险性、复杂1现场勘探性和困难程度较大的作业项目，应拟定组织措施、技术措施、安全措施并做好记录2依照现场情况确定各工序或小组的作业任务依照现场勘探情况对工作量进行分解3向调换提出工作申请票依照检修计划，提前七个工作日向调换提申请票按需要进行现场勘探，依照《现场标准化作业指导书依照现场实质和停电要求编写并组织学习作业指导4编制导则》编制本作业指导书，并按要求进行技术交书底，工作班组必定全员参加，认真学习，全面解析5拟定安全措施及技术措施措施正确齐全，附和实质6签发工作票及作业安全措施票签发人审察无误后签发7工作前准备检修工具、资料全部工具均为在查验周期内的合格品。

主要工器具√序号名称型号单位数量备注1脚扣2安全带3验电器4接地线5绝缘手套6安全围栏7个人工具8断线钳9钢丝绳套10液压钳11传达绳注：准备的工器具依照现场情况详尽确定。

主要备品备件及资料√序号名称规格单位数量备注1断路器2铜铝过渡端子3绝缘导线4高压隔走开关√序号名称规格单位数量备注5 6 7避雷器钢绞线螺丝注：准备的资料依照现场情况详尽确定。

危险点解析及安全控制措施√序号危险点安全措施内容1误登杆塔判明线路名称、杆号，核对色标牌1、登杆前检查杆根有无松动、杆身有无裂纹；正确检查及使用登杆工具；2、登杆时，踩稳扎实，防范打滑。

2高空坠落3、高处作业，安全带应系在牢固的构件上，安全带扣环应牢固。

转位时不得失去安全带或后备保护绳的保护。

1、全面检查、核对现场设备名称、调换编号，断路器、隔走开关的地址可否全部在断开地址。

10kV架空线路停电更换（安装）柱上开关和PT作业指导书编号：Q/CSG-GZDW PD JS S 008 00 2014(1)
一、作业前准备
二、作业过程
三、作业终结
填写要求：
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。

3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。

10千伏**线安装柱上断路器标准化作业流程图
_
编号: ZDS-20211001 10kV**线安装柱上断路器作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日时分至年月日时分
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局10kV**线安装柱上断路器作业。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
7、开工
8、作业内容
12、作业指导书执行情况评估。

10KV开关柜安装作业指导书35kV横泾变电站电⽓安装⼯程20kV/10kV开关柜安装作业指导书上海市南电⼒⼯程有限公司35kV横泾变电站电⽓安装⼯程项⽬部2011年4⽉审批页批准：审核：编写:⽬录1 ⼯程概况2 施⼯⼈员及⼯器具配备3 施⼯准备4 主要施⼯⽅案5 设备安装技术要求6 母线安装要求7 质量要求8 安全措施9 编制依据10 附录⼀、主要⼯设器具等备11 附录⼆、20kV/10kV真空断路器调试主要技术参数20kV/10kV开关柜安装作业指导书1、⼯程概况1.1⼯程名称：35kV横泾变电站电⽓安装⼯程1.2建设单位：上海市电⼒公司电⽹建设公司1.3设计单位：上海电⼒设计院有限公司1.4施⼯单位：上海市南电⼒⼯程有限公司1.5作业项⽬名称：20kV/10kV 开关柜安装与调整试验⼆、施⼯⼈员及⼯器具配备.1 施⼯⼈员配备.1.1 施⼯负责：沈顺伟.1.2 施⼯班长：沈顺伟.1.3 施⼯⼈员：⼀次安装⼀班.1.4 试验⼈员：电试班.2 主要施⼯器具配备见附表⼀三、施⼯准备3.1组织施⼯⼈员认真学习设计图纸、出⼚资料中有关内容和本作业指导书，接受施⼯技术、安全交底。

3.2施⼯器具应满⾜使⽤技术条件,所使⽤的检测仪器在检定有效期内。

4、主要施⼯⽅案4.1验收、开箱4.1.1开箱验收注意事项a) 按装箱单检查实际到货设备、零部件、图纸资料是否齐全，型号、规格是否符合设计要求，有⽆发现异常、缺损，并填写好设备开箱检查记录。

b) 设备和器材料的运输、保管，应符合规范要求，当产品有特殊要求时，应符合产品的要求。

4.2 检查安装基础a) 检查与⾼压电器安装有关的建筑物、基础的⼯程质量，应符合国家现⾏的建筑⼯程施⼯及验收规范中的有关规定。

b) 预埋件及预留孔应符合设计要求，预埋件应牢固；基础及构⽀架达到设计要求的强度和刚度，设备⽀架焊接质量应符合规范要求。

c) 安装基础上的杂物应清除⼲净，并有⾜够的安装⽤场地，施⼯道路应通畅。

七里塘水电站10kV高压开关柜安装作业指导书2013年9月15日高压开关柜安装作业指导书目次1 高压开关柜安装工程简述 (2)2 编写依据 (2)3 作业流程 (2)4 作业方法 (3)5 质量控制措施 (5)6 单元工程质量评定表 (5)附表一：固定式手车式高压开关柜安装单元工程质量评定表附表二：互感器安装单元工程质量评定表附表三：避雷器安装单元工程质量评定表附表四：硬母线安装单元工程质量评定表1 高压开关柜安装工程简述1.1高压开关柜安装概述本工程安装项目包括基础检查、设备开箱检查、盘柜就位安装、母线安装、断路器及隔离开关调整、交接试验。

1.2高压开关柜安装特点七里塘水电站桥机共安装12面型号为KYN28A-12的金属铠装移开式开关柜（含2台高压限流熔断器柜），额定电压:12kV，额定绝缘水平：1min工频耐压42kV、雷冲击耐压75kV，电流参数：主母线额定电流为主变低压侧进线柜≥2500A（其余≥1200A）、额定短时耐受电流≥50kA/3s、额定峰值耐受电流≥125kA，防护等级：≥IP4X，耐受地震能力：Ⅷ度。

安装工作在基础交面后进行。

整个安装工程可分为盘柜就位安装、母线安装、断路器及隔离开关调整、交接试验。

2 编写依据3 作业流程作业（工序）流程见图3-1。

图3-1 作业（工序）流程图4 作业方法4.1 施工准备4.1.1 技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

4.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

4.1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。

4.1.4 施工材料准备：焊条、螺栓、油漆等。

4.2 基础检查4.2.1 用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。

编号：×××十一、10kV××线24#新装线路柱上开关停电作业指导书编写人：__________ __________年_______月_______日工作负责人：__________ __________年_______月_______日审核人：__________ __________年_______月_______日批准人：__________ __________年_______月_______日安全到位人员:作业时间：年月日时分至年月日时分××供电公司××供电分公司目录一、准备阶段 ··············································第×页1.1 准备工作安排···································第×页1.2 作业现场示意图 ·······························第×页1.3 主要工器具······································第×页1.4 主要设备材料···································第×页1.5 危险点分析及安全控制措施 ················第×页1.6 现场补充危险点分析及安全控制措施 ····第×页1.7 人员分工·········································第×页二、作业阶段 ··············································第×页2.1 开工···············································第×页2.2 作业内容、步骤、要求及工艺标准 ·······第×页2.3 作业终结·········································第×页三、总结阶段 ··············································第×页附：1 指导书执行情况评估2 质量检查记录一、准备阶段1.1 准备工作安排1.2 作业现场示意图10kV××线24#新装线路柱上开关停电作业现场示意图1.3 主要工器具工器具准备人：工器具收回人：年月日1.4 主要设备材料设备材料准备人：设备材料收回人：年月日1.5 危险点分析及安全控制措施1.6 现场补充危险点分析及安全控制措施1.7 人员分工二、作业阶段2.1 开工2.2 作业内容、步骤、要求及工艺标准2.3作业终结三、总结阶段召开班后会，对本次作业进行总结，进行技术资料整理归档，并对本次作业安全及质量进行评价。
