ipad3拆解图解--最全版

再有几个小时，新iPad就将闪亮登场，在总共8个国家开始正式发售。

以辣手摧花闻名于世的拆解网站iFixit自然不会错过这次新iPad的拆解挑战，他们在发布前数天就搞到了一台零售版新iPad，并为我们奉上了新鲜热辣的iPad拆机教程，一起来看看新iPad的里面秘密。

此次惨遭iFixit拆解的是一款4G LTE版本的新iPad。

和iPad 2一样，新ipad从外部并没有采用任何螺丝设计，而是采用与前代相同的胶粘剂，将前置面板进行固定。

但这也并不能难倒ifixit的工程师们，在经过吹风机加热，以及拨片的强制插入之后，再借助专业的吸盘工具，他们终于将前置面版与外壳进行了剥离。

加热吹风强制插入剥离成功！ok，让我们继续，接下来的的拆解对象轮到了本次iPad最为自豪的视网膜屏显示屏，不过，相较之前的胶粘面板，采用螺丝固定的显示屏幕在专业人员手里就是小菜一碟了：而在小心拆开显示屏与触摸屏之间的连接之后，这款高达3145728像素点的视网膜屏幕也终于被成功的从iPad上分离。

仔细观察屏幕的接口，新iPad此次所使用的接口与先前并不相同，这意味着老款iPad 2将并不能通过换屏等人工手段达到全新iPad的显示效果。

而在近距离观察显示屏的背部型号信息之后，我们确认了该款显示屏幕居然来自苹果的老冤家三星。

除了型号之外，另外三组神秘的二维码也堂而皇之的出现在了我们眼前。

接下来，重头戏来了，iFix开始了主板的拆解。

主板在拆解时一定要注意主板上的连接线和螺丝，千万不能硬来。

在经过细心挑拨之后，主板最终被拆解了下来。

相对与庞大的显示面板而言，全新iPad的主板就显得略微有些“渺小”。

iPad所有主要芯片都在这里，它们密密麻麻的排列在主板两侧。

移除掉金属屏蔽罩之后，芯片的真身就显现出来了：在众多芯片之中，A5X处理器则显得格外引人瞩目。

据苹果方面表示，与之前的A5处理器类似，A5X同样是一款主频1GHZ双核CPU，而其中多出的X代表新的图形芯片。

苹果iPhone 3GS目前虽然没有iPhone4那么锋芒毕露，但是用户基数也很多，估计一般也都用的够久了，往往就有玩家想要给3GS换壳或者给3GS换电池、拆机维修等等，这里就为大家提供一篇来自“thunder-o”的苹果3GS的详尽拆机图解教程以供大家借鉴学习。

DIY客这里给大家提示一下，一般对电子设备尤其是手机、笔记本电脑等精密的数码产品拆机前，最好提前做一下功课，熟悉一下拆机过程。

同时准备好拆机环境，整理好心情，沐浴更衣，焚香祷告。

好吧，只是开玩笑而已，最好选择无尘或灰尘较小的环境，提前洗下手一则干净二则去静电，拆机可以选择干净浅色的桌面甚至床上，以方便铺开拆开的零件，螺丝不要乱放，如果太多，可以分别放置到几张白纸上，并用笔标注拆机中螺丝序号和备注，以免一会装上后多几颗螺丝的情况。

（你敢说你没有这样的经历吗，我承认我有）以上可是diy客小编多年的拆机经验。

首先是给展示一下拆机工具：iphone 3GS，吸盘，屏幕布，十字螺丝刀，sim卡针，拆机工具（绿色..可有可无.）第二步：卸下机身下部的两颗螺丝把吸盘吸在手机下部...然后慢慢提起...注意：不要拔得太大力....以免连排线一起拔断...银边和后盖是用胶封的....不要乱翘第三步：卸下吸盘...翻开屏幕....拆除排线... （用传说中的拆机工具撬开..）.. 注意：3号排线要先将白色开关打开第四步：把前三条排线拆除后就可以把屏幕与机身分离了....第五步：屏幕的拆解首先卸下全部螺丝（...左3颗...右2颗...背面1颗...共6颗...）再把屏幕金属框用指甲稍稍外翻.....然后把液晶屏下方撬开一条缝把液晶屏翘起30度左右...然后抽出来...这样就把触摸屏和液晶屏分开了.....（若只是想清屏幕灰的.....请原地返回...）屏幕排线特写Home键触点特写第六步：机身的拆解机身特写先把4号到7号排线拆除...然后拆除螺丝（左3颗..右4颗..摄像头支架1颗..）然后把摄像头支架移除在右下角的螺丝上有一张不易碎的易碎贴不易碎的易碎贴特写（在保的就要三思而行了）摄像头支架特写移除主板：先把摄像头向机身内翻起（稍稍弄松就可以了..）然后把主板从机身下方翻起再抽出（与屏幕的拆解一样...）后壳特写主板特写摄像头特写mic..喇叭的拆解：拆去左下角剩下的那颗螺丝即可整块抽出注意：图中右方的金属块..是在模块左边缺口中与右方螺丝孔对称的... 后壳排线的拆解：后壳排线特写注意：把剩下的所有螺丝卸去...小心地把排线撕出...然后把3.5音频插口...向机身下部滑出......这样排线就出来了...振动器特写power....静音开关特写电池的更换：长期使用对于电池续航能力的影响是很大的...所以更换一块更耐用的电池也是必要的...电池特写iPhone 3GS的电池与后壳是用胶水粘的，所以不用顾忌什么，慢慢揭起来就可以了。

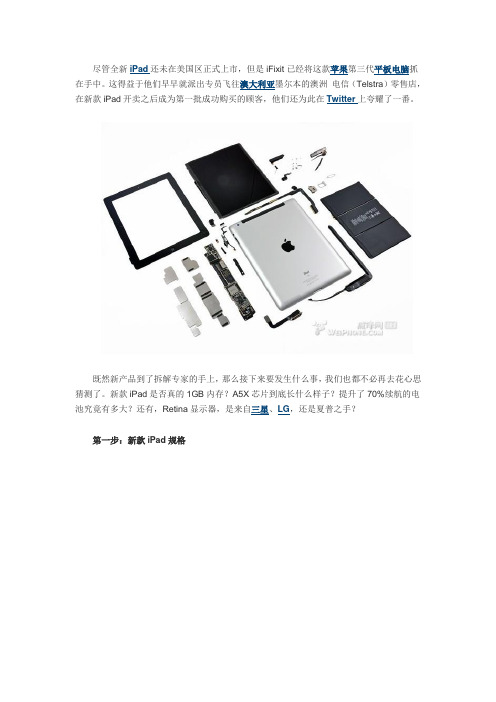

既然新产品到了拆解专家的手上，那么接下来要发生什么事，我们也都不必再去花心思猜测了。

新款iPad是否真的1GB内存？A5X芯片到底长什么样子？提升了70%续航的电第一步：新款iPad规格-苹果定制的双核A5X处理器-9.7英寸LED背光平面切换液晶显示器（2048 x 1536分辨率）-四核PowerVR SGX MP4+-16/32/64GB闪存-背置500万像素高清摄像头第二步：拆解序言很简单，一台Wi-Fi iPad 2，一个Pro Tech Base拆解工具包，还有几瓶红牛就够了。

虽然依然持有信心。

第三步：新款iPad初印象（一）iFixit拿到了16GB的4G LTE版本新款iPad，其包装上醒目地标着：本产品不与澳大利亚的4G LTE网络兼容，而且在当地最多只能够实现3G网速。

那这款产品在澳大利亚应该叫3G版iPad 2，还是4G版iPad 3比较适当？顺便说一下，这台iPad的序列号非常独新款iPad的背部就是这个样子了，这时候你们是不是想起了iPad 2？这枚500万像素，名曰iSight的背置摄像头拥有自动对焦，面部检测，1080p高清视频录制，以及更高的视频稳定性等新功能。

相比去年那枚70万像素的摄像头得到了极大的改善。

这个屏幕是何等的精致，何等的不可思议！甚至在电源关闭时，拥有2048 x 1536分辨率的Retina显示屏仍然会亮瞎我们的双眼，你敢信吗？第五步：开始拆解通过一个空气加热器，几片弹吉它时使用的拨片（这个你又敢信？），以及塑料制的开启工具，只要几个步骤就可以解除新款iPad的面板连接了，很不可思议吧。

第六步：移除面板（一）上一步只是解除连接，现在才是正式移除工作。

所谓物有专攻，这种面板只能够通过特定的吸盘来进行移除。

现在，全球第一台通过合法途径购买，合法途径拥有，以及合法途径如果这台iPad拥有自己的意识，被人剥皮的感觉一定非常不爽。

第七步：移除面板（二）移除工作还剩下最后一步。

iPad拆解苹果玩家QQ群：222422701.2.苹果玩家QQ群222422703.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.芯片，芯片，各种芯片。

iFixit形容这是在主板背面的各种莎拉。

我们一起来看看到底都有哪些芯片吧：-红色：德州仪器CD3240驱动装置-橙色：Broadcom BCM4330，支持802.11a/b/g/n，集成蓝牙4.0+HS和FM收发器，MAC/基带/收音机-黄色：64位配置的两个单独内存包。

2 x 4Gb Elpida LP DDR2 =1GB内存-粉色：Fairchild FDMC 6683-蓝色：Broadcom BCM5973 I/O控制器-紫色：Broadcom BCM5974微处理器-黑色：苹果33850987 BOLI1150 SGP卡24.在A5X芯片的另一侧，还有更多的莎拉：-红色：高通PM8028 Power Management IC（电源管理集成电路芯片）-橙色：高通RTR8600多频段/模式径向流无线收发器for LTE频带-黄色：东芝YOA0000存储磁罗经导航处理芯片-粉色：Triquint TQM7M5013四频段线性功率放大器模块-蓝色：Avago A590425.终于看到传说中的A5X芯片了。

正如它的前辈A4和A5芯片一样，A5X也是由三星制造。

与A5并没有太大的不同，A5X在这里为新款iPad额外提供了 0.2Ghz的速度——也就是1GHz，而X是代表着新的GPU，苹果曾在发布会声称A5X拥有比英伟达的Tegre 3还要厉害图形处理性能。

我们还得知，这台iPad上的A5X生产于2012年的第一周。

26.-红色：苹果A5X芯片-橙色：苹果343S0561集成电路芯片（疑似iPad 2身上343S052的升级版，用于电源管理）-黄色：NAND闪存，序列号THGVX1G7D2GLA08是产自东芝的16GB，24纳米闪存芯片。

iPadAir 拆解内部做工究竟如何
看完以上iPad Air 拆机组图图解之后，我们又对iPad Air 内部布局、做工、维修难度有了一个更深层次的了解，通过去内部的世界，我们可以看出，iPad Air 内部做工可谓相当紧凑，主板集成度和高、做工扎实，质量有保证。

同时我们也会看到，该平板电脑拆解很麻烦，拆解电池几乎要疯狂了，因此维修方难度也高。

iPad Air 完全拆解
iPad Air 拆解与iPhone 手机拆解类似，先从屏幕开始
iPad Air 拆解图解
由于这些缝隙处均有胶水，因此我们需要很多薄片工具来耗开
通过一番努力，终于拆开了iPad AiR 屏幕上盖
iPad Air 外框架分离
拆解内部螺丝
拆解iPad Air 内部的主板排线。

一步一步来看iPad mini平板电脑拆解/pad/ 2012年11月02日13：22 来源：eNet硅谷动力作者:iFixit【文章摘要】今天是iPad mini和iPad 4第一批上市销售的日子，iFixit的拆解专家们就放出了详尽的iPad mini拆解过程。

这次的iPad mini的拆解也是按流程分几步走，包括产品预览、对比、拆解、细节展现等等。

今天是iPad mini和iPad 4第一批上市销售的日子，iFixit的拆解专家们就放出了详尽的iPad mini拆解过程。

这次的iPad mini 的拆解也是按流程分几步走，包括产品预览、对比、拆解、细节展现等等。

如果你需要拆解的话请先准备好专业的工具，如果没有专业的工具吹风机也凑活，还需要去X宝买螺丝刀，动手能力不强的童鞋还是看看下面的拆解就好了：主角是中间的白色款iPad mini首先，我们先来了解一下iPad mini的配置参数，一块7.9 英寸屏幕分辨率1024x768（163 ppi）的屏幕，支持多点触摸；32nm双核A5处理器；500万像素后置摄像头以及120万前置摄像头；支持蓝牙4.0、陀螺仪等；以及全新的8-pin Lightning接口；16/32/64 GB 容量；黑色、白色两款颜色可选。

iPad mini的具体型号是A1432。

iFixit笑称没有什么能比在苹果设备上发现新的型号能让他们更兴奋的了。

为了更好的拆解iPad mini，iFixit使用了他们的新工具iOpener。

不仅是iPad mini，苹果很多设备都使用了这这种粘合剂，拆起来很麻烦（Nexus 7和 Kindle Fire HD这方面就好很多）。

好在iOpener能够软化讨厌的粘合剂，加上专用的拨片，经过半小时的努力，iPad mini顺利打开。

iPad mini的屏幕依然采用了触摸屏和LCD分开的设计，不过拆起来要比之前的iPad容易很多。

拿掉屏幕之后，很快就能看到iPad 的内部结构了。

苹果新iPad真机拆解（附分解图）
 今天苹果新iPad正式开售，而由于存在时差原因，澳大利亚成为了最早上市的国家，不过没有关系ifixit已经第一时间感到了那里，成功购入一台16GB 4G版的新iPad之后，他们直接在现场对其进行了真机拆解。

 相比其它地方的提升来说，毫无疑问，新iPad的高分屏是最出彩，而这款屏幕到底是出自谁手，同时新iPad是否真的内置了1GB内存，以及提升了70%续航的电池究竟有多大等，带着这些疑问让我们一起来看看新iPad内部构造吧。

 拆解正式开始前，让我们先来回顾下新iPad的主要配置，其机身厚度和整机重量分别为9.4mm和680g，配备的是9.7寸2048x1536分辨率屏幕（像素密度264ppi），并搭载了A5X双核处理器（内置GPU为四核）和500万像素摄像头，分为16GB、32GB和64GB三个容量。

 苹果新iPad
 拆解的这台为澳大利亚4G版本容量为16GB。

苹果平板机iPad全程详尽拆解分析•第1 页- WiFi版iPad外观•第2 页- WiFi版iPad大小比较•第3 页- 撬开iPad•第4 页- 分离成两部分•第5 页- 分离iPad主板•第6 页- 主板元器件解析•第7 页- WiFi及蓝牙模块•第8 页- 扬声器及电池•第9 页- 天线及耳机插座•第10 页- 屏幕电路•第11 页- 分离液晶面板•第12 页- 屏幕元器件细节iPad今日已在美国上市销售。

虽然你可以一眼揪出它的种种缺陷，比如不支持多线程，不支持Flash，无摄像头，无通用外设接口等等。

但你不能不承认，苹果又一次成功的吸引了全球消费者的眼球。

就像美国“主流媒体”的评论一样，现阶段它确实还无法替代传统笔记本电脑。

但换种角度来说，拿iPad来比较拥有成百上千家厂商，数十年积累的整个笔记本阵营，这种提法的本身不也是对iPad的一种恭维么？昨天我们通过FCC的测试报告已经基本了解了iPad的内部构造。

不过那些只图片语略欠章法，如今零售机型已经正式上市，专业维修网站iFixit也如往常一般，第一时间进行了彻底的拆解分析。

近年来苹果名片式的简单包装箱内容物：主机、30pin iPod接口至USB接口转接线、10W功率USB电源适配器（Foxlink 正崴制造，功率远高于USB标准的2.5W，意味着电脑USB接口若没有增强供电，可能无法给iPad充电）以及说明、保修文档。

苹果对成本的控制已经容不下一条廉价的iPod耳机。

最新的一枚苹果这样才像样嘛！iPad尺寸为242.8x189.7x13.4mm，重680g一体化铝制背盖第一代iPad和第一代iPod厚度比较。

苹果iPad 3G版完全拆解图文攻略美国当地时间2010年4月30日，首批提前预定3G+WiFi版本iPad的美国用户已经率先拿到了真机。

而苹果商店也开始自当天下午正式开卖3G版iPad，出现了又一次排队购买热潮。

随着苹果3G版iPad真机的开售，更多关于3G版iPad的谜底也随之解开，现在已经有3G版iPad非常详尽的拆解图，第一时间看个究竟。

通过拆解可以看到3G+WiFi版iPad与WiFi版iPad在构造上的不同，了解苹果公司是如何解决信号接收问题的。

同时，关于3G版iPad所使用的microSIM卡也可以通过拆解有更详细的认识。

下面就随着拆解步骤来解开这些疑问。

一、开始拆解从这张背面图已经可以看到3G版iPad的特殊之处，顶部的黑色塑料部分正是为了解决信号接收问题而采用的解决办法。

图为苹果3G版iPad拆解图从正面来看顶部的不同，遗憾的是正面并没有前置摄像头。

图为苹果3G版iPad拆解图将后盖的卡口撬开之后，就可以分离前后部分了。

图为苹果3G版iPad拆解图二、两块硕大的电池图为苹果3G版iPad拆解图揭开屏幕部分后，可以看到两块硕大的电池，电池和后盖之间所夹住的是主板部分，这时我们已经可以隐约看到SIM卡槽的位置了。

图为苹果3G版iPad拆解图进一步拆解，去掉一些芯片的金属保护罩。

图为苹果3G版iPad拆解图三、初见microSIM卡槽图为苹果3G版iPad拆解图图为苹果3G版iPad拆解图现在要看的正式比较神秘的microSIM卡了，到底和我们普通的SIM卡有什么不同呢？其micrSIM卡槽设在机身的侧边。

图为苹果3G版iPad拆解图四、microSIM卡与普通SIM卡的对比图为苹果3G版iPad拆解图通过这这两张对比图可以看到差别，确实非常小，microSIM卡只有普通SIM卡大小的一半大小。

图为苹果3G版iPad拆解图现在要看到的就是顶部黑色部分的里面了，其实分布的正是信号接收天线。

比iPad2更厚 苹果iPad3拆解零部件曝光iPad 3/iPad 2外观对比变化不大苹果iPad 3即将在两天后与大家见面，不过国外媒体似乎已经按捺不住，放出了iPad 3拆解零部件的图片。

除了部分零部件图片外，国外媒体还将iPad 3与iPad 2进行了一番对比，从中不难发现，iPad 3比iPad 2更厚，似乎是为了更高的摄像头和屏幕分辨率做准备。

苹果iPad 3面板值得注意的是，此次曝光的并不是iPad 3的整机图片，而是部分零部件，包括前玻璃面板、后壳、摄像头组件等。

通过机身正面对比可以发现，iPad 3的屏幕尺寸与iPad 2基本一致，采用了9.7英寸的显示屏，并有望同时提供黑白两色供用户选择。

由于此次曝光的iPad 3是工程样机，因此机身背面没有任何字体。

通过对比发现，iPad 3后壳采用的仍然是纯平设计。

上为iPad 3 下为iPad 2摄像头对比 左为iPad 3 右为iPad 2 机身顶端的设计基本上没有太大变化，摄像头有所变大，像素可能进行了提升。

iPad 3/iPad 2机身细节对比机身细节方面，iPad 3针对iPad 2仅做了微小的调整。

从这个角度明显可以看出，两者在摄像头上的差别，iPad 3的摄像头明显要比iPad 2更大。

iPad 3机身右侧仍然为屏幕旋转锁定键以及音量调节键，设计上基本没有变化。

前置摄像头的位置以及边框设计基本没有变化，不知像素是否会有所提升。

机身厚度对比 左为iPad 2 右为iPad 3机身厚度对比 左为iPad 2 右为iPad 3机身厚度对比 左为iPad 2 右为iPad 3通过iPad 2与iPad 3的机身厚度对比可以看出，iPad 3明显要厚于iPad 2。

iPad 3拆解零部件之面板及后壳在外观设计上，iPad 3与iPad 2相比，基本上没有太大变化，屏幕尺寸保持了基本一致，后壳依然采用了铝制材料。

iPad 3前面板iPad 3iPad 3玻璃面板iPad 3铝质后壳iPad 3拆解零部件之摄像头及接口组件iPad 3在摄像头、数据线、按键等方面基本上延续的前代产品的设计，位置及外观上保持了一致。

手把手iPod nano3拆机换屏[日期：2010-10-26]来源：作者：王志远[字体：大中小]前几日在论坛闲逛．看到一坛友转让自用的苹果nano3(8GB)。

货品屏幕碎裂。

无法显示，所以以低价转手。

据卖家自述，因为自己过于好奇．想拆开看看，结果屏幕“杯具”了。

从他提供的图片来看．机器成色很新．侧边有拆卸痕迹．外观整体完好。

笔者一时兴起．萌发了自己修修看的想法．于是加邮费共支付170元将这部nano3入手(nano8GB原价在千元以上)。

从机器屏幕破损程度来看，已经是无法修复．必须更换新屏。

笔者在淘宝网上寻觅了半天，找到一款由富士康生产，为屏幕售后专用nano屏幕．店家介绍其显示效果不错。

我见价格比较公道．于是再花47元(包括运费)将它买到手。

谨慎拆机：从左侧与顶端下手nano3可以说是整个nano系列里最难拆的一款机器了．机身很薄．严丝合缝。

观察半天仍有点让人无从下手的感觉。

昕以最好准备拆机棒．如果光凭双手真的只好“暴力拆解”了。

在拆nano3时，须使用两个拆机棒(开壳专用工具)。

先用一个拆机棒撬出小缝．再用另一个拆机棒顺着机身缝隙上推，这样慢慢地一点一点轻撬，就能将外壳打开。

不过拆机最忌急躁，切莫失去耐性．急躁的“生掰硬撬”，这样很容易把机器弄“残废”。

nano3只能从面对屏幕的左侧和顶端下手，因为右侧是它的“死穴”，千万不能乱“点”。

为什么呢?机器拆开后大家可以看到，拆解机器翻转后(方向倒转)右侧扣具所在的地方(图1上用红圈标注)以及屏幕上方的外壳与屏幕之间才有一定距离，便于下手。

而左侧外壳紧邻屏幕和排线．所以拆机时十分容易对排线和屏幕造成损伤。

笔者手上这一部机器原来的拥有者就是这么把它弄“失明”的。

更换屏幕：拆下排线，连接新屏机器拆开之后．取下屏幕后方的电池．我们能看到屏幕和主板一上一下安装在外壳中。

要更换屏幕．首先需要卸下下方的主板．在拆卸主板螺丝时要注意，主板上6个螺丝．有2个螺丝的大小长短和其他几个略有区别，要做好区分．用螺丝刀取出螺丝，便可以拆下主板。

终极拆卸绝非暴力iPad真机拆解评测日期:2010年04月25日从内到外的认识暴力拆解iPad作为目前最为热门的苹面无疑果产产品，iPad在做工和设计方成为了一代的精品，超薄的机身和实用炫丽的各类功能，让他成为了时尚用的最爱。

虽然苹果iPad并不是一台传统意义上的电脑，但它仍然能够实现电脑下的很多功能，并且用起来要比传统电脑更为方便。

那么超薄的机身下隐藏了什么配件让iPad又如此强悍的功能呢？苹果在iPad的制造上又采用了哪些全新的工艺呢？相信下面的拆解过程将会向我们诠释iPad内部配件。

配件简洁秉承苹果传统首先先让我们看看iPad附带的配件，它配备了一个USB－DUCK数据线、一个10W的充电器，以及一个超薄的说明书。

iPad采用了iPhone 3GS相同的材质，屏幕同样具有镜面效果，虽然采用了防指纹的特殊材质，但在应用当中仍存在“指纹机”现象。

机身后侧基本与一代iPhone一样，同样采用合金金属材质，此类材质广泛应用于苹果的Macbook Pro系列笔记本电脑和iMac台式电脑上，可谓是苹果御用的材质。

屏幕体积较大较大机身对比iPodiPad采用了9.7英寸iPS屏幕，屏幕LED背光，机身规格为242.8 x 189.7 x 13.4 ，机身重量为1.5lbs，体积比目前主流的电子书略大，但重量方面却又一定优势。

跟苹果当年的经典产品iPod对比一下，你会发现，iPad的屏幕展机身的面积远远超过iPod。

9.7英寸的设计跟苹果Macbook Pro笔记本电脑相比，还是稍小一点，当然你不能把iPad当作电脑来看。

第一步不用螺丝翘起屏幕面板与所有苹果产品一样，iPad同样拥有着顶级的做工，在拆解的时候必须十分细心，因为每个配件的结合都非常紧凑，而且要注意不要划伤金属外观。

沿着机身边缘我们可以先把屏幕抬起，由于iPad外部并没有什么螺丝，所以它的屏幕是被内侧的卡扣固定的，所以翘起屏幕的时候需要稍许用力。

iPod的安装显示器过程这里专业的介绍了步骤。

开始安装按钮。

在开始操作前，你需要提前准备好下方列出的拆解工具。

工具/原料专业拆卸工具腻子刀金属镊子镊子00号飞利浦螺丝刀步骤/方法1.在不损伤内部主要配件的前提下，此款苹果iPod Classic是一款很难拆解的新产品。

因此其内部的金属面板，金属背夹和13个金属芯片使得成为一款最难拆解的iPod产品。

在拆解之前，一定要谨记各种忠告以防拆解过程中造成机器损毁。

此外，在安装过程中，你还需要一副额外的iPod专业拆卸工具，以便你拆解起来更加容易。

在拆解之前，请确定Hold开关处于锁定状态。

2.拆解iPod Classic是一项非常具有挑战性的工作，如果你将为此花费很多时间尝试，也请不要气馁，因为最终你还是会成功的。

在将塑料材质的iPod专业拆卸工具插入iPod前，要注意拆卸工具插入时的角度。

理想的角度应该为与iPod后盖基本垂直位置。

从iPod前后盖的间隙内插入塑料材质的iPod专业拆卸工具。

3.在iPod前后盖之间的间隙内再插入另一个iPod专业拆卸工具，同时注意使两个工具之间间距大概保持为4厘米。

4.在两个专业拆卸工具之间选择一个适当的位置，将腻子刀从缝隙中插入大概1/8英寸。

在后盖内研有细细的一圈金属导轨，因此在插入腻子刀时需格外注意。

一旦用腻子刀插入到后盖的边缘后，转动腻子刀使得与iPod成垂直状态，如图，轻轻摆动腻子刀慢慢将其插入到两个iPod专业拆卸工具中间出现的缝隙中5.利用你的手指推动插入到后盖的腻子刀使其轻轻弯曲。

慢慢地弯曲腻子刀，如图，确保在iPod另一侧的金属连接处慢慢脱钩。

这个方法的主要原则就是不将折后盖全部弯折，而是将其弯折到一定程度，此后它会自动恢复。

因此，弯曲后盖的任意一侧都将使得后盖边缘朝向iPod相反方向，而不是将其推到有雕刻纹理的iPod外表面。

这种方法同样可以使得边缘的芯片逐渐脱离。

6.从iPod内拔出腻子刀，然后重新将其从距离iPod一角较近位置插入iPod,再象之前一样轻轻挪动腻子刀。

揭秘iPad－iPad平板拆机泄露图超详细分析这次iPad的信息比以往都来的更猛烈些，前天刚放出iPad开箱图和视频，就在发售前一天又爆出了iPad拆解图，iPad内部配件信息暴露无遗，这次是由FCC（FederalCommunicationsCommission，美国联邦通讯委员会）泄露出来的，iFixit网站给我们做了详细的介绍，下面就一起来探秘吧。

WiFi版本iPad官方型号是model #A1219，最后我们还有几张3G版iPad的图像。

点击进入iFixit首次拆解世界上第一台iPad平板电脑在这里我们能看到：两颗东芝闪存芯片，Apple A4处理器，还有Broadcom BCM5973 I/0触摸屏控制芯片主板(带电磁屏蔽罩)主板背面(去掉电磁屏蔽罩)，我们惊喜的发现苹果iPad没有把电池焊接在主板上！iPad使用的iPhone 3G 和3GS的同样的电池搭载系统。

主板制造商为AT&S，还没打上苹果的logo。

这根电缆是用来连接主板和dock底座的，两个触点式连接到屏幕上的home键。

为了节约空间，Wifi和蓝牙模块也是安装在这根电缆上的，很显然最终我们也没发现和GPS相关的接口。

第二幅图片中显示的该支架既是电缆夹子，也可能是一个蓝牙/WiFi / 电缆组件。

Wifi和蓝牙封装在一块独立的板子上。

可以看出Broadcom目前是苹果比较青睐的供应商，有可能BCM4329芯片和3代iPod Touch上使用的相同。

屏蔽罩上激光雕刻的信息：X17B ES2.0-A4 APN 339S0107 USI 20091207双喇叭提供立体声音效。

通过封装在一起的三根音频线连接到iPad底部边缘。

该扬声器连接器组件和经典的MacBook Unibody笔记本电脑上看到类似。

难道意思是说：iPad内部空间并不是很狭小。

下面是iPad显示屏内部背面照片，我们可以看到型号是LP097X12，如果没猜错的话制造商应该是LG-Phillips。

diy ipad3平板电脑教程首先是材料的准备，我考虑到散热和体积的问题，用的一个上网本的配置，由于自己也是做数码产品生意的，手头的材料几乎就齐备了，如果你手头没有配件，建议你直接买一部便宜的上网本改装了，因为成品上网本各个配件齐全而且完全兼容，最主要的是万一改装失败，可以把上网本重新装好使用，不至于浪费钱！如果自己单独买配件不仅价格贵而且会有兼容性问题，至于买什么配置的，什么品牌的就看你自己的喜好了，我也可以给你们推荐几款适合改装的，这个大家可以实体店或网店购得下面是制作过程：一块板载凌动n270 cpu的主板（单独买或拆上网本）2、一张10寸led液晶屏，这2个来自一部旧的上网本，其他的原件如内存硬盘都是通用的，内存是普通笔记本1g ddr2内存，硬盘是2.5寸串口笔记本硬盘，由于是自己做着玩，考虑到成本因素就没用固态的，1、另外网上购得一张电阻型触摸屏，考虑到透光率，耐磨性及灵敏度，我直接买了一张好点的，朋友们自己在制作过程可以根据自己的预算选择合适触摸屏，下面有我购买的触摸屏网店的地址以及我推荐的几款性价比高的触摸屏购买地址，大家根据自己的情况选购！这种触摸屏带有一个驱动电路板，直接插到usb 口装好驱动就能直接使用，没什么技术难题。

外壳的话，4我考虑到苹果的风格和散热效果故选用铝壳这个也好加工。

这种铝板一般也很难买到，我还是去淘宝网买的，大家根据自己上网本主板的尺寸，画好图纸，直接告诉店家尺寸，他们会帮你搞定。

3.由于从小就喜欢动手制作一些东西那么工具就差不多了，用到的工具也不多，相信自己喜欢动手的朋友这些工具都齐全了，当时我就从网上买了一套电磨机，这玩意虽小但功能强大，钻孔切割抛光，等等是diy必备的利器啊，当然网上卖这种电磨机的店铺很多，价格也有高有低，至于质量我还是相信一分钱一分货，工具又不是用一次就不用了，所以建议大家别节省那几十元尽量买牌子好，质量硬的工具，男人爱工具就像女人爱衣服！电磨机27.关于图纸设计了，其实也没什么，就是大致设计出主板、硬盘、电池的位图，再就是根据自己的设想来张效果图了，有的朋友跟我要图纸，我想说，除非你用和我一模一样的配件，要不我的图纸你是用不上的，再就是我希望大家都尽量自己动手动脑完成这件作品，靠别人一步步帮你完成意思不大的，我写这篇教程也仅仅是给大家一个参考……剩下的还是靠大家自己完成的。

预留神秘区域？iPod touch 3拆机详解2009年09月15日05:20 泡泡网【编译】作者:乔智编辑:乔智泡泡网MP3频道9月15日新版nano刚刚被拆，身为同门的新版touch也没有逃过国外拆机高手们的“毒手”。

不过这一拆，让我们领略到新版touch也不是浪得虚名的。

那就和小编我一同看看这拆机的全过程吧。

iPod touch 3机身及包装新版的touch相对于同门的新版nano来说，不免让人有些失望，备受大家瞩目的摄像功能并没有推出。

因此如果希望同时拥有触控和摄像的功能，你现在只能选择iPhone了。

而且外观上没有任何明显的变化，关于touch最重要的消息就是推出了更大容量的64GB版本。

即将被拆的iPod touch拥有多点触控技术的touch，在新版中唯一值得称道的就是Open GL 2.0引擎的运用，这一技术的运用定将使iPod touch给用户带来更多的惊喜。

接下来我们共同进入拆解进行时……iPod touch拆机详解：外壳和屏幕此次拆解使用的是一款32GB的iPod touch。

外观上与上一代touch没有什么明显的不同。

仅仅背后的编号从二代的A1288变成了A1318。

使用合理的工具打开外壳我们现在准备打开touch，不过在此之前我们来对比一组有趣的数字。

64GB的touch现在在美国的零售价格为399美元。

那么每GB的价格为6.23美元，那就远远高于160GB的iPod Classic每GB 1.56美元的价格。

打开iPod touch的外壳回想四年前，最初代的nano是每GB 62.25美元，而那时的60GB的硬盘机iPod Video 是每GB为6.65美元。

卸掉LED的防震保护有趣的是，这意味着今天的闪存相当于4年前的硬盘。

2005年，你可以购买一个60GB 的iPod Video为399美元，而今天你可以以同样价格得到64GB的iPod touch。

iPod touch除去上部外壳的样子现在touch的内部构造已经呈现在了我们的眼前，不过没有看到任何让我们感到惊喜的部分。

爱华A53平板电脑拆卸教程
1.拆机之前一定要先把自己平板关机然后将平板中中所安装的存储卡取出然后拿下卡托放好，不要把平板的配件丢失。

2.把事先准备好的工具拿出来沿着平板的耳机孔慢慢的拆开，拆的时候一定要注意不要讲平板的后壳划伤也要注意一下平板的前面板不要损伤。

3.慢慢的拆下平板后面耳机部位的小盖板，然后将盖板取下，我们就能看见平板上的摄像头以及闪光灯等几个小部件。

4.然后我们在用工具慢慢的将平板后面底部的小盖板取下，我们就能看见平板上的扬声器以及麦克风等小部件了。

5.虽然我们已经将上面和下面两个小盖板都取下来了但是平板的后盖还是被牢牢的扣在上面这个时候我们就需要用到螺丝刀了，上下两块盖板取下后我们能够清楚的看到用来固定的平板后盖的四个小螺丝，用螺丝刀拆下。

拆下的螺丝一定要放好不要丢失，而且这些小螺丝的型号也不一样等安装的时候千万不要弄乱了。

6.然后我们找到平板的后盖有缺口的地方，用我们的小工具沿着边慢慢的将平板的后盖撬下来，记住撬的时候一定要慢一点不要把后盖上面的小塑料扣子弄断。

撬开后不要急着将后盖拿下因为我们还没有将手机屏幕的排线拆掉所以千万不要把排线弄断。

7.慢慢的将屏幕跟后盖分开后我们可以清晰的看到电源键和音量的控制键，而屏幕的排线使用螺丝将固定架固定在上面的我们需要
先将螺丝拆下才能将排线拆掉。

拆排线的时候一定要注意不要把排线弄断。

8.我们用相同的方法将摄像头位置的排线取下，取下摄像头后我们能够清晰的看到后摄像头的像素，然后用相同的方法将耳机与降噪器位置的排线取下，然后拆掉电池上面的排线，然后我们就可以直接把主板分离出来了，分离主板的时候记住要拆掉线号线。
