塔吊附墙施工方案一、施工前准备在进行塔吊附墙施工之前，必须做好充分的准备工作，包括但不限于以下几个方面：1.了解施工现场的情况，包括周围环境、地形地貌等情况；2.确定施工方案，明确施工过程中的各项工作任务；3.确认塔吊的选型与数量，保证塔吊的合理布局和安全操作；4.制定详细的施工计划，包括施工的时间节点、工序安排等；5.保证施工现场的安全，设置必要的安全防护设施；6.检查施工材料和设备的准备情况，确保施工所需物资齐全。
二、施工过程1. 地基处理在进行塔吊附墙施工之前，首先需要对地基进行处理，确保地基的坚固和稳定。
地基处理主要包括以下几个方面：•清理地面杂物，保证地基平整；•进行地基的加固，如夯实土地、加铺砖石等；•测量地基平整度，保证地基的平整度符合施工要求。
2. 塔吊安装在地基处理完成后，需要进行塔吊的安装工作。
塔吊的安装主要包括以下几个步骤：•将塔吊部件运送到施工现场，并进行组装；•对塔吊进行检查，确保各个部件安装正确、连接牢固；•将塔吊安装在地基上，并进行固定。
3. 施工作业塔吊附墙施工的主要作业为对建筑物的墙体进行施工。
在进行墙体施工时，需要注意以下几个方面：•确保施工现场的安全，设置必要的安全警示标识；•严格按照施工图纸要求进行施工，保证墙体的质量；•使用合适的施工工具和材料，确保施工效率和质量；•定期检查施工质量，及时发现并解决问题。
三、施工结束塔吊附墙施工结束后，需要进行以下几个工作：1.对施工现场进行清理，清除施工垃圾和杂物；2.对施工质量进行检查，确保施工质量符合要求；3.对塔吊进行拆卸，并进行检查和维护；4.归档施工资料，记录施工过程和施工结果。
四、安全注意事项在进行塔吊附墙施工过程中，需要注意以下安全事项：1.所有参与施工的人员需穿着符合安全要求的工作服和安全帽；2.严格按照施工计划进行作业，不得擅自更改施工方案；3.塔吊操作人员需持有相应的操作证件，严格按照操作规程操作塔吊；4.施工现场需设置安全防护设施，确保施工安全；5.施工现场需进行安全巡查，查看施工过程中存在的安全隐患。
一、工程概况为确保施工现场塔吊的稳定和安全，根据施工现场的具体情况和塔吊的技术参数，制定本塔吊附墙安装施工方案。
本方案适用于施工现场塔吊附墙的安装工作。
二、编制依据1. 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）2. 《建筑工程施工质量验收统一标准》（GB50300-2013）3. 塔吊产品说明书及有关技术资料4. 施工现场实际情况三、施工准备1. 技术准备：熟悉相关规范、标准，了解塔吊的技术参数和附墙结构设计要求。
2. 材料准备：准备附墙杆、连接件、紧固件、垫片等材料，确保材料质量符合要求。
3. 工具准备：准备电钻、扳手、螺丝刀、水平尺、线锤等工具。
4. 人员准备：组织具备相关技能的施工人员进行施工。
四、施工步骤1. 附墙位置确定：根据塔吊的技术参数和施工现场情况，确定附墙的位置和数量。
2. 开孔：使用电钻在墙体上开孔，孔径略大于附墙杆直径。
3. 安装附墙杆：将附墙杆插入孔内，确保附墙杆垂直于地面。
4. 固定附墙杆：使用连接件和紧固件将附墙杆固定在墙体上，确保附墙杆的牢固。
5. 加固墙体：在附墙杆周围浇筑混凝土，加固墙体。
6. 检查验收：检查附墙杆的垂直度、固定牢固程度，确保附墙杆符合设计要求。
五、施工注意事项1. 施工前，应对施工现场进行安全检查，确保施工环境安全。
2. 施工过程中，注意保护墙体，避免损坏墙体结构。
3. 施工人员应穿戴安全帽、安全带等个人防护用品。
4. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。
5. 施工完成后，进行验收，确保附墙杆符合设计要求。
六、安全措施1. 施工人员应严格遵守操作规程，确保施工安全。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。
4. 施工完成后，进行验收，确保附墙杆符合设计要求。
通过以上施工方案的实施，确保施工现场塔吊的稳定和安全，为工程顺利进行提供保障。
一、塔吊情况介绍本工程最大建筑高度为101.45m，塔吊型号为QTZ5613-6，塔吊基础面标高设计为底板底标高，距建筑物最短距离为 4.4m，塔吊最大爬升高度约为150m。
二、附墙点布设设计根据规范要求和建筑物结构形式，1#塔吊附墙点设置在轴线1-33~1-40处，2#塔吊附墙点设置在轴线2-17~2-23处。
沿高度方向，首次附着高度为30m，以上每20米附着一次，共计4次附墙。
附墙点详见插图1示。
附墙杆件长度为4.0m～8.0m。
插图1 塔吊附墙点示意图插图2 塔吊附墙点示意图三、附墙预埋件设计本工程附墙预埋件分为双杆附墙预埋件和单杆附墙预埋件，预埋件由锚板、连接板及加劲板三部分组成，均由20厚钢板现场拼焊加工制作，焊缝高度不小于7mm，焊条采用E43型。
连接板与锚板、加劲板与连接板及锚板的接触面全部满焊。
拼焊前，将接触面除锈、磨光，同时，为保证连接板与锚板连接牢固，将连接板做“倒角”处理。
附墙预埋件详见插图2示。
插图2附墙预埋件双杆附墙预埋件选用400×600×20mm锚板，单杆附墙预埋件选用400×450×20mm锚板。
双杆附墙预埋件锚板设10根直径20mm锚筋；单杆附墙预埋件锚板设8根直径20mm锚筋。
每根锚筋长640mm，锚入异型柱（剪力墙）内。
预埋件锚板及锚筋详见插图3示。
插图3 预埋件锚板及锚筋大样图锚板上按图示定位，钻直径22mm圆孔，锚筋按图示尺寸制作成“Π”形，穿过孔，在背面满焊，焊条采用E43型。
预埋件在竖向结构施工时埋入，中心高度分别为H（楼层标高）+0.5m。
预埋件埋设时，模板按锚板的尺寸留洞，锚板面与模板内表面平齐，调平正后用电焊点焊于竖向结构钢筋上。
详见插图4。
插图4 预埋件与模板位置关系示意图四、附墙杆件的设计附着杆最大长度为12米，选用2根[18槽钢对拼而成。
对拼槽钢两个侧面均用200×80×10mm厚钢板间断焊，每块10mm钢板之间间距为200mm，焊缝高度h不小于7m m，焊条采用E43型。
塔吊附墙方案引言塔吊作为一种重要的工程机械设备，广泛应用于建筑和结构工程中。
在一些特殊场合，为了更好地满足工地的需要以及提高施工效率，塔吊需要附着在建筑物的墙壁上。
本文将介绍塔吊附墙方案的设计原理、施工步骤以及安全风险的分析。
设计原理塔吊附墙的设计原理是通过将塔吊的支腿固定在建筑物的墙壁上，使其作为整个结构的一部分。
这样可以减少周围空间的占用，并且提高施工效率。
塔吊附墙方案的设计需要考虑以下几个关键因素：1.结构承载能力：墙壁承受塔吊重力和作用力的能力必须满足要求，确保塔吊不会对建筑物造成损坏或倒塌的风险。
2.稳定性：塔吊附在墙壁上时，必须确保整个结构的稳定性，防止塔吊晃动或倾斜。
3.安全性：塔吊附墙方案必须满足相关的安全标准和规定，保障施工人员和周围人员的安全。
施工步骤基于塔吊附墙方案的设计原理，以下是施工步骤的一般流程：1.结构评估：在确定使用塔吊附墙方案前，必须进行墙壁和建筑结构的评估。
建筑结构工程师应核查墙壁的承载能力和稳定性，并根据设计要求确定塔吊附墙的位置。
2.安装固定支架：根据设计要求，在墙壁上安装固定支架。
这些支架通常由金属材料制成，可以承受塔吊的重力和作用力。
支架的位置和数量应根据塔吊的尺寸和重量进行合理设计。
3.安装塔吊支腿：在固定支架上安装塔吊的支腿。
支腿应与固定支架牢固连接，并确保支腿垂直于墙壁。
安装过程中，需要使用正确的工具和技术，确保支腿的稳定性和安全性。
4.测试与调整：在安装完成后，进行塔吊的测试和调整。
这包括检查支腿的垂直度、支架的固定牢固程度以及整个结构的稳定性。
必要时，可以进行调整和修正，以确保整个系统的安全和可靠性。
安全风险分析在进行塔吊附墙方案施工时，存在一些潜在的安全风险，如下所示：1.结构不牢固：如果固定支架或塔吊支腿安装不牢固，存在塔吊倾斜或垮塌的风险。
这可能会造成严重的人员伤亡和物质损失。
2.墙壁承载能力不足：墙壁的承载能力如果不符合要求，可能会导致墙壁破裂或倒塌，进而影响塔吊的稳定性。

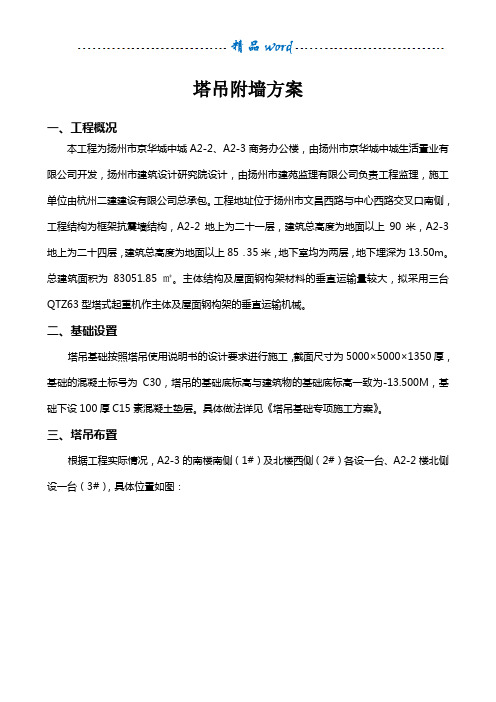

塔吊附墙方案一、工程概况本工程为扬州市京华城中城A2-2、A2-3商务办公楼，由扬州市京华城中城生活置业有限公司开发，扬州市建筑设计研究院设计，由扬州市建苑监理有限公司负责工程监理，施工单位由杭州二建建设有限公司总承包。
工程地址位于扬州市文昌西路与中心西路交叉口南侧，工程结构为框架抗震墙结构，A2-2地上为二十一层，建筑总高度为地面以上90米，A2-3地上为二十四层，建筑总高度为地面以上85．35米，地下室均为两层，地下埋深为13.50m。
总建筑面积为83051.85㎡。
主体结构及屋面钢构架材料的垂直运输量较大，拟采用三台QTZ63型塔式起重机作主体及屋面钢构架的垂直运输机械。
二、基础设置塔吊基础按照塔吊使用说明书的设计要求进行施工，截面尺寸为5000×5000×1350厚，基础的混凝土标号为C30，塔吊的基础底标高与建筑物的基础底标高一致为-13.500M，基础下设100厚C15素混凝土垫层。
具体做法详见《塔吊基础专项施工方案》。
三、塔吊布置根据工程实际情况，A2-3的南楼南侧（1#）及北楼西侧（2#）各设一台、A2-2楼北侧设一台（3#），具体位置如图：塔吊的布置遵循平面交叉最大限度地减少、施吊盲区尽可能减少；塔吊之间的合理高差控制、塔吊顶升顺序的控制。
减少平面交叉能更充分地发挥塔吊的效率、减少施吊盲区能充分利用塔吊的作业面，减少平面转运的耗工，减轻工人的劳动强度；塔吊于基础底板施工以前安装完毕，考虑高差控制，2#塔吊的独立高度在第一次安装时，根据塔吊的说明高度，从基础面起安装至40M；1#及3#塔吊的独立高度安装至35M。
在施工过程中保持2#塔吊所在的A2-3北楼施工进度高出南楼及A2-2两层，同时应保持均衡上升。
四、塔吊的附着方案本工程采用三台QTZ63型塔式起重机独立高度为40M，当采用附墙时，从基础面起向上，第一道附墙高度为32M、第二道距第一道为23M再往上依次为21M、19M，最上一道附墙以上的悬臂段独立高度≤25M。
塔吊附墙施工方案1. 引言塔吊附墙施工是一种常见的建筑施工方式，通过将塔吊安装在建筑物的外墙上，可以提高施工效率，节省施工时间和人力成本。
本文将介绍塔吊附墙施工的方案和步骤。
2. 塔吊附墙施工的步骤2.1 前期准备工作在进行塔吊附墙施工之前，需要进行一系列的前期准备工作，包括但不限于以下内容：•确定施工方案和施工计划•分析建筑物的结构和承重能力•预先评估施工风险，并采取相应的安全防护措施•准备好所需的材料和工具2.2 安装塔吊安装塔吊是塔吊附墙施工的核心步骤之一。
具体步骤如下：1.根据施工方案确定塔吊的位置和数量。
2.在建筑物的外墙上预留好安装孔洞。
3.将塔吊的主体组件通过吊车或其他设备，按照安装孔洞的位置和间距进行安装固定。
4.完成塔吊的电气和液压连接，并进行相应的测试和调试，确保塔吊能够正常运行。
2.3 确保塔吊的稳定性塔吊附墙施工过程中，必须保证塔吊的稳定性，以防止发生意外事故。
以下是保证塔吊稳定性的一些关键措施：•确保塔吊的基础牢固，能够承受塔吊的重量和施工荷载。
•在塔吊周围设置警示标识，以提示其他人员注意安全。
•定期检查塔吊的构件和连接件的状况，确保其不受损坏或松动。
2.4 进行施工作业在塔吊安装完成后，可以开始进行具体的施工作业。
根据施工需要，可以进行以下工作：•通过塔吊提升和悬挂设备、材料等进行建筑物的拆除、装修或其它施工工作。
•在施工过程中，需保持塔吊的平稳运行，避免塔吊与建筑物之间的碰撞和摩擦。
2.5 拆卸和清理塔吊附墙施工完成后，需要对塔吊进行拆卸，并进行相应的清理工作。
以下是相关步骤：1.停用塔吊，并断开其与建筑物的连接。
2.使用吊车等设备，将塔吊的主体组件逐个拆卸，并放置在安全地点。
3.清理施工区域的残留物和垃圾，恢复施工现场的整洁。
3. 安全注意事项在塔吊附墙施工过程中，需要特别注意以下安全事项：•操作人员必须具备专业的培训和操作证书，严禁无资格人员操作塔吊。
•在安装和拆卸塔吊时，需要进行严格的安全检查，确保所有连接件和构件的安全可靠。
塔吊附墙计划书一、项目背景随着建筑行业的发展，塔式起重机（常称为塔吊）在建筑施工中扮演着重要的角色。
塔吊作为一种起重装置，常常用于在建筑现场进行货物的起卸，其高度和臂长的特点使得其具备较大的作业范围。
然而，在一些狭小的工地或是靠近建筑物的狭窄空间内使用塔吊存在一定的困难，此时需要借助附墙塔吊来解决这个问题。
附墙塔吊是一种特殊设计的塔吊，其特点是安装在建筑物的墙上，能够利用墙体支撑来减轻基础的压力，并提供更灵活的施工空间。
针对这一需求，本文档将详细介绍塔吊附墙的使用计划，并说明其操作流程、安全措施以及施工风险的预防措施。
二、使用计划1. 建筑施工前准备在使用塔吊附墙进行建筑施工前，需要进行以下准备工作： - 根据施工需要选择合适的附墙塔吊型号，并进行购买或租赁； - 对建筑物墙面进行检查，确保墙面结构可以承受塔吊的重量； - 准备相关手续和安全证书，确保施工的合法性和安全性； - 配备专业操作人员，并进行培训，确保其对附墙塔吊的操作技能熟练。
2. 塔吊附墙操作流程塔吊附墙操作流程包括以下几个步骤： 1. 安装塔吊： - 将塔吊组装至预定位置，并固定到墙体上； - 调整塔吊的水平度，保证其稳定性。
2.配置安全设备：–安装塔吊安全防护装置，如防护网等，保障周围人员的安全；–设置塔吊限位装置，防止超载或超范围使用。
3.安全检查：–检查塔吊及附属设备的工作状态，确保其正常运行；–检查操作人员是否熟悉塔吊的操作规程和紧急停机程序。
4.正式操作：–由专业操作人员进行塔吊的起重作业；–遵守作业手册中的操作规程和安全要求。
3. 安全措施为确保塔吊附墙的安全使用，需要采取以下安全措施： - 按照操作手册要求进行定期检查和维护，确保塔吊的正常运行； - 落实安全防护措施，设置警示标示并摆放警示牌，确保周围人员的安全； - 注意天气变化，避免在恶劣天气条件下操作；- 提供清晰的指导标识和操作手册，确保操作人员正确操作。
塔吊附墙安装的方案一、准备工作1.首先，需要确定塔吊的型号和参数，包括起重量、幅度、高度等，以确保其能够满足施工需求。
同时，还需确定塔吊的布置位置，通常应选择在施工现场便于操作的位置。
2.确定塔吊紧靠墙体的位置，并通过钢板等材料加固墙体，以确保墙体能够承受塔吊的重量和作用力。
3.在墙体上安装预埋件和连接件，以便安装塔吊时能够方便地连接固定。
二、塔吊安装1.将塔吊的主体部分从运输车辆上卸下，并通过起重机械将其吊装到安装位置。
在吊装过程中，需要保证吊装过程平稳，并通过计算和检测来确保安装位置的准确性。
2.将塔吊的支腿伸展开，并根据需要进行调整，以确保塔吊能够稳定地立在地面上。
在支腿伸展过程中，需要注意检查和调整支腿的水平度。
3.将塔吊的上台盘部分安装在支腿上，并通过螺栓将其固定。
在固定过程中，需要注意调整上平台的水平度和垂直度，确保塔吊能够稳定地支撑在支腿上。
4.在塔吊的上台盘上安装起重臂，并通过螺栓将其固定。
在固定过程中，需要注意调整起重臂的水平度和垂直度，确保起重臂能够平稳地摆动。
5.安装塔吊的吊钩和起重绳索，调整其长度和张力，以便后续施工工作的进行。
三、安装附墙装置1.在墙体上安装吊杆，将其与塔吊的起重臂连接，通过螺栓将其固定。
在固定过程中，需要注意调整吊杆的水平度和垂直度，并确保其能够承受预期的荷载。
2.在吊杆上安装附墙装置，将其与吊杆的端部连接，通过螺栓将其固定。
在固定过程中，需要注意调整附墙装置的位置和角度，以确保其能够有效地支撑塔吊的工作。
四、检查和试运行1.在完成塔吊安装和附墙装置安装后，对其进行全面的检查和测试。
检查的内容包括各个部位的固定情况，连接件的紧密度，起重绳索的状态等。
通过试运行，检测塔吊的运行状态和起重能力，以保证施工安全。
2.根据检查和测试结果，对于存在问题的地方进行调整和改进，以确保塔吊附墙安装的质量和可靠性。
同时，还要对施工人员进行必要的安全培训和操作指导，以提高工作效率和安全性。
一、工程概况本工程为某高层建筑项目，建筑面积为XX平方米，建筑高度为XX米，结构形式为剪力墙结构。
为确保施工安全和提高施工效率，本项目将采用塔吊进行施工。
根据施工现场实际情况，制定以下塔吊安装附墙施工方案。
二、编制依据1. 《建筑起重机械安全监督管理规定》；2. 《塔式起重机安全规程》；3. 国家现行相关标准、规范；4. 施工现场实际情况。
三、施工准备1. 施工人员：组织一支具有丰富经验的塔吊安装和拆卸队伍，并对其进行了安全教育和培训；2. 施工材料：准备好塔吊安装所需的各种材料，如塔吊基础、附着杆、支撑杆、连接件等；3. 施工设备：确保施工设备齐全，如汽车吊、吊车、卷扬机等；4. 施工图纸：熟悉施工图纸，了解塔吊安装和附墙的具体要求。
四、施工工艺1. 塔吊基础施工（1）根据设计图纸，确定塔吊基础的位置、尺寸和埋深；（2）进行塔吊基础的开挖，确保基础稳定；（3）对基础进行平整、夯实；（4）安装塔吊基础，并进行验收。
2. 塔吊安装（1）将塔吊组件运至施工现场；（2）根据施工图纸，安装塔吊过渡节、套架、回转支撑、塔尖、平衡臂、起重臂等；（3）进行塔吊的组装和调试；（4）验收塔吊安装质量。
3. 塔吊附墙施工（1）根据设计图纸，确定塔吊附墙的位置和高度；（2）在建筑物上安装附着杆和支撑杆；（3）将塔吊附着杆与建筑物上的附着杆连接；（4）对塔吊附墙进行固定，确保其稳定；（5）验收塔吊附墙质量。
五、施工安全管理1. 严格执行国家有关建筑起重机械安全管理的法律法规和标准；2. 加强施工人员的安全教育和培训，提高安全意识；3. 施工现场设置安全警示标志，防止意外事故发生；4. 定期对塔吊进行安全检查和维护，确保其安全运行。
六、施工进度安排1. 塔吊基础施工：XX天；2. 塔吊安装：XX天；3. 塔吊附墙施工：XX天。
七、结语本方案针对高层建筑项目塔吊安装附墙施工，旨在确保施工安全和提高施工效率。
在施工过程中，严格按照施工方案执行，确保工程质量。
一、工程概况本工程位于XX市XX区，总建筑面积XX万平方米，主体结构为XX。
为确保塔吊安全、稳定地运行，根据工程实际情况，特制定本附墙专项施工方案。
二、编制依据1. 《建筑起重机械安全监督管理规定》（建设部166号令）2. 《塔式起重机安全规程》（GB51442012）3. 《建筑施工塔式机安装、使用、拆卸安全技术规程》4. 《建筑工程施工质量验收统一标准》5. 工程设计图纸及相关施工规范三、附墙布置及尺寸1. 附墙位置：塔吊附着于建筑物剪力墙上，具体位置根据塔吊基础施工图确定。
2. 附墙尺寸：根据塔吊型号及施工需求，确定附墙间距、高度及支撑结构。
四、塔吊附着计算1. 根据塔吊型号、荷载、高度等参数，进行附着计算，确保附着强度满足要求。
2. 计算附着支座与建筑物构件连接的受力情况，确保连接可靠。
五、附着支座与建筑物构件连接的计算1. 对附着支座与建筑物构件连接的受力进行分析，确保连接强度满足要求。
2. 选择合适的连接方式，如焊接、螺栓连接等。
六、附着设计与施工的注意事项1. 附着设计应考虑塔吊运行过程中的荷载变化，确保附着结构安全可靠。
2. 施工过程中，严格遵循施工规范，确保附着质量。
3. 施工过程中，加强现场安全管理，防止发生安全事故。
七、塔吊的附着安装1. 施工前，对施工人员进行技术交底，确保施工人员掌握附着安装技术要求。
2. 施工过程中，严格按照附着施工工艺进行操作，确保附着质量。
3. 施工完成后，进行附着验收，确保附着符合设计要求。
八、附墙安装安全措施1. 施工前，对施工现场进行安全检查，确保施工环境安全。
2. 施工过程中，加强现场安全管理，设置安全警示标志。
3. 施工人员应佩戴安全帽、安全带等防护用品，确保施工安全。
4. 施工过程中，加强施工人员的安全教育，提高安全意识。
九、施工进度安排1. 施工准备阶段：完成施工图纸会审、技术交底、材料设备准备等工作。
2. 施工阶段：按照施工进度计划，分阶段完成附着安装、验收等工作。
目录
一、工程概况
仁恒滨海半岛花园（D3地块）住宅工程坐落于珠海市唐家湾新城东部，情侣北路南段，总建筑面积约20.7万平方米（整体地下室、11栋高层及配套），A组团负责19、20、26、27、28、29号楼，B组团负责21、22、23、24、25号楼；建筑楼层地下1层，地上21-37层；建筑物高度-112.675米。
工程桩采用直径为500mm预应力高强度混凝土管桩及800~1200mm冲孔灌注桩；基础为承台基础。
各栋号±相对于绝对标高5.800m。
根据工程需要，安装的QTZ80塔式起重机必须安装附墙才能满足施工高度的要求。
二、编制依据
本计算书主要依据施工图纸及以下规范及参考文献编制：
《塔式起重机设计规范》（GB/T13752-1992）
《建筑结构荷载规范》（GB50009-2012）
《建筑施工手册》、《钢结构设计规范》（GB50017-2003）
《QTZ80塔式起重机说明书》
三、附墙布置及尺寸
根据工程需要，安装五道附墙装置。
第一道在距塔吊基础平面25米处安装；第二道在距塔吊基础平面40米处安装；第三道在距塔吊基础平面55米处安装，第四道在距塔吊基础平面70米处安装，第五道在距塔吊基础平面85米处安装，第五道以上塔吊自由高度12米，
塔吊附墙杆由厂家按现场情况设计制造，厂家提供的塔吊附墙杆采用二根18号槽钢拼成箱型结构，截面积为250*180，中间肋板采用-10*100*200钢板与槽钢焊接，为安全起见，进行需要对附着支座、附着杆等验算。
塔吊附墙平面图
19#、20#、21#、22#、23#、26#楼QTZ80塔吊附墙立面图
25#、28#楼QTZ80塔吊附墙立面图
四、支座力计算
塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:
风荷载标准值应按照以下公式计算：
W k=W0×μz×μs×βz= ××× = kN/m2；
其中 W0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：W0 = kN/m2；
μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz = ；
μs──风荷载体型系数：μs = ；
βz──高度Z处的风振系数，βz = ；
风荷载的水平作用力：
q = W k×B×K s = ×× = kN/m；
其中 W k──风荷载水平压力，W k= kN/m2；
B──塔吊作用宽度，B= 1.600 m；
K s──迎风面积折减系数，K s= ；
实际取风荷载的水平作用力 q = kN/m；
塔吊的最大倾覆力矩：M = ；
弯矩图
变形图
剪力图
计算结果: Nw = ；
五、附着杆内力计算计算简图:
计算单元的平衡方程:
其中:
第一种工况的计算:
塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。
将上面的方程组求解，其中θ从 0 - 360 循环, 分别取正负两种情况，求得各附着最大的轴压力和轴拉力。
杆1的最大轴向压力为: kN；
杆2的最大轴向压力为: kN；
杆3的最大轴向压力为: kN；
杆1的最大轴向拉力为: kN；
杆2的最大轴向拉力为: kN；
杆3的最大轴向拉力为: kN；
第二种工况的计算:
塔机非工作状态，风向顺着着起重臂, 不考虑扭矩的影响。
将上面的方程组求解，其中θ= 45， 135， 225， 315，M w = 0，分别求得各附着最大的轴压力和轴拉力。
杆1的最大轴向压力为: kN；
杆2的最大轴向压力为: kN；
杆3的最大轴向压力为: kN；
杆1的最大轴向拉力为: kN；
杆2的最大轴向拉力为: kN；
杆3的最大轴向拉力为: kN；
六、附着杆强度验算
1．杆件轴心受拉强度验算
验算公式:σ= N / A n≤f
其中σ --- 为杆件的受拉应力；
N --- 为杆件的最大轴向拉力,取 N = kN；
A n --- 为杆件的截面面积，本工程选取的是 18号槽钢；
查表可知 A n =2929.00 mm2。
经计算，杆件的最大受拉应力σ= =mm2，
最大拉应力不大于拉杆的允许拉应力 215N/mm2, 满足要求。
2．杆件轴心受压强度验算
验算公式:σ= N / φA n≤f
其中σ --- 为杆件的受压应力；
N --- 为杆件的轴向压力，杆1: 取N =；
杆2: 取N =；
杆3: 取N =；
A n --- 为杆件的截面面积, 本工程选取的是 18号槽钢；
查表可知 A n = 2929.00 mm2。
λ --- 杆件长细比，杆1:取λ=71，杆2:取λ=86，杆3:取λ=71
φ --- 为杆件的受压稳定系数，是根据λ查表计算得：
杆1: 取φ=，杆2: 取φ=，杆3: 取φ=；
经计算，杆件的最大受压应力σ= N/mm2，
最大拉应力不大于拉杆的允许拉应力 215N/mm2，满足要求。
考虑到以后可以使用，采用二根18号槽钢拼成箱型结构，截面积为250*180，中间肋板采用-10*100*200钢板与槽钢焊接，所有焊缝厚度不小于8MM，焊条采用442型。
七、附着支座与建筑物构件连接的计算
附着支座与建筑物的连接采用与预埋件在建筑物构件上的连接采用钢筋拉钩与构件上的主筋连接。
预埋件钢筋的规格和施工要求如果说明书没有规定，应该按照下面要求确定：
1．预埋件钢筋拉钩必须用Q235钢制作；
2．附着的建筑物构件混凝土强度等级不应低于C20；
3．预埋螺栓的直径大于24mm；
4．预埋螺栓的埋入长度和数量满足下面要求：
其中n为预埋钢筋数量；d为预埋钢筋直径；l为预埋钢筋埋入长度；f为预埋钢筋与混凝土粘接强度（C20为mm^2，C30为mm^2）；N为附着杆的轴向力。
5．预埋钢筋数量，单耳支座不少于4只，双耳支座不少于8只；预埋钢筋埋入长度不少于15d；钢筋埋入端应作弯钩并加横向锚固钢筋。
计算：
本工程采用预埋钢筋为Q235圆钢，直径为25 mm，附着的建筑物构件混凝土强度等级C30，每个预埋件钢筋数量为6根，预埋钢筋埋入长度为500 mm，
*6**25*500*=529875N=
根据以上受力分析，附着杆最大的轴向力为〈
故：附着支座与建筑物的连接满足结构安全要求。
八、附着设计与施工的注意事项
锚固装置附着杆在建筑结构上的固定点要满足以下原则:
1．附着固定点应设置在丁字墙（承重隔墙和外墙交汇点）和外墙转角处，切不可设置在轻质隔墙与外墙汇交的节点处；
2．对于框架结构，附着点宜布置在靠近柱根部；
3．在无外墙转角或承重隔墙可利用的情况下，可以通过窗洞使附着杆固定在承重内墙上；
4．附着固定点应布设在靠近楼板处，以利于传力和便于安装。
九、塔吊的附着的安装
1、起重机附着的建筑物其锚固点的受力强度满足起重机的设计要求。
附着杆高的布置方式、相互间距和附着距离等，应按出厂使用说明书规定执行。
2、装设附着框架和附着杆件，应采用经纬仪测量塔身垂直度，并应采用附着杆进行调整，在最高锚固点以下垂直度允许偏差为2/1000。
3、在附着框架和附着支座布设时，附着杆倾斜角度不得超过10度
4、附着框架宜设置在塔身标准节连接处，箍紧塔身。
塔架对角处在无斜撑时应加固。
5、塔身顶升节高到规定锚固间距时，应及时增设支建筑物的锚固装置。
塔身高出锚固装置的自由端高度，应符合出厂说明书规定。
6、起重机作业过程中，应经常检查锚固装置，发现松动或异常情况时，应立即停止作业。
故障未排除不得继续作业。
7、拆卸起重机时，应随着降落塔身的进程拆卸相应的锚固装置。
严禁在落塔之前先拆锚固装置。
8、遇有六级及以上大风时，严禁安装或拆卸锚固装置。
9、锚固装置的安装、拆卸、检查和调整，均应有专人负责，工作时应系安全带和戴安全帽，并应遵守高处作业有关安全操作的规定。
10、各处的销子连接处，必须使用开中销，严禁用铁丝来代替。
