谈广电网络数字电视系统IP化设计论文谈广电网络数字电视系统IP化设计论文2013年，广电网络整合加速推进，全国各地广电网络已经完成和正在进行“一省一网”整合工作的省级广电网络公司已超过2/3。
江西广电网络于2002年将省干线光缆网连通全省所有县级以上有线电视前端机房，于2003年实现全省有线电视网络的整合，并于2009年完成了全省有线电视数字化整转平台建设。
由于整转初期江西广电网络省干线传输系统资源有限，前端建设时采用了以传统技术为主的方式设计节目平台。
随着近年省干线传输系统的扩容，以及数字电视技术和各项业务的不断发展，原有系统已不能满足需要。
为此，江西广电网络于2014年对全省有线数字电视系统进行了IP化改造。
该文将对此方案进行详细介绍。
1总体规划1.1原有系统情况介绍为了发挥全省广电网络整合的优势，江西广电网络在数字电视平台设计时采用了统一建设的方案，在省中心机房建设了一个全省数字电视总前端，大部分电视节目和增值业务总前端统一接收、编码、复用加扰后，通过干线传输网送到全省各级分公司有线电视网。
在各市县分公司建立分前端，将通过网络远程加扰本地电视节目、增值业务和接收下来的总前端信号一同送入本地有线电视网络。
在我省节目平台技术选型中，核心复用加扰设备选择了具备IP交换能力的大容量平台化产品：汤姆逊NetProcessor9040。
但由于我省干线传输条件的限制，无法实现全IP化方案，节目平台总前端仍按8-10套标清一个节目流输出ASI信号，并通过适配器将ASI适配成DS3后通过省干线SDH网络向全省传输的方案。
系统组成如图1所示。
1.2数字电视IP化的优势数字电视平台IP化减少了运行成本：IP化后系统结构简单节省了设备，干线传输中使用了大颗粒传输类型传输业务节约了板卡，在接收调制方面IPQAM成本也只有普通QAM的1/10。
数字电视平台IP化后另外一个显著的好处就是节目的调度方便：IP化后电视节目都将汇聚到核心交换机，需要任何电视节目只需在核心交换机进行调度即可，方便简捷。
有线数字电视IP前端建设思路探讨林泽权 广东省广播电视网络股份有限公司汕头分公司摘要：随着广播电视技术的迅速发展，有线电视网络数字化、IP化已是有线电视发展的必然趋势。
本文根据汕头市数字电视前端系统实际建设的情况,探讨IP化数字电视前端的优势、IP化过程中不同信号源的处理思路、核心复用加扰、射频调制切换等系统的安全播出策略；并就如何组建一个无单点故障数字电视播出前端系统进行思路分析和经验介绍。
关键词：数字电视IP前端方案 IP化信号源处理 安全播出策略 无单点故障系统1 前言有线数字电视系统建设是汕头市有线电视网络的重大建设项目，其基本目标是建设汕头市有线数字广播、电视、多媒体多功能综合业务平台，实现汕头有线数字电视整体转换。
数字电视整体转换对于广播电视事业发展有着深远的意义，通过整体转换迅速扩大数字电视用户的规模，创造良好的数字化网络环境，培养用户对数字化产品及信息服务的使用习惯，使得有线数字电视网络成为数字家庭行动计划的主要通道，有效整合广电信息资源及其它通信网的增值业务资源。
本系统基于本市HFC网及市到各区的光传输网和各区县的HFC网，为全市有线电视用户提供高质量的数字电视节目，在此基础上不断拓展数字多媒体综合增值业务在汕头有线电视网络的应用。
汕头数字电视前端硬件系统是基于IP传输、IP处理的集中式数字电视前端系统，系统重点突出了高稳定性和安全性的特点，全部核心部分(复用，加扰，调制)采用1:1热备份，任何单点故障不影响信号播出。
系统各功能模块都采用成熟稳定的架构和核心技术，从信源、复用、加扰、调制、分配到进入HFC网络的各环节都重点考虑了信号的多路备份和快速切换，从而形成了合理可行的最优解决方案。
系统经过了多年来业务承载和维护保障的考验，功能、性能及安全性均符合预期，未发生安全播出事故，用户业务体验良好，得到了省公司及其他兄弟公司的高度肯定。
本文根据汕头市数字电视前端系统实际建设的情况,介绍基于IP技术的高集成度数字电视前端设备选型及平台建设思路，探讨IP化数字电视前端的优势，阐述IP化过程中不同信号源的处理思路，分析核心复用加扰、射频调制切换等系统的安全播出策略，并就如何组建一个无单点故障数字电视播出前端系统进行思路分析和经验分享。

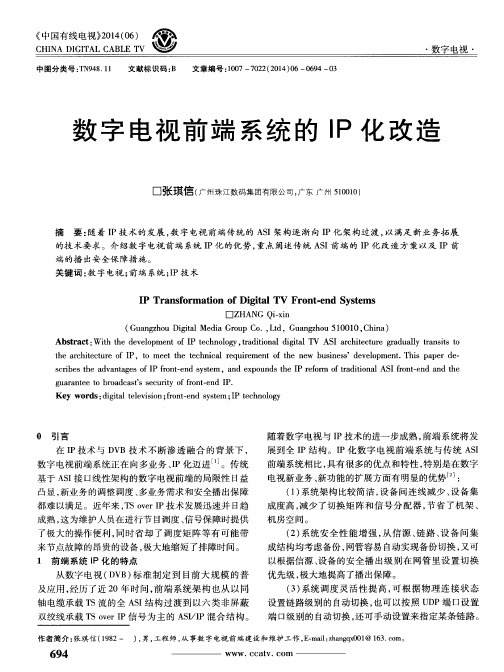

1 前言传统基于ASI的数字电视前端技术，其技术路线已经老化，存在返修困难，难于升级，无法开展新业务等诸多问题，急需更换新的数字电视前端平台。
而原有基于ASI接口构架的前端平台系统有许多不足，如节点多，结构复杂，系统的安全性、调度性差等局限性日益凸显，无法满足数字电视多业务、新业务的发展要求，而IP 架构具有结构简洁、备份方式灵活、系统安全性高、扩展性好等特点，所以构建新的前端平台有必要引进IP结构的前端系统。
如何充分利用现有资源的基础上，不影响对原有数字电视前端系统的安全播出，进行平滑过渡式IP化改造是我们本文要讨论的问题。

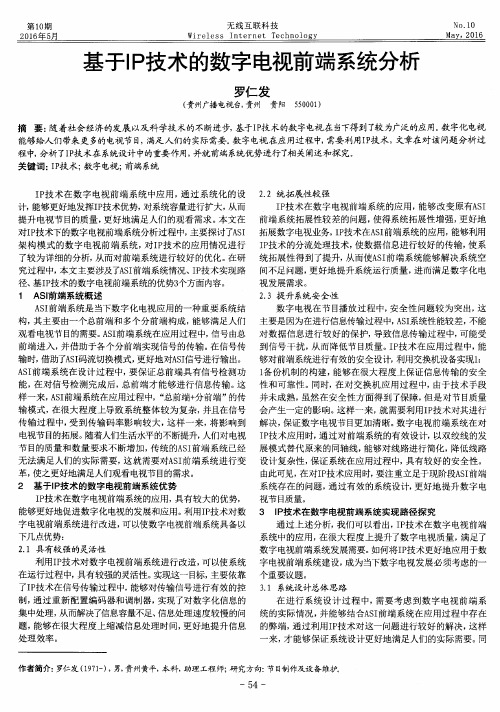

2 IP数字化架构前端的优势随着数字电视技术的发展IP技术DVB技术相互渗透，数字电视业务向着多业务，IP化发展，TV over IP技术有了长足的发展，与传统的的ASI信号传输方式不同，IP方式的传输方式有许多优点。
2.1 结构简洁简化了设备，系统集成度高，设备连线少，用以太网交换机代替了原有ASI切换矩阵和信号分配器等设备，节省了机柜空间，便于日常管理和维护。
2.2 系统安全保障高系统从单个节目，端口链路，板卡设备均可以实现冗余备份，结合可管可控的智能网管系统，使系统的安全性得到极大的提升。
2.3 系统灵活性高以IP传输数字电视信号突破了ASI信号传输的局限性，可以实现节目层的交换调度，也可以根据物理连接状态按照UDP端口设置端口级别的自动切换，还可以手动指定每条线路。
采用IP数据交换设备方便的实现远程管理和设备连接，能广泛的适用于数字电视广播业务和互动点播业务。
3 前端平台IP化改造的总体规划大部分ASI传输方式的前端平台还承担着数字电视播出任务。
考虑到安全播出的重要性以及保护已有投资，不可能一次性完全使用IP传输方式的设备，只能建设IP技术与ASI技术共存的数字电视前端系统。
数字电视前端系统的IP化改造遵循安全、经济、平滑、易于扩展性的原则，分步实施。
分为两期：一期主要是对前端信号处理环节,即前端复用器加扰器及之后的部分进行全IP化改造；二期是对前端信源接受环节进行IP化改造,主要是对部分卫星信号接受系统进行IP化改造，而对部分在用传输ASI信号的设备予以保留。
图１ 独子山数字电视前端和应急信源构建
１ 节目信源构成
独山子现传输的214套电视节目信号来源共分为新疆广电信源、本区自办节目、克拉玛依5套节目三部分。
新疆广电网络公司的200多套直播节目和克拉玛依5套节目均是IP组播信号，通过光纤分别从乌鲁木齐、克拉玛依经过奎屯网络分公司传输到新疆独山子电视台前端机房，并经过HUAWEI Optix OSN 1800解复用到三组光纤G1、G2、G3。
信号G1、G2、G3都是组播传输的IP电视节目，为了转化成ASI信号输入Bigband数字前端，使用了支持IP、ASI、IP转ASI等多种功能模块的数字媒体平台DMP900。
为了让新疆广电的机顶盒通过新疆独山子电视台有线电视网络，收看节目并实现节目时移、频道回看、视频点播等功能，新疆独山子电视台电视直播节目必须在Tsid、Program No、video pid、audio pid、pmt pid、pcr pid等参数上与新疆广电的节目保持一致,同时新疆独山子电视台同新疆广电还进行了条件接收同密处理。
２ 应急电视信源的构建
新疆广电的节目是通过光缆到奎屯再传输到独山子，由于这两段的信号传输均未形成环网，加大了新疆独山子电视台电视信号中断的风险。
为了确保实
250。
CATV I有线网络【本文献信息】钱占飞，潘林.广电数字电视直播前端IP化改造的设计与实现［几广播与电视技术，2020,Vol.47(1).广电数字电视直播前端|P化改造的设计与实现钱占飞，潘林(江苏省广电有线信息网络股份有限公司，江苏210001)【摘要】随着数字电视技术发展，广播电视直播前端IP化改造已经迫在眉睫。
本文基于三级播控架构，提出了广电直播前端IP化改造的思路及构想：利用云转码技术实现信源格式的多样化；利用双向IP化分发实现用户接入终端的多样化。
本文提出的IP化改造方案已在江苏有线直播前端IP化改造过程中付诸实践，有效地解决了现有设备的兼容问题。
【关键词】三级播控，有线前端，IP化改造，云转码【中图分类号]TN948【文献标识码】B[DOI编码】10.16171/ki.rtbe.20200001013 Design and Implementation of IP Transformation for CATV HeadendQian Zhanfei,Pan Lin(Jiangsu Broadcasting Cable Information Network Co.,Ltd.,Jiangsu210001,China)Abstract With the development of digital TV technology,IP transformation for cable television(C.ATV)headend is imminent.Based on three-level broadcasting platform,the paper designs IP transformation scheme.The technology of cloud transcoding is used to provide multiple signal sources.The technology of bidirectional IP distribution is used to realize the diversification of user access terminals.The scheme proposed in the paper effectively solves the compatibility of the existing equipments and has been applied in the headend of Jiangsu Broadcasting Cable Information Network Co.,Ltd(JSCN).Keywords Three-level broadcasting,CATV headend,IP transformation,Cloud transcoding0引言随着电视传输技术加速发展，广电行业面临巨大挑战，来自IFTV、OTT的竞争越来越大。
