一个办公大楼的综合布线具体实施方案12.16前言：综合布线系统是用于组建局域网的布线系统，对于一栋大楼来说，综合布线系统就像神经系统。
它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，是信息传输的物理介质。
可以说，一套优秀的结构化综合布线系统，决定着这栋现代化大楼的成败。
下面为大家提供一个办公大楼的综合布线具体实施方案，给大家做参考。
办公楼综合布线1.工程概述本次工程主要实施办公大楼内的计算机结构化布线和办公大楼与车间、仓库、之间的光纤布线。
办公大楼内布线点有30个数据点。
2.办公大楼综合布线系统布线规划根据办公大楼的结构及用途，结构化布线系统规划如下：▪选择性能良好、符合国际标准（ISO 11801）的综合布线系统（如IBM、Lucent、AMP、西蒙、万泰等布线系统），以高的性能指标、好的工艺性能确保布线系统能够满足智能化工程的要求；▪▪整个布线系统采用星型结构。
优点是提供相互独立、互不影响的信道，集中式管理，易于重组和升级，支持多种应用。
▪2.2主要技术参数及设备选型根据实际情况，并参考ISO 11801标准的要求，工程采用美国的AMP综合布线系统，其主要性能指标如下：线缆▪数据线采用超5类双绞线；▪▪不会因使用人员误插引起设备损坏；▪▪具有很好的可扩充性；▪▪可靠性高，其线缆及配线架全部可以获得妥善的保护；▪▪造型美观。
▪技术指标▪特性阻抗：100 欧姆▪▪传导延时：< 1.0 us▪▪电容：< 13.5pf / ft▪▪直流电阻：< 40▪▪近端串扰：> 24 dB▪▪衰减：< 23.2 dB▪▪回返损耗：> 10 dB▪2.3.对计算机网络设备的考虑布线系统在某种意义上是网络系统的工艺实现。
在本布线系统中，专门考虑了计算机网络设备所需的空间、安装方式和跳线管理方法。
▪所采用的标准机柜可以安装网络设备，同时也预先留有空间足以安装所需的全部网络设备；▪▪专门为网络设备准备了跳线管理器，使网络设备上的跳线能够沿着给定的路线行进，使整体造型美观，而且不会影响对网络设备上各种指示灯的观察。
办公大楼综合布线系统设计方案办公大楼综合布线系统设计方案在当今社会中，信息已成为一种关键性的战略资源。
为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。
因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。
综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。
综合布线系统结构从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
1、工作区子系统工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域，由连接线缆和适配器组成。
工作区的UTP/FTP跳线为软线(Patch Cable)材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。
2、水平子系统水平子系统指从楼层配线间至工作区用户信息插座。
由用户信息插座、水平电缆、配线设备等组成。
综合布线中水平子系统是计算机网络信息传输的重要组成部分。
采用星型拓扑结构，每个信息点均需连接到管理子系统。
由UTP、STP线缆构成。
最大水平距离：90m(295ft)。
指从管理间子系统中的配线架的JACK端口至工作区的信息插座的电缆长度。
工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10m。
水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更。
因此要施工严格，保证链路性能。
综合布线的水平线缆可采用超五类、六类双绞线、也可采用屏蔽双绞线，甚至可以光纤到桌面。
3、管理子系统在综合布线六个系统中对管理子系统的理解定义上各标准、厂商有所差异，单单从布线的角度上看，称之为楼层配线间或电信间是合理的，而且也形象化;但从综合布线系统最终应用--数据、语音网络的角度去理解，称之为管理子系统更合理。
办公楼综合布线施工方案一、引言办公楼是一个大型综合性商业建筑，需要满足各种网络设备的布线需求，包括数据通信、电话通信、电视信号等。
本文档将介绍办公楼综合布线施工方案，以满足企业的网络通信需求。
二、安装地点办公楼综合布线需要在每个办公室、会议室、走廊等区域进行布线安装。
考虑到使用方便性和美观度，布线将尽可能隐藏在墙壁、地板和天花板内部。
三、布线材料为了保证布线的稳定性和耐用性，我们将使用高质量的材料和设备进行布线。
以下是需要的材料清单：•网络电缆（Cat 6或者Cat 6A）：用于数据通信，提供高速的网络连接。
•电话线缆：用于电话通信，保证通话质量。
•电视线缆：用于传输电视信号，提供高清的画质。
•网络面板和插座：用于连接网络设备，提供网络接口。
•电缆支架和龙骨：用于固定和支持布线材料。
四、布线设计办公楼综合布线需要根据办公楼的具体情况进行设计。
以下是布线设计的基本原则：1.网络布线：网络布线是办公楼中最重要的一部分，需要考虑每个办公室的网络连接需求。
我们将根据办公楼的平面图确定每个办公室的网络面板位置，并从面板到每个工作台的位置进行布线。
2.电话布线：电话布线是为了满足办公室中的通信需求。
我们将根据每个办公室中的电话需求确定电话线缆的位置，确保每个办公室都有稳定的电话连接。
3.电视布线：电视布线是为了提供高清的电视信号。
我们将根据办公楼内的电视需求确定电视线缆的位置，确保电视信号的稳定传输。
五、布线施工流程办公楼综合布线施工需要按照以下流程进行：1.确定布线设计：根据办公楼的平面图确定布线设计，包括网络布线、电话布线和电视布线。
2.准备材料和设备：购买所需的布线材料和设备，并做好准备工作。
3.安装电缆支架和龙骨：在办公室的墙壁、地板和天花板上安装电缆支架和龙骨，以便固定和支持布线材料。
4.进行布线：根据设计方案，在办公室内进行布线安装，包括网络布线、电话布线和电视布线。
5.安装网络面板和插座：在每个办公室的合适位置安装网络面板和插座，以提供网络接口。

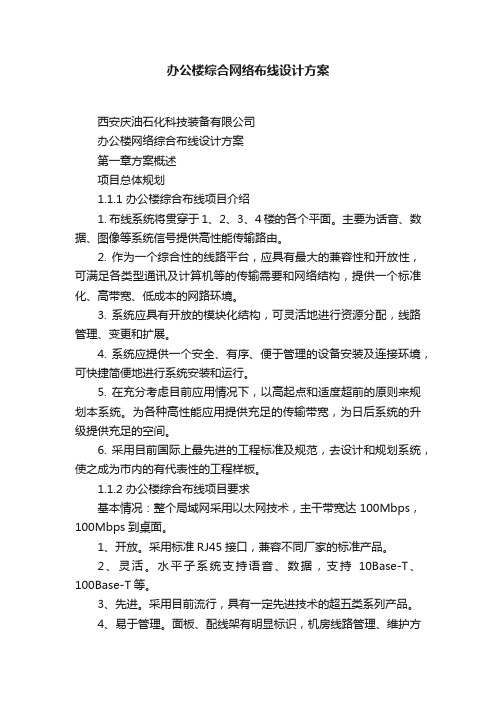

办公楼综合网络布线设计方案西安庆油石化科技装备有限公司办公楼网络综合布线设计方案第一章方案概述项目总体规划1.1.1 办公楼综合布线项目介绍1. 布线系统将贯穿于1、2、3、4楼的各个平面。
主要为话音、数据、图像等系统信号提供高性能传输路由。
2. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。
3. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。
4. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。
5. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。
为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。
6. 采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。
1.1.2 办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达100Mbps，100Mbps到桌面。
1、开放。
采用标准RJ45接口，兼容不同厂家的标准产品。
2、灵活。
水平子系统支持语音、数据，支持10Base-T、100Base-T等。
3、先进。
采用目前流行，具有一定先进技术的超五类系列产品。
4、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2.1 有关技术要求1.符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
4.所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去。
5.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN 等网络及应用。
办公楼网络综合布线设计方案办公楼网络综合布线设计方案随着科技的不断发展，网络已经成为了现代办公必不可少的基础设施。
为了满足现代办公的高效、便捷和安全的需求，设计一个科学、合理的网络综合布线方案至关重要。
本文将介绍办公楼网络综合布线设计的相关知识和方案，旨在为相关领域的人员提供一些参考和帮助。
一、概述网络综合布线是一种将各种网络设备和通信设备连接起来，实现信息传输、交换和管理的高效方式。
在办公楼中，网络综合布线不仅需要满足日常办公的需求，还需要考虑未来的扩展和升级。
因此，设计一个科学、合理的网络综合布线方案，对于提高办公效率、降低成本、保障信息安全具有重要意义。
二、需求分析在设计办公楼网络综合布线方案之前，需要了解办公楼的实际需求。
例如，办公楼的规模、建筑结构、办公区域划分、网络设备数量和通信带宽需求等。
通过对这些信息进行分析，可以确定网络综合布线的设计方案，以满足用户的实际需求。
三、方案设计1、水平布线设计水平布线是指将网络设备连接到楼层内的各个信息点上。
在设计水平布线方案时，需要根据办公楼的实际情况，选择合适的线缆类型和布线方式。
例如，在办公区域中，可以选择使用八芯双绞线，而在机械式设备区域，则可以选择使用光纤线缆。
此外，在布线过程中，还需要考虑线缆的标识和文档管理，以便于后期维护和管理。
2、垂直干线设计垂直干线是指将各个楼层的网络设备连接到核心交换机上。
在设计垂直干线方案时，需要考虑楼层的结构、交换机数量和线缆类型等因素。
通常情况下，垂直干线需要使用多模光纤线缆，以保证足够的带宽和稳定性。
此外，在设计中还需要考虑光纤熔接和接头的预留，以满足未来的扩展和升级需求。
3、管理设计管理设计是指在综合布线系统中实现对设备、线缆和信息的有效管理。
在设计管理方案时，需要考虑到办公楼的实际情况，选择合适的设备管理方案和线缆标识方案。
例如，可以引入智能管理平台，实现对设备、线缆和信息的集中管理和监控，提高管理效率和维护便利性。
办公大楼网络综合布线设计方案第一章需求分析在企业信息化建设过程中，网络综合布线是非常关键的一个环节，根据该集团信息化建设项目的要求，网络建设布线必须按照设计标准（SP-2840国际综合布线标准，EIA/TIA569电信服务商业布线标准）进行，达到1000M以太网距离要求。
1.1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、采用目前流行，具有一定先进技术的超五类系列产品。
7、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。
网络就易于管理。
1.2 项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
办公楼综合布线方案在当今数字化的办公环境中，一个高效、稳定且灵活的综合布线系统对于办公楼的正常运营至关重要。
它不仅影响着日常的办公效率，还为未来的业务扩展和技术升级提供了坚实的基础。
以下是为某办公楼设计的综合布线方案。
一、项目概述本办公楼为多层建筑，总建筑面积约为_____平方米，预计容纳_____个工作岗位。
此次综合布线的目标是为办公楼内的语音通信、数据传输、视频监控、门禁系统等提供可靠的线路支持，满足当前及未来一段时间内的业务需求。
二、需求分析1、语音通信需求内部电话通话：每个工作岗位需要配备独立的内线电话，以方便员工之间的沟通。
外线接入：需要接入多条外线，以满足与外部的电话联系。
2、数据传输需求高速网络接入：为满足办公自动化、文件共享、视频会议等应用，需要提供高速稳定的网络连接。
无线网络覆盖：除了有线网络，还需要实现全楼的无线网络覆盖，方便移动设备的接入。
3、视频监控需求公共区域监控：在楼道、电梯、出入口等公共区域安装监控摄像头，确保办公楼的安全。
监控数据存储：监控数据需要保存一定的时间，以备后续查阅。
4、门禁系统需求员工考勤：实现员工的考勤功能，记录员工的出入时间。
权限管理：对不同区域设置不同的访问权限，保障办公区域的安全。
三、布线系统设计1、工作区子系统信息插座：在每个工作岗位设置至少一个信息插座，包括网络插座和电话插座。
插座采用符合标准的 RJ45 和 RJ11 接口。
终端设备连接：通过跳线将计算机、电话等终端设备与信息插座连接。
2、水平子系统线缆选择：采用六类非屏蔽双绞线，以满足高速数据传输的需求。
布线方式：线缆通过桥架或穿管的方式铺设在天花板或地板下，确保线路的美观和安全。
3、垂直子系统主干线缆：选用多模光纤作为数据传输的主干线缆，语音通信则采用大对数电缆。
设备间连接：将各楼层的配线架通过主干线缆连接到中心机房的主配线架。
4、管理子系统配线架：在各楼层设置配线架，用于管理水平线缆的连接。
某办公大楼综合布线设计方案十年磨一剑，今日我来谈谈某办公大楼的综合布线设计方案。
这可是涉及到整个大楼的信息传输、网络通信、安全监控等关键环节，必须精心设计、周密安排。
下面，咱们就一步步来梳理这个方案。
咱们得了解这个办公大楼的基本情况。
这座大楼共有20层，每层面积大约2000平方米，有多个部门入驻，包括行政、财务、研发、销售等部门。
大楼内部有多个会议室、休息区、办公区等功能区域。
明确了这些，咱们才能有针对性地进行布线设计。
一、网络架构设计1.采用星型拓扑结构，以核心交换机为中心，连接各个楼层交换机，再由楼层交换机连接各个信息点。
2.根据部门需求，将网络划分为多个VLAN，实现数据隔离，提高网络安全性。
3.配置防火墙、入侵检测系统等安全设备，确保网络稳定、安全。
4.部署无线AP，实现全楼覆盖，方便移动办公。
二、综合布线设计1.采用超五类双绞线作为水平布线，满足高速数据传输需求。
2.楼层配线间设置光纤面板，连接至核心交换机，实现高速光纤通信。
3.每个信息点配置一个超五类信息模块，方便接入各种网络设备。
4.在办公区、会议室等区域预留一定数量的电源插座，方便设备供电。
5.布线管道采用PVC管，确保线路安全、美观。
三、监控安防设计1.在大楼入口、电梯、走廊等关键位置安装高清摄像头，实现全方位监控。
2.配置视频录像机，存储监控数据，方便后续查询。
3.设置电子巡更系统，提高大楼安全管理水平。
4.部署门禁系统，实现人员权限管理，防止闲杂人等进入。
四、弱电系统设计1.电话、电视、监控等弱电系统采用同轴电缆，确保信号稳定。
2.弱电系统与网络系统分开布线，避免信号干扰。
3.设置弱电井，方便维护和管理。
五、施工与验收1.在施工过程中，严格按照设计方案进行，确保布线质量。
2.施工完毕后，进行系统测试，确保网络稳定、通信正常。
3.验收合格后，交付使用，并提供售后服务。
这个办公大楼综合布线设计方案涵盖了网络架构、综合布线、监控安防、弱电系统等多个方面，旨在为大楼内的企业和员工提供一个高效、安全、稳定的办公环境。
综合布线、网络管线布设方案1. 用户需求1.1. 系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。
总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。
建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。
系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。
竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。
建成后的系统应满足相关的国际标准和国家标准。
1.2. 系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。
（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。
以保证系统有长久的生命力。
（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。
既能满足当前的要求，也能经得起科技进步与时间的考验。
（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。
（5）系统整体上应达到较高水准。
1.3. 设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。
不片面追求系统的先进性和超前性，以防止造成投资的浪费。
根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。
（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。
办公楼综合布线及网络设备方案2012年6月目录目录 (2)一、项目概述 (4)1.1项目背景 (4)1.2建设原则 (4)1.3建设规范 (6)1.3.1信息及网络系统设计标准 (6)1.3.2结构化布线系统设计标准 (6)1.3.3机房工程系统设计标准 (6)1.3.4信息安全设计标准 (7)1.3.5智能化系统设计规范 (7)1.3.6防雷与接地系统设计标准 (7)二、综合布线系统设计 (9)2.1综合布线系统架构 (9)2.1.1工作区子系统 (9)2.1.2水平区子系统 (10)2.1.3管理间子系统 (10)2.1.4主干区子系统 (11)2.1.5设备间子系统 (12)2.2办公楼综合布线设计 (13)2.2.1信息点统计 (13)2.2.2 综合布线产品介绍 (16)2.2.2.1 DLINK 六类屏蔽线缆 (19)2.2.2.2 DLINK 六类屏蔽线配线架 (20)2.2.2.3 DLINK 六类屏蔽信息模块（锌合金铸外壳） (22)2.2.2.4 DLINK 六类屏蔽软跳线 (23)2.2.2.5 DLINK 六类非屏蔽线缆 (23)2.2.2.6 DLINK 六类非屏蔽配线架 (24)2.2.2.7 DLINK 六类非屏蔽信息模块 (25)2.2.2.8 DLINK 六类非屏蔽软跳线 (26)2.2.2.9 DLINK 理线架 (28)2.2.2.10 DLINK面板 (28)三、网络系统设计 (29)3.1网络通信系统技术简介 (29)3.1.1局域网技术概述 (29)3.1.2分布式的系统结构 (30)3.1.3虚拟网络 (31)3.1.4路由功能 (31)3.1.5容错功能 (32)3.1.6出口防火墙 (32)3.2 办公楼网络设备设计 (33)3.3网络设备介绍 (34)3.2.1 H3C S7500E 系列高端多业务路由交换机 (34)3.2.2 H3C S5500-EI系列汇聚交换机 (43)3.2.3 H3C S5120-SI系列交换机 (52)3.2.4 H3C MSR50系列路由器 (60)3.2.5 H3C SECPA TH F1000系列防火墙 (69)一、项目概述1.1 项目背景在当今社会中，信息已成为一种关键性的战略资源。
如果把综合布线比做是高速公路，那么各种信息就是在公路上高速奔驰的汽车，为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。
二十一世纪将是INTER-NETWORKING（网联机器），CLIENT/SERVER和多媒体整合的年代。
现在“网联机器”的概念代替了“机器联网”的传统概念。
也就是说，当一个企业，一个政府部门，在规划电脑系统时，先从建网开始，再根据具体需求将各种型号的大、中、小微型机挂在网上，从根本上上避免了“机器联网”造成的开放性不良的被动局面。
因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。
综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。
1.2 建设原则技术先进性：充分考虑信息化社会发展的趋势，在技术上适度超前，采用的技术和设备应能保证大楼建成后苦干年不落后。
成熟性和实用性：采用被实践证明为成熟的技术和设备，并能满足大楼未来发展的需要，确保所采用的设备和主要材料耐久实用。
开放性：考虑本布线系统在21世纪发展的需要，使系统与未来发展的设备具有互联性、可互操作性，能很方便地与世界信息网络融通。
集成性：充分考虑大楼弱电智能化系统所涉及的各子系统的集成和信息共享，保证子系统总体上的先进性和合理性，采用集中管理分散控制的模式，总体结构应具有兼容性和可扩展性，既包括不同厂商不同类型的先进产品，又便于升级、换代，使整个弱电智能化系统可以随着科学技术的发展与进步，不断得到充实、完善、改进和提高。
标准化和模块化：根据大楼弱电智能化系统总体结构的要求，各子系统应标准化和模块化。
集成后的系统是一个开放系统，系统集成的过程主要是解决不同系统产品的接口和协议的标准化问题，以使它们之间达到：“互操作性”。
承包商应当提供标准数据接口、网络接口、系统和应用软件接口。
系统最终特征是：（1）可扩展性、灵活性好（2）兼容性和应用软件可移植性强（3）可维护性好、生命周期长。
系统要严格按照模块化结构方式开发，以满足通用性和可替换性。
采用模块化设计，可实现总体设计，分步实施的战略。
便捷性：对于复杂的系统都能实现鼠标式操作。
安全性：承包商所选用的设备及技术等，都应该满足在正常使用的情况下是安全无危害的，无污染、低噪声以及文明的。
可靠性：用技术降效的原则，确保整个系统的可靠性和稳定性。
舒适性：用穷尽的思维方式，极力为大楼的使用者设计一个安全高效、便捷、舒适的生活方式及工作环境。
可管理、可维护性：所集成的系统，应防病毒、防死机、防非法侵入等大楼的主要设备、场所都能被监视或者被控制。
高效性：所集成的系统应具有：（1）快捷的响应能力：（2）控制能力强、实施性好；（3）网络带宽，吞吐能力大经济性：运用经济性否定一切的原则，应选择较高性能价格比的设备，优化所作的设计。
1.3建设规范1.3.1信息及网络系统设计标准信息技术通用多八位编码字符集（UCS）(GB 13000.1)信息技术系统间远程通信和信息交换局域网和城域网(GB 15629.11-2003)信息处理系统光纤分布式数据接口(ISO 9314-1: 1989)光纤分布式数据接口（FDDI）高速局域网标准（ANSIX3T9.5）基于网络的企业信息集成规范（GB/Z 18729-2002）信息技术开放系统互连网络层安全协议(GB/T 17963-2000)1.3.2结构化布线系统设计标准建筑和建筑群综合布线系统工程设计规范(GB/T 50311-2006)建筑和建筑群综合布线系统工程验收规范(GB/T 50312-2006)信息技术用户建筑群通用布缆(ISO/IEC 11801: 2002)信息技术用户建筑群布缆的实施和运行(ISO/IEC 14763-1: 1999)信息技术用户建筑群布缆配置(ISO/IEC 14709-1: 1997)信息技术用户建筑群布缆的通路和空间(ISO/IEC 18010: 2002)光纤总规范(GB/T 15973.2-1998)商务楼通用信息建筑布线标准(EIATIA568A)民用建筑通讯通道和空间标准（EIATIA569）1.3.3机房工程系统设计标准电子计算机场地规通用规则（GB/T2887-2000）计算机场地安全要求（GB9361 -1988）电子计算机机房设计规范（GB50174-1993）防静电活动地板通用规范（SJ/T10796-2001）电信专业房屋设计规范（YD5003-1994）通信机房静电防护通则（YD/T754-1995）1.3.4信息安全设计标准计算机软件配置管理计划规范（GB/T12505--1990）计算机信息系统安全保护等级划分规范（GB 17859-1999）计算机信息系统安全专用产品分类原则(GB 163-1997)信息技术设备的安全(ide IEC 60950:1999) （GB4943-2001）信息技术安全技术信息技术安全性评估准则（GB/T18336.1—2001）信息技术信息安全管理实施规则（ISO17799—2000）计算机信息系统安全等级保护网络技术要求（GA/T 387-2002）网络入侵检测技术要求（YDN 140-2006）涉及国家秘密的计算机信息系统保密技术要求(BMZ 1-2000)计算机信息系统安全等级保护网络技术要求(GA/T 387-2002)网络入侵检测技术要求(YDN 140-2006)1.3.5智能化系统设计规范智能建筑设计标准（GB/T50314-2006）建筑及居住区数字化技术应用系列标准（GB/T20299-2006）建筑智能化系统设计技术规程（DB/J01-615-2003）公共建筑节能标准（GB50189-2005）民用建筑电气设计规范（JGJ/T）1.3.6防雷与接地系统设计标准建筑物防雷设计规范(GB 50057-1994)建筑物电子信息系统防雷技术规范(GB 50343-2004)通信工程电源系统防雷技术规范(YD 5078-1998)计算机信息系统防雷保安器(GA 173-2002)计算机信息系统雷电电磁脉冲安全防护规范(GA 267-2000) 建筑物的雷电防护(IEC 61024: 1990-1998)二、综合布线系统设计2.1综合布线系统架构根据标准架构，整个综合布线系统主要分为以下几个组成部分：工作区子系统、水平区子系统、管理间子系统、主干区子系统、设备间子系统。
2.1.1工作区子系统工作区从终端设备延伸到信息插座，是放置应用系统设备的地方，工作区终端设备通过跳线连接到信息插座。
如下图所示。
计算机终端通过RJ45跳线与数据信息插座连接，而电话机终端则通过RJ11跳线与语音信息插座连接，其中数据和语音信息插座均采用相同标准的模块，插座底盒距离装修地面30cm。
信息插座也可以接入无线网桥，提供无线接入。
工作区子系统示意图为了提高整个系统的灵活性，工作区信息插座统一选用六类模块化插座，实现语音端口和数据端口之间的方便转换。
工作区数据端口采用六类RJ45模块化跳线，语音跳线采用RJ11跳线。
工作区安装结合平面图，在设计施工中分为墙面暗装（距地面高度300mm），柜台安装，地插座上安装（领导房间及会议室），抗静电高架地板下安装（专用机房），此外，在特殊的房间，工作区信息点安装根据现场情况而定。
工作区子系统配置：数据用RJ45跳线按数据信息点数量的100％进行配置。
2.1.2水平区子系统水平子系统位于工作区信息插座与管理间的水平交连之间，负责将干线子系统经楼层配线间的管理区延伸到工作区的信息插座，如下图所示。
水平区子系统示意图根据国际标准对综合布线系统的“综合性”要求，水平区子系统线缆均使用六类双绞线（UTP）。
2.1.3管理间子系统管理区为连通各个子系统提供连接手段。
所有的网络设备和通讯设备都放置在各楼层的管理间内，水平区域信息点端口和网络通讯设备的交接也在设备间内完成。
下图是管理间数据配线架的跳线连接方式：管理间子系统示意图管理间水平铜缆的配线架全部采用六类的RJ45模块化配线架；垂直主干数据配线架由24口机架式光纤配线箱组成，楼层主干光缆跳线可采用LC接口；主干语音配线架采用语音110型100对机架式配线架。
为便于语音和数据的互换和扩展，所有接入楼层配线间的语音水平铜缆，在配线间均须首先接入六类的RJ45模块化配线架后，再分别通过RJ45-RJ45或RJ11-110跳线连接至网络交换机或语音110主干配线架上；管理间内数据配线架上的数据跳线，按照数据信息点满配；同样，语音110配线架上的语音跳线，按照语音信息点满配来跳转。
