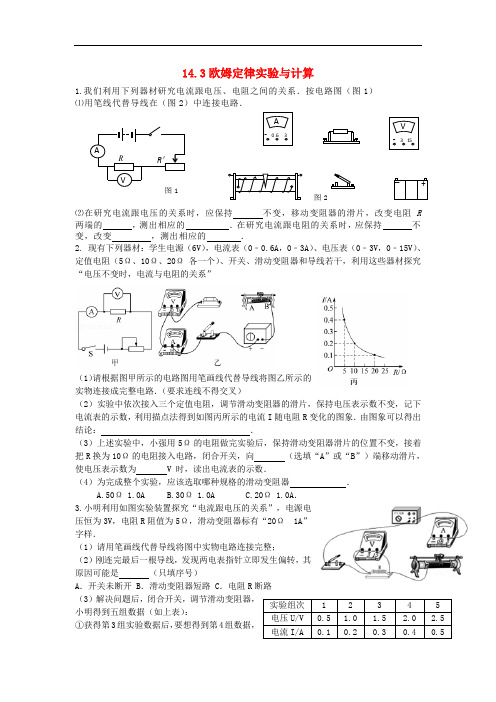

14.3欧姆定律实验与计算1.我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）⑴用笔线代替导线在（图2）中连接电路．⑵在研究电流跟电压的关系时，应保持不变，移动变阻器的滑片，改变电阻R两端的，测出相应的．在研究电流跟电阻的关系时，应保持不变，改变，测出相应的．2. 现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：．（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向（选填“A”或“B”）端移动滑片，使电压表示数为 V 时，读出电流表的示数．（4）为完成整个实验，应该选取哪种规格的滑动变阻器．A.50Ω 1.0AB.30Ω 1.0AC.20Ω 1.0A．3.小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω 1A”字样．（1）请用笔画线代替导线将图中实物电路连接完整；（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是（只填序号）A．开关未断开 B．滑动变阻器短路 C．电阻R断路（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：①获得第3组实验数据后，要想得到第4组数据，实验组次 1 2 3 4 5电压U/V 0.5 1.0 1.5 2.0 2.5电流I/A 0.1 0.2 0.3 0.4 0.5 RAVR＇A- 0 .6 3V- 3 15+_图2应将滑片P向（选填“A”或“B”）端移动；②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因．③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成比．4.如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω 1A”的滑动变阻器等器材进行实验：（1）请根据图甲的实物图将图乙的电路图补充完整；（2）连接电路时开关应该．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻（选填“断路”或“短路”）；（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为 A；（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为Ω（结果保留一位小数）：（5）进行实验时，该小组发现：调节滑动变阻器无法使电压表示数为0.5V，为了解决这个问题，可采取的方法是（写出一种即可）5.一只电阻器两端的电压从3V增加到3．8V时，通过该电阻器的电流增加了0．2A，则该电阻是多少？6. 如图，R1＝3Ω，R2＝6Ω，电流表A1的示数为2A，求：(1)电源电压；(2)电流表A2的示数。

14.3欧姆定律实验与计算1.我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）⑴用笔线代替导线在（图2）中连接电路．⑵在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R 两端的 ，测出相应的 ．在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 ．2. 现有下列器材：学生电源（6V ），电流表（0﹣0.6A ，0﹣3A ）、电压表（0﹣3V ，0﹣15V ）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I 随电阻R 变化的图象．由图象可以得出结论： ．（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R 换为10Ω的电阻接入电路，闭合开关，向 （选填“A”或“B”）端移动滑片，使电压表示数为 V 时，读出电流表的示数．（4）为完成整个实验，应该选取哪种规格的滑动变阻器 ．A.50Ω 1.0AB.30Ω 1.0AC.20Ω 1.0A ．3.小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V ，电阻R 阻值为5Ω，滑动变阻器标有“20Ω 1A”字样．（1）请用笔画线代替导线将图中实物电路连接完整；（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是 （只填序号）A ．开关未断开B ．滑动变阻器短路C ．电阻R 断路（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）： ①获得第3组实验数据后，要想得到第4组数据，应将滑片P 向 （选填“A”或“B”）端移动；②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因 ．③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成 比．4.如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，图2规格为“20Ω 1A”的滑动变阻器等器材进行实验：（1）请根据图甲的实物图将图乙的电路图补充完整；（2）连接电路时开关应该 ．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻 （选填“断路”或“短路”）；（3）排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为 A ；（4）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为 Ω（结果保留一位小数）：（5）进行实验时，该小组发现：调节滑动变阻器无法使电压表示数为0.5V ，为了解决这个问题，可采取的方法是 （写出一种即可）5.一只电阻器两端的电压从3V 增加到3．8V 时，通过该电阻器的电流增加了0．2A ，则该电阻是多少？6. 如图，R 1＝3Ω，R 2＝6Ω，电流表A 1的示数为2A ，求：(1)电源电压；(2)电流表A 2的示数。

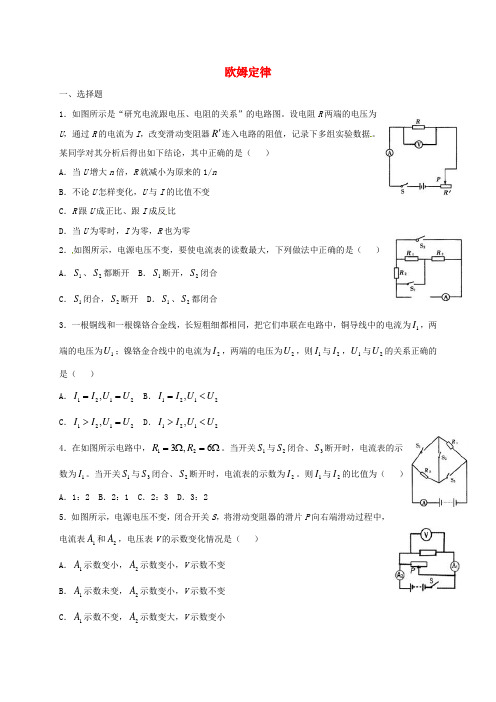

欧姆定律一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。

设电阻R 两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。

某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。

当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。

当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。

则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。

单元试卷欧姆定律姓名班级一、选择题( ) ．下列说法中正确的是1于导体的材料、长度、横截面积．导体的电阻是导体本身的一种性质，它的大小决定 A以及温度的电流R是通过某一电阻I是电源电压，U．欧姆定律公式中的 B．在并联电路上，并联的电阻越多，电路的总电阻会越大 C ．在同一个电路中，通过两灯的电流相等，这两灯一定是串联的 D ( ) 是．粗细相同、长短不等的两根镍铬电阻线并联在电路上．下列说法中错误的2．．．A ．长镍铬电阻线的电阻值较大．通过长镍铬电阻线的电流比通过短电阻线的电流小B ．长镍铬电阻线两端的电压比短电阻线两端的电压大 C 线两端的电压一样大．长镍铬电阻线两端的电压与短电阻DIR．根据欧姆定律公式3。

关于这个推导公式，正确的说法是，可以导出公式）（．导体电阻的大小跟导体两端的电压成正比A ．导体电阻的大小跟导体中的电流成反比B ．导体两端的电压可以为零，但导体中的电流不能为零 C ．导体电阻的大小跟导体两端的电压和通过导体的电流无关 D ．下列说法中不正确的是（4 ）、串联电路的总电阻的阻值比任何一个分电阻的阻值都大。

A 、串联电路的总电阻阻值等于各个分电阻的阻值之和。

B 、并联电路的总电阻的阻值比任何一个分电阻的阻值都小。

C 、并联电路的总电阻等于各并联电阻的倒数之和。

D；断 1.5A，电流表示数为9V，电压表示数为S、S．如图所示，电源电压恒定，闭合开关521 ）的阻值分别是（R和R，则6V，电压表示数为S开开关212．A4．D Ω 2Ω4．C Ω 3Ω6．B Ω 2Ω6 Ω 3Ω向右P后，滑动变阻器的滑片S．图所示的电路中，电源两端的电压保持不变．闭合开关6 ）移动，下列说法中正确的是（单元试卷的示数之和变小A与电流表A．电流表A21 的示数之比保持不变A与电流表V．电压表B2 的示数变大V的示数变小，电压表A．电流表C1 的示数不变V的示数不变，电压表A．电流表D2两点b，a所示电路，在1利用图．某同学在探究“电阻上的电流跟两端电压的关系”时，7，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个R、R间分别接入定值电阻12时，1A的电流为R组成并联电路，当通过R、R所示，若将2关系图象，如图I﹣U电阻的121 ）的电流为（R通过2 3A ．D2A ．C1A ．0.5A B．A 两端的电压为R，则4 V，电路两端总电压为=3RR串联在电路中，已知R、R．将电阻8 1 2112 ( ) 1 V ．2 V D．4 V B 3 V C． A的电流随电压变化情b、a发现通过电阻电阻的关系”时，．某同学在探究“电流与电压、9 ）况如图所示，则下列结论与图象相符的是（ R＞R．两电阻阻值的关系是Aba 的电流较大a．电压相同时，通过B 两端的电压较大b．电流相同时，C ．电阻一定时，电流随着电压的增大而减小D酒精气体传感器的电如图所示是它的原理图，酒精测试仪可检测驾驶员是否酒后驾车，．10 ）阻随酒精气体浓度增大而减小，如果测试到酒精气体浓度越大，那么（．通过传感器的电流越小 B．电压表的示数越大A ．传感器两端的电压越大 D．传感器的电阻越大C 后，发现只有一个S所示的电路中，当闭合开关11．在如图11灯泡亮，只有一个数电表有读数，造成这种情况的原因可能是）（，电压表没有读数短路L．灯泡A2单元试卷断路，电流表没有读数L．灯泡B ）11（图2．灯泡C 断路，电压表没有读数L1 短路，电流表没有读数L．灯泡D1BA、所示。

苏科版九年级上册物理第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

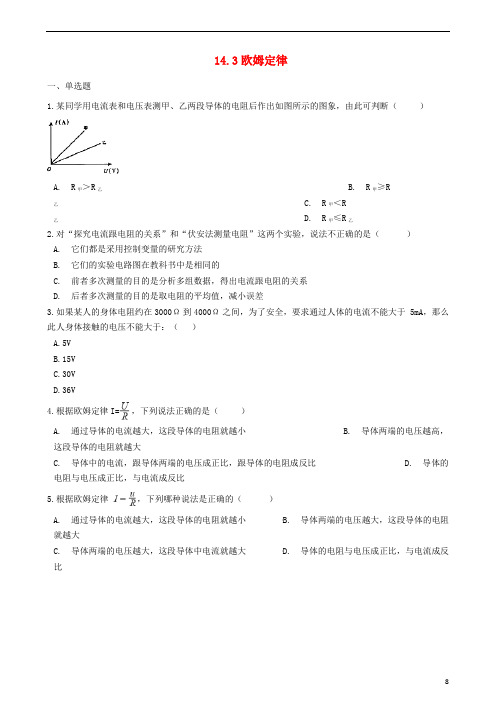

14.3欧姆定律一、单选题1.某同学用电流表和电压表测甲、乙两段导体的电阻后作出如图所示的图象，由此可判断（）A. R甲＞R乙B. R甲≥RC. R甲＜R乙D. R甲≤R乙乙2.对“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，说法不正确的是（）A. 它们都是采用控制变量的研究方法B. 它们的实验电路图在教科书中是相同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差3.如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA，那么此人身体接触的电压不能大于：（）A.5VB.15VC.30VD.36V4.根据欧姆定律I=，下列说法正确的是（）A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越高，这段导体的电阻就越大C. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D. 导体的电阻与电压成正比，与电流成反比5.根据欧姆定律，下列哪种说法是正确的（）A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越大，这段导体的电阻就越大C. 导体两端的电压越大，这段导体中电流就越大D. 导体的电阻与电压成正比，与电流成反比6.如图为一只“6V 1.5W”小灯泡的电流随电压变化的关系图象．若把这样的三只灯泡串联起来，接在12V 的电源两端，则此时每只灯泡的电阻及实际功率为（）A. 24Ω0.67WB. 20Ω0.67WC. 24Ω0.96W D. 20Ω0.8W7.对欧姆定律的理解，下列说法中错误的是（）A. 对同一导体，通过导体的电流跟导体两端的电压成正比B. 在电压不变时，导体的电阻越大，通过导体的电流越小C. 在电压相同时，导体的电阻跟通过导体的电流成反比D. 对同一导体，导体两端的电压与通过导体的电流的比值不变8.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

苏科版九年级物理上册第十四章欧姆定律专题练习（word版一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

三、欧姆定律专题1 电流与电压和电阻的关系1．A 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R 图象，下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2．A 下列说法中，能用于研究电流与电压之间关系的是（）A．用同一导体，保持导体两端电压相同B．用不同导体，保持导体两端电压相同C．用同一导体，改变导体两端电压D．用不同导体，改变导体两端电压3．B 如图所示，在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是（）A．均使电阻R两端的电压成倍数变化B．均使电阻R两端的电压保持不变C．前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变D．前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化4．B 下列说法正确的是（）A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大专题2 探究电流与电压和电阻的关系的实验1．A 下表是小华同学在探究“通过导体的电流与导体两端电压之间的关系”时记录的实验数据。

请你对表格中数据进行分析，归纳出通过导体的电流与导体两端电压的关系式为________。

R/Ω 5 5 5 5 5 5U/V 2 4 6 8 10 12I/A 0.4 0.8 1.2 1.6 2.0 2.4 2．B压的关系。

（1）请你用笔画线代替导线，按图所示的电路图，帮小明将器材连接起来。

要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉。

（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为零，电压表示数约为6 V，则电路中出现的故障可能是________________。

苏科版九年级物理上册第十四章欧姆定律专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列对UIR=和URI=的理解针对某一导体来说，正确的是（）A．导体的电阻与其两端的电压成正比B．导体的电阻与其通过的电流成反比C．通过导体的电流与其两端的电压成正比D．导体两端的电压与其通过的电流成反比2、图中表示两电阻R a和R b的I-U关系图像。

将R a和R b先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。

则下列判断正确的是（）A．I1=I2=I3<I4B．I3>I4C．U1>U2D．U1<U2<U3=U43、如图所示电路，开关S闭合后电路正常工作。

一段时间后其中一盏灯突然熄灭，电流表的示数变大，电压表的示数变小，这可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4、在图所示的电路中，电源电压保持不变。

闭合开关S后，移动滑动变器R1的滑片P时，一定不变的是（）A．电压表V示数与电流表A1示数的比值B．电压表V示数与电流表A示数的比值C．电流表A示数与电流表A1示数的比值D．电流表A示数与电流表A1示数的差值5、R1、R2、R3是三个阻值不同的电阻。

将它们并联起来接入电路，如图甲所示，闭合开关后，测得通过每个电阻的电流关系为I1＞I2＞I3；若将它们串联起来接入电路，如图乙所示，则闭合开关后，各电阻两端的电压大小关系为（）A．U1＞U2＞U3B．U3＞U2＞U1C．U1＝U2＝U3D．U2＞U1＞U36、在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。

初中物理苏科版九年级上册第十四章三欧姆定律练习题一、单选题1.一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是()A. 4VB. 10VC. 0.25VD. 100V2.如图所示，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B两端的电压UA、UB和通过它们的电流IA、IB间的关系正确的是()。

A. IA=IBB. IA>IBC. UA=UBD. UA>UB3.如果加在某定值电阻两端的电压从8V增加到10V，且通过它的电流相应的变化了0.1A，则该定值电阻的阻值为()A. 10ΩB. 20ΩC. 30ΩD. 40Ω4.如图，在研究电流与电阻的关系时，小刚先用5欧的定值电阻进行实验，使电压表的示数为3V，记下电流表的示数，接着换用10欧的定值电阻后，闭合开关，他下一步的操作是()A. 记录电流表和电压表的示数B. 将变阻器滑片向左移动直至电压表示数恢复3VC. 将变阻器滑片向右移动直至电压表示数恢复3VD. 增加电阻的数值至电压表示数恢复3V5.在探究“电压一定时，电流与电阻关系”的实验中，如图所示。

先在A，B间接入20Ω的定值电阻R，移动滑片P使电压表示数为3V，读出电流表示数．接着取下20Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是()A. 电压表示数小于3V，应将滑片P向左滑B. 电压表示数小于3V，应将滑片P向右滑C. 电压表示数大于3V，应将滑片P向左滑D. 电压表示数大于3V，应将滑片P向右滑6.小刚同学用图所示的电路研究电流跟电阻的关系。
