110kV变电站无功补偿研究摘要：本文主要对110kV变电站无功补偿的补偿容量进行研究，主要阐述了无功补偿考虑因素及设计计算。
在理论方面主要考虑无功负荷和电缆的充电无功功率，主要包括无功负荷的考虑因素及实际情况下的计算方式，电缆充电无功功率的考虑因素和计算方式。
最后通过以上两个因素综合考虑后作为变电站选择容性无功补偿装置或者感性无功补偿的依据，为实际工程案例做了无功补偿计算，最后为变电站无功补偿装置的选择和应用提供借鉴性结论。
关键字：110kV变电站、无功补偿、无功负荷、充电功率。
引言随着我国成为世界第2大经济体，作为一个制造大国电力负荷不断增长，国家出台了若干增量配网相关政策，支持电力改革。
110kV变电站的建设作为增量配网及电力改革的重要抓手将越来越广泛的投资和建设。
电网输中电气设备存在感性原件和容性原件，导致电网为满足用电使用的情况输出有功的同时，同样附带输出无功。
为了提高电网的效率，电力系统需要保证功率因素在合理区间。
根据《电力系统无功补偿配置技术原则》（Q/GDW 1212-2015），“110 kV 变电站的容性无功补偿装置，以补偿变压器无功损耗为主，适当兼顾负荷侧的无功补偿。
补偿容量按照主变压器容量的15%～30%配置，并满足110kV主变压器最大负荷时，其高压侧功率因数不低于0.95，在低谷负荷时功率因素应不高于0.95”。
无功补偿需要考虑的因素变压器以及用电负荷的设备，大部分属于电感线圈，故此，在以前的110kV 变电站的无功补偿上主要考虑变压器的无功负荷。
无功负荷主要与变压器的负债率及变压器本体性能有关。
110kV变电站的无功补偿中不仅要考虑变压器本体与负荷的无功负荷外，同时需要关注变电站外电源线路的充电功率。
外电源线路的充电功率与外电源线路的敷设方式和长度有关。
由于城市化的推进，110kV变电站的外电源架空线路受到限制，多数情况下，外电源入地敷设取代架空线路。
由于入地敷设的电缆容性特征比架空线缆高出一个数量级，导致外电源线路具有明显的容性特征，这种容性特征将在110kV变电站的使用中向电网倒送无功，这部分无功被称为电缆的充电功率。
关于电力系统电压与无功补偿问题探讨电力系统中无功补偿对电力系统的重要性越来越受到重视，合理地投停使用无功补偿设备，对调整电网电压、提高供电质量、抑制谐波干扰、保证电网安全运行都有着十分重要的作用。
如果系统无功电源不足，则会使电网处于低电压水平上的无功功率平衡，即靠电压降低、负荷吸收无功功率的减少来弥补无功电源的不足。
同样，如果由于电网缺乏调节手段或无功补偿元件的不合理运行使某段时间无功功率过剩，也会造成整个电网的运行电压过高。
因此，要维持整个系统的电压水平，就必须有足够的无功电源来满足系统负荷对无功功率的需求和补偿线路和变压器中的无功功率损耗。
一、无功功率就地补偿的概念无功补偿装置的分布，首先要考虑调压的要求，满足电网电压质量指标。
同时，也要避免无功功率在电网内的长距离传输，减少电网的电压损耗和功率损耗。
无功功率补偿的原则是做到无功功率分层分区平衡，就是要做到哪里有无功负荷就在那里安装无功补偿装置。
这既是经济上的需要，也是无功电力特征所必需的，如果不这样做，就达不到最佳补偿的目的，解决不了无功电力就地平衡的问题。
二、无功功率的平衡在电力系统中，频率与有功功率是一对统一体，当有功负荷与有功电源出力相平衡时，频率就正常，达到额定值50Hz，而当有功负荷大于有功出力时，频率就下降，反之，频率就会上升。
电压与无功功率也和频率与有功功率一样，是一对对立的统一体。
当无功负荷与无功出力相平衡时，电压就正常，达到额定值，而当无功负荷大于无功出力时，电压就下降，反之，电压就会上升。
电压与无功功率之间的关系要比频率与有功功率之间的关系复杂得多，大体上有以下几点：2.1在一个并列运行的电力系统中，任何一点的频率都是一样的，而电压与无功电力却不是这样的。
当无功功率平衡时，整个电力系统的电压从整体上看是会正常的，是可以达到额定值的，即便是如此，也是指整体上而已，实际上有些节点处的电压并不一定合格，如果无功不是处于平衡状态时，那么情况就更复杂了，当无功出力大于无功负荷时，电压普遍会高一些，但也会有个别地方可能低一些，反之，也是如此。

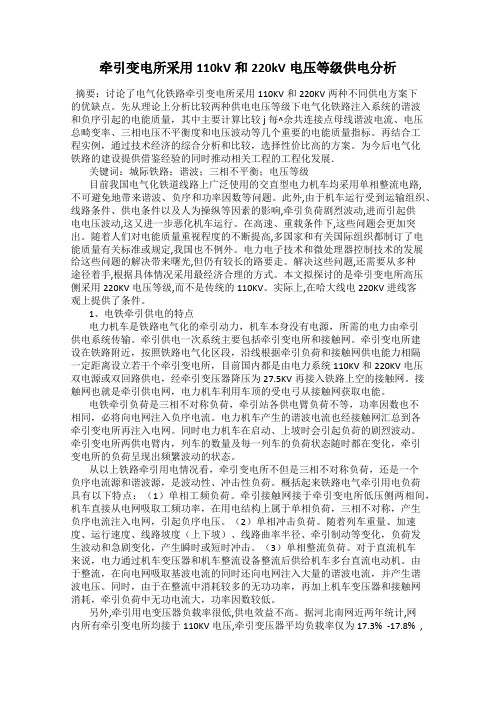

牵引变电所采用110kV和220kV电压等级供电分析摘要：讨论了电气化铁路牵引变电所采用110KV和220KV两种不同供电方案下的优缺点。
先从理论上分析比较两种供电电压等级下电气化铁路注入系统的谐波和负序引起的电能质量，其中主要计算比较j每^佘共连接点母线谐波电流、电压总畸变率、三相电压不平衡度和电压波动等几个重要的电能质量指标。
再结合工程实例，通过技术经济的综合分析和比较，选择性价比高的方案。
为今后电气化铁路的建设提供借鉴经验的同时推动相关工程的工程化发展．关键词：城际铁路；谐波；三相不平衡；电压等级目前我国电气化铁道线路上广泛使用的交直型电力机车均采用单相整流电路,不可避免地带来谐波、负序和功率因数等问题。
此外,由于机车运行受到运输组织、线路条件、供电条件以及人为操纵等因素的影响,牵引负荷剧烈波动,进而引起供电电压波动,这又进一步恶化机车运行。
在高速、重载条件下,这些问题会更加突出。
随着人们对电能质量重视程度的不断提高,多国家和有关国际组织都制订了电能质量有关标准或规定,我国也不例外。
电力电子技术和微处理器控制技术的发展给这些问题的解决带来曙光,但仍有较长的路要走。
解决这些问题,还需要从多种途径着手,根据具体情况采用最经济合理的方式。
本文拟探讨的是牵引变电所高压侧采用220KV电压等级,而不是传统的110KV。
实际上,在哈大线电220KV进线客观上提供了条件。
1、电铁牵引供电的特点电力机车是铁路电气化的牵引动力，机车本身没有电源，所需的电力由牵引供电系统传输。
牵引供电一次系统主要包括牵引变电所和接触网。
牵引变电所建设在铁路附近，按照铁路电气化区段，沿线根据牵引负荷和接触网供电能力相隔一定距离设立若干个牵引变电所，目前国内都是由电力系统110KV和220KV电压双电源或双回路供电，经牵引变压器降压为27.5KV再接入铁路上空的接触网。
接触网也就是牵引供电网，电力机车利用车顶的受电弓从接触网获取电能。

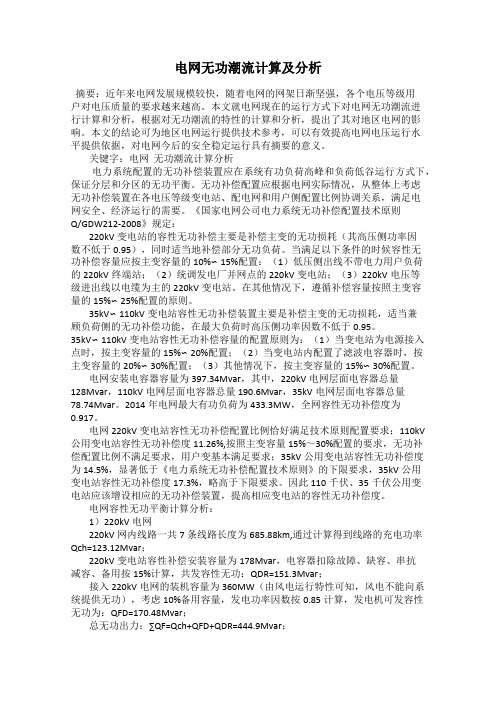

电网无功潮流计算及分析摘要：近年来电网发展规模较快，随着电网的网架日渐坚强，各个电压等级用户对电压质量的要求越来越高。
本文就电网现在的运行方式下对电网无功潮流进行计算和分析，根据对无功潮流的特性的计算和分析，提出了其对地区电网的影响。
本文的结论可为地区电网运行提供技术参考，可以有效提高电网电压运行水平提供依据，对电网今后的安全稳定运行具有摘要的意义。
关键字：电网无功潮流计算分析电力系统配置的无功补偿装置应在系统有功负荷高峰和负荷低谷运行方式下，保证分层和分区的无功平衡。
无功补偿配置应根据电网实际情况，从整体上考虑无功补偿装置在各电压等级变电站、配电网和用户侧配置比例协调关系，满足电网安全、经济运行的需要。
《国家电网公司电力系统无功补偿配置技术原则Q/GDW212-2008》规定：220kV变电站的容性无功补偿主要是补偿主变的无功损耗（其高压侧功率因数不低于0.95），同时适当地补偿部分无功负荷。
当满足以下条件的时候容性无功补偿容量应按主变容量的10%∽15%配置：（1）低压侧出线不带电力用户负荷的220kV终端站；（2）统调发电厂并网点的220kV变电站；（3）220kV电压等级进出线以电缆为主的220kV变电站。
在其他情况下，遵循补偿容量按照主变容量的15%∽25%配置的原则。
35kV∽110kV变电站容性无功补偿装置主要是补偿主变的无功损耗，适当兼顾负荷侧的无功补偿功能，在最大负荷时高压侧功率因数不低于0.95。
35kV∽110kV变电站容性无功补偿容量的配置原则为：（1）当变电站为电源接入点时，按主变容量的15%∽20%配置；（2）当变电站内配置了滤波电容器时，按主变容量的20%∽30%配置；（3）其他情况下，按主变容量的15%∽30%配置。
电网安装电容器容量为397.34Mvar，其中，220kV电网层面电容器总量128Mvar，110kV电网层面电容器总量190.6Mvar，35kV电网层面电容器总量78.74Mvar。
220kV变电站无功补偿容量的合理配置摘要：电力系统中，无功合理分布是保证电压质量和经济运行的重要条件。
220kV变电站作为城市电网的重要节点，合理的无功配置对于提高负荷功率因数、减少电力输送损耗、改善电能质量有着十分重要的意义。
在变电站设计中，应根据地区特点对220kV变电站的无功补偿容量进行合理配置和选择。
本文主要分析探讨了220kV变电站无功补偿容量的合理配置情况，以供参阅。
关键词：220kV变电站；无功补偿；容量；配置引言随着社会的不断发展，国民对用电量的需求越来越大，对于无功需求也相应增长，所以我国的配电系统呈现超负荷现状。
基于此，相关工作人员如何针对配电网进行合理、高效的无功补偿是当下保证配电网进行安全运行的前提条件，这与国民能否获得高效、安全的用电有极大的关系。
1 220kV变电站常用无功补偿设备（1）同步调相机。
同步调相机相当于一台不带负荷的同步电动机，是使用最早的无功补偿装置，造价昂贵，操作复杂，因此在并联电容器补偿方式出现后，使用较少，但是在某些要求较高的场合，具有一定的优势：①能够提供平滑无极的无功输出，可以根据系统中无功负荷的变化灵活得对电压进行调整；②既可以做无功负荷，也可以做无功电源；③可以与强励装置配合，在系统高电压剧烈波动时进行调整。
（2）并联电容器。
电容器作为无功补偿装置，具有显著的优势。
首先，它造价低廉，运行和维护简单，损耗少，效率高，并且几乎没有噪音。
但是它只能作为无功电源使用，输出的无功是阶跃变化的，并且在系统电压急剧变化时失去调节作用。
（3）并联电抗器。
并联电抗器大多作为无功负荷使用，将电网电压限制在一定水平内，还可以与中性点小电抗配合，消除潜供电流。
目前，大多采用损耗小、造价高的高压电抗器。
（4）静止补偿器。
静止补偿器（SVC）是近年来由于电子技术的进步而兴起的一种电力电子补偿装置。
与以上三类补偿设备相比，可以对动态冲击无功负荷进行补偿。
SVC最大的优点是可以快速进行调节。
第六课无功功率和电压及其调整第一节电压和无功功率的相关规定一电压质量标准1 电压质量：是指缓慢变化（电压变化率小于每秒1%时的实际电压值与系统标称电压值之差）的电压偏差值指标2 用户端供电电压允许偏差值（1）35kV及以上用户供电电压正负偏差绝对值之和不超过额定电压的10%；（2）10kV及以下三相供电电压允许偏差为额定电压的±7%；（3）220V单相供电电压允许偏差为额定电压的+7%、-10%；3 电力网电压质量控制指标对只有220kV及以下电压等级的兴义电网而言（1）发电厂和变电站220kV母线电压正常运行方式时，允许偏差为系统额定电压的0%～+10%；事故运行方式时为系统额定电压的-5%～+10%；（2）发电厂和变电站的110、35kV母线正常运行方式时，电压允许偏差为额定电压的-3%～+7%；事故运行方式时为系统额定电压的±10%；（3）带地区供电负荷的变电站和发电厂（直属）的10（6）kV母线正常方式下的电压允许偏差为系统额定电压的0～+7%；（4）特殊运行方式下的电压允许偏差值由调度部门确定。
二无功配置和电压管理1 无功电源建设和配置原则（1）电网的无功补偿配置应能保证在系统有功负荷高峰和低谷运行方式下，分（电压）层和分（供电）区的无功平衡；（2）分层无功平衡的重点是220kV及以上电压等级层面的无功平衡；（3）分区就地无功平衡主要是110kV及以下配电系统的无功平衡；（4）无功补偿配置应按照分散就地补偿与变电站集中补偿相结合，以分散补偿为主；高压补偿与低压补偿相结合，以低压补偿为主；降损与调压相结合，以降损为主的原则。
2 对35～220kV变电站的无功补偿要求应避免通过远距离线路输送无功电力；变电站应合理配置适当容量的无功补偿装置，容量应根据设计计算确定。
220kV变电站配置的无功补偿容量应使高峰负荷时变压器220kV 侧功率因素达到0.95以上，一般可取主变压器容量的10%～25%（城网导则规定城市地区为15～30%）；35kV～110kV变电站配置的无功补偿容量应使高峰负荷时变压器高压侧的功率因素达到0.95及以上，一般可取主变压器容量的10%～30%。
关于电力调度对电网无功及电压的调整方式分析发布时间：2021-11-10T06:27:53.119Z 来源：《河南电力》2021年7期作者：蔡厚星[导读] 随着经济的发展，电力公司需要不断的增加供电量，这对电力公司是一个巨大的挑战。
电力公司更好的发展就需要加强对电力资源的控制，加强电力控制，保证电力资源的有效的利用。
电力公司的发展就需要采取各种技术才能促进自身的发展，保证电力系统的有效的利用。
目前电力系统的自动化技术是电力工作应用的主要的技术，采用这些技术才能促进电力公司更好的发展。
为了更好的处理电力生产、供应、配送等方面之间的关系就需要不断的提升电网配电调度的能力，而且还需要加强各种技术的应用，这样才能促进管理工作的顺利进行，保证对电力调度系统的有效的运用。
蔡厚星（国网江西省电力有限公司赣州供电分公司江西赣州 341000）摘要：随着经济的发展，电力公司需要不断的增加供电量，这对电力公司是一个巨大的挑战。
电力公司更好的发展就需要加强对电力资源的控制，加强电力控制，保证电力资源的有效的利用。
电力公司的发展就需要采取各种技术才能促进自身的发展，保证电力系统的有效的利用。
目前电力系统的自动化技术是电力工作应用的主要的技术，采用这些技术才能促进电力公司更好的发展。
为了更好的处理电力生产、供应、配送等方面之间的关系就需要不断的提升电网配电调度的能力，而且还需要加强各种技术的应用，这样才能促进管理工作的顺利进行，保证对电力调度系统的有效的运用。
关键词：电力调度；电网无功及电压；调整方式引言在社会的发展之下，电网实现了大跨越的进步，加强电网无功电力调度对于保证电网的安全运转有着重要的意义，从某种层面而言，电网无功电力调度直接影响着供电质量、电网网络结构与电网运行的经济性，无功平衡也会对电压水平产生直接的影响，电压质量也会影响变压器的损耗以及电网电路的损耗，因此，加强电网无功电力调度，对无功电压进行优化控制十分的重要。
无功对于电网系统设计来说，肯定是非常非常重要的了，这块其实内容很多，就做一个简单的梳理总结，有一些工程实践中的认识，希望可以互相印证。
无功对应电压，有功对应频率，应该是一个比较普遍大概的认识，当然没错。
所以无功补偿和电压调节是密不可分的，也是调度考核的重要指标。
一、无功补偿概述和原则无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。
它不对外作功，而是转变为其他形式的能量。
凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。
由于它不对外做功，才被称之为“无功”。
电力系统的无功补偿与无功平衡是保证电压质量的基本条件，首先是一些重要原则当然很多是国网的原则，虽说要摆脱国网思路束缚，但是有些好东西还是要保留。
分层分区补偿原则：有鉴于经较大阻抗传输无功功率所产生的很大无功功率损耗和相应的有功功率损耗，电网无功功率的补偿安排宜实行分层分区和就地平衡的原则。
所谓的分层安排，是指作为主要有功功率大容量传输即220--500 kV电网，宜力求保持各电压层间的无功功率平衡，尽可能使这些层间的无功功率串动极小，以减少通过电网变压器传输无功功率时的大量消耗;而所谓分区安排、是指110k V及以下的供电网，宜于实现无功功率的分区和就地平衡。
电压合格标准：500kV母线：正常运行方式时，最高运行电压不得超过系统额定电压的+10%;最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压调节。
发电厂和500kV变电所的220kV母线：正常运行方式时，电压允许偏差为系统额定电压0～+10%;事故运行方式时为系统额定电压的的-5%～+10%。
发电厂和220kV变电所的110kV～35kV母线：正常运行方式时，电压允许偏差为相应系统额定电压-3%～+7%;事故后为系统额定电压的的±10%。
220kV与110kV电网的无功电压探讨
作者：胡红彬
来源：《中国新技术新产品》2013年第18期
摘要：本文以四川某片区的电网发展为例，对电网的无功电压进行了统计，并指出了无功电压中存在的主要问题，重点探讨了相应的解决方案和措施，目的是为片区的电网运行提供指导和借鉴，进而实现无功电压的优化和科学管理，最终实现电网的可持续发展。
关键词：电网；无功电压；数据；平衡分析；数据采集监控系统
中图分类号：TM76 文献标识码：A
随着电网系统的不断发展和壮大，对电网的管理和运行投入不断加大，特别是在无功电压问题方面引起了高度的重视，并且加大的了对无功补偿的投入，加强了管理力度，取得了一定的成效。
但是在电网的运行中，无功电压还存在诸多问题，严重的阻碍了电网的优质经济运行。
因此需要对电网的无功电压情况进行相应的分析，借助一定的数据采集监控系统，探索解决电网无功电压问题的途径，进而推动该片区电网系统的健康可持续发展。
一、电网无功电压运行统计
无功潮流是关系电力系统运行质量的关键环节，对整个电力系统的运行起着关键性的影响，关系着其运行的安全性和经济性，因此需要对无功潮流分布进行合理的分配。
由于受到重视有功忽视无功思想的影响，电网在无功分析方面存在着不足，进而引发了一系列的问题，阻碍了整个电力系统的健康运行。
就该片区而言，最高统调负荷达到61873MW，并且呈现逐年增长的趋势，到去年年底，电网统调机组容量达到5283.7MW，拥有220kV变电站54座，220kV主变83台，110kV变电站168座，110kV主变268台，且该片区的220kV电网分布呈现出五纵六横的格局。
为了更好的了解该片区的电网电压水平，需要借助一定的统计方法，对220kV、110kV电压的数据进行采集和分析。
在电网的运行中，各个片区的监控点的电压存在着一致性，因此可以根据这一原理，计算出各枢纽220kV、110kV变电站的电压最大值和最小值的平均值。
可以将电压的最大值和最小值进行列表分析，进而了解到各个分片区整体的电压水平，并及时的发现各个片区出现的电压异常的现象，并采取有针对性的措施。
在对数据进行采集和分析的时候，需要保证数据的典型性和代表性，进而提高参考的可行性和科学性。
通过对该片区的十个典型片区的电压情况进行分析，发现了电压普遍较高的片区和较低的片区，并对整个片区的电压情况形成一个清晰的认识。
通过对电压情况的分析，得出了该片区经济发展和装机容量的问题，进而及时发现电网格局不平衡的问题。
二、电网的功率因数水平分析
就电网的主力电厂而言，根据各时刻点的有功、无功负荷数据，可以得到各个点的功率因数，在此基础上，画出相应的功率因数时间序列图。
通过对序列图的观察和分析，可以得出电网运行的电压规律。
对该片区而言，主力电厂的功率因数较大，在0.9以上，但是不同的季节会导致不同的功率因数，因为夏季的负荷较大，而冬季的负荷较小，进而导致夏季的功率因数小于冬季的功率因数，并且冬季的功率因数只有在晚间出现负荷高峰期时会出现一定程度的下调。
与此同时，各个厂的功率因数的调节步伐是一致的。
该片区220kV、110kV变电站的夏季负荷高峰出现时，中部、南部、西部变电站的功率因数会达到0.95以上，东部变电站功率因数广泛在0.88-0.93，这就充分的说明了该片区东部电网存在着无功不足的问题，为了满足整个电网运行的需求，需要降低各个发电机的功率因数，再加上母线电压的限制，致使电网的动态无功备用的水平较低。
而东部片区的部分变电站功率因数在负荷高峰期时仅为0.86，可见该片区没有较大的无功潜力进行挖掘。
为了更好的适应整个电网系统的发展，各个机组会根据电网的电压情况实行进相运行，这样就会使母线的电压上升至235kV，在这一情况下，高电压会发挥较大的作用，因此需要对相应的机组进行有效的控制，进而减轻片区的无功倒送的现象。
三、220kV、110kV电网的无功平衡分析
在该片区的电网运行中，片区的无功补偿系数的确定是依据电厂的满发且功率因数为0.93的运行环境。
就2012年该片区东部电网运行参数而言，部分220kV变电站无功总配置系数为1.24-1.3，而国家要求的无功技术系数为1.32-1.5，可见未能够满足技术规定的系数要求。
当该片区东部电网处于运行最大负荷时，会出现严重的无功补偿不足的现象，并且无功补偿的分布很不均衡。
除东部片区外，部分变电站无功配置系数较高，超过了平均的配置范围，并且该片区的无功功率在整个电网的无功配置系数中占有较大的比例，出现了一定的无功过剩的问题。
其他片区的无功配置系数相对较为合理。
可见，该片区处于供电紧张的情形中，但是大部分的电网都是按照功率因数在0.9以上进行运行的，但是缺乏动态无功备用的电厂。
如果以2012年的最大负荷日电厂出力进行估算，就会发现该片区局部电网的无功补偿配置系数较低。
通过分析不难发现，该片区的电网受到电源和负荷分布不均衡的影响，各个片区在无功电压方面的表现也不尽相同，呈现出不同的特点。
特别是中部片区是该的电网首端，线路较多，加上充电功率较大和电厂较多，进而导致无功多但是补偿容量严重不足以及负荷相对较轻的现象，进一步引起了电网无功过剩且电压过高。
而东部片区是该片区电网的末端，也是经济发展较快的片区，负荷较重且经常出现用电的高峰期，加上无功配置不足，进而引起了无功不足且电压偏低的现象。
其次，220kV电网与110kV电网之间的交换较小，这就导致了在负荷高峰期会出现无功补偿容量不足且投运不足的现象，进而导致功率因数不合格。
就其各个片区的无功
分区平衡而言，该片区做的较好，并且联络关口的功率因数也较低，较好的保证了电网的安全稳定运行。
但是由于节假日是用电的高峰期，会出现用电量以及负荷最大的情况，这时就对电网的运行提出了更高的要求，这就需要对其实施进相运行，进而缓解该片区的在用电高峰期电压过高的矛盾。
另外，由于部分220kV线路较长，线路充电功率较大，在变电站负荷较轻时，及时将该变电站及所供下级变电站所有电容器退出的情况下，该变电站无功仍过剩并导致电压升高。
四、该片区220kV、110kV电网无功电压方面的问题以及建议
通过对该片区的无功电压分析，可以发现在电网的运行中存在着诸多问题，严重的制约了电网的健康运行，并且影响了供电的质量和效率。
一般而言，主要包括以下几个方面的问题：
（一）对电容器的管理和逆调压方面的缺陷
在该片区的电网运行中，对于负荷增长较快的片区而言，存在着电容器管理不当以及缺乏对逆调压的认识，这就需要以负荷增长为参考，进行合理的无功补偿，同时加强对现有的电容器的管理，并提高对逆调压的重视，合理的对现有的无功装置进行设计和安装。
除此之外，要配置一定数量的低压减负荷装置和投切负荷装置，在电压较低时，要提高电压的稳定性，进而避免破坏性事故的发生。
（二）电压转移难以满足电网系统的需求
在该片区的用电负荷发生转移时，对变电站的主变分接头的档位进行合理的设置，如果处理不当，就会引发主变的低压侧电压偏高，这样就难以满足系统运行的需求，以致无法投入电容器补偿无功。
为了解决这一问题，需要对变压器进行一定的技术改造，调整变比，进而有效的降低中压侧电压。
（三）缺乏对用户电容器的整体把握
在该片区，用户的电容器的数量占到片区电网的电容器的三分之一左右，由于数量大分布复杂，导致电网企业对用户的电容器的投运情况的了解不够全面，导致在对用户功率因数的考核制定标准的过程中出现与输电网的功率因数的参考标准之间的矛盾。
为了解决这一问题，需要提高电力部门的监控力度，加强管理，不断研究和完善对用户功率因数的考核办法和执行力度。
（四）无功补偿形式单一
在该片区的电网运行中，应用的无功补偿设备主要是并联电容器，形式过于单一，难以满足电网运行的需求。
建议在存在较长供电线路且变电站在负荷轻时段出现无功过剩的变电站增设并联电抗器以吸收过多的无功功率。
（五）对小水电的无功出力考核不合理
在电网的运行中，缺乏对中小水电的无功出力考核的科学性和合理性，因此需要加强对电网的功率考核因数的重视，并且顺应市场经济的要求，激励大的电厂配合调压管理和研究电压功率因数考核的办法，为电网的正常运行创造有利的条件。
此外，还需要注意以下几个环节的重视，保证电网的正常运行：为了解决一些站点的主变无功穿越量较大的问题，加强其所在的220kV分区电网无功配置，优化合理增加电容器配置。
对于电压偏低或者是无功过大的现象，应检查现有无功补偿设备的可用情况和投切策略，保证能及时投入这些补偿设备，进而保证整个电网的高效稳定运行，最大限度的提高电网运行的安全性、经济性和科学性。
参考文献
[1]李海峰，王小英，杨志新.江苏电网无功电压现状分析[J].江苏电机工程，2011（01）.
[2]汪卫华，曹新频.无功电压自动控制装置定值整定及其运行问题[J].供用电，2009（05）.
[3]王成祥，王志勇，宋兴光.南方电网无功电压运行特性的分析与探讨[J].电力设备，2010（05）.。
