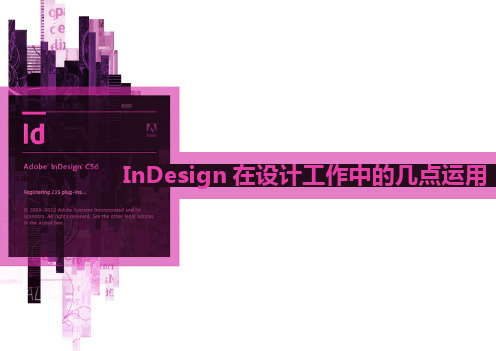

InDesign在设计工作中的几点运用利用ID绘制分析图利用ID绘制分区图一、常用工具介绍1.1新建文档的几点标准进行一项工作前首先就是要新建一个文档,而对于我们平时设计文本的需要,应该有一套标准,例如:1.用途一般选择打印,页面大小即可选择A4或A3纸张;2.对页一般用于双面打印,按需勾选;3.页面选择A3大小,满足平时打印图纸需要,并根据横排还是竖排,选择页面和装订方向;4.其他为默认。
其次是边距和分栏,边距可以辅助控制图纸边界,分栏可以辅助控制图文间距、文本栏数。
一般根据需要调整上下左右边距,右图标记按钮可以解锁所有边距相同的设定。
在制作过程中需要再调整边距和分栏,可以在“版面”-“边距和分栏”菜单中调出,如需修改所有页面,可以进入主页调整,然后应用于单个或所有页面。
页面菜单(F12)可以通过双击页面快速定位文档,双击主页可以进入主页进行编辑,主页可以有多个;鼠标单击页面并拖动可以调整页面顺序,拖动同时按住ALt 键可以复制页面。
路径查找器("窗口“-”对象和版面“)可以对路径进行一些基本操作,并可以使用路径的布尔运算。
描边(F10)可以对一些线条的描边进行更改,例如箭头线等。
对齐(shift+F7)可以快速将一些对象进行对齐排列操作,在排版中非常实用。
颜色菜单(F6)可以快速调出你想要的颜色,常应用于描边及填充颜色。
段落样式(F11)可以快速调整文档的各个段落章节的格式通过段落的设定,可以生成需要的目录。
RGB等模式的预设色板,选择一个类别,可以单选或者多选颜色添到色板中。
二、利用ID绘制分析图010203042.1标注置入(CTRL+D)一张画好的总平面图作为底图。
1.使用椭圆工具(L)画圆,并填充颜色;2.使用文字工具(T)键入编号;3.更改圆形透明度;4.按住ALT键并拖动鼠标复制圆,更改编号。
优点:操作简单,流畅,当总平面更改后,只需更新图片链接,拖动编号进行修改。
选择编号物体也较为快捷。
湘源控规4.0-主要绘图步骤1、绘制道路系统规划图步骤1) 设置绘图参数。
使用“绘图参数设置”命令,设置绘图比例及字体高度。
2) 绘道路中心线。
使用“PLINE”、“LINE”或“ARC”等命令,通过输入坐标值,绘制好道路中心线。
建议最好用“PLINE多段线”命令绘制。
3) 生成道路。
使用“单线转路”命令,选择道路块板形式及宽度参数,按“确定”,然后,在图中选择第2)步所绘的道路中心线,生成道路,重复此步操作,把所有道路中心线全部转为道路。
4) 设置交叉口处理的弯道参数。
使用“弯道参数设置”命令。
5) 道路交叉口处理。
使用“交叉处理”或“单交叉口”命令。
6) 人工修改交叉口。
自动交叉口处理后,可能存在某些交叉口处理不完善情况,用户可以通过人工方法,用“VV圆角”命令修改。
7) 喇叭口拓宽处理。
如果道路交叉口需要进行喇叭口处理的,可进行该步操作,否则跳过。
8) 生成坐标。
使用“道路标注”-〉“所有坐标”命令。
9) 生成道路宽度标注。
使用“道路标注”-〉“所有宽度”命令。
10) 生成弯道半径标注。
使用“道路标注”-〉“所有半径”命令。
11) 标道路交叉口标高。
使用“道路标注”-〉“单个标高”命令,逐次把所有道路交叉口的标高标注完。
12) 生成道路坡度、长度及箭头。
使用“道路标注”-〉“所有坡度”命令。
13)标注道路断面符号。
使用“断面符号”命令。
14)生成道路横断面图。
使用“横断面图”或“单横断面”命令。
15) 插入图框、图签、会签等。
使用“插入图框”命令16) 生成坐标网。
使用“生成坐标图”命令17) 生成图例。
使用“生成图例”命令。
18) 存盘。
例如存“道路图.DWG”。
2、绘制控制指标规划图步骤1)打开用地图另存为指标图。
例如打开“用地图.DWG”另存为“指标图.DWG”。
2)设置默认控制指标的各指标值。
使用“指标设置SETDEF”命令。
3)生成控制指标。
使用“输入指标”或“生成指标”命令,生成全部的控制指标块。

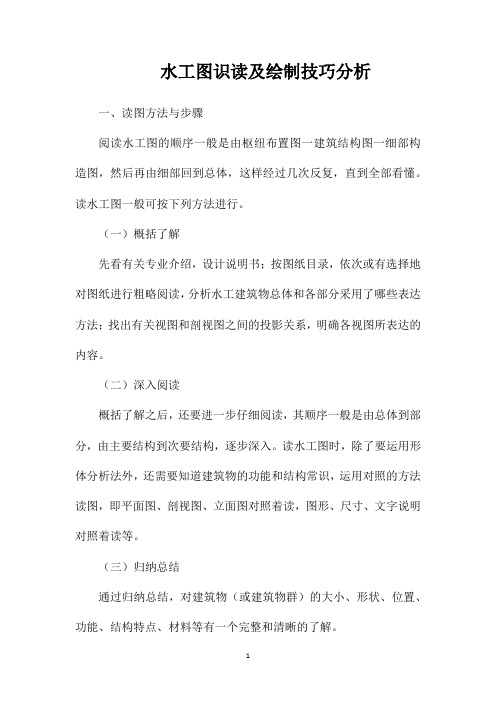

水工图识读及绘制技巧分析一、读图方法与步骤阅读水工图的顺序一般是由枢纽布置图一建筑结构图一细部构造图,然后再由细部回到总体,这样经过几次反复,直到全部看懂。
读水工图一般可按下列方法进行。
(一)概括了解先看有关专业介绍,设计说明书;按图纸目录,依次或有选择地对图纸进行粗略阅读,分析水工建筑物总体和各部分采用了哪些表达方法;找出有关视图和剖视图之间的投影关系,明确各视图所表达的内容。
(二)深入阅读概括了解之后,还要进一步仔细阅读,其顺序一般是由总体到部分,由主要结构到次要结构,逐步深入。
读水工图时,除了要运用形体分析法外,还需要知道建筑物的功能和结构常识,运用对照的方法读图,即平面图、剖视图、立面图对照着读,图形、尺寸、文字说明对照着读等。
(三)归纳总结通过归纳总结,对建筑物(或建筑物群)的大小、形状、位置、功能、结构特点、材料等有一个完整和清晰的了解。
二、水工图的绘制(一)画图步骤1.根据设计资料及不同设计、施工阶段对图样的不同要求,分析、确定需要表达的主要内容;2.考虑不同的表达方法,并选择其中最佳的视图表达方案;3.选择绘图所需的比例,注意在表达清楚的前提下,尽量采用较小的绘图比例;4.布置视图,使各视图在图纸上位置适中。
(1)估算各视图所占的图纸幅面;(2)各视图应尽量按投影关系配置。
5.画底稿(1)画各视图的作图基准线,如轴线、中心线、主要轮廓线等;(2)注意绘图顺序,应先画主要部分,再画次要部分,最后画细部结构;先画特征明显的视图,再画其他视图,注意投影规律的应用。
(3)标注尺寸;(4)画建筑材料图例;(5)注写文字说明,填写标题栏;6.检查校对,确定无误或改错后描深图线。
(二)抄绘水工图的方法在制图作业中,常采用抄绘水工图的方法进行基本训练,提高学生读图和绘图的能力。
1.基本要求:在不改变建筑物结构及原图表达方案的前提下,另选比例将原图抄绘在指定图纸上并补绘少量视图、剖视图和断面图。
2.抄绘现读图的关系。
画出等高线、主体流线、建筑位置即可,其他的时间先考虑怎么让这图和你的设计概念挂上关系,之后是怎么让它更好看:如果场地中的元素较多,有山有水有城市,那么分层的方法会更合适:大量的信息表现在一张平面内会造成视觉疲劳,看久了会晕。
而且也不利于信息的直观传递。
如果设计的概念来自于山水景观的变形,下面的场地分析方法就很适用:之前一直是说些地上的东西,有建筑,有山水,有大马路。
但作为建筑师考虑要全面,天上的东西带一带也挺好。
气候环境有风,有采光,有降水。
选择必要的信息展示出来会让你的设计更具合理性。
风玫瑰:太阳角:很多时候实体模型陪手绘图的效果都非常的棒,会让你的图看起来和别的竞争对手的有明显的优势!除了说太阳也可以说影子,尤其是城市空间中。
阴影集中的地方是需要着重考虑采光的地方,所以影子地图在场地分析中也是香饽饽:不会用Ecotect的同学可以考虑平面上标注阴影的方式:这张是手绘,画起来嫌麻烦的话可以用SU导出多张图,之后在PS里叠加合并。
也可以采用这样的方法来展示场地的采光问题:除了采光,建筑中的通风情况也是需要考虑的内容,熟悉微气候分析软件的同学不要放过机会,气流的分析图在留学作品集中比较少见,表现出来会有效加大竞争力:周遭建筑的功能场地周围建筑的功能通常也会对方案和概念产生很大的影响。
如果作品中对公共空间的质量进行了探讨,那么场地周遭的建筑功能就是必不可少的一个参考因素,一定要表现出来。
通常都是采用颜色区分的方式来进行表达:但万事总有例外,直接标注文字的方法也很容易出些酷酷的效果:通常来说CAD填充图案的方式并不十分建议,但如果是刻意要让功能分布图不特别抢眼的话,这种方法应该是能清晰表达各项内容的最直接方法:喜欢小清新风格的同学也可以考虑下面的这种方式:当然,一些时候其实也并不一定要对建筑们进行非常明确的标注,可以通过三维图来展示建筑物的外观,究竟是什么功能,让考官去猜吧!只要图够好看,他们不会介意猜一猜的:公共空间的位置和质量既然对场地周围建筑物的功能进行了区分,随之而来问题就是哪些功能的建筑是需要在设计过程中进行着重考虑的?通常来说是公共空间。
质量管理工具因果图,如何绘制因果分析图(又称特性要因图、鱼刺分析图)2010-01-313:38如何绘制因果分析图(又称特性要因图、鱼刺分析图)1.因果图的概念因果图(causeandeffectdiagram)是描述、整理、分析质量问题(结果)与影响质量的因素(原因)之间关系的图,因其形状如鱼刺,故又称鱼刺图(fishbonediagram)。
通过对影响质量的因素进行全面系统地整理和分析,可为明确影响质量的因素与质量问题之间的因果关系,最终找出解决问题提供有力支持。
因果图分析法即是用因果分析图分析各种问题产生的原因和由此原因可能导致后果的一种管理方法。
由于因果分析图形状象鱼刺,所以又称为鱼刺图。
它由结果、原因和枝干三部分组成。
结果:表示期望进行改善、追查和控制的对象。
原因:表示对结果可能施加影响的因素。
枝干:表示原因与结果、原因与原因之间的关系。
中央的枝干为主干,用双箭头表示。
从主干两边依次展开的枝干为大枝(大原因即直接原因),大枝两侧展开的枝干为中枝(间接原因),中枝两侧展开的枝干为小枝(造成间接原因的上一层原因),用单箭头表示。
在一个系统中,下一阶段的结果,往往是上一阶段的原因造成的。
用因果图分析法,通过一张图,可把引起事故的错综复杂的因果关系,直观地表述出来,用以分析事故产生的原因和研究预防事故的措施。
消防工作人员应用因果分析法可以用来追查复杂的火灾原因和分析复杂的火险隐患,以期采取相应的处置措施;也可以用来分析工作状况以及工作中可能出现的差错和问题,以便采取预防性和控制性措施。
因果分析法属于定性分析方法,使用方便、层次分明、简明直观。
2.因果图的绘制步骤(1)确定质量问题。
因果图中的“结果”可根据具体需要选择。
(2)组织讨论,尽可能找出可能影响结果的所有因素。
由于因果图是一种枚举法,为了能够把所有重要因素都能列举上,绘制因果图时,强调结合头脑风暴法,畅所欲言,集思广益。
(3)找出因果关系,在图上以因果关系的箭头表示。
□ 1-高手绝招:四种分析图表达方式在拿到素材后,很多时候直接将图片直接仍到排版中就结束了,这样辛苦做的设计不能让读者明白意图,图面效果也差。
就好比下面两张图,左边是常见的一张建筑剖面图,右边是经过10分钟处理过的剖面分析图,两张传递的内容及效果相差甚远,由此可见一张好的分析图有多么重要。
分析图千变万化,归根结底,可以总结为四种方式:图解、模型、手绘、拼贴。
□ 1 -高手绝招:四种分析图表达方式绘制分析图的基本原则一表达方式图解是指用图形进行分析,符号类型的图形是对概念、想法、结构、关系等进行简化和组织后的视觉表达,它能使分析图变得更加形象和更加清晰。
SU白模+Ps后期□ 1 -高手绝招:四种分析图表达方式P AGE D3拼贴是一种比较随性的表现方式,拼贴的素材几乎是没有限制的,只要找得到的材料都可以。
在分析图中,拼贴可以一定程度上还原场景,它没有平立剖面图那么严肃和重要,可以增加分析图的趣味性和表现张力。
□ 1 -高手绝招:四种分析图表达方式手绘是所有分析图表达方式中最自由,最有灵魂和情感,最生动的表现形式,相比其他表达方式,手绘可以在一定程度上展现作者的基本功,好的手绘分析图也具有很高的欣赏性。
建筑模型分析图可以很好的体现作者对空间、平面与形体等之间的感受。
此外,建筑分析图以模型的形式呈现非常直观,一目了然,而且非常接近真实的状态。
手绘+PS后期模型+手绘□ 1 -高手绝招:四种分析图表达方式P AGE 05□ 1 -高手绝招:四种分析图表达方式P AGE 6 分析图的表达方式有很多种, 大部分还是可以归类到图解、 拼贴、手绘、模型这四种之 中。
很多时候,这四种方式 不会单独的出现,而是互相 之间组合。
总之,不管选择何种方式, 都是以清晰的表达设计意图箜塑舞 为大原则。
□ Z -HDW :如何让分析图变得高级让你的分析图变高级其实并 不难重点在于要明白分析图 要传 递什么内容。
举个例子,彼得•库克在 《Drawing: the motiveforce of architecture )(绘画:建筑的 原动力)一书中剖析了绘画 与动机、策略、形象、影像、 境界、科技、表面效果、奇 幻建筑之间的关系。
分析图绘制技巧(2)
小总结一下:
流线的表达方式太多,动动脑,多思考,图一定很好看。
对于建筑学生(尤其是要留学的那些)请注意尽量避免下方这种图示:
图好看,该说的东西也说得差不多了。
但不建议多用。
一是反复出现这样的图例的作品集会让人感觉廉价。
更主要的,这种图若不基于前后文的反复阅读,通常看不懂。
我们很难想象考官会来回翻阅一本作品集,于是对你来说,这种图除了能速成以外,基本没什么好处。
因此少用。
流线是用来连接各个分区(功能空间)的,这个应该不用解释。
既然如此,就不得不说功能的分区。
2. 功能分区(LAND USE)
功能的分区包括场地分析中的城市分区和具体方案中的功能空间分区两个方面。
最常见的是通过填充来进行区分,除了色块也可以用CAD的那种填充图案和文字块。
直接上例子:
前三张是颜色填充。
CAD填充图案的效果和直接填颜色差不多,在此省略。
下图是文字块(懒人专用):
除了填充,直接标注也是常用的方法:
走各种方法各种招呼的路子最终效果往往也很好,如下图:
设计方案层面:
最容易想到的方法必然是平面图和轴测图:
比较上档次的做法是从剖面进行表达。
这样的方法更容易渗透设计者在功能分区方面的考虑。
另一个优点是可以顺带表达设计的推进过程(也就是你的概念发展过程):
3. 城市建筑肌理
除流线外,最容易分析的也是
必须要分析的就是场地当地
的建筑肌理(建筑的密度、高
度和
体块)。
建筑设计终究是要注
重在空间的立体体验的学科,
若不基于你对建筑与城市,场
地
与城市方面在密度和高差两
方面的理解,很难想象能设计
出成功的方案。
在西方的院校,肌理方面的调
查通常通过场地模型进行。
这
时候的模型也通常可以直接
拿出
来展示当地的城市密度和高
差。
通过材料和颜色的选择,
也可以对建筑的功能形式进行有
效的区分和强调:
需要注意的是在肌理图中通常无需再用箭头等标注场地的流线!
对建筑物的密度进行一个细分,就出现了对某种或某几种特定功能空间的密度的分析,表现出来可以是下面的样子:
通常建筑的高差都是通过影子地图来表示,见下图:
放在过去是要画死人的东西,科技进步了,SU开影子,导出一张平面或较小透视的顶视图,PS改改效果就好。
除了建筑的高差和密度,建筑肌理中最后一个点就是建筑的体块形态。
不是必须表达的东西。
需要的时候可以像这样:
如上面所说,建筑的肌理代表着建筑与城市,场地与城市之间的关系。
说的再明确一点,最重要的核心调查方向是建筑与周围的公共空间之间的联系。
不管什么样的建筑,室内的空间与室外的空间总要产生种种逻辑上的关联,这涉及到取景。
可以取景观(如绿树),室外公共空间也是常用的取景“素材库”。
4. 景观和室外公共空间
建筑空间与景观之间和室外公共空间之间的关系表现出来非常类似于流线分析,区别在于流线分析注重整个设计的层面,而空间关系关注某个或某几个具体的空间。
表现出来:
很多时候建筑与景观和室外空间的关系就是建筑设计本身的概念所在,这个时候可以直接和总平等一起表达:
再如:
在现代建筑学中,广场和街道通常都是被当做建筑首层空间的延续处理,这个要表现出来。
如下:
首层与室外的关系也可以通过立面来表达。
比较容易:
5. 地形
很多时候,场地的景观形成自地形。
一方面可以只对场地的地形进行解释:
再如:
另一方面则是直接展示建筑物与地形之间的高差关系:
地形的变化导致视觉视线上的丰富多变。
到了建筑设计的内部空间和周遭空间,原理也是一样。
6. 视线关系
现代的建筑追求空间的丰富和多变,让空间感本身成为一种可以体会且耐于回味的元素,说的是人在空间中的体验,通常都是通过对视线的分析来表达。
从立面进行分析:
从平面:
从三维立体角度:
7. 气候(通常主要是采光)
除了空间所能引入的视线,对空间感和体验影响最大的就是光感。
同样的空间,不同的采光方式,体验可以完全不同。
这是采光方式方面的内容,和场地当地的气候情况直接挂钩。
对场地层面的光学分析无外乎也就ECOTECT导出的分析图和影子地图这么两种。
Ecotect分析图怎么导都是那几个样子,
可以尝试对平面图进行细化:
可以对导出的分析图进行一些重组和重新表达:
影子地图如下:
和表现肌理时的影子地图不同,这里的影子一般包括1-12月各个季节的影子分布(也可以只表示早中晚,如第一个影子地图例子),意图在于展示整个场地全年的影子分布,诠释哪些地方采光良好,哪些地方采光有问题,需要从采光方法上进行突破。
上图的下半部分表现的是室内的具体采光方式,是在采光技术方面的表达。
画的精致些,可以如下图:
也可以从整个全局立面的角度对采光进行渗透:
再如:
©采光技术,除了节能灯外采光方式总离不开一个窗户。
因此,如果建筑的外形比较单一,使用的采光方式也比较传统,可以从窗户在立面上的分布方式来进行分析和诠释:
除了采光,建筑技术方面的内容还有不少:1 建筑结构
最直白的表达方法是分层的结构框架:
分层结构示意图可以和建筑的剖面结合起来表达:
与平面结合:
也可以在效果图上用透视表现:
框架结构可以直接在立面上表达呈现:
2. 通风系统
建筑的通风是原理性的东西,所以表现方法首先是概念图,
在大一点的建筑中:
深入的具体的节点细节处理:
一张概念图往往说的不充分,分析图中要有日间夜间夏天冬天的全面分析:
许多设计的核心概念是围着通风技术而形成的,这样的情况下,整个作品的表达可能是这样:
=================总结=================
作品好坏不仅决定于概念的好坏,表达方式的选择及表达上的直观和美观程度也是非常重要的指标。
需要花时间多多考虑和优化。
下图是一比较复杂的设计的表达:
喜欢简约大方的图面效果的同学则可以参考下面的例子:。
