电与磁检测题

电与磁专项测试（含答案解析）一、选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。

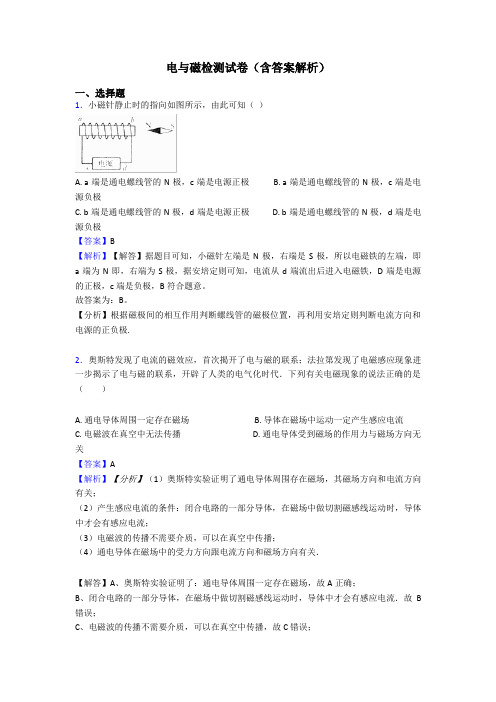

电与磁检测试卷（含答案解析）一、选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。

故答案为：B。

【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．5．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

《电与磁》检测题一、单选题1．关于电磁现象，下列说法中正确的是A．任何磁场都是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．当小磁针在磁场中静止，小磁针不受磁场力的作用D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向2．月球表面没有空气，表面没有磁场，对物体的引力仅为地球上的116,由于这些特点，在月球上，下面的情形能够做到的是( )A．用指南针定向 B．用电风扇吹风 C．举行露天演唱会 D．用天平测质量3．某机器的能量流向如图所示，据此推测该机器可能是（）A．电饭锅B．日光灯C．电视机D．电风扇4．电动机在日常生活和工农业生产中的应用十分广泛，关于电动机，下列说法错误的是（）A．电动机是应用通电线圈在磁场中受力转动的原理制成的B．直流电动机中的换向器能使通电线圈持续转动C．电动机是把电能转化成机械能的装置D．电动机是把机械能转化成电能的装置5．下列说法中正确是：（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的标定电流是20AB．电饭锅是利用电流的热效应工作的C．发电机的工作原理是通电导线在磁场中受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的6．如图所示，电吉他主要有“拾音器”和“音箱”组成，“拾音器”由磁铁和线圈组成．弹动钢弦，相当于线圈切割磁感线运动，在线圈中就会产生对应的音频电流，音频电流经放大后通过音箱，我们就听到了声音．下列与拾音器工作原理相同的电器设备为（）A．电磁继电器B．电铃C．电动机D．发电机7．下列用电器中利用电流热效应工作的是A．洗衣机B．电热杯C．电视机D．电风扇8．关于磁场，下列说法正确的是A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场B．磁极间的相互作用都不是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体S极发出，回到磁体N级9．如图所示，放在磁场中的矩形线圈abcd自图示位罝（即线圈平面垂直磁感线位置）开始绕'OO顺时针转动，下列说法中正确的是（）A．线圈在转动过程中，时刻有感应电流产生B．线圈在转动的前半周中，线圈中电流方向不变C．线圈一定不受磁场力作用D．线圈转动过程中，ab、bc、cd、ad边都不停地切割磁感线10．POS刷卡机的广泛应用给人们的生活带来了便利。

第二十章 电与磁 检测题（时间：45分钟 满分：100分）一、单项选择题（本大题共10小题，每小题2分，共20分。

下列每小题给出的四个选项中，只有一项最符合题意）1. 世界上第一个证实电与磁之间联系的物理事实是（ ）A.磁化现象B.地磁场的发现C.奥斯特实验D.电磁感应现象2.下列四幅图中，通电螺线管的极性标注正确的是（ ）3. 如图2所示，当开关S 闭合时，通电螺线管周围的小磁针指向不正确的是( )A. B. C. D.4. 如图3所示，闭合开关S ，当滑动变阻器的滑片向左移动时，电磁铁（ ）A.端是N 极，磁性减弱B.端是S 极，磁性增强C.端是S 极，磁性减弱D.端是N 极，磁性增强5. 小明感觉自己的玩具电动车运动得太慢，总想提高电动机的转速，下面的做法不一定使电动机转速加快的是（ ）A.增加电源电压B.减少线圈匝数C.换用磁性更强的磁极D.提高电压和增强磁场图3图2图16.在图4所示的实验装置图中，能够说明电磁感应现象的是（ ）7. 同学们做实验的装置如图5所示, 闭合开关, 先将导体水平用力向右移动，导体也随之运动起来，则在以上的实验中下列说法正确的是（ ）A.实验装置中的甲装置运用的原理是电磁感应现象B.实验装置中的甲装置把电能转化为机械能C.实验装置中的乙装置产生的现象在生活中的应用是发电机D.若将导体水平用力向左移动, 导体的运动方向不变8. 电梯为居民出入带来很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图6所示，为保护电阻，为压敏电阻，其阻值随压力增大而减小。

下列说法正确的是（ ）A.电磁铁是根据电磁感应原理制成的B.工作时，电磁铁的上端为S 极C.超载时，电磁铁的磁性减弱D.正常情况下（未超载时），K 与B 接触9. 小金设计了一个如图7所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。

电和磁检测题一、填空题：1、将一根导线平行置于静止的小磁针上方，当开关闭合时，小磁针发生偏转，这说明通电导体周围存在着，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。

2、如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在，支持此结论的现象是．如果移走小磁针，该结论 (选填“成立”或“不成立”)．3、通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是极，电源的D端是极。

4、如图所示，通电螺线管的右端是极（填“S”或“N”）；电源的右端是极（填“正”或“负”）。

5、电磁铁与永磁体相比，其优点是：磁性的有无可以通过__________来实现；磁性的强弱可以通过___________来控制；磁极的极性可以通过_________来改变。

6、为判断电源的正负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中。

当闭合开关S，小磁针静止时的指向如图所示。

据此判断端是电源的正极（选填“a”或“b”）。

7、电磁感应现象是英国物理学家 ____ 首先发现的．发电机是利用 _______ 现象制成的.感应电流的方向与的方向和____________方向有关．要改变通电导线在磁场中的受力方向，可以通过改变_______________或改变来实现.8、微风吊扇通电后扇叶转动，此过程中能转化为_______能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是 __ 生电的现象，人们利用这一原理制成了（发电机/电动机）．9、直流电动机的工作原理是_________________________________. 电动机工作时,能够使线圈平稳、连续不停地转动下去是靠______________来实现的.10、如图所示是电学中很重要的两个实验，其中利用甲图所示的实验装置原理可以制造出机，利用乙图所示的实验装置原理可以制造出机。

电与磁检测试卷（含答案）一、选择题1．下列设备中，工作原理与如图所示的实验原理相同的是（）A. 电动机B. 发电机C. 电磁铁D. 电磁继电器【答案】A【解析】【解答】解：A、由图可知，电路中有电源，是电动机的工作原理图，其原理是通电导体在磁场中受到力的作用，故A符合题意．B、发电机的原理图中没有电源，发电机是根据电磁感应原理制成的，故B不符合题意；CD、电磁铁、电磁继电器都是利用电流的磁效应制成的，故CD不符合题意．故选A．【分析】图中有电源，是电动机工作原理的示意图，其原理是通电导体在磁场中受到力的作用；再结合发电机、电磁铁、电磁继电器的工作原理可解答此题．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

九年级物理电与磁检测题（WORD版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．如图所示是课本上“通电导线在磁场中受力”的实验示意图。

小谦同学实际探究时，在下表记录了实验情况。

实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。

电与磁检测试卷及答案一、选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．4．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。

电与磁练习题及答案一、选择题1．判断钢条是否带有磁性，下面方法正确的是（）A．用钢条靠近磁性，磁针被吸引，则钢条一定有磁性B．用钢条靠近铁屑，铁屑被吸引，则用条一定有磁性C．观察钢条周围没有磁力线,则钢条无磁性D．把钢条放入通电螺线管中，螺线管磁性加强，则钢条一定有磁性（桂林）2．如图6所示，在一通电环形线圈内放一小磁针，小磁针的指向是（）A．N极垂直纸面指向纸内B．N极垂直纸面指向纸外C．N极指向右D．N极指向左（山东）3．下面关于磁力线的叙述正确的是（）A．磁力线是在磁场中实际存在的线B．磁力线方向跟放在该处的磁针北极所指的方向相反C．直线电流周围的磁力线方向跟电流方向一致D．磁极周围的磁力线,是从磁铁北极出来回到磁铁南极（廊坊）4．在描绘磁现象的各图中（图7），哪个是错误的？（)5．闭合电键后，甲、乙两个小磁针静止在图8所示的位置，它们的北极分别是（）A．a端和b端B．b端和d端C．a端和c端D．b端和c端6．通电螺线管两端的磁极性质决定于（）A．螺线管匝数B．电流方向C．螺线管内有无铁芯D．电流强度（吉林）7．靠得很近的两只悬挂着的电磁铁如图9所示,通电后，它们相互( )A．吸引B．排斥C．静止不动8．两个外形完全相同的条形铁条a、b，如图10所示,如按甲图位置，用手拿住a，铁条b掉下来,这现象说明（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a和b 都不是磁铁D．a和b都是磁铁（山西）9．使用两物体（不带电）靠近但它们不接触，下列说法中正确的是（）A．没有相互作用,两物体都不是磁体B．相互吸引，只能有一个是磁体C．相互吸引,两物体都是磁体D．相互排斥, 两物体都是磁体(宁夏）10．图11中的几个图，分别表示通电直导线和通电螺线管周围的磁针静止时的指向（小磁针黑端是N极），其中磁针指向画得正确的是（)11．下列哪种电器是根据电磁感应现象制成的? （）A发电机B电动机C电磁铁D电磁继电器(山东）12．世界上第一个清楚地、准确地论述磁偏角的科学家是（）A．哥仑布B．法拉第C．张衡D．沈括（上海）13．发现电流周围存在磁场的物理学家是（）A奥斯特B焦耳C张衡D安培（上海）14．如图12所示的甲、乙、丙、丁四个图,表示通电螺线管的极性与电流方向的关系,正确的是（)A．图甲所示的B．图乙所示的C．图丙所示的D．图丁所示的（广州）15．将一支可自由转动的小磁针放在水平桌面上，等它静止后，在靠近小磁针的正上方放量一根垂直于磁针指向的水平直导线，并在导线中通以如图13所示的电流I，从上往下看（)A．小磁针将逆时针方向转动B．小磁针将顺时针方向转动C．小磁针将不停地摆动D．小磁针将不动（广州)16．图14中的磁力线方向和磁铁的N、S极是根据小磁针的止时N极所指的方向画出的，其中正确的是（）17．关于电磁铁的下列说法中，正确的是：（）A．电磁铁是利用电流的磁场来工作的B．通过电磁铁的电流方向改变，磁性强弱也随之改变C．电磁铁的磁性强弱跟线圈匝数无关D．电磁铁的磁性强弱跟有无铁芯无关（重庆)18．如图15所示，要使闭合回路中的电流计有电流通过,应使（）A．ab导线保持不动B．ab导线上下移动C．ab导线前后移动D．ab导线左右移动（兰州）19．使通电螺线管的南、北极位置互换的办法是( ）A．把线圈的匝数增加一倍B．改变电流方向C．把电流强度减少一半D．把螺线管中的铁芯抽出来（湖南）20．产生感生电流的条件是( ）A．导体在磁场中做切割磁力线运动B．闭合电路的一部分导体在磁场运动C．闭合电路的一部分导体在磁场中做切割磁力线运动D．闭合电路在磁场中运动(石家庄）21．下述各种情况中，能够产生感生电流的是( ）A．一段导体在磁场中做切割磁力线运动．B．闭合电路的一部分导体在磁场中顺着磁力线运动C．闭合电路的一部分导体静止在磁场中D．闭合电路的一部分导体在磁场中做切出磁力线运动(四川）22．如图16所示，上下两个正对的磁极,四个线框面都是竖直放置的,A线框在磁极间由下向上运动；B线框在磁极间由前向后运动；C线框由磁场外向磁场里运动；D线框由磁场外向磁场里运动；则哪些线框中不能产生感生电流（）（山西）23．如图17所示,可以使电流表的指针发生偏转的情况是（)A电键K断开，导体ab竖直向下运动B．电键K断开，导体ab从纸里向纸外运C．电键K断开，导体ab从纸里向纸外运动D．电键K闭合,导体ab从纸外向纸里运动（浙江)24．闭合线圈在磁场中做切割磁力线运动时，判断产生感生电流的方向用：（）A．右手定则B．安培定则C．左手定则（甘肃）25．当闭合电路的一部分导体在磁场中运动时，导体中（）A．一定有感生电流和感生电压B．一定有感生电压,但不一定有感生电流C．一定有感生电流,但不一定有感生电压D．无法判断有无感生电压和感生电流26．电话机听筒里发生的主要能量转化是（）A．电能变成机械能B．机械能变成电能C．内能变成电能D．电能变成内能27．安装一台直流电动机模型,接入实验电编后能正常转动,如果分别作下述调整,哪一种做法不能改变直流电动机转动方向? （）A．对调直流电动机磁铁的两极B．改变线圈中电流的方向C．调节滑动变阻器,改变电流的大小D．对调电源的正、负极28．下面关于直流电动机和发电机的几种说法中，正确的是（）A．电动机是把机械能转化为电能的装置B．电动机是利用通电线圈在磁场中转动的原理工作的C．发电机是把电能转化机械能的装置D．发电机是利用电磁感应原理工作的二、填空题29．在磁场中某一点______的指向规定为这一点的磁场方向，磁铁周围的磁力线都是从磁铁的______极出来．（海南）30．直线电流的磁力线，是以导线上各点为圆心的______，它的方向用______定则规定,和放在磁场中的小磁针______极指向一致．(吉林）31．通电螺线管的磁性强弱与_____、和______有关．(北京）32．是_____首先测出了大气压的值；是______首先确定了热功当量的值；是______发现了电磁感应现象．（兰州）33．磁铁周围的磁力线都是从磁铁______极出来，回到磁铁的_____极．(大连）34．在导线的下方放一磁针，磁针静止在与导线平行的位置上如图18中所示方向的电流时,磁针的N极将______偏转（选填向内或向外)，这个现象表明通电导体的周围存在着______．(四川）35．图19是一根通电直导线,电流方向如箭头所示,如果从右边向左看，电流的磁力线环绕方向应为______时针方向．（湖南)36．有两根外形完全相同的磁棒，一根有磁性，另一根没磁性，要确定哪根磁棒有磁性，某同学用一根钢棒的一端去接触另一根钢棒的中间部分,如图20所示,项两根棒互相吸引,可以断定______钢棒有磁性,若两根钢棒互相不吸引,可以断定______钢棒有磁性．（内蒙古）37．如图21所示，将滑动变阻器接入电路MN处,当K闭合且变阻器滑动片P向右滑动时电磁铁的滋性减弱，则应将变阻器的接线柱或接入电路，这时小磁针的左端是_____极．（福建）38．地球是个大磁体，地球北极附近是地磁的______极．（新疆）39．电动机工作时,把______能转化为______能，在转化过程中能的总量保持______．(宁夏)40．电磁铁是利用电流______效应工作的,电炉是根据电流______效应帛成的，给蓄电池充电是应用了电流的______效应．（吉林）41．闭合电路的一部分导体,在磁场中做______运动时，导体中就会产生感生电流，感生电流的方向不仅跟______的方向有关，而且跟______的方向有关．（南京）42．周期性改变方向的电流叫做______，直流电动机的换向器主要作用是______．（北京）43．电磁铁的磁性有无可以由______来控制,电磁针的磁性强弱可以由______来控制;电磁铁的南北极可以由______来控制．（吉林）44．要使直流电动机的线圈持续转动，必须设法使线圈一到______位置，就自动地改变线圈里的______，能够完成这一任务的装置叫做______．（西安）45．图22中所示的为电磁选矿机的示意图,其中M为矿石，D为电磁铁，落入A中的是______，落入B中的是______．（河南）46．图23为直流电动机的示意图，图中的装图①是______．②是______．线圈的ab 边受力方向向______,cd边受力的方向向______，所以线圈发生转动．（西安）三、作图题47．螺线管中通电后，小磁铁稳定在如图24所示的位置，试标出小磁针的N、S极．48．在图25中标出通电螺线管的N、S极．(哈尔滨）49．磁铁旁小磁针静止时所指的方向如图26所示，试画出磁力线的方向，并标出磁铁的S、N极．（武汉）50．根据图27中小磁针静止时的指向,标出蹄形磁铁的N、S极，图中虚线表示某一条磁力线，在虚线上用箭头表示出磁力线的方向．(北京）51．放在通电螺线管附近的小磁针静止时所指的方向如图28所示，请标出通电螺线管的N极和S极，并用箭头标出通电螺约管导线中的电流方向．（大连）52．如图29所示，当螺线管通电后，小磁针稳定在图中所示位置，在图中画出螺线管的绕线．（天津）53．图30中导电体的横截面和通过电流I的方向垂直增向纸外，它在磁场中所受磁力的方向如图中F所示，标出上、下两磁极的名称．（天津）54．图31所示为U形电磁铁，根据通入的电流方向，标出它的N、S极．(北京）55．在水平直导线AB的正下方放一小磁针，如图32所示，当AB中通电后小磁针的N极转向读者，用箭头标出AB中电流方向．（石家庄）56．在图33的U形磁铁上画出导线的绕线方法．（山西)57．在图34中根据通电直导线周围的磁力线方向，在导线上标出电流方向．（上海)一、选择题1、地质探矿队发现，我国华东某地面积约约几万平方公里地区的地磁场十分异常，该地区地下可能蕴藏着可观的（）A．铜B．铁C．铝D．银2、下列关于电磁现象的说法中,错误的的是（）A.通电导线周围存在磁场B。

电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．2．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．3．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极4．根据古文《论衡•是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示．（1）1952年，中国科学院物理研究所尝试将如乙图所示的天然磁石制作成司南，制作人员根据天然磁石的磁感线分布，将磁石的________（填乙中字母）处打磨成磁勺的A 端．（2）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平转动直至最终静止，但磁勺A 端总不能正确指南，请提出改进本实验的措施________．（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，闭合开关S，磁勺和电磁铁相互吸引后如图丙所示，可增加磁勺的磁性，由此判断H为电源的________极．【答案】D将磁勺放在光滑的水平面上，使其能自由转动负【解析】【分析】（1）磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示；磁体周围的磁感线，都是从磁体的N极出发，回到S极；据此判断。
