工程机械电控系统解决方案一、工程机械电控系统概念工程机械电控系统是指将传感器、执行器、控制器、通信设备等集成在一起,通过电气、电子和计算机技术,实现对工程机械的自动化控制和监测。
电控系统在工程机械中主要包括车载电控系统、工作电控系统和辅助电控系统等。
1. 车载电控系统车载电控系统是指车辆上的电气、电子和控制设备,用于对车辆的发动机、传动系统、制动系统、行驶控制系统等进行监测和控制。
车载电控系统可以实现发动机的自动启停、变速箱的智能换挡、制动系统的自动调节等功能,提高了车辆的燃油经济性、安全性和舒适性。
2. 工作电控系统工作电控系统是指工程机械上的电气、电子和控制设备,用于对工作装置、液压系统、液力传动系统等进行监测和控制。
工作电控系统可以实现工程机械的自动化作业,提高了作业效率和作业质量。
3. 辅助电控系统辅助电控系统是指工程机械上的电气、电子和控制设备,用于对辅助设备、环境控制系统、信息娱乐系统等进行监测和控制。
辅助电控系统可以提高工程机械的舒适性、安全性和便利性,为驾驶员和作业人员提供良好的工作环境。
二、工程机械电控系统发展现状随着科技的不断进步和市场的不断需求,工程机械电控系统在技术水平、适用范围和市场需求等方面都取得了较大的发展。
目前,工程机械电控系统主要表现在以下几个方面:1. 技术水平提升工程机械电控系统在传感器、执行器、控制器、通信设备等方面的技术水平不断提升,实现了更高的精度、更快的响应速度和更可靠的性能。
传感器可以实现对温度、压力、位置、速度、倾斜角等多种参数的监测,执行器可以实现对阀门、马达、泵等多种设备的控制,控制器可以实现对多种设备的协调控制,通信设备可以实现对设备之间的信息交互。
2. 适用范围拓展工程机械电控系统不仅适用于传统的挖掘机、装载机、推土机等工程机械,而且也适用于新型的混凝土搅拌车、沥青摊铺机、起重机等工程机械。
无论是重型、中型还是轻型工程机械,都可以通过电控系统实现自动化、智能化和高效化。

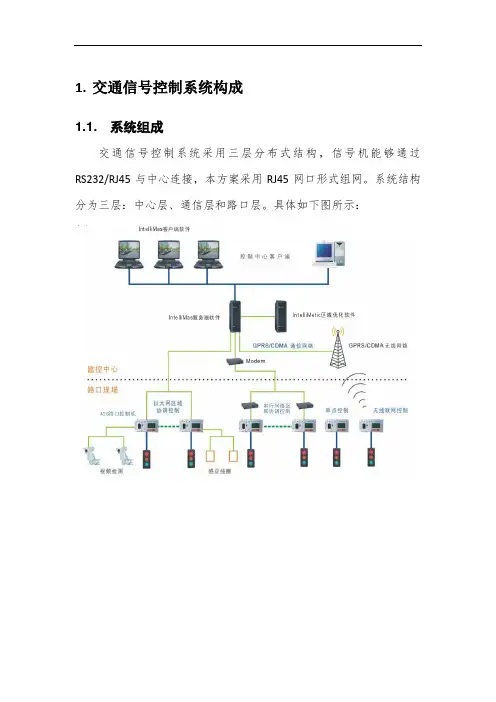

1.交通信号控制系统构成1.1. 系统组成交通信号控制系统采用三层分布式结构,信号机能够通过RS232/RJ45与中心连接,本方案采用RJ45网口形式组网。
系统结构分为三层:中心层、通信层和路口层。
具体如下图所示:1.2. 逻辑架构交通信号控制系统逻辑架构图交通信号控制系统逻辑架构具体描述如下:(1)信号控制中心(中央控制级)信号控制中心设备主要包括中心控制服务器、通信服务器、数据库服务器、客户端等,服务器安装在指挥中心,客户端安装在指挥中心,主要用于监视、修改路口控制参数以及进行信号优化算法的部署下发等。
主要功能有:●负责协调区域控制级的运行,对路口交通信号进行优化协调控制;●连接各种服务,提供系统参数、路口特征参数的上传下载及同步;●连接用户终端监视系统运行、修改参数、进行人工干预;●连接数据终端进行交通信息的统计处理;●监视系统各组成部分的运行情况,并维护相关日志;●进行信息的发布,可与上层指挥系统提供相关交通数据。
(2)区域控制级区域控制级是实时自适应控制的核心,监控受控区域的运行,区域控制级主要由区域控制计算机、通信设备和系统控制软件组成,区域控制计算机采用工业PC机,通讯设备由设在控制中心(或分中心)的内站通信装置(ITU)和装在路口信号控制机处的外站通信装置(OTU)组成,ITU与区域控制计算机通过以太网连接,ITU与各OTU 之间采用有线光纤的以太网连接。
区域控制级的具体功能如下:●对路口交通信号进行优化协调控制;●对路口交通信号机的工作状态和故障情况进行监视;●监视和控制区域级外部设备的运行,并维护相关日志。
(3)路口控制级路口信号控制机是信号控制系统的执行终端和交通流数据采集终端,主要功能有:●控制路口交通信号灯;●接收处理来自车辆检测器的交通流信息,并定时向区域控制系统计算机发送;●接收处理来自区域计算机的命令,并向区域计算机反馈工作状态和故障信息;●具有单点信号优化功能。
RTU控制系统的故障诊断与解决方案1. 概述远程终端单元(RTU)控制系统在工业自动化和远程监控领域中扮演着重要的角色。
该系统通常由RTU硬件、通信接口、传感器和执行器等组成。
其主要功能是收集现场数据,并将数据发送到中央监控系统,同时接收中央监控系统的指令,对现场设备进行控制。
然而,由于各种原因,RTU控制系统可能会出现故障,影响其正常运行。
为了保证RTU控制系统的稳定性和可靠性,需要对故障进行及时的诊断和处理。
本文档主要介绍RTU控制系统的故障诊断与解决方案,以帮助现场工程师快速定位和解决问题。
2. 故障诊断2.1 故障分类RTU控制系统的故障可以分为以下几类:1. 硬件故障:包括RTU硬件故障、传感器故障、执行器故障等。
2. 软件故障:包括系统软件故障、应用软件故障等。
3. 通信故障:包括通信接口故障、通信线路故障等。
4. 电源故障:包括电源设备故障、电源线路故障等。
2.2 故障诊断流程故障诊断流程如下:1. 收集信息:了解故障现象、故障发生的时间、地点等信息。
2. 初步判断:根据故障现象,判断故障可能的原因。
3. 详细检查:针对可能的原因,进行详细的检查和分析。
4. 确定故障原因:通过检查和分析,确定故障的具体原因。
5. 制定解决方案:根据故障原因,制定相应的解决方案。
3. 故障解决方案3.1 硬件故障硬件故障的处理方法如下:1. 检查RTU硬件:检查RTU硬件是否存在异常,如损坏、松动等。
如有异常,及时进行维修或更换。
2. 检查传感器:检查传感器是否正常工作,如温度传感器、压力传感器等。
如有异常,及时进行维修或更换。
3. 检查执行器:检查执行器是否正常工作,如电动阀门、泵等。
如有异常,及时进行维修或更换。
3.2 软件故障软件故障的处理方法如下:1. 系统软件故障:检查系统软件是否存在异常,如操作系统故障、驱动程序故障等。
如有异常,重新安装或更新软件。
2. 应用软件故障:检查应用软件是否存在异常,如监控软件故障、数据处理软件故障等。

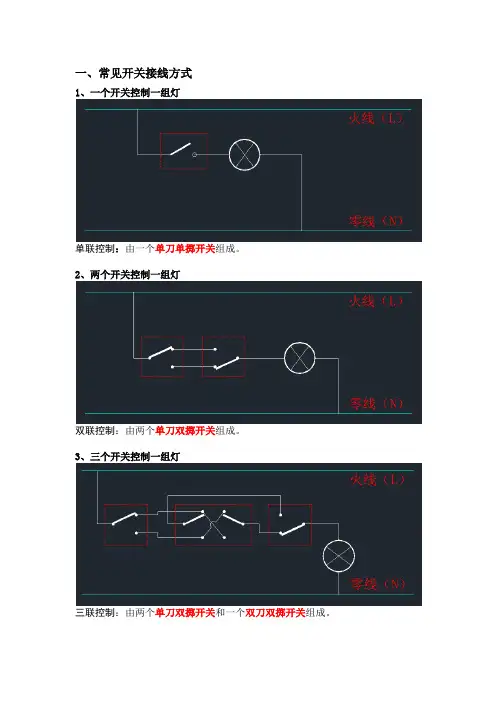

一、常见开关接线方式
1、一个开关控制一组灯
单联控制:由一个单刀单掷开关组成。
2、两个开关控制一组灯
双联控制:由两个单刀双掷开关组成。
3、三个开关控制一组灯
三联控制:由两个单刀双掷开关和一个双刀双掷开关组成。
二、问题和解决方法
问题一、
原单联控制电路改用线或(并联)方式连接:在开关K1上并联开关K2,只要有一个开关闭合灯就被点亮。
解决方法、
采用双联控制电路的接线方式,K1、K2需要使用单刀双掷开关。
问题二、
原双联控制电路改用线与(串联)方式连接:在双联控制电路K1上串联开关K2,K1或K2只要有一个开关断开灯就熄灭。
解决方法、
采用三联控制电路的接线方式,K2改用双刀双掷开关。
总结:通过改变原有的接线方式能较好的协调手动与自动控制的功能,但需要更改照明线路,大大增加了布线的难度和复杂性,降低了照明系统的稳定性。
展馆智能控制系统方案一、方案简介:展馆智能控制系统是专门开发多种IOS\Android\Windwos\液晶触摸屏等操作系统平台的多媒体中央控制系统。
可实现对整个展馆的受控电子设备、投影机、工控主机、LED大屏幕、舞台灯光、液晶拼接、DLP背投、沙盘、灯光、电视、互动视频等(声、视、光、电)进行智能化集中控制,并对周边环境设备如窗帘、电动屏幕、电动门等进行智能化操控。
支持集中控制、分展区独立控制、分展项独立控制、环境控制等多种系统集成方式,彼此互不干扰,又互相关联。
一键开馆/闭馆100%将各个展区的灯光和设备全部开启/关闭;电脑主机开关机互锁功能,软关机功能,确保电脑主机系统正常开关机;支持影片播放、暂停、停止、快进、快退、50个视频切换、音量大小、静音等几乎播放所有功能的控制;可对影片播放的进度进行自由控制;同时支持对展馆灯光可实现强度有强到弱等不同变化,亦可以实现任何的灯光场景模式,灯光会根据不同的情景,做出相应的调整。
另外可以联动音乐、温度、湿度等设备进行相应的调整,通过光线感应来自动调整窗帘的开合,以调整室内光线强度,各子系统同时接受中央控制系统的IPAD控制亦或手动控制或联动控制。
控制系统特点:1、有线/无线网络智能集成化设计。
该系统是可建立在无线局域网的新一代技术平台,性能稳定,不受物理距离限制,方便客户在移动过程中也能对展厅中各个展项的控制和展示。
也可建立与有线墙面触摸屏集成控制,即使没有网络的情况下也可以同样实现展馆所有设备的智能化控制。
2、控制模块化设计。
根据客户实际展项设备情况,扩展各类声、光、电、视控制模块,即可实现各个展厅展区集中控制,分区控制、分项控制、级联控制、视频灯光联动控制、互动感应控制等方式。
3、界面可个性化编程设计。
功能上实用方便,每一个客户可按照自己展项区域和类型分类,灵活进行控制菜单自定义的设置,不用编写任何程序,不用关注任何复杂的内部逻辑,全自动化处理。
关注活动详情谓扫描二维码随着物联网、云计算、移动互联网、大数据、人工智能等新技术的飞速发展,以及IT与OT技术的进一步融合,工业制造、城市交通、电力能源、农业等各大行业领域的智慧化发展已成为必然趋势。
推迸各领域向智慧化发展是一项复杂而庞大的系统工程,既需要单一技术与装备的突破应用,还需要系统化的集成创新。
智慧系统解决方案是推广普及智能化技术的关键手段,是促进各行业智能化水平提升的核心。
为深化智慧产业发展,进一步提升智慧产业各领域系统解决方案应用水平,现由中国自动化学会、智能制造推进合作创新联盟、工业控制系统信息安全产业联盟、边缘计算产业联盟、中国仪器仪表行业协会主办,控制网(www.ko )&《自动化博览》承办的2020智慧系统解决方案征集活动已正式启动,面向全行业公开征集智慧系统解决方案。
本刊特开设智慧系统解决方案专栏,刊发其中优秀的解决方案以飨读者。
X 1.I:i.-」A..i.-l.'•'.XiL.rRDMS控制系统云监控及诊断解决方案★浙江中控技术股份有限公司1目标和概述当今企业随着规模的不断扩大,其运营采用总分架构或者在偏远地区设置无人值守自动化基站工厂越发常见,企业面临着诸多挑战。
在方便、跨界、安全、可靠地采集、传输来自工业现场的大量异构实时、历史数据的同时,还需要充分考虑通讯网络的复杂性、不稳定性。
如何实现分厂的数据有效传输与互联互通、无人值守站设备远程运维与故障诊断,成为企业亟需解决的难题。
建设智能工厂,需充分应用工业互联网平台、工业控制与优化软件、工业大数据等技术,“总体规划、分步实施、持续优化”,主要有以下需求:(1)数据采集工业数据互联互通是工业物联网发展的关键问题。
随着制造业的转型升级,工业物联网的发展全面渗透到了工业制造的各个领域,工业物联网将实现制造领域实体间的全面互联互通,将为制造领域中数据信息的流动提供通道,为制造领域的创新应用模式提供支撑,从而促进工业资源的优化配置,推动企业的高质量发展,提升产业经济附加值。
中控系统解决方案简介中控系统(Centralized Control System)是一种通过集中管理和控制不同设备和系统的工具。
它能够帮助用户在一个统一的界面下,实现对各种设备和系统的监控、控制和管理。
本文将介绍中控系统的基本概念、主要功能以及一些常见的解决方案。
中控系统的基本概念中控系统将各种设备和系统集中到一个统一的中心控制台下,通过该控制台可以实现对这些设备和系统的管理和控制。
中控系统通常包括以下几个核心组件:•中控台:用户通过中控台与中控系统进行交互,实现对各种设备和系统的监控和控制。
•设备接口:负责与各种设备进行通信,包括网络设备、安全设备、电子设备等。
通过设备接口,中控系统可以获取设备状态、发送控制指令等。
•数据中心:用于存储和管理各种设备和系统的数据。
数据中心可以提供实时数据监控、历史数据查询等功能。
•通信协议:中控系统使用通信协议与设备进行通信,常见的通信协议包括TCP/IP、Modbus、BACnet等。
中控系统的主要功能中控系统为用户提供了一系列的功能,包括但不限于以下几方面:1.设备监控和管理:中控系统可以实时监控各种设备的状态,并提供告警功能,及时通知用户设备出现的故障或异常情况。
同时,中控系统还可以管理设备的配置信息,方便用户对设备进行统一管理和维护。
2.数据采集和分析:中控系统可以定时采集设备的运行数据,并将数据存储到数据中心中。
用户可以通过中控系统查询历史数据,并进行数据分析,帮助用户优化设备的运行状态,提高运行效率。
3.远程控制和操作:中控系统可以通过网络实现对分布在不同地点的设备和系统的远程控制和操作。
用户可以通过中控台远程发送控制指令,实现对设备和系统的开关、调整等操作。
4.系统集成和扩展:中控系统可以与其他系统进行集成,实现各种业务功能。
例如,可以与门禁系统集成,实现对设备和系统的安全控制;可以与能源管理系统集成,实现对能源的监控和管理。
常见的中控系统解决方案根据不同的应用场景和需求,中控系统的解决方案也不尽相同。
工业无线遥控系统解决方案工业无线遥控系统是指通过无线通信技术实现对工业设备的远程控制和监控。
在传统的工业控制系统中,通常需要通过有线连接方式实现对设备的控制,这种方式存在布线麻烦、受限于距离和困难以及易受干扰等问题。
而工业无线遥控系统可以解决这些问题,为工业控制带来更大的便利和灵活性。
一、选择合适的无线通信技术:根据实际需求和环境条件,选择适合的无线通信技术。
目前常见的无线通信技术有WLAN、蓝牙、ZigBee、LoRa等,每种技术都有其适用的场景和特点。
例如,对于近距离的控制和监控,可以选择蓝牙技术;而对于大范围和长距离的控制和监控,则可以选择LoRa技术。
二、设计合理的网络架构:在工业无线遥控系统中,通常需要建立一个网络架构,包括无线信号的传输、数据的采集和传输、以及对设备的控制和监控等。
在设计网络架构时,需要考虑到实际应用的需求和技术的要求,合理地划分不同的网络节点,确保数据的可靠传输和设备的准确控制。
三、优化系统性能和可靠性:工业无线遥控系统通常会面临各种干扰和干扰源,例如电磁波干扰、多径衰落、多路径传播等。
为了提高系统的性能和可靠性,可以采取一些技术手段。
例如,使用多天线技术来增强信号的接收和发送能力,采用信道编码和调制技术来提高系统的抗干扰能力,以及使用增强型传输协议来保证数据的可靠传输。
四、保障系统的安全性:在工业无线遥控系统中,安全性是一个非常重要的问题。
因为工业设备通常涉及到生产过程和数据的安全问题,如果系统的安全性得不到保障,可能会带来严重的后果。
为了保障系统的安全性,可以采取一些安全措施。
例如,使用加密技术来保护数据的机密性,使用认证和授权机制来保证系统的权限管理,以及使用防火墙和入侵检测系统来保护系统的网络安全。
总之,工业无线遥控系统解决方案需要根据实际需求和环境条件进行选择和设计,同时要考虑到系统的性能、可靠性和安全性。
只有在这些方面都得到合理的考虑和实施,才能为工业控制带来更大的便利和灵活性。
DCS整套解决方案DCS(Distributed Control System)是一种广泛应用于工业自动化领域的控制系统,用于监控和控制生产过程中的各种设备和系统。
DCS整套解决方案是指为了实现自动化控制和优化生产效率,提供了从硬件设备到软件系统的完整解决方案。
下面将从硬件设备、软件系统和集成服务三个方面进行详细介绍。
硬件设备方面,DCS整套解决方案通常包括以下组成部分:1. 控制器(Controller):控制器是DCS系统的核心部分,负责接收和处理各个子系统的信号,并根据预设的逻辑进行实时控制和调节。
常见的DCS控制器包括PLC(可编程逻辑控制器)和PAC(可编程自动控制器)等。
2. 输入/输出模块(I/O Module):输入/输出模块用于与外部设备进行数据交换,将传感器采集到的实时数据输入到控制器中,同时将控制器的输出信号传输到执行器或其他外部设备中。
输入/输出模块通常支持多种通信协议和接口标准,如Modbus、Profibus、Ethernet等。
3. 人机界面(Human-Machine Interface,HMI):HMI是DCS系统与操作人员之间的交互界面,用于实时监控和直观显示生产过程中的各项参数和状态。
HMI一般采用可触摸屏或键盘鼠标等交互方式,操作人员可以通过HMI对系统进行控制和调整。
5.其他外围设备:根据具体应用需求,DCS系统还可以包括一些特定的外围设备,如温度传感器、流量计、电动执行器等,用于实时监控和控制生产过程中的各项参数。
软件系统方面,DCS整套解决方案通常包括以下功能模块:2. 监控与调度系统(Supervisory Control and Data Acquisition,SCADA):SCADA系统用于实时监控和调度生产过程中的各项参数和状态,并提供报警、故障诊断等功能。
SCADA系统可以通过图形界面直观显示生产过程中的各个设备和系统,并允许操作人员实时监控和干预。
西安诺瓦电子科技有限公司M3控制系统3D显示解决方案导读:基于立体图像相对技术的诺瓦3D成像技术,使用色差式滤光眼镜,通过诺瓦播放软件NovaStudio播放处理后的3D片源,实现3D成像显示的效果;诺瓦3D具有搭建方便,成本低,显示效果好的特点。
1实现3D显像的技术概述3D显示技术主要分为三类,包括体显示技术、全息技术以及立体图相对技术。
体显示技术以及全息技术由于其实现难度大,目前大部分不能被商业化普及,立体图相对技术是我们目前应用最多的技术。
立体图相对技术根据其获得左右眼信号的方式不同可以分为眼睛式以及裸眼式两种。
其原理在于先产生场景中的两个视图,然后通过某种机制将不同的视图分别送给左右眼,即左眼只接收到左眼的信号,右眼只接收到右眼的信号,最终通过大脑对这两幅进行合成,形成虚拟的立体画面,该技术的本质在于通过左右眼视图差别为大脑提供立体信息,最终由大脑虚拟完成。
眼镜式3D是通过不同的滤波技术使得左右眼可以在同一幅画面中分别获得不同的画面信息,通过人的大脑最终合成影像获得立体画面效果,包括色差式、快门式和偏光式三种。
图1-1诺瓦系统采用的3D技术是色差式3D技术,其具有成本低,搭建方便的优势。
而快门式3D由于采用快门眼镜可以根据影像频率的刷新时间来实现,但是由于调试比较复杂同时使用成本过高,给其推广带来了很大的困难。
偏光式价格相对低廉且画面效果较为理想,但安装调试繁琐且光线衰减较大也成为该技术的美中不足。
而裸眼3D有其自身的结构性优势,它是通过非配带眼镜的方式来在同一副画面中,获得独立的左右眼画面信号的一种技术,可以分为屏障阵列、透镜阵列、指向光源三种方式。
但是裸眼3D实现起来最为复杂,除硬件外,还需专门的图像处理算法配合才能形成3D效果,目前该技术还尚未成熟。
2诺瓦M3控制系统3D显像技术2.1 3D成像技术原理诺瓦3D显像技术的原理是:先产生场景的两个视图或多个视图,然后用某种机制(如佩戴眼镜)将不同视图分别传送给左右眼,确保每只眼睛只看到对应的视图而看不到其他视图,从而产生立体视觉。
邦威客房智能控制系统—智能化酒店解决方案邦威客房智能控制系统是一种面向酒店行业的智能化解决方案。
其核心是通过利用先进的物联网技术和智能化控制算法,将酒店房间内的各种电子设备、灯光、空调、窗帘等进行联网控制,从而实现对细节的精细化管理,提高客户的入住感受和服务满意度。
作为一种先进的智能化管理系统,邦威客房智能控制系统具有多种优势和特点。
一、先进的控制技术邦威客房智能控制系统采用了最先进的物联网技术和控制算法。
通过对各种设备和传感器进行联网控制,能够极大地提高房间内的智能化程度,并针对客户的不同需求,实现个性化的智能化控制。
二、方便的用户体验邦威客房智能控制系统提供了一种方便的用户体验。
客户可以通过手机应用、智能手环等方式进行房间内设备的控制和管理。
不需要手动控制各种设备,可以实现自动化的控制和管理,免去了消费者的困扰。
三、实现细节管理邦威客房智能控制系统能够实现对房间内各种细节的管理。
比如说,通过控制灯光的亮度和温度来提高客户的入住舒适度;通过控制窗帘的开合程度来适应室内和室外光线变化;通过控制空调的运行模式和温度来实现客户的需求。
四、节能环保邦威客房智能控制系统可实现节约能源和环保的目标。
通过主动控制各种电子设备和灯光,确保设备在需要时运行,同时在不需要的时候自动关闭,从而大量减少能源的浪费和环境污染。
五、全面的安全保障邦威客房智能控制系统提供了一种全面的安全保障。
通过各种传感器和监控设备的覆盖,能够实时监测房间内的各种情况,并及时采取安全措施。
总之,邦威客房智能控制系统是一项颇有前途的智能化酒店解决方案。
它利用物联网技术和智能化控制算法,将酒店房间内的各种设备进行联网控制和管理,从而提高客户的入住感受和服务满意度。
如此一来,不仅可以提高酒店的经济效益,同时也实现了环保节能和智能化管理的目标。
控制系统开发解决方案现代化的控制系统产品开发普遍采用V模式开发流程:离线功能仿真—快速控制原型—自动代码生成—硬件在环仿真—测量与标定。
新的开发流程结合现有的测试系统构成了统一的从开发到标定的标准流程。
在开发过程中使用统一的软硬件平台,可以将在桌面上的控制算法的离线仿真,实验室内的控制原型的测试,以及控制系统的实际测试标定过程统一起来,减少开发的成本和冗余的工作,加快开发进度。
整个设计流程分为五个阶段,各个阶段分别为:功能设计的离线仿真、快速控制原型实现RCP、目标代码生成、硬件在环仿真HIL、测量与标定。
控制系统产品开发过程及所用到的工具:1、功能设计的离线仿真用线性或非线性方程对控制系统进行数学描述,根据该数学表述,利用MATLAB/Simulink/Stateflow工具建立控制系统仿真模型。
对上述控制系统仿真模型离线仿真,根据仿真结果分析控制系统的时域频域响应特性,对控制系统仿真平台的算法和仿真模型优化。
针对发动机控制系统的开发,AFT预先开发了柴油机和汽油机模型,用户可以直接调用即可嵌入Simulink模型中进行仿真,为搭建复杂的发动机模型节省了大量的时间。
模型的手动检查也是一项即费时又容易出错的工作,AFT推出的最新的StyleChecker可以大幅减少Simulink,TargetLink和Stateflow模型的检查时间。
StyleChecker采用面向用户的菜单导航,可以全自动的生成设计检查报告,并且当StyleChecker提供的检查规则不能满足用户要求时,用户可随时进行修改或者将用户特定的检查规则集成到StyleChecker中。
2、快速控制原型实现RCP通过实时仿真后,控制算法模型已经得到了初步的验证,我们进一步通过和真实的被控对象相联接验证控制原型在真实情况下的反应,该过程同时包括实际系统中可能包括的各种I/O,软硬件中断等实时特性。
然后利用计算机辅助试验工具软件进行各种试验,以检验控制方案对实际对象的控制效果,并随时修改控制参数,直到得到满意的结果为止。
单闭环温度恒值控制系统出现问题及解决方案
如果单闭环温度恒值控制系统出现问题,解决方案可以有以下几个:
1. 检查传感器是否损坏或失灵,需要更换或调整传感器。
传感器是感应温度变化,将这种变化转化为电信号输出的装置。
如果传感器损坏或失灵,将不能反映温度变化,导致系统不能正常控制温度。
2. 检查控制器是否正常工作,需要检查控制器的各个部件是否正常,例如查看继电器是否正常吸合,是否需要更换电容或电阻等元件。
3. 检查执行器是否损坏或失灵,需要更换或调整执行器。
执行器是负责控制加热器或制冷器的设备,如果执行器损坏或失灵,将不能正常控制加热器或制冷器的运转。
4. 检查供电电源问题,需要检查供电线路是否正常连接,线路是否老化,插头是否损坏等问题。
如果电源输入不稳定,也会影响到单闭环温度恒值控制系统正常工作。
5. 如果以上都正常,可以考虑更换控制系统中的程序或算法,或对现有控制系统进行升级更新,以提高系统的精度和稳定性。
总之,出现问题时,需要根据具体情况逐一排查,找出问题所在,才能有效解决并恢复系统的正常工作。

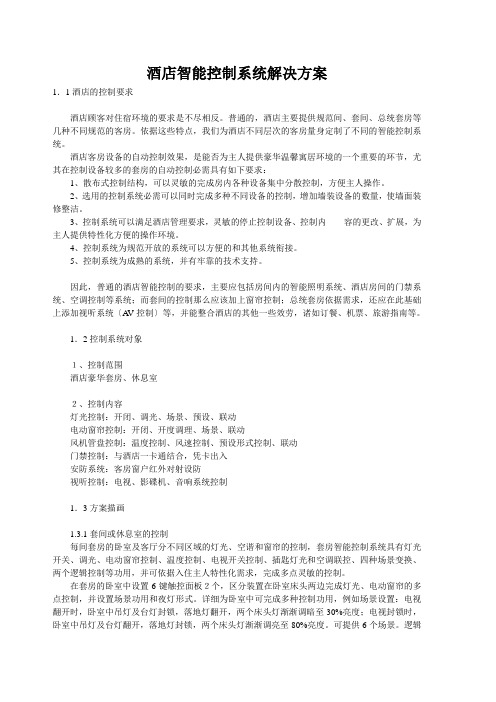

酒店智能控制系统解决方案1.1酒店的控制要求酒店顾客对住宿环境的要求是不尽相反。
普通的,酒店主要提供规范间、套间、总统套房等几种不同规范的客房。
依据这些特点,我们为酒店不同层次的客房量身定制了不同的智能控制系统。
酒店客房设备的自动控制效果,是能否为主人提供豪华温馨寓居环境的一个重要的环节,尤其在控制设备较多的套房的自动控制必需具有如下要求:1、散布式控制结构,可以灵敏的完成房内各种设备集中分散控制,方便主人操作。
2、选用的控制系统必需可以同时完成多种不同设备的控制,增加墙装设备的数量,使墙面装修整洁。
3、控制系统可以满足酒店管理要求,灵敏的停止控制设备、控制内容的更改、扩展,为主人提供特性化方便的操作环境。
4、控制系统为规范开放的系统可以方便的和其他系统衔接。
5、控制系统为成熟的系统,并有牢靠的技术支持。
因此,普通的酒店智能控制的要求,主要应包括房间内的智能照明系统、酒店房间的门禁系统、空调控制等系统;而套间的控制那么应该加上窗帘控制;总统套房依据需求,还应在此基础上添加视听系统〔A V控制〕等,并能整合酒店的其他一些效劳,诸如订餐、机票、旅游指南等。
1.2控制系统对象1、控制范围酒店豪华套房、休息室2、控制内容灯光控制:开闭、调光、场景、预设、联动电动窗帘控制:开闭、开度调理、场景、联动风机管盘控制:温度控制、风速控制、预设形式控制、联动门禁控制:与酒店一卡通结合,凭卡出入安防系统:客房窗户红外对射设防视听控制:电视、影碟机、音响系统控制1.3方案描画1.3.1套间或休息室的控制每间套房的卧室及客厅分不同区域的灯光、空谐和窗帘的控制,套房智能控制系统具有灯光开关、调光、电动窗帘控制、温度控制、电视开关控制、插匙灯光和空调联控、四种场景变换、两个逻辑控制等功用,并可依据入住主人特性化需求,完成多点灵敏的控制。
在套房的卧室中设置6键触控面板2个,区分装置在卧室床头两边完成灯光、电动窗帘的多点控制,并设置场景功用和夜灯形式。
系统原理图
控制系统实现
通过多轴运动控制卡控制电机的运动,进行精确定位控制。
通过数字量和模拟量数据采集卡,控制其它硬件工作。
控制程序完全集成在LabVIEW平台中,编程软件容易统一。
一级控制系统,控制器由工控机独立完成,只在工控机平台上编程。
通过PLC的定位控制模块(功能)控制电机的运动,进行精确定位控制。
通过PLC的数字量和模拟量通道,控制其它硬件工作。
两级控制系统,需要对工控机平台和PLC分别进行编程。
需要研究PLC与PC机的串口通信协议,编制第三方通信驱动。
