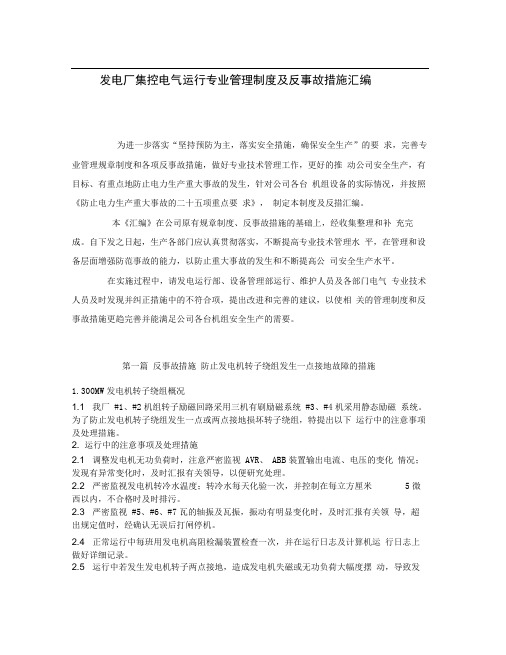

发电厂集控电气运行专业管理制度及反事故措施汇编为进一步落实“坚持预防为主，落实安全措施，确保安全生产”的要求，完善专业管理规章制度和各项反事故措施，做好专业技术管理工作，更好的推动公司安全生产，有目标、有重点地防止电力生产重大事故的发生，针对公司各台机组设备的实际情况，并按照《防止电力生产重大事故的二十五项重点要求》，制定本制度及反措汇编。
本《汇编》在公司原有规章制度、反事故措施的基础上，经收集整理和补充完成。
自下发之日起，生产各部门应认真贯彻落实，不断提高专业技术管理水平，在管理和设备层面增强防范事故的能力，以防止重大事故的发生和不断提高公司安全生产水平。
在实施过程中，请发电运行部、设备管理部运行、维护人员及各部门电气专业技术人员及时发现并纠正措施中的不符合项，提出改进和完善的建议，以使相关的管理制度和反事故措施更趋完善并能满足公司各台机组安全生产的需要。
第一篇反事故措施防止发电机转子绕组发生一点接地故障的措施1.300MW发电机转子绕组概况1.1 我厂#1、#2机组转子励磁回路采用三机有刷励磁系统#3、#4机采用静态励磁系统。
为了防止发电机转子绕组发生一点或两点接地损坏转子绕组，特提出以下运行中的注意事项及处理措施。
2. 运行中的注意事项及处理措施2.1 调整发电机无功负荷时，注意严密监视AVR、ABB装置输出电流、电压的变化情况；发现有异常变化时，及时汇报有关领导，以便研究处理。
2.2 严密监视发电机转冷水温度；转冷水每天化验一次，并控制在每立方厘米5微西以内，不合格时及时排污。
2.3 严密监视#5、#6、#7瓦的轴振及瓦振，振动有明显变化时，及时汇报有关领导，超出规定值时，经确认无误后打闸停机。
2.4 正常运行中每班用发电机高阻检漏装置检查一次，并在运行日志及计算机运行日志上做好详细记录。
2.5 运行中若发生发电机转子两点接地，造成发电机失磁或无功负荷大幅度摆动，导致发电机失步；经确认无误后解列发电机断开励磁，打闸停机。
某电厂电气运行安全技术措施一、电气防误操作事故技术措施1.强化业务技能培训, 岗位练兵, 做好事故预想, 按照计划组织反事故演练, 通过演练提升事故的处理能力, 防止误操作事故发生。
2.为防止电气误操作事故, 所有带有闭锁和联锁装置的设备应运行正常, 运行中的防误闭锁装置不得随意退出, 须停用时必须经总工、当值值长批准, 方可使用解锁钥匙或破坏闭锁操作。
3.电气操作前应按《电气倒闸前标准检查项目表》的要求, 做好相应的操作前的准备工作, 操作时不同意改变操作顺序, 当操作发生疑问时, 应马上停止操作, 并报告调度部门, 不同意随意修改操作票, 不同意解除防误闭锁装置。
操作后应由操作人按照《电气倒闸操作后应完成的工作项目表》, 完成操作后的相关工作。
4.建立完善的万能钥匙使用和保管制度。
防误闭锁装置不能随意退出运行, 停用防误闭锁装置时, 要经甲方项目部负责生产领导批准；使用解锁钥匙时, 同样应经甲方项目部负责生产批准, 并做好记录；使用后, 重新贴上封条, 并在封条上注明年、月、日；严禁非当值值班人员和检修人员使用解锁钥匙。
5、操作时不同意改变操作顺序, 当操作发生疑问时, 应马上停止操作, 并报告6、运行负责人, 不同意随意修改操作票, 不同意解除防误闭锁装置, 操作时严禁跳项、漏项。
7、强化各种保护的投入率, 未经总工批准不得擅自解除各种保护。
严格执行保护管理规定。
二、防止全厂停电事故技术措施1.培训运行人员熟悉期柴油发电机负荷的分配及盘车电机的操作程序及油泵的操作。
2.非正常的厂用电运行方式要事先写好安全措施,做好事故预想。
3.强化定期切换制度的执行, 强化对厂用电系统的检查, 维护和试验及时发现缺陷并输入微机。
4.6kV工作分支过流时, 备用电源自投不成功, 应对6kV母线进行检查, 并测母线绝缘合格, 在确无问题状况下, 方可向空母线试送, 否则不得试送电。
5.强化对运行人员的技术培训, 特别是厂用电的事故处理。
电气车间运行管理制度汇编二0一三年十二月十二日（试行）目录1．岗位责任制 (1)1.1 车间主任职责 (1)1.2 电气岗位责任制 (1)1.2.1 班长的职责 (1)1.2.2 主值班员的职责 (3)1.2.3 副值班员及厂用电工的职责 (3)1.2.4 检修班长的职责 (4)1.2.5 检修主修的职责 (5)1.2.6 检修副修的职责 (5)2. 巡回检查制度 (4)2.1 巡回检查管理的一般要求 (4)2.2 巡回检查时间 (6)3. 交接班制度 (8)4. 电气操作票、工作票管理制度 (10)5. 文明生产管理制度 (14)6. 设备缺陷管理制度 (16)附录一: 操作票编号规定 (18)附录二: 工作票编号规定 (18)1．岗位责任制1.1 车间主任职责1.1.1 进行安全思想教育，使各级运行人员牢固树立安全第一的思想，及时表扬好人好事，推动班组和岗位的评比竞赛，加强班组建设。
1.1.2 负责领导本专业运行人员的培训及规程制度的学习和考试；针对季节性特点和运行工作的薄弱环节，研究部署特殊培训，安排好安全学习日的学习计划，组织反事故演习，提高学习效果。
1.1.3 每日进行现场巡视，查阅运行日志及各项记录，督促检查运行人员贯彻项执行各项规程、制度，定期参加交接班，检查清洁卫生工作。
1.1.4 分析设备技术状况和不安全现象，定期召开班组长会议，研究部署安全检查，反事故演习，分析异常运行和误操作情况，分析经济指标完成情况，制订对策和措施。
1.1.5 现场监护复杂操作及系统操作，主持本专业主机及重要辅机检修后的验收启动和运行试验。
1.1.6 批准本专业系统图。
1.2 电气岗位责任制1.2.1 班长的职责1.2.1.1 班长是本班生产和行政上的负责人，在值班时间内，对电气全部设备的安全经济运行负责；领导全班完成上级交给的一切工作任务；班长在行政上受车间主任领导，在运行操作上受值长的领导和指挥。
1.2.1.2 班长应熟知发电厂一次系统、厂用电系统、直流系统、继电保护、自动装置及各种运行方式、掌握发电厂各类电气设备结构、特性、操作维护。
发电厂电气运行管理制度汇编一、管理制度的必要性和基本原则电气设备安全稳定运行是发电厂经营的基础，也是保障供电可靠的前提。
因此，建立完善的电气运行管理制度显得尤为重要。
该制度旨在规范发电厂电气运行管理流程，提高电气设备的安全可靠性，确保运行过程中人员和设备的安全，保障供电的稳定可靠性。
1.制度的必要性•发电厂是电力生产的大型场所，有大量的配电系统，若不建立管理制度，难以把握设备运行状态和管理状况，也难以排查发现可疑情况；•电气设备成本高昂，若管理不善而导致设备损坏，局部停电或停机等问题造成的经济损失将不可承受；•电气设备涉及到人员安全，其安全稳定运行直接关系到员工的身体健康和生命安全，若管理不善而导致发生安全事故，后果将难以想象。
2.基本原则•充分发挥群众的聪明才智，依法依规制定制度；•健全制度，严格执行制度；•加强宣传，普及相关知识，提高大家的责任意识和安全意识；•组织检查，及时发现问题，及时处理问题，确保设备稳定运行。
二、管理范围电气运行管理制度的管理范围包括：1.电气设备的安装、调试、运行、维护和修理，以及备品备件的储存和使用；2.电气设备的故障处理，保证设备能够及时恢复正常运行；3.监控设备的运行参数，形成运行记录，及时反馈运行状态；4.根据检测结果，对设备进行巡检，及时排除潜在问题；5.安排巡检人员、维修人员和安全巡检等日常工作。
三、制度内容1.安全管理1.发电厂应建立健全容灾预案，确保在意外情况下的设备安全运行；2.负责设备管理和使用的人员，应接受安全培训，掌握设备安全运行的相关知识；3.电气设备使用过程中，应按照安全规定，使用符合要求的工具和设备；4.工作中应强化安全意识，认真执行安全措施；5.发生意外情况时，应立即止损，避免二次事故的发生。
2.设备管理和使用1.全面检查设备的性能和功能，确认无误后使用；2.设备运行前，应检查电源电压、线路、接头、保险丝等电路配置是否正确；3.遵循设备使用和维护规程，不得私自拆卸设备；4.保证设备运行环境的清洁卫生，防止积尘、插头污染等情况的发生；5.合理使用电气设备，不得超负荷、超电流、超功率使用设备，保证设备的正常使用寿命；6.故障排除时，应按照故障级别，以及设备运行条件选择相应的维护人员和设备。
发电厂电气设备的安全运行与管理措施随着社会的发展和电力需求的增加，发电厂作为电力生产的重要基地，其电气设备的安全运行和管理显得尤为重要。
电气设备是发电厂正常运行的核心部分，一旦发生故障，不仅会严重影响发电厂的正常运行，还有可能造成人员伤亡和环境污染。
对发电厂电气设备的安全运行和管理措施必须高度重视，以确保发电厂的安全生产和稳定供电。
一、加强电气设备定期检修和维护保养为了保证发电厂电气设备的安全运行，必须实施定期检修和维护保养工作。
首先要建立健全的设备档案和维修记录，记录设备的使用年限、维修情况和维修周期等信息，以便进行有效的维护管理。
要严格按照设备的维护保养规程进行操作，包括清洁、润滑、紧固和检查等，及时发现和排除设备的隐患，以确保设备处于良好的工作状态。
二、健全安全管理制度和规范操作流程发电厂应建立健全的安全管理制度和规范操作流程，确保所有的电气设备按照规定的程序进行操作和维护，杜绝违章操作和设备的误操作。
制定严格的设备操作规程和安全技术措施，培训和考核相关人员的操作技能和安全意识，提高他们对设备安全运行的认识和责任意识，从而降低设备操作过程中的安全风险。
三、加强设备管理和技术更新发电厂要加强对电气设备的管理和维护，做好设备的实时监测和预警，及时发现设备运行异常和故障，采取有效措施进行处理。
要注重设备的技术更新和改造，根据设备的使用年限和技术要求，及时对设备进行升级和更新，提高设备的性能和安全可靠性，确保设备能够满足生产运行的需求。
四、加强安全监测和事故应急预案发电厂要建立健全的安全监测体系和事故应急预案，确保能够及时发现设备安全隐患和生产风险，有效预防和控制事故的发生。
通过建立完善的安全监测系统，对电气设备进行实时监测和评估，及时发现设备运行的异常情况，采取相应的措施进行处理，避免设备事故的发生。
五、加强人员培训和安全教育发电厂要加强对相关人员的安全教育和培训，提高他们的安全意识和技能水平。
发电厂电气设备安全运行的管理和维护范本电气设备安全运行是发电厂运行管理的重要内容之一，对于保障电力供应的可靠性和安全性具有重要意义。
为了实现电气设备的安全运行，必须建立科学有效的管理和维护机制。
本文将从管理制度、设备检修维护、人员培训等方面介绍发电厂电气设备安全运行的管理和维护范本。
一、管理制度1. 设立专门的电气设备安全管理部门，负责统筹和协调电气设备的管理工作，确保各项管理措施落实到位。
2. 建立完善的电气设备安全管理制度，明确责任、权限和工作程序，规范各项管理活动。
3. 制定电气设备的定期检修计划和维护措施，确保设备的安全可靠运行。
4. 开展电气设备安全运行检查，及时发现和解决存在的问题，防止事故的发生。
5. 加强对电气设备的运行数据分析，了解设备运行情况，及时发现隐患并采取措施排除。
6. 积极引进先进的电气设备管理技术和手段，提高管理效率和质量。
二、设备检修维护1. 制定设备的检修计划，明确检修内容、注意事项和要求，保证设备的检修质量。
2. 建立设备的档案管理制度，记录设备的运行情况、检修记录、故障处理等信息，为设备维护提供参考依据。
3. 定期开展设备的巡检工作，发现设备故障隐患，及时采取维修措施，避免设备故障造成事故。
4. 加强设备的润滑和冷却系统的维护，保证设备运行的平稳可靠。
5. 定期进行设备的大修和更新，提高设备的可靠性和安全性。
6. 对设备的维护人员进行培训和考核，提高维护人员的技术水平和工作质量。
三、人员培训1. 制定电气设备安全运行的培训计划，包括理论培训和实际操作培训，提高人员的技术水平和安全意识。
2. 加强对电气设备操作人员的培训，确保操作人员掌握正确的操作方法和流程。
3. 定期对人员进行考核和评估，发现问题及时纠正，提高人员的综合素质。
4. 组织开展电气设备的应急演练和事故处置演练，提高人员应对突发事件的能力和处置水平。
5. 指导人员了解电气设备的基本原理、结构和运行特点，引导人员分析设备故障原因和采取正确的维修措施。

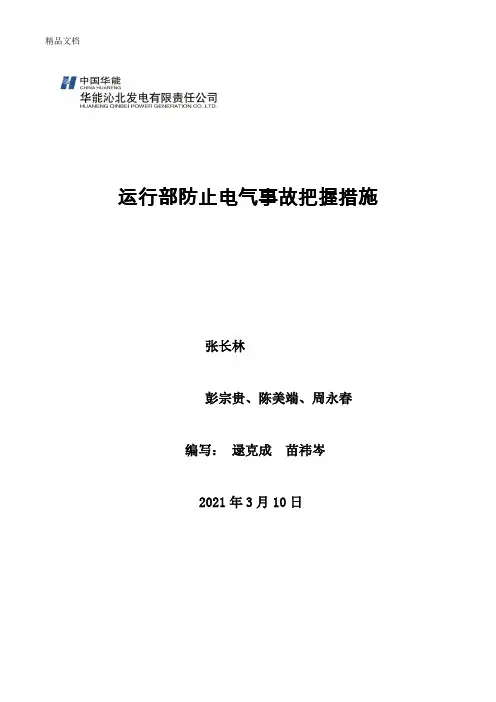

运行部防止电气事故把握措施张长林彭宗贵、陈美端、周永春编写：逯克成苗祎岑2021年3月10日一、危急点分析1、不严格执行操作票和操作监护制度，不做好电气操作“四关四对比〞，易发生走错间隔、误操作等事故，造成设备跳闸或人身损害。
2、任意用法解锁钥匙、破坏防误闭锁装置易会发生误入带电间隔、误操作等事故，造成人身损害事故。
3、电气操作不正确用法电气工器具，不正确用法个人防护用具，设备发生短路故障时将会使操作人员受到损害。
4、遇有电气设备着火事故时，不正确用法灭火器、个人防护不当将会使事故扩大，造成设备损坏或人身损害事故。
5、电气设备需做好防潮防短路措施，尤其是在现场发生跑、冒、滴、漏或潮湿、下雨天气时需加强现场电气设备的检查，否那么易发生电气设备受潮或进水短路故障。
在夏季高温天气时，对励磁小间、变频器室等重点区域空调需做好检查与维护，否那么易发生电气超温跳闸事故。
二、防止电气误操作把握措施1、全部电气操作都要严格执行操作票制度和操作监护制度，做好“四关四对比〞〔即：签字审核关、模拟操作关、受令复诵关、操作监护关；对比设备名称、对比设备编号、对比设备间隔、对比刀闸的拉合方向〕，在操作过程中严格执行受令复诵和唱票制度，各值各机组电气操作人员相对固定，防止走错间隔误操作。
2、在进行重要电气操作时要提高监护等级，必要时值长、副值长到场监护并准时通知专业专工到场，如发电机并网/解列、厂用电联锁试验、主变停送电相关操作、500KV/220相关操作、6KV母线相关操作等。
3、运行人员在操作过程中发觉防误装置异常时，应立刻停止操作，查明原因，并向值班负责人汇报，不准任意用法万能钥匙将防误闭锁装置解除，不得人为破坏防误闭锁装置或野蛮强行操作。
4、全部电气防误装置〔包括机械闭锁、电磁闭锁、五防电脑等〕均为定期巡察检查内容和交接班工程之中，必需根据运行设备来管理电气防误装置，运行人员发觉防误装置存在缺陷必需准时联系检修处理。
发电厂电气运行管理制度1. 引言电气运行管理制度是为了保证发电厂电力设备的正常运行和安全生产，确保电气系统能够稳定可靠地供电。
本文档旨在规范发电厂电气运行管理工作，包括电气设备的操作、维护和巡视等内容。
2. 电气设备的操作管理2.1 电气设备操作权限管理为了确保电气设备的安全运行，发电厂应对电气设备的操作进行权限管理。
具体措施如下：•制定明确的电气设备操作权限管理制度，明确各级人员的操作权限范围；•实施严格的门禁系统，限制未经授权人员进入电气设备运行区域；•对具有操作权限的人员进行相应的培训和考核，确保其具备操作电气设备的技能和知识。
2.2 电气设备操作程序为保障电气设备的安全运行，发电厂应制定明确的电气设备操作程序。
具体包括以下内容：•电气设备操作前的准备工作，如检查设备是否处于正常状态，是否有异常现象等；•操作流程和要求，包括操作步骤、操作方式、操作顺序等；•操作注意事项，包括如何正确使用设备、避免操作失误和安全事故的发生等；•操作结束后的处理，如设备的关机、封存、记录和交接等。
3. 电气设备的维护管理3.1 定期巡视和检修定期巡视和检修电气设备是确保设备正常运行和延长设备使用寿命的重要措施。
发电厂应制定相应的巡视和检修计划，并组织专业人员进行实施。
具体措施如下：•制定巡视和检修计划，明确巡视和检修的内容、频次和责任人；•严格执行巡视和检修计划，及时发现和处理设备的故障和隐患；•做好设备巡视和检修的记录，及时处理异常情况并进行分析和总结。
3.2 设备维护和保养设备维护和保养是确保电气设备工作正常的重要环节。
发电厂应建立设备维护管理制度，并按照制度要求进行维护和保养工作。
具体措施如下：•制定设备维护管理制度，明确维护和保养的内容、频次和责任人；•对设备进行定期的维护和保养，包括清洁、润滑、紧固等工作；•做好设备维护记录，及时处理设备的故障和隐患。
4. 电气设备的运行监控4.1 监测设备性能和运行状态为了及时发现设备的异常情况和故障，发电厂应建立电气设备的运行监控系统。
发电厂电气设备的安全运行与管理措施随着电力工业的发展，发电厂电气设备的安全运行与管理显得尤为重要。
以下是一些常用的措施，以保证发电厂电气设备的安全运行与管理。
1. 设备定期巡检和维护：发电厂电气设备应定期进行巡检和维护，发现问题及时解决，确保设备的正常运行。
巡检应包括检查设备的外部线路、接线端子、开关和保护装置的连接状态等。
2.设备的标识和警示：对发电厂电气设备进行标识和警示，标明设备的电压等级、额定电流、运行状态等，以引起操作人员的注意，防止误操作。
3.设备的过载保护：为电气设备安装过载保护装置，当设备负载超过额定值时，自动切断电流，以避免设备过载损坏。
4.设备的接地保护：为电气设备安装接地装置，以确保设备的安全运行。
接地装置能够将设备的故障电流迅速引到地下，减小事故发生的可能性。
5.设备的防雷保护：为发电厂电气设备安装防雷装置，预防雷击过电压对设备的损坏。
6.定期的设备维修和保养：定期对发电厂电气设备进行维修和保养，清洁设备表面，检查设备的密封和绝缘状况，更换老化的零部件，以提高设备的使用寿命。
7.设备的三防措施：在设备周围设置防尘、防水和防爆措施，保护设备不受外部环境的影响。
8.操作人员培训：对操作人员进行培训，提高其对电气设备运行和管理的认识，增强其应急处理和故障排除的能力。
9.灾害预防和应急预案：建立完善的灾害预防和应急预案，以应对突发事件，减少事故发生的损失。
10.严格的安全管理制度：建立健全的安全管理制度，明确各方责任，加强安全检查和监管，确保发电厂电气设备的安全运行与管理。
发电厂电气设备的安全运行与管理需要多方面的措施。
只有通过定期的巡检和维护、设备的标识和警示、设备的过载保护和接地保护、设备的防雷保护、定期的设备维修和保养、设备的三防措施、操作人员培训、灾害预防和应急预案以及严格的安全管理制度等措施的综合应用，才能保证发电厂电气设备的安全运行与管理。
发电厂集控电气运行专业管理制度及反事故措施汇编1发电厂集控电气运行专业管理制度及反事故措施汇编为进一步落实”坚持预防为主, 落实安全措施, 确保安全生产” 的要求, 完善专业管理规章制度和各项反事故措施, 做好专业技术管理工作, 更好的推动公司安全生产, 有目标、有重点地防止电力生产重大事故的发生, 针对公司各台机组设备的实际情况, 并按照《防止电力生产重大事故的二十五项重点要求》, 制定本制度及反措汇编。
本《汇编》在公司原有规章制度、反事故措施的基础上, 经收集整理和补充完成。
自下发之日起, 生产各部门应认真贯彻落实, 不断提高专业技术管理水平, 在管理和设备层面增强防范事故的能力, 以防止重大事故的发生和不断提高公司安全生产水平。
在实施过程中, 请发电运行部、设备管理部运行、维护人员及各部门电气专业技术人员及时发现并纠正措施中的不符合项, 提出改进和完善的建议, 以使相关的管理制度和反事故措施更趋完善并能满足公司各台机组安全生产的需要。
第一篇反事故措施防止发电机转子绕组发生一点接地故障的措施1.300MW 发电机转子绕组概况1.1 我厂#1、#2机组转子励磁回路采用三机有刷励磁系统#3、#4机采用静态励磁系统。
为了防止发电机转子绕组发生一点或两点接地损坏转子绕组, 特提出以下运行中的注意事项及处理措施。
2. 运行中的注意事项及处理措施2.1 调整发电机无功负荷时, 注意严密监视AVR 、ABB 装置输出电流、电压的变化情况; 发现有异常变化时, 及时汇报有关领导, 以便研究处理。
2.2 严密监视发电机转冷水温度; 转冷水每天化验一次, 并控制在每立方厘米5微西以内, 不合格时及时排污。
2.3 严密监视#5、#6、#7瓦的轴振及瓦振, 振动有明显变化时, 及时汇报有关领导, 超出规定值时, 经确认无误后打闸停机。
2.4 正常运行中每班用发电机高阻检漏装置检查一次, 并在运行日志及计算机运行日志上做好详细记录。
2.5 运行中若发生发电机转子两点接地, 造成发电机失磁或无功负荷大幅度摆动, 导致发电机失步; 经确认无误后解列发电机断开励磁, 打闸停机。
2.6 若发生转子两点接地, 造成失磁保护动作, 立即切换厂用电, 减负荷打闸停机。
2.7 发电机事故处理中, 应密切监视其它运行机组无功负荷的变化情况及220kv、500kv系统的电压变化情况；及时汇报总值长，以便协调处理, 并及时汇报网调。
2.8 每班加强检查发电机、主副励磁机、整流柜、AVR、ABB 装置的运行情况, 若发现有异音、异味, 温度异常升高等异常现象时, 及时汇报有关领导, 以便研究处理。
防止发电机定子绕组发生单相接地故障的措施1. 由于我厂四台300MW 发电机中性点不采取直接接地方式。
因此, 在发生”发电机一点接地”信号时, 应立即查明原因, 尽快处理。
2. 若一点接地是由于发电机定子线圈及引出线漏水引起, 应立即将发电机解列, 隔离内冷水通知检修人员立即处理。
3. 若一点接地是由于内冷水导电率超标, 应立即通知化学进行换水, 直至冷却水导电率合格, 报警信号消失。
在换水时防止发电机断水。
4. 若一点接地是由于主变低压绕组或厂高变高压绕组内部一次回路单相接地引起, 应立即将发电机解列, 隔离故障点通知检修处理。
5. 当发电机发生单相接地时, 因为发电机定子绕组及其一次回路存在对地电容, 接地点将流过对地电容电流, 该电容电流可能产生电弧, 如果电弧是持续性的, 同时接地又若发生在发电机内部, 就可能损坏发电机铁芯。
因此, 应尽快停机处理。
6. 要正确判断是由于发电机出口PT 一次保险一相或两相保险熔断还是真接地。
若真接地时, 接地相对地电压降低, 而非接地相对地电压升高, 且线电压三相平衡。
而PT 一次保险一相或两相熔断造成的假接地, 绝对不会有对地电压升高现象, 且线电压也不平衡。
7. 若发生一点接地信号, 应立即到就地检查发电机本体及引出线系统有无明显故障点, 应设法消除, 若无法消除, 应在30 分钟内停机处理。
8. 正常运行中要加强对靠近发电机中性点15% 左右的定子接地保护和靠近发电机机端95%的定子接地保护装置的检查, 发现异常立即联系继保班检查处理。
防止发电机振荡和失步的措施1. 发电机振荡和失步的原因1.1 220KV 、500KV 系统发生短路故障。
1.2 发电机励磁系统故障引起发电机失磁, 使发电机电势剧降1.3 发电机电势过低或功率因数过高。
1.4 220KV 、500KV 系统电压过低。
2. 发电机发生振荡和失步的现象2.1 发电机三相定子电流表指示超出正常值且往复剧烈摆动。
2.2 发电机定子电压表指示低于正常值且往复剧烈摆动。
2.3 自动励磁调节A 、B 柜ABB 励磁调节柜输出电压、电流表指示在正常附近摆动。
2.4 发电机有节奏的鸣声, 并与表计摆动节奏合拍。
2.5 任一台发电机失步引起的振荡和系统性振荡是有区别的。
任一台发电机失步引起的振荡时, 一般来说, 失步发电机的表计幌动幅度要比其它发电机激烈, 有功负荷表的幌动幅度可能为满刻度, 其它发电机则在正常负荷值附近摆动。
而且失步发电机有功负荷表计指针的摆动方向与其它正常机组相反; 系统性振荡时, 所有发电机表计的幌动是同步的2 .6 当发电机发生失步或振荡时, 运行人员一定要沉着冷静。
应迅速判断是否由于在执行重大操作过程中发生了误操作。
若是, 应立即停止操作隔离故障点。
若是由于某一台发电机发生失磁引起, 应立即增加无故障机组的励磁, 使系统恢复稳定。
3. 发电机发生振荡和失步应采取的措施3.1 立即增加发电机的励磁电流, 以提高发电机电势, 增加功率极限。
另外, 由于励磁电流的增加使定子、转子磁极间的拉力增加, 削弱了转子的惯性, 发电机达到平衡点时容易拉入同步。
这时如果发电机强励动作, 30 秒时间内不准人为调节励磁电流、电压。
3.2 如果由于发电机的功率因数高引起的, 则应降低有功功率, 同时增加励磁电流。
这样既可降低转子惯性, 也可提高了功率极限而增加了稳定能力。
3.3 如果发电机失步引起的振荡经采取上述措施经一定时间仍未进入同步状态时, 可汇报总工同意, 立即将发电机与系统解列。
3.4 正常运行中, 发电机不允许手动励磁状态运行, 应在自动励磁双柜”均流”状态下运行, 以防失步引起振荡。
防止发电机非全相运行的措施1.发电机发生非全相运行的概述发电机发生非全相运行是指: 发变组出口断路器在解列时一相（两相）未断开或在并列合闸时一相（两相）未合上。
发电机发生非全相运行会产生负序电流, 负序电流会产生转速两倍于发电机转速的交流磁场, 而引起发电机转子表面发热、振动, 使发电机转子损坏。
这种运行方式处理难度大、影响面广, 经常造成与系统解列, 影响系统的稳定运行。
因此, 有效的预防措施和减小事故造成的后果就显得极为重要。
2.预防发电机发生非全相运行的措施2.1 提高开关的检修质量是防止非全相运行的根本保证, 开关检修后验收要把好三级验收关。
2.2 无论开关一次或二次回路工作后, 跳合闸试验是检验开关的最好途径。
必须经过跳合闸试验合格后方可允许将开关投入运行。
2.3 加强非全相、三相位置不一致、失灵保护的维护检查工作, 在机组正常运行时各保护压板必须投入良好。
发现异常及时汇报, 联系继保人员立即检查处理。
2.4 合、断发电机主开关时, 必须到就地确认开关实际位置与开关状态相符。
2.5 当前SF6 开关均采用分相操作。
因此, 应加强控制回路的检查、维护工作。
2.6 事故一般出现在并网和解列过程中, 因此操作人员必须精力集中, 密切监视发电机定子三相电流平衡, 负序电流正常, 无异常光字报警。
3. 事故处理原则3.1 处理过程中应沉着冷静, 准确判断事故性质。
3.2 尽量减少负序电流的作用时间, 以减小其对发电机的危害程度。
3.3 在此过程中, 尽量保持汽轮机3000转不打闸, 锅炉稳定。
3.4 在汽轮机保持3000 转的情况下, 尽量恢复发电机的励磁电流, 使发电机定子三相电流为零。
3.5 若经重新并列或就地打跳未断开开关不成功, 立即进行220KV 母线倒闸操作然后用母联212 开关将发电机与系统解列, 且注意非全相运行时间不宜太长。
3.6 若保护动作使220KV 系统解列, 待将故障开关隔离后立即优先恢复系统正常方式运行。
3.7 对发电机进行全面检查, 确认无异常并经公司主管领导同意后方可重新将发电机与系统并列。
4. 发电机非全相运行事故处理500KV 系统运行方式: 曲曲线运行, 500KV 系统至少有一串开关成串运行。
220KV系统运行方式：I母上运行的负荷：#1启备变205开关、#1发变组201开关、曲沾I回295开关H母运行的负荷：#2启备变206开关、#2发变组202开关、曲沾H回292开关、曲曲线294 开关、母联212开关在合4.1 解列时：发电机主开关非全相运行, 主变中性点刀闸在合位。
现象：a、开关”母线侧断路器三相不一致保护动作”、”断路器非全相运行”光字牌亮;b、发电机主开关绿灯发平光;c、发电机定子三相电流表指示不平衡, 负序电流有指示;d、就地检查发电机开关有一相或两相未断开;e、发电机转速、频率、电压波动。
状态分析：a、发电机此时处于单相电动机运行状态;b、发电机受损程度与负序电流及负序电流作用时间成正比, 定子电流指示愈大、负序电流愈大;c 、若负序电流闭锁元件闭锁非全相保护不动作, 运行人员力争做到有功到零、无功到零、定子三相电流到零, 监视各部温度部超限, 记录时间, 保证不失磁、不逆功率。
处理:a、保持机、炉系统稳定运行;b 、调整有功、无功到零, 监视定子电流到零、负序电流近零不超过8%;c 、加强监视发电机各部温度, 力争较短的时间将故障开关隔离;d 、立即到升压站手动打跳发电机主开关未跳闸相, 若成功则继续执行解列操作;e、手动打跳发电机主开关不成功, 并设法经过倒闸操作将发电机主开关所在母线的其它负荷转移, 用母联212 开关将其与系统隔离f、在处理过程中, 若失灵保护动作使系统解列, 立即消除故障点尽快恢复系统正常运行。
4.2 并列时: 发电机主开关发生非全相并列, 主变中性点刀闸在合位。
现象:a、发电机主开关”母线侧断路器三相不一致保护动作”、”断路器非全相运行”光字牌亮;b 、发电机主开关红灯发平光;c、发电机定子三相电流表指示不平衡, 负序电流有指示;d 、就地检查发电机主开关有一相或两相在断开位置;e、发电机转速、频率、电压波动。
状态分析:a、发电机此时处于单相电动机运行状态;b 、发电机受损程度与负序电流及负序电流作用时间成正比, 定子电流指示愈大、负序电流愈大;c 、若负序电流闭锁元件闭锁非全相保护不动作, 运行人员力争做到有功到零、无功到零、定子三相电流到零, 监视各部温度部超限, 记录时间, 保证不失磁、不逆功率。
