2016电控班《机械与电气识图》教案设计

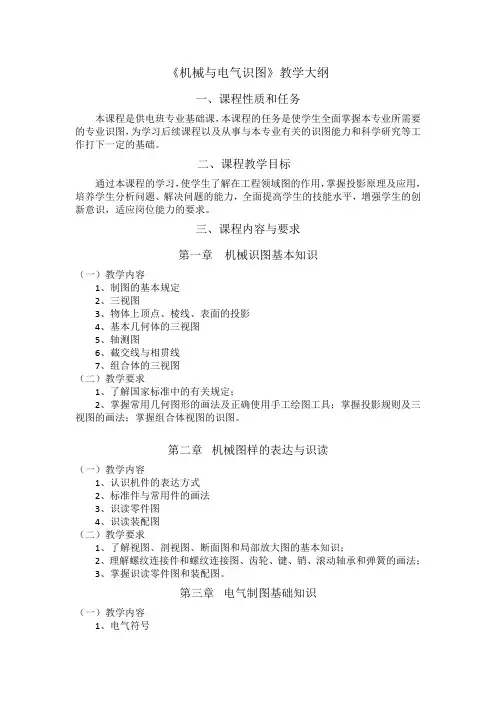

《机械与电气识图》教学大纲一、课程性质和任务本课程是供电班专业基础课，本课程的任务是使学生全面掌握本专业所需要的专业识图，为学习后续课程以及从事与本专业有关的识图能力和科学研究等工作打下一定的基础。

二、课程教学目标通过本课程的学习，使学生了解在工程领域图的作用，掌握投影原理及应用，培养学生分析问题、解决问题的能力，全面提高学生的技能水平，增强学生的创新意识，适应岗位能力的要求。

三、课程内容与要求第一章机械识图基本知识（一）教学内容1、制图的基本规定2、三视图3、物体上顶点、棱线、表面的投影4、基本几何体的三视图5、轴测图6、截交线与相贯线7、组合体的三视图（二）教学要求1、了解国家标准中的有关规定；2、掌握常用几何图形的画法及正确使用手工绘图工具；掌握投影规则及三视图的画法；掌握组合体视图的识图。

第二章机械图样的表达与识读（一）教学内容1、认识机件的表达方式2、标准件与常用件的画法3、识读零件图4、识读装配图（二）教学要求1、了解视图、剖视图、断面图和局部放大图的基本知识；2、理解螺纹连接件和螺纹连接图、齿轮、键、销、滚动轴承和弹簧的画法；3、掌握识读零件图和装配图。

第三章电气制图基础知识（一）教学内容1、电气符号2、电气制图的一般规则和基本表示方法（二）教学要求1、掌握电气制图中图形符号、文字符号、项目代号的基本知识；2、学习电气制图的一般规则，电气图的基本表示方法和连接线的基本表示法。

第四章基本电气图（一）教学内容1、概略图、框图和二进制逻辑功能图2、电路图3、接线图和接线表4、电气位置图5、建筑电气安装平面图6、印制板图（二）教学要求1、掌握常用电气图的绘制规则和基本表达方式；2、掌握常用电气图的识读技能和基础知识。

第五章Protel2004简介（一）教学内容1、用Protel2004绘制电路原理图2、用Protel2004绘制印制电路板图（二）教学要求1、掌握Protel2004软件的基本使用方法；2、练习使用Protel2004绘制电路图原理图和印制板图。

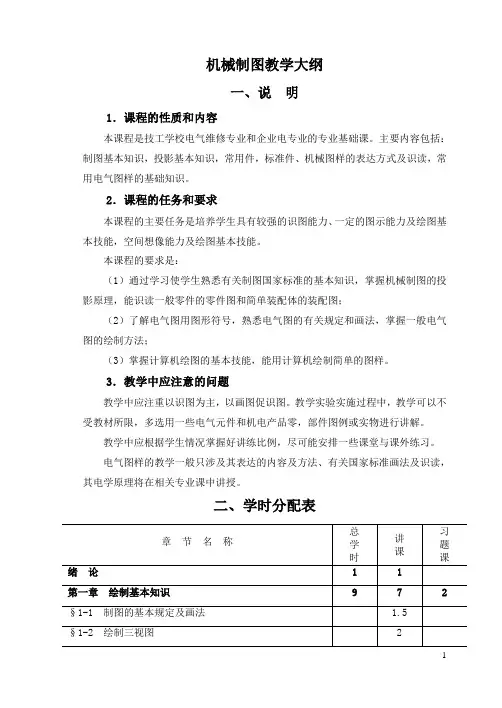

机械制图教学大纲一、说明1．课程的性质和内容本课程是技工学校电气维修专业和企业电专业的专业基础课。

主要内容包括：制图基本知识，投影基本知识，常用件，标准件、机械图样的表达方式及识读，常用电气图样的基础知识。

2．课程的任务和要求本课程的主要任务是培养学生具有较强的识图能力、一定的图示能力及绘图基本技能，空间想像能力及绘图基本技能。

本课程的要求是：（1）通过学习使学生熟悉有关制图国家标准的基本知识，掌握机械制图的投影原理，能识读一般零件的零件图和简单装配体的装配图；（2）了解电气图用图形符号，熟悉电气图的有关规定和画法，掌握一般电气图的绘制方法；（3）掌握计算机绘图的基本技能，能用计算机绘制简单的图样。

3．教学中应注意的问题教学中应注重以识图为主，以画图促识图。

教学实验实施过程中，教学可以不受教材所限，多选用一些电气元件和机电产品零，部件图例或实物进行讲解。

教学中应根据学生情况掌握好讲练比例，尽可能安排一些课堂与课外练习。

电气图样的教学一般只涉及其表达的内容及方法、有关国家标准画法及识读，其电学原理将在相关专业课中讲授。

二、学时分配表三、课程内容及要求绪论教学要求：认识立体图、零件图、装配图、电气图，了解本课程的特点，掌握学习方法。

教学内容：1．立体图的概念2．图样的概念3．零件图的概念4．装配图的概念5．电气图的概念教学建议：讲授时，注意结合本专业相关课程列举实例阐述本课程的工具作用，以激发学生的学习兴趣。

第一章绘制简单形体的三视图教学要求：1．了解图线和投影的基本知识。

2．掌握三视图的画法及投影规律，培养绘制形体三视图的能力。

3．掌握基本几何体的三视图及尺寸标注，培养基本几何体的三视图和在其三视图上标注尺寸的能力。

4．掌握各种位置直线、平面的名称及投影规律。

教学内容：§1-1 制图的基本规定及画法§1-2 绘制三视图§1-3 绘制基本几何体的三视图§1-4 求作形体表面上点、线、面的投影教学建议：1．本章是机械制图的重点内容，学生的学习效果直接影响着对后续内容的学习。

思考讨论，说出自己的看法
学习主视图选择的原则
确定其他视图
分析本课所提出的任务中轴的用途
分析轴的结构特点
分析完成此任务的步骤
5
10
10
10
3
3
5
教 与 学 互 动 设 计
教 师 活 动 内 容
学生活动内容
时间
4、其他视图选择
由于主体结构是回转体，所以对于简单的轴套类零件，在主视图中注出相应的直径尺寸“ϕ”与长度尺寸后，一般不必再选用其他视图表达。对于主视图中没有表达清楚的其他结构,如键槽、退刀槽、孔等，可采用断面图、局部视图或局部放大图等进行补充表达。
参照下图所示齿轮轴立体图,绘制其零件图。
根据齿轮轴立体图，分析其结构特点，合理确定表达方案，运用零件图的相关知识，绘制齿轮轴零件图。
二、任务分析
从上图可以看出，齿轮轴为同轴线的不同直径的回转体，轴上有一处键槽。零件主要结构形状是回转体，只需一个基本视图—主视图。除主视图外，再加上一个局部视图来补充表达键槽局部结构。因轴套类零件大部分在车床上加工，所以将轴线水平放置来画主视图，便于加工时图物对照，这样不仅符合加工位置要求，也基本符合轴的工作位置和形状特征原则。通常将轴的大端朝左，小端朝右，轴上的键槽、孔可朝前或朝上，形状和位置表达明确。
（四）、零件上常见的工艺结构
1、倒角和倒圆
2、退刀槽和砂轮越程槽
3、钻孔结构
4、铸件壁厚
5、铸造圆角和拔模斜度
6、凸台和凹坑
作用：减少机械加工量及保证两表面接触良好。
（5）、零件表面过渡圆角的画法
在铸件和锻造零件上，两表面相交处一般都有小圆角光滑过渡。由于这个原因，零件表面之间的交线消失了，使图形表达的零件结构显得含糊不清。为了方便看图，画图时按照没有圆角时的交线位置，示意地画出消失的交线，称为过渡线。由于零件的结构形状和尺寸大小不同，过渡线的画法也不相同。

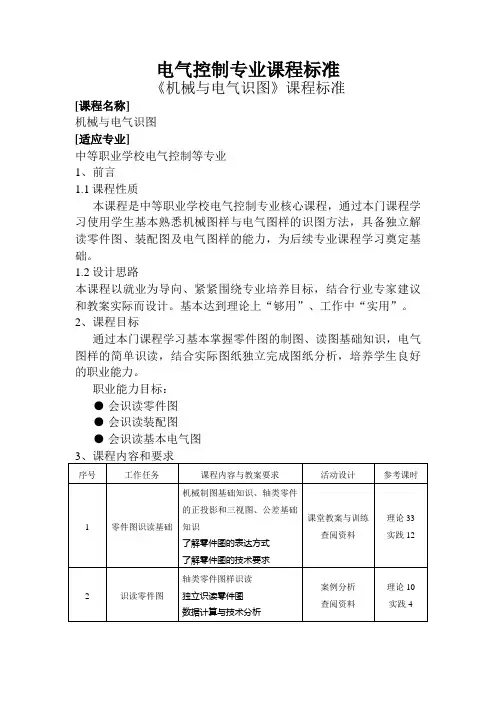

电气控制专业课程标准
《机械与电气识图》课程标准
[课程名称]
机械与电气识图
[适应专业]
中等职业学校电气控制等专业
1、前言
1.1课程性质
本课程是中等职业学校电气控制专业核心课程，通过本门课程学习使用学生基本熟悉机械图样与电气图样的识图方法，具备独立解读零件图、装配图及电气图样的能力，为后续专业课程学习奠定基础。

1.2设计思路
本课程以就业为导向、紧紧围绕专业培养目标，结合行业专家建议和教案实际而设计。

基本达到理论上“够用”、工作中“实用”。

2、课程目标
通过本门课程学习基本掌握零件图的制图、读图基础知识，电气图样的简单识读，结合实际图纸独立完成图纸分析，培养学生良好的职业能力。

职业能力目标：
●会识读零件图
●会识读装配图
●会识读基本电气图
4、实施建议
4.1教材选用与编写：教材选用以机械及电气识图为主要内容、适用于中等职业数控专业、机加工技术专业、机电一体化专业和电气控制专业的教材；教材编写紧紧围绕专业培养目标，以工程教案形式进行设计，按必需、够用、简化理论、注重实践、便于理解的原则，循序渐进地设计教案内容。

4.2教案建议
1）贯彻任务引领的教案原则，以综合职业能力培养为目标，注重学生兴趣培养；
2）坚持学生为主体、教师为主导的原则，充分发挥学生的主观能动性和创新精神；
3）结合加工实际进行教案设计；
4）注重学生道德品质与职业素养的培养。

4.3教案评价
1）建立过程评价与目标评价并重、理论评价与实践评价结合的评价机制；
2）充分考虑学生的个性差异，发挥评价的激励作用，增加学生自信心，提高学生学习兴趣。
