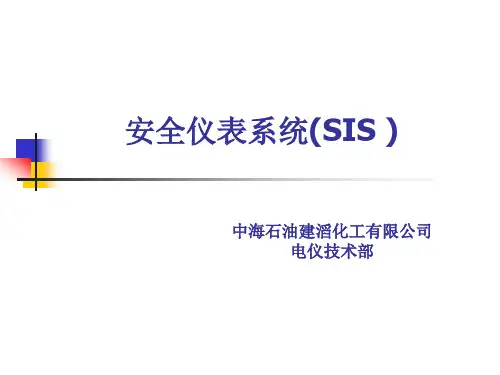

安全仪表系统(SIS )
中海石油建滔化工有限公司 电仪技术部
化工有限公司安全仪表系统SIS(PPT77 页)
化工有限公司安全仪表系统SIS(PPT77 页)
1 什么是安全仪表系统?
化工有限公司安全仪表系统SIS(PPT77 页)
化工有限公司安全仪表系统SIS(PPT77 页)
SIS可以包括或不包括软件 SIS的一部分也可能是人的动作
化工有限公司安全仪表系统SIS(PPT77 页)
化工有限公司安全仪表系统SIS(PPT77 页)
SIS安全仪表系统
如图2所示,这是一个气液分离容器A液位控制的安 全仪表功能回路图。对这个安全仪表功能完整的描述 是:当容器液位开关达到安全联锁值时,逻辑运算器 (图3)使电磁阀2断电,则切断进调节阀膜头信号, 使调节阀切断容器A进料,这个动作要在3秒内完成, 安全等级必须达到SIL2。这是一个安全仪表功能的 完整描述,而所谓的安全仪表系统,则是类似一个或 多个这样的安全仪表功能的集合。
化工有限公司安全仪表系统SIS(PPT77 页)
化工有限公司安全仪表系统SIS(PPT77 页)
图1 SIS的构成
下图为由PES构成的SIS
检测单元
输入模块
PES 控制模块
输出模块
执行单元
化工有限公司安全仪表系统SIS(PPT77 页)
化工有限公司安全仪表系统SIS(PPT77 页) 化工有限公司安全仪表系统SIS(PPT77 页)
1 什么是安全仪表系统?
在IEC61508 中,SIS被称为安全相关系统(Safety Related System),将被控对象称为被控设备(EUC)。
IEC61511将安全仪表系统SIS定义为用于执行一个或多个安全仪 表功能(Safety Instrumented Function,SIF)的仪表系统。SIS是由 传感器(如各类开关、变送器等)、逻辑控制器、以及最终元件 (如电磁阀、电动门等)的组合组成,如图1所示。
