净化过滤器知识
基本常识

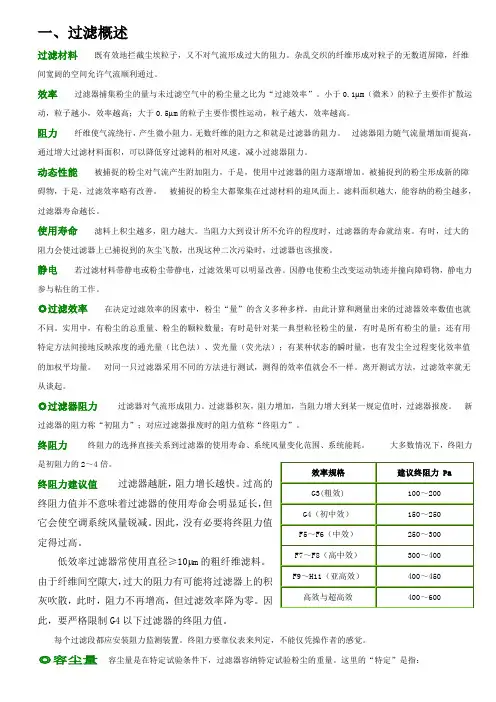

◎过滤概述
过滤材料
既有效地拦截尘埃粒子，又不对气流形成过大的阻力。杂乱交织的纤维形成对粒子的无数道屏障，纤维间宽阔的空间允许气流顺利通过。
效率
过滤器捕集粉尘的量与未过滤空气中的粉尘量之比为“过滤效率”。小于0.1?m（微米）的粒子主要作扩散运动，粒子越小，效率越高；大于0.5?m的粒子主要作惯性运动，粒子越大，效率越高。
阻力
纤维使气流绕行，产生微小阻力。无数纤维的阻力之和就是过滤器的阻力。
过滤器阻力随气流量增加而提高，通过增大过滤材料面积，可以降低穿过滤料的相对风速，减小过滤器阻力。
动态性能
被捕捉的粉尘对气流产生附加阻力，于是，使用中过滤器的阻力逐渐增加。被捕捉到的粉尘形成新的障碍物，于是，过滤效率略有改善。
被捕捉的粉尘大都聚集在过滤材料的迎风面上。滤料面积越大，能容纳的粉尘越多，过滤器寿命越长。
使用寿命
滤料上积尘越多，阻力越大。当阻力大到设计所不允许的程度时，过滤器的寿命就结束。有时，过大的阻力会使过滤器上已捕捉到的灰尘飞散，出现这种二次污染时，过滤器也该报废。静电
若过滤材料带静电或粉尘带静电，过滤效果可以明显改善。因静电使粉尘改变运动轨迹并撞向障碍物，静电力参与粘住的工作。
◎过滤效率
在决定过滤效率的因素中，粉尘“量”的含义多种多样，由此计算和测量出来的过滤器效率数值也就不同。实用中，有粉尘的总重量、粉尘的颗粒数量；有时是针对某一典型粒径粉尘的量，有时是所有粉尘的量；还有用特定方法间接地反映浓度的通光量（比色法）、荧光量（荧光法）；有某种状态的瞬时量，也有发尘全过程变化效率值的加权平均量。
对同一只过滤器采用不同的方法进行测试，测得的效率值就会不一样。离开测试方法，过滤效率就无从谈起。
◎过滤器阻力
过滤器对气流形成阻力。过滤器积灰，阻力增加，当阻力增大到某一规定值时，过滤器报废。
新过滤器的阻力称“初阻力”；对应过滤器报废时的阻力值称“终阻力”。
终阻力
终阻力的选择直接关系到过滤器的使用寿命、系统风量变化范围、系统能耗。
大多数情况下，终阻力是初阻力的2～4倍。
终阻力建议值
效率规格建议终阻力Pa
G3(粗效) 100～200
G4（初中效）150～250
F5～F6（中效）250～300
F7～F8（高中效）300～400
F9～H11（亚高效）400～450
高效与超高效400～600
过滤器越脏，阻力增长越快。过高的终阻力值并不意味着过滤器的使用寿命会明显延长，但它会使空调系统风量锐减。因此，没有必要将终阻力值定得过高。
低效率过滤器常使用直径≥10?m的粗纤维滤料。由于纤维间空隙大，过大的阻力有可能将过滤器上的积灰吹散，此时，阻力不再增高，但过滤效率降为零。因此，要严格限制G4以下过滤器的终阻力值。
每个过滤段都应安装阻力监测装置。终阻力要靠仪表来判定，不能仅凭操作者的感觉。◎容尘量
容尘量是在特定试验条件下，过滤器容纳特定试验粉尘的重量。这里的“特定”是指：
a. 标准试验风洞，以及相关试验与测量设备；
b. 比实际大气粉尘颗粒大得多的标准“道路尘”；
c. 委托方与试验方商定、或标准规定的试验方法与计算方法；
d. 委托方与试验方商定的终止试验的条件。
容尘量与过滤器实际容纳粉尘的重量没有直接对应关系，孤立的容尘量数据对用户没有任何意义。
◎可吸入颗粒物
空气中的大颗粒粉尘被人的鼻腔阻拦，小颗粒粉尘可能随气流进入气管和肺部，这些粉尘被气管和肺部的“巨噬细胞”吞食并消化，巨噬细胞吃不净的那些细菌和病毒还会被白血球消灭掉。
人的鼻子的鼻毛、分泌物和黏膜可以将大多数大于10?m的粉尘过滤掉，只有小于10?m 的颗粒物才会随气流进入气管和肺部。因此，人们将“可吸入颗粒物”定义为“空气中≤10?m的颗粒物”。
空气中的全部粉尘量为“总悬浮颗粒物”，去掉10?m以上的颗粒物，剩下的就是“可吸入颗粒物”，技术上标为TM10。我们经常听到的“可吸入颗粒物”就是这个TM10。如果将5?m以上的颗粒物去掉，剩下的“可吸入颗粒物”为TM5。
可吸入颗粒物与健康效应
浓度mg/m3 健康效应
总悬浮颗粒物可吸入颗粒物
>0.29 >0.20 免疫功能改变的阈浓度，居民呼吸道疾病患病率开始增加。
0.21 0.15 居住区空气日平均最高允许浓度。
<0.16 <0.11 不引起小学生免疫功能改变的阈下浓度，不引起人群呼吸道患病率增加。
◎化学过滤器
化学过滤器清除空气中的气体污染物。在通风和空调领域，化学过滤器使用活性炭作为主要过滤材料。化学过滤器典型应用场所有：芯片厂、核工业、飞机场、环保、博物馆等，有些家电中也使用了化学过滤材料。
化学过滤原理
化学过滤器有选择性地吸附有害气体分子，而不是像普通过滤器那样机械地清除杂质。
活性炭材料中有大量肉眼看不见的微孔，其中绝大部分微孔的孔径在5?～500?之间，单位材料中微孔的总内表面积可高达700～2300m2/g，也就是说，在一个米粒大小的活性炭颗粒中，微孔的内表面积相当于一个大客厅内墙面的大小。
没有明显化学反应的吸附称为物理吸附，这种吸附主要靠的是范德瓦尔斯力。空气中沸点高（常温或更高）的游离分子接触活性炭后，有些在微孔中凝聚成液体并因毛细管原理呆在那，有些填满与分子尺寸相当的微孔而与材料成为一体。大气中的氮气、氧气、二氧化碳、氢气、氩气等主要成分的沸点都很低，活性炭吸附不了它们。普通活性炭是疏水性材料，所以对水蒸汽的吸附能力也有限。此外，活性炭还能吸附某些空气微生物并杀死它们。
经化学处理而使材料与有害气体产生化学反应的吸附称化学吸附。活性炭靠范德瓦尔斯力抓到气体分子，材料上的化学成分与污染物起反应，生成固体成分或无害的气体。进行化学处理的主要方法是在活性炭中均匀地掺入特定的试剂，所以经化学处理的活性炭也称“浸渍炭”。
使用过程中，吸附能力会不断减弱，当减弱到某一程度，过滤器报废。如果仅为物理吸附，用加热或水蒸汽熏蒸的办法可使有害气体脱离活性炭，使活性炭再生。
活性炭材料
活性炭材料分颗粒炭、纤维炭、粉炭。
纤维活性炭由含碳有机纤维制成。它的孔径小（<50?）、吸附容量大、吸附快、再生快。常用的纤维基材有酚醛、植物纤维、聚丙烯腈、沥青。
吸附性能
吸附容量。单位活性炭所能吸附污染物的最大量称吸附容量。不同材料的吸附容量会不同；同一材料对不同气体的吸附容量会不同；温度、背景浓度改变，吸附容量也会变化。
滞留时间。空气在活性炭层中逗留的时间称滞留时间。滞留时间越长，吸附越充分。为保持足够的滞留时间，炭层要足够厚，过滤风速要尽可能低。
使用寿命。新的活性炭吸附效率高，使用中效率不断衰减，当过滤器下游有害气体接近允许的浓度极限时，过滤器报废。报废前的使用时间就是使用寿命，也称有效防护时间。
选择性。一般说来，在物理吸附中易被吸附的有：分子量大的气体、沸点高的气体、挥发性有机气体。若活性炭经化学浸渍，还可以清除平时难以对付的气体，或突出对某类气体的吸附能力。
活性炭过滤器的选用
影响活性炭过滤器吸附效果和使用寿命的主要因素有：污染物的种类和浓度、气流在过滤材料中的滞留时间、空气的温度和湿度。
实际选用时，要根据污染物种类、浓度和处理风量等条件，确定过滤器形式和活性炭种类。
活性炭过滤器的上下游均应有好的除尘过滤器，其效率规格应不低于F7。上游过滤器防止灰尘堵塞活性炭材料；下游过滤器拦住活性炭本身的发尘
过滤效率
试验方法
计重法Arrestance
试验尘源为大粒径、高浓度标准粉尘。粉尘的主要成分是经筛选的、规定地区的浮尘，再掺入规定量的细碳黑和短纤维。大多数国家规定使用美国亚利桑那荒漠地带的“道路尘”（Arizona Road Dust），中国标准曾规定使用黄土高原某村落的尘土，日本标准规定使用源于日本的“关东亚黏土”。测量的“量”为粉尘重量。
过滤器装在标准试验风洞内，上风端连续发尘。每隔一段时间，测量穿过过滤器的粉尘重量或过滤器上的集尘量，由此得到过滤器在该阶段按粉尘重量计算的过滤效率。最终的计重效
率是各试验阶段效率依发尘量的加权平均值。
计重法试验的终止试验的条件为：约定的终阻力值，或效率明显下降时。这里的所谓“约定”是指客户与试验者间的约定，或试验者自己的规定。显然，约定终止试验的条件不同，计重效率值就不同。
终止试验时，过滤器容纳试验粉尘的重量称为“容尘量”。
计重法用于测量低效率过滤器，那些过滤器一般用于中央空调系统中的预过滤。
计重法试验是破坏性试验，不能用于制造厂的日常产品性能检验。
相关标准：美国ANSI/ASHRAE 52.1-1992，欧洲EN779-1993，中国GB12218-89。
比色法Dust-spot
试验台和试验粉尘与计重法所用相同。粉尘“量”为采样点高效滤纸的通光量。
在过滤器前后采样，采样头上有高效滤纸，显然，过滤器前后采样点高效滤纸的污染程度会不同。试验中，每经过一段发尘试验，测量不发尘状态下过滤器前后采样点高效滤纸的通光量，通过比较滤纸通光量的差别，用规定计算方法得出所谓“过滤效率”。最终的比色效率是试验全过程各阶段效率值依发尘量的加权平均值。
终止试验的条件与计重法条件相似：约定的终阻力值，或效率明显下降时。
比色法用于测量效率较高的一般通风用过滤器，空调系统中的大部分过滤器属于这种过滤器。比色法曾是国外通行的试验方法，这种方法逐渐被计数法所取代。
严格的比色法是破坏性试验。
相关标准：美国ANSI/ASHRAE 52.1-1992，欧洲EN 779-1993。
大气尘计数法
尘源为自然大气中的“大气尘”。粉尘的“量”为大于等于某粒径的全部颗粒物个数。测量粉尘的仪器为普通光学或激光尘埃粒子计数器。效率值为新过滤器的初始效率。
名称解释
A，B，C ，D
集成电路制造业对气载分子污染物的分类。A代表酸性气体（Acids），B代表碱性气体（Bases），C代表可凝聚化合物（Condensables），D代表其它掺杂气体（Dopants）。Absolute Filter，绝对过滤器
早期国外某公司为有隔板高效过滤器起的商品名，对应过滤效率99.97%（0.3mm DOP）。AC fine (Air Cleaner Test Dust, fine)，AC细灰
美国规定用于过滤与除尘设备性能试验的标准粉尘，除中国和日本之外各国通用。该粉尘取自美国亚利桑那荒漠地区，俗称Arizona Road Dust。
在AC细灰中掺入规定量的短纤维和碳黑，就成了过滤器试验常用的ASHRAE标准粉尘。国际标准化组织ISO规定用AC细灰测量汽车滤清器的过滤效果。
Aerosol，气溶胶
固体或液体颗粒物与气体形成的一种相对稳定的悬浮体系。
国际上，搞过滤理论的人多数参与气溶胶学会的活动，但搞过滤应用的人更喜欢在暖通空调行业扎堆儿。
AFI (Air Filter Institute)，美国空气过滤研究所
过滤效率的试验方法计重法和比色法首先由AFI使用，有人称AFI效率。若见到“AFI效率”，你要自己判别是计重效率（Arrestance）还是比色效率（Dust-spot）。
AHU (Air Handling Unit)，中央空调器
中央空调是最经常见到空气过滤器的地方。
Air Filter，空气过滤器
用在中央空调和洁净室时，称为空气过滤器；用在活塞发动机和小型空压机上，它叫空气滤清器。
AMC（Airborne Molecular Contaminant），气载分子污染物
半导体制造业对分子污染物的称呼。
Arrestance，计重效率
对低效率过滤器采用计重法得出的效率。
ASHRAE Efficiency
用美国采暖、制冷与空调工程师协会标准ASHRAE 52.1规定方法测出的效率。一般指的是比色法（dust-spot）效率，有时也称NBS效率、AFI效率。
b值
描述液体过滤材料和液体过滤器过滤效果的一个常用参数。b值也称过滤比。b值是透过率的倒数，与过滤效率的关系为：过滤效率= 1 – 1/b
b5 = 200，表示粒径为5mm的颗粒，200个中有一个透过。
Cellulose Media，木浆滤纸
以木质纤维（木浆）为主要原料的过滤纸。木浆滤纸是制作滤清器的最常见过滤材料。Chemical Filter，化学过滤器
在空调领域，化学过滤器一般指的就是活性炭过滤器。
CNC（Condensation Nucleus Counter）凝结核计数器
以微小粉尘为核，凝结了其它物质，使颗粒增大，仪器就可以检测到它。在过滤器的试验中CNC可用于高效过滤器的扫描试验、滤材的检测。
Deep-Pleat
对传统有隔板过滤器的习惯称呼。
DOP 邻苯二甲酸二辛酯
DOP为塑料工业一种常用增塑剂，也是一种常见清洗剂。
用0.3mm的DOP液滴做粒子，测量高效过滤器得出的过滤效率称为“DOP效率”。
Dust-Spot，比色法
多年来国际流行的，对一般通风用过滤器的测试方法。
Efficiency
过滤效率
Fiberglass，玻璃纤维
常见过滤材料。
FFU (Fan Filter Unit)
自带风机的高效过滤单元。当代集成电路生产中高洁净度厂房流行过滤装置。
G，F，H，U
欧洲对过滤器的分类代号，用的是德语字头。G代表Grob，F代表Fein，H为HEPA，U 为ULPA。
GMP (Good Manufacture Practice)，药品生产质量管理规范
GMP是制药厂必须执行的强制性标准。
HEPA (High Efficiency Particulate Air) Filter，高效过滤器
对0.3mm尘埃粒子过滤效率≥99.97%，并且经过规定方法检验合格的过滤器。
家用电器中的HEPA是一般指用HEPA滤纸制作的过滤器。
HEPA Diffuser，高效过滤风口
装有高效过滤器的非均匀流洁净室送风装置。
HEPA Panel
洁净室用无隔板高效过滤器的习惯叫法。
IAQ (Indoor Air Quality)
室内空气品质
MPPS (Most Penetratiable Particulate Size)，最易穿透粒径
测量过滤器对最难过滤颗粒物过滤效率的一种扫描测试方法。
Mini-Pleat
无隔板过滤器的习惯称呼。有时也称为Close-pleated。
NBS (National Bureau of Standard)，美国国家标准局
早期的美国国家标准局曾将AFI的计重法和比色法定为国家标准。
Particle Efficiency，计数效率
用粒子计数器测量的过滤器效率。
PE（Polyester），聚酯
在过滤行业，指聚酯类化学纤维，例如涤纶纤维。
PP (Polypropylene)，聚丙烯，丙纶
在过滤行业，常指带静电（驻极体）的超细聚丙烯纤维过滤材料。
Pre-filter，预过滤器
对下一级过滤器起保护作用的过滤器。预过滤器可以有各种形式和效率规格。
PTFE 聚四氟乙烯
在过滤行业，PTFE滤材指用驻极体聚四氟乙烯纤维制成的高效过滤材料。PTFE滤材是是一种新兴过滤材料，它没有微量挥发物，强度好，目前的缺点是价格高。
Pulse-jet Filter，自洁式过滤器
带有压缩空气脉冲反吹清灰装置的过滤器和除尘器。
Resistance
过滤器阻力。有时也称Pressure Drop，Differential Pressure，DP。
Sick Building Syndrome，建筑致病症状
室内空气差经常被认为是致病元凶。
Synthetic Media
化学纤维滤材，又称其为合成纤维。
ULPA (Ultra Low Penetration Air) Filter 超高效过滤器
对0.1～0.2mm粒子过滤效率≥99.999%的过滤器（美国）。
对MPPS效率≥99.9995%的过滤器（欧洲）。
对0.12mm粒子过滤效率≥99.999%的过滤器（美国早期）。
Van de Waals Force，范德瓦尔斯力
分子与分子，分子团与分子团表面间的一种引力包括取向力、诱导力、色散力。粉尘粘在过滤介质上，主要靠的是范德瓦尔斯力。活性炭过滤器吸附化学污染物时，靠的也是范德瓦尔斯力。
Ventilation Filter
泛指一般通风用过滤器，以区别洁净室用高效过滤器。有时也称Ashrae Filter。
VOCs（Volatile Organic Compounds），挥发性有机化合物
空调行业指空气中的分子污染物。集成电路行业又叫AMC
单位换算
?，埃
1? = 10-8cm = 10-10m
?是光波长度和分子直径的常用计量单位。当讨论粉尘表面与其它表面间的范德瓦耳斯引力时，也用?来计量表面间的距离。气体分子的直径约为3?。从长度单位上讲，?比纳米小一个数量级。
?与取自瑞典科学家?ngstr?m（1814-1874）的名字，?的正确发音为“欧”、“埃”。
cfm（cubic foot per minute），立方英尺/分钟
英制风量单位，1 cfm ≈ 1.7 m3/h
特别地：2000 cfm = 3400 m3/h
英国人已经不用英制了。美国人和日本人有时仍用英制单位。
℉(Fahrenheit)，华氏温标
华伦海特（1686-1736）确定了三个温度固定点：海水结冰时为零度、人的体温为96度、水结冰时为32度。在现代温标中，纯净水的冰点0℃=32℉，沸点100℃=212℉。
北美国家仍使用华氏温标。
fpm (foot per minute)，英尺/分钟
英制风速单位，1000 fpm ≈ 5.08 m/s
mbar (millibar)，毫巴
气压单位，有时用于过滤器阻力，1 mbar = 100 Pa = 10 mm WG
mg (milligram)，毫克
1mg = 0.001g
空气中的粉尘浓度常以mg/m3来度量。
mil，密耳
1 mil = 0.001英寸= 0.0254 mm
薄板厚度的英制计量单位，美国一些厂家仍使用这一单位计量滤纸厚度。
? m (micrometer)，微米
1? m = 0.001mm
过滤行业中描述粉尘粒度和纤维直径时最常用的尺寸单位。
nm (nanometer)，纳米
1nm = 0.001? m
当某些材料的尺寸小到以纳米来度量时，有关这些材料的制作、测量、利用的技术称“纳米技术”。
Nm3/h，标立/小时
空气流量单位，与燃气轮机和空压机入口过滤器打交道时常用单位。
工程上，1标立为一个大气压（0.1013MPa），0℃，1立方米体积的干空气的质量。
涉及民航和气象时，人们使用“国际标准大气”，它是指一个大气压，15℃的空气，它与工程大气压在温度上有点差别。
Pa (Pascal)，帕
压力单位，常用于过滤器阻力。
1 Pa = 1 N/m
2 ≈ 0.1 mm WG = 0.1 kg/m2
ppm（parts per million），百万分之一
评价化学污染物浓度的常用单位。更微量的单位为ppt（parts per trillion），即万亿分之一（1×10-12）。当用污染物的分子数量计量浓度时，标为pptm（parts per trillion molar）。tex，特克斯
纤维粗细程度的法定计量单位。tex数为每1000米长纤维的克重，1/10 dtex为分特。过去
的计量单位为“旦”（Denien，D），又读“代”，D数为每9000米长纤维的克重。
生产过滤材料的化纤行业提到纤维粗细时讲代或分特，不讲微米。如果化纤原材料的比重是1，那么1D相当于纤维直径11.9? m，而直径1? m的纤维相当于0.007D。
WG (Water Gauge)，水柱
压差代号，常用于过滤器阻力。
1 mm WG ≈ 10Pa，1 in WG ≈ 250Pa。
毫米水柱有时也标为mmH2O。
防火等级
◎美国防火等级
过滤器的防火等级，美国UL保险商试验所标准，UL-900-1997
二级（Class 1）
过滤器（干净时）遇明火不燃烧，仅散发极微量的烟雾。
二级（Class 2）
过滤器（干净时）遇明火轻微燃烧，或散发有限的烟雾，或两者同时发生。
过滤器结构与防火分类，美国环境科学与技术研究所IES-RP-CC001.3-1993
第一类（Grade 1）：
不燃结构，能承受恶劣的环境，结构坚固。主要用于军事、原子能、重要工业。
满足美国军用标准MIL-F-51068。
第二类（Grade 2）：
阻燃结构，经耐水试验、耐低温试验、以及军用标准MIL-F-51068中的部分试验。
满足美国UL-586标准的试验（火焰试验）。
第三类（Grade 3）：
遇火不燃烧，仅散发微量烟雾。符合UL-900标准中的一级。
第四类（Grade 4）：
遇火轻微燃烧，或散发有限烟雾。符合UL-900标准中的二级。
第五类（Grade 5）：
阻燃材料结构，无助燃物质，遇火仅产生少量烟雾或不产生烟雾。用于洁净室顶送风或侧送风处的空气过滤。
第六类（Grade 6）：
用于无特殊防火要求和不十分重要的场所。
典型颗粒
洁净室
◎洁净度分级
1963年，美国洁净室标准FED-STD-209中，按每立方英尺中≥0.5mm粉尘数量的最高允许浓度，将洁净室分成若干等级，如100级、10,000级、100,000级。世界上许多国家都加以效仿。
1999年，国际标准化组织ISO颁布了一项国际标准《ISO14644-1 洁净室与受控洁净环境》
第一部分：空气洁净度分级。标准中采用了新的分级。
2001年，中国新颁布的洁净室设计标准中采用了ISO分级。
ISO洁净度等级以及与传统分级的对应关系
ISO14644
分级最高浓度极限（颗粒数/m3）近似对应
传统规格
0.1?m 0.2?m 0.3?m 0.5?m 1.0?m 5.0?m
ISO 1 10 2
ISO 2 100 24 10 4
ISO 3 1000 237 102 35 8 1
ISO 4 10000 2370 1020 352 83 10
ISO 5 100000 23700 10200 3520 832 29 100
ISO 6 1000000 237000 102000 35200 8320 293 1000
ISO 7 352000 83200 2930 10000
ISO 8 3520000 832000 29300 100000
ISO 9 35200000 8320000 293000
电子工业和制药业是与洁净室关系最密切的两个行业。ISO标准一出现，电子行业立刻改用ISO标准定义的洁净室级别，而制药业目前仍沿用老的洁净级别规定。中国1998年版GMP 规范中比前一版增加了个30万级。
中国GMP规定的洁净度
洁净级别尘粒最大允许数/m3 微生物最大允许数相当于
ISO分级
≥0.5?m ≥5?m浮游菌/m3 沉降菌/皿
100 3500 0 5 1 ISO5级
1000 35000 300 50 3 ISO6级
10000 350000 3000 100 3 ISO7级
100000 3500000 30000 500 10 ISO8级
300000 10000,000 90000 15
选型经验
◎合理确定各级过滤器效率
一般情况下，最末一级过滤器决定空气净化的程度，上游的各级过滤器只起保护作用，它保护下风端过滤器以延长其使用寿命，或保护空调系统以确保其正常工作。
空调设计中，应首先根据用户的洁净要求确定最末一级过滤器的效率，然后，选择起保护作用的过滤器，如果这级过滤器亦需保护，再在它的上风端增设过滤器。起保护作用的过滤器统称“预过滤器”。
应妥善匹配各级过滤器的效率。若相邻两级过滤器的效率规格相差太大，则前一级起不到保护后一级的作用；若两级相差不大，则后一级负担太小。
洁净室末端高效过滤器的使用寿命应为5～15年，影响使用寿命的最主要因素是预过滤器的优劣。
当使用“G～F～H～U”效率规格分类时，可方便地估计所需各级过滤器的效率。在G2～
H12中，每隔2～4档设置一级过滤器。例如：G4→F7→H10，其中，末端H10（亚高效）过滤器决定送风的洁净水平，F7保护H10，G4保护F7。
洁净室末端高效(HEPA)过滤器前要有效率规格不低于F8的过滤器来保护；超高效(ULPA)过滤器前可选用F9～H11的过滤器。中央空调本身应有效率规格不低于F5的过滤器来保护。
在无风沙、低污染地区，F7过滤器前可不设预过滤器；在城市中央空调系统中，G3～F6
是常见的初级过滤器。
究竟应设什么效率级别的预过滤器来保护后一级过滤器，这需要设计师和现场工程师将使用环境、备件费用、运行能耗、维护费用等因素综合考虑后决定。
实例
● 某100级洁净室，设置了F5→F8→H10→H13四级过滤，末端H13过滤器用了8年。
● 某洁净室高效过滤器前只有F5过滤器保护，用户每年都要更换高效过滤器。
● 重度污染城市的某新风净化系统中过滤器设置为G3→H10，系统运行半个月后H10过滤器报废。
● 某汽车喷漆流水线，过滤器设置为G3→F6→F5。其中，末端F5为屋顶满布的过滤材料，它仅起工艺要求的均流作用；F6决定了送风的净化水平。
要点末级过滤器的性能要可靠。
预过滤器的效率规格要合理。
初级过滤器的维护要方便。
◎典型场所过滤器的选取
场所主过滤
器效率常见过滤元件特殊要求说明
普通中央空调中的主过滤器F5～F7 袋式、无隔板过滤器过滤效率合理卫生，保护室内装潢，保护空调系统
普通中央空调中的预过滤器G3～F5 各种便宜、使用方便的过滤器容尘能力高，供货有保证保护空调系统，保护下一级过滤器
高档公共场所中央空调F7 袋式、无隔板过滤器防止风口黑渍，防止室内装潢褪色
机场航站楼F7 袋式、无隔板过滤器旅客第一印象
学校、幼儿园F7 袋式、无隔板过滤器防火特殊安全考虑
诊室与病房F7～F8 袋式、无隔板过滤器防止交叉传染
博物馆、图书馆F7 袋式、无隔板过滤器保护珍品
音像工作室F7 袋式、无隔板过滤器保护光学设备和制品
10万级、1万级非均匀流洁净室HEPA 有隔板、无隔板高效过滤器逐台测试，无易燃材料过滤器装在高效送风口内
100级洁净室HEPA
或ULPA 有隔板、无隔板高效过滤器出厂前经过逐台扫描检验洁净室末端
一般洁净室预过滤F8～H10 袋式、无隔板、有隔板过滤器保证末端过滤器正常使用寿命
芯片厂10级、1级洁净厂房ULPA 无隔板ULPA过滤器扫描检验，流速均匀，无挥发物当今对过滤器性能要求最高的过滤器
芯片厂10级、1级洁净厂房预过滤HEPA 无隔板、有隔板过滤器迎面风速高保证末端过滤
器的使用寿命为“一辈子”
制药行业30万级洁净厂房F8～H10
HEPA 袋式、无隔板、有隔板过滤器过滤器不含营养物末端过滤器可以设在中央空调器内负压洁净室排风过滤HEPA 无隔板、有隔板过滤器可靠禁止危险物品的排放
轿车涂装流水线主过滤器F4～F7 袋式过滤器不含硅酮，不掉毛，阻燃满足面漆无疵点，保护均流材料
轿车烤漆流水线主过滤器F6～F7 耐高温有隔板过滤器不含硅酮工艺要求
高要求静电喷涂生产车间F7～F8 袋式、无隔板过滤器不含硅酮，不掉毛保证外观无疵点核电站排风HEPA 有隔板、无隔板过滤器防火、耐冲击、专门机构认证
采用中央空调的机房、交换台、中控室F5～F7 袋式、无隔板过滤器防止因灰尘引起的散热不良和电路故障
采用柜式空调的机房、交换台、中控室G3～F5 简易的平板过滤器因场地限制，柜式空调很难采用其它形式的过滤器
化纤抽丝工序F8 袋式过滤器防止断丝
纺纱车间G4～F7 袋式过滤器，静电过滤器防止“煤灰纱”
食品工业F7 袋式、无隔板过滤器无营养物生产环境的卫生
洁净工作台，风淋室HEPA 有隔板、无隔板高效过滤器
轧钢主电机F7 袋式过滤器阻燃防止因粉尘造成的电机故障
卷烟厂中央空调F7 自洁式过滤装置，袋式过滤器国内烟草行业目前流行自洁式过滤装置家庭中央空调G3～G4 平板过滤器便宜、美观摆在超市的商品
普通家用空调—尼龙网可清洗阻挡纤维和粗粉尘
风沙地区预过滤—惯性除尘装置，水浴除尘装置，卷帘过滤器清除大颗粒粉尘，只在刮风时工作
燃气轮机与离心式空压机F7～F8 无隔板、袋式、有隔板过滤器，自洁式过滤器抗冲击，阻燃防止设备内部结垢、磨损、腐蚀
轴流式空压机F5～F7 无隔板、袋式过滤器抗冲击，阻燃防止叶片磨损
往复式空压机、
内燃机G3～F5 袋式过滤器，滤清器，平板过滤器抗冲击，耐超阻防止汽缸磨损
高级轿车空调F7 无隔板过滤元件防尘，防花粉
高档家用吸尘器F7
HEPA 无隔板过滤元件结实，抗水防止排风二次污染
洁净室用吸尘器HEPA 无隔板过滤元件结实，抗水防止排风二次污染
家用空气净化器F7～F9
HEPA 筒状和方形无隔板过滤元件便宜，美观摆在超市的商品
防毒面具HEPA 无隔板过滤元件耐温，抗水常与活性炭组合使用
注①“主过滤器”指最末一级的过滤器，或指定部位的过滤器。
一、空气滤清器基本知识 1、概述 空气滤清器的作用是防止沙粒和尘土流入发动机进气系统，保养发动机的气缸、活塞及活塞环，延长发动机的使用寿命使发动机燃油燃烧充分，以免除灰尘对发动机的磨损，进而确保发动机功率的有效发挥和使用寿命的延长，同时降低对环境的污染。 按照杂质被清除的方式，空气滤清器可分为三类： 惯性式：利用气流在急速改变流动方向时，因尘粒具有较大的惯性而被清除较大的颗粒。 油浴式：空气进入滤芯前，在气流转向处流过机油表面，因惯性作用而甩出大颗粒，尘土被油液粘附。 过滤式：利用气流通过滤芯微孔或者狭窄、曲折的滤芯通道时产生多次碰撞，使尘土被阻挡或粘附在滤芯上，这是一种主要的滤清方式，对清除微尘土最有效。现代发动机上使用的空气滤清器，综合了以上三种滤清方式，形成了综合式的空气滤清器。
2 、工作原理 发动机工作时，空气由盖3与外壳2之间的空隙进入，经纸质滤芯1被滤清，进入接管通向化油器。为延长纸质滤芯的使用寿命，一般情况下在汽车每行驶12000km进行一次保养，即将它取出用手轻拍，或用压缩空气吹去积灰。 3、空滤器主要性能指标 额定流量 空滤器的额定流量是由主机厂所规定的，技术人员在空滤器产品图样标出。在标准大气压下通过空滤器出气口的空气流量，它应与发动机在标定功率下所需供气量相匹配。单位：立方米/小时（m3/h）。 发动机的额定空气流量可根据其工作容积、额定转速和充气系数等来确定，其计算方法如下： 四冲程发动机Q = 0.5×10﹣3.Vn.N.η.ε 二冲程发动机Q =10-3.Vn.N.η.ε
滤清效率 空气中的尘土等是内燃机气缸套、活塞、活塞环、气门和气门导管以及其它运动零件磨损的主要根源。干式空气滤清器最重要任务就是确保给予内燃机足够的保护，避免一定颗粒的灰尘对内燃机的磨损。 滤清效率是空气滤清器最重要的技术指标，它是指试验件滤除特定试验粉尘的能力，以百分数表示。其计算公式如下： 当用称量绝对滤芯法时，η = （1-△Mj / Mg）×100% 当用称量试验件法时，η =（△Ms / Mg +△Mc / Mg ）×100% 原始阻力 总成原始阻力：当额定空气流量下通过装有新滤芯的总成时，在总成出气口所测取的静压，以帕（毫米水柱）表示，Pa(mmH2O)。 滤芯原始阻力：将新滤芯与阻力测量管相连接，在额定空气流量下所测取的静压，与用一理想喷嘴取代滤芯后所测取的静压之差，以帕（毫米水柱）表示， Pa(mmH2O)。 空气滤清器总成的堵塞终了阻力是指总成试验室寿命试验终了的总成阻力，以帕（毫米水柱）表示，Pa(mmH2O)。 堵塞终了阻力到了时，内燃机将因得不到足够空气供气供应而将产生排气冒黑烟，动力不足等问题。 试验室试验寿命
空气过滤器效率标准 一、空气过滤器的不同效率表示方法 当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。 最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。 1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下： 2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：
二、空气过滤器的规格与额定风量 各类过滤器的一些标准尺寸、风量及初阻力如下表： 空气过滤器的不同效率表示方法,空气过滤器的效率表示方法，空气过滤器效率
空气过滤器效率规格比较表，空气过滤器效率表示方法 容尘量：容尘量是在特定试验条件下，过滤器容纳特定人工粉尘的重量。所谓“特定”，指的是： a. 标准试验风洞，以及相关试验与测量设备； b. 比实际大气粉尘颗粒大得多的标准人工尘； c. 标准规定，或委托方与试验方商定的试验方法与计算方法； d. 委托方与试验方商定的终止试验的条件。 只有在试验条件相同时，才能根据容尘量来粗略估计哪只过滤器的使用寿命会比另一只更长一些。“容尘量”与过滤器实际容纳粉尘的重量没有直接对应关系，孤立的“容尘量”数据对用户没有任何意义。例如，一只过滤器的试验容尘量为600g，报废时它可能会容纳2.5kg的大气粉尘；另一只的容尘量为900g，到了你手里，它可能只能兜住1.5kg 粉尘。 过滤器厂家和专业试验室在评估一般通风用过滤器产品时，要对过滤器进行破坏性发尘试验，其主要目的是评估过滤器在整个试验过程中的平均效率。容尘量是通过这种试验得到的一组数据中的一个数据。如果某个实验室曾对一大批过滤器进行过发尘试验，试验者可以利用一批容尘量数据来比较相关的过滤器。外人很难搞清那些容尘量的实际意义。欧美大多数标准规定的试验终止条件是： 1、力达到初阻力的2倍或更高时； 2、瞬时过滤效率低于最高效率值的85%时。 大多数过滤器不会发生效率降低现象，只有蓬松的粗纤维（≥10mm）制成的G3以下和少量G4过滤器可能出现这种
过滤器是怎么区分低效、中效、高效的？ 过滤器一般是根据所过滤尘埃粒子料径大小及过滤效率来确定！ 过滤器分类： 初效(低效)：G1-G4 主要针对5.0μm以上颗粒的过滤效率 中效：F5-F9 主要针对1.0-5.0μm颗粒的过滤效率 亚高效：H10-H12 主要针对0.3-0.5μm颗粒的过滤效率 高效：H13-H14 主要针对0.3μm颗粒的过滤效率 超高效：U15-U17 主要针对0.12μm颗粒的过滤效率 高效过滤器 主要用于捕集0.5um以下的颗粒灰尘及各种悬浮物。采用超细玻璃纤维纸作滤料，胶版纸、铝膜等材料作分割板，与木框铝合金胶合而成。每台均经纳焰法测试，具有过滤效率高、阻力低、容尘量大等特点。高效空气过滤器可广泛用于光学电子、LCD液晶制造，生物医药、精密仪器、饮料食品，PCB印刷等行业无尘净化车间的空调末端送风处。高效和超高效过滤器均用于洁净室末端，以其结构形式可分为有：有隔板高效、无隔板高效、大风量高效,超高效过滤器等。 另外还有三种高效过滤器，一种是超高效过滤器，能做得到净化 99.9995%。一种是抗菌型无隔板高效空气过滤器，具有抗菌作用，阻止细菌进入洁净车间，一种是亚高效过滤器，价格便宜以前多用于要求不高的净化空间。 过滤器选型的一般原则 1、进出口通径： 原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。 2、公称压力： 按照过滤管路可能出现的最高压力确定过滤器的压力等级。 3、孔目数的选择： 主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。 4、过滤器材质： 过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
山东空气过滤器项目可行性研究报告 规划设计/投资方案/产业运营
报告摘要说明 早在上个世纪90年代，欧洲、美国、日本等国家的空气过滤器厂家就已经进入到中国大陆市场，由于当时国内的洁净行业还没有形成规模，并且以上几个国家当时对中国大陆的市场并不怎么看好，另外国内的空气过滤器厂家还没有成长起来也没有和国外厂家形成实质性的竞争，所以当时无论是国外厂家和国内厂家在空气过滤器领域都没有大的发展和布局，即便是有个别科技的行业使用了国外厂家的产品，但也都是浅尝辄止。90年代后半期，一些国外厂家尝试性地通过国内设计院和一项行业性权威机构来推广空气过滤器产品，中国空气过滤器行业才开始逐渐的和国外融合，但步伐缓慢。 随着社会进步和人们生活水平的提高，过滤器尤其是高效空气粒子(HEPA)过滤器、超低穿透率空气(ULPA)过滤器越来越广泛地应用于各个领域，如微电子、制药工业、医院、食品业、化妆品行业、环保业、核工业及军事领域等。空气过滤材料的研究和发展取得了极大的进步，但同时人们对空气过滤材料也提出了更高的要求。 该空气过滤器材料项目计划总投资7579.42万元，其中：固定资产投资5521.06万元，占项目总投资的72.84%；流动资金2058.36万元，占项目总投资的27.16%。
本期项目达产年营业收入15211.00万元，总成本费用11833.88 万元，税金及附加147.46万元，利润总额3377.12万元，利税总额3990.39万元，税后净利润2532.84万元，达产年纳税总额1457.55万元；达产年投资利润率44.56%，投资利税率52.65%，投资回报率 33.42%，全部投资回收期4.49年，提供就业职位259个。 空气过滤器(AirFilter)是指空气过滤装置，一般用于室内空间的防尘、防毒、净化等。空气过滤器根据其效能可以分为初效过滤器、中效过滤器、高效过滤器和超高效过滤器。初效空气过滤器主要适用于空调与通风系统 初级过滤、局部高效过滤装置的预过滤，如空调过滤网等。中效空气滤器 可应用于家庭、办公楼、学校、汽车、轨道交通等对空气净化程度要求不 严格的场所，如过滤效率较高的空调过滤网及部分空气净化器等。高效、 超高效空气过滤器适用于对空气净化程度要求较高的空气过滤，可应用于 航天、航空等领域，及制药、生物工程等行业的无尘净化车间。空气过滤 器根据其应用领域可分为空调过滤网、空气净化器、轨道交通、汽车、轮 船空气过滤器、洁净室空气净化设备等。 空气过滤器是通过多孔过滤材料的作用从气固两相流中捕集粉尘，并 使气体得以净化的设备。它把含尘量低的空气净化处理后送入室内，以保 证洁净房间的工艺要求和一般空调房间内的空气洁净度。
过滤器知识 空气过滤器是空调净化系统的核心设备，过滤器对空气形成阻力，随着过滤器积尘的增加，过滤器阻力将随着增大。当过滤器积尘太多，阻力过高，将使过滤器通过风量降低，或者过滤器局部被穿透，所以，当过滤器阻力增大到某一规定值时，过滤器将报废。因此，使用过滤器，要掌握合适的使用周期。在过滤器没有损坏的情况下，一般以阻力判定使用寿命。 过滤器的使用寿命除了取决于其本身的优劣，如：过滤材料、过滤面积、结构设计、初始阻力等，还与空气中的含尘浓度，实际使用风量，终阻力的设定等因素有关。 掌握合适的使用周期，必须了解其阻力的变化情况，首先必须了解如下定义： 1. 额定初阻力：在额定风量下，过滤器样本、过滤器特性曲线或过滤器检测报告所提供的初阻力。 2. 设计初阻力：系统设计风量下，过滤器阻力（应由空调系统设计师提供）。 3. 运行初阻力：系统运行之初，过滤器的阻力，如果没有测量压力的仪表，就只能取设计风量下的阻力作为运行初阻力（实际运行的风
量不可能完全等于设计风量）； 运行中应定期检查过滤器的阻力超出初阻力的情况（每个过滤段都应安装阻力监测装置），以决定何时更换过滤器。过滤器更换周期，见下表（仅供参考）：
特别说明：低效率过滤器一般使用粗纤维滤料，纤维间空隙大，过大的阻力有可能将过滤器上的积尘吹散，这种情况下，过滤器阻力不再增高，但过滤效率降到几乎为零，因此要严格控制粗效过滤器的终阻力值！ 确定终阻力要综合考虑几种因素。终阻力定的低,使用寿命短,长期更换费用（过滤器费用、人工费用，和废弃处理费用）相应就高，但运行能耗低，因此每种过滤器应该有最经济的终阻力值。 过滤器越脏，阻力增长越快。过高的终阻力不意味着过滤器使用寿命会延长，过高阻力会使空调系统风量锐减。过高的终阻力是不可取的。 顾客关于过滤器使用寿命短的抱怨：主要由三种原因造成 a、过滤器的过滤材料面积太小或单位容尘能力太小；
空气过滤器效率规格比较表 一、空气过滤器的不同效率表示方法 当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。 最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。 1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下： 初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa 中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa 高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa 亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa 高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa 超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa 2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下： 按欧洲标准，粗效过滤器分为四级(G1~~G4)： G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1) G2 效率对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4) G3 效率对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5) G4 效率对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6)
中效过滤器分为两级(F5~~F6)： F5 效率对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10) F6 效率对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12) 高中效过滤器分为三级(F7~~F9)： F7 效率对粒径≥1.0μm,过滤效率99>E≥70% (对应美国标准H13) F8 效率对粒径≥0.5μm,过滤效率90>E≥75% (对应美国标准H14) F9 效率对粒径≥0.5μm,过滤效率99>E≥90% (对应美国标准H15) 亚高效过滤器分为两级(H10、H11)： H10 效率对粒径≥0.5μm,过滤效率99>E≥95% (对应美国标准H15) H11 效率对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应美国标准H16) 高效过滤器分为两级(H12、H13)： H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16) H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17) 二、空气过滤器的规格与额定风量 各类过滤器的一些标准尺寸、风量及初阻力如下表： 序号名称外形尺寸额定风量初阻力 1 粗效平板式过滤器 595X595X20 2500m3/h ≤50Pa 2 粗效折迭式过滤器 595X595X46 3600m3/h ≤50Pa 3 中效袋式过滤器 595X595X500 3600m3/h ≤80Pa 4 W型亚高效过滤器 610X610X292 3200m3/h ≤160Pa 5 有隔板高效过滤器 610X610X150 1000m3/h ≤220Pa
净化过滤器知识 基本常识 ◎过滤概述 过滤材料 既有效地拦截尘埃粒子，又不对气流形成过大的阻力。杂乱交织的纤维形成对粒子的无数道屏障，纤维间宽阔的空间允许气流顺利通过。 效率 过滤器捕集粉尘的量与未过滤空气中的粉尘量之比为“过滤效率”。小于0.1?m（微米）的粒子主要作扩散运动，粒子越小，效率越高；大于0.5?m的粒子主要作惯性运动，粒子越大，效率越高。 阻力 纤维使气流绕行，产生微小阻力。无数纤维的阻力之和就是过滤器的阻力。 过滤器阻力随气流量增加而提高，通过增大过滤材料面积，可以降低穿过滤料的相对风速，减小过滤器阻力。 动态性能 被捕捉的粉尘对气流产生附加阻力，于是，使用中过滤器的阻力逐渐增加。被捕捉到的粉尘形成新的障碍物，于是，过滤效率略有改善。 被捕捉的粉尘大都聚集在过滤材料的迎风面上。滤料面积越大，能容纳的粉尘越多，过滤器寿命越长。 使用寿命 滤料上积尘越多，阻力越大。当阻力大到设计所不允许的程度时，过滤器的寿命就结束。有时，过大的阻力会使过滤器上已捕捉到的灰尘飞散，出现这种二次污染时，过滤器也该报废。静电 若过滤材料带静电或粉尘带静电，过滤效果可以明显改善。因静电使粉尘改变运动轨迹并撞向障碍物，静电力参与粘住的工作。 ◎过滤效率 在决定过滤效率的因素中，粉尘“量”的含义多种多样，由此计算和测量出来的过滤器效率数值也就不同。实用中，有粉尘的总重量、粉尘的颗粒数量；有时是针对某一典型粒径粉尘的量，有时是所有粉尘的量；还有用特定方法间接地反映浓度的通光量（比色法）、荧光量（荧光法）；有某种状态的瞬时量，也有发尘全过程变化效率值的加权平均量。 对同一只过滤器采用不同的方法进行测试，测得的效率值就会不一样。离开测试方法，过滤效率就无从谈起。 ◎过滤器阻力 过滤器对气流形成阻力。过滤器积灰，阻力增加，当阻力增大到某一规定值时，过滤器报废。 新过滤器的阻力称“初阻力”；对应过滤器报废时的阻力值称“终阻力”。 终阻力 终阻力的选择直接关系到过滤器的使用寿命、系统风量变化范围、系统能耗。 大多数情况下，终阻力是初阻力的2～4倍。 终阻力建议值 效率规格建议终阻力Pa
空气过滤器原材料的选用及工艺要求参照 空气过滤器原材料的选用及工艺要求参照高效过滤器工艺标准参照表。 高效过滤器制作过程重点注意事项及质检验标准 重点注意事项 操作员在进行以上每一工序批量生产时应先做首件确认，经品检确认后再生产，批量生产中操作员必须对每一工序的产品生产1-3件时自检一次，避免因其它因素导致在生产中出现大批量的返工及报废；品检需对以下每一工序分时、分段抽检，发现问题及时制止生产，检验合格后，再重新生产；品检应对每一工序的合格半成品、不合格半成品以及合格成品加盖标识，便于有效的区分；检验员在车间内随机抽取样品，按照本产品相关标准进行检验。做好原始记录并出具检验报告。 1 五金部门下料时注意料厚及下料公差尺寸只能为负。检测工具：卷尺卡尺 2 高效车间全自动折纸机折叠成型时注意热熔胶的温度及出胶量，控制好滤料的折距。目观温度计及胶线 组装时注意滤料的进风出风面，及外框不能呈平行四边形，对角线要相等。滤芯的进风面目观手感 对角线检测工具：卷尺卡尺 4 调胶时一定要注意比例和用量，添加催化剂时按1：1000的比例且注意天气温度。调胶比例为A:B=1:2.5,胶水搅拌均匀,顺时搅拌时间不低于1分钟。调胶工具：台称、注胶机 辅助工具：秒表 5清理包装时轻拿轻放。清理胶渍时动作要轻，不要划伤外框目观 6逐台检漏，按10：1的比例抽检效率。检测台手持式检测仪 7入库时对生产单及查点产品数量，并开具入库单一式两份。目观 成品过滤器检验标准 端面：高123+0-2*宽151+0-2 mm。深度：深度尺寸的偏差为-0.2/-1.2mm。对角线：过滤器每个端面对角线相等。 垂直度：框架端面与侧面应垂直，起偏差不应大于3°。 外观：(1)外框无变形、无油渍、无划伤； (2)四角拼接处无缝隙、四角打磨需光滑无毛刺； (3)护网颜色无偏差、无生锈、护网必须紧靠进风面； (4)滤料无破损、无起毛，折数35-37折； (5)胶水表面平整，无凹陷及起堆等现象； (6)密封胶条粘贴牢固、整齐、无歪斜。 出库检验员在当天要出的产品内抽样检查。目测外观及测量尺寸及查看检测记录做并作好记
1为什么空气中油的危害是最大的? 答：在一些要求严格的地方，比如气动控制系统中，一滴油能改变气孔的状况。使原本正常自动运行的生产线瘫痪。有时，油还会将气动阀门的密封圈和柱体胀大，造成操作迟缓，严重的甚至堵塞。在由空气完成的工序中，如吹形件，油还会造成产品外形缺陷或外表污染。 2油污的主要来源是怎样的? 答：由于大部分压缩空气系统都使用润滑油式压缩机，该机在工作中将油汽化变成油滴。它以二种方式形成的： 一种是由于活塞压缩或叶片旋转的剪切作用产生的所谓“分散型液滴”。其直径从1～5μm。 另一种是在润滑油冷却高温的机体时，汽化形成的“冷凝型液滴”，其直径一般小于lμm.这种冷凝油滴通常占全部油污重量超过50％，占全部油污实际颗粒数量超过99％。 3过滤器的工作原理是什么? 答：一般过滤器滤芯是由纤维介质、滤网、海绵等材料组成，压缩空气中的固体的、液体的微粒(滴)经过过滤材料的拦截后，凝聚在滤芯表面(内外侧)。积聚在滤芯表面的液滴和杂质经过重力的作用沉淀到过滤器的底部再经自动排水器或人工排出。 4玻璃纤维材质应用于过滤中有什么特点? 答：玻璃纤维能十分有效地分离直径从50～0．0lμm间的润滑油滴，它在过滤时既不必吸附也不用吸收。而且十分有效，比其他材质更优胜。 5高效的凝聚式过滤器的简单工作过程是怎样的? 答：压缩空气进入滤芯的中部后，经重力、碰撞、拦截和渗透作用被滤层搜集起来。当油滴被滤层清除后，首先要收集它们。小油滴先聚合成大油滴，聚合的大油滴质量足够大时，会沉降至滤层底部。然后流入过滤糟内，经人工或自动排油装置从系统中排除。 6过滤器的等级是如何具体划分的? 答：一般过滤器的等级可分为预过滤、初过滤、精过滤和活性碳过滤。其中预过滤器一般滤除直径3～5μm微粒，初过滤器一般滤除直径O.5～1μm微粒和油雾剩余含量1ppm w／w，精过滤器一般滤除直径0.01μm微粒和油雾剩余含量0.0lppm w／w．活性碳过滤器则主要用来去除臭味和油蒸汽(油雾剩余含量仅0．003ppm w／w)． 7过滤器不同等级标准的适用场合如何? 答：预过滤器一般用于压缩机(后冷却器)的下游，使用场合要求不高。初过滤器一般用于工具、马达、气缸等。精过滤器一般用于喷漆、注塑、仪表、控制阀、传动、搅拌、电子元件制造、氮分离等。活性碳过滤器一般用于食品和药品制造、呼吸空气、气体加工等。 8为什么过滤器要搭配选购? 答：一般人的误区是，认为根据所需要的空气质量选择对应处理精度的单支过滤器就能达到要求，并且节约开支。其实不然，所需要的空气质量虽然由所选的单支过滤器的处理精度决定，但没有前置低一级过滤器的预处理保护，高精密滤芯很快就会因负载过大而堵塞，加快了滤芯的更换频率，从而会变相地增加生产成本。 9过滤器效率与空气温度的关系是什么?
有源滤波器Active Filter(信号分离电路) 测量系统从传感器拾取的信号往往包含噪声和许多与被测量无关的信号，并且原始的测量信号经传输、放大、变换、运算及各种其它处理过程，也会混入各种不同形式的噪声，从面影响测量精度。 这些噪声一般随机性很强，很难从时域中直接分离，但限于其产生的机理，其噪声功率是有限的，并按一定规律分布于频率域中某一特定频带中。 滤波器（信号分离电路）：从频域中实现对噪声的抑制，提取所需要的信号，是各种测控系统中必不可少的组成部分。 对滤波器的要求：(1)滤波特性好；(2)级联特性好(输入，输出)； (3)滤波频率便于改变 滤波器举例： 心电信号的滤波：主要受到50Hz的工频干扰，采用50Hz陷波(带阻)滤波器。
一.滤波器的基本知识 ⒈按处理信号的形式分类：模拟:连续的模拟信号 (又分为：无源和有源) 数字：离散的数字信号。 ⒉理想滤波器对不同频率的作用： 通带内，使信号受到很小的衰减而通过。阻带内，使信号受到很大的衰减而抑制，无过渡带。
⒊按频谱结构分为5种类型： 滤波器对信号不予衰减或以很小衰减让其通过的频段称为通带；对信号的衰减超过某一规定值的频段称为阻带；位于通带和阻带之间的频段称为过渡带。根据通带和阻带所处范围的不同，滤波器功能可分为以下几种： 低通(Low Pass Filter) 高通(High Pass Filter) 带通(Band Pass Filter) 带阻(Band Elimination Filter) 全通(All Pass Filter)（理想）各种频率信号都
能通过，但不同的频率信号的相位有不同的变化， 一种移相器。 图2-2 按频谱结构分类的各种滤波器的衰减（1-幅频）特性 几个定义： (1)通带的边界频率：一般来讲指下降—3dB即对应的频率。 (2)阻带的边界频率：由设计时，指定。 (3)中心频率：对于带通或带阻而言，用f0或ω0表示。 (4)通带宽度：用Δf0或Δω0表示。 (5)品质因数：衡量带通或带阻滤波器的选频特性。定义为： Q=f0/Δf0或ω0/Δω0，Q值越高，选频性能越好。
内蒙古中煤远兴能源化工有限公司自洁式空气过滤器滤芯技术协议 买方：内蒙古中煤远兴能源化工有限公司 卖方： 2017年 9月 30 日
1总则 1.1本技术协议书用于内蒙古中煤远兴能源化工有限公司60万吨/年甲醇项目空分装置空压机入口自洁式空气过滤器滤芯的采购。 1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未具体引述有关标准和规范的条文。卖方应提供符合本技术协议书和工业标准的优质产品。 1.3如果卖方没有以书面形式对本技术协议书的条文提出异议，则卖方提供的产品应完全满足本技术协议书的要求。 1.4在签订合同后，因规范标准和规程发生变化，买方有权以书面形式提出补充要求。具体项目由买、卖双方共同商定。 1.5工程概况 本工程厂址位于鄂尔多斯市乌审旗无定河镇境内，内蒙古中煤远兴能源化工有限公司60万吨/年甲醇项目现场。 1.6厂址常规气象条件 乌审旗属温带极端大陆性气候，受蒙古高压影响极大，西北冷空气控制时间长，降水少，蒸发量大于降水量，干旱多风，蒸发强烈，日照充足，无霜期偏短，气候干燥、温差变化大。 2供货范围
注：供货方应提供滤芯安装所需的全部材料，滤芯在安装过程中不需要再另外采购相关的零部件。 3技术要求 3.1滤芯型号：HS/Z-32100 324mm×1000mm； 3.2滤芯滤纸要求：滤纸为美国HV公司生产，也可以使用HV公司在中国境内的独资或合资公司生产的滤纸，滤纸为复合纤维滤料，由两种三层不同的过滤材料合成生产，中间层为超细玻璃纤维，两边各有一层木浆纸。滤纸必须要有足够的强度，在正常使用情况下不能发生变形，滤纸必须要有HV的标记和原产地证明； 3.3单支滤芯过滤面积不小于26m2； 3.4过滤精度空气中的灰尘≥2μm时，过滤效率为99.99%； 3.5耐潮湿，湿度<85%时能正常运行，短时间（雨雾）<100%相对湿度下正常运行； 3.6阻力损失小，一般初始值△P初≤150Pa，在运行到末期时滤芯阻力不能大于1000Pa； 3.7在正常工作条件下使用，滤筒寿命为24个月左右； 3.8滤材颜色为白色； 3.9滤筒外表：上下端盖、两侧骨架均需防腐处理，不易生锈； 3.10滤芯下部安装孔必须有橡胶垫进行密封。
空气过滤器知识 ◎空气过滤器概述 过滤材料 既有效地拦截尘埃粒子，又不对气流形成过大的阻力。杂乱交织的纤维形成对粒子的无数道屏障，纤维间宽阔的空间允许气流顺利通过。 效率 过滤器捕集粉尘的量与未过滤空气中的粉尘量之比为“过滤效率”。小于0.1 m（微米）的粒子主要作扩散运动，粒子越小，效率越高； 大于0.5 m的粒子主要作惯性运动，粒子越大，效率越高。 阻力 纤维使气流绕行，产生微小阻力。无数纤维的阻力之和就是过滤器的阻力。 KLC过滤器阻力随气流量增加而提高，通过增大过滤材料面积，可以降低穿过滤料的相对风速，减小过滤器阻力。 动态性能 被捕捉的粉尘对气流产生附加阻力，于是，使用中过滤器的阻力逐渐增加。被捕捉到的粉尘形成新的障碍物，于是，过滤效率略有改善。 被捕捉的粉尘大都聚集在过滤材料的迎风面上。滤料面积越大，能容纳的粉尘越多，过滤器寿命越长。 使用寿命
滤料上积尘越多，阻力越大。当阻力大到设计所不允许的程度时，过滤器的寿命就结束。有时，过大的阻力会使过滤器上已捕捉到的灰尘飞散，出现这种二次污染时，过滤器也该报废。 静电 若过滤材料带静电或粉尘带静电，过滤效果可以明显改善。因静电使粉尘改变运动轨迹并撞向障碍物，静电力参与粘住的工作。 ◎过滤效率 在决定过滤效率的因素中，粉尘“量”的含义多种多样，由此计算和测量出来的过滤器效率数值也就不同。实用中，有粉尘的总重量、粉尘的 颗粒数量；有时是针对某一典型粒径粉尘的量，有时是所有粉尘的量；还有用特定方法间接地反映浓度的通光量（比色法）、荧光量（荧光法）；有某种状态的瞬时量，也有发尘全过程变化效率值的加权平均量。 对同一只过滤器采用不同的方法进行测试，测得的效率值就会不一样。离开测试方法，过滤效率就无从谈起。◎过滤器阻力 过滤器对气流形成阻力。过滤器积灰，阻力增加，当阻力增大到某一规定值时，过滤器报废。 新过滤器的阻力称“初阻力”；对应过滤器报废时的阻力值称“终阻力”。 终阻力 终阻力的选择直接关系到过滤器的使用寿命、系统风量变化范围、系统能耗。 大多数情况下，终阻力是初阻力的2～4倍。
术语定义 1. 额定电压 EMI滤波器用在指定电源频率的工作电压（中国：250V, 50Hz，欧洲：230V, 50Hz;美国：115V, 60Hz） 2. 额定电流 在额定电压和指定温度条件下（常为环境温度40C）, EMI滤波器所允许的最大连续工作电流（Imax）。在其他环境温度下的最大允许工作电流是环境温度的函数，可用如下公式得出： 3. 试验电压 在EMI滤波器的指定端子之间和规定时间内施加的电压。试验电压分为两种，一种是加载在电源（或负载）端子之间，称为线-线试验电压;另一种是加载在电源（或负载）任一端与接地端（或滤波器金属外壳）之间，称为线-地试验电压。4. 泄漏电流 EMI滤波器加载额定电压后，断开滤波器的接地端与电源安全地线的条件下，测得接地端到电源（或负载）任一端间的电流，该值直接与接地电容的容量有关，可由如下公式得出： 其中 F为工作频率， C为接地电容的容量， V为线-地电压 5. 插入损耗 是衡量滤波器效果的指标。指的是在一定条件下，EMI滤波器对干扰信号的衰减能力。它用滤波器插入前信号源直接传送给负载的功率和插入后传送给负载的功率的对数来描述。在50Q系统内测试时，可用下式来表示： IL=20Lg（E0/E1） 其中，IL- 插入损耗（单位：dB） EO-负载直接接到信号源上的电压 E1-插入滤波器后负载上的电压
6. 气候等级指EMI滤波器的工作环境等级，按IEC规定应按以下方式标注： XX/XXX/XX 前 2 位数字代表滤波器的最低工作温度中间数字代表滤波器的最高工作温度后 2 位数字代表质量认定时在规定稳态湿热条件下的试验天数 7. 绝缘电阻 绝缘电阻是指滤波器相线，中线对地之间的阻值。通常用专用绝缘电阻表测试。 8. 电磁干扰（EMI） 电磁干扰经常与无线电频率干扰（RFI ）交替使用。从技术上来说，EMI指的是能量形式（电磁），然而RFI指的是噪声频率的范围。滤波器用以消除EMI和RFI 中的多余电磁能。 9. 频率范围 电磁能量的频率带宽常用赫兹（Hz,每秒循环次数），千赫（KHz,每秒循环千次数）表示。电源滤波器的典型频率范围在150kHz to 30MHz （超过30MHz即为辐射）10. 阻抗失配 为了达到更好的滤波效果，要使滤波器与它的源阻抗和负载阻抗失配。如图所示。 11. 工作频率 电源滤波器的工作频率标称值为50/60Hz（中国、欧洲等为50Hz;北美为60Hz）。然而，电源滤波器在直流或400Hz的情况下工作，并不会损害其效力。 二、滤波器的作用 1. 什么是射频干扰（RFI）？ RFI 是指产生在无线电通讯时，所用频率范围内的一种多余的电磁能。传导现象的频率范围介于10kHz到30MHN间；辐射现象的频率范围介于30MHz到1GHz间。 2. 为何要关注RFI？ 之所以必须考虑RFI，基于两点原因：（1）他们的产品必须在其工作环境下正常运行，然而该工作环境常常伴随有严重的R F I。（2）他们的产品不能辐射RFI，以确保不干扰对健康及安全都至关重要的射频（RF）通讯。法律已对可靠的RF 通讯做出了规定，以确保电子设备的RFI 控制。 3. 什么是RFI 的传播模式？
空气过滤器的常识 一、为什么洁净棚里面空气过滤器需要设计方案 一般人的误区是，认为根据所需要的空气质量选择对应处理精度的单支过滤器就能达到要求，并且节约开支。其实不然，所需要的空气质量虽然由所选的单支过滤器的处理精度决定，但没有前置低一级过滤器的预处理保护，高精密滤芯很快就会因负载过大而堵塞，加快了滤芯的更换频率，从而会变相地增加生产成本。 二、空气过滤器能否降低空气露点温度? 空气过滤器一般只能除去固体的、液体的微粒（滴），而水蒸气和油蒸气却可以毫无阻挡地通过过滤材料弯弯曲曲的通径。所以，机械式过滤器无法将其滤除（活性碳过滤器除外）。要从根本上去除水蒸气和油蒸气，只有用干燥机降低空气的露点温度。 三、空气过滤器效率与空气温度的关系是什么? 压缩空气中所含油和水的温度，影响着过滤器效率。如：当温度为30℃时，流经过滤器的油含量为20℃时的5倍；当温度上升为40℃时，流经过滤器的油含量为20℃时的10倍。所以过滤器一般要安装在压缩空气系统的温度最低点。 四、国产滤芯与进口滤芯的差距比较? 由于原材料、设备等原因，国产滤芯一直在过滤材料、加工工艺上落后于进口滤芯。检测手段和检测设备的落后，又使国产滤芯因无定量权威分析而无法提高品质。国产滤芯相比进口滤芯，一般比较粗糙和笨重。 五、空气过滤器的选购件有哪些? 空气过滤器的选购件一般包括：内部自动排水器、外接自动排水器、压差表、压差计、电子压差指示器和液位指示器。 六、空气过滤器的选购件有何用途? 空气过滤器选购件中内部自动排水器和外接自动排水器用于将滤芯过滤出的油、水与尘的混合物自动排出过滤器，减少人为因素影响系统的过滤效率。压差表、压差计、电子压差指示器用于指导更换滤芯的时间。液位指示器用于指示过滤器内部油、水、尘等的混合污染物的多少（可监测内部自动排水器的工作状况和指导人工手动排污）。 七、空气过滤器滤芯的更换周期如何确定? 滤芯的更换周期由它的压力降决定，一般来说压力降超过了0．68kgf/cm2，过滤器压差计指针指向红色区域，或工作满6000—8000小时（一年）即要更换。活性碳滤芯则在下游测到气味时更换。 八、为什么要定期更换过滤器滤芯? 因为滤芯持续被污染后，将导致气体的流量在系统中变小而压降变高，同时，能源电力上消耗也因此上升.结果导致操作和生产的成本提高，并增加环境的负担。 九、空气过滤器安装应注意哪些方面? （a）工作压力不能超过过滤器所标明的最大压力。 （b）过滤器一般要安装在后冷却器和储气罐之后，尽量靠近使用点和温度最低点。
空气过滤器效率的测试方法 什么是空气过滤器的效率呢？过滤器捕集粉尘的量与未过滤空气中的粉尘量之比为“过滤效率”。 不同作业环境所要求的洁净等级不同，所以要采用不同效率的过滤器和相当的新风量才能满足不同的洁净度等级要求。 在决定过滤效率的因素中，粉尘“量”的含义多种多样，由此计算和测量出来的过滤器效率数值也就不同。实用中，有粉尘的总重量、粉尘的颗粒数量；有时是针对某一典型粒径粉尘的量，有时是所有粉尘的量；还有用特定方法间接地反映浓度的通光量（比色法）、荧光量（荧光法）；有某种状态的瞬时量，也有发尘全过程变化效率值的加权平均量。因此,对同一只过滤器采用不同的方法进行测试，测得的效率值就会不一样,离开测试方法，过滤效率就无从谈起。 所以对不同的空气过滤器应分别采用不同的方法进行检测,选择过滤器时不能只考虑空气过滤器的效率还应该了解其试验方法和试验尘。 我国在世界上最早采用大气尘分组计数法试验过滤器的效率，并于1990年颁布了GB12218-1990《一般通风用过滤器性能试验方法》。 对于高效空气过滤器，各国的试验尘和试验方法差别较大,如我国颁布的GB/T6165-1985《高效空气过滤器性能试验方法、透过率和阻力》将油雾法和钠焰法作为法定的性能试验方法；英国采用钠焰法（BS3928-1969；）美国提出的DOP（邻苯二甲酸二辛酯）法。各国在提出试验方法标准基础上提出了空气过滤器的标准，如英国以DOP为试验尘的BS5295标准，欧洲空气处理设备制造商协会制定的EVROVENT4/9，国内外各种空气过滤器标准和效率比较见表3-3。 表3-3国内外各种空气过滤器标准和效率比较 我国标准欧洲标准EUROVENT4/9 计重效率(%) 比色法效率(%) 美国DOP法（0.3μ）效率(%) 欧洲标准EN779-1993 德国标准 DIN24185 粗效过滤器 EU1 <65 G1 A 粗效过滤器 EU2 65～80 G2 B1 粗效过滤器 EU3 80～90 G3 B2 中效过滤器EU4 ≤90 G4 B2 中效过滤器 EU5 40～60 F5 C1 高中效过滤器 EU6 60～80 20～25 F6 C1/C2 高中效过滤器 EU7 80～90 55～60 F7 C2 高中效过滤器 EU8 90～95 65～70 F8 C3 高中效过滤器EU9 ≥95 75～80 F9 亚高效过滤器 EU10 >85 H10 Q 亚高效过滤器 EU11 >98 H11 R 高效过滤器A EU12 >99.9 H12 R/S 高效过滤器A EU13 >99.97 H13 S 高效过滤器B EU14 >99.997 U14 S/T 高效过滤器C EU15 >99.9997 U15 T 高效过滤器D EU16 >99.99997 U16 C 高效过滤器D EU17 >99.999997 U17 V 国内外常用的空气过滤器的检测试验方法有: (1) 计重法
过滤器的基础知识 ●洁净的空气重要吗？ 我们每天大约吃1kg的食物；喝2-3kg的水。但要呼吸20-30kg的空气！！ ●空气组成： ?其它气体： 氦、氖等有惰性气体；水蒸气；SO2、NOX、NH3、TVOC等有害气体杂质。 ?大气尘（气溶胶）： 火山灰；海盐粒子；灰尘；沙土；花粉；细菌、病毒。 ?空气的比例： 氧气占21%；氮气占78%；其它气体占1%。 ●不同大气尘浓度数量级： 洁净室1个/升 北极10.000个/升 海洋上空100.000个/升 乡村100万个/升 城镇1亿个/升 公路上10亿个/升 香烟烟雾1000亿个/升 ●大气尘： 空气动力学直径：0.01-100um(纤维、固态粉尘、液滴、花粉等)；又称“总悬浮尘”；评价室外大气环境等级的指标之一。 附加：米（m）、分米（dm）、厘米（cm）、毫米（mm）、微米（um）、纳米（nm）、1英尺=12英寸=25.4毫米、1立方英尺=28.3升、1立方米=1千升=35.3立方英尺。 ●大气尘来源： (粉尘、纤维；烟、雾；生物粒子<花粉、细菌、病毒>): ?自然来源： 土壤风化；火山喷发；海水喷沫；森林火灾；植物花粉。 ?人为来源： 工厂生产、排放；燃烧；汽车、飞机；核试验。 ●大气尘粒径分布： 粒径小于1 um的灰尘占灰尘总数量的99.9%；只占灰尘总重量的30%。 ● 1 um有多大？ 1根头发的直径等于70 um；1粒花粉约等于30 um；1粒孢子等于3-10 um。 ●哪些灰尘粒径小于1um？ 油烟、香烟烟雾、金属尘粒、碳黑、病毒和某些细菌。 ●为什么有必要安装空气过滤器？ 例如：额定风量为100.000m3/h的新风空调系统 城市典型含尘浓度:0.15mg/m3=0.15*1/1000000kg/m3 连续运行：8760小时/年 系统吸入的灰尘：0.15*1/1000000*8760*100000=131.4kg/年! 附加：立方米（m3）、小时（h）、千克（kg）、毫克（mg）。 ●灰尘过滤器： ?过滤机理效应： 扩散效应： 小于1um的灰尘粒子不随气流运动，而是因空气分子的撞击做无规则运动，称为“布朗扩散运动”。
空气过滤器 1范围 本标准规定了空气过滤器(简称过滤器）的术语与定义、分类与标记、要求，试验方法、检验规则以及产品的标志、包装、运输和贮存等。 本标准适用于常温、常湿、包括外加电场条件下的通风、空气调节和空气净化系统或设备的干式过滤器。2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T191包装储运图示标志 GB/T1236—2000工业通风机用标准化风道进行性能试验 GB/T2423.3—2006电工电子产品环境试验第2部分.?试验方法试验C AB:恒定湿热试验GB/T2621 1—2006用安装在圆形截面管道中的差压装置测量满管流体流量第1部分:一般 用安装在圆形截面管道中的差压装置测量满管流体流量用安装在圆形截面管道中的差压装置测量满管流体流量
用安装在圆形截面管道中的差压装置测量满管流 体流量第4部分：文丘 GB—2005家用和类似用途电器的安全通用要求 GB/T4857.23—2003包装运输包装件随机振动试验方法 GB/T6167尘埃粒子计数器性能试验方法GB/T8170数值修约规则GB8624建筑材料及制品燃烧性能分级GB/T18883—2002室内空气质量标准 GB50243通风与空调工程施工质量验收规范3术语与定义 以下术语与定义适于本标准。 干式过滤器DRY TYPE FILTER 滤料既不浸油，也不喷其他液体的过滤器。 亚高效过滤器 SUB^HEP A(HIGH EFFICIENCY PARTICULATE AIR) FILTER 按本标准规定的方法检验，对粒径大于等于〇.5 /IM微粒的计数效率大于或等于95%而小于
基本知识 一、过滤器可实现的功能 1、过滤：除去液体或气体等流体中的杂质。 2、混合：按要求将不同的流体混合在一起。 3、油气分离：除去气体中的油污等杂质。 4、缓冲：保护测量仪器免遭高压脉动压力的破坏。 5、发泡：使空气或气体在液体中均匀产生所需要的气泡。 6、消音：消除排气装置中的噪音。 二、过滤器适用范围 1、石油、化工系统 2、化纤、纺织系统 3、工程机械系统 4、电子、电力系统 5、冶金系统 6、感光材料系统 7、制药系统 8、烟草、食品、饮料、造酒系统 9、矿山、能源系统 三、过滤器种类及主要性能 1、油气分离过滤器 主要用于空气压缩机。
当螺杆压缩机工作时，靠油液密封。油气混合物在高速旋 转的螺杆挤压下产生雾化、气化，从而使螺杆出气口的压 缩空气中含有较多的油分。为使油液回收循环使用及净化 压缩空气，必须使用油气分离器。 规格：处理风量0、1~40 M3 /min（米3 /分钟） 过滤精度：1、3、5、10、25、40、50μm（微米） 分离率：99、9%~99、999% ２、空气过滤器 用在空气压缩机入口。用于洁净厂房空调系统、气体送料 系统、自动喷漆房、车船发动机进气口等空气净化领域。 效率：４５％～９９、９９％ ３、高、中、低压过滤器 带有外壳体，适用于有压力的液压系统。一般带有压差指 示器。滤芯采用不锈钢超细纤维烧结毡，强度高，耐高温， 耐腐蚀，纳污量大，过滤性能好，滤芯可反复清洗。 （１） ＹＰＨ系列高压过滤器 工作压力：４２Ｍpa （４２０公斤／平方厘米） 温度：－１０℃～＋１００℃ 精度：５、１０、２０μm 滤芯耐压差：２１Ｍpa 工作介质：一般液压油
