路基排水施工工艺细则

路基边沟、排水沟、截水沟(专项)施工方案1 编制依据1、《公路工程技术标准》JTG B01—2003。

2、《公路工程水文勘测设计规范》JTG C30—2002。

3、《公路圬工桥涵设计规范》JTG D61—2005。

4、简蒲高速公路第六合同段施工招标文件。

5、简蒲高速公路第六合同段《两阶段施工图设计》。

4、招标参考资料及各专用条款。

5、现场勘测，调查资料。

6、可调用到本工程的各类资源。

2 编制原则严格执行合同文件的各项规定及设计意图，重点考虑本工程项目的特点，将本项目优质、高效的完成。

具体在编制中体现以下几个方面的原则:a、遵守国家法律及交通部、地方政府的法规。

b、执行交通部现行工程施工技术规范和质量检验评定标准。

c、加强施工组织的协调性，确保各施工队、各专业、各工种的配合，均衡协调施工，实现预期的工期目标。

d、根据有关规定要求，制定文明施工措施，确保文明施工。

e、合理布置施工现场，尽量减少工程消耗，降低生产成本。

积极采用、推广新工艺、新技术和新材料，提高产品的技术含量。

3 概述根据设计施工图纸及业主有关文件要求，我合同段路基排水工程采用浆砌边沟和I型C20砼矩形排水沟、II型矩形边沟、III型排水沟、IV型矩形反压护道截水沟、V型路堑平台截水沟、VI型堑顶截水沟。

排水工程数量17224.5m。

挖方段采用I型边沟，均设置碎砾石盲沟，且于盲沟底部加设直径10cm带孔波纹管;填方路段采用II型边沟:其中II-1型实用于一般填方路段，II-2型适用于填方边坡1.6m的底填方路段。

III型排水沟用于将边沟汇水或涵洞出口水流引至路基范围外。

当反压护道宽度大于等于6m时，需在反压护道内侧设置IV型沟;V型平台截水沟用于挖方边坡高度大于20米的第二级边坡平台上;VI型为路堑顶截水沟，用于挖方边坡坡顶5米以外适当位置。

各类型边沟、排水沟相互衔接及其与其它构造物衔接时，可根据沟底标高及地形情况酌情调整尺寸，但沟底纵坡不得小于0.5%，沟深不得小于0.5m，特殊困难地段，纵坡不得小于0.3%。

5-15 路基排水设施施工工艺框图文字说明一、边沟、排水沟、截水沟、吊沟、水渠各种水色的沟壁必须平整坚实，沟内不得留有松土。

沟底平顺，排水畅通无阻水现象，并应按图纸所示将水引入排水系统。

在汇水面积大的斜坡上，如有地面水流向路基时，在无弃堆的情况下，应离路堑上边沿至少5m以外设置截水沟。

路基上方有弃堆时，截水沟应设在弃土堆上方，弃土堆坡脚与截水沟边缘应留不小于1米的距离，弃土堆坡脚离开路基挖方坡顶不应小于10米。

截水沟挖出的土，可在路堑与截水沟之间筑成土台，台顶应有2%的横坡倾向水沟，土台坡脚离路基挖方坡顶和土台坡脚离截水沟边缘的距离与上相同。

在透水性较大的土壤上设置截水沟时，沟底及沟壁应以不透水的材料加固。

截水沟的水，应排至两端低处的桥涵或河谷中，如长度大于500米时，可选择适当的地点设出水口，或导入排水沟中。

板块采用C混凝土预制，预制时并加入适量的化学纤维玻璃丝。

20为拼装错缝，应准备一些半块的底板。

拼装构件缝宽2cm，用M7.5水泥砂浆砌缝。

板块在预制时力求表面光滑，铺设时板块要平整顺直，不能有凸出和凹进现象。

每10m设一道伸缩缝，采用沥青:水泥:砂=1:1:4填塞。

铺设沥青玻璃丝布的土层表面应平整，表面严禁有碎块石、树根等坚硬凸出物。

截水沟要随地形合理布设，且尽量设在地形较缓处，出口要远离路基。

在修筑截水沟的地方，夯实后应达到95%以上的压实度才能进行铺筑施工。

护面墙上有吊沟时应予留排水槽。

吊沟随路堑边坡坡度开挖沟槽并现浇。

吊沟每10m设一道伸缩缝。

吊沟应与平台截水沟同时浇筑。

吊沟底砌成糙面或嵌入约5X5cm的坚硬石块用以消能和减小流速。

护面墙上有吊沟时应予留排水槽。

二、跌水与急流槽急流槽基础应嵌入地面，其底部应按图纸修筑抗滑平台，并应设置进出口端护墙，以保证抗滑稳定性和防冲刷。

边坡急流槽的汇集流水进入过渡段及出口处设置跌水等应按图纸所示或工程师指示进行施工，为路面雨水流入边沟或排水沟提供一畅流通道。

路基地面排水施工工艺主要包括以下步骤：一、地面排水系统建设为确保大量水能及时排出，避免对地基长时间浸泡产生隐患，需设置边沟或截水沟等排水设施。

对于高标准道路、桥梁，还应在边沟处适当铺砌土石方以提升运行质量。

二、路面排水施工根据现场地势高差，运用先进勘测技术进行边坡放样，设置适当距离的泄水孔以分散水源。

路拱边坡坡度应不小于2%，保证水能顺畅流入沟内。

三、路面渗水排出通过铺设强隔水性的沥青层、碎石盲沟等方式于路面边缘，构建边缘排水系统。

根据桥梁等级要求，设置直径为8～30cm的排水管，加快水流排出，有效隔绝水质渗透。

四、注意事项1. 加强坡面防护，因坡面直接暴露于外部环境，易受到多种自然因素的侵蚀。

2. 在设置排水设施时，需综合考虑地形、地貌、气候等因素，以确保设施的有效性和稳定性。

3. 施工过程中应严格遵守安全规定，保障人员安全。

五、排水管道施工排水管道是地面排水系统的关键部分。

施工时需确保管道坡度、管底高程等符合设计要求，以保障水流顺畅。

1. 管道基础施工：施工前清理基础，确保无杂物、积水。

然后按照设计铺设基础，保证平整度和稳定性。

2. 管道安装：检查管道质量，确保其符合要求。

安装时确保接口密封性，避免漏水。

按设计设置坡度，确保水流顺畅。

3. 管道回填：安装完成后进行回填。

回填材料应符合设计要求，且应均匀、密实，防止管道移位或变形。

六、排水设施维护与管理为确保排水设施长期稳定运行，需进行定期维护与管理，包括清理杂物、检查运行状况、保养设施等，以延长使用寿命。

七、质量控制与检测在排水施工过程中，质量控制与检测至关重要。

需对原材料进行严格检测，实时监控施工过程，检测排水效果，并定期进行维护与检测，确保排水系统正常运行。

八、环境保护与水土保持施工过程中应充分考虑环保和水土保持要求，合理安排施工时间、清理现场、采取水土保持措施、使用环保材料和技术等，以减少对环境的负面影响。

综上所述，路基地面排水施工工艺涉及多个方面，需全面考虑设计、施工、维护与管理、质量控制与检测以及环保与水土保持等因素，并采取有效措施确保排水系统的有效性、稳定性和可持续性，为公路的长期稳定运行提供有力保障。

湖北武荆高速公路工程路基浆砌边沟、排水沟施工方案编制：复核：中国交通建设集团有限公司湖北武荆高速公路一期土建九标项目经理部二00七年十二月路基浆砌边沟、排水沟工程施工方案一、概述根据设计施工图纸及业主有关文件要求，我合同段路基排水工程采用浆砌边沟和A型C20砼预制六角块排水沟。

排水工程数量为边沟7593.1m,排水沟25686.4m，一般挖方路段采用矩形浆砌边沟，填方路段采用预制六角块排水沟，边沟、排水沟的下面采用10cm厚的砂砾垫层，浆砌边沟采用M7.5的砂浆砌筑，预制六角块的厚度为8cm。

我项目结合实际情况，对梯形排水沟的施工工艺作了适当的调整，底板采用C20砼现浇，每10m留有沉降缝，斜面六角块采用先预制施工，后按图铺砌。

护坡道坡脚及碎落台采用C20砼现浇。

根据本合同段实际地质条件、施工条件及施工工艺要求和路基土石方施工完成的情况，我项目部计划投入四个边沟、排水沟施工队伍，根据路基完成情况分别在四个路基工区作业，以确保保质保量的完成施工任务。

二、施工组织机构项目经理部领导班子由项目经理、总工程师、负责生产的副经理组成，经理部下设技术质量部、测量组、材料部、试验室等职能部门及路基施工四个工区，现场配有生产副经理、工区主任、质检工程师、技术员、测量员、质检员、试验员若干名，排水工程施工队四个队长，工人若干。

各负其责且相互协作。

排水工程投入的人员如下：人员匹配表三、投入排水沟工程的机械设备根据施工需要，路基排水沟工程配备如下机械设备：机械设备情况一览表四、施工工艺流程(路基排水工程施工工艺流程图如下)说明：1、施工放样前水沟场地须平整,准确放样后将沟底中心点引出水沟外再开挖。

2、挖方路段边沟施工前碎落台以外边坡须及时修整,整出形状,除掉多于松散浮土,在准确放样,用挖掘机挖出边沟。

3、边沟\排水沟严禁超挖回填虚土或砂砾,严格控制开挖边线和沟底高程。

4、拉至现场的砂砾及片石须检验合格后方可用于本工程中。

公路排水工程施工方案
一、前言
在公路建设中，排水工程是非常重要的一环，直接关系到道路的使用寿命和安
全性。

本文将就公路排水工程施工方案进行详细说明和建议。

二、施工准备
1. 资料准备
在施工前，需要收集相关设计图纸、技术规范和验收标准等资料，确保施工按
照要求进行。

2. 设备准备
准备好施工所需的机械设备、工具和材料，确保施工过程中的连续性和有效性。

三、施工方案
1. 施工步骤
1.1 清理现场：清除施工场地上的杂物，确保施工顺利进行。

1.2 进场定位：根据设计要求和标志，确定排水系统的位置和高程。

1.3 开挖沟槽：按照设计图纸提供的要求和标高，在道路两侧开挖沟槽。

1.4 安装管道：将排水管道沟槽顺利铺设，并进行连接和固定。

1.5 硬化处理：对排水管道进行硬化处理，保证其稳定性和耐久性。

2. 施工注意事项
2.1 施工过程中要注意安全，避免发生意外事故。

2.2 施工人员要严格按照设计要求和标准进行操作，确保工程质量。

2.3 施工过程中要及时清理现场，保持工地整洁。

四、施工质量控制
1. 工程验收
在施工结束后，需进行工程验收，确保排水系统符合设计要求和技术标准。

2. 质量监督
需要建立质量监督机制，对施工过程进行监督和检查，及时发现和解决问题。

五、结语
公路排水工程施工是一项复杂且重要的工作，需要施工方、监理单位和设计单位密切合作，共同确保工程顺利完成。

希望通过本文的施工方案，对相关人员有所帮助，提高工程施工质量和效率。

路基排水施工（一）工程概况本设计排水类型分为:边沟、排水沟、截水沟、平台截水沟、跌水、消力池、泄水槽。

其中挖方矩形边沟、排水沟、截水沟采用M10浆砌片石砌筑，M10水泥砂浆勾缝，每10米设沉降缝一道，并用沥青麻絮填塞；挖方浅蝶形边沟采用C40混凝土预制块，预制块长49cm；填方跌水踏步、泄水槽采用C30现浇混凝土；桥头踏步、路堑踏步采用M10浆砌片石MU30片石砌筑。

（1）边沟路线挖方段均设置边沟，填方段设置底宽100cm、深100cm、顶宽350cm 的梯形边沟；挖方路段设碟形边沟和矩形边沟，碟形边沟顶宽120cm、深30cm，采用3块混凝土预制块拼装，矩形边沟宽有两种，分别为60cm、80cm，60cm 宽的边沟深80cm，80cm宽的矩形五种尺寸，边沟深分别为80cm、100cm、120cm、140cm、160cm。

图5-20 填方排水沟图5-21 挖方浅蝶形边沟图5-22 挖方矩形边沟（2）排水沟+跌水踏步为方便路基桥梁养护检修，路基一般路段每100米两侧对称设置一处踏步式急流槽。

①填方跌水踏步路线填方路段设置梯形踏步急流槽，进出口及防滑台采用现浇混凝土，防滑台面做成粗糙面，利于和槽身稳固结合。

图5-23 排水沟、跌水踏步②桥头、路堑跌水踏步桥头与路堑跌水踏步分进水部分、槽身部分、消力及出水部分，均为M10浆砌MU30片石，出水部分接入的排水边沟采用C40预制混凝土盖板和C30现浇台帽。

（3）消力池地形陡峻且底部为农田或通行道路时，路基较低一侧设置消力池，消力池顶面为1500cmX2650cm，深400cm，蓄水量约为1000m³。

（4）截水沟路堑顶部有汇水的路段，在破口以外不小于5m出设置路堑矩形截水沟，深50cm，宽50cm，采用30cm浆砌片石进行加固。

图5-24 边坡截水沟（5）平台截水沟在每一级边坡平台处设置平台截水沟，矩形30x30cm，30cm浆砌片石加固。

图5-25 平台截水沟（6）泄水槽填方路段为防止路面水冲刷边皮，设置泄水槽。

路基防排水监理细则一、引言在道路建设工程中，路基的防水排水工作是至关重要的一环。

良好的路基防排水能够确保道路的使用寿命和行车安全。

本文将从监理角度出发，介绍路基防排水的相关细则，以保证道路建设工程的质量。

二、监理责任1. 监理人员应熟悉路基防排水设计方案和相关规范，确保施工过程符合要求。

2. 监理人员应定期检查施工现场，确保路基防排水施工符合设计要求。

3. 监理人员应及时记录施工过程中的问题，并提出整改意见。

三、施工前准备1. 施工前，监理人员应核对施工图纸和技术文件，确保施工方案符合设计要求。

2. 监理人员应检查施工现场的地理环境，包括土壤情况、地下水位等，并将检查结果记录下来。

3. 施工前，监理人员应与施工方进行沟通，明确施工流程和要求。

四、施工过程监理1. 监理人员应随时检查施工现场的安全措施，确保施工人员的人身安全。

2. 监理人员应检查路基的土方开挖和压实情况，确保路基的承载力满足设计要求。

3. 监理人员应检查路基中排水设施的设置情况，如排水沟、排水管等，并确保其位置、坡度符合设计要求。

4. 监理人员应检查路基表面的平整度，并记录任何不合格情况。

5. 监理人员应检查路基中的防渗层，包括防水膜、防水涂料等，确保其质量和施工工艺符合要求。

6. 监理人员应抽取路基表面土壤样品进行试验分析，并记录试验结果。

五、施工竣工阶段监理1. 监理人员应在施工结束后进行验收，检查施工质量是否符合要求。

2. 监理人员应对施工过程中的问题进行整理和总结，并提出改进意见。

六、总结与建议在路基防排水监理过程中，监理人员应严格把关施工质量，确保符合设计要求。

此外，监理人员应与施工方保持密切沟通，及时解决问题，提高施工效率。

对于监理过程中发现的问题，应及时记录并提出改进意见，以提升道路建设工程的质量。

总结：路基防排水是道路建设中的重要环节，合理的防水排水工作能够提高道路的使用寿命和行车安全。

监理人员在施工过程中应承担监督和检查的责任，确保施工符合设计要求。

道路排水工程施工方案1. 工程背景道路排水工程是城市根底设施建设的重要组成局部，它的目的是确保道路运输平安和畅通。

本文将介绍道路排水工程的施工方案，包括施工目标、施工步骤和施工要点。

2. 施工目标•提高道路的排水能力，确保雨水能够迅速排除，防止积水现象的发生。

•减少道路因雨水侵蚀而导致的损坏，延长道路的使用寿命。

•提高道路的平安性和通行舒适度，减少交通事故的发生。

3. 施工步骤3.1 前期准备工作•进行场地勘察，确定地势和土壤情况。

•制定详细的施工方案，包括施工路线、排水设施布置等。

•准备施工材料和设备，包括管道、排水排污设备等。

3.2 排水管道施工•根据设计方案，在道路两侧挖掘出适当的沟槽。

•安装排水管道，注意管道的坡度和连接方式。

•保证管道与道路的紧密连接，防止渗水和漏水现象的发生。

•在沟槽两侧填充土壤，使之平整并与道路外表对齐。

3.3 排水设施安装•安装雨水井和雨水篦子，确保雨水能够顺利进入排水管道。

•安装检查井，便于后期维护和清理。

•设置雨水径流管，将雨水引导到排水管道。

•安装沉砂池和沉淀池，用于过滤和沉淀道路外表的污物和杂质。

3.4 施工验收•检查排水设施的安装质量和可靠性。

•进行管道试验，确保排水管道的畅通性。

•检查道路外表是否有积水现象。

•编制施工验收报告，保存相关记录和材料。

4. 施工要点•施工过程中要严格按照设计方案进行施工，不得随意变更。

•施工人员要具备一定的技术和平安知识，遵守相关的操作标准。

•施工现场要保持整洁，确保施工材料和设备的平安和完好。

•施工期间要与相关部门和业主进行有效沟通，及时解决问题。

•施工完成后要进行验收，并对整个施工过程进行总结和评估。

5. 平安考前须知•施工期间要做好现场平安防护工作，包括施工区域的标识和警示、施工人员的平安防护用具等。

•施工过程中要注意材料和设备的平安使用，确保不对施工人员和周围环境造成伤害。

•如果遇到恶劣天气或其他突发情况，要及时采取相应措施进行应对，确保施工平安。

路基边沟、排水沟、截水沟、急流槽施工方法及工艺一、施工方法在路基排水施工中，首先核查全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，并提出变更申请，使全线的沟渠，管道、桥涵组成完整的排水系统。

此处，还应根据现场实际情况和需要，设置施工现场的临时排水措施，以保证路基土石方及附属结构在正常条件下进行施工作业，消除路基基底和土体内部与水有关的隐患，保证路基工程质量，提高施工工作效率。

1、边沟、排水沟的施工挖方地段边沟施工要待路槽成型后进行，填方路段排水沟可与路基同步进行施工。

边沟开挖后，应用轻质木板钉成的边沟及排水沟样板进行检查，以保证开挖的边坡的深、宽断面尺寸，并检查边沟及排水沟的纵坡是否符合设计和规范要求，检查合格后才能进行预制板的安装拼接。

2、截水沟的施工截水沟亦称为天沟，设在路基边坡上方的山坡上，用于拦截山坡流向路基的地面迳流；减轻边沟的水流负担，保护挖方边坡和填方坡脚不受水流冲刷，山坡截水沟宜安排在挖方边坡开挖前进行，具体操作可根据现场实际情况安排施工，但应保证挖方边坡及填方坡脚不受水流冲刷损害。

截水沟开挖后，同样应用木制轻质样板进行检查，以保证截水沟的断面尺寸符合设计要求，检查合格后方可以进行混凝土的浇筑。

3、急流槽（含消能池）的施工山坡截水沟两端和挖填分界处边沟、排水沟连接（跌水较大处）设置急流槽。

急流槽的施工同边沟、截水沟等同步进行，施工方法同边沟基本相同，施工时注意消能池的设置适当。

二、施工工艺1、测量放样（1）根据路基有关参数，用全站仪放出路基边沟和排水沟的位置中轴线，并测出相应标高；（2）在地面上标出里程桩号以及标高，并根据所测结果对施工人员进行交底；（3）用石灰或者线绳拉出沟的相应轮廓线，示出相应的挖槽深度。

2、施工工序（1）排水沟、边沟、截水沟的测量放样统一采用全站仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。

（2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。

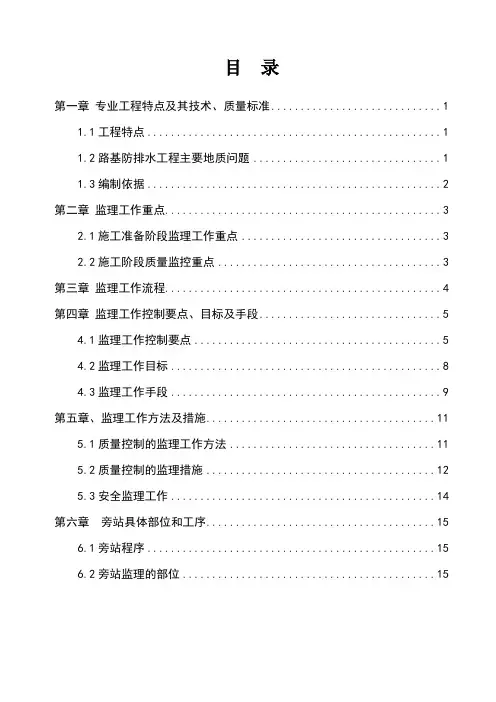

目录第一章专业工程特点及其技术、质量标准 (1)1.1工程特点 (1)1.2路基防排水工程主要地质问题 (1)1.3编制依据 (2)第二章监理工作重点 (3)2.1施工准备阶段监理工作重点 (3)2.2施工阶段质量监控重点 (3)第三章监理工作流程 (4)第四章监理工作控制要点、目标及手段 (5)4.1监理工作控制要点 (5)4.2监理工作目标 (8)4.3监理工作手段 (9)第五章、监理工作方法及措施 (11)5.1质量控制的监理工作方法 (11)5.2质量控制的监理措施 (12)5.3安全监理工作 (14)第六章旁站具体部位和工序 (15)6.1旁站程序 (15)6.2旁站监理的部位 (15)第一章专业工程特点及其技术、质量标准1.1工程特点本标段起讫里程为DK20+582.36~DK73+002.07、DK79+132~DK79+373、DK79+516.85~DK80+788.12，管段实际线路长度为53.90km。

其中新建路基2.45km/18处，占线路总长度的4.5%。

本监理标段线路沿线地形地貌主要受控于雪峰山脉、武陵山脉两个次级隆起带和沅麻盆地、大庸盆地两个次级沉降带，地貌类型主要为构造侵蚀、溶蚀中低山和构造剥蚀丘陵。

沿线地形地貌可分为河流冲洪积阶地、剥蚀中低山区和剥蚀低山丘陵区。

沿线岀露地层较多，从震旦系至第四系均有岀露。

张家界地区主要分布志留系砂质页岩，局部分布奥陶系灰岩；张家界后坪至凤凰一带广泛分布元古界浅变质砂岩、板岩、震旦系含砾砂岩、白云岩、寒武系下统炭质页岩、页岩、薄层灰岩夹页岩及中上统灰岩、泥质灰岩、白云岩。

项目区地处湖南省西北部，为华夏系、新华夏系构造一级隆起带的南西段，主要包括雪峰山、武陵山两个次级隆起带和沅麻盆地、大庸盆地两个次级沉降带的部分和全部，主要构造线呈北北东至北东向展布，由一系列褶皱和断裂带组成。

沿线地下水类型可划分为松散岩类孔隙水、红层裂隙—溶洞水、基岩裂隙水及碳酸盐岩类岩溶水。

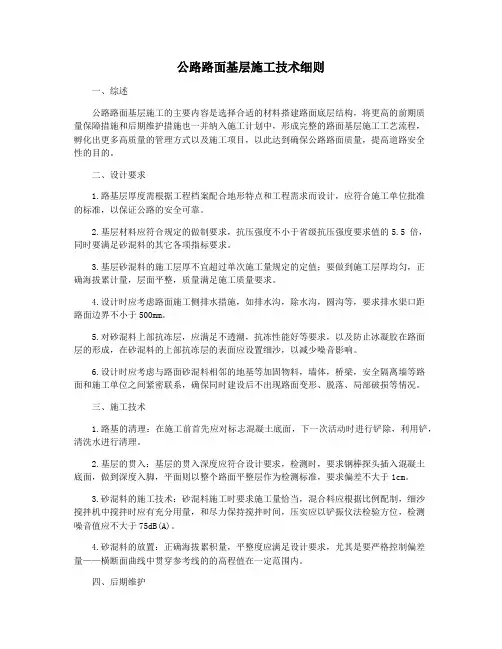

公路路面基层施工技术细则一、综述公路路面基层施工的主要内容是选择合适的材料搭建路面底层结构，将更高的前期质量保障措施和后期维护措施也一并纳入施工计划中，形成完整的路面基层施工工艺流程，孵化出更多高质量的管理方式以及施工项目，以此达到确保公路路面质量，提高道路安全性的目的。

二、设计要求1.路基层厚度需根据工程档案配合地形特点和工程需求而设计，应符合施工单位批准的标准，以保证公路的安全可靠。

2.基层材料应符合规定的做制要求，抗压强度不小于省级抗压强度要求值的5.5 倍，同时要满足砂混料的其它各项指标要求。

3.基层砂混料的施工层厚不宜超过单次施工量规定的定值；要做到施工层厚均匀，正确海拔累计量，层面平整，质量满足施工质量要求。

4.设计时应考虑路面施工侧排水措施，如排水沟，除水沟，圆沟等，要求排水渠口距路面边界不小于500mm。

5.对砂混料上部抗冻层，应满足不透潮，抗冻性能好等要求，以及防止冰凝胶在路面层的形成，在砂混料的上部抗冻层的表面应设置细沙，以减少噪音影响。

6.设计时应考虑与路面砂混料相邻的地基等加固物料，墙体，桥梁，安全隔离墙等路面和施工单位之间紧密联系，确保同时建设后不出现路面变形、脱落、局部破损等情况。

三、施工技术1.路基的清理：在施工前首先应对标志混凝土底面，下一次活动时进行铲除，利用铲，清洗水进行清理。

2.基层的贯入：基层的贯入深度应符合设计要求，检测时，要求钢棒探头插入混凝土底面，做到深度入脚，平面则以整个路面平整层作为检测标准，要求偏差不大于1cm。

3.砂混料的施工技术：砂混料施工时要求施工量恰当，混合料应根据比例配制，细沙搅拌机中搅拌时应有充分用量，和尽力保持搅拌时间，压实应以铲振仪法检验方位，检测噪音值应不大于75dB(A)。

4.砂混料的放置：正确海拔累积量，平整度应满足设计要求，尤其是要严格控制偏差量——横断面曲线中贯穿参考线的的高程值在一定范围内。

四、后期维护1.对于已建设的公路路面，应加强年度维修保养，根据路面状况，做好补漏处理，避免受气象环境影响造成层不结棘，裂缝等异常现象。

路基地下水排水设置与施工要求在城市道路基础设施中，路基地下水排水系统的设置和施工要求是非常重要的，它对于道路的平稳运行和保持道路的使用寿命起着至关重要的作用。

一、路基地下水排水系统的设置要求：1.设计原则：遵循“先收集、再排离”原则，即首先收集降水，然后将收集的降水排离道路。

2.路基排水类型：根据道路的类型和使用状况，选择合适的排水类型，如集中式排水系统、开放沟渠排水系统或沉积池排水系统等。

3.排水设施位置：在道路设计阶段，根据地形、水流方向和地下管线等因素，合理确定和布置排水设施的位置，确保排水设施能够有效地收集和排除降水。

4.排水系统分区：根据道路的路段和功能区划，将路基划分为不同的排水分区，并相应地设置合适的排水设施，便于管理和维护。

5.排水设施容量：根据设计降水量和道路使用状况，确定排水设施的合适容量，以确保在降雨时能够有效地收集和排除降水。

二、路基地下水排水系统的施工要求：1.施工前准备：在施工前，需要进行现场勘察和设计计算，确保设计的排水设施符合具体情况，并提前准备好施工所需的材料和设备。

2.施工工艺：根据设计要求，采用适当的施工工艺，包括挖掘土方、铺设排水管道、安装排水设施、进行管道连接和测量等。

3.排水设施材料：选择合适的材料用于排水设施的制作，如使用高强度的塑料管道、防腐处理的金属材料和耐压的混凝土材料等。

4.施工质量控制：施工过程中需要进行严格的质量控制，包括排水设施的安装水平、管道连接的严密性和施工现场的清洁等。

5.排水设施维护：施工后，需要定期对排水设施进行巡查和维护，及时清理堵塞物和疏通排水管道，保持排水设施的畅通和正常使用。

总结起来，路基地下水排水系统的设置和施工要求是确保道路排水畅通和保护路基工程的重要措施。

只有合理设置和正确施工排水系统，才能有效地收集和排除降水，避免道路的积水和损坏，保障道路的正常使用和使用寿命。

因此，在道路建设过程中，必须重视路基地下水排水系统的设置和施工要求，以确保道路运行的安全和可靠。

本高铁路基排水工程施工方案针对我国某高铁路段，全长XX公里，路基宽度XX米，设计速度XX公里/小时。

本工程位于我国南方地区，属于亚热带季风气候，雨量充沛，地表水和地下水较为丰富。

为确保路基稳定，防止路基病害发生，需对路基进行排水处理。

二、施工部署及计划1. 施工组织成立路基排水工程专项施工小组，负责施工过程中的技术指导和质量把控。

2. 施工进度根据工程特点和施工难度，制定详细的施工进度计划，确保工程按期完成。

三、施工方案及施工工艺1. 地表水排水（1）边沟：沿路基两侧设置边沟，沟底纵坡应衔接平顺，土质地段的边沟纵坡大于3%时应采取加固措施。

边沟深度不小于400mm，底宽不小于400mm。

（2）排水沟：排水沟可兼排除地表水的功能，沟底纵坡应衔接平顺，转弯处宜为弧线形。

排水沟长度不宜过长，通常不超过500m；排水沟距路基坡脚不宜小于5m。

（3）截水沟：在路基边坡处设置截水沟，拦截地表水，防止路基边坡侵蚀。

2. 地下水排水（1）暗沟：在路基填方高度较大、地下水较丰富的地段，设置暗沟进行排水。

暗沟采用钢筋混凝土结构，管道直径根据排水量确定。

（2）渗沟：在路基填方高度较小、地下水较丰富的地段，设置渗沟进行排水。

渗沟采用碎石填充，碎石粒径不大于40mm。

（3）检查井：在排水系统中设置检查井，便于排水系统维护和检修。

四、质量保证措施1. 严格按设计图纸和规范要求进行施工，确保排水设施的质量。

2. 加强施工过程中的质量控制，对原材料、施工工艺、施工过程进行全面检查。

3. 定期对排水设施进行检测和维护，确保排水设施的正常运行。

五、安全保证措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 加强施工现场的安全管理，防止安全事故发生。

六、环境保护措施1. 施工过程中，对产生的废水、废渣等进行妥善处理，防止污染环境。

2. 施工现场设置临时垃圾堆放点，定期清理。

3. 加强施工现场的绿化，改善施工环境。

路基排水工程施工方案一、项目概况为提高公路的排水能力和道路的使用寿命，保障行车安全，本工程拟对某公路路基进行排水工程改造。

该公路路基总长约10公里，主要包括路基开挖、排水管道铺设、挡土墙修复等工作。

本施工方案将详细介绍施工工艺、控制措施、质量要求等内容。

二、施工单位及技术人员为确保施工效果，本工程由某施工队承担，队长为XXX，具有多年的施工经验和丰富的技术积累。

施工中将配备专业的机械操作员、质检员等技术人员，确保施工质量。

三、施工工艺1. 路基开挖根据设计要求，对路基进行开挖，保证路基的坡度和平整度。

施工过程中，要注意避开原有管线和线路等设施，确保施工安全。

2. 排水管道铺设根据设计要求，选择合适的排水管道进行铺设。

在铺设过程中，要注意管道的坡度和连接处的密封性，确保排水效果。

3. 挡土墙修复对路基上的挡土墙进行修复，确保挡土墙的稳固性和抗冲击能力。

修复过程中，要注意选择合适的材料，确保修复效果。

四、施工控制措施1. 安全措施施工中要严格按照安全规范进行，加强员工的安全教育和培训，确保施工过程中的安全。

2. 环境保护施工过程中要加强对环境的保护，避免对周边环境造成污染。

同时，要注意垃圾的分类和清理，确保施工环境整洁。

3. 质量控制施工过程中要严格执行施工方案，确保施工质量符合设计要求。

对施工过程中出现的质量问题要及时处理，确保工程质量。

五、质量要求1. 施工质量施工队要按照设计要求进行施工，确保施工质量符合规范。

对施工过程中出现的质量问题要及时整改。

2. 施工进度施工队要按照工期要求进行施工，确保工程能够按时完成。

在施工过程中要及时处理施工中的问题，确保施工进度符合要求。

以上即是本次路基排水工程施工方案的内容，希朥能够按照方案要求进行施工，确保工程的顺利开展和施工质量。

路基填筑及临时防排水施工工艺1、目的 (1)2、工艺特点 (1)3、适用范围 (1)4、编制依据 (1)5、路基填筑施工工艺 (1)6、临时排水系统 (6)7、百米桩 (8)8、质量控制要点 (9)9、安全保证措施； (10)10、参考文献 (10)1 目的为规范路基填筑施工，提高施工质量及施工效率，特编制本工艺。

2 工艺特点改进石方填筑施工、明确填挖结合部的施工和增加临时防排水系统，进一步规范路基填筑施工。

3 适用范围适用路基土石方填筑施工。

4 编制依据1、《公路路基施工技术规范》-JTG F10-20062、《公路工程质量检验评定标准》 JTG F80/1-20043、交通运输部公路局《高速公路施工标准化技术指南》4、甘肃省《高速公路建设标准化管理指南》5、《xx高速公路建设标准化管理细则》5 路基填筑施工工艺5.1 施工准备5.1.1 测量放线按相关要求完成导线点、水准点、横断面复测等工作。

5.1.2路基取土场内的填料及挖方段可利用的土需做颗粒分析、液塑限、击实、最佳含水量、CBR、有机质含量、易溶盐等试验准备工作，路基填料满足相关要求。

5.1.3施工机械、设备已进场，数量及设备性能均符合相关要求。

按相关要求完成清表工作，全面进行填前碾压，使其压实度达到规定要求。

5.2.1 横向半填半挖台阶处理5.2.1.1填挖结合部或半填半挖的路基施工，采用先挖台阶——分层回填——分层开挖路堑的施工工艺，尽量扩大回填作业面。

5.2.1.2认真清理半填断面的原地面，将原地面挖成台阶，台阶内倾2%-4%，开挖高不大于2m，宽度不小于2m。

预留横向台阶5.2.2 纵向半填半挖台阶处理5.2.2.1按设计要求处理原地面，处理长度依据填土高度和原地面坡度确定。

5.2.2.2填挖交界处应挖成台阶处理。

路基台阶施工结合部预留台阶5.2.3.1土工格栅的铺设严格按设计文件要求执行。

5.2.3.2半填半挖及填挖结合部的填方应分层填筑，每层填筑厚度根据路基试验段确定。

路基钢筋混凝土排水沟工程施工方案及工艺方法钢筋混凝土排水沟是一种常见的排水系统，用于排除路面或其他场地内积水。

其施工方案和工艺方法如下：1.工程准备：a.完成设计图纸和施工图纸的编制；b.确定排水沟的位置、长度和宽度；c.根据设计要求选用合适的材料：混凝土、钢筋、排水管等；d.订购所需材料，并确保材料的质量和数量满足施工需求；e.调查现场情况，确保施工地点无障碍物和地质问题。

2.施工准备：a.对施工地点进行平整和清理，除去杂草、垃圾等；b.根据设计要求进行标示和测量，确保施工尺寸准确；c.划定施工区域，设置施工标志和围栏，确保施工安全；d.检查施工设备和工具的完好性和安全性。

3.施工过程：a.根据设计要求将排水沟的位置和延伸线用绳子和钉子标示出来；b.按照标示好的位置进行挖掘坑道，确保坑道的深度和宽度符合设计要求；c.清理坑道内的泥土和杂物，确保坑道的干燥和平整；d.铺设排水沟底部的砂石层，厚度一般在15-20厘米，使其平整并达到设计标高；e.进行钢筋的布置，根据设计要求和施工图纸将钢筋栅格焊接或者绑扎在一起，并固定在坑道内；f.混凝土浇筑：将预制好的混凝土搅拌均匀后倒入坑道，用振动器进行振动，使混凝土均匀填充并排除气泡，确保充实性和坚固性；g.混凝土养护：在混凝土浇筑完毕后，进行充分的养护，保湿并避免外界环境对混凝土的影响。

4.施工检验和验收：a.在施工过程中，及时检查和纠正施工中的问题，如混凝土均匀性、钢筋的固定性等；b.混凝土养护期结束后，进行检验工作，检查排水沟的均匀性、高度和宽度是否符合设计要求；c.根据验收标准进行工程验收，合格后可以进行后续护理工作。

以上就是钢筋混凝土排水沟工程的施工方案和工艺方法。

在施工过程中，应注意安全，严格按照设计要求进行施工，保证工程质量，并及时处理施工中的问题，以确保施工顺利进行和工程的优质完成。

路基排水施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!路基排水施工工艺流程一、施工准备阶段在进行路基排水施工之前，需要做好充分的准备工作。

施工场地不得有杂草、树根、块石等杂物，必须清理干净后方可进行下步施工。

在水准基点复测合格的前提下，利用往返测量将水准点引至水沟施工地点附近一稳固处(线路两侧每隔400m 设置一个水准点)，经复核符合精度要求后，作为水沟施工标高控制点。

根据路基有关参数，利用全站仪放出排水沟的中轴线并测出相应标高，在地面上标出里程桩号及相应标高，并根据所交底的结果，用白灰线或线绳拉出排水沟的相应轮廓线，标出相应的开挖深度。

采取机械开挖方式，少量欠挖、人工处理。

开挖过程中，若遇积水，可在基坑最低位置设集水坑，以便及时排走基坑积水，确保基底土不被水浸泡。

排水沟开挖到标高后采用小型振动夯对基底进行夯实处理，禁止出现超挖，对超挖的部分必须采用粘土回填，回填时采用打夯机夯实。

开挖过程中对边坡的稳定情况随时进行观测，并做好原始记录。

排水沟开挖完毕后，首先进行地基承载力试验，合格后报请现场监理工程师进行检验，在全部检验合格后，方准进行水沟的钢筋绑扎工作。

钢筋采用集中加工运到现场后进行绑扎。

钢筋施工中按照施工图设计要求进行绑扎，成品钢筋工程中必须满足钢筋网的间距、规格、保护层厚度等要求。

在绑扎钢筋前必须清理好基底泥浆等杂物，以免污染钢筋。

钢筋保护层垫块应按设计要求设置，以确保保护层的厚度。

排水沟设计为C30 混凝土。

水沟边墙根据测量放线在基础上立模，模板采用小块钢模，后加设横竖Φ48 钢管作为背杠，并形成整体。

墙身截面型式为梯形，模板很容易向内倾倒；在顶部模板之间采用拉筋进行支撑为防止倾倒。

模板安装后进行混凝土浇注。

混凝土由拌和车运送到现场，然后自卸至现浇位置。

混凝土浇注有关技术要求：(1)混凝土必须分层浇注，每层厚度不超过30cm，且待每层混凝土充分振捣完毕后才能继续进行上一层混凝土的浇注，上层混凝土浇注在下层混凝土初凝前完成。

为保证上下层混凝土结合的整体性，振捣器应插入下层混凝土5cm；(2)混凝土浇注和捣实后，在凝固期间，绝对不许产生变位，施工中要对结构的不同部位的浇注时间作出准确的记录；(3)顶层混凝土必须进行二次振捣及二次抹面，以防止松顶和干缩裂缝；(4)防止过振和漏振。

一、施工工艺程序和方法1、路基工程施工1.1、施工原则路基开挖严格按照“三阶段、四区段、八流程”路基填筑工艺分层分段填筑，即：三阶段：准备阶段→施工阶段→竣工阶段；四区段：开挖区段→平整区段→修整区段→检验区段；八流程：施工准备→基底处理→分层开挖修平→基床表层强化处理、碾压→检验签证→面层及边坡整修。

根据工期要求，结合现场情况，将路基纵向分段，每段长约200m。

本标段路基主要为挖方，标段两端为填方路基，路基填筑采用推土机、平地机平整、重型压路机压实、核子密度仪跟踪监测，人工配合机械刷坡成形。

路基开挖采用挖掘机、铲运机、推土机，人工配合修整。

路基施工自始至终遵循填筑一段，成型一段，防护及排水紧跟的原则进行施工，确保路基稳定。

1.2、土工试验路基工程土石方施工前，按相关规定对路堑挖方土石进行颗粒分析、含水量与密实度、有机质含量、击实试验等，确定土石(或填料)名称、分类、工程性质等，进而选定填料和最佳含水量和压实度等项指标，作为实施路基土石方施工的依据。

1.3、试验段施工根据本标段的地形地质特点及表1路基压实度要求，路堤填筑前，选择长度100m左右地段进行填土压实工艺试验，以确定各种填料的最适宜的碾压机械、最有效的虚铺厚度、最经济的压实遍数、最佳含水量的控制范围和方法，以及最合理的施工检测控制方法指导全标段施工。

试验结束后，对其各项指标进行检测，并满足表1要求。

表1 路基压实度要求表项目分类(路面底面以下深度) 路基压实度（重型，%）快车道路堤（0～0.8m）≥95(0.8～1.5m) ≥93(＞1.5m) ≥87 路堑（0～0.3m）≥931.4、土石方调配本工程土石方调配方案主要以设计方案为基础，结合工地调查的情况，遵循“就近利用，减少废弃，少占耕地，有利环保”，以及选择恰当的调配方向、运输路线，使土石方运输无对流现象的原则进行合理调配。

拟挖取线路左侧山包土方填筑路基，清表弃除的淤泥运到业主指定地点堆放。

目录1.编制根据 (1)2.路基排水设计原则 (1)3.排水工程材料规定 (3)4.路基排水施工 (4)4.1路堤边沟、加大边沟、平台截水沟、山坡截水沟施工 (4)4.2路堑边沟施工 (7)4.3边坡导水孔施工 (10)4.4急流槽施工 (11)4.5渗沟、盲沟施工 (13)5.质量控制 (14)6.安全保证措施 (20)7.环境保护措施 (23)道安高速TJ08标段路基排水工程施工方案1.编制根据《贵州省道真至新寨高速公路福寿场至和溪段两阶段施工图设计》（第二册）《公路路基施工技术规范》（JGJ F10-2023）《公路工程质量检查评估原则》（JGJ F80/1-2023）《路桥工程师计算手册》2.路基排水设计原则路基排水系统由排水沟、边沟、截水沟、骨架泄水槽及急流槽、渗沟、天然河沟等构成。

路基排水原则上不与农田浇灌、水塘鱼池相干扰。

填方路基两侧设置M7.5浆砌片石排水沟, 为了尽量减少占地, 一般路段尺寸为0.6×0.6m矩形沟。

挖方路段边沟重要采用矩形盖板边沟, 结合排水规定, 其尺寸可选用0.6×0.6m或0.6×0.8m边沟旳详细段落及采用旳尺寸见《路基、路面排水工程数量表》挖方边坡每级坡面间设置宽2.0m旳平台, 并设置平台截水沟拦截上方坡面流水, 设置急流槽将水流引至边沟或引离路基。

当挖方边坡山坡汇水面积较大时设置截水沟, 并在挖方两端山凹处设跌水槽处理。

跌水槽设置为台阶式, 起到水流消力作用兼做养护人员上下通道。

挖方潮湿路段设置横向盲沟与纵向渗沟, 减少地下水对路基、路面旳影响。

路基填挖交界处, 路堑边沟沟底标高与路堤排水沟沟底标高落差较大时, 设置急流槽将边沟水引入到排水沟。

急流槽设置旳地点除按《路基、路面排水工程数量表》中详细位置设置外, 还可根据现场施工中碰到旳详细状况进行调整。

3.排水工程材料规定⑴圬工材料除设计中尤其注明外,对片石强度、砂浆标号、混凝土作出如下规定:①片石、块石强度不低于30MPa, 符号MU30；②水泥砼预制块强度不低于C20；③浆砌片石挡土墙、护坡、边沟、截水沟及水下护坡等, 用M7.5（M10）砂浆砌MU30片块石、M10砂浆勾缝。
