排水管道施工工艺流程

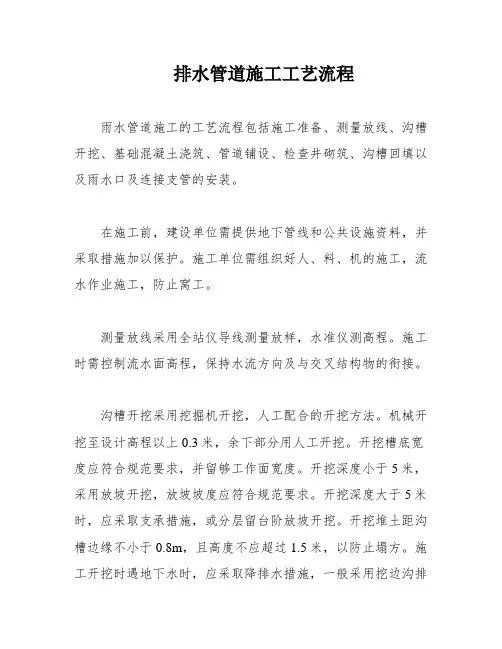

排水管道施工工艺流程雨水管道施工的工艺流程包括施工准备、测量放线、沟槽开挖、基础混凝土浇筑、管道铺设、检查井砌筑、沟槽回填以及雨水口及连接支管的安装。

在施工前，建设单位需提供地下管线和公共设施资料，并采取措施加以保护。

施工单位需组织好人、料、机的施工，流水作业施工，防止窝工。

测量放线采用全站仪导线测量放样，水准仪测高程。

施工时需控制流水面高程，保持水流方向及与交叉结构物的衔接。

沟槽开挖采用挖掘机开挖，人工配合的开挖方法。

机械开挖至设计高程以上0.3米，余下部分用人工开挖。

开挖槽底宽度应符合规范要求，并留够工作面宽度。

开挖深度小于5米，采用放坡开挖，放坡坡度应符合规范要求。

开挖深度大于5米时，应采取支承措施，或分层留台阶放坡开挖。

开挖堆土距沟槽边缘不小于0.8m，且高度不应超过1.5米，以防止塌方。

施工开挖时遇地下水时，应采取降排水措施，一般采用挖边沟排水和井点排水。

沟槽内施工人员必须佩戴安全帽，预留上下施工通道，做好安全防护措施。

沟槽开挖完成后，应清槽并请监理验槽合格后方可进行下一道工序。

基础混凝土浇筑时，需按照设计计算基础支承角为120度和180度两种的要求进行施工。

设计标号C15混凝土，混凝土振捣应密实。

管道基础达到一定强度才能安装管节。

管道铺设前，需进行外观检查，修补缺陷并经鉴定合格后方可使用。

管道铺设要沿管轴线带线铺设，铺设顺直，且管口的纵向间隙符合规范规定，DH600间隙1-5mm，DH≥700间隙7-15mm，同时留好检查井位置。

管道接口采用钢丝网水泥砂浆抹带接口。

钢丝网应锚入基础混凝土10-15cm，以加强连接。

钢丝网宽度，抹带厚度及宽度应符合规范要求。

抹带完成后要及时养护，管道中心、高程经复验合格后，应按规范要求及时浇筑管座混凝土。

排水管施工工艺流程一、排水管道施工前准备1.确定施工图纸和设计要求。

2.准备施工材料和工具，包括管材、管件、阀门、接口密封胶等。

3.做好安全措施，包括安装警示标志、设置防护设施等。

4.对施工现场进行清理，确保施工道路畅通。

二、基础施工1.根据设计要求，进行基础开挖，并保持基底平整。

2.在基础底板上铺设防止沉降的垫层，如细砂、碎石等。

3.在垫层上安装基础支承物，如基础板或基础垫砖等。

三、管道安装1.根据设计要求，选用合适的管材和管件，并检查其质量是否符合要求。

2.进行管道的切割、砂轮修整等加工工作，并清理管道表面。

3.根据设计要求，将管道按照要求进行连接，采用焊接、橡胶密封圈连接、承插连接等方式。

4.安装管道支架或吊架，确保管道的固定和稳定。

5.根据设计要求，进行管道的坡度设置，保证排水畅通。

四、排气管安装1.根据设计要求，选用合适的排气管材和排气管件，并检查其质量是否符合要求。

2.进行排气管的切割、砂轮修整等加工工作，并清理排气管表面。

3.将排气管按照设计要求进行连接，采用焊接、橡胶密封圈连接、承插连接等方式。

4.安装排气管支架或吊架，确保排气管的固定和稳定。

5.根据设计要求，进行排气管的坡度设置，保证排气畅通。

五、检测和测试1.对已完成的排水管道进行检查，确保连接牢固、无渗漏等问题。

2.进行压力试验，按照设计要求，对排水管道进行加压试验，确保其承压性能符合要求。

3.进行泄漏试验，将管道封堵，用一定压力进行保持一段时间，观察是否有泄漏现象。

六、管道保护1.对已完成的排水管道进行保护，采取适当的措施，防止破坏、变形等问题。

2.使用防腐涂料对管道进行防腐处理，以延长使用寿命。

七、验收和竣工1.完成施工的排水管道进行验收，检查管道的安装质量和性能是否符合设计要求。

2.确认施工记录和资料的完整性。

以上是排水管施工工艺流程的详细介绍，通过精确的施工流程和有效的质量控制，可以保证排水管道的稳定性、安全性和使用寿命。

室内排水管的施工工艺流程
室内排水管施工工艺流程通常包括以下步骤：
1. 确定排水管道的走向和位置。

根据建筑设计图纸和现场勘测，确定排水管道的走向和位置。

2. 开挖管道槽并修整底部。

根据设计要求和管道尺寸，开挖出管道槽，并保持底部平整。

3. 设置管道支架。

根据管道直径和距离要求，设置必要的管道支架，确保管道的稳定。

4. 安装排水管道。

根据设计要求，将排水管道安装在管道槽中，并进行固定。

5. 连接管道。

使用适当的连接方式，连接排水管道与其他管道、设备或配件。

6. 进行泄漏测试。

安装好管道后，进行泄漏测试，以确保排水系统的密封性和安全性。

7. 进行通水试验。

在确认没有漏水问题后，进行通水试验，以验证排水系统的正常运行。

8. 进行施工记录和验收。

在施工完成后，记录施工过程和相关数据，并进行验收，以确保施工质量达到要求。

请注意，这只是一般室内排水管施工的流程，具体流程可能会因项目特点和设计要求而有所不同。

建议在施工前参考相关设计规范和施工方案，以确保施工流程的准确性和质量。

排水管道铺设施工工艺流程及施工方法一、工艺流程地下管线探明→测量放线→沟槽开挖→混凝土平基→安管→混凝土管接缝处理→砌检查井→回填土料（水位下回填级配砂砾）。

二、主要施工方法1、地下管线探明在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。

2、测量放线做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施工的导线点和水准点，使施工中随时测量各工序位置和高程。

核对水准点并沿一每隔60m建立一处临时水准点。

测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。

根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，排出管沟开挖范围内的埋地管线。

根据小段开挖坑后的土质再确定其开挖边坡值及支挡方案。

3、沟槽开挖各施工段土方均采用单斗1.25m3反铲挖掘机施工，先深后浅，机械挖至路槽底20cm左右人工清槽，这样可防止超挖对基底土的扰动。

沟槽排水采用集水井排水法，在沟槽的两侧挖出排水明沟，其断面为200×300，以3%的坡度坡向集水井，集水井每隔50m设一个，断面为1.2m×1.2m×1.5m（沟底以下），集水井内水用D100泥浆泵排出。

机械进场前要报监理工程师检查。

沟槽测量控制采用坡度板控制，即沟槽机械开挖后在距槽底2.5m，位置埋设一根15cm×15cm木板，间距为10米左右，在坡度板上钉管线中心钉和高程板高程板上钉高程钉。

土方开挖后，如土质松软，出现蹋方现象即采用横板密撑。

开挖后的土方用自卸汽车运作填方用料。

管道基础开挖后请示指挥部、监理及进做好验槽。

管线基坑开挖后，请示指挥部监理及时做好与给水、排水电迅地道等各部门的协调工作。

采用先开挖试坑到基底后与指挥部、监理、设计、质检等部门一道确定土壤的力学性质再确定沟槽开挖边坡及其支挡方案。

4、混凝土平基及基础混凝土施工前做好详细的工艺设计、模块方案，模快支撑要有足够的强度、刚度和稳定性，模块接缝要严密，围档使用时清理干净，并刷脱模剂。

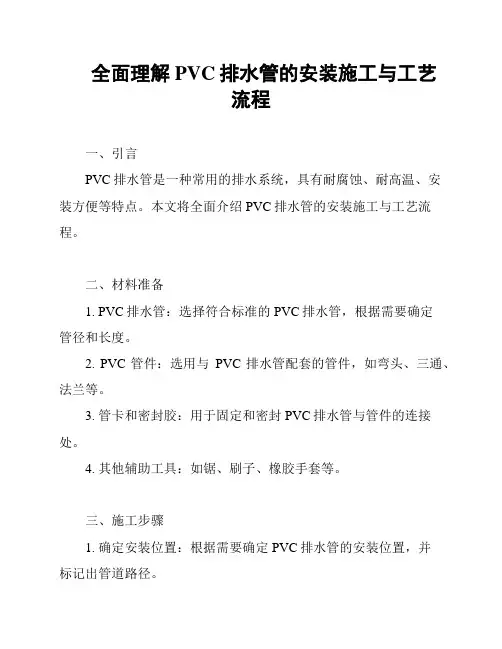

详述PVC排水管的安装施工及工艺流程1. 概述PVC排水管是一种使用聚氯乙烯（PVC）材料制成的排水管道，广泛应用于建筑、市政等领域的排水系统中。

本文档将详细介绍PVC排水管的安装施工及工艺流程，以确保施工质量和进度。

2. 施工准备2.1 材料准备- PVC排水管材：根据设计要求选择合适的管材直径和长度。

- 连接配件：包括三通、弯头、法兰等。

- 粘结剂：专用PVC管材粘结剂。

- 工具：锯床、尺子、扳手等。

2.2 现场准备- 确认管道走向和标高。

- 开挖沟槽：根据设计要求开挖合适的沟槽深度和宽度。

- 铺设基础：在沟槽底部铺设基础，确保平整、坚实。

3. 管道安装3.1 管道铺设- 将PVC排水管材放入沟槽中，管材应有一定的斜度，以便排水。

- 用扳手紧固管材两端的法兰，确保连接牢固。

3.2 连接配件安装- 根据设计要求，在适当位置安装三通、弯头等连接配件。

- 确保连接配件与管材的斜度一致，以便排水。

3.3 检查井安装- 在管道交汇处或变径处设置检查井。

- 检查井与管道连接时，应确保检查井的斜度与管道斜度一致。

4. 管道固定与防护4.1 管道固定- 使用管卡或吊卡将管道固定在沟槽壁上，确保管道稳定。

- 管道的固定间距应符合设计要求。

4.2 管道防护- 在管道外壁涂抹防腐涂料，防止管道腐蚀。

- 管道穿越道路时，应设置保护套，防止管道受损。

5. 系统测试- 管道安装完成后，进行系统测试，确保排水系统正常运行。

- 测试方法可采用打压、灌水等，检测管道是否有泄漏、破损等问题。

6. 施工注意事项- 严格按照设计图纸和施工规范进行施工。

- 确保管道铺设走向正确，斜度符合设计要求。

- 连接配件安装应牢固，防止漏水、脱落。

- 管道固定和防护措施应到位，防止管道受损。

7. 总结PVC排水管的安装施工及工艺流程是建筑、市政等工程中常见的排水系统施工内容。

通过以上详细介绍，希望能够帮助施工人员掌握PVC排水管的安装技巧和注意事项，提高施工质量，确保排水系统的正常运行。

排水管道施工工艺流程
《排水管道施工工艺流程》
排水管道施工是建筑工程中的重要环节，其施工工艺流程对于保障建筑物的排水系统正常运行至关重要。

下面将介绍一般排水管道施工的工艺流程。

1. 设计方案确认
在施工前，需要对排水管道的设计方案进行确认。

这包括确定管道的布置、管径、材质等参数，以及管道的连接方式、支架设置等细节。

设计方案的确认需要充分考虑到建筑物的结构、功能和实际使用情况。

2. 材料准备
根据设计方案，准备好排水管道所需的材料，包括管道、管件、支架、密封材料等。

选择符合国家标准的优质材料是保障排水系统质量的关键。

3. 排水管道铺设
按照设计方案，对排水管道进行铺设。

需要注意管道的坡度和高差，保证排水畅通。

同时，要严格按照设计要求进行管道的连接和固定，确保管道的牢固和密封。

4. 检测验收
在排水管道铺设完成后，需要进行检测验收。

这包括对管道的质量、密封性和排水效果进行检查和测试，确保排水系统符合要求，并且可以正常使用。

5. 封闭保护
排水管道施工完成后，需要对管道进行封闭保护，防止外部物质侵入，影响排水系统的正常运行。

同时，还需要进行标识和清理，保证排水管道系统的清洁和安全。

综上所述，排水管道施工的工艺流程包括设计方案确认、材料准备、排水管道铺设、检测验收和封闭保护等环节。

严格按照流程进行施工，可以保证排水系统的质量和可靠性。

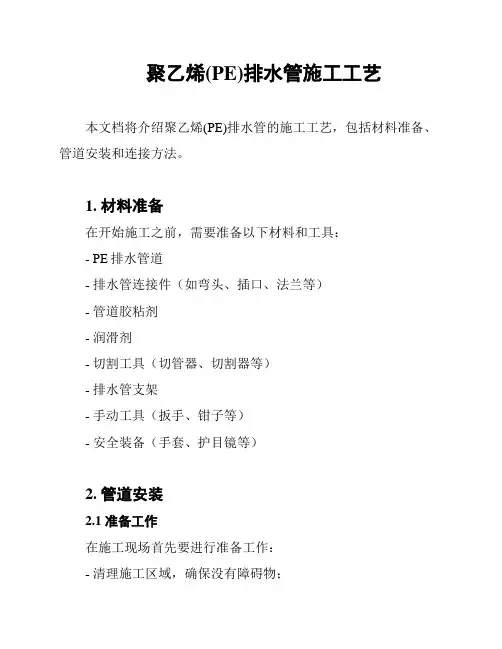

聚乙烯(PE)排水管施工工艺本文档将介绍聚乙烯(PE)排水管的施工工艺，包括材料准备、管道安装和连接方法。

1. 材料准备在开始施工之前，需要准备以下材料和工具：- PE排水管道- 排水管连接件（如弯头、插口、法兰等）- 管道胶粘剂- 润滑剂- 切割工具（切管器、切割器等）- 排水管支架- 手动工具（扳手、钳子等）- 安全装备（手套、护目镜等）2. 管道安装2.1 准备工作在施工现场首先要进行准备工作：- 清理施工区域，确保没有障碍物；- 根据设计要求确定管道的安装位置；- 安装排水管支架，确保管道的稳定。

2.2 切割管道根据需要的长度，使用切割工具将PE排水管切割成相应的尺寸。

2.3 连接管道连接管道可以使用以下方法：- 插入连接：将管件的插口插入PE管的端部，并确保插入深度符合规定。

- 螺纹连接：使用螺纹连接件将PE管连接在一起，确保螺纹紧固。

2.4 施工注意事项在施工过程中需要注意以下事项：- 管道连接时，应先进行干拧连接，然后再使用管道胶粘剂密封。

- 在连接过程中保持管道的轴线对齐，避免偏斜。

- 确保管道连接牢固、无渗漏。

3. 完工验收在施工完成后，应进行完工验收，以确保施工质量：- 检查排水管道的连接是否牢固、无渗漏。

- 检查管道表面是否平整、无损坏。

- 检查管道支架是否稳固、符合要求。

- 进行相应的功能测试，如排水测试等。

以上是聚乙烯(PE)排水管施工的工艺流程，按照上述步骤进行施工，可保证排水管道的安全、稳定运行。

> 注意：本文档中所有内容仅供参考，具体施工时需根据实际情况和相关规范进行操作，确保安全施工。

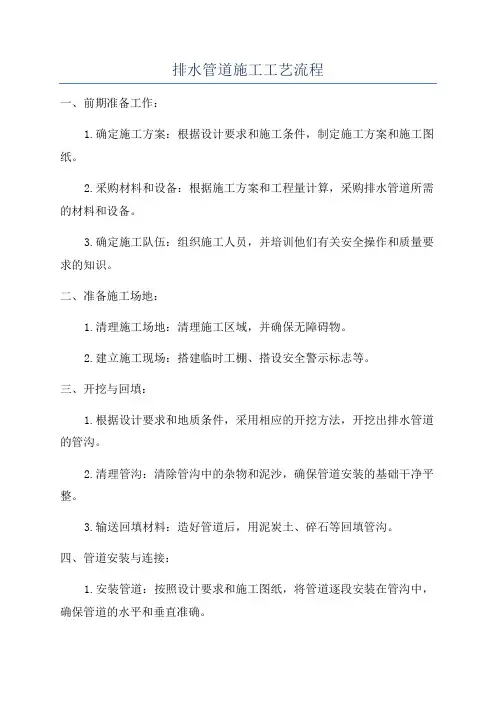

排水管道施工工艺流程一、前期准备工作：1.确定施工方案：根据设计要求和施工条件，制定施工方案和施工图纸。

2.采购材料和设备：根据施工方案和工程量计算，采购排水管道所需的材料和设备。

3.确定施工队伍：组织施工人员，并培训他们有关安全操作和质量要求的知识。

二、准备施工场地：1.清理施工场地：清理施工区域，并确保无障碍物。

2.建立施工现场：搭建临时工棚、搭设安全警示标志等。

三、开挖与回填：1.根据设计要求和地质条件，采用相应的开挖方法，开挖出排水管道的管沟。

2.清理管沟：清除管沟中的杂物和泥沙，确保管道安装的基础干净平整。

3.输送回填材料：造好管道后，用泥炭土、碎石等回填管沟。

四、管道安装与连接：1.安装管道：按照设计要求和施工图纸，将管道逐段安装在管沟中，确保管道的水平和垂直准确。

2.连接管道：采用橡胶密封圈、焊接等方法，对管道进行连接。

连接部位应严密，检查是否有泄漏。

3.安装支架：对长距离管道进行支持，保证管道的稳定性和强度。

五、排水检测与试验：1.进行排水测试：安装完成后，对排水管道进行压力测试，确保管道的密封性和正常运行。

2.进行排水试验：根据设计要求，用特定方法和水量进行排水试验，检查排水管道是否能够正常排水和排浊。

3.检查与修正：根据试验结果，对发现的问题及时修正。

六、管道保护：1.管道保温：在寒冷环境下，对管道进行保温处理，以防止冻裂。

2.管道防腐：对需要防腐的管道进行防腐处理，延长使用寿命。

七、竣工验收：1.进行工程验收：根据设计要求和技术规范，对已施工完成的排水管道进行验收。

2.整理资料：整理工程资料和施工记录。

以上所述是一个典型的排水管道施工工艺流程，具体实施过程中需要根据具体项目情况进行调整和完善。

同时，施工过程中也要注意安全生产和环境保护，确保工程质量和施工进度。

UPVC排水管施工工艺一、引言随着建筑行业的不断发展，排水管道的施工工艺也在不断进步。

UPVC （Unplasticized Polyvinyl Chloride）排水管作为一种新型的排水管道材料，因其具有耐腐蚀、寿命长、易于安装等优点，已经逐渐被广泛应用于建筑排水系统中。

本文将详细介绍UPVC排水管的施工工艺，以期为相关工程提供参考。

二、材料与工具准备1、材料：UPVC排水管、UPVC排水管件、UPVC胶水等。

2、工具：切割机、打磨机、涂胶器、压力钳、套丝机等。

三、施工工艺流程1、测量放线：根据设计图纸确定管道的走向和标高，在施工现场进行测量放线。

2、切割与打磨：使用切割机将管道切割成所需长度，使用打磨机将管道端口打磨光滑，以便连接。

3、涂胶：将UPVC胶水涂抹在管道端口和管件上，确保涂抹均匀，但不要涂抹过多，以免浪费。

4、连接管道：将管道与管件连接起来，使用压力钳将连接处紧固。

5、安装固定：根据设计要求，使用支架和卡子将管道固定在墙体或地面上。

6、检测与调试：完成安装后，对系统进行检测和调试，确保排水管道畅通无阻。

四、注意事项1、在施工过程中，应注意保护管道表面，避免划伤或污染。

2、在连接管道时，应确保管件和管道的端口干燥、无油污，以保证粘接效果。

3、在固定管道时，应使用合适的支架和卡子，确保管道安装牢固、整齐。

4、在检测和调试过程中，应注意观察管道系统的运行情况，及时发现并解决可能存在的问题。

五、总结UPVC排水管施工工艺作为一种新型的建筑排水系统施工方法，具有操作简便、耐腐蚀、寿命长等优点。

在实际施工过程中，只要按照正确的工艺流程和注意事项进行操作，就能保证UPVC排水管的施工质量和使用效果。

未来随着建筑行业的不断发展，UPVC排水管的应用前景将更加广阔。

PVC排水管施工工艺一、施工前准备1、熟悉图纸：施工前，首先需要仔细阅读图纸，了解排水系统的走向、管径、预留口等细节。

同时，对图纸中的特殊要求和注意事项要牢记在心。

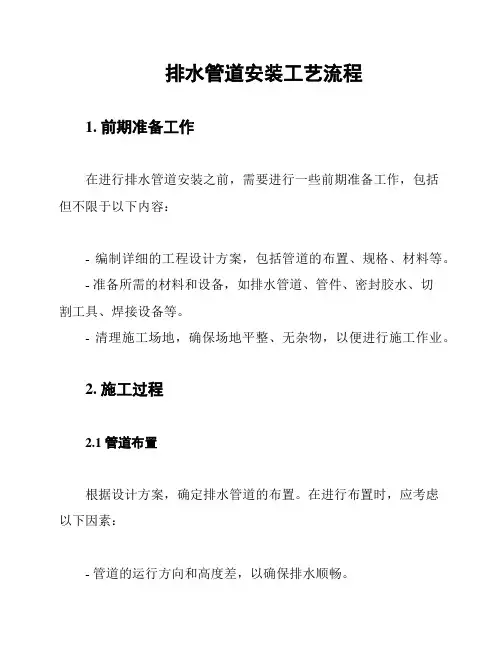

排水管道安装工艺流程1. 前期准备工作在进行排水管道安装之前，需要进行一些前期准备工作，包括但不限于以下内容：- 编制详细的工程设计方案，包括管道的布置、规格、材料等。

- 准备所需的材料和设备，如排水管道、管件、密封胶水、切割工具、焊接设备等。

- 清理施工场地，确保场地平整、无杂物，以便进行施工作业。

2. 施工过程2.1 管道布置根据设计方案，确定排水管道的布置。

在进行布置时，应考虑以下因素：- 管道的运行方向和高度差，以确保排水顺畅。

- 管道的支撑方式，确保管道固定稳定。

- 管道的连接方式，如焊接、橡胶垫片密封等。

2.2 管道安装按照设计方案，进行排水管道的安装。

具体步骤如下：1. 测量和标记管道的位置和长度。

2. 使用切割工具将管道和管件按需求进行切割。

3. 清理切割面，确保平整光滑。

4. 进行管道连接，可以使用焊接、橡胶垫片密封等方式。

5. 进行管道的支撑和固定，确保管道牢固可靠。

2.3 排水测试安装完成后，进行排水测试以验证管道的质量和性能。

具体步骤如下：1. 封堵管道的入口和出口。

2. 注入一定量的水或其他介质到管道中。

3. 检查管道是否有漏水现象。

4. 检查排水速度和排水顺畅程度。

3. 后期工作安装完成后，还需要进行一些后期工作，以确保排水管道的有效运行和维护。

包括但不限于以下内容：- 清理施工过程中产生的垃圾和杂物。

- 进行管道的防腐处理，延长使用寿命。

- 制定管道的维护保养计划，定期检查和清理管道。

以上是排水管道安装工艺流程的基本步骤，具体操作应根据实际情况和设计要求进行调整和补充。
