分部工程验收鉴定书
附件1 备查资料总目录
表1 拟验分部工程的单元工程清单施工单位：中国水利水电第十一工程局有限公司
制表：校核：
表2 主要原材料、构件检测试验质量统计表
施工单位：中国水利水电第十一工程局有限公司
制表：审核：
表3 中间产品、混凝土（砂浆）试件资料统计表施工单位：中国水利水电第十一工程局有限公司
表4 施工图纸、设计变更、施工技术说明统计表设计单位：邯郸水利水电勘测设计研究院
制表：校核：
表5 设备产品出厂资料、图纸说明书、测绘验收、安装调试、性能鉴
定及试运行等资料
施工单位：中国水利水电第十一工程局有限公司
制表：校核：
表6 工程质量事故统计表施工单位：中国水利水电第十一工程局有限公司
表7 重要会议记录及声像资料统计施工单位：中国水利水电第十一工程局有限公司
制表：校核：
表8 重要隐蔽单元工程统计表施工单位：中国水利水电第十一工程局有限公司
制表：校核：表9 工程质量缺陷统计表监理单位：安阳市润安工程咨询监理公司
制表：校核：
表10 监理批复、通知、指示统计表监理单位：安阳市润安工程咨询监理公司
表11 监理工序抽检统计表监理单位：安阳市润安工程咨询监理公司
制表：校核：
表12 主要原材、构件检测试验质量统计表
监理单位：安阳市润安工程咨询监理公司
制表：校核：
30
表13 监理中间产品、混凝土（砂浆）试件质量统计表监理单位：安阳市润安工程咨询监理公司
制表：校核：
表14 工程项目划分资料
监理单位：安阳市润安工程咨询监理公司
制表：校核：
附件2：穿越民有二干渠分部工程验收遗留问题处理记录。
分部分项质量验收证明书一、项目概述本次质量验收涉及的项目为XXX工程的分部分项工程，包括XXX、XXX、XXX等共计XX个分项工程。
本次质量验收旨在确认各分项工程的施工质量是否符合相关标准和要求。
二、验收标准根据国家相关标准和工程施工规范，对各分项工程的质量验收进行评估。
验收标准主要包括但不限于以下几个方面：1. 结构安全性：对工程结构的承载能力、抗震性能、稳定性等进行评估，确保工程结构的安全可靠。
2. 施工工艺：对施工过程中的工艺操作、施工顺序、材料使用等进行评估，确保施工工艺的合理性和规范性。
3. 材料质量：对使用的各类建筑材料进行检测和评估，确保材料的质量符合相关标准和要求。
4. 工程质量：对工程施工过程中的质量控制措施、质量记录等进行评估，确保工程质量达到设计要求。
三、验收过程1. 验收前准备：组织相关人员进行会议，明确验收的目的、范围和标准，制定验收计划，并准备验收所需的相关文件和资料。
2. 验收人员：由相关专业人员组成验收小组，包括设计师、监理工程师、施工单位代表等。
3. 验收范围：根据工程设计文件和施工合同，确定本次验收的分部分项工程范围。
4. 验收方法：采用现场检查、样品检测、测量等方法进行验收，对各项指标进行评估和记录。
5. 验收结果：根据实际情况，对各分项工程进行评定，分为合格、基本合格和不合格三个等级，并出具相应的验收报告。
四、验收结论根据对各分项工程的实际情况评估和记录，得出以下验收结论：1. 合格：经过检查和评估，该分项工程的质量符合相关标准和要求，可以正常投入使用。
2. 基本合格：该分项工程的质量基本符合相关标准和要求，但还存在一些细微的问题需要改进和修正。
3. 不合格：该分项工程的质量不符合相关标准和要求，存在严重的质量问题需要整改。
五、质量整改要求针对基本合格和不合格的分项工程，提出以下质量整改要求：1. 制定整改方案：由施工单位制定详细的整改方案，包括整改措施、时间计划和责任人等。
编号：TJQ01-02东川区团结渠首部延伸工程2号隧洞洞身分部工程验收鉴定书单位工程名称：隧洞2号隧洞洞身分部工程验收工作组二○一五年六月二日前言东川区团结渠首部延伸工程2号隧洞洞身分部工程是东川区团结渠首部延伸工程项目的一个分部工程，经过各参建单位的共同努力，该分部工程已按设计内容完成,根据《水利水电建设工程验收规程》(SL223—2008）、《水利水电工程施工质量检验与评定规程》(SL176—2007）的有关规定,2015年06月02日，由昆明市东川区团结渠首部延伸工程建设管理指挥部主持本分部工程验收,昆明市水利工程质量监督站洪工、马工列席验收会议。
会议首先由昆明市东川区团结渠首部延伸工程建设管理指挥部、云南润滇工程技术咨询有限公司、昆明市东川区水利水电勘测设计队、四川省科茂建筑工程有限公司、昆明浩淼水利水电工程检测有限公司等各参建单位组成验收工作组，验收工作组经过现场检查,查阅相关资料,认真讨论，认为该分部工程具备验收条件,并形成以下验收结论。
一、分部工程开工完工日期2011年12月22日~2014年09月12日二、分部工程建设内容该分部工程主要建设内容包括隧洞洞脸平台开挖、隧洞洞身开挖、隧洞洞身衬砌等。
三、施工过程及完成的主要工程量（一）、设计主要指标及变更情况1、原设计主要指标：2＃隧洞起始桩号为0+474。
600，结尾桩号为3+014.200，全长2539。
600m；坡降为3/1000,其中桩号0+474.600～0+494。
600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号0+494。
600～1+196。
600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号1+196。
600~1+606.600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号1+606。
600～1+656.600勘察为Ⅴ类围岩，断面形式设计为Ⅲ型断面；桩号1+656.600～1+726.600勘察为Ⅳ类围岩，断面形式设计为Ⅰ型断面;桩号1+726.600～2+821.600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号2+821.600～2+873。

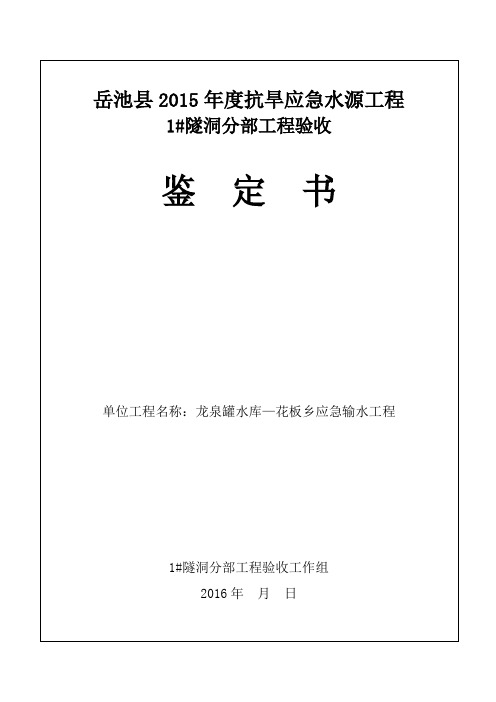

岳池县2015年度抗旱应急水源工程1#隧洞分部工程验收鉴定书单位工程名称：龙泉罐水库—花板乡应急输水工程1#隧洞分部工程验收工作组2016年月日验收主持单位：岳池县重点水利工程建设管理站项目法人：岳池县重点水利工程建设管理站设计单位：四川南充水利电力建筑勘察设计研究院监理单位：四川腾升建设工程项目管理有限公司施工单位：福建省汀江水电工程有限公司运行管理单位：岳池县重点水利工程建设管理站验收时间： 2016年月日验收地点：岳池县2015年度抗旱应急水源工程项目区前言根据《水利水电工程施工质量检验与评定规程》、《水利水电建设工程验收规程》（SL223-2008）和本项目设计资料、合同资料，岳池县重点水利工程建设管理站于2016年月日组织召开了岳池县2015年度抗旱应急水源工程1#隧洞分部工程验收会议，参加会议单位有建设单位岳池县重点水利工程建设管理站、监理单位四川腾升建设工程项目管理有限公司、设计单位四川南充水利电力建筑勘察设计研究院、施工单位福建省汀江水电工程有限公司。
验收工作组先查勘工程现场，检查合同范围内工程项目完成情况，然后在项目部会议室召开了分部工程验收会议，会议中听取了各参建单位情况报告、检查了工程验收相关资料，最后讨论并通过岳池县2015年度抗旱应急水源工程1#隧洞分部工程验收鉴定书。
一、分部工程开、完工日期本分部工程于2015年月日开工，2016年月日完工。
二、分部工程建设内容：该分部工程包括石方开挖、模板制安、洞顶回填灌浆、变形缝、排水孔、橡胶止水、钢筋、砂浆锚杆、挂网钢筋与钢支撑。
三、施工过程及完成的主要工程量（一）石方工程开始于2015年月日，于2016年月日完工，洞挖石方940.5m³m³。
（二）隧洞主体工程开始于2015年月日，于2016年月日完工，普通模板制作及安装725m²；隧洞模板547.37m²；C20砼（隧洞）215.5m³；C20砼（盖板）145m³；C10细石砼垫层283m³；C20砼底板566m³；伸缩缝81.8m²；橡胶止水654.7m。
分部工程质量验收证明单
一、项目名称：
二、分部工程名称：
三、工程质量验收情况：
根据《分部工程质量验收规范》，经过对分部工程进行检查，以下是该分部工
程的质量验收情况：
1.质量标准符合性：经过检验，该分部工程的质量标准符合相关规定，
未发现明显不符合的情况。
2.施工质量：分部工程施工质量良好，各项工作均按照设计要求和技
术规范进行。
3.材料质量：所采用的材料符合国家标准，未出现假冒伪劣产品。
4.验收结果：该分部工程经过质量验收合格，符合项目建设要求，可
进行下一步工程施工。
四、质量验收人员：
1.验收人员1：
2.验收人员2：
五、质量验收结论：
该分部工程经过严格的质量验收，符合相关质量标准要求，特发此证明单，作
为工程质量验收的依据。
六、签署：
质量验收人员签名：
日期：年月日。
隧道工程验收单项目名称：隧道工程验收日期：2022年6月15日一、工程概况隧道工程位于XX地区，总长为X公里，由起点隧道、中间隧道和终点隧道组成。
本工程旨在提供交通便利，并缓解交通拥堵状况。
工程采用XX设计标准，按照合同要求进行施工，并严格控制质量。
二、工程质量验收情况1. 施工材料合格：经过抽样测试，隧道工程所使用的材料符合相关规定标准，材料质量可靠。
2. 施工工艺符合要求：施工过程中，采用了先进的施工工艺，经过各环节的验收，施工质量可靠。
3. 设施设备完善：隧道工程的设施设备完善，运行稳定，保证了隧道的正常使用。
4. 安全措施到位：在施工过程中，隧道工程严格遵守安全规范，安全设施齐全，确保了工人和施工过程的安全。
三、工程验收结论鉴于以上所述，在对隧道工程进行全面检查和测试后，隧道工程达到了设计要求和合同规定的要求，具备了投入使用的条件。
现对隧道工程进行验收：1. 工程质量合格：隧道工程施工质量符合相关标准，通过了相应的检测和验收。
2. 设备设施完善：隧道工程的设备设施到位，并且运行正常。
3. 安全措施完备：隧道工程按照相关安全规范进行施工，安全设施齐全，确保了工人和施工过程的安全。
基于以上情况，隧道工程经过细致检查和检验，达到了验收要求，现确认验收合格。
四、工程保修期隧道工程保修期从本验收单签署之日起X年。
在保修期内，如发现隧道存在质量问题或需要维修，施工方将负责修复，并确保隧道设施的正常运行。
五、验收人员本次验收活动由以下人员参与并签字确认：1. 业主代表：2. 监理工程师：3. 施工单位：4. 第三方评估机构代表（如适用）：六、附录1. 隧道工程设计图纸一份。
2. 隧道工程质量检测报告一份。
3. 监理工程师对隧道工程的评估报告一份。
以上是对隧道工程的验收情况的详细描述和确认。
以上内容经验收人员共同商定，并在本验收单上签字为证。
验收人员签字：业主代表：监理工程师：施工单位：日期：日期：日期：。
编号：TJQ01-02东川区团结渠首部延伸工程2号隧洞洞身分部工程验收鉴定书单位工程名称：隧洞2号隧洞洞身分部工程验收工作组二○一五年六月二日前言东川区团结渠首部延伸工程2号隧洞洞身分部工程是东川区团结渠首部延伸工程项目的一个分部工程，经过各参建单位的共同努力，该分部工程已按设计内容完成，根据《水利水电建设工程验收规程》（SL223—2008）、《水利水电工程施工质量检验与评定规程》（SL176—2007）的有关规定，2015年06月02日，由昆明市东川区团结渠首部延伸工程建设管理指挥部主持本分部工程验收，昆明市水利工程质量监督站洪工、马工列席验收会议。
会议首先由昆明市东川区团结渠首部延伸工程建设管理指挥部、云南润滇工程技术咨询有限公司、昆明市东川区水利水电勘测设计队、四川省科茂建筑工程有限公司、昆明浩淼水利水电工程检测有限公司等各参建单位组成验收工作组，验收工作组经过现场检查，查阅相关资料，认真讨论，认为该分部工程具备验收条件，并形成以下验收结论。
一、分部工程开工完工日期2011年12月22日～2014年09月12日二、分部工程建设内容该分部工程主要建设内容包括隧洞洞脸平台开挖、隧洞洞身开挖、隧洞洞身衬砌等。
三、施工过程及完成的主要工程量（一）、设计主要指标及变更情况1、原设计主要指标：2#隧洞起始桩号为0+474.600，结尾桩号为3+014.200，全长2539.600m；坡降为3/1000，其中桩号0+474.600～0+494.600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号0+494.600～1+196.600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号1+196.600～1+606.600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号1+606.600～1+656.600勘察为Ⅴ类围岩，断面形式设计为Ⅲ型断面；桩号1+656.600～1+726.600勘察为Ⅳ类围岩，断面形式设计为Ⅰ型断面；桩号1+726.600～2+821.600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号2+821.600～2+873.700勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号2+873.700～2+913.700勘察为Ⅴ类围岩，断面形式设计为Ⅲ型断面；桩号2+913.700～3+002.200勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号3+002.200～3+014.200勘察为Ⅴ围岩类，断面形式设计为Ⅲ型断面；Ⅰ、Ⅲ型开挖断面为底宽2.7米，边墙高1.9米，拱高1米，半径为1.411米，采用C20钢筋混凝土衬砌断面尺寸均为40cm，净空底宽1.9米，边墙高1.5米，拱高0.6米；Ⅱ型开挖断面为底宽2.5米，边墙高1.8米，拱高0.9米，半径为1.318米，采用C20素混凝土衬砌断面尺寸均为30cm，净空底宽1.9米，边墙高1.5米，拱高0.6米；设计水深为1.1米；其中Ⅰ、Ⅲ型断面设有配筋，隧洞进出口首段6米内的配筋详见图号：TJQYS-SG-JS-SD2008，Ⅰ型段面的配筋详见图号：TJQYS-SG-JS-SD2006，Ⅲ型段面的配筋详见图号：TJQYS-SG-JS-SD2007。
2、施工变更情况①、2#隧洞出口，工程施工开挖后，地质情况较差，不具备隧洞出口开挖施工条件，对出口位置进行了变更；祥见变更申请报告（承包[2011]变更-01号）。
②、2#隧洞支洞因地质条件较差，在施工过程中容易塌方，为了保证安全生产顺利施工，对支洞轴线进行了变更，并在变更后的支洞与主洞交接处设置2#隧洞轴线的转弯点；祥见变更申请报告（承包[2011]变更-02号）。
③2#隧洞出口段K2+808.819～K2+860.919（52.1m）及K2+860.819～K2+900.919（40m）该部位围岩稳定，无变形、无塌方迹象，把该部位的Ⅰ、Ⅲ型断面衬砌改为Ⅱ型断面衬砌，混凝土尺寸为40cm；祥见变更申请报告（承包[2012]变更04号）。
④2#隧洞进口K0+727.760～K0+757.060（29.3m）段地质条件较差，发生大面积塌方，经现场查看此段属于Ⅴ类围岩，原设计的Ⅱ型支护方式无法保证安全、质量等，把该段的Ⅱ型断面支护方式变更为Ⅰ型断面支护方式；祥见变更申请报告（承包[2013]变更02号）。
⑤根据以上①、②两条，导致2#隧洞进口桩号为0+474.760，出口桩号为3+001.419，轴线由原设计长度2539.503m变更为2526.659m，2#隧洞支洞的轴线由原设计的31.208m变更为43.778m；除以上③、④所述的桩号断面发生改变以外其他断面按照原设计施工。
（二）施工过程1、测量放线洞脸开挖前，根据设计图纸对控制点坐标、水准点进行复核放样，确定隧洞轴线和洞脸开挖位置及边坡线；开挖准备工作就绪后，按照隧洞轴线和开边坡线及位置进行原始地面的测绘，并把测量结果报送监理部审批后，再按照设计要求进行洞脸平台开挖，开挖完成后按照设计图纸进行洞脸锁扣，在确保边坡稳定及安全的情况下进入下一道工序隧洞洞身开挖前，隧洞洞身开挖前由测量人员对隧洞轴线进行放线，每间距25米，在洞底中心埋设混凝土中心桩，水平距离用测距全站仪测量，控制隧洞的方向及坡比；同时根据炮孔布置图进行炮孔布孔标设。
2、钻孔依据炮孔布置标识进行布孔作业，钻孔孔径应依据测量定出的中心线、腰线以及开挖轮廓线确定；周边孔应在断面轮廓线上开孔，沿轮廓线调整的范围和掏槽孔的孔位偏差应大于5cm，其他炮孔的孔位偏差不得大于10cm。
3、隧洞出渣与排水隧洞经通风和专业爆破人员对爆破工程面进行检查，消除安全隐患后，才可以进行出渣和排水作业；本工程隧洞采用人工配合扒渣机及拖拉机出渣，洞渣堆于业主与监理人指定的弃渣场；施工时洞底每30m设一积水井，采用潜水泵分级将洞中渗水及施工废水抽排到洞外。
4、混凝土衬砌混凝土施工前，每批原材料及中间产品自检合格，并随同材料/构配件进场报验单一同报监理单位审核批复同意使用后，该批材料才用于工程上；在混凝土开仓前，监理部要求施工单位严格按照设计图纸及相关的技术标准执行“三检”制度，“三检”合格后经监理工程师认可后，填写混凝土开仓证并签字后，方可进行混凝土浇筑。
对“三检”不合格的监理工程师认为达不到设计要求或是相关技术标准时，则对不符合要求的部位进行返工，在重新进行“三检制”直到符合开仓的条件为止，才能进行混凝土浇筑；开仓验收合格后，施工单位按照混凝土的施工规范衬砌，监理部实行旁站制度，严格对施工质量进行控制，在旁站过程中不定时的抽查混凝土的拌和质量，检查混凝土的配合比、塌落度，防止混凝土出现时干时稀的现场，对入仓的混凝土进行平行取样检测；混凝土入才仓后，监理人员严格监督混凝土的振捣质量，防止少振、超振、漏振等现象，严把混凝土的振捣关，同时对施工单位所浇筑的混凝土进行见证取样。
5、本分部工程在桩号1+398.060是支洞与主洞交接处，施工过程中支洞与主洞交叉点两侧留12m待隧洞贯通后，先用C20混凝土封堵支洞接主洞位置处厚2m，再浇筑主洞边墙30cm混凝土，连接处设止水胶带；隧洞拱顶留有排水孔，排水孔排距6m，孔距2m，梅花形布置，排水孔伸入岩石30cm；隧洞进口接300m暗渠处设有变形缝，止水带在浇筑洞口时安装，并预留一半与暗渠连接，出口接水池处同样设有变形缝，止水带在浇筑洞口时安装，并预留一半与水池连接。
2、完成的主要工程量明挖土石方：14750.75m³，洞挖石方：24133.24m³，C20隧洞混凝土：14820.53m³，钢筋制安：249.950t，橡胶止水带：101m， M7.5浆砌块石：120.0 m³，隧洞钢支撑：67.89吨，DN50钢管：32.99吨。
四、质量事故及质量缺陷处理情况无质量事故及质量缺陷。
五、验收工程质量评定（一）、单元工程质量评定该分部工程共181个单元工程，主要单元工程个数为0，单元工程质量全部合格，单元工程合格率100％，优良率为0。
（二）、重要隐蔽关键部位单元工程联合验收情况无（三）、工程质量检测情况1、主要原材料检测①水泥：用量 4900 t，依据《通用硅酸盐水泥标准GB175-2007》，施工自检P.C32.5复合硅酸盐水泥 13 组，根据GB175-2007标准试验结果13组均合格；监理平行检测5组，试验结果符合GB175-2007标准要求；质检抽检1组，试验结果合格。
②钢材：φ6Ⅰ级筋用量8t，依据《钢筋混凝土用热轧光圆钢筋》GB13013-1991、GB/T2975-1998、GB/T2101-1989，施工自检 1 组，根据DL/T5169-2013的各项规定，检测指标符合标准要求；Ⅱ级筋用量56t，依据《钢筋混凝土用热轧带肋钢筋》GB1499-1998、GB/T2975-1998、GB/T2101-1989，施工自检Ф14Ⅱ级筋2组，Ф16Ⅱ级筋2组，Ф18Ⅱ级筋1组，依据DL/T5169-2013的各项规定，检测指标均符合标准要求；钢材用量100.88t，依据《碳素结构钢》GB700-1988，自检DN50钢管一组，依据标准GB/T13793-2008的各项规定，各项指标均符合标准要求；自检钢槽10#及工字钢16#各一组，依据《GB/T19879-2005》各项检测指标符合要求；质检抽检Ф14、Ф16、Ф18Ⅱ级筋钢筋各1组，试验结果均合格。
2、主要中间产品检测①细骨料：用量 6000 m³，依据SL352-2006《水工混凝土实验规程》施工自检4 组，监理平行检测4组，质检抽检2组，检验项目各项指标符合DL/T5144-2001《水工混凝土施工规范》的技术要求；②粗骨料：用量8900m³，依据SL352-2006《水工混凝土实验规程》施工自检4组，监理平行检测3组，质检抽检3组，检验项目各项指标符合DL/T5144-2001《水工混凝土施工规范》的技术要求；③混凝土试块检测结果统计分析如下表：（四）、分部工程质量等级评定意见施工中未发生过任何质量事故，根据《水利水电工程施工质量检验与评定规程》（SL176—2007）进行评定，施工单位自评本分部工程质量合格，监理单位复核为本分部工程质量合格，项目法人认定为本分部工程质量合格，分部工程质量等级评定为合格。
六、验收遗留问题及处理意见无七、验收结论验收工作组经查阅工程技术资料，经过认真讨论一致认为：该分部工程已按批准的设计文件内容完成，资料基本齐全，工程质量达到《水利水电工程施工质量检验与评定规程》（SL176-2007）规定的要求，质量等级合格。
同意该分部工程验收。
八、保留意见无九、分部工程验收工作组成员签字表（见附表）十、附件遗留问题处理记录：无东川区团结渠首部延伸工程2号隧洞洞身分部工程验收工作组成员签字表2015年06月02日。
