室外消防管道冲洗记录

建筑物消防管道、燃气管道压力试验记录Ⅰ基本要求和内容（1）消火栓系统管道的水压试验必须符合设计要求。

当设计未注明时，消火栓系统管道试验压力为工作压力的 1.5倍，但不得小于0.6MPa，在试验压力下观测10min，压力降不应大于0.02MPa，则认为强度试验合格；将试验压力降至工作压力进行严密性试验，在工作压力下对管道进行全面检查，接口处未发生渗漏现象，则严密性试验合格。

（2）室内消火栓系统安装完成后应取屋顶层（水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。

试射情况及结论填写完整。

（3）自动喷水灭火系统，当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。

达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。

水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力应为设计工作压力，稳压24h，应无泄漏。

（4）自动喷水灭火系统气压试验的介质宜采用空气或氮气,气压严密性试验的试验压力应为0.28MPa，且稳压24h，压力降不应大于0.01MPa。

（5）室内燃气管道的强度试验介质宜采用压缩空气，试验压力应为设计压力的1.5倍，但钢管不得低于0.5MPa，调压器两端的附属设备及管道的强度试验压力应为设计压力的1.5倍，进行强度试验时，达到试验压力后，稳压1h，用肥皂水涂抹不漏气为合格。

气密性试验应在强度试验合格后进行。

当设计压力P5kPa，试验压力为20kPa；当设计压力P>5kPa时，试验压力为设计压力的1.15倍，但不大于100kPa，试验时间为24h，实测压力降不超过计算压力降则认为合格，当试压期间管内温度和大气压有变化时，压力降的修正值△P△P(△P为实测的压力降)则气密性试验合格。

调压器两端的附属设备及管道应分别按其设计压力进行气密性试验，合格后将调压器与管道连通，涂皂液检查，不漏为合格。

室外工程给水、消防施工方案1.1、工艺流程施工流程如下：施工准备→沟槽开挖→管线安装→阀门井安装→主要设备安装—>系统试压冲洗—>系统开通调试。

工艺流程1.2施工准备（1）根据施工图纸所表示的管道走向、深度进行定位放线，然后进行土方开挖。

同时参照各专业施工图纸及施工人员意见确定管道位置，应以减少管路打架、便于后面工序操作为原则，但凡与设计不一致的地方应及时办理洽商手续，在设计不做要求的地方，管道安装应与其它专业管道及设备保持适当距离。

位置确定后，可将管路走向用灰线标记在地面上；施工技术人员应及时落实下道工序进行所需施工条件，如管网安装所需的各种基准线及位置，设备安装的基础，试压前的水源、附属设施等。

（2）施放管道、阀门井节点:阀门井作为起点、终点和转折点的设计坐标，计算出这些点与附近控制点或固定建筑物之间的关系；然后根据这些关系，把这些点用桩固定在地面上。

为了避免出错，每个点都要进行校核。

若是在敷设管道的附近没有控制点，就先用导线测量的方法，在管道附近敷设一条导线。

把较远点坐标、高程数据，测算至导线折点上来，再根据导线点确定管道转折点，计算图上的管道、阀门井的位置，施放在地面上。

1.3沟槽开挖（1）沟槽开挖采用机械开挖人工配合，根据管线的埋深及管径和工作面确定开挖宽度，以确定采用机械类型和配套运输车辆。

（2）（2）沟槽开挖前，应对地上障碍物妥善处理。

对地下管线应按规定做好标记，予以保护。

首先测量定位放出中线及边线，而后再行开挖。

管道沟槽开挖采用明挖法施工，具体施工时挖掘机与人工相配合。

（3）先用挖掘机开挖，底部留20cm左右一层，用人工清底。

沿着沟槽底部每隔10米钉木桩，桩长0.5m，用来控制槽底高程。

（4）对于本工程挖深边坡系数为1:0.5～0.75。

根据现场土质定，遇特殊地层不能满足稳定要求时，须采取支撑加固措施。

沟槽弃土应随出随清理，置于沟槽一侧（另一侧排管），堆放在距沟槽上口边线2m以外，其堆高不大于1.5m。

工程名称：开源商务文化中心(消防工程)共8页第1页注：1、管网冲洗所采用的排水管道，应及排水系统可靠连接，其排放应畅通和安全。

排水管道的截面面积不得小于被冲洗管道截面面积的60%.2、管网冲洗的水流速度不宜小于3m/s ；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。

3、管网的地上管道及地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。

4、管网冲洗应连续进行，当出口处水的颜色、透明度及入口处水的颜色基本一致时，冲洗方可结束。

5、管网冲洗的水流方向应及灭火时管网的水流方向一致。

6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。

消防给水（自动喷水）灭火系统管网清洗记录工程名称：开源商务文化中心(消防工程)共8页第2页注：1、管网冲洗所采用的排水管道，应及排水系统可靠连接，其排放应畅通和安全。

排水管道的截面面积不得小于被冲洗管道截面面积的60%.2、管网冲洗的水流速度不宜小于3m/s ；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。

3、管网的地上管道及地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。

4、管网冲洗应连续进行，当出口处水的颜色、透明度及入口处水的颜色基本一致时，冲洗方可结束。

5、管网冲洗的水流方向应及灭火时管网的水流方向一致。

6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。

消防给水（自动喷水）灭火系统管网清洗记录工程名称：开源商务文化中心(消防工程)共8页第3页注：1、管网冲洗所采用的排水管道，应及排水系统可靠连接，其排放应畅通和安全。

排水管道的截面面积不得小于被冲洗管道截面面积的60%.2、管网冲洗的水流速度不宜小于3m/s ；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。

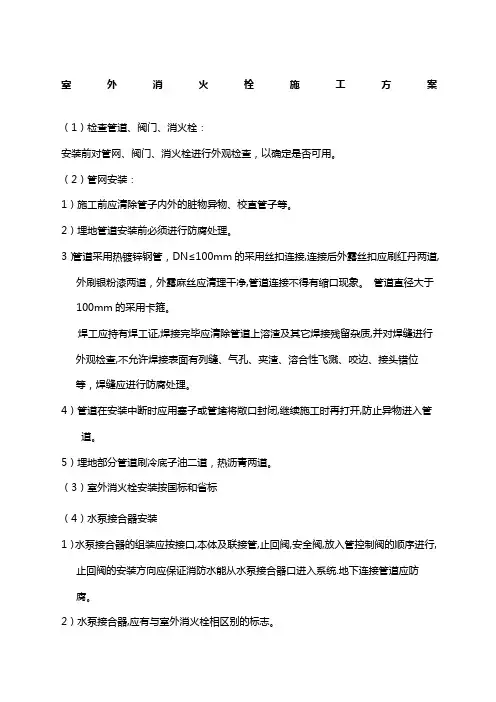

室外消火栓施工方案（1）检查管道、阀门、消火栓：安装前对管网、阀门、消火栓进行外观检查，以确定是否可用。

（2）管网安装：1)施工前应清除管子内外的脏物异物、校直管子等。

2）埋地管道安装前必须进行防腐处理.3）管道采用热镀锌钢管,DN≤100mm的采用丝扣连接,连接后外露丝扣应刷红丹两道,外刷银粉漆两道，外露麻丝应清理干净，管道连接不得有缩口现象. 管道直径大于100mm的采用卡箍。

焊工应持有焊工证，焊接完毕应清除管道上溶渣及其它焊接残留杂质，并对焊缝进行外观检查，不允许焊接表面有列缝、气孔、夹渣、溶合性飞溅、咬边、接头错位等,焊缝应进行防腐处理。

4）管道在安装中断时应用塞子或管堵将敞口封闭,继续施工时再打开，防止异物进入管道。

5）埋地部分管道刷冷底子油二道，热沥青两道。

（3）室外消火栓安装按国标和省标(4）水泵接合器安装1）水泵接合器的组装应按接口，本体及联接管,止回阀，安全阀，放入管控制阀的顺序进行,止回阀的安装方向应保证消防水能从水泵接合器口进入系统.地下连接管道应防腐。

2)水泵接合器，应有与室外消火栓相区别的标志。

（5)系统试压：1）系统安装完后，应按设计要求对管网进行强度、严密性试验，以验证工程质量。

2)试压用压力表必须已经校验，精度不低于1。

5级，表的刻度值为最大被测压力的1.5倍，压力表不少于2只。

3）试压前,应对不能参加试压的设备加以隔离，系统试压过程中如遇泄漏，不得带压修理，而应放空管网，消除缺陷，重新再试。

4）系统试验完毕后，应及时无遗漏地拆除所有临时盲板及管道，并与记录核对无误.5)水压强度试度试验压力在压力小于或等于1.0MPa时，应为工作压力的1。

5倍并不应低于1.2MPa.当工作压力大于1.0MPa时应为工作压力加0。

4Mpa，本工程试验压力为1。

2MPa。

测压点应该在管道系统最低部位，对管网注水时,应将管网内空气排净，然后缓慢升压,达到试验压力后稳压30分钟,目测无泄漏,无变形，无压降为合格。

室外消火栓施工方案（1）检查管道、阀门、消火栓：安装前对管网、阀门、消火栓进行外观检查，以确定是否可用。

（2）管网安装：1）施工前应清除管子内外的脏物异物、校直管子等。

2）埋地管道安装前必须进行防腐处理。

3）管道采用热镀锌钢管，DN≤100mm的采用丝扣连接,连接后外露丝扣应刷红丹两道,外刷银粉漆两道，外露麻丝应清理干净,管道连接不得有缩口现象。

管道直径大于100mm的采用卡箍。

焊工应持有焊工证,焊接完毕应清除管道上溶渣及其它焊接残留杂质,并对焊缝进行外观检查,不允许焊接表面有列缝、气孔、夹渣、溶合性飞溅、咬边、接头错位等，焊缝应进行防腐处理。

4）管道在安装中断时应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。

5）埋地部分管道刷冷底子油二道，热沥青两道。

（3）室外消火栓安装按国标和省标（4）水泵接合器安装1）水泵接合器的组装应按接口,本体及联接管,止回阀,安全阀,放入管控制阀的顺序进行,止回阀的安装方向应保证消防水能从水泵接合器口进入系统.地下连接管道应防腐。

2）水泵接合器,应有与室外消火栓相区别的标志。

（5）系统试压：1）系统安装完后,应按设计要求对管网进行强度、严密性试验,以验证工程质量。

2）试压用压力表必须已经校验,精度不低于级,表的刻度值为最大被测压力的倍,压力表不少于2只。

3）试压前,应对不能参加试压的设备加以隔离,系统试压过程中如遇泄漏,不得带压修理,而应放空管网,消除缺陷,重新再试。

4）系统试验完毕后,应及时无遗漏地拆除所有临时盲板及管道,并与记录核对无误。

5）水压强度试度试验压力在压力小于或等于时,应为工作压力的倍并不应低于。

当工作压力大于时应为工作压力加，本工程试验压力为。

测压点应该在管道系统最低部位,对管网注水时,应将管网内空气排净,然后缓慢升压,达到试验压力后稳压30分钟,目测无泄漏,无变形,无压降为合格。

6）系统严密性试验在强度试验合格到进行,其试验压力为设计工作压力,稳压24小时,经全面检查,无泄漏,无压降为合格。

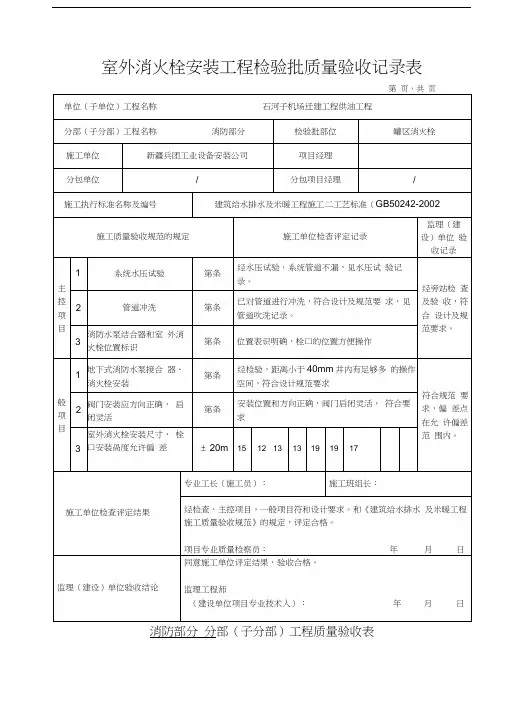

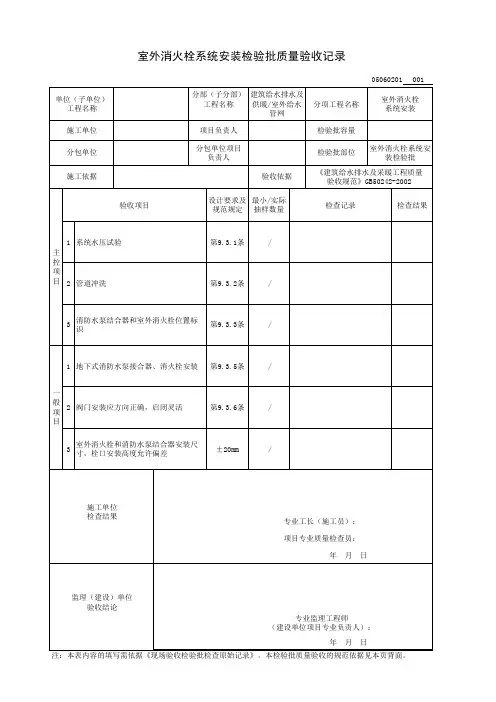

室外消火栓系统安装检验批质量验收记录
05060201001
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分
可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要
主控项目
9.3.1 系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：试验压力下，10min内压力降不大于0.05MPa，然后降至工作压力进行检查，住力保持不变，不渗不漏。

9.3.2 消防管道在竣工前，必须对管道进行冲洗。

检验方法：观察冲洗出水的浊度。

9.3.3 消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。

消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。

检验方法：观察和尺量检查。

一般项目
9.3.4 室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度允许偏差为±20mm。

检验方法：尺量检查。

9.3.5 地下式消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。

寒冷地区井内应做防冻保护。

检验方法：观察和尺量检查。

9.3.6 消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。

检验方法：现场观察和手扳检查。

消防给水及消火栓系统管网冲洗记录消防给水及消火栓系统是建筑物内部的重要消防设备之一，它的正常运行对于保障建筑物的消防安全具有重要的意义。

给水及消火栓系统的管网冲洗工作是消防设备运行维护的一部分，它可以清除管道内的杂质和污垢，确保系统的畅通性，从而保证在发生火灾时，系统能够迅速供水，并为消防工作提供需要的水源。

下面是栋建筑物给水及消火栓系统管网冲洗记录的详细内容。

日期：2024年5月1日地点：栋建筑物1-10层冲洗人员：张三、李四冲洗设备：水泵、冲洗车冲洗材料：清洁水、海绵、消毒液一、工作准备1.张三、李四核对冲洗所需设备和材料的完整性和可用性。

2.检查消防给水及消火栓系统的运行状态，并确保设备正常且安全。

二、冲洗操作1.张三、李四穿戴好工作服和防护用具，进入消防给水及消火栓系统的冲洗区域。

2.打开给水及消火栓系统的各个阀门，确保水源畅通，避免管道内有空气存在。

3.使用水泵将清洁水注入系统，利用水泵的高压喷射功能冲洗管道内的污垢。

4.按照楼层顺序，依次开启并冲洗楼层内的消防栓和喷淋头，确保其通畅无堵塞。

5.对于发现的问题、堵塞或损坏的消防设备，张三、李四及时记录并汇报给相关部门，保障设备的及时维修与更换。

6.冲洗结束后，关闭各个阀门，断开冲洗车与消防给水及消火栓系统的连接。

三、清理工作1.张三、李四使用海绵和消毒液清洗冲洗车及所用设备，清除污垢和杂质。

2.将海绵和消毒液废弃物妥善处理，遵守环境保护相关规定。

四、记录与整理1.张三、李四分别在冲洗区域内的记录表上填写冲洗时间、地点、冲洗人员等相关信息，并附上签字。

2.根据冲洗记录，整理并存档消防给水及消火栓系统的冲洗工作报告。

五、注意事项1.冲洗工作要遵守相关安全操作规程，确保冲洗人员和周围工作人员的人身安全。

2.冲洗过程中需保持通风良好，并避免产生污水外溢，避免对环境造成污染。

3.冲洗前需确认消防泵站与消火栓水泵等设备正常工作，确保水源供应充足，以免影响冲洗工作正常进行。

表B007消防工程报审、报验表工程名称中央储备粮公主岭直属库范家屯分库粮食现代物流项目-消防泵房、消防水池工程编号11-02-B007-001致：吉林省天泰建筑工程项目管理有限公司（项目监理机构）我方已完成消防泵房、消防水池工程消防管道安装、打压工作，经自检合格，请予以审查或验收。

附：□施工检查检验资料□强度严密性试验检验资料□检验批质量检验资料施工项目经理部（盖章）吉林省启邦建筑工程有限公司项目负责人或项目技术负责人（签字）2016年10月16日审查或验收意见：项目监理机构（盖章）吉林省天泰建筑工程项目管理有限公司专业监理工程师（签字）2016年10月16日表B034 施工检查记录工程名称中央储备粮公主岭直属库范家屯分库粮食现代物流项目-消防泵房、消防水池工程编号11-02-B034-001检查日期2016.10.16检查部位消防泵房、消防水池检查项目消防管道安装检查依据：建筑给水排水及采暖工程施工质量验收规范GB50242-2002；水施设计图纸。

检查内容：1、消防系统管道材质、厚度、质量符合设计及规范要求；2、消防管道的安装位置、坡度、坡向、标高符合设计及规范要求；3、消防管道的支架的制作及安装符合设计及规范要求。

检查结论：以上工序及安装均符合设计和规范要求，检查结果合格。

签字栏施工单位吉林省启邦建筑工程有限公司项目技术负责人专业质检员表B086 强度严密性试验记录工程名称中央储备粮公主岭直属库范家屯分库粮食现代物流项目-消防泵房、消防水池工程编号11-02-B086-001验收日期2016.10.16分项工程名称消防工程试验部位消防管道材质、规格镀锌钢管DN20-DN250 压力表编号10：6437试验要求：消防系统PPR管试验压力为工作压力的1.5倍，在试验压力下稳压60min，压力降不大于0.05 Mpa。

再降至工作压力的1.15倍下稳压120min，压力降不大于0.03MPa，同时检查各连接处不得渗漏。

消防用水及消火器系统管网冲洗记录管网冲洗时间及人员
日期：2021年9月1日
时间：上午10点至中午12点
冲洗人员：张三、李四、王五
管网冲洗情况
本次冲洗共涉及楼宇1至5层消防用水管网及楼层内消火器管网。

冲洗前，对管道进行了全面检查，发现1楼和2楼消防用水管网存在部分阻塞情况。

针对阻塞情况，本次冲洗特别加强清洗，加入多种清洗液，确保管道畅通。

同时，检查并更换了损坏的管道和接头。

经过2个小时的冲洗，管道内的污渍和垃圾均清除干净，水质明显提高，管道畅通无阻。

冲洗后处理
冲洗后，我们进行了下列处理：
1. 将所用辅助清洗液及工具清理干净并妥善保管。

2. 记录本次冲洗情况，制定下一次清洗方案和时机。

3. 对已更换的损坏管道和接头进行标记和登记，留待进一步处理使用。

下一步工作计划
根据情况，我们拟定下一步工作计划如下：
1. 对阻塞部位进行更细致的检查，排除隐患。

2. 定期排查，避免管道长期停留和二次污染。

3. 制定完善的管理制度，进一步提高消防用水管网和消火器管网的质量和安全性。

以上为本次消防用水及消火器系统管网冲洗记录。
