探测射线的方法

第3节探测射线的方法第4节放射性的应用与防护1．了解探测射线的几种方法，熟悉探测射线的几种仪器。

2．知道核反应及其遵循的规律，会书写核反应方程。

3．知道什么是放射性同位素和人工放射性同位素。

4．了解放射性同位素在科学与生产领域的应用，了解辐射过量的危害。

一、探测射线的方法探测器材的设计思路：放射线中的粒子会使气体或液体电离，以这些离子为核心，过饱和蒸气会产生□01雾滴，过热液体会产生气泡。

射线中的粒子会使照相乳胶感光。

射线中的粒子会使□02荧光物质产生荧光。

1．威耳逊云室其结构为一个圆筒状容器，上盖透明，底部可以上下移动，相当于□03活塞。

实验时先往容器内加入少量酒精，使容器内充满酒精的饱和蒸气，然后迅速下拉活塞，气体迅速膨胀，温度降低，酒精蒸气达到□04过饱和状态。

粒子穿过该空间时，沿途使气体分子□05电离，过饱和蒸气就会以这些离子为核心□06凝成雾滴，于是显示出射线的径迹。

2．气泡室与云室原理类似，只是容器里装的是液体，并控制里面液体的温度和压强，使温度略低于液体的沸点。

当气泡室内的□07压强突然降低时，液体的□08沸点变低，因此液体过热，粒子通过液体时在它周围就有□09气泡形成，显示出粒子的径迹。

3．盖革－米勒计数器它的主要部分是盖革－米勒计数管，外面是玻璃管，里面有一个接在电源负极上的□10导电圆筒，□11金属丝，里面充入□12惰性气体以及少量□13酒精或溴蒸气。

当射线进入管内时，会使管内气体□14电离，产生的□15电子在电场中加速，再与管内气体分子碰撞，又使气体电离，产生电子……一个粒子进入玻璃管内就会产生大量的电子，这些电子到达阳极，正离子到达阴极，电路中形成一次脉冲□16放电，电子仪器把脉冲次数记录下来。

二、核反应1．定义：原子核在其他粒子的轰击下产生□01新原子核的过程。

2．原子核的人工转变(1)1919年□02卢瑟福用α粒子轰击氮原子核，产生了氧的一种同位素，同时产生一个质子。

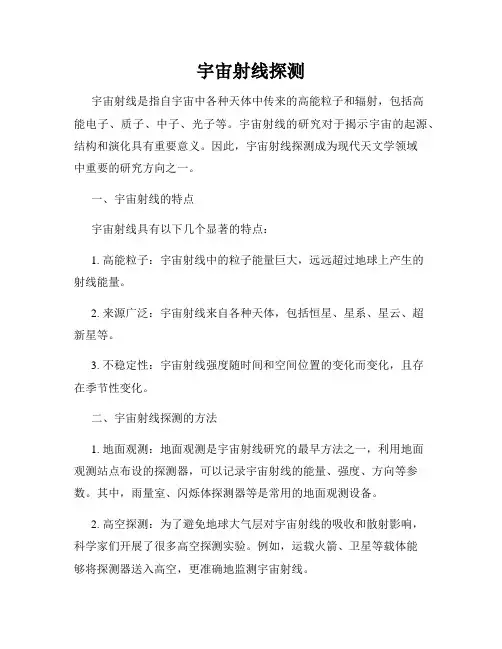

宇宙射线探测宇宙射线是指自宇宙中各种天体中传来的高能粒子和辐射，包括高能电子、质子、中子、光子等。

宇宙射线的研究对于揭示宇宙的起源、结构和演化具有重要意义。

因此，宇宙射线探测成为现代天文学领域中重要的研究方向之一。

一、宇宙射线的特点宇宙射线具有以下几个显著的特点：1. 高能粒子：宇宙射线中的粒子能量巨大，远远超过地球上产生的射线能量。

2. 来源广泛：宇宙射线来自各种天体，包括恒星、星系、星云、超新星等。

3. 不稳定性：宇宙射线强度随时间和空间位置的变化而变化，且存在季节性变化。

二、宇宙射线探测的方法1. 地面观测：地面观测是宇宙射线研究的最早方法之一，利用地面观测站点布设的探测器，可以记录宇宙射线的能量、强度、方向等参数。

其中，雨量室、闪烁体探测器等是常用的地面观测设备。

2. 高空探测：为了避免地球大气层对宇宙射线的吸收和散射影响，科学家们开展了很多高空探测实验。

例如，运载火箭、卫星等载体能够将探测器送入高空，更准确地监测宇宙射线。

3. 深空探测：随着航天技术的发展，人类开始直接在太空中开展宇宙射线探测。

例如，国际航天站上的宇航员可以利用射线探测仪器检测宇宙射线，并记录下相关数据。

三、宇宙射线探测的重要性1. 揭示宇宙演化：宇宙射线中所携带的信息可以帮助科学家们研究宇宙的起源、结构和演化，进一步了解宇宙是如何形成和发展的。

2. 探索黑洞与暗物质：宇宙射线可以帮助科学家们寻找黑洞和暗物质的存在。

通过分析宇宙射线的能量和轨迹，我们可以了解其究竟是否与黑洞和暗物质相关联。

3. 深入了解行星磁场：宇宙射线的研究也涉及到对行星磁场的了解。

射线与行星磁场的相互作用会产生一系列特殊现象，通过观测和分析这些现象，我们可以了解行星磁场的性质和特点。

四、宇宙射线探测的挑战与前景1. 仪器技术的挑战：宇宙射线探测需要先进的仪器技术支持，包括高精度的探测器、灵敏的测量仪器等。

科学家们需要不断改进和创新仪器技术，以提高宇宙射线探测的精度和可靠性。

射线的探伤原理
射线的探伤原理是利用射线的穿透能力和吸收能力来检测材料或物体内部的缺陷或异物。

射线一般分为X射线和γ射线两种。

在射线探伤过程中，首先射线通过射线发生器产生，然后通过物体或材料进行穿透。

不同材料对射线的吸收程度不同，具有较高原子序数或较高密度的材料吸收射线的能力较强。

当射线通过材料时，其经过的部分射线被吸收，而未被吸收的射线将成像于感光体上。

感光体可以是X射线胶片、像面板或计算机辅助检测系统。

通过观察感光体上的成像图案，可以判断出材料内部的缺陷或异物的位置、大小和形状。

射线探伤常用的方法有射线成像、射线透照和射线闪烁法等。

其中，射线成像是将感光体与被检测物体保持一定距离，通过观察成像图案来判断缺陷。

射线透照是将感光体放置于被检测物体和射线源之间，根据透射射线的变化来分析缺陷。

射线闪烁法是利用探测器来测量射线的辐射量，并根据辐射量的变化来判断缺陷。

射线探伤具有实时性、非破坏性和对各种材料适用等优点，广泛应用于航空航天、核工业、汽车制造、建筑工程等领域，用于检测焊接缺陷、裂纹、异物等问题，确保产品质量和使用安全。

探测射线的方法范文探测射线是一种重要的实验手段，用于研究射线的特性和性质。

射线是由带电粒子或电磁波产生的无形物质流动，它具有很高的能量和穿透能力，因此在科学和工程领域有广泛的应用。

本文将介绍常见的探测射线的方法。

探测射线的方法主要分为直接法和间接法两种。

直接法是通过直接观察射线的现象来探测射线，其中一种常用的方法是利用荧光屏探测射线。

当射线通过荧光屏时，会激发荧光屏上的荧光物质发出明亮的光线，通过观察这些荧光现象可以确定射线的存在和性质。

例如，利用荧光屏可以观察到阴极射线管中的电子射线，从而研究电子的特性。

此外，荧光屏也可以用于探测其他射线，如X射线和γ射线等。

另一种直接探测射线的方法是利用核乳胶来观察射线的轨迹。

核乳胶是由含有放射性同位素的乳胶制成的材料，当射线通过核乳胶时，会产生化学反应，从而留下可见的痕迹。

通过观察这些痕迹，可以研究射线的性质和轨迹。

核乳胶广泛应用于核物理实验和放射性测量中。

间接法是通过测量射线对其他物质的影响来探测射线，其中一种常用的方法是利用电离室来测量射线的电离效应。

电离室是一种特殊的仪器，它由一个空气封闭的金属容器和一个电离室电极组成。

当射线通过电离室时，会使气体分子电离产生带电粒子，这些带电粒子会在电场的作用下移动并产生电流。

通过测量电流的大小，可以确定射线的强度和能量等参数。

电离室广泛应用于放射性检测和剂量测量等领域。

除了电离室，探测射线的方法还包括利用半导体探测器、闪烁体探测器和胶片探测器等。

半导体探测器是利用半导体材料的电子和空穴对射线的敏感性来测量射线的仪器，它具有高分辨率和快速响应等优点，常用于高能物理实验和医学诊断中。

闪烁体探测器是利用一些物质在射线激发下产生可见光的特性来测量射线的仪器，它具有高灵敏度和可探测多种射线的特点，广泛应用于核物理和核医学等领域。

胶片探测器是利用射线对胶片的曝光效应来测量射线的仪器，它简单易用、成本低廉，但需要后期显影和测量等处理步骤。

探测放射性的方法和仪器
探测放射性的方法和仪器有多种，以下是一些常见的方法和仪器：
1. 闪烁探测器：闪烁探测器使用闪烁晶体或闪烁液体来探测放射性。

当放射射线与闪烁材料相互作用时，会产生光或电荷。

该光或电荷可用于测量放射性活度。

2. GM计数器：GM计数器（盖革-穆勒计数器）是一种使用盖革-穆勒管的仪器，常用于测量放射性。

当放射粒子通过盖革-穆勒管时，会引发管中的电离效应，产生电流或电荷，从而测量放射性活度。

3. 电离室：电离室是一种使用电离效应来探测放射性的仪器。

当放射射线通过电离室时，会产生电离效应，导致电离室中的气体分子电离。

测量电离室中的电流或电荷量可以计算放射性活度。

4. 固态探测器：固态探测器使用固体半导体材料来探测放射性。

当放射射线与固态探测器相互作用时，会在材料中产生电离效应，导致电流变化。

通过测量电流变化可以计算放射性活度。

5. 闪烁体成像仪器：闪烁体成像仪器是一种通过测量闪烁材料的光信号来成像放射性分布的仪器。

常用于医学诊断和核工业等领域。

6. 相机与摄影片：放射性物质会产生比较强的射线，可以通过特殊的相机和摄
影片记录下这些射线的痕迹，从而进行放射性检测。

7. 核辐射剂量仪：核辐射剂量仪（也称为辐射剂量计）用于测量放射性辐射的剂量率或累积剂量。

它是一种便携式仪器，常用于事故现场、核电站、医院和研究实验室等环境中。

这些方法和仪器可以用于不同场合和目的，对于放射性的探测和监测起到了重要的作用。

探测射线的方法知识点方法讲解下面是高中物理第十九章原子核第三节探测射线的方法知识点方法讲解，大家可以参考学习：放射线虽然看不见，但我们可根据放射线的粒子与其他物质作用时产生的一些现象来探知放射线的存在．这些现象主要有：1．使气体电离，这些离子可使过饱和汽产生云雾或使过热液体产生气泡；2．使照相底片感光；3．使荧光物质产生荧光．下面我们学习三种核物理研究中常用的探测射线的方法．引导学生阅读教材“威耳孙云室”部分的内容，并组织学生对课文内容进行讨论．【板书】一、威耳孙云室1．构造是什么？2．基本原理是什么？引导学生回答问题1，并进行补充评价．威耳孙云室主要部分是一个圆筒状容器，下部是一个可以上下移动的活塞，上盖是透明的，可以通过它来观察和拍摄粒子运动的径迹．室内由光源通过旁边的窗子照明．少量放射性物质(放射源)放在室内侧壁附近(或放在室外，让放射线从侧壁的窗口射入)．引导学生回答问题2，并注意结合以前学过的过饱和汽的知识，讲清云室实验的原理．我们知道，水蒸气遇冷凝结，会形成很小的雾珠，这时它需要有凝结的核心．云和雾就是这样形成的．如果空气中没有任何尘埃或离子，水蒸气就是达到过饱和状态，也不能马上凝结．但是，如果这时由于某种原因在空气中产生了离子，那么过饱和的水蒸气就会以这些离子为核心立即凝结成雾珠．离子是看不见的，可是雾珠是看得见的，因此可以根据出现的雾珠来推测产生离子的情形．云室就是根据这个原理制成的．实验时，先往云室里加少量的酒精，使室内充满酒精的饱和蒸气，然后使活塞迅速向下运动，室内气体由于迅速膨胀，温度降低，酒精蒸气达到过饱和状态．这时如果有射线粒子从室内气体中飞过，使沿途的气体分子电离，过饱和酒精蒸气就会以这些离子为核心凝结成雾滴，这些雾滴沿射线经过的路线排列，于是就显示出了射线的径迹．这种云室是英国物理学家威耳孙(1869～1959)在1912年发明的，故叫做威耳孙云室．注意向学生强调：在云室看到的只是成串的小液滴，它描述的是射线粒子运动的径迹，而不是射线本身．引导学生观察α、β射线在云室中的径迹，比较两种径迹的特点，并分析其原因．α粒子的质量比较大，在气体中飞行不易改变方向，并且电离本领大，沿途产生的离子多，所以它在云室中的径迹直而粗．β粒子的质量小，跟气体碰撞时容易改变方向，并且电离本领小，沿途产生的离子少，所以它在云室中的径迹比较细，且常常发生弯曲．γ粒子的电离本领更小，一般看不到它的径迹．因此，我们根据径迹的长短和粗细，可以知道粒子的性质．把云室放在磁场中，从带电粒子运动轨迹的弯曲方向，可以知道粒子所带电荷的正负；根据径迹的曲率半径的大小，还可以知道粒子的动量的大小．1972年我国云南宇宙射线实验站，就是利用建在3200米高山上的大型磁云室装置，发现了一个质量是十倍质子质量的重粒子．【板书】二、气泡室气泡室的原理同云室的原理类似，所不同的是气泡室里装的是液体(如液态氢)．引导学生阅读课文，学习气泡室的基本原理．控制气泡室内液体的温度和压强，使室内温度略低于液体的沸点．当气泡室内压强降低时，液体的沸点变低，因此液体过热，在通过室内射线粒子周围就有气泡形成．气泡室在观察比较稀少的碰撞事件时是有很大优点的．液体中原子挤得很紧，可以发生比气体中多得多的核碰撞，而观察者将有比用云室好得多的机会来摄取所寻找的事件．教材中图23－8为粒子经过气泡室时的径迹照片，教师可向学生进行简单说明．人们根据照片上记录的情况，可以分析出粒子的带电、动量、能量等情况．引导学生阅读课本的“盖革—弥勒计数器”部分的内容，并组织学生进行讨论．【板书】三、盖革—弥勒计数器1．盖革管的构造和基本原理是什么？2．G—M计数器的基本原理及其特点是什么？引导学生回答问题．计数器的主要部分是盖革管，如教材中图23－9所示．外面是一根玻璃管，里面是一个接在电源负极的导电圆筒，筒的中间有一条接正极的金属丝．管中装有低压的惰性气体(如氩、氖等，压强约为10kPa～20kPa)和少量的酒精蒸气或溴蒸气．在金属丝和圆筒两极间加上一定的电压(约1000V)，这个电压稍低于管内气体的电离电压．当某种射线粒子进入管内时，它使管内的气体电离，产生的电子在电场作用下向阳极加速运动．电子在运动中能量越来越大，达到一定值时，跟管中的气体分子碰撞，又使气体分子电离，再产生电子，新的电子又被电场加速，这样一连串地碰撞下去，就会引起雪崩似的电离．于是，一个射线粒子进入管中后经过一段很短时间，就会产生大量电子．这些电子到达阳极，正离子到达阴极(正离子由于质量大，运动较慢，在运动中不会再使气体分子电离)，在外电路中就产生一次脉冲放电，利用电子仪器可以把放电次数记录下来．这种仪器是德国物理学家盖革(1882～1945)在1928年与弥勒(1911～1977)合作研制出来的，所以叫盖革—弥勒(G—M)计数器．G—M计数器的放大倍数很大，非常灵敏，用它来检测放射性是很方便的．但它对于不同的射线产生的脉冲现象相同，因此只能用来计数，而不能区分射线的种类．如果同时有大量粒子，或两个粒子射来的时间间隔很短(小于200μs)时，也不能计数，即它不适合于极快速的计数．这种计数器适合于对β粒子和γ粒子进行计数．对α射线进行计数时，由于α射线的贯穿能力很小，不能通过玻璃管壁，所以需在管的前方装上一个很薄的云母片窗口，使α粒子从这个窗口射入，或把微弱的放射源放在管内．另外，还有如闪烁计数器、乳胶照相、火花室和半导体探测器等探测器装置，利用这些装置能更精确地测定粒子的各种性质，感兴趣的同学可以查找这方面的资料阅读．随着科学技术的发展，探测射线的手段不断改进，近年来，由于探测仪器大都和电子计算机直接连接，实现了对实验全过程电子计算机控制、计算、数据处理，已经使实验方法高度自动化．巩固练习1．云室利用的是射线的什么本领？云室里为什么是干净的空气？2．在云室看到的径迹是射线本身吗？根据径迹，我们可以知道粒子的哪些性质？3．为什么射线粒子进入盖革管中可以产生大量电子？。

探测宇宙射线
材料:
实验原理：
宇宙射线是一些能量极高的粒子，它的来源是遥远的恒星和星系，开始被称为初级宇宙射线。

它经过漫长的旅途到达地球，和地球的磁场与大气相互作用，碰撞产生了能量稍低的粒子，被称作次级宇宙射线。

这个火花室探测的是μ子，对它的探测可以间接证明狭义相对论。

火花室：
这个实验是用荧光灯管建造一个火花室（sparkle chamber）来探测宇宙射线，因为它们能够把它们周围的空气电离，也就是把空气变得导电。

在它周围施加高电压，就能看到电压击穿空气形成一颗火花。

把许多这样的探测装置做成方格状排列，就能看到这个粒子的轨迹。

实验步骤：
1．将荧光灯管并列排成一排，用木棍将它们固定，并竖直支撑起来。

2．将一段导线去掉绝缘的外皮，并截成4段，分别和灯管垂直，并列缠绕在每一根灯管上，并用透明胶带固定。

3．在直流电源的正极串联1M欧姆的电阻防止短路，并接地（连接到地面上的金属物体）。

将正极和负极交替接通到4段导线上，就构成了一个4×4的火花室。

4．将整个装置放在完全黑暗中，然后接通电源。

大约每半分钟就能看到一串闪光，说明探测到一个μ子通过火花室。

注意：
小心触电！实验中使用高压直流电，需要非常小心，不要带电操作！
小心划伤！荧光灯管很容易破裂，操作时要小心被玻璃碎片划伤！。

射线探测原理
射线探测是一种常用的无损检测方法，它利用射线的穿透能力来获取目标物体内部的结构和组成信息。

射线探测常用的射线有X射线和γ射线。

射线探测的原理基于射线与物质的相互作用。

当射线通过物质时，其会与物质内部的原子或分子发生相互作用，从而发生散射或吸收。

这种相互作用可以根据射线的能量、射线的入射角度以及物质的密度、组成等因素来进行分析。

在射线探测中，常用的手段是获取射线通过物体后的相对强度或能量变化，并通过对比分析来确定物体内部的结构或成分。

例如，当射线通过目标物体时，通过测量透射射线的强度变化，可以获得物体内部的密度分布信息。

而不同原子或分子对射线的吸收程度也不同，因此可以利用射线吸收的差异来确定物体的组成成分。

射线探测广泛应用于不同领域，如医学影像学、材料科学、工程检测等。

通过射线探测，人们可以非破坏性地获取目标物体的内部信息，大大提高了工作效率和准确性。

同时，射线探测也存在一些风险，如辐射的潜在危害，因此在使用时需要采取相应的安全措施。

总之，射线探测是一种基于射线与物质相互作用的无损检测方法，通过测量射线的透射或吸收变化，可以获得物体内部的结构和成分信息。

它在科学研究和工程实践中具有广泛的应用前景。
