扣式锂离子电池的制备操作规程

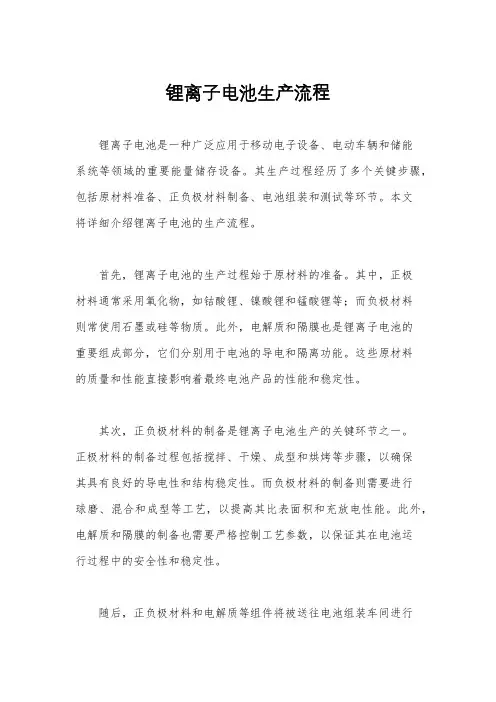

锂离子电池生产流程锂离子电池是一种广泛应用于移动电子设备、电动车辆和储能系统等领域的重要能量储存设备。

其生产过程经历了多个关键步骤，包括原材料准备、正负极材料制备、电池组装和测试等环节。

本文将详细介绍锂离子电池的生产流程。

首先，锂离子电池的生产过程始于原材料的准备。

其中，正极材料通常采用氧化物，如钴酸锂、镍酸锂和锰酸锂等；而负极材料则常使用石墨或硅等物质。

此外，电解质和隔膜也是锂离子电池的重要组成部分，它们分别用于电池的导电和隔离功能。

这些原材料的质量和性能直接影响着最终电池产品的性能和稳定性。

其次，正负极材料的制备是锂离子电池生产的关键环节之一。

正极材料的制备过程包括搅拌、干燥、成型和烘烤等步骤，以确保其具有良好的导电性和结构稳定性。

而负极材料的制备则需要进行球磨、混合和成型等工艺，以提高其比表面积和充放电性能。

此外，电解质和隔膜的制备也需要严格控制工艺参数，以保证其在电池运行过程中的安全性和稳定性。

随后，正负极材料和电解质等组件将被送往电池组装车间进行装配。

在这一阶段，工人们需要按照严格的操作规程，将正负极片、隔膜和电解质等组件层层叠加，并采用特定的压合工艺，以确保电池内部的紧凑结构和良好的电池性能。

此外，电池的封装和连接也是电池组装过程中需要重点关注的环节，以确保电池的安全性和可靠性。

最后，装配完成的电池将进行严格的测试和质量控制。

其中，包括电池容量测试、循环寿命测试、高低温性能测试和安全性能测试等。

这些测试将确保电池产品符合相关的标准和规定，以满足不同应用场景的需求。

综上所述，锂离子电池的生产流程包括原材料准备、正负极材料制备、电池组装和测试等多个环节。

每个环节都需要严格控制工艺参数和质量标准，以确保最终产品具有良好的性能和稳定性。

随着科技的不断进步，锂离子电池的生产工艺也在不断优化和改进，以满足不断增长的市场需求和环保要求。

锂离子电池生产工艺流程锂离子电池是一种典型的新能源电池，它具有高能量密度、长循环寿命、无污染等优点，因此在电动汽车、移动通讯、储能等领域得到了广泛的应用。

而锂离子电池的生产工艺流程对电池的性能和品质有着至关重要的影响。

下面将详细介绍锂离子电池的生产工艺流程。

首先，锂离子电池的生产工艺流程包括正极材料的制备、负极材料的制备、电解液的配制、电池的装配等几个主要环节。

正极材料一般采用氧化物，如钴酸锂、锰酸锂、三元材料等，其制备过程包括原料的配比、混合、成型、烘干等步骤。

而负极材料一般采用石墨或石墨烯等材料，其制备过程包括原料的筛分、混合、成型、烘干等步骤。

电解液是锂离子电池中的重要组成部分，其配制过程包括原料的称量、混合、搅拌、过滤等步骤。

电池的装配是将正极、负极、隔膜、电解液等材料按照一定的工艺流程组装成电池的过程。

其次，锂离子电池的生产工艺流程中需要严格控制各个环节的工艺参数，以确保电池的性能和品质。

在正极材料的制备过程中，需要控制原料的配比、烘干温度、成型压力等参数；在负极材料的制备过程中，需要控制原料的筛分粒度、混合时间、烘干温度等参数；在电解液的配制过程中，需要控制原料的纯度、配比、搅拌时间等参数；在电池的装配过程中，需要控制组装压力、隔膜的厚度、电解液的注入量等参数。

只有严格控制这些工艺参数，才能保证电池的性能和品质稳定。

最后，锂离子电池的生产工艺流程还需要注重安全和环保。

在生产过程中，需要加强安全生产教育，提高员工的安全意识，严格执行操作规程，做好安全防护措施，确保生产过程安全可靠。

同时，还需要加强环保意识，优化工艺流程，减少废水、废气、废固的排放，推动清洁生产，实现循环经济，减少资源浪费，保护环境。

综上所述，锂离子电池的生产工艺流程对电池的性能和品质有着至关重要的影响。

只有严格控制各个环节的工艺参数，注重安全和环保，才能生产出性能稳定、品质优良的锂离子电池，满足不同领域的需求。

希望本文的介绍能够对锂离子电池的生产工艺流程有所帮助，也希望锂离子电池行业能够不断创新，推动新能源产业的发展。

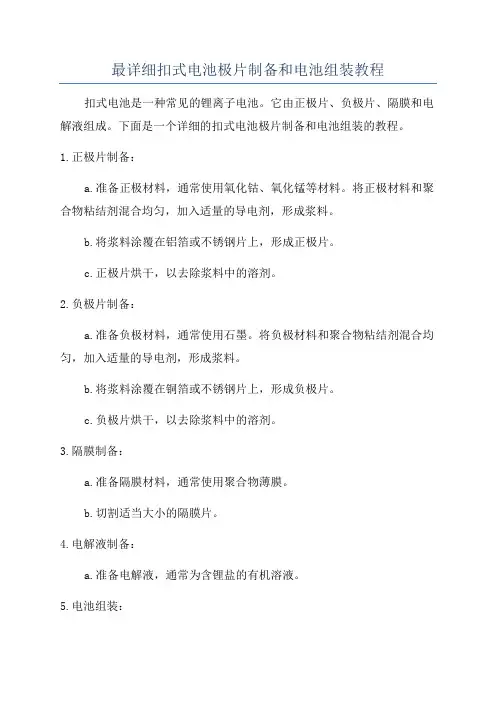

最详细扣式电池极片制备和电池组装教程扣式电池是一种常见的锂离子电池。

它由正极片、负极片、隔膜和电解液组成。

下面是一个详细的扣式电池极片制备和电池组装的教程。

1.正极片制备：a.准备正极材料，通常使用氧化钴、氧化锰等材料。

将正极材料和聚合物粘结剂混合均匀，加入适量的导电剂，形成浆料。

b.将浆料涂覆在铝箔或不锈钢片上，形成正极片。

c.正极片烘干，以去除浆料中的溶剂。

2.负极片制备：a.准备负极材料，通常使用石墨。

将负极材料和聚合物粘结剂混合均匀，加入适量的导电剂，形成浆料。

b.将浆料涂覆在铜箔或不锈钢片上，形成负极片。

c.负极片烘干，以去除浆料中的溶剂。

3.隔膜制备：a.准备隔膜材料，通常使用聚合物薄膜。

b.切割适当大小的隔膜片。

4.电解液制备：a.准备电解液，通常为含锂盐的有机溶液。

5.电池组装：a.将正极片、隔膜和负极片依次叠放在一起。

b.在电极片叠放的结构上，滴加适量的电解液。

c.将电极片叠放结构卷曲，形成电池芯。

d.用铝箔或铜箔固定电池芯的两端。

e.将电池芯放入金属外壳中，并密封外壳。

6.充电和放电：a.将装配好的电池连接到适当的电子设备或充电器上，进行充电。

在充电过程中，锂离子从正极向负极运动，完成电池的充电。

b.在使用过程中，将电池连接到电子设备上，锂离子从负极向正极运动，释放能量，完成电池的放电。

扣式电池的制备和组装过程需要进行严格的操作和控制，以确保电池的性能和安全性。

在制备电池极片时，需要精确控制材料的比例和混合均匀度。

在电池组装过程中，需要保持环境洁净，并且正确固定电池芯和密封外壳，以防止电解液外泄和电池短路。

通过以上制备和组装步骤，我们可以制备出高性能和安全的扣式电池。

这种电池广泛应用于便携式电子设备、电动工具、电动车等领域，为人们的生活提供了方便和便捷。

实验一：锂离子电池制备及性能测试实验学时：6实验类型：综合实验要求：必修一、实验目的(1）了解锂离子二次电池的工作原理；(2）了解电解质溶液的导电机理和锂离子电池电极材料的合成方法；(3）掌握扣式锂离子电池电极的制备工艺及电池的装配过程；(4）掌握锂离子电池电性能测试方法。

二、实验内容扣式锂离子电池电极的制备工艺及电池的装配过程和扣式锂离子电池电化学性能测试。

三、实验原理、方法和手段液态锂离子二次电池通常采用层状复合氧化物为正极，人造石墨或者天然石墨为负极，充放电过程中通过锂离子的移动实现。

以商品化的液态电解质锂离子电池为例，如下图1- 1，正极材料和负极材料分别为LiFePO4和石墨，以LiPF6- EC-DEC为电解液，其电池工作原理如下：锂离子电池实质上是一种锂离子浓差电池，正负电极由两种不同的锂离子嵌入化合物组成。

正极材料是一种嵌锂式化合物，在外界电场作用下化合物中的Li 从晶体中脱出和嵌入。

当电池充电时，Li+离子从正极嵌锂化合物中脱出，经过电解质溶液嵌入负极化合物晶格中，正极活性物处于贫锂状态；电池放电时，Li+则从负极化合物中脱出，经过电解质溶液再嵌入正极化合物中，正极活性物为富锂状态。

为保持电荷平衡，充放电过程中应有相同数量的电子经外电路传递，与Li+一起在正、负极之间来回迁移，使正、负极发生相应的氧化还原反应，保持一定的电位。

工作电位与构成正、负极的可嵌锂化合物的化学性质、Li+离子浓度等有关。

在正常充放电过程中，负极材料的化学结构不变。

因此，从充放电反应的可逆性看，锂离子电池反应是一种理想的可逆反应。

锂离子电池在工作电位与构成电极的插入化合物的化学性质、Li+的浓度有关。

充电：LiFePO4 - xLi+ - xe- →xFePO4 + (1-x)LiFePO4放电：FePO4 + xLi+ + xe- →xLiFePO4 + (1-x)FePO4图1- 1. 锂离子电池工作原理，LiFePO4为正极，石墨为负极.研究表明，Li+的脱嵌过程是一个两相反应，存在着LiFePO4和FePO4两相的转化，充电时，铁离子从FeO6层面间迁移出来，经过电解液进入负极，发生Fe2+→Fe3+的氧化反应，为保持电荷平衡，电子从外电路到达负极。

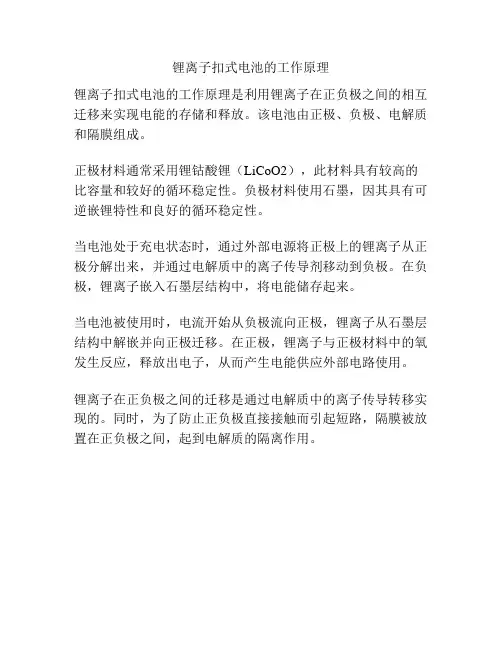

锂离子扣式电池的工作原理
锂离子扣式电池的工作原理是利用锂离子在正负极之间的相互迁移来实现电能的存储和释放。

该电池由正极、负极、电解质和隔膜组成。

正极材料通常采用锂钴酸锂（LiCoO2），此材料具有较高的比容量和较好的循环稳定性。

负极材料使用石墨，因其具有可逆嵌锂特性和良好的循环稳定性。

当电池处于充电状态时，通过外部电源将正极上的锂离子从正极分解出来，并通过电解质中的离子传导剂移动到负极。

在负极，锂离子嵌入石墨层结构中，将电能储存起来。

当电池被使用时，电流开始从负极流向正极，锂离子从石墨层结构中解嵌并向正极迁移。

在正极，锂离子与正极材料中的氧发生反应，释放出电子，从而产生电能供应外部电路使用。

锂离子在正负极之间的迁移是通过电解质中的离子传导转移实现的。

同时，为了防止正负极直接接触而引起短路，隔膜被放置在正负极之间，起到电解质的隔离作用。

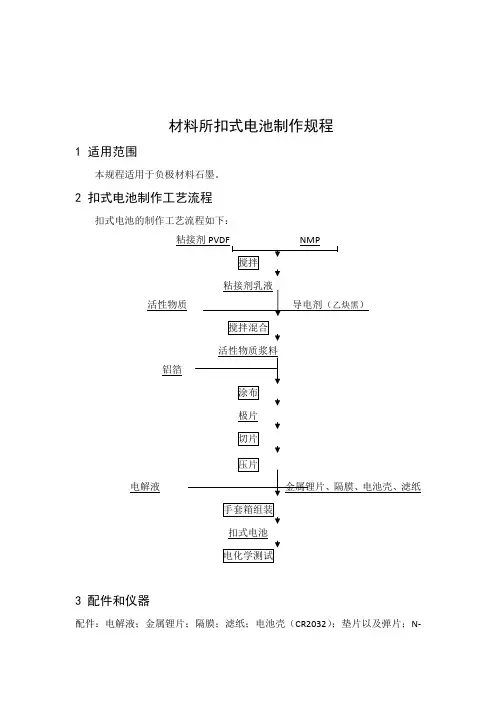

材料所扣式电池制作规程1 适用范围本规程适用于负极材料石墨。

2 扣式电池制作工艺流程扣式电池的制作工艺流程如下：活性物质铝箔极片电解液3 配件和仪器配件：电解液；金属锂片；隔膜；滤纸；电池壳（CR2032）；垫片以及弹片；N-甲基-2-吡咯烷酮(NMP，电池级）；聚偏二氟乙烯（PVDF）；乙炔黑；铜箔；抽纸；无水乙醇；生料袋；塑封带。

仪器：惰性气体手套箱（水分，O2≤5ppm）；烘烤设备（电烤锅、烘箱）；压片机；切片机；刮刀；封口机；电子天平（0.1mg）；锂离子电池电化学性能测试仪（电压0v～5v，电流0.01 mA～10mA）；生化培养箱；磁力搅拌器。

4 实验步骤4.1准备工作4.1.1配胶将PVDF粉末装入烧杯中（烧杯口需要用铝箔包好）在100℃的烘箱中进行烘烤，时间≥12h。

将PVDF与NMP按照质量比1:9的比例进行量取，放入250毫升烧杯中。

然后用保鲜膜将瓶口封好，放在磁力搅拌器上进行搅拌，搅拌时间≥12h。

4.1.2烘烤相关物品4.2配料配料的比例为：活性物质：导电剂（super-p）：粘结剂= 85：5：10（质量比）。

操作步骤：配料前先将物料、铜箔、镊子等材料放入烘箱中150度烘2小时以去除其水分。

准确称取负极材料、导电剂、PVDF与NMP的混合溶液然后用保鲜膜封住杯口，用磁力搅拌器搅拌1h。

4.3搅拌4.4涂布4.4.1先用无水乙醇把刮板擦净，再把裁下的铜箔（长度15～20cm）平铺在刮板上，用无水乙醇擦净铝箔表面，在铝箔上端写好编号、日期。

4.4.2将搅拌好的浆料倒在铜箔上部，用刮刀匀速从顶部刮至底部。

4.4.3将涂好的极片放置在加热板上，电压打到5档左右烘干，以极片明显变色为宜，约5min。

4.4.4把烘干的片放置于80℃烘箱内烘烤6h，再转入真空烘箱中110℃烘烤8-12h。

4.5极片制作4.5.1切片取出已烘好的极片，裁取约2cm宽，并裁好一张同样大小的纸，使涂有活性物质的一面与纸贴合（避免掉料）。

实验⼋锂离⼦电池制备及性能测试实验指导书实验⼀：锂离⼦电池制备及性能测试实验学时：6实验类型：综合实验要求：必修⼀、实验⽬的(1）了解锂离⼦⼆次电池的⼯作原理；(2）了解电解质溶液的导电机理和锂离⼦电池电极材料的合成⽅法；(3）掌握扣式锂离⼦电池电极的制备⼯艺及电池的装配过程；(4）掌握锂离⼦电池电性能测试⽅法。

⼆、实验内容扣式锂离⼦电池电极的制备⼯艺及电池的装配过程和扣式锂离⼦电池电化学性能测试。

三、实验原理、⽅法和⼿段液态锂离⼦⼆次电池通常采⽤层状复合氧化物为正极，⼈造⽯墨或者天然⽯墨为负极，充放电过程中通过锂离⼦的移动实现。

以商品化的液态电解质锂离⼦电池为例，如下图1- 1，正极材料和负极材料分别为LiFePO4和⽯墨，以LiPF6- EC-DEC为电解液，其电池⼯作原理如下：锂离⼦电池实质上是⼀种锂离⼦浓差电池，正负电极由两种不同的锂离⼦嵌⼊化合物组成。

正极材料是⼀种嵌锂式化合物，在外界电场作⽤下化合物中的Li 从晶体中脱出和嵌⼊。

当电池充电时，Li+离⼦从正极嵌锂化合物中脱出，经过电解质溶液嵌⼊负极化合物晶格中，正极活性物处于贫锂状态；电池放电时，Li+则从负极化合物中脱出，经过电解质溶液再嵌⼊正极化合物中，正极活性物为富锂状态。

为保持电荷平衡，充放电过程中应有相同数量的电⼦经外电路传递，与Li+⼀起在正、负极之间来回迁移，使正、负极发⽣相应的氧化还原反应，保持⼀定的电位。

⼯作电位与构成正、负极的可嵌锂化合物的化学性质、Li+离⼦浓度等有关。

在正常充放电过程中，负极材料的化学结构不变。

因此，从充放电反应的可逆性看，锂离⼦电池反应是⼀种理想的可逆反应。

锂离⼦电池在⼯作电位与构成电极的插⼊化合物的化学性质、Li+的浓度有关。

充电：LiFePO4 - xLi+ - xe- →xFePO4 + (1-x)LiFePO4放电：FePO4 + xLi+ + xe- →xLiFePO4 + (1-x)FePO4图1- 1. 锂离⼦电池⼯作原理，LiFePO4为正极，⽯墨为负极.研究表明，Li+的脱嵌过程是⼀个两相反应，存在着LiFePO4和FePO4两相的转化，充电时，铁离⼦从FeO6层⾯间迁移出来，经过电解液进⼊负极，发⽣Fe2+→Fe3+的氧化反应，为保持电荷平衡，电⼦从外电路到达负极。

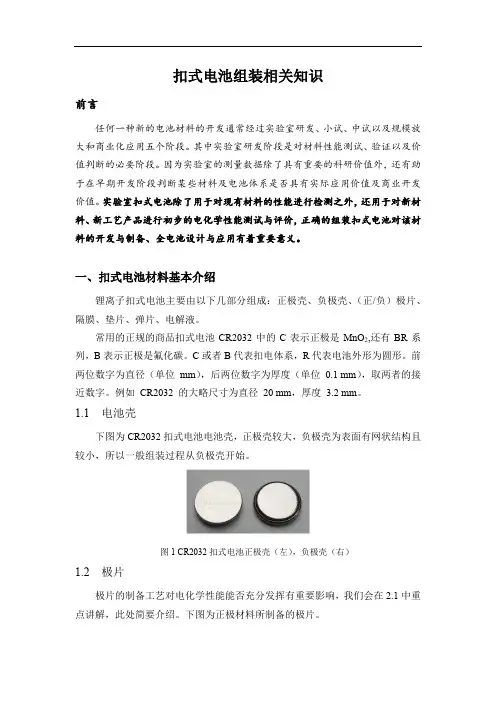

终于找到了！史上最详细扣式电池极片制备和电池组装教程2018-11-13 V 微算云平台实验室锂离子扣式样品电池，包括半电池（half cell，正极极片/金属锂片、负极极片/金属锂片）、全电池（正极极片/负极极片）以及对称电池（正极极片/正极极片、负极极片/负极极片）。

扣式电池由成套的扣式电池壳及内部组件构成，不锈钢电池壳电化学稳定性好、密封性良好、尺寸较小、组装较为简单、价格便宜、适用温度为40～80℃，适合大量测试使用。

最近国内外企业开始研制高通量扣式电池自动组装设备，用于电池关键材料的批量加速验证和研发。

一般的扣式电池壳型号有CR2032、CR2025、CR2016等，实验室中常采用CR2032 型电池壳（即直径为20 mm，厚度为3.2 mm）。

扣式电池壳用后则报废，需增加金属回收环节以免浪费和污染环境。

还有一种可重复使用的电池——Swagelok电池，又称为模拟电池，也经常用于实验室测试，其电池壳采用不锈钢外壳和聚四氟乙烯内胆，可重复使用。

Swagelok型电池拆解便捷，适合用于电池拆解分析。

但模拟电池相对成本较高，且组装出一致性较好的电池需要规范的训练和一定经验。

一套CR2032 型电池壳包括：负极壳，弹片，两个垫片。

组装一个扣式电池的基本步骤包括：制浆、涂布、烘干、裁片、组装。

下面进行详细解释。

极片的制备实验室用极片制备过程可分为混料和涂覆两个步骤。

其中混料工艺主要包括手工研磨法和机械混浆法，涂覆工艺则包括手工涂覆和机械涂覆。

实验室进行混料时，依据供料的多少来确定采用手工研磨法或机械混浆法，如活性材料的质量在0.1～5.0 g时建议采用手工研磨法，活性材料的质量超过5.0 g时，建议采用实验室用混料机进行混料。

实验室中每次混浆量有限，常采用手工涂覆，当浆料足够时可采用小型涂覆机。

整个极片制作过程需要在干燥环境下进行，所用材料、设备都需要保持干燥。

图1为手工混料、手工涂覆方法制备极片过程，包括材料准备、活性材料和导电剂的称取和研磨、加入黏结剂、浆料研磨、取出浆料手工涂布极片、极片烘烤等步骤。
