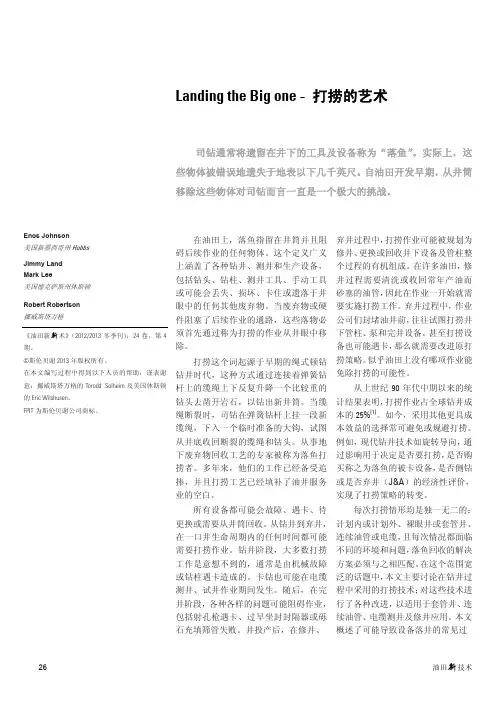

Landing the Big one - 打捞的艺术司钻通常将遗留在井下的工具及设备称为“落鱼” 。
实际上,这 些物体被错误地遗失于地表以下几千英尺。
自油田开发早期, 从井筒 移除这些物体对司钻而言一直是一个极大的挑战。
Enos Johnson美国新墨西哥州 HobbsJimmy Land Mark Lee在油田上,落鱼指留在井筒并且阻 碍后续作业的任何物体。
这个定义广义 上涵盖了各种钻井、测井和生产设备, 包括钻头、钻柱、测井工具、手动工具 或可能会丢失、损坏、卡住或遗落于井 眼中的任何其他废弃物。
当废弃物或硬 件阻塞了后续作业的通路,这些落物必 须首先通过称为打捞的作业从井眼中移 除。
打捞这个词起源于早期的绳式顿钻 钻井时代,这种方式通过连接着弹簧钻 杆上的缆绳上下反复升降一个比较重的 钻头去凿开岩石,以钻出新井筒。
当缆 绳断裂时,司钻在弹簧钻杆上挂一段新 缆绳,下入一个临时准备的大钩,试图 从井底收回断裂的缆绳和钻头。
从事地 下废弃物回收工艺的专家被称为落鱼打 捞者。
多年来,他们的工作已经备受追 捧,并且打捞工艺已经填补了油井服务 业的空白。
所有设备都可能会故障、遇卡、待 在一口井生命周期内的任何时间都可能 需要打捞作业。
钻井阶段,大多数打捞 工作是意想不到的,通常是由机械故障 或钻柱遇卡造成的。
卡钻也可能在电缆 测井、试井作业期间发生。
随后,在完 包括射孔枪遇卡、过早坐封封隔器或砾 石充填筛管失败。
井投产后,在修井、弃井过程中, 打捞作业可能被规划为 修井、 更换或回收井下设备及管柱整 个过程的有机组成。
在许多油田, 修 井过程需要清洗或收回常年产油而 砂塞的油管, 因此在作业一开始就需 要实施打捞工作。
弃井过程中, 作业 公司们封堵油井前, 往往试图打捞井 下管柱、 泵和完井设备。
甚至打捞设 备也可能遇卡, 那么就需要改进原打 捞策略。
似乎油田上没有哪项作业能 免除打捞的可能性。

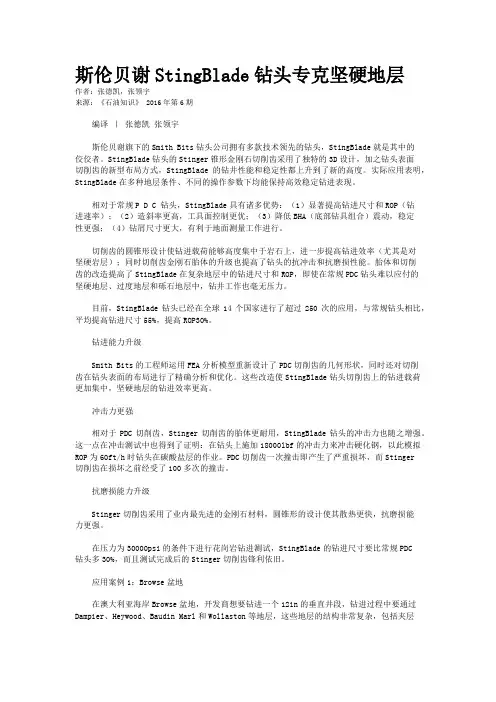

斯伦贝谢StingBlade钻头专克坚硬地层作者:张德凯,张领宇来源:《石油知识》 2016年第6期编译|张德凯张领宇斯伦贝谢旗下的Smith Bits钻头公司拥有多款技术领先的钻头,StingBlade就是其中的佼佼者。
StingBlade钻头的Stinger锥形金刚石切削齿采用了独特的3D设计,加之钻头表面切削齿的新型布局方式,StingBlade的钻井性能和稳定性都上升到了新的高度。
实际应用表明,StingBlade在多种地层条件、不同的操作参数下均能保持高效稳定钻进表现。
相对于常规P D C 钻头,StingBlade具有诸多优势:(1)显著提高钻进尺寸和ROP(钻进速率);(2)造斜率更高,工具面控制更优;(3)降低BHA(底部钻具组合)震动,稳定性更强;(4)钻屑尺寸更大,有利于地面测量工作进行。
切削齿的圆锥形设计使钻进载荷能够高度集中于岩石上,进一步提高钻进效率(尤其是对坚硬岩层);同时切削齿金刚石胎体的升级也提高了钻头的抗冲击和抗磨损性能。
胎体和切削齿的改造提高了StingBlade在复杂地层中的钻进尺寸和ROP,即使在常规PDC钻头难以应付的坚硬地层、过度地层和砾石地层中,钻井工作也毫无压力。
目前,StingBlade钻头已经在全球14个国家进行了超过250次的应用,与常规钻头相比,平均提高钻进尺寸55%,提高ROP30%。
钻进能力升级Smith Bits的工程师运用FEA分析模型重新设计了PDC切削齿的几何形状,同时还对切削齿在钻头表面的布局进行了精确分析和优化。
这些改造使StingBlade钻头切削齿上的钻进载荷更加集中,坚硬地层的钻进效率更高。
冲击力更强相对于PDC切削齿,Stinger切削齿的胎体更耐用,StingBlade钻头的冲击力也随之增强。
这一点在冲击测试中也得到了证明:在钻头上施加18000lbf的冲击力来冲击硬化钢,以此模拟ROP为60ft/h时钻头在碳酸盐层的作业。
【钻采技术】斯伦贝谢NGI非传导泥浆地质成像仪斯伦贝谢公司NGI非传导泥浆地质成像仪(nonconductive-mud geological imager)重新定义了油基泥浆中的成像,利用简单的电极排列以及创新的机械设计,可提供高清、全覆盖8英寸钻孔中的图像。
该系统所形成的微电阻率图像是地层地质的真实再现。
与传统的适用于油基泥浆的成像仪不同,该成像仪不受无意义的人为因素、仪器覆盖面的影响,成像分辨率较高。
NGI成像仪采用创新的探头通过测量8个电极板上192个微电极的交流电,提高对竖直和横向特征的敏感度,从而大大提高图像的分辨率。
因为NGI成像仪在井孔中可单独采用每个电机板,而不是把电极板臂作为扶正器,所以可在斜井或井孔恶劣的情况下,减少电极板应用的不一致性,且NGI成像仪可在工具下入过程中取得主要数据。
井底测井减少了黏滑事件(stick-and-slip event)的频率和严重性以及它们对成像质量的影响,同时可在测井早期提供全面的信息,节约钻井时间和多余的下钻次数。
该系统需要Techlog井筒软件平台配合对图像进行解释。
该产品应用广泛,地质学家可据此完成多种任务如区分通道并测定它们的方向。
新的2D和3D成像方法可在较大的井孔中提供360°覆盖并产生虚拟核心配电板图像。
可根据Petrel E&P软件平台上采用Techlog制作的流程完善模型并做出明智决定。
图8NGI非传导泥浆地质成像仪应用案例一家作业商从尤蒂卡页岩油藏某区块采集了85个井壁岩心,用于实验室分析,以支持地层评价、增产设计和储量估算。
不过,如果能够准确地定位取芯点,则能够将实验室测量结果与具体的薄层相匹配。
这样的话,能更深入地了解岩心测量结果与测井读数之间的关系,从整体储层性质的角度,全面了解每个岩心的代表性。
尤蒂卡页岩带有天然裂缝,一般是近垂直的短裂缝。
如果能获得这些裂缝的成像,提供精确的指导信息,则能够计算出使天然裂缝系统与水力压裂裂缝发生交互所需要的开启压力。
斯伦贝谢在中国斯伦贝谢早在1980年就进入中国石油行业开展油田服务业务,当时正值中国大力开放经济并引进新技术的时期。
在最初的几年中,斯伦贝谢公司的业务仅仅局限于陆上和海上的测井服务。
从那时起,公司的业务就不断稳步扩展,在中国油田服务市场应用的技术覆盖了整个上游领域,从引入高科技的测井服务,发展到包括完井、试井、固井以及增产作业、数据管理及各种地学软件、数据解释及咨询服务、定向钻井、随钻测井以及人工举升系统等。
斯伦贝谢在中国现有1700多名员工,其中90%以上为本地员工。
斯伦贝谢目前在中国境内设立了6个作业基地(库尔勒,克拉玛依,成都,蛇口,塘沽和大庆)、两个制造中心(上海和天津)、两个办事处(北京和乌鲁木齐),为中国陆上和海上提供综合作业服务。
斯伦贝谢于2000年在北京清华科技园正式成立了北京地球科学中心(BGC),该中心是斯伦贝谢油田服务主要的技术开发中心之一。
BGC开发的地质力学和岩石物理分析软件以及先进的解释和处理技术在全世界得到了广泛的应用,帮助优化油气开采并降低风险。
目前该中心约有300余名研究人员从事研究与开发工作。
指导原则价值观、道德观和行为准则我们充分发挥公司独特的资产优势,为客户提供优质服务,帮助其改善作业绩效。
公司以人才、技术和利润为中心的三大价值观是我们所有工作的基础。
我们的员工勇于接受各种环境中的挑战,并致力于安全作业,为世界各地的客户提供优质服务,这是我们最大的优势。
我们对技术和质量的承诺是我们竞争优势的基础。
创造出更高收益的决心是实现未来独立创新与发展的基石。
对客户的承诺斯伦贝谢致力于在所有作业中尽善尽美,追求卓越。
我们与所有客户的合作方式始终如一、公开透明,并且我们并不在客户资产中持有股份。
因此,客户高度信任我们,在处理敏感和机密信息时尤其如此。
我们正直诚实和公平交易的声誉对于赢得和维系客户的信任至关重要。
斯伦贝谢力争更好地维系客户、股东和受到作业影响的其他方的信任与信心。
斯仑贝谢钻井视频教材(word版)石油钻井概述CONTENTS目录VOLUME ONE卷1AN INTRODUCTION TO RIG TYPES AND BASIC D RILLING STRING COMPONENTS 钻机类型介绍和基本的钻具组合Rig types钻机类型 (10)Overview概述Land Rigs陆地钻机Mobilizing Land Rigs装载钻机Jack-Up Rigs自升式平台Mobilizing Jack-Up RigsPlatform RigsSubmersibles座底式平台Semi-submersibles半潜式平台Semi-submersible MobilizationDrill ships钻井船Kelly & Top Drives方钻杆和顶驱 (11)Making Hole钻进Overview概述Top Drive System顶驱系统Top Drive Operation顶驱操作Kelly Systems方钻杆系统Kelly Operation方钻杆操作Drilling String Components钻具组合 (12)Overview概述Drill Pipe钻杆Drill Pipe Specs钻杆规格Box & Pin公母接头Drill Pipe Make Up接钻杆Heavy Walled Drill Pipe加重钻杆Spiral Heavy Walled Drill Pipe旋转加重钻杆Drill Collars钻铤Slick & Spiral Drill Collars平滑&螺旋钻铤Crossover Subs 转换接头Reamers & Stabilizers扩孔器&扶正器Bottom Hole Assembly底部钻具组合Pipe Rack排管架Drill Bits............钻头. (15)Overview概述Roller Cone BitsSteel Tooth Bit铣齿钻头Tungsten Carbide BitFixed Cutter Bit固定切削齿钻头PDC Bit PDC钻头PDC CompactDiamond Bit金刚石钻头Core Bit and Barrel取芯钻头和取芯筒Special Drill String Tools特殊钻柱工具 (16)Overview概述Drilling Jars震击解卡器Drilling Jar Operation震击解卡器操作MWD随钻测量仪Mud Motor井下动力钻具Directional Wells定向井Horizontal Wells水平井VOLUME TWO 卷二BASIC BLOWOUT PREVENTION EQUIPMENT基本防喷器设备Pressure Control压力控制 (17)Overview概述Blowout井喷Taking a Kick 井涌Blowout Preventers防喷器 (18)Basic Concepts基本概念BOP Operation 防喷器操作Basic BOP Equipment基本防喷器装备 (20)Overview概述Driller’s BOP Control司钻防喷器控制Accumulator储能器Hydraulic Lines 液压管线Operating Lever on Accumulator储能器操控杆Choke Manifold / Chokes节流管汇/节流Choke Operation节流操作Choke Control Panel节流控制面板Mud-Gas Separator泥气分离器Separator Operation泥气分离器操作Flare Line & Flare PitTrip TankTrip Tank OperationSubsea BOP Equipment (22)OverviewMarine Riser SystemRiser & Guideline TensionerDrill String Valves & IBOPs (23)OverviewUpper / Lower Kelly CocksFull-Opening Safety ValveSafety Valve UsageFloat ValvesVOLUME THREEINTRODUCTION TO DRILLING FLUIDSMud Types (24)OverviewWater Based MudOil MudDrilling with AirFoam DrillingAerated DrillingDrilling Fluid Fun ction (25)OverviewCleaning the HoleCooling / LubricationProtecting Wellbore WallsControlling Formation PressureObtaining Downhole InformationMud Properties & Additives (26)BentoniteBaritePHCaustic SodaGelled MudMud Tests (27)OverviewMud BalanceMarsh FunnelRotational ViscometerFilter PressChloride TestVOLUME FOURMUD CIRCULATION & TREATING EQUIPMENTMud System Overview (29)OverviewMud TanksMud PumpsStandpipe & Rotary HoseBit & AnnulusReturn Line, Shaker & Mud TanksMud Storage, Tanks & Reserve Pit (30)OverviewMud HouseBulk TanksActive TanksSand TrapSettling TanksReserve TanksSlug TankSuction TankChemical TankReserve PitMudPumps (31)OverviewTriplex PumpTriplex Pump OperationDuplex PumpPump ComponentsBladder-Type Pulsation DampenerNonbladder-Type Pulsation DampenerSuction DampenerDischarge Line Relief ValveSuction Line Relief ValvePump Discharge LineMud Conditioning (34)OverviewShale ShakerDegasserVacuum Degasser OperationHydrocyclone OperationCentrifugeAgitatorPit Volume TotalizerCentrifugal PumpHopperJet HopperVOLUME FIVEHOISTING EQUIPMENTOverview (37)Function of Hoisting EquipmentHoisting System ComponentsHoisting System OperationCrown Block (38)Crown Block OperationTraveling Block & HookOverviewMotion Heave CompensatorMotion Compensator OperationCombination Hook-BlockSeparate Hook & Traveling BlockHook, Links & ElevatorElevatorTypes of ElevatorsHook Positioner & Swivel Lock AssemblyHydraulic SnubberDrilling Line (40)Drilling LineReeving Drilling LineSupply Storage ReelWear Points on LineSlipping and Cutting Drilling LineDeadline AnchorDrawworks…………………………………………………………………………41OverviewBraking SystemDisk Brake SystemElectrodynamic BrakeLatest DrawworksCrown SaverVOLUME SIXROTATING EQUIPMENT, MAST & SUBSTRUCTURERotating Equipment (43)OverviewKelly & Rotary Table (43)Kelly AssemblyKelly DetailRotary Table OperationSetting SlipsSwivel & Rotary HoseSwivel OperationTop Drive Power Swivel (45)OverviewTop Drive Advantages & DisadvantagesTop Drive AssemblyMast & Derricks (46)OverviewMastHeight & CapacityStandsCrown Walkaround Water TableMonkeyboardStabbing BoardSubstructure (47)OverviewV-Door, Pipe Ramp & CatwalkVOLUME SEVENPIPE HANDLING EQUIPMENTPipe Handling (48)OverviewPipe Handling Operation (48)Making a Connection with KellyMaking a Connection with a Top DriveTripping out with KellyTripping in with KellyTripping with Top Drive, 1Tripping with a Top Drive, 2Tripping with a Top Drive, 3Slips & Elevator Systems (50)SlipsSafety Clamp on Drill CollarSlips & SpidersElevatorLifting SubElevator on Top DriveSpinning & Torquing Devices (52)TongsMakeup CatheadBreakout CatheadHydraulic CatheadPower TongsSpinning WrenchKelly SpinnerIron RoughneckPipe Transfer (54)Pipe Racking SystemRatholeMouseholeAir HoistPipe Transfer SystemControls for Equipment (54)Driller’s consoleWeight Indicator, Gauges, ControlsVOLUME EIGHTCASING & CEMENTINGCasing & Cement (55)OverviewCasing SpecificationsRunning CasingCasing String (55)OverviewProgressive Casing Strings (56)Conductor CasingSurface CasingIntermediate Casing StringsProduction Casing StringsLiner StringsCasing Accessories (57)OverviewGuide ShoeFloat Collar & ShoeCentralizersScratcherCementing (59)OverviewCasing PointConditioning the HoleRunning the CasingMixing the CementFinishing the JobVOLUME NINEWELL LOGGING, MUD LOGGING & DRILL STEM DESTINGWell Evaluation (60)OverviewMud Logging / Testing, 1 (60)Mud Logging & TestingMud Logging UnitRig MonitorsChromatographCore Plugging ApparatusFluoroscopeMicroscopeComputersVacuum OvenMud Logging / Testing, 2 (62)Core Heat SealerAnalytical BalancePorosimeterGas AnalyzerX-Ray DiffractometerCentrifugeDry Sample TrayHCL TestingMud LogsWell Logging (63)OverviewBasic Logging OperationLogging UnitLogging Unit DetailsLogging ToolsElectric LogNuclear LogSonic LogOther LogsDrill Stem Testing (64)OverviewDST Tool ComponentsLowering DST ToolSealing the HoleWater CushionFluid FlowPressure ChartsReverse CirculatingRemoving DST ToolVOLUME TENPOWER SYSTEM & INSTRUMENTATIONPower System (67)OverviewPrime MoversAC to DC Power SystemDC to DC Power SystemMechanical Power SystemAC to DC Power System (67)OverviewDiesel & AC GeneratorSCR Switch & Control GearDC MotorsAC MotorsDC to DC Power System (69)OverviewDC MotorsAC Generator AlternatorMechanical Drive Power (70)OverviewCompound DriveHydraulic & Pneumatic Power Systems (70)OverviewHydraulic ForceHydraulic Power PackPneumatically Powered EquipmentRig Air CompressorRig Instruments (73)OverviewDriller’s ConsoleWeight IndicatorPump Rate GaugePump Pressure GaugeRotary TachometerRotary Torque GaugeTong Torque GaugeMud Return Flow Rate IndicatorMud Tank Level IndicatorTrip Tank Volume IndicatorDrilling RecorderH2S InstrumentationVOLUME ONEAN INTRODUCTION TO RIG TYPES AND BASIC DRILLING STRING COMPONENTS 钻机类型介绍及基本钻具组合RIG TYPES钻机类型Overview:概述Drilling rigs like these bore or drill holes into the earth. Usually they drill to find oil or gas. They work both on land and offshore. Some are big and some are relatively small. Big rigs drill very deep holes, 20000 feet ft , 3000 meters m or more; small rigs may only drill to a few thousand ft or meters. People in the oil land describe groups of rigs into 6 basic types: Land, Jack up, Platform, Submersible, Semi-Submersible and Drill Ship.钻机就像这些,在地上钻孔。
