施工放样在公路工程施工中的重要作用

公路工程施工如何放线一、概述公路工程施工是指在规定的范围内按照设计要求利用人工和机械设备完成道路的施工作业。

在公路工程施工中，放线工作是一个非常重要的环节，其准确性直接关系到道路的施工质量和工程的整体进度。

本文将介绍公路工程施工中放线的意义、方法和操作步骤，以及需要注意的问题。

二、放线的意义1. 确保设计要求的实现在公路工程施工中，道路的几何要求和线型要求是设计中最基本的要求。

放线是将设计图纸上的道路线型、标高和标志物等要素准确地反映在施工现场上的一个过程。

只有通过放线，才能确保道路的几何尺寸和线型能够按照设计要求实现。

2. 保证施工进度的顺利进行在公路工程施工中，放线是施工的第一步。

只有在放线完成后，承包商才能按照图纸上的线型和要求进行后续的施工作业。

如果放线出现错误，将会对整个工程的进度造成影响，甚至要对部分工程进行破拆。

3. 避免施工风险在实际工程中，如果发生放线错误，可能会导致道路线型不符合规范，甚至可能引发安全问题。

因此，在公路工程施工中，放线的准确性和及时性至关重要，是保证道路工程施工安全的基础。

三、放线的方法在公路工程施工中，根据设计要求和施工现场的条件，可以采用以下几种放线方法：1. 铅线放线法铅线放线法是最常用的放线方法之一。

具体操作方法是：先在场地上拉直一根铅线，根据设计要求固定好起点和终点，用测距仪测量出每个测点的位置，然后用白粉等标记物料在地面上进行标记，最后在标记点之间拉直线进行放线。

2. 放线仪放线法放线仪是一种专业测量仪器，能够测量出各点之间的距离和方向。

在公路工程施工中，可以通过放线仪直接将设计图纸上的线型要素引入放线仪，然后通过激光或其他方式在施工现场上进行标记。

GPS是全球定位系统，能够准确定位到地球上的任意一点。

在公路工程施工中，可以利用GPS对道路线型和标高进行高精度的测量和放线，从而确保放线的准确性和高效性。

四、放线的操作步骤在进行公路工程施工放线时，需要按照以下操作步骤进行：1. 安全防护在进行放线前，应根据现场条件做好安全防护工作。

重要工程分部分项工程施工方法3.1 路基施工路基施工一般涉及挖方及填方；填方一般分为普通路基填筑，特殊路基换填。

3.1.1 挖方路基施工3.1.1.1准备工作1.测量放样施工恢复定线测量及施工放样是施工准备阶段的重要技术工作，我单位根据设计图纸、设计单位提供的各导线点坐标、固定桩及水准点标高进行复测，闭合后将复测资料交监理工程师审核。

在需要挖方的部位，根据设计文献基层的宽度7.5米，实地划出白灰线；并且有挖方的同时进行水准测量，以保证路基的顶面标高符合规范。

2.施工前的复查和实验做好所用填土材料的击实实验，小桥涵的砼配合比实验，并对旧路弹软翻浆情况，涵洞设立情况实地查看，若与设计不相符合及时向监理办及指挥部报告。

3.开挖前路堑的排水设施由于水是导致路堑各种病害的重要因素，所以应保证开挖过程中及竣工后的有效排水,以保证路基范围内干燥。

由于我标段属于旧路改建工程,路基线形基本不变,仅在路面以下挖出路面结构层的高度即可,因此,可运用旧路原有的排水系统,在挖方的同时做好泄水槽，并且按设计规定做路基的拱度及平整度。

3.1.1.2路基挖方施工1.挖除原沥青路面混凝土。

为保证施工车辆的正常通行，在没有绕行通道或需要交叉作业的地段采用半幅开挖的方式,旧路面沥青砼厚度约10cm，并将挖除的沥青砼及时运到指定地点。

使用机械：一台挖掘机，一台推土机，一台装载机，5台翻斗车。

2.挖路基土方。

在没有施工绕行便道，或有交叉作业的情况下，采用半幅开挖的方式进行。

开挖宽度为7.5米，用挖掘机挖路基土方，将可运用土方临时堆放在路基上，以备路基填方运用，或用于桥涵便道填筑，多余的土方或不可运用土方应及时弃掉；用平地机刮平路基，并用水准仪跟踪测量，压路机碾压之前，虚方系数按1.2控制，最后用压路机碾压4-6遍成形。

使用机械：一台挖掘机，一台平地机，一台装载机，一台振动压路机，一台光轮压路机，5台翻斗车。

人工：5人。

3.1.2 特殊路基解决本项目工程特殊路基解决分四种形式，一是挖除路基范围内弹软部分，回填天然砂砾；二是运用旧路帮宽部分，挖台阶后回填土方；三是路基通过田地，清除表土后回填土方；四是路基填方每侧增长20cm帮宽压实土方。

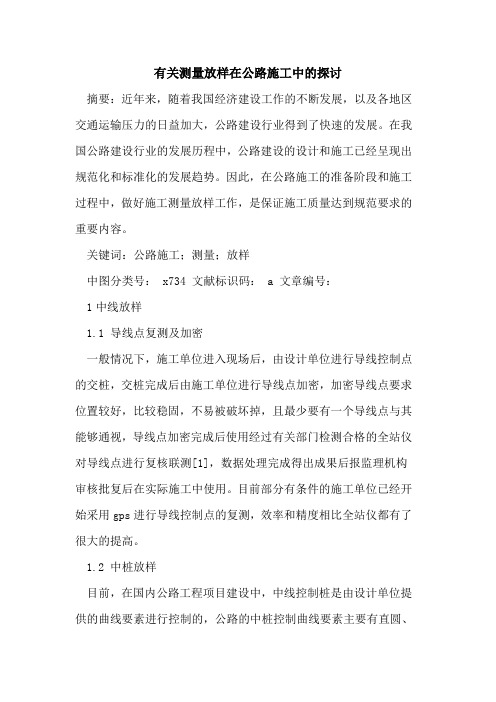

有关测量放样在公路施工中的探讨摘要：近年来，随着我国经济建设工作的不断发展，以及各地区交通运输压力的日益加大，公路建设行业得到了快速的发展。

在我国公路建设行业的发展历程中，公路建设的设计和施工已经呈现出规范化和标准化的发展趋势。

因此，在公路施工的准备阶段和施工过程中，做好施工测量放样工作，是保证施工质量达到规范要求的重要内容。

关键词：公路施工；测量；放样中图分类号： x734 文献标识码： a 文章编号：1中线放样1.1 导线点复测及加密一般情况下，施工单位进入现场后，由设计单位进行导线控制点的交桩，交桩完成后由施工单位进行导线点加密，加密导线点要求位置较好，比较稳固，不易被破坏掉，且最少要有一个导线点与其能够通视，导线点加密完成后使用经过有关部门检测合格的全站仪对导线点进行复核联测[1]，数据处理完成得出成果后报监理机构审核批复后在实际施工中使用。

目前部分有条件的施工单位已经开始采用gps进行导线控制点的复测，效率和精度相比全站仪都有了很大的提高。

1.2 中桩放样目前，在国内公路工程项目建设中，中线控制桩是由设计单位提供的曲线要素进行控制的，公路的中桩控制曲线要素主要有直圆、缓圆、曲中、圆缓、缓直、直圆、圆直、交点等。

中桩放样是参照设计院埋设的及施工单位加密的导线点，采用全站仪拨角测距放出该中线控制点。

随着技术的发展，目前的部分全站仪已能够实现仪器在任意点后方交会两个导线控制点建站及坐标点位放样，大大减少了建站过程中控制点不通视带来的不便，并且放样效率也得到了提高。

1.3 中桩穿线中桩穿线的过程与导线点复核测量方法相同，而衡量其是否合格则是路线的各种技术参数，即直线点是否在一条直线上，曲线点是否在一条曲线上。

1.4 栓桩导线点放样的中桩如未调整，其中桩放样记录也是栓桩的一种办法。

如调整了，应在导线点二次实测进行记录栓桩。

1.5 结构物的放样结构物的放样采用坐标法进行。

事先依据设计图纸计算好需放样的点位坐标，经复核无误后在实地进行放样，放样定点完成后再按结构物的几何尺寸用钢尺进行检查，确认无误才算放样测量工作结束。

公路工程界桩放样工作内容
公路工程界桩放样是公路工程建设中的一项重要工作内容，具体工作包括以下几个方面：
1. 桩位、桩号确定：根据设计图纸、规范要求和地形情况，确定界址桩位和桩号。

桩位一般是根据地形地貌、设计轴线位置、纵断面、横断面等因素综合考虑确定的，桩号是由起始桩号和相对位置确定。

2. 桩点标定：根据已确定的桩位和桩号，实地测量桩点坐标，并进行标定。

常用的测量方法包括全站仪、GPS等。

3. 桩基准确定：根据测量结果和设计要求，确定桩的基准高程和水准高。

通常会参照国家或地方标准进行调整和计算。

4. 桩基础探查：根据设计要求和地质条件，对每个桩位的基础条件进行探查和调查，包括土质、地下水位、地下管线等情况。

5. 桩放样：按照设计要求和桩位确定的位置，使用专用放样工具进行桩位放样和标定。

放样方式通常有水平放样、垂直放样等。

6. 桩标识：在放样确定的桩位上进行合格的标识，通常使用标志杆、界桩等方式进行标识，以保证施工过程中桩位不被移动或损坏。

7. 桩查定：在施工过程中，需要对已放样的桩位进行查定，以
确保桩位准确无误。

常用的检测方法包括全站仪测量、GPS
测量等。

以上是公路工程界桩放样的一般工作内容，具体工作方式和流程可能会根据项目要求和实际情况有所不同。

公路工程施工测量是指在公路工程施工过程中，依据设计图纸和施工规范，对施工现场进行实地测量、放样和监控的过程。

测量工作是公路工程的重要组成部分，其精度直接关系到工程的质量和安全。

本文将从公路工程施工测量的意义、内容、方法、要点等方面进行详细阐述。

一、公路工程施工测量的意义1. 确保工程质量：公路工程施工测量是保证工程质量的基础工作，通过对施工现场的实地测量和监控，确保施工过程符合设计要求，避免工程质量问题。

2. 提高施工效率：准确的测量数据为施工提供了可靠的依据，有助于提高施工效率，减少施工过程中的返工和调整。

3. 保障施工安全：公路工程施工测量工作有助于发现潜在的安全隐患，为施工现场的安全管理提供数据支持。

4. 优化工程设计：施工测量数据可以为工程设计提供反馈，有助于优化设计方案，提高工程质量。

二、公路工程施工测量内容1. 控制测量：控制测量是施工测量的基础，主要包括建立平面控制网和高程控制网，为施工放样和监控提供基准。

2. 施工放样：施工放样是根据设计图纸，在现场标出道路中线、边线、高程等关键位置，为施工提供直观的指导。

3. 施工监控：施工监控是对施工现场进行动态测量，及时发现和解决施工过程中的质量、安全问题。

4. 竣工测量：竣工测量是对已完成施工的公路工程进行最终测量，确保工程符合设计要求，为工程验收提供依据。

三、公路工程施工测量方法1. 传统测量方法：包括光学测量、电子测量等，如全站仪、水准仪、经纬仪等。

2. 现代测量方法：包括卫星定位测量（GPS）、激光扫描测量等。

3. 数字测量：利用计算机技术、数字影像技术等进行测量，如数字水准仪、数字经纬仪等。

四、公路工程施工测量要点1. 严谨的操作：测量工作需严格按照规范操作，确保测量精度。

2. 充分的准备：施工前应做好充分的准备工作，如了解设计意图、熟悉施工图纸等。

3. 合理的布局：测量布设应考虑施工现场的地理环境、交通状况等因素，确保测量的顺利进行。

公路工程施工放样中常见问题的处理一、公路工程中线施工放样控制要点及对策①导线点坐标复测：在道路兴建过程中，通常情况下，设计部门只向有关部门提供相关坐标以及控制点。

建工部门进行施工后，首先设计部门提供桩点，然后通过相关检测单位对导线点坐标进行检测。

②中桩设置环节主要点确定：中桩主要点一般包括道路中线上的缓圆、直圆、交点、圆缓、圆直、缓直、曲中等方面。

中桩环节放样指的是：根据距离最短的导线点确定检测位置，计算相关的点坐标，拨角-测距，标出中桩点。

以这三点坐标计算得出观测角和距离。

实际情况下，中桩放样环节需要注意两方面：一方面是在中桩放样后，相关测量设备需要进行相关归零检查，避免归零误差引发的相关问题，不然已选择的中桩点必须重新设置；观测站导线点，到所放中桩点距离，应该比到后视导线点的距离小。

第一指测量放样基础理论，第二包括中桩放样环节中相关的综合经验，包括相关误差避免的经验。

中桩点的个数，最低必须保证相邻点的通视性，同时准确记录中桩放样的相关数据。

③中线穿桩：通常情况下，从理论知识角度而言，按照导线点坐标标志的中桩可以满足路段要求。

结合我们其他的实际放样经验，道路建设过程中经常出现一些不确定的因素干扰，所以为了保证中线的准确性和有效性，中桩穿线环节是必不可少的。

一般情况下，中桩穿线使用的方法与导线点坐标位置复核相一致，关于合格问题，就需要通过对路段相关参数进行测量计算，即指的是对相关直线点以及曲线点的坐标位置的确定。

中桩穿线环节若相关方面不一致，就需要按照直线或者曲线上端点对中间点进行一系列调整，线型连接点应按照先曲后直的顺序进行定位；④栓桩：在道路兴建过程中，若放样时未及时调整中桩，那么中桩即可算作栓桩放样的方法之一。

若进行了一系列改变，则要在二次坐标点实际测量时进行相关栓桩数据记录，其它方面也可以进行栓桩，然而无论采用何种方式，都必须将深挖或高填后能否将中桩恢复纳入考虑范围。

公路主要路段通常包括直线路段、缓和路段以及圆形路段三方面。

公路工程施工测量放样要点分析【摘要】随着公路建设水平的提高，公路控制点和施工放样技术要求也有了很大提高。

本文结合笔者多年的实践经验，阐述了公路工程施工测量放样应关注的一些要点。

【关键词】公路工程；施工；测量放样0 引言建设一条公路，涉及到路线、路基、路面的位置和布置，公路施工测量是以地面控制点为基础，根据图纸上的设计尺寸，计算出各部分特征点与控制点之间的距离、角度、高差等数据，将公路沿线的特征点在实地标定出来，指导施工，这项工作又称“放样”，是保证道路的平面位置和高程以及形状、规格能够按设计文件的要求正确进行施工的关键。

对于高等级公路而言，由于其线型标准高，随着设计控制点的日益规范化、标准化，为确保实地放样具有较高的质量，满足高等级公路精度的要求，施工前的平面控制测量和高程控制测量的方法值得研究。

1 施工测量的准备工作1.1 熟悉图纸和现场情况公路工程设计图纸主要有公路平面图、纵横断面图、标准横断面图和附属构筑物图。

1.2 恢复中线道路设计阶段所测设的中线桩至开始施工时，一般均有被碰动或丢失的现象。

为保证施工中线位置准确可靠，施工前应根据原定线条件复核，并将丢失的交点桩和转点桩恢复和校正好。

对部分改线地段，则应重新定线并测绘相应断面图，恢复中线时，一般均将附属构筑物的位置一并定出；施工控制桩的测设。

1.3 施工水准点的加密在施工中引测高程方便，应在原有水准点之间，加设临时施工水准点，其间距约为100m-300m。

加密的施工水准点，应尽量设在稳定、可靠、易找处，其测量精度应满足相应的规范要求；纵、横断面的复制。

在定位后至开工前的一段时间内，为了核实土方工程量，需加密纵、横断面资料，并及时使复测结果得到相关部门的认定。

2 公路工程中线施工放样中线复测，按既定的路线重复中线测量，将线路工程中心线标定在实地上。

2.1 导线点坐标复测在实际公路工程中通常设计单位仅提供给施工单位导线控制桩及其坐标。

施工单位进场后，由设计单位进行交桩，而后使用经过有关部门检测合格的全站仪或光电测距仪配经纬仪，对导线点进行复核联测。

公路工程施工放样前言在交通土木工程中，工程构造物主要指路基、路面、桥涵、隧道及其附属构造物和排水构造物。

在路基施工前，通过测量放样确定路线中线桩、公路用地界桩、路堑坡顶、路堤坡脚、边沟等构造物的施工位置；在施工过程中，通过测量放样对工程构造物外形几何尺寸进行控制和检测，及时修正偏差，以准确体现设计意图；在工程竣工后，通过测量对工程进行质量检查和验收。

实践证明，精确地测量放样能准确控制施工质量和节约工程成本。

因此，施工放样是工程施工过程中的重要一环，它贯穿工程施工全过程。

本文对其进行了一些探讨.公路工程施工放样的主要任务是利用测量技术将设计图纸上的工程构造物的平面位置和高程在实地标定出来，作为施工的依据。

在施工过程中，检测工程构造物的几何尺寸，以实现从设计图纸到工程实物的质和量的转变。

公路工程施工放样的依据是《公路工程技术标准》，各种构造物的施工技术规范、规程、测量规范等以及工程设计图纸。

测量放样工作应遵循从整体到局部的原则，先进行控制测量，再进行细部放样测量。

通过控制测量，建立起平面控制点和高程控制点与工程构造物特征点之间的平面位置和高程的几何联系。

以平面控制点的坐标和高程控制点的高程为依据，利用传统测量仪器进行距离、高程和角度的测量放样或者利用全站仪和GPS 进行三维坐标放样来确定工程构造物特征点在实地上的空间位置。

在放样过程中，工程设计图纸是图解控制点和工程构造物特征点之间几何关系的依据；现行的施工技术规范、规程，以及测量规范是核查放样结果精度的依据。

只有利用精度符合标准的几何数据，才能精确地测定工程构造物特征点的准确位置，以指导施工。

一、施工放样的基本方法1.1已知距离的放样距离放样即在地面上测设某已知水平距离，就是在实地上从一点开始，按给定的方向，量测出设计所需的距离定出终点。

1.11钢尺量距在地面上丈量已有两点间的直线距离时，应先用尺子量出两点间的距离，再考虑必要的改正数，以求得正确的水平距离。

公路施工放样方法随着城市的不断发展和交通需求的增加，公路建设变得日益重要。

在公路建设的过程中，准确的放样是确保道路质量和安全的关键步骤之一。

本文将介绍一些常用的公路施工放样方法，以帮助施工人员更好地完成工作。

一、放样前的准备工作在进行公路施工放样之前，施工人员需要充分了解项目需求和设计要求，并准备好相应的工具和设备。

下面是一些常见的准备工作：1. 确认设计图纸：仔细阅读并理解设计图纸中的尺寸、标高和坐标等信息，确保对工程要求有全面的了解。

2. 准备工具和设备：根据具体工程的要求，准备好放样所需的测量工具，如测量尺、水平仪、经纬仪等，以及标记工具，如荧光笔、标线涂料等。

3. 勘测施工现场：在进行放样工作之前，需要进行现场勘测，了解地势、土质、材料堆放位置、附近建筑物等情况，以便更好地选择合适的放样点和放样方法。

二、基础公路施工放样方法1. 剖面放样：根据设计图纸上的标高要求，在道路纵断面的每个关键位置进行放样。

使用水平仪和测量尺，测量出相应位置的高程信息，并在地面上做出相应标记。

2. 横断面放样：在道路横断面上，使用测量尺和经纬仪等工具，根据设计图纸上的横断面尺寸要求，测量出各个关键点的坐标，并在地面上进行标记，以确定基准线和边界。

3. 道路中心线放样：测量道路的中心线位置是公路施工的重要步骤之一。

施工人员可以使用全站仪等高精度测量设备，在公路两侧的固定点上测量中心线的水平距离，并在地面上做出相应标记。

4. 弯道放样：对于具有曲线道路的工程，施工人员需要使用特殊的放样方法来测量曲线点的位置和角度。

常用的方法包括圆心角法、切线法和三点法等。

三、高速公路施工放样方法高速公路施工相对复杂，需要更高的精度和准确性。

以下是一些在高速公路施工中常用的放样方法：1. 高程放样：在高速公路的坡度、隆起和下凹等地方，需要准确测量出各个点的高程信息。

施工人员可以使用高程仪等专业工具进行测量，并在地面上做出相应标记。

2. 路中心线放样：对于高速公路来说，中心线的准确位置尤为重要。
