最新墙面装饰构造(史上最全面)

砌体墙的基本构造（带图片）砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■ 砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm，辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等；煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm 和240mmX430mmX850mm等；蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm。

■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。

其常用级配（水泥：黄砂）为1：2、1：3等；混合砂浆——在水泥砂浆中加入石灰膏。

其常用级配（水泥：石灰：黄砂）为1：1：6、1：1：4等。

强度——砂浆为刚性材料，主要考虑抗压强度。

其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。

和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能。

水泥砂浆的强度和防水性能要高于混合砂浆；混合砂浆的和易性优于水泥砂浆。

±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑。

●砌体墙的砌筑要领错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。

墙体饰面装修构造
墙体饰面装修构造
按材料和施工方式的不同，常见的墙体饰面可分为抹灰类、贴面类、涂料类、裱糊类和铺钉类等。

饰面装修一般有基层和面层组成，基层即支托饰面的结构构件或骨架，其表面应平整，并应有一定的强度和刚度。

饰面层附着于基层起美观和保护作用，它应与基层牢固结合，且表面需平整均匀。

通常将饰面层最外表面的涂料，作为饰面装修构造类型的命名。

1.抹灰类
抹灰类墙面是指用石灰砂浆、水泥砂浆、水泥石灰混合砂浆、聚合物水泥砂浆、膨胀珍珠岩水泥砂浆，以及麻刀灰、纸筋灰、石膏灰等作为饰面层的装修做法。

它主要的优点在于材料的来源广泛、施工操作简便和造价低廉。

但也存在着耐久性差、易开裂、湿作业量大、劳动强度高、工效低等缺点。

一般抹灰按质量要求分为普通抹灰、中级抹灰和高级抹灰三级。

为保证抹灰层与基层连接牢固，表面平整均匀，避免裂缝和脱落，在抹灰前应将基层表面的灰层、污垢、油渍等清除干净，并洒水湿润。

同时还要求抹灰层不能太厚，并分层完成。

普通标准的抹灰一般由底层和面层组成；装修标准较高的房间，当采用中级或高级抹灰时，还要在面层与底层之间加一层或多层中间层。

2.贴面类
贴面类是指利用各种天然石材或人造板、块，通过绑、挂或直接粘贴。

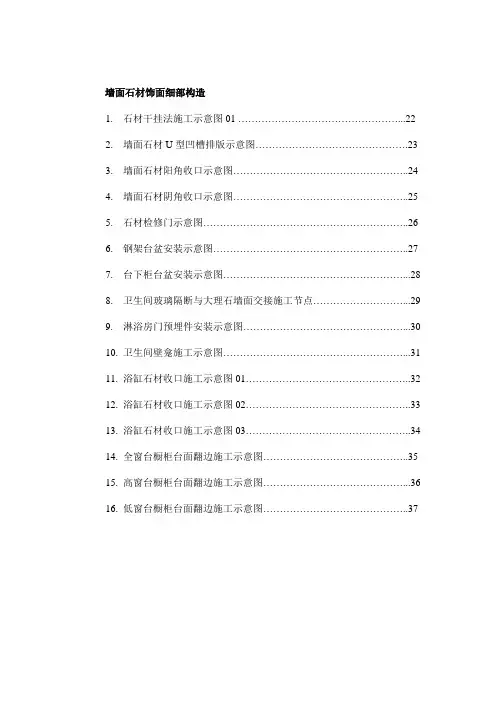

墙面石材饰面细部构造 1. 石材干挂法施工示意图 01 …………………………………………...22 2. 墙面石材 U 型凹槽排版示意图……………………………………….23 3. 墙面石材阳角收口示意图……………………………………………..24 4. 墙面石材阴角收口示意图……………………………………………..25 5. 石材检修门示意图……………………………………………………..26 6. 钢架台盆安装示意图…………………………………………………..27 7. 台下柜台盆安装示意图………………………………………………...28 8. 卫生间玻璃隔断与大理石墙面交接施工节点………………………...29 9. 淋浴房门预埋件安装示意图…………………………………………...30 10. 卫生间壁龛施工示意图………………………………………………...31 11. 浴缸石材收口施工示意图 01…………………………………………..32 12. 浴缸石材收口施工示意图 02…………………………………………..33 13. 浴缸石材收口施工示意图 03…………………………………………..34 14. 全窗台橱柜台面翻边施工示意图……………………………………..35 15. 高窗台橱柜台面翻边施工示意图……………………………………...36 16. 低窗台橱柜台面翻边施工示意图……………………………………..37项目名称 适用范围墙面石材饰面细部构造名称室内大厅、电梯厅等公共空间石材干挂法施工示意图 14工序：防控制线→石材排板放线→预排石材→打膨胀螺栓→安装钢骨架→安装调节片→石材开槽→石材 安装→石材填缝处理重点说明： 1．所有型钢规格符合国家标准，热镀锌处理，焊接部位做防锈处理。

不锈钢石材挂件钢号为 202 以 上、沿海项目需采用 304 钢号连接配件。

2．石材厚度要求在 20mm 以上，2500mm 高以内的墙体，竖向需采用 5#槽钢，横向采用 40mm×40mm 型角钢，间距根据石材的横缝排版确定，2500mm 高以上的墙体，竖向需采用 8#槽钢，横向采 50mm ×5mm 型角钢，间距根据石材的横缝排版确定。

内墙分类基本特征内墙 1混合砂浆墙面钢筋混凝土基层, 内墙 1A腻子刮平水泥砂浆墙面内墙 2毛面交工防水水泥砂浆墙面内墙 3毛面交工乳胶漆墙面，内墙 4混合砂浆基层水泥砂浆墙面，内墙 5涂料面层钢筋混凝土基层, 内墙 5A水泥腻子刮平，涂料面层防水水泥砂浆墙面内墙 6涂料完成面交工保温内隔墙钢筋混凝土、砌块基内墙 7层，乳胶漆面层做法1、 15mm 厚 1： 1： 4 白灰膏混合砂浆找平2、白色腻子两遍刮平1、基层处理，粉刷石膏找平2、白色腻子两遍刮平1、 15mm 厚 1： 3 水泥砂浆2、 5mm 厚 1： 2 水泥砂浆1、墙体基层2、 20mm 厚 1： 2.5 水泥砂浆掺入水泥用量 3% 的硅质密实剂，分 3 次抹灰，收水时压实，水泥应采用不低于 32.5 级的硅酸盐水泥或普通硅酸盐水泥1、 20mm 厚 1： 3 水泥砂浆2、耐水腻子两遍刮平3、表面刷白色乳胶面漆一道1、 20mm 厚 1： 3 水泥砂浆2、耐水腻子两道3、浅色内墙涂料一遍1、结构面清理2、耐水腻子两道3、浅色内墙涂料一遍1、墙体基层2、 20mm 厚 1： 2.5 水泥砂浆掺入水泥用量 3% 的硅质密实剂，分 3 次抹灰，收水时压实，水泥应采用不低于 32.5 级的硅酸盐水泥或普通硅酸盐水泥3、喷、刷浅色耐擦洗内墙涂料1、清理墙面，满涂FTC 材料专用界面处理剂2、分层涂抹 20mm 厚 FTC 相变蓄能材料（λ=0.028w/m ·k），压粘耐碱玻纤网布，表面压光3、耐水腻子两遍刮平对应厅室房间及附加说明住宅户内除厨房、卫生间以外的所有厅室；用于住宅套内的与砌体处于同一墙面的钢筋混凝土剪力墙及砌体墙面公建内除卫生间、设备用房（管井）以外的所有房间；用于与砌体处于同一墙面的钢筋混凝土剪力墙及砌体墙面住宅户内除厨房、卫生间以外的所有厅室；用于住宅套内的不与砌体处于同一墙面的钢筋混凝土剪力墙面公建内除卫生间、设备用房（管井）以外的所有房间；用于不与砌体处于同一墙面的钢筋混凝土剪力墙住宅厨房住宅卫生间公建卫生间住宅楼梯间、公共走廊、电梯厅中不需要做内隔墙保温的墙面设备用房（变配电间）、电梯机房、地下车库、设备管道间、地下室楼梯间、消防控制室等无水房间的与砌体处于同一墙面的钢筋混凝土剪力墙、钢筋混凝土柱及砌体墙面设备用房（变配电间等）、电梯机房、地下车库、设备管道间、地下室楼梯间、消防控制室等无水房间的不与砌体处于同一墙面的钢筋混凝土剪力墙、钢筋混凝土柱用于热力小室、地下水泵房、报警阀室、热交换站、水箱间等位于供暖房间与不供暖房间之间的内隔墙，靠不供暖房间一侧的内墙面（如楼梯间、走廊、电梯前室、等位置的局部墙面）FTC 自调温相变蓄 4、表面刷白色乳胶面漆一道能保温层1、钢筋混凝土墙面清理水泥基渗透结晶防水2、 2mm 厚水泥基渗透结晶防水材料内墙 8 3、 1mm 厚水泥基渗透结晶防水材料墙面4、柔性腻子抹平5、浅色耐擦洗内墙涂料面层1、墙体基层处理干净2、按石材分格尺寸安装双向角钢龙骨和不锈钢内墙 9 干挂石材内墙面挂件，龙骨用膨胀螺栓锚固于墙面基层钢筋混凝土结构中，详精装修设计3、挂 25~30mm 厚石质板材，环氧树脂胶固定销钉，石材缝隙5~8mm ，用硅硐密封胶填缝1、墙体基层2、 15mm 厚 1： 3 水泥砂浆3、刷素水泥一遍内墙 10 面砖墙面4、 4-5mm厚 1： 1 水泥砂浆加水重20%的建筑胶镶贴5、8~10mm 厚面砖，水泥浆擦缝或1：1 水泥砂浆勾缝做于与住宅毗邻的电梯井、管井内侧时，仅做至保温层外的抗裂面层，不做饰面，地下室变（配）电室、有线电视间、电信间等对防水有较高要求、防水等级为一级的房间靠地库混凝土外墙内侧大堂（含首层电梯厅）局部墙面，具体部位详精装修图纸二层 ~顶层电梯厅局部墙面，具体部位详精装修图纸外墙分类基本特征外保温涂料外墙面钢筋混凝土、砌块基外墙1层聚苯板保温喷（刷）涂料面层外保温涂料外墙面钢筋混凝土基层，外墙 2胶粉颗粒保温砂浆喷（刷）涂料面层做法分层做法： 5 / A3 / 05J3-1施工做法：—/ A1 / 05J3-11、墙面基层（钢筋混凝土、砌块）2、 20mm厚 1： 3 水泥砂浆找平层3、胶粘剂粘结层（点、空气层）10mm4、厚度 70mm 的聚苯乙烯保温板5、聚合物抗裂砂浆保护层 4mm ，压入耐碱涂塑玻璃纤维网格布（首层加设加强型网格布一层）6、柔性耐水腻子7、饰面硅橡胶弹性底漆一遍，喷（刷）外墙涂料 2遍。

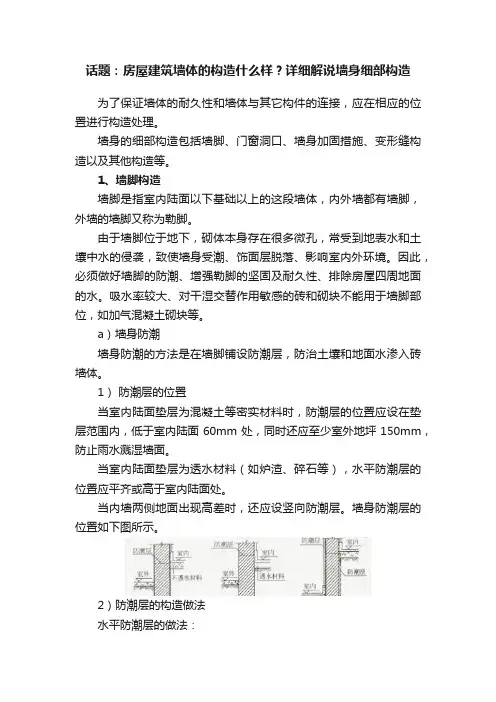

话题：房屋建筑墙体的构造什么样？详细解说墙身细部构造为了保证墙体的耐久性和墙体与其它构件的连接，应在相应的位置进行构造处理。

墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。

1、墙脚构造墙脚是指室内陆面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。

由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。

因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。

吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。

a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。

1）防潮层的位置当室内陆面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内陆面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。

当室内陆面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内陆面处。

当内墙两侧地面出现高差时，还应设竖向防潮层。

墙身防潮层的位置如下图所示。

2）防潮层的构造做法水平防潮层的做法：如下图所示：（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层垂直防潮层的做法，如下图所示：墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。

此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。

第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。

第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。

如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。
