成都市2020版物理九年级《第十一章 简单电路》单元测试题D卷

第十一章《简单电路》电路图专题训练1．下列电路图中，与实物电路对应的是（）A．B．C．D．2．为探究电路特点，实验小组的同学设计了如图所示的电路图，下列是小组的同学连接的实物电路，与电路图对应正确的是（）A．B．C．D．3．选项图中的电路图，与如图所示的实物电路对应的是（）A．B．C．D．4．下列电路图中，与如图所示的实物电路对应的是（）A．B．C．D．5．在根据电路图连接实物电路的教学中，林老师要求同学们用笔画线表示导线，根据电路图把实物连接起来，下面是三位同学的连接，其中正确的是（）A．只有甲B．只有甲、乙C．只有乙、丙D．只有甲、丙6．小明按照电路图正确连接了电路，以下哪一个实物图是小明连接的（）A．B．C．D．7．小明按如图所示的电路图连接了如图所示的四个电路，其中正确的是（）A．B．C．D．8．物理学习过程中常常需要将实物图与电路图对应起来，下列实物图中，与如图所示的电路图相对应的是（）A．B．C．D．9．根据图甲所示实物连接图，在虚线框内画出相应的电路图。

10．请在虚线框中画出如图所示实物图的电路图。

11．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。

12．如图是一个电学实验的实物连线图，请画出它的电路图。

13．在下面的电路中，有一根导线连接错误，请将错误导线用“×”标出，并画出正确连接方式．要求：改正后，灯泡和电动机并联，开关S控制所有用电器，S1只控制电动机．14．根据如图甲所示的电路图，用笔画线代替导线，将图乙所示实物图连接完整。

15．请你对照图1的电路图，用笔画线代替导线把图2实物图连接起来。

16．保密室的安保设计中考保密室门有两把锁，锁上一把相当于闭合一个开关。

只要有一把没有锁上，红色和绿色的指示灯都会发光。

当两把锁都锁上时，红灯会熄灭，只有绿灯会发光。

请设计出符合要求的电路图画在方框内，并根据所设计的电路图在用笔画线将实物连接成符合要求的电路。

要求：连线不能交叉。

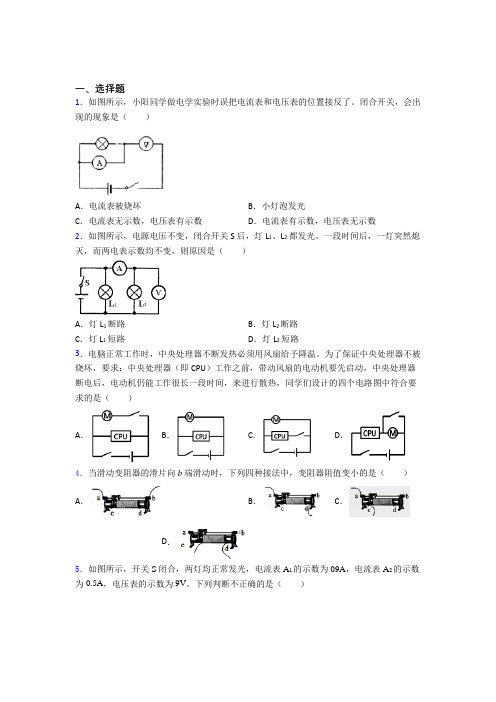

一、选择题1．如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。

闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数2．如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3．电脑正常工作时，中央处理器不断发热必须用风扇给予降温。

为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A．B．C．D．4．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（）A．B．C．D．5．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。

下列判断不正确的是（）A．通过灯L1的电流为0.4AB．灯L1两端的电压为9VC．灯L2两端的电压为9VD．电源两端的电压为18V6．《中国诗词大会》比赛中用到了抢答器。

其原理是：任意位选手按下抢答键时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。

以下符合这一要求的电路是（）A．B．C．D．7．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果橡胶棒与甲互相排斥、跟乙相吸引，可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电8．以下是某同学作出的一些估测数据，明显不符合事实的是（）A．一台普通家用冰箱工作时的电流约为1AB．人体的安全电压不高于36VC．一名普通中学生上一层楼需做的功大约为1500JD．初中物理实验中使用的一段铜导线电阻约为10Ω9．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L 1和L 2两端的电压之比为（ ）A ．4∶1B ．1∶4C ．1∶5D ．5∶110．下列物体一定带正电的是（ ） A ．与毛皮摩擦过的橡胶棒 B ．与玻璃棒摩擦过的丝绸C ．失去电子的塑料棒D ．与带负电的物体相吸引的轻小物体11．如图所示电路，要使灯泡1L 和2L 组成串联电路，应该（ ）A ．只闭合S 3B ．只闭合S 1C ．同时闭合S 1和S 2D ．同时闭合S 1和S 312．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（ ） A ．加在导体两端电压越大，导体的电阻越大 B ．通过导体的电流越小，导体的电阻越小C ．两根相同的铜导线并联使用，可以使导线电阻变大D ．一段金属导体对折后长度变短、横截面积变大，所以电阻变小二、填空题13．如图所示是一种自动测定汽车油箱内油面高度的装置。

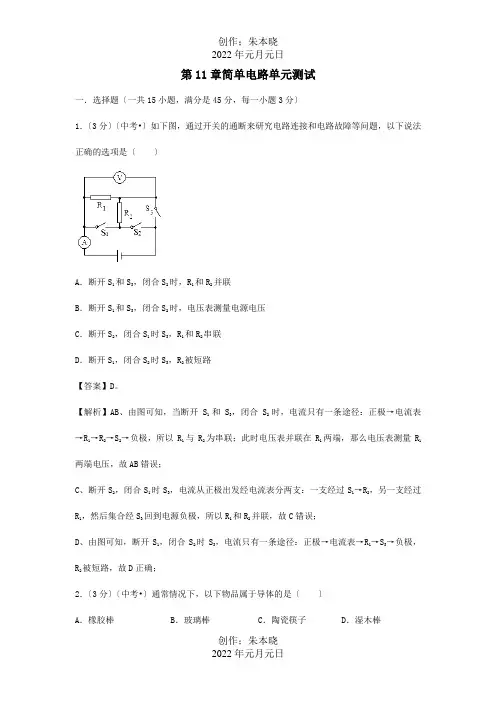

第11章简单电路单元测试一．选择题〔一共15小题，满分是45分，每一小题3分〕1．〔3分〕〔中考•〕如下图，通过开关的通断来研究电路连接和电路故障等问题，以下说法正确的选项是〔〕A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路【答案】D。

【解析】AB、由图可知，当断开S1和S3，闭合S2时，电流只有一条途径：正极→电流表→R1→R2→S2→负极，所以R1与R2为串联；此时电压表并联在R1两端，那么电压表测量R1两端电压，故AB错误；C、断开S2，闭合S1时S3，电流从正极出发经电流表分两支：一支经过S1→R2，另一支经过R1，然后集合经S3回到电源负极，所以R1和R2并联，故C错误；D、由图可知，断开S1，闭合S2时S3，电流只有一条途径：正极→电流表→R1→S3→负极，R2被短路，故D正确；2．〔3分〕〔中考•〕通常情况下，以下物品属于导体的是〔〕A．橡胶棒B．玻璃棒C．陶瓷筷子D．湿木棒【答案】D。

【解析】容易导电的物体叫导体，不容易导电的物体叫绝缘体。

A、橡胶棒不易导电，是绝缘体，故A错误；B、玻璃棒不易导电，是绝缘体，故B错误；C、陶瓷筷子不易导电，是绝缘体，故C错误；D、湿木棒容易导电，是导体，故D正确。

3．〔3分〕〔中考•〕的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，假设前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是〔〕A．B．C．D．【答案】D。

【解析】经分析可知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，电铃接在干路中，由选项可知，D符合题意。

4．〔3分〕〔中考•〕有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，以下判断中正确的选项是〔〕A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断【答案】A。

一、选择题1．用吸管“吸”饮料，下列现象中，“吸”的物理原理与其相同的是（）A．客车行驶时窗帘被“吸”出窗外B．拔火罐时罐子“吸”在皮肤上C．削平的铅柱挤压后会“吸”在一起D．与头发摩擦过的气球能“吸”起纸屑2．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（）A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V3．如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（）A．B．C．D．4．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的读数分别为（）A．0.22 A0.7 A B．0.14 A 1.2 A C．0.24 A 1.2 A D．0.24 A0.7 A 5．在相同温度下，关于导体的电阻，下列说法中正确的是（）A．铜线的电阻一定比铝线的小B．长度和粗细均相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较小D．粗细相同的两根铝线，长的那根电阻较小6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A、0.22A B．0.96A、0.24A C．0.98A、0.22A D．1.2A、0.24A 7．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。

下列判断不正确的是（）A．通过灯L1的电流为0.4AB．灯L1两端的电压为9VC．灯L2两端的电压为9VD．电源两端的电压为18V8．关于电流表和电压表的使用，下列说法不正确的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出9．《中国诗词大会》比赛中用到了抢答器。

九年级物理第十一章《简单电路》单元测试九年级物理第十一章《简单电路》单元测试题（考时70分钟满分60分班级姓名分数一、选择题：（将符合题意的唯一答案题号填入对应表格中，每小题2分，共24 分）1 2 3 4 5 6 7 8 9 10 11 12 题号答案１．在物理实验室中，测量电流的工具或仪器是A. 验电器B. 电能表C. 电流表D. 测电笔２．在国际单位制中，电压的单位是A. 安培B. 焦耳C. 伏特D. 库仑３．在如下图所示电路中，开关S闭合后，三盏灯属于串联的电路是( )仍不亮；当导线连接L两端时，1L亮、2L不亮．由2此可以判断A．灯L断路B．灯2L断路C．灯1L短路1D．灯L短路211、.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联12.下面有关导体电阻的说法中正确的是（）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流二、填空题（每空1分、共21 分）１3．规定：电荷移动的方向为电流的方向。

１4．在铅笔盒中有塑料尺、铅笔心、小刀，其中属于绝缘体的是 。

１5．某电阻两端接1．5伏电压时，它的电阻是5欧．若将这个电阻两端改接2伏电压，它的电阻是 欧。

１6．小芳同学按如右图所示电路图连接好电路，检查无误。

闭合开关S 后，她发现电压表无示数。

若故障只出在灯L 1或L 2处，则可能是灯L l 处 路或L 2处 路。

１7．一只小灯泡接在电压是1．5伏的电路上，通过小灯泡的电流为0．3安，则1分钟内通过小灯泡的电量是 库，小灯泡灯丝的电阻为 欧。

１8．某同学做“用电流表测电流”的实验，正确连接了电路，闭合开关后，电流表的示数如下左图所示．由此可以看出实验中存在的问题是，使实验结果更为精确的做法是．１9．在如上右图所示的电路中，有四个开关S1、S2、S3、S4。

一、选择题1．有一款“空调扇”既能送常温风，又能送凉风。

小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。

下列设计的电路图，符合要求的是（）A．B．C．D．2．金属锡的原子核带有50个大小与电子电荷相等的正电荷，关于它的原子核外电子个数和这些电子总共带的电荷量，下列说法中正确的是（）A．50，8×10-18 CB．50，80CC．100，8×10-18 CD．0，1.6×10-19 C3．下列数据最接近实际的是（）A．遵义市2020年10月最高气温为42℃B．一节新干电池的电压为1.5VC．人体的安全电压是36VD．我国家庭电路的电压为380V4．如图所示，电流表测量的是（）A．通过灯L1的电流B．通过灯L1和L2的总电流C．通过灯L2的电流D．既是通过L1的电流，也是通过L2的电流5．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L 的电流A ．只有①②B ．只有②③C ．只有②④D ．只有①④6．如图所示，电路元件及导线连接均完好，闭合开关1S 、2S ，两个小灯泡的发光情况是（ ）A ．1L 、2L 都能发光B ．1L 、2L 都不能发光C ．1L 发光、2L 不发光D ．1L 不发光、2L 发光7．如图所示的四个电路图中，各开关都闭合后，灯泡L 1与L 2串联的是（ ）A ．B ．C ．D ．8．《中国诗词大会》比赛中用到了抢答器。

其原理是：任意位选手按下抢答键时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。

一、选择题1．已知12R R ，按图中的四种方式分别接在同一电源上，电路中电流1I 、2I 、3I 、4I 最大的电路是（ ）A ．B ．C ．D ．2．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P 向D 接线柱移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）A ．A 和B B ．B 和DC ．A 和CD ．C 和D 3．如图所示，电流表测量的是（ ）A ．通过灯L 1的电流B ．通过灯L 1和L 2的总电流C ．通过灯L 2的电流D ．既是通过L 1的电流，也是通过L 2的电流 4．如图所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）A．①是电流表，②和③是电压表B．①和②是电流表，③是电压表C．①和③是电压表，②是电流表D．①②和③都是电流表5．如图所示是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，紧急情况时S1自动断开，电动机停止工作。

下列电路图中，与其原理相符的是（）A．B．C．D．6．日常生活中估测最接近实际值的是（）A．人洗澡水的温度约为60℃B．人体的安全电压为36VC．电风扇的电流为5AD．健康成人的体温为37℃7．滑动变阻器的铭牌上标有“20Ω 1A”字样，下列说法正确的是（）A．该滑动变阻器只能接入20Ω的电阻B．该滑动变阻器电阻的变化范围是0~20ΩC．允许通过该滑动变阻器的最小电流是1AD．允许通过该滑动变阻器的电流只能是1A8．如图是常用的带有多插孔的插排。

插排上有开关和指示灯，当按下开关（闭合开关）指示灯亮，插孔上插入用电器，用电器正常工作，下面说法正确的是（）A．插排上的插孔与指示灯是串联关系B．插排上的开关是干路总开关，控制指示灯和所有用电器C．插排塑料壳是导体，绝对不能用手触摸D．断开插排上的开关，用电器仍然正常工作9．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关s，甲接电压表，乙接电流表B．闭合开关s，甲接电流表，乙接电压表C．断开开关s，甲接电压表，乙接电流表D．断开开关s，甲、乙都接电流表10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（）A．墨汁滴在热水中很快散开B．两个吸盘挤压后吸在一起C．折断一根铁丝需要很大力D．毛皮和橡胶棒吸引在一起11．家用冰箱的用电部分主要是电动压缩机和照明灯泡。

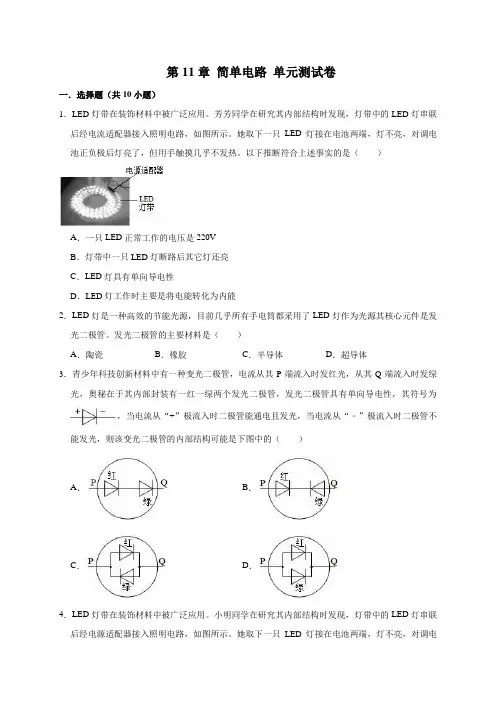

第11章简单电路单元测试卷一．选择题（共10小题）1．LED灯带在装饰材料中被广泛应用。

芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。

她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。

以下推断符合上述事实的是（）A．一只LED正常工作的电压是220VB．灯带中一只LED灯断路后其它灯还亮C．LED灯具有单向导电性D．LED灯工作时主要是将电能转化为内能2．LED灯是一种高效的节能光源，目前几乎所有手电筒都采用了LED灯作为光源其核心元件是发光二极管。

发光二极管的主要材料是（）A．陶瓷B．橡胶C．半导体D．超导体3．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．4．LED灯带在装饰材料中被广泛应用。

小明同学在研究其内部结构时发现，灯带中的LED灯串联后经电源适配器接入照明电路，如图所示。

她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，用手触摸几乎感觉不到发热。

以下推断符合上述事实的是（）A．一只LED正常工作的电压是220VB．LED灯具有单向导电性C．LED灯的发光效率高达100%D．灯带中一只LED灯断路后其它灯还亮5．二极管是一种由半导体材料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是（）A．灯泡不工作，电流表没有示数B．灯泡工作，电流表没有示数C．灯泡不工作，电流表有示数D．灯泡工作，电流表有示数6．将L1L2L3三只灯泡串联接入电路中，发现L1最暗，L2最亮，则通过三只灯泡的电流的关系是（）A．I1＞I2＞I3B．I1＝I2＝I3C．I1＜I2＜I3D．无法判断7．在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为I A＝0.4A、I B＝0.2A、I C＝0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值8．如图所示的“吸引现象”由静电引起的是（）A．磁铁吸引硬币B．压紧的铅块互相吸引C．摩擦后的气球吸引头发D．吸盘吸在墙壁上9．下列关于电压的说法不正确的是（）A．电压是形成电流的原因B．电源是提供电压的装置C．电路中有电流，则电路两端一定有电压D．电路两端有电压，则电路中一定有电流10．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是（）A．甲接电压表，乙接电流表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电流表，乙接电压表二．多选题（共5小题）11．以下是小明对一些物理知识的想象，其中你认为不合理的是（）A．假如水的比热容变为原来的，可能内陆地区会比沿海地区冬暖夏凉B．假如导体都变成超导体了，通过的电流会很大，电灯会更亮C．假如浮力与液体的密度成反比，在“死海”游泳就比原来困难得多D．假如在绕地球转动的宇宙飞船里，用吸管就不容易吸起饮料12．当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象。

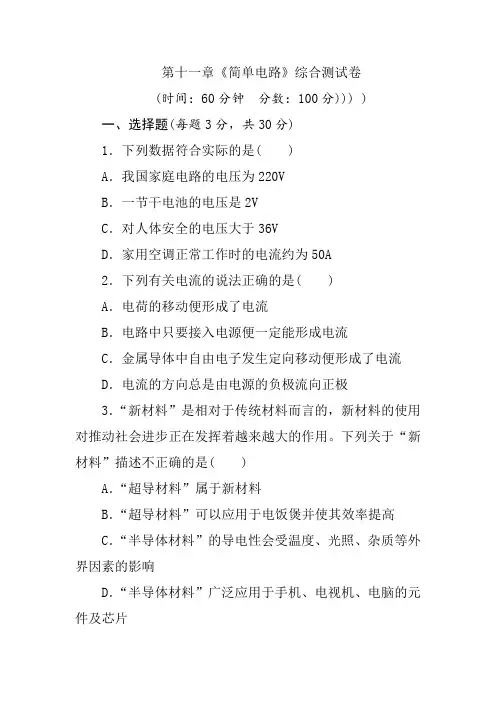

第十一章《简单电路》综合测试卷(时间：60分钟分数：100分))) )一、选择题(每题3分，共30分)1．下列数据符合实际的是( )A．我国家庭电路的电压为220VB．一节干电池的电压是2VC．对人体安全的电压大于36VD．家用空调正常工作时的电流约为50A2．下列有关电流的说法正确的是( )A．电荷的移动便形成了电流B．电路中只要接入电源便一定能形成电流C．金属导体中自由电子发生定向移动便形成了电流D．电流的方向总是由电源的负极流向正极3．“新材料”是相对于传统材料而言的，新材料的使用对推动社会进步正在发挥着越来越大的作用。

下列关于“新材料”描述不正确的是( )A．“超导材料”属于新材料B．“超导材料”可以应用于电饭煲并使其效率提高C．“半导体材料”的导电性会受温度、光照、杂质等外界因素的影响D．“半导体材料”广泛应用于手机、电视机、电脑的元件及芯片4．下列各电路图，与实物图一致的是( )5．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是( )6．如图所示，有a和b两段导体连在一起，a的横截面积是b的110，当把导体接入电路中后，若通过a的电流为0.4A，则通过b的电流为( )A．0.4A B．4A C．0.04A D．无法确定（第6题图）（第7题图）（第8题图）7．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2，若S1、S2同时闭合，电压表的示数为U3。

则关于三个电压值的大小关系正确的是( ) A．U1＝U2＞U3 B．U1＞U2＝U3C．U1＝U3＞U2 D．U1＝U3＜U28．如图所示，一个同学把摩擦后带负电的橡胶棒A与验电器的金属球接触后，发现两个金属箔片B立即张开，则下列说法正确的是( )A．橡胶棒A在摩擦过程中得到了电子B．验电器金属杆中的电流方向是由A到BC．验电器的两个金属箔片B能够张开是因为异种电荷相互排斥D．验电器的两个金属箔片B张角的大小与所带电荷量的多少无关9．图甲为某调亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。

第十一章简单电路单元测试（时间：60分钟，满分：100分）班级姓名学号分数一、选择题（每小题2分，共24分）1．下列实例与所描述的物质物理属性相符的是（）A．毛皮摩擦过的塑料尺能吸引碎纸屑，是因为塑料尺有磁性B．划玻璃的刀刃用金刚石做，是因为金刚石的延展性好C．电线的线芯用铜做，是因为铜的导热性好D．水壶的把手用胶木做，是因为胶木的隔热性好【答案】D【解析】A．毛皮摩擦过的塑料尺能吸引碎纸屑是因为摩擦后的塑料尺带了电，故A错误；B．玻璃刀的刀刃是金刚石，金刚石能划破玻璃，是因为金刚石的硬度大，故B错误；C．电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作，故C错误；D．热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到，故D正确。

2．如图所示，一带正电玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动，对吸管A端带电性质判断正确的是：（）A．若相互吸引，可能带负电B．若相互吸引，一定带正电C．若相互排斥，可能带正电D．若相互排斥，一定带负电【答案】A【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故A正确，B错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故CD错误。

3．原子核是由下列哪组粒子组成的（）A．中子和电子B．质子和电子C．质子和中子D．质子、中子和电子【答案】C【解析】分子是由原子组成的，原子是由原子核和核外电子组成的，而原子核还可以再分，它是由更小的粒子：质子和中子组成的。

4．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。

如图所示的四个电路图中，能体现该装置工作原理的是（）A．B．C．D．【答案】B【解析】正常控制用电器的开关与用电器串联时，开关闭合，用电器工作，开关断开，用电器不工作，依据题意分析，开关都闭合时，指示灯不工作，说明开关与指示灯不是串联，而是并联。
