气动控制回路的原理是什么气动控制回路是一种利用气体流体力学原理控制工程系统的闭环控制系统。
主要由气源、执行器、传感器、控制器和反馈信号组成。
其原理基于气体在管道中的流动特性和压力变化,通过改变气流的速度、压力、方向等参数,从而控制执行器的位置或动作。
首先,气动控制回路的气源提供压缩空气或气体供给系统。
气源通常由一台压缩机提供,通过压缩机将大气中的气体压缩至较高压力,然后通过管道输送至气动执行器。
气动执行器是气动控制回路的核心部分,用于完成各种机械运动任务。
它可以是气缸、气动电机、气动阀门等。
气缸是最常见的执行器,其内部通过压缩空气产生推力,从而实现物体的运动。
气动电机则是利用压缩空气带动转子实现旋转运动。
为了实现对气动执行器的精准控制,气动控制回路还需要添加传感器和控制器。
传感器可以测量气流的流量、压力或温度等参数,将其转换为电信号,并传送给控制器。
常见的传感器有流量计、压力传感器和温度传感器等。
控制器接收传感器的信号,与设定值进行比较,根据差异信号进行逻辑运算,并输出控制信号给执行器,从而实现对执行器的精确控制。
在气动控制回路中,反馈信号的作用至关重要。
反馈信号可以提供对执行器位置或动作状态的实时监测,从而实现自动调整和校正。
常见的反馈信号有位置传感器、编码器等。
控制器将反馈信号与设定值进行比较,并根据差异信号进行反馈控制,以达到控制目标。
除了以上组成部分外,气动控制回路还包括管道、连接件和阀门等。
管道负责气体的输送和传递,连接件用于连接不同部件,而阀门用于控制气体的流量和压力。
阀门可以是手动操作的,也可以是电动或气动驱动的,用于调节或切断气体流动。
总结而言,气动控制回路的原理是基于气体流体力学原理,在气源的供气作用下,通过控制器和传感器对执行器进行精确控制,实现对工程系统的闭环控制。
它具有结构简单、动作迅速、承载能力大、使用寿命长等优点,在工业自动化控制和生产线上得到广泛应用。
气动回路工作原理
气动回路工作原理是通过控制气压的变化来驱动气动元件的一种工作方式。
它主要由压缩空气供应系统、控制元件和执行元件组成。
在气动回路中,压缩空气通过压缩机产生,并通过管道传输到控制元件。
控制元件根据需要控制气压的变化,从而控制执行元件的运动。
执行元件根据控制元件的信号,利用压缩空气产生相应的运动。
气动回路中的控制元件包括气源处理装置、电磁阀、手动阀等。
气源处理装置主要用于过滤、减压和润滑空气,保证空气质量和稳定的气压。
电磁阀是气动回路中最常用的控制元件,它通过控制电磁铁的通断来控制气压的变化。
手动阀则是手动操作的控制元件,可以直接控制气压的开关。
执行元件则根据控制元件的信号产生相应的运动。
常见的执行元件有气缸和气动马达等。
气缸是气动回路中最常见的执行元件,它利用压缩空气的气压差来实现线性运动。
气动马达则是将气压的能量转化为机械能,实现旋转运动。
通过控制元件和执行元件的配合工作,气动回路可以实现各种机械系统的控制,如自动化生产线、机床等。
其工作原理简单可靠,具有响应速度快、力矩大等优点,因此在工业生产中得到广泛应用。
⽓动系统基本回路讲解及举例1、换向控制回路采⽤⼆位五通阀的换向控制回路,使⽤双电控阀具有记忆功能,电磁阀失电时,⽓缸仍能保持在原有的⼯作状态问:单电控失电会怎样?采⽤三位五通阀的换向控制回路三种三位机能中位封闭式中位加压式中位排⽓式2、压⼒(⼒)控制回路⽓源压⼒控制主要是指使空压机的输出压⼒保持在储⽓罐所允许的额定压⼒以下为保持稳定的性能,应提供给系统⼀种稳定的⼯作压⼒,该压⼒设定是通过三联件(F.R.L)来实现的双压驱动回路:在⽓动系统中,有时需要提供两种不同的压⼒,来驱动双作⽤⽓缸在不同⽅向上的运动,采⽤减压阀的双压驱动回路电磁铁得电,⽓缸以⾼压伸出电磁铁失电,由减压阀控制⽓缸以较低压⼒返回多级压⼒控制回路在⼀些场合,需要根据⼯件重量的不同,设定低、中、⾼三种平衡压⼒利⽤电⽓⽐例阀进⾏压⼒⽆级控制,电⽓⽐例阀的⼊⼝应该安装微雾分离器3、位置控制回路利⽤双位⽓缸,可以实现多达三个定位点的位置控制利⽤带锁⽓缸,可以实现中间定位控制⼆位三通电磁阀SD3失电,带锁⽓缸锁紧制动;得电,制动解除4、速度控制回路利⽤快速排⽓阀,减少排⽓背压,实现⾼速驱动5、同步控制回路·利⽤节流阀使流⼊和流出执⾏机构的流量保持⼀致·⽓缸的活塞杆通过齿轮齿条机构连接起来,实现同步动作·⽓缸的活塞杆通过⽓液转换缸实现同步动作6、安全控制回路防⽌起动飞出回路·在⽓缸起动前使其排⽓侧产⽣背压·采⽤⼊⼝节流调速终端瞬时加压回路·采⽤SSC阀来实现·同样可以实现防⽌活塞杆⾼速伸出落下防⽌回路·采⽤制动⽓缸·采⽤先导式单向阀。

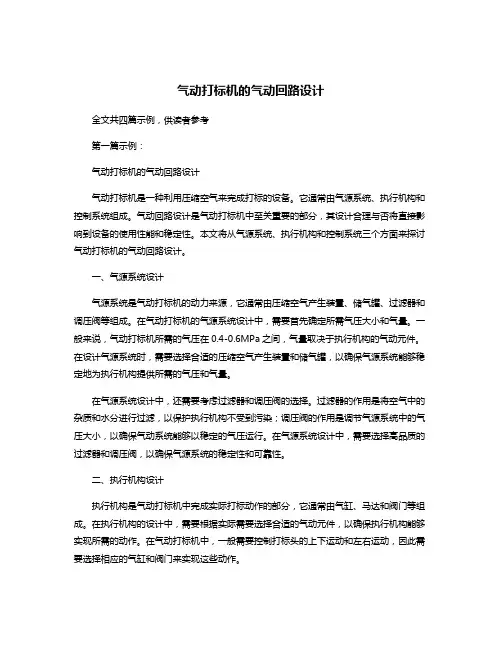

气动打标机的气动回路设计全文共四篇示例,供读者参考第一篇示例:气动打标机的气动回路设计气动打标机是一种利用压缩空气来完成打标的设备。
它通常由气源系统、执行机构和控制系统组成。
气动回路设计是气动打标机中至关重要的部分,其设计合理与否将直接影响到设备的使用性能和稳定性。
本文将从气源系统、执行机构和控制系统三个方面来探讨气动打标机的气动回路设计。
一、气源系统设计气源系统是气动打标机的动力来源,它通常由压缩空气产生装置、储气罐、过滤器和调压阀等组成。
在气动打标机的气源系统设计中,需要首先确定所需气压大小和气量。
一般来说,气动打标机所需的气压在0.4-0.6MPa之间,气量取决于执行机构的气动元件。
在设计气源系统时,需要选择合适的压缩空气产生装置和储气罐,以确保气源系统能够稳定地为执行机构提供所需的气压和气量。
在气源系统设计中,还需要考虑过滤器和调压阀的选择。
过滤器的作用是将空气中的杂质和水分进行过滤,以保护执行机构不受到污染;调压阀的作用是调节气源系统中的气压大小,以确保气动系统能够以稳定的气压运行。
在气源系统设计中,需要选择高品质的过滤器和调压阀,以确保气源系统的稳定性和可靠性。
二、执行机构设计执行机构是气动打标机中完成实际打标动作的部分,它通常由气缸、马达和阀门等组成。
在执行机构的设计中,需要根据实际需要选择合适的气动元件,以确保执行机构能够实现所需的动作。
在气动打标机中,一般需要控制打标头的上下运动和左右运动,因此需要选择相应的气缸和阀门来实现这些动作。
控制系统是气动打标机的大脑,它通常由控制阀、传感器和控制器等组成。
在控制系统的设计中,需要根据实际需要选择合适的控制方式和控制元件。
一般来说,气动打标机的控制系统可以采用手动控制和自动控制两种方式。
在手动控制中,通常使用手动控制阀来控制执行机构的运动;在自动控制中,通常使用传感器和控制器来实现气动打标机的自动化控制。
第二篇示例:气动打标机是一种利用气动力学原理来实现标记功能的设备,它采用空气压缩作为动力源,通过气动回路的设计来控制设备的运行。
东莞市塘厦领航者自动化设备厂公司官网:/气动系统基本回路讲解及举例1、换向控制回路采用二位五通阀的换向控制回路,使用双电控阀具有记忆功能,电磁阀失电时,气缸仍能保持在原有的工作状态问:单电控失电会怎样?采用三位五通阀的换向控制回路三种三位机能东莞市塘厦领航者自动化设备厂公司官网:/中位封闭式中位加压式中位排气式东莞市塘厦领航者自动化设备厂公司官网:/2、压力(力)控制回路气源压力控制主要是指使空压机的输出压力保持在储气罐所允许的额定压力以下为保持稳定的性能,应提供给系统一种稳定的工作压力,该压力设定是通过三联件(F.R.L)来实现的东莞市塘厦领航者自动化设备厂公司官网:/双压驱动回路:在气动系统中,有时需要提供两种不同的压力,来驱动双作用气缸在不同方向上的运动,采用减压阀的双压驱动回路电磁铁得电,气缸以高压伸出东莞市塘厦领航者自动化设备厂公司官网:/电磁铁失电,由减压阀控制气缸以较低压力返回多级压力控制回路在一些场合,需要根据工件重量的不同,设定低、中、高三种平衡压力利用电气比例阀进行压力无级控制,电气比例阀的入口应该安装微雾分离器东莞市塘厦领航者自动化设备厂公司官网:/3、位置控制回路利用双位气缸,可以实现多达三个定位点的位置控制东莞市塘厦领航者自动化设备厂公司官网:/利用带锁气缸,可以实现中间定位控制二位三通电磁阀SD3失电,带锁气缸锁紧制动;得电,制动解除4、速度控制回路利用快速排气阀,减少排气背压,实现高速驱动东莞市塘厦领航者自动化设备厂公司官网:/5、同步控制回路东莞市塘厦领航者自动化设备厂公司官网:/•利用节流阀使流入和流出执行机构的流量保持一致•气缸的活塞杆通过齿轮齿条机构连接起来,实现同步动作•气缸的活塞杆通过气液转换缸实现同步动作东莞市塘厦领航者自动化设备厂公司官网:/6、安全控制回路防止起动飞出回路•在气缸起动前使其排气侧产生背压•采用入口节流调速东莞市塘厦领航者自动化设备厂公司官网:/终端瞬时加压回路•采用SSC阀来实现•同样可以实现防止活塞杆高速伸出东莞市塘厦领航者自动化设备厂公司官网:/落下防止回路•采用制动气缸东莞市塘厦领航者自动化设备厂公司官网:/•采用先导式单向阀。
