电子节气门专项培训-课程

一、实训目的通过本次实训，使学员了解汽车电控节气门的工作原理、构造和检修方法，提高学员对汽车电子控制系统的认识，培养学员的动手能力和实际操作技能。

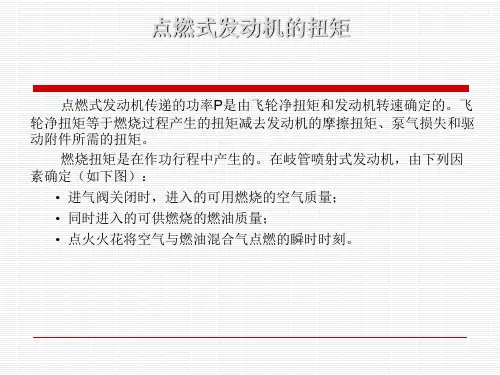

二、实训内容1. 汽车电控节气门工作原理汽车电控节气门系统是现代汽车发动机电子控制系统中重要的组成部分，其主要功能是控制发动机进气量，从而实现对发动机功率和燃油消耗的控制。

电控节气门系统主要由以下几个部分组成：（1）加速踏板位置传感器：将驾驶员的加速踏板行程转化为电信号。

（2）节气门位置传感器：将节气门的开度转化为电信号。

（3）节气门执行器：根据节气门位置传感器的信号，控制节气门的开度。

（4）发动机电控单元（ECU）：接收来自加速踏板位置传感器和节气门位置传感器的信号，计算出最佳节气门开度，并向节气门执行器发送控制信号。

2. 汽车电控节气门构造（1）节气门体：节气门体的主要作用是控制进气量，其内部装有节气门执行器。

（2）节气门执行器：节气门执行器根据ECU的指令，推动节气门进行开闭。

（3）节气门位置传感器：节气门位置传感器将节气门的开度转化为电信号，发送给ECU。

（4）加速踏板位置传感器：加速踏板位置传感器将驾驶员的加速踏板行程转化为电信号，发送给ECU。

3. 汽车电控节气门检修方法（1）检查节气门执行器：首先检查节气门执行器是否工作正常，如果节气门执行器损坏，需要更换。

（2）检查节气门位置传感器：检查节气门位置传感器的信号是否正常，如果信号异常，需要更换节气门位置传感器。

（3）检查加速踏板位置传感器：检查加速踏板位置传感器的信号是否正常，如果信号异常，需要更换加速踏板位置传感器。

（4）检查节气门体：检查节气门体是否存在损坏，如果节气门体损坏，需要更换。

三、实训过程1. 观察电控节气门构造：学员首先观察电控节气门的构造，了解各个部件的功能。

2. 拆卸与安装节气门执行器：学员在指导下，拆卸和安装节气门执行器。

3. 检查节气门位置传感器：学员使用万用表检查节气门位置传感器的信号是否正常。

一、引言随着汽车技术的不断发展，电子节气门已成为现代汽车发动机控制系统中不可或缺的部件。

电子节气门可以精确控制发动机进气量，从而提高燃油经济性和发动机性能。

然而，由于长期使用和外界环境的影响，电子节气门容易积碳，导致发动机加速无力、油耗增加、怠速不稳等问题。

因此，定期清洗电子节气门对于保证汽车性能具有重要意义。

本实训报告将详细记录电子节气门清洗的过程、注意事项以及效果评估。

二、实训目的1. 了解电子节气门的结构和工作原理；2. 掌握电子节气门清洗的方法和步骤；3. 学会使用相关工具和设备；4. 评估清洗效果，提高汽车性能。

三、实训工具与材料1. 电子节气门清洗剂；2. 棉花棒；3. 鹿皮布或纳米布；4. 起子；5. 发动机检测仪；6. 车辆。

四、实训步骤1. 准备工作（1）关闭钥匙门，断开电源，防止在拆装过程中出现故障码；（2）准备好清洗剂、工具和材料。

2. 拆卸电子节气门（1）打开前车盖，找到发动机与气滤管；（2）将气滤管靠近发动机一侧的发卡螺丝松开，拆下进气软管；（3）使用起子拆卸节气门上的固定螺丝，将节气门从发动机上拆下。

3. 清洗电子节气门（1）用鹿皮布或纳米布蘸取清洗剂，轻轻擦拭节气门表面；（2）使用棉花棒清理节气门内部不易擦拭的部位；（3）将车钥匙打到ON位置，继续擦拭，直到节气门表面和内部清洗干净。

4. 重新安装电子节气门（1）将清洗干净的节气门安装到发动机上；（2）拧紧固定螺丝，确保节气门安装牢固；（3）将进气软管重新连接到节气门和气滤管上。

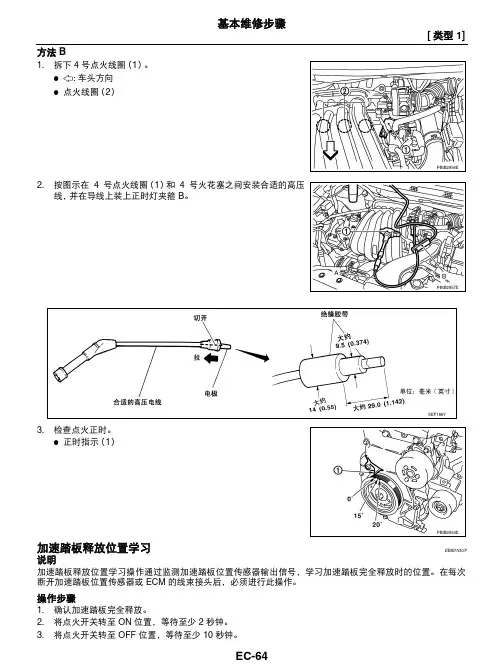

5. 故障码清除与节气门设定（1）使用发动机检测仪连接车辆，进入发动机电脑；（2）清除故障码（如有）；（3）进行节气门设定，使发动机控制电脑清楚节气门状态。

6. 效果评估（1）启动车辆，观察发动机怠速是否稳定；（2）测试车辆加速性能，观察是否有所提升；（3）检查油耗，评估清洗效果。

五、实训总结1. 通过本次实训，我们掌握了电子节气门的结构、工作原理和清洗方法；2. 清洗电子节气门可以显著提高汽车性能，降低油耗；3. 在清洗过程中，应注意安全，避免损坏节气门；4. 清洗效果评估显示，清洗后的车辆怠速稳定，加速性能有所提升，油耗有所降低。

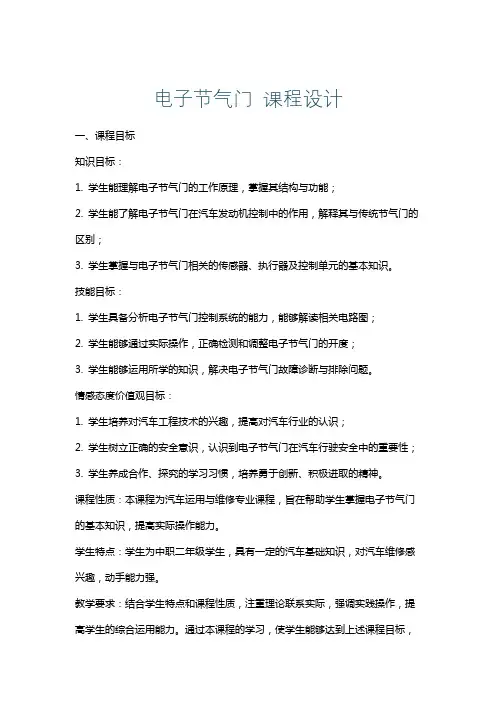

电子节气门 课程设计一、课程目标知识目标：1. 学生能理解电子节气门的工作原理，掌握其结构与功能；2. 学生能了解电子节气门在汽车发动机控制中的作用，解释其与传统节气门的区别；3. 学生掌握与电子节气门相关的传感器、执行器及控制单元的基本知识。

技能目标：1. 学生具备分析电子节气门控制系统的能力，能够解读相关电路图；2. 学生能够通过实际操作，正确检测和调整电子节气门的开度；3. 学生能够运用所学的知识，解决电子节气门故障诊断与排除问题。

情感态度价值观目标：1. 学生培养对汽车工程技术的兴趣，提高对汽车行业的认识；2. 学生树立正确的安全意识，认识到电子节气门在汽车行驶安全中的重要性；3. 学生养成合作、探究的学习习惯，培养勇于创新、积极进取的精神。

课程性质：本课程为汽车运用与维修专业课程，旨在帮助学生掌握电子节气门的基本知识，提高实际操作能力。

学生特点：学生为中职二年级学生，具有一定的汽车基础知识，对汽车维修感兴趣，动手能力强。

教学要求：结合学生特点和课程性质，注重理论联系实际，强调实践操作，提高学生的综合运用能力。

通过本课程的学习，使学生能够达到上述课程目标，为后续专业课程打下坚实基础。

二、教学内容1. 电子节气门概述- 电子节气门的发展背景与趋势- 电子节气门与传统节气门的对比2. 电子节气门结构与原理- 电子节气门的组成与功能- 电子节气门的工作原理- 电子节气门相关传感器、执行器及控制单元介绍3. 电子节气门控制系统- 电子节气门控制系统的电路图解读- 电子节气门控制系统的故障诊断与排除4. 电子节气门实际操作- 电子节气门的开度检测与调整- 电子节气门控制系统的维护与保养5. 电子节气门应用案例- 电子节气门在汽车行驶安全中的应用- 电子节气门故障案例分析教学内容安排与进度：第一课时：电子节气门概述、结构与原理第二课时：电子节气门控制系统、实际操作第三课时：电子节气门应用案例、讨论与总结教材章节关联：本教学内容与教材第三章“汽车电子控制技术”相关，涉及第三节“电子节气门控制技术”的内容。

汽车电子节气门课程设计一、课程目标知识目标：1. 学生能理解汽车电子节气门的基本结构、工作原理及在汽车发动机控制系统中的作用。

2. 学生能掌握电子节气门与传统机械节气门的区别，了解其技术优势。

3. 学生能了解电子节气门控制系统的故障诊断及维修方法。

技能目标：1. 学生能运用所学知识，分析电子节气门控制系统的工作原理，并进行简单的故障诊断。

2. 学生能通过实际操作，掌握电子节气门控制系统的维修与保养技巧。

3. 学生能运用相关工具和设备，对电子节气门进行拆装、检查和更换。

情感态度价值观目标：1. 学生培养对汽车电子技术的兴趣，激发学习热情，提高自主学习能力。

2. 学生养成严谨、细致、勤奋的学习态度，增强团队协作意识。

3. 学生了解汽车电子节气门技术在节能减排、环境保护方面的重要性，树立绿色出行的观念。

课程性质：本课程为汽车运用与维修专业课程，注重理论与实践相结合，强调学生的动手操作能力。

学生特点：学生为中职二年级学生，具有一定汽车基础知识，学习兴趣浓厚，动手能力强。

教学要求：教师需结合学生特点，采用任务驱动、案例教学等方法，引导学生主动探究，提高学生的实际操作能力。

同时，注重培养学生的团队合作精神，提高学生的综合素质。

通过本课程的学习，使学生具备从事汽车电子节气门控制系统维修工作的基本能力。

二、教学内容1. 电子节气门的结构与原理- 电子节气门的结构组成- 工作原理及控制方式- 电子节气门与传统机械节气门的区别2. 电子节气门控制系统的作用与优势- 电子节气门在发动机控制系统中的作用- 电子节气门的技术优势- 电子节气门在节能减排方面的贡献3. 电子节气门控制系统的故障诊断与维修- 故障诊断方法与流程- 常见故障案例解析- 维修技巧及注意事项4. 电子节气门的拆装、检查与更换- 拆装工具的选择与使用- 检查流程及要点- 更换步骤及注意事项5. 电子节气门控制系统的保养与维护- 保养周期及内容- 常见故障预防措施- 持久性能提升技巧教学内容安排与进度：第一周：电子节气门的结构与原理第二周：电子节气门控制系统的作用与优势第三周：电子节气门控制系统的故障诊断与维修第四周：电子节气门的拆装、检查与更换第五周：电子节气门控制系统的保养与维护本教学内容与教材章节紧密关联，确保学生学以致用，提高实际操作能力。

本次实训旨在通过对汽车电子节气门的原理、结构及检测方法的深入学习，提高学生对电子节气门故障诊断与维修能力的掌握。

通过实训，使学生能够熟练运用检测工具和方法，对电子节气门进行正确的检测和故障排除。

二、实训内容1. 电子节气门原理及结构电子节气门是现代汽车发动机控制系统中的重要部件，其作用是控制发动机进气量，从而实现对发动机功率和燃油消耗的调节。

电子节气门主要由节气门体、节气门位置传感器、节气门执行器、控制单元（ECU）等组成。

（1）节气门体：节气门体是电子节气门的核心部件，其结构类似于传统节气门，但内部增加了节气门位置传感器和执行器。

（2）节气门位置传感器：节气门位置传感器用于检测节气门的开度，并将信号传输给ECU。

（3）节气门执行器：节气门执行器根据ECU的指令，控制节气门的开度。

（4）控制单元（ECU）：ECU根据节气门位置传感器的信号，计算出最佳节气门开度，并控制节气门执行器执行。

2. 电子节气门检测方法（1）外观检查：检查节气门体是否有磨损、变形等异常情况；检查节气门位置传感器和执行器是否松动、损坏。

（2）检测节气门位置传感器电压：使用万用表检测节气门位置传感器输出电压，根据车辆手册中的标准值进行对比，判断传感器是否正常。

（3）检测节气门执行器电阻：使用万用表检测节气门执行器电阻，根据车辆手册中的标准值进行对比，判断执行器是否正常。

（4）检测节气门控制单元（ECU）故障码：使用诊断仪读取ECU故障码，判断是否存在相关故障。

（5）路试检测：在车辆行驶过程中，观察节气门响应是否灵敏、平稳，判断节气门是否正常工作。

1. 准备工具：万用表、诊断仪、车辆维修手册等。

2. 检查节气门外观：观察节气门体、节气门位置传感器和执行器是否有异常情况。

3. 检测节气门位置传感器电压：将万用表设置在直流电压挡，红表笔接节气门位置传感器输出端，黑表笔接地，读取电压值。

4. 检测节气门执行器电阻：将万用表设置在电阻挡，红表笔接节气门执行器控制端，黑表笔接地，读取电阻值。
