新技术专题报告学院：电子与信息工程学院班级：电气11姓名：张健康学号：120113303018设备状态监测与故障诊断技术1 前言设备状态监测与故障诊断技术是一种了解和掌握设备在使用过程中的状态，确定其整体或局部正常或异常，早期发现故障及其原因，并能预报故障发展趋势的技术。
通俗地讲，它是一种给设备“看病”的技术。
本文联系高线厂预精轧机在实际工况条件下的状态监测，以及根据采集到的振动故障信号，对高线厂预精轧机进行故障诊断，并简单介绍一下设备状态监测与故障诊断技术在高速线材轧机上的应用。
2 状态监测表1是预轧机16#锥箱轴承参数。
图2、3是2006年5月30日和6月13日测得的频谱分析图是16＃立式轧机分别在转速为610rpm和666rpm的转速下测得的，两图有明显的差异。
虽然两副频谱中显示的振动幅值都表1 预精轧机16#锥箱轴承参数轴承序号滚动体数Z 节径D（″）滚动体直径d（″）接触角α1 18 6.4961 0.8661 02 20 6.5679 0.8125 293 18 6.4961 0.88238 04 12 3.7402 0.8268 05 11 3.4449 0.8437 406 10 2.2638 0.5 30图1 预精轧立式机架锥箱结构没有进入ISO3495旋转机械的振动烈度标准危险区域，但两次测得的结果一次基波振动副值逐渐增加,且两图中二、三、四、五次谐波都有明显的突起。
证明锥箱内运转情况逐渐劣化，存在设备隐患。
由于传感器安装位置上的差异，机械振动烈度未超出ISO3495标准并不能说明设备是正常的。
因此状态监测需要每天进行记录，并要求将监测到的结果与历史记录比对，从中找出变化趋势，才能判断出真实的设备状态。
0 500 1000 1500 2000 Hz Lin图2 劣化前期频谱分析MagRMSmm/secLin 4321⑥⑤④③②①ⅢⅡⅠ0 500 1000 1500 2000 Hz Lin图3 劣化中频谱分析3 故障诊断高速线材轧机具有运转速度高、载荷变化频繁、所轧制轧件温度低的特点，设备的主要故障是主传动设备的轴承、齿轮失效故障，占了总设备故障时间的50%以上。

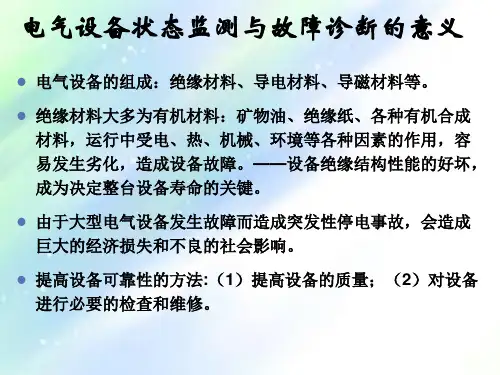

1.设备监测目的意义保障设备安全，防止突发故障。
保障设备精度，提高产品质量和经济效益。
推进设计理念和维修制度的革新。
避免设备事故、人员伤亡、环境污染。
维护社会稳定。

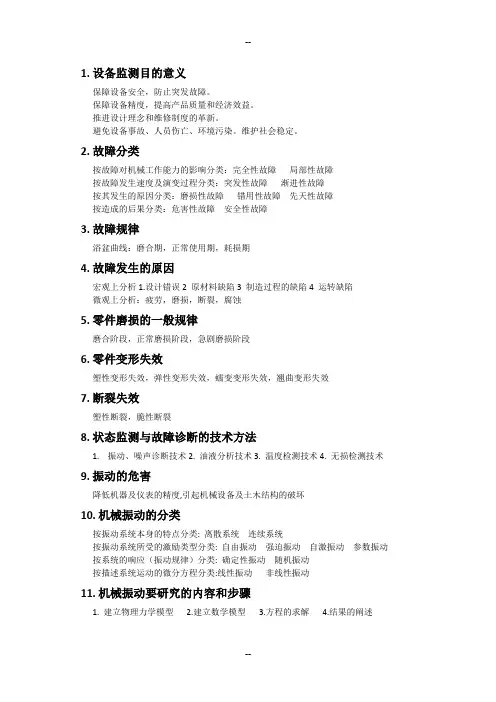

2.故障分类按故障对机械工作能力的影响分类：完全性故障局部性故障按故障发生速度及演变过程分类：突发性故障渐进性故障按其发生的原因分类：磨损性故障错用性故障先天性故障按造成的后果分类：危害性故障安全性故障3.故障规律浴盆曲线：磨合期，正常使用期，耗损期4.故障发生的原因宏观上分析1.设计错误2 原材料缺陷3 制造过程的缺陷4 运转缺陷微观上分析：疲劳，磨损，断裂，腐蚀5.零件磨损的一般规律磨合阶段，正常磨损阶段，急剧磨损阶段6.零件变形失效塑性变形失效，弹性变形失效，蠕变变形失效，翘曲变形失效7.断裂失效塑性断裂，脆性断裂8.状态监测与故障诊断的技术方法1.振动、噪声诊断技术2. 油液分析技术3. 温度检测技术4. 无损检测技术9.振动的危害降低机器及仪表的精度,引起机械设备及土木结构的破坏10.机械振动的分类按振动系统本身的特点分类: 离散系统连续系统按振动系统所受的激励类型分类: 自由振动强迫振动自激振动参数振动按系统的响应（振动规律）分类: 确定性振动随机振动按描述系统运动的微分方程分类:线性振动非线性振动11.机械振动要研究的内容和步骤1. 建立物理力学模型2.建立数学模型3.方程的求解4.结果的阐述12. 随机振动非确定而又具有统计规律，它们的规律不能用时间的确定性函数来描述，但又具有一定的统计规律性。
平稳随机过程与各态历经过程13. 自相关函数∑=∞→+=+nk k k Tx t x t x n t t R 11111)()(1),(lim ττ同一点不同的两个时间函数乘积称为随机过程 X(t)于时刻 t 1与 t 1+ τ的自相关函数。
它是时差 的函数，在一般情况下，它也依赖于采样时刻 t 1，反映这两个时刻的随机变量的X k （t 1）与X （t1+τ）统计联系。
5 设备状态监测与故障诊断所谓“状态监测与故障诊断”，就是对运行中的设备实施定期或连续监测、有关参数分析、有效地对设备运行状态进行系统自动监测分析或人工分析，读取相应的自诊断状态报告，以便尽早发现潜伏性故障，提出预防性措施，避免发生严重事故，保证设备的安全、稳定和经济运行，并以此指导设备检修。
设备状态监测和故障诊断技术也称为预测维修技术，是新兴的一门包含很多新科技的多学科性综合技术。
简单地说就是通过一些技术手段，对设备的振动、噪声、电流、温度、油质等进行监测和技术分析，掌握设备的运行状态，判断设备未来的发展趋势，诊断故障发生的部位、故障的原因，进而具体指导维修工作。
传统的耳听、手摸等也可以算是其中的一种比较简单的手段。
5.1 设备故障的规律设备故障是一个非常广义的概念。
简单地说，设备故障就是设备系统或其中的元件／部件丧失了规定的功能或精度。
与故障意义相近的还有“失效”的概念，失效通常指的是不可修复的对象；故障指的是可以修复的对象。
早期故障：这种故障的产生可能是设计、加工或材料上的缺陷，在设备投入运行初期暴露出来。
或者是有些零部件如齿轮箱中的齿轮及其他摩擦副需经过一段时期“跑合” , 使工作情况逐渐改善。
这种早期故障经过暴露、处理、完善后，故障率开始下降。
使用期故障：这是产品有效寿命期内发生的故障，这种故障是由于载荷（外因，指运行条件等）和系统特性（内因，指零部件故障、结构损伤等）无法预知的偶然因素引起的。
设备大部分时间处于这种工作状态。
这时的故障率基本上是恒定的。
对这个时期的故障进行监测与诊断具有重要意义。
后期故障（耗散期故障）：它往往发生在设备的后期，由于设备长期使用，甚至超过设备的使用寿命后，设备的零部件由于逐渐磨损、疲劳、老化等原因使系统功能退化，最后可能导致系统发生突发性的、危险性的、全局性的故障。
这期间设备故障率是上升趋势，通过监测、诊断，发现失效零部件应及时更换，以避免发生事故。
设备故障的规律可分为以下六种模式。
状态监测与故障诊断的基本图谱一、常规图谱常规图谱又称稳态图谱，是在转速相对稳定、没有大幅度变化情况下的有关图谱，因此其不含开停车信息。
1. 机组总貌图机组总貌图显示了机组的总貌，可了解机型、转子支撑方式、轴承位置、运行转速等，主要是查看探头的位置及位号。
2. 单值棒图较为形象、直观地显示实时振动值，并可知低报、高报报警值及转速。
3. 多值棒图多值棒图显示实时通频值及各主要振动分量的振动值，可大致了解机组运行是否正常。
正常运转状态下的多值棒图通常是：一倍频最大、且与通频相差不大，二倍频小于一倍频的一半，0.5倍频微量或无，可选频段很小，残余量不大。
其中：（1）通频值～即总振动值，为各频率振动分量相互矢量迭加后的总和。
（2）一倍频～为转子实际运行转速n下的频率f，又称工频、基频、转频， f = n／60 [Hz]；转子动不平衡及轴弯曲、轴承不良（偏心）、热态对中不良、支承刚度异常、在临界转速区运行、电机气隙偏心等，都会引起一倍频振动分量的增大，发生概率依次降低。
（3）二倍频～二倍工频，转子热态不对中、裂纹、松动、水平方向上支承刚度过差等，都会引起二倍频振动分量增大，绝大多数是轴系不对中。
（4）0.5倍频～0.5倍工频，又称半频，油膜涡动会引起该频率段增大，轴承工作不良也会引起该段频率增大；旋转失速、摩擦也都有可能。
（5）可选频段～由用户根据机组常见故障自己定义的频段，一般可选择(0.4~0 .6)倍工频或(0.3~0 .8)倍工频，用来监测是否发生亚异步振动，如油膜涡动、旋转失速、密封流体激振、进汽（气）脉动、摩擦、松动等。
主要是轴承因紧力、接触、摇摆、油档及油温等问题引起的油膜失稳、摩擦、旋转失速、进汽脉动。
（6）残余量～除上述频率成分外，剩余频率成分振动分量的总和，该部分振值高时，转子有可能发生摩擦、高频气流脉动等。
4. 波形图波形图显示了振动位移与时间的关系，又称幅值时域图。
波形图显示了振幅、周期（即频率）、相位，特别是波形的形状和状态。
图中：① 振幅为正峰与负峰之间的位移量，比较各周期对应的峰高，即可知振幅值是否稳定；② 二个亮点之间为一个旋转周期，波形图的周期数可以选取，想了解波形重复性时周期数选多一点，想了解波形细节时周期数选少一点；③ 亮点为振动的初相位、即零位，比较各周期对应峰与零位的间隔，可以粗略了解振动相位（发生的时间、位置）是否稳定。
波形图既可以是通频波形图，即显示通频总振值与时间(周期)的关系；也可以是选频波形图，即一倍频波形、二倍频波形、0.5倍频波形、…等。
波形图也可以作为示波器对振动波形的形态和变化进行实时监测。
由于从波形图上不能直接得频率及相位的精确数据，现在很少用它来确定振动参数。
但是，其形象、具体的波形及其变化状态，特别是波形在各周期下的重复性状况，仍非常有助于对振动故障、尤其是干扰信号的分析、界定。
例如：（1）正常运转状态下的波形图，因工频为主，所以为近似的正弦波，如上图；（2）动不平衡时，为近似的等幅正弦波，见下图；（3）对中不良时，波峰翻倍，波形光滑、稳定、重复性好，见下图；（4）摩擦时，波峰多，波形毛糙、不稳定，或有削波，见下图；（5）自激振荡时，波形杂乱、重复性差、波动性大；（6）严重油膜涡动时，因接近半频，振幅大小间隔，反而有点规律，见下图； 瞬态振动时，波形为若干周期的连续衰减；冲击振动时，通频波形上出现小于一个周期的突起后又衰减的波形；虚假信号干扰时，波形瞬间急剧变化，甚至呈直线状，见下图。
动不平衡时，为近似的等幅正弦波不对中时，波峰翻倍，波形稳定、重复性好对中不良时，通频波形图肯定要受到二倍频正弦波的影响，二倍频在通频的一个周期内变化二次，迭加后的波形自然是波峰翻倍。
在上图中，由于工频本身较低，只有16μm，从而使略微偏高的二倍频(18μm)显得较高；此外，由于还存在一些不太大的高次谐波，所以波形不够光滑；各频率成分的幅值较为稳定，波形的重复性好。
总体上看，机组存在对中不良，但程度并不严重。
冲击振动时，在通频波形上出现小于一个周期的突起后又衰减的波形。
虚假信号干扰时，波形瞬间急剧变化，甚至呈直线状。
主要为动不平衡、并存在摩擦的波形频谱图上图为某催化烟机严重结垢时的波形频谱图。
波形主要为较典型的正弦波，幅值很大，为122.5μm ；此外，还存在波峰多、波形毛糙以及单边（正峰）削波现象。
根据烟机运行特点，该烟机主要存在着因催化剂在转子轮盘上粘结而形成的动不平衡，以及催化剂在气封处堆积而产生的较严重局部摩擦。
x (t严重油膜涡动时的波形频谱图油膜涡动严重时，接近于半频的波形必然会对通频波形产生重要影响。
半频的波形是正弦波、周期为通频的二倍，在半频的正峰、负峰分别间隔影响下，迭加后形成了周期内振幅正、负值悬殊大、各周期振幅大小间隔的通频波形，一个周期振幅大，另一个周期振幅小。
5. 频谱图频谱图显示了各振动分量的频率及其振幅值。
横坐标可选择“阶比”或“频率” 。
各种频率所对应的故障可参照前面在多值棒图中的介绍。
正常运转状态下的频谱图通常是：一倍频最大，二倍频次之、约小于一倍频的一半，三倍频、四倍频…x倍频逐步参差递减，低频（即小于一倍频的成份）微量或无，其它频率成分基本上不存在。
看频谱图不能就图论图，因为大多数情况下总是一倍频最大，一定要与历史及正常运转下的频谱图相比较，查找哪些频率成份发生了增大变化，增大的倍率有多大，是否出现新的异常频率成分，各分量的能量水平大不大，等等。
该频谱图中各频率分量的能量水平实际上很小，工频也相对较小。
6. 轴心轨迹图轴心轨迹图显示了转子轴心相对于轴承座涡动时的运动轨迹。
正常的轴心轨迹应该是一个较为稳定的、长短轴相差不大的椭圆。
不对中时，轴心轨迹为月牙状、香蕉状，严重时为8字形；发生摩擦时，会出现多处锯齿状尖角或小环；轴承间隙或刚度差异过大时，为一个很扁的椭圆；可倾瓦瓦块安装间隙相互偏差较大时，会出现明显的凹凸状。
不对中时，轴心轨迹为月牙状、香蕉状、8字形某烟机因催化剂在气封底部堆积造成局部碰摩时前轴承（重载瓦）的轴心轨迹如果轴心轨迹的形状及大小的重复性好，则表明转子的涡动是稳定的；否则，就是不稳定的。
转子发生亚异步自激振动时，其轴心轨迹往往很不稳定，不仅形状及大小时刻在发生较大的变化，而且还会出现大圈套小圈的情况。
轴心轨迹图有原始、提纯、平均、一倍频、二倍频、0.5倍频等多种轴心轨迹，主要看提纯、一倍频、二倍频的轴心轨迹图。
这是因为转子振动信号中不可避免地包含了噪声、电磁信号干扰等超高次谐波分量，使得轴心轨迹的形状变得十分复杂，有时甚至是非常地混乱。
而提纯的轴心轨迹排除了噪声和电磁干扰等超高次谐波信号的影响，突出了工频、0.5倍频、二倍频等主要因素，便于清晰地看到问题的本质；一倍频轴心轨迹可以看出轴承的间隙及刚度是否存在问题，因为不平衡量引起的工频振动是一个弓状回转涡动，工频的轴心轨迹就应该是一个圆或长短轴相差不大的椭圆，而如果轴承间隙或刚度存在方向上的较大差异，那么工频的轴心轨迹就会变成一个很扁、很扁的椭圆，从而把同为工频的不平衡故障和轴承间隙或刚度差异过大很简便地区别开来；二倍频轴心轨迹则可以看出严重不对中时的影响方向等。
通过轴心轨迹图，还可以判断转子的涡动是正进动、还是反进动。
7. 振动趋势图振动趋势图显示了振幅及相位与时间的关系。
通过振动趋势图可以看到异常振动的起始时间、终止时间、持续时间，特别是工频、二倍频、0.5倍频等主要频率的幅值随不间断时间的变化形态，这一点是频谱图、波形图、轴心轨迹图等其它图形都难以实现的，是在线监测的优势。
此外，还可以调看探头间隙电压的趋势，从而确定一次仪表本身有无故障。
例如，由上图中可见，同一轴承处二个测点的工频振幅值及相位一直在同起同落、能上能下地变化，变化过程是由许多小的变化所组成，其中既有渐变（较均匀结垢）、又有小的突变（突然掉落一块），但总体上是缓慢的渐变，振幅值能回落到靠近原正常振动值附近，因此是较典型的转子结垢。
下面是某发电汽轮机高压转子1#、2#轴承的一倍频振动趋势图及探头间隙电压趋势图。
从振动趋势图上看，1#轴承的1X、1Y振动值及相位多次同时发生较大变化，另一端的2Y也同时变化，似乎是真的发生了振动，然而相位反复变化后终回到原值又令人生疑。
但再看间隙电压趋势图，1X、1Y、2Y的间隙电压都在对应的同一时间也发生了较大的变化，根据探头特性，在振动值变化50μm时，间隙电压变化不应超过0.2V,而实际都远远超过（约为0.5~3V），另外2X早已从10V变成了5V而处于失灵状态。
此外，其它各种频率成分也都在同一时间发生了变化。
因此可以认为，这可能是测振系统受到干扰而产生的假象。
某汽轮机测点1X、1Y、2X、2Y一倍频振动趋势图某汽轮机测点1X、1Y、2X、2Y间隙电压趋势图下面二张图是某烟机断叶片时的振动趋势图，上面是通频趋势图，下面是工频趋势图。
从图中可以看到，该烟机于2005年8月3日上午9时39分12秒振动值突然增大，两端轴承4个测点的振动值由正常运转下的15~30μm同时剧烈上升到197~222μm，此变化过程是一个极为明显的突变过程。
通过调看工频、二倍频、0.5倍频、可选频段趋势图，发现工频振动值的变化相对最大，特别是工频的相位也在同一时刻发生了突变，因此是典型的断叶片。
另外，还可以看到，在三分钟内又发生了不很明显的二次、三次振幅和相位变化过程，即断叶片在掉落过程中又引起了其它叶片损伤、断裂、掉落的二次扩大过程。
某烟机断叶片时的通频振动趋势图某烟机断叶片时的工频振动趋势图下面二张图是某空压机透平断叶片的工频趋势图和波形频谱图。
由图可见，此空压机透平于2004年9月27日中午12时18分9秒振动值突然增大，二个轴承四个测点的工频振值同时由30μm左右急剧突变上升到60~90μm左右，相位也同时发生了突变，显然是发生了突发性不平衡，即断叶片故障。
波形图清晰地记录了这一时刻的突变过程，频谱图上丰富、活跃的低频成分佐证了断叶片过程中的碰摩。
然而与上一例的不同之处是，在随后的24小时中并未发生振幅和相位的二次变化，即二次扩大故障。
因此，故障的程度比上一例要轻。
某空压机透平断叶片的工频振动趋势图某空压机透平断叶片时的波形频谱图8. 过程振动趋势图过程振动趋势图显示了机组的过程参数以及振动值与时间的关系。
过程参数为工作介质的进出口压力、温度、流量以及油温、油压、瓦温、轴位移、转速、…、等等。
将过程参数与振动值都放在同一的时间坐标上对故障诊断是非常有帮助的。
上图是汽轮机转子轴位移与振动值的趋势图。
图中显示，在轴位移发生变化的同时，进汽侧轴承两振动值同时发生变化，而排汽侧轴承振动值无变化，因此可以判断这是进汽侧调节汽门动作而引起的正常变化。
