电动螺丝刀操作说明
电动螺丝刀操作说明
1、 简介图示
2、使用步骤
1、接通电源6。5
2、按下启动开关4本机即工作，放开立即停止。
3、换向拨动开关5，向上推为反转，向下为正转。
4、批头1可根据需要更换，把夹头2往里压入，即可拔下和插入批头。
5、扭力调节旋钮3往顺时针转动则力矩增大，反之减少。
6、工作中如需调节转动方向，必须先放开启动开关4，再拨动开关5。
7、吊环7为悬挂用。
3、注意事项
1、在正式工作前，必须选择合理的输出力矩，建议塑料件为1.5，金属件为6。
2、要改变旋转方向前，必须放开启动开关停止工作，以免损坏电机。
3、在装卸螺丝时，本机必须与工件垂直。
4、建议悬挂起来使用，提高ห้องสมุดไป่ตู้作效率。
5、不得擅自拆卸机器。
1、 简介图示
2、使用步骤
1、接通电源6。5
2、按下启动开关4本机即工作，放开立即停止。
3、换向拨动开关5，向上推为反转，向下为正转。
4、批头1可根据需要更换，把夹头2往里压入，即可拔下和插入批头。
5、扭力调节旋钮3往顺时针转动则力矩增大，反之减少。
6、工作中如需调节转动方向，必须先放开启动开关4，再拨动开关5。
7、吊环7为悬挂用。
3、注意事项
1、在正式工作前，必须选择合理的输出力矩，建议塑料件为1.5，金属件为6。
2、要改变旋转方向前，必须放开启动开关停止工作，以免损坏电机。
3、在装卸螺丝时，本机必须与工件垂直。
4、建议悬挂起来使用，提高ห้องสมุดไป่ตู้作效率。
5、不得擅自拆卸机器。
螺丝刀的使用注意事项
螺丝刀的使用注意事项
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或
不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使
工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
螺丝刀是用来旋紧或松开头部带沟槽的螺丝钉的专用工具。
它的工具部分用碳素工具钢制成，并经淬火硬化。
一般分为四种类型：标准螺丝刀、弯头螺丝刀、十字螺丝刀、快速螺丝刀。
螺丝刀的使用应注意以下几点：
1、应根据旋紧或松开的螺丝钉头部的槽宽和槽形选用适当的螺丝刀；不能用较小的螺丝刀去旋拧较大的螺丝钉；十字螺丝刀用于旋紧或松开头部带十字槽的螺丝钉；弯头螺丝刀用于空间受到限制的螺丝钉头。
2、螺丝刀的刀口损坏、变钝时应随时修
磨，用砂轮磨时要用水冷却，无法修补的螺丝刀，如刀口损坏严重、变形、手把柄都裂开或损坏应报废。
3、不要用螺丝刀旋紧或松开握在手中工件上的螺丝钉，应将工件夹固在夹具内，以防伤人。
4、不可用锤击螺丝刀手把柄端部的方法撬开缝隙或剔除金属毛刺及其他的物体
这里填写您的企业名字
Name of an enterprise。
螺丝刀的使用方法及注意事项
1.不要用螺丝刀旋紧或松开握在手中工件上的螺丝钉，应将工件夹固在夹具内，以防伤人。
2.不可用锤击螺丝刀手把柄端部的方法撬开缝隙或剔除金属毛刺及其他的物体。
3.螺丝刀的刀口损坏、变钝时应随时修磨，用砂轮磨时要用水冷却，无法修补的螺丝刀，如刀口损坏严重、变形、手把柄都裂开或损坏应报废。
4.应根据旋紧或松开的螺丝钉头部的槽宽和槽形选用适当的螺丝刀;不能用较小的螺丝刀去旋拧较大的螺丝钉;十字螺丝刀用于旋紧或松开头部带十字槽的螺丝钉;弯头螺丝刀用于空间受到限制的螺丝钉头。
螺丝刀的使用
型号（槽号）
对应十字螺钉规格 <=M2
备注
0#（p0）
1#（p1）
2#（p2） 3#（p3） 4#（p4） 1#（p1） 2#（p2）
M2.5、M3
M4、M5 M6 M8、M10 M2.5、M3 粗短型 M4、M5
P值较大 P值较小 图4 P值示意图
使用注意事项 1、安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。 2、螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固装 配。
种类分为：普通式（P）和穿心式（C）。 型式分为： 1型—木柄型、 2型—塑料柄型、
3型—方形旋杆型、
4型—短粗型
1P型
1C型
2P型
2C型
3型
4型
规格
表示
1.十字螺丝刀的型号表示为刀头大小（型号） X杆长。
例如2#×75mm，则表示刀头为2号，金属杆 长为75mm（非全长）。
常用型号与对应螺纹规格
螺丝刀 一字螺丝刀： 种类分为：普通式（P）和穿心式（C）。
型式分为：
1型—木柄型、 2型—塑料柄型、 3型—方形旋杆型、 4型—短粗型
规格
16
表示
1.一字螺丝刀的型号表示为刀头宽度X杆长。
例如2×75mm，则表示刀头宽度为2mm，杆 长为75mm（非全长）。
十字字螺丝刀：
3、紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字 槽很容易损坏。
4、在旋转紧固同时，应压紧螺钉，即给螺钉适当的轴向力。
应该使用跟螺丝尺寸对应的螺丝刀。 螺丝刀要垂直正对螺丝头。 一定要边压紧边转动。
螺丝刀的拿法
螺丝刀的竖向拿法
螺丝刀的拿法
对应十字螺钉规格 <=M2
备注
0#（p0）
1#（p1）
2#（p2） 3#（p3） 4#（p4） 1#（p1） 2#（p2）
M2.5、M3
M4、M5 M6 M8、M10 M2.5、M3 粗短型 M4、M5
P值较大 P值较小 图4 P值示意图
使用注意事项 1、安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。 2、螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固装 配。
种类分为：普通式（P）和穿心式（C）。 型式分为： 1型—木柄型、 2型—塑料柄型、
3型—方形旋杆型、
4型—短粗型
1P型
1C型
2P型
2C型
3型
4型
规格
表示
1.十字螺丝刀的型号表示为刀头大小（型号） X杆长。
例如2#×75mm，则表示刀头为2号，金属杆 长为75mm（非全长）。
常用型号与对应螺纹规格
螺丝刀 一字螺丝刀： 种类分为：普通式（P）和穿心式（C）。
型式分为：
1型—木柄型、 2型—塑料柄型、 3型—方形旋杆型、 4型—短粗型
规格
16
表示
1.一字螺丝刀的型号表示为刀头宽度X杆长。
例如2×75mm，则表示刀头宽度为2mm，杆 长为75mm（非全长）。
十字字螺丝刀：
3、紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字 槽很容易损坏。
4、在旋转紧固同时，应压紧螺钉，即给螺钉适当的轴向力。
应该使用跟螺丝尺寸对应的螺丝刀。 螺丝刀要垂直正对螺丝头。 一定要边压紧边转动。
螺丝刀的拿法
螺丝刀的竖向拿法
螺丝刀的拿法

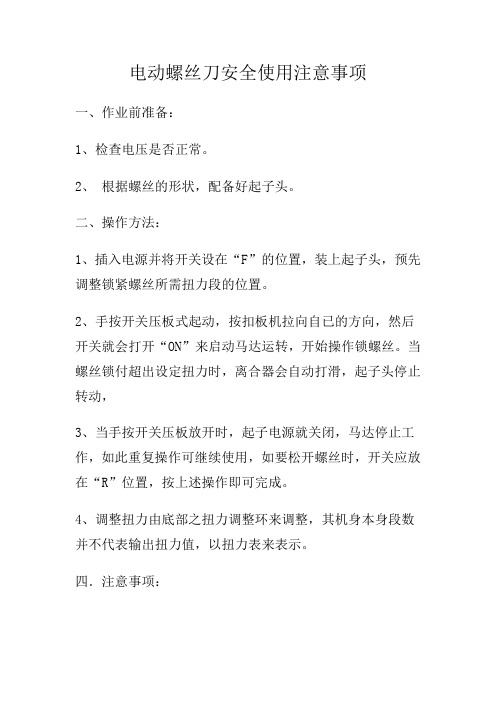

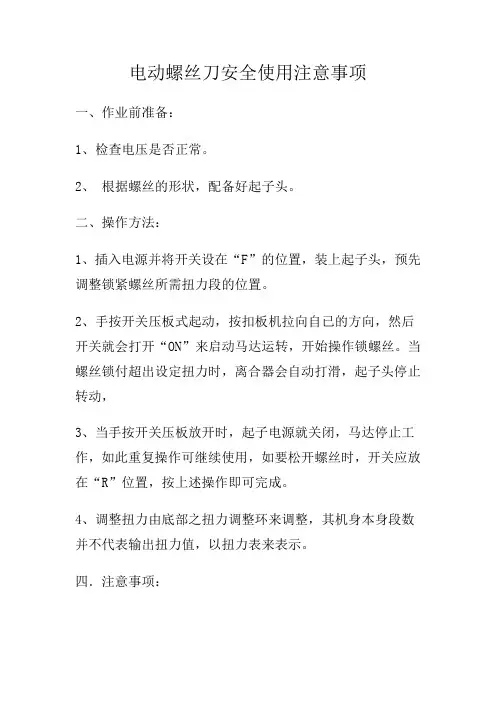

电动螺丝刀安全使用注意事项
电动螺丝刀安全使用注意事项
一、作业前准备：
1、检查电压是否正常。
2、根据螺丝的形状，配备好起子头。
二、操作方法：
1、插入电源并将开关设在“F”的位置，装上起子头，预先调整锁紧螺丝所需扭力段的位置。
2、手按开关压板式起动，按扣板机拉向自已的方向，然后开关就会打开“ON”来启动马达运转，开始操作锁螺丝。
当螺丝锁付超出设定扭力时，离合器会自动打滑，起子头停止转动，
3、当手按开关压板放开时，起子电源就关闭，马达停止工作，如此重复操作可继续使用，如要松开螺丝时，开关应放在“R”位置，按上述操作即可完成。
4、调整扭力由底部之扭力调整环来调整，其机身本身段数并不代表输出扭力值，以扭力表来表示。
四．注意事项：
1、在插上电源以前，应使开关定位在OFF位置，注意电源电压是否适合该机使用，当螺丝机不使用或断电时应将插头拨开。
2、使用时，不要把扭力调整设定过大。
3、在更换起子头时,一定要将电源插头拨离电源插座，且关闭螺丝刀电源。
4、使用时，不要丢或摔撞击此螺丝刀。
五．维修及保养：
1、连续使用时间过长,导致马达发热时应停止使用,待完全冷却后方可使用。
2、每天作业完成后，应清洁保养，以延长使用寿命。
螺丝刀的使用方法与技巧
螺丝刀的使用方法与技巧
螺丝刀的使用方法与技巧如下:
1) 在旋转大螺钉时使用大螺丝刀，用大拇指、食指和中指握住手柄，手掌要顶住手柄的末端，以防螺丝刀转动时滑脱，如图2-3a所示。
2) 在旋转小螺钉时，用拇指和中指捏住手柄，而用食指顶住手柄的末端，如图2-3b所示。
3)使用较长的螺丝刀时，可用右手顶住并转动手柄，左手握住螺丝刀中间部分，用来稳定螺丝刀以防滑落。
4) 在旋转螺钉时，一般顺时针旋转螺丝刀可紧固螺钉，逆时针为旋松螺钉，少数螺钉恰好相反。
5)在带电操作时，应让手与螺丝刀的金属部位保持绝缘，避免发生触电事故。
螺丝刀的使用注意事项(正式)
螺丝刀的使用注意事项(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
螺丝刀是用来旋紧或松开头部带沟槽的螺丝钉的专用工具。
它的工具部分用碳素工具钢制成，并经淬火硬化。
一般分为四种类型：标准螺丝刀、弯头螺丝刀、十字螺丝刀、快速螺丝刀。
螺丝刀的使用应注意以下几点：
1、应根据旋紧或松开的螺丝钉头部的槽宽和槽形选用适当的螺丝刀；不能用较小的螺丝刀去旋拧较大的螺丝钉；十字螺丝刀用于旋紧或松开头部带十字槽的螺丝钉；弯头螺丝刀用
于空间受到限制的螺丝钉头。
2、螺丝刀的刀口损坏、变钝时应随时修磨，用砂轮磨时要用水冷却，无法修补的螺丝刀，如刀口损坏严重、变形、手把柄都裂开或损坏应报废。
3、不要用螺丝刀旋紧或松开握在手中工件上的螺丝钉，应将工件夹固在夹具内，以防伤人。
4、不可用锤击螺丝刀手把柄端部的方法撬开缝隙或剔除金属毛刺及其他的物体
请在这里输入公司或组织的名字
Please enter the name of the company or organization here。

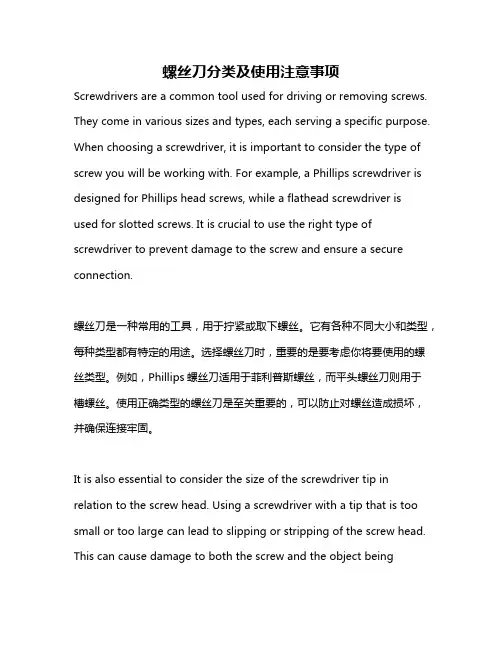

螺丝刀分类及使用注意事项
螺丝刀分类及使用注意事项Screwdrivers are a common tool used for driving or removing screws. They come in various sizes and types, each serving a specific purpose. When choosing a screwdriver, it is important to consider the type of screw you will be working with. For example, a Phillips screwdriver is designed for Phillips head screws, while a flathead screwdriver is used for slotted screws. It is crucial to use the right type of screwdriver to prevent damage to the screw and ensure a secure connection.螺丝刀是一种常用的工具，用于拧紧或取下螺丝。
它有各种不同大小和类型，每种类型都有特定的用途。
选择螺丝刀时，重要的是要考虑你将要使用的螺丝类型。
例如，Phillips螺丝刀适用于菲利普斯螺丝，而平头螺丝刀则用于槽螺丝。
使用正确类型的螺丝刀是至关重要的，可以防止对螺丝造成损坏，并确保连接牢固。
It is also essential to consider the size of the screwdriver tip in relation to the screw head. Using a screwdriver with a tip that is too small or too large can lead to slipping or stripping of the screw head. This can cause damage to both the screw and the object beingworked on. Matching the size of the screwdriver tip to the screw head is crucial for efficient and safe screwdriving.此外，还要考虑螺丝刀的尖头尺寸与螺丝头的关系。
【螺丝刀】使用操作SJP
1.24【螺丝刀】使用操作SJP 标准编号GJ0024
工具概况
工具允许
使用范围
紧固、拆卸作业
安卫要求1.正确使用工机具
2.使用前安全检查
2.1螺丝刀平口必须平整，厚薄适当与槽口配合要好
3.使用过程中安全事项
3.1使用螺丝刀姿势要正确，用力要均匀，螺丝刀用力方向不准站人，尤其在狭窄，站立不便的地方作业，更要注意安全
3.2不准将螺丝刀当錾子，撬棍使用
3.3螺丝刀绝缘损坏时禁止带电使用，防止触电
4.使用完毕安全要求
4.1保持工件清洁，若有油污要及时擦净
禁用提醒在允许范围外使用该工具，请事前充分评估安全风险并征得主管同意后方可使用。
编制单位编制人审核人发布日期。

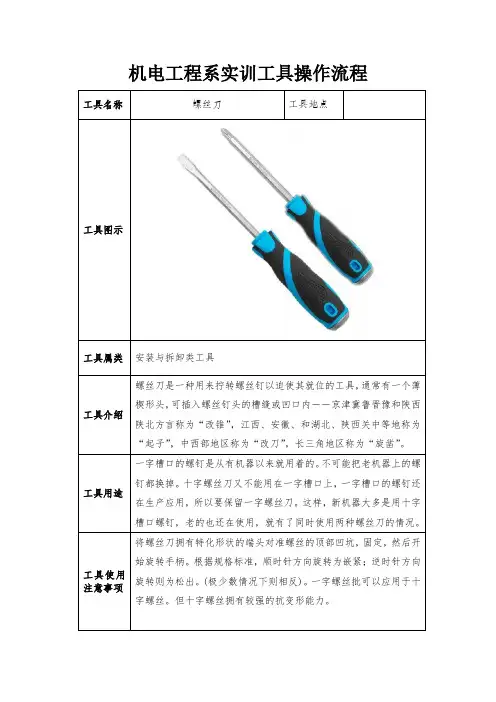

螺丝刀使用方法
机电工程系实训工具操作流程工具名称螺丝刀工具地点
工具图示
工具属类安装与拆卸类工具
工具介绍螺丝刀是一种用来拧转螺丝钉以迫使其就位的工具，通常有一个薄楔形头，可插入螺丝钉头的槽缝或凹口内――京津冀鲁晋豫和陕西陕北方言称为“改锥”，江西、安徽、和湖北、陕西关中等地称为“起子”，中西部地区称为“改刀”，长三角地区称为“旋凿”。
工具用途一字槽口的螺钉是从有机器以来就用着的。
不可能把老机器上的螺钉都换掉。
十字螺丝刀又不能用在一字槽口上，一字槽口的螺钉还在生产应用，所以要保留一字螺丝刀。
这样，新机器大多是用十字槽口螺钉，老的也还在使用，就有了同时使用两种螺丝刀的情况。
工具使用注意事项将螺丝刀拥有特化形状的端头对准螺丝的顶部凹坑，固定，然后开始旋转手柄。
根据规格标准，顺时针方向旋转为嵌紧；逆时针方向旋转则为松出。
(极少数情况下则相反)。
一字螺丝批可以应用于十字螺丝。
但十字螺丝拥有较强的抗变形能力。
工具操作、使用标准流程
1、螺丝刀
的握法
2、螺丝刀
的握法
3、螺丝刀
安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种螺丝刀的使用与 注意Байду номын сангаас项
汽车工程学院 侯建
4.各种螺丝刀的选用及使用
螺丝刀的选用
螺丝刀的使用方法及注意事项
使用螺丝刀时，应 右手握住螺丝刀， 手心抵住柄端，螺 丝刀与螺钉的轴心 必须保持同轴，压 紧后用手腕扭转， 拆卸时螺钉松动后 用手心轻压螺丝刀， 并用拇指、食指、 中指快速旋转手柄。
螺丝刀的使用方法及注意事项
如果使用较长的 螺丝刀，左手应 把持住它的前端， 保持稳定，防止 螺丝刀滑出螺钉 的槽口。
螺丝刀的使用方法及注意事项
• 如果用螺丝 刀拆卸的是 活动部件， 应把工件固 定后，再进 行操作。严 禁用手握件 操作，因为 一旦螺丝刀 滑出，将会 把手凿伤。
汽车工程学院 侯建
4.各种螺丝刀的选用及使用
螺丝刀的选用
螺丝刀的使用方法及注意事项
使用螺丝刀时，应 右手握住螺丝刀， 手心抵住柄端，螺 丝刀与螺钉的轴心 必须保持同轴，压 紧后用手腕扭转， 拆卸时螺钉松动后 用手心轻压螺丝刀， 并用拇指、食指、 中指快速旋转手柄。
螺丝刀的使用方法及注意事项
如果使用较长的 螺丝刀，左手应 把持住它的前端， 保持稳定，防止 螺丝刀滑出螺钉 的槽口。
螺丝刀的使用方法及注意事项
• 如果用螺丝 刀拆卸的是 活动部件， 应把工件固 定后，再进 行操作。严 禁用手握件 操作，因为 一旦螺丝刀 滑出，将会 把手凿伤。
