洞口临边防护标准化实施图集

洞口、临边防护标准化实施图集一、预留洞口防护1.1.5m以下预留洞口防护1.1采用洞口内楔紧木枋，上面铺钉模板形式进行有效防护。

覆板必须坚硬。

1.2洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。

1.3采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。

2.大于1.5米预留洞口防护2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。

2.2除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2m，安装必须牢固可靠。

2.3在醒目的位置悬挂安全警示牌。

3.放线空预留洞口防护3.1利用预留洞内的侧模进行固定，用合页铰链连接盖板如图1所示。

3.2使用定型化产品，用膨胀螺丝固定在放线孔一侧，使用时翻起即可，不易损坏，可重复利用，如图2所示。

4.竖向预留洞口防护4.1洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。

4.2洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。

二、楼梯口防护1.楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。

2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加栏杆柱。

3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。

三、电梯井口防护1.三面封闭式电梯井口1.1电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800㎜。

防护门底部安装180㎜高踢脚步板。

1.2防护门外侧应涂刷醒目的安全警示颜色，张挂“当心坠落”、“注意安全”等安全警示标志牌。

1.3电梯井道内封闭隔离，采用在剪力墙根部预埋套管，用钢管搭设“井字”平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。

安全防护标准化图集一、洞口防护1、预留洞口安全防护1.1边长小于0.5m的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施。

图解一：1.2边长为0.5m-1.5m的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。

对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。

结构施工中的伸缩缝处应加固定盖板防护。

图解二1.3边长为1.5m 以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m ，下道栏杆离地0.5-0.6m ，立杆高度1.3m ，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。

图解三2.电梯井口安全防护2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm ，竖向钢筋间距不大于150mm 。

2.2电梯井内首层和首层以上每隔两层（不大于10m ）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于上杆下杆栏杆柱200200边长2000-4000的洞口踢脚板宽200，红白相间@150200100100预留洞口20mm，网底距下方物体（或横杆）不得小于3m。

2.3施工层应搭设操作平台，并满铺跳板。

2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。

膨胀螺栓Φ161(1)立面图（2）剖面图电梯井口、内防护门 （单位：mm)3厚扁铁3.管道井口安全防护3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。

3.3施工层应搭设操作平台，并满铺跳板。

概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。

一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。

作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。

（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。

（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。

二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。

三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。

第 1 页共34 页一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。

第 2 页共34 页第 3 页 共 34 页安全帽佩戴示意及施工人员着装规范提示牌第 4 页 共 34 页管理人员带红色帽子 专职安全员带白色帽子特种作业人员带蓝色帽子 普通工人带黄色帽子2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。

第 5 页共34 页第 6 页 共 34 页（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm 。

临边洞口防护标准化一、引用规范、标准建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011施工现场临时建筑物技术规范JGJ/T188-2009危险性较大的分部分项工程安全管理办法（建质[2009]87号）二、名词解释四口：在建工程的预留洞口、电梯井口、通道口、楼梯口五临边：在建工程的楼面临边、屋面临边、阳台临边、升降口临边、基坑临边三、临边洞口防护3.1基坑临边防护3.1.1开挖槽、坑、沟深度超过2m的，必须在边沿处设立防护栏杆。

基坑深度超过5m 的，必须编制专项施工安全技术方案，经专家论证、审批后，方可由项目安全部门监督实施。

3.1.2基坑临边采用钢管防护时，防护栏杆的高度不低于1.2m，基坑防护栏距坑边的距离大于0.5m。

中间水平杆距500~600mm，立杆间距2000mm。

临边防护示意图3.1.3制作固定栏杆柱支座,用Ф60钢管与厚度为6mm钢板焊接而成，使Ф10膨胀螺栓与基坑边结构固定。

3.1.4。

防护栏杆自上而下用密目网封闭，在栏杆上间隔300mm刷黄黑相间安全色；栏杆下设挡脚板，挡脚板刷黄黑警示油漆。

3.1.5基坑排水措施：在防护栏杆外侧设置排沟，采取有组织排水。

3.1.6、基坑周边设置夜间警示灯。

护栏外侧悬挂13号提示牌，内侧悬挂14号提示牌。

临边防护示意图基坑临边防护实际效果图3、2楼层、阳台、平台临边安全防护3.2.1凡坠落高度在2m以上（含2m）,临边无防护设施的楼层、阳台、平台，必须设置临边防护设施。

3.2.2防护采用钢管扣件搭设，钢管横杆和栏杆柱均采用φ48*3.5mm的管材，上道栏杆离地1.0--1.2m，下道栏杆离地0.5--0.6m，立杆高度1.3m，立杆间距2m。

楼层临边防护示意图3.2.3钢管表面涂刷黄黑相间的警示漆，栏杆内侧张挂“当心坠落”的安全警示标志。

3.2.4当临边的外侧面临街道时，防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于18cm的挡脚板，挡脚板与下边的空隙不应大于10mm。

1“四口”安全防护1.1预留洞口安全防护1.1.1楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实的盖板盖设，盖板应能防止挪动移位。

1.1.2边长在250-500mm的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施（附图1-1）。

附图1-11.1.3边长为500-1500mm的洞口，利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上每隔一定距离铺设木枋，在木枋上铺钉木板形式进行防护。

盖板上刷黄黑警示色油漆，并用红色油漆标识“禁止移动”（附图1-2）。

也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不得大于200mm（附图1-3）。

附图1-21.1.4边长在1500mm以上的洞口1主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防护。

洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-4）。

2安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地100mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），洞口下张设安全平网，在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-5）。

附图1-53防护栏杆距洞口边不得小于200mm。

4栏杆表面刷黄黑警示色油漆。

1.2电梯井口安全防护1.2.1电梯井门洞口安装不低于1500mm高的工具式防护门。

防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌（附图1-6）。

附图1-61.2.2电梯井内水平防护采用在井洞内用钢管搭设防护平台，上面满铺竹跳板或兜挂安全平网进行防护。

水平防护的位置，应每隔两层并最多隔10m设一道水平防护（附图1-7）。

附图1-73 钢管平台搭设方法：在电梯井混凝土模板支设时，在井的四个角预埋ф60PVC管，模板拆除后，将钢管插入预埋的PVC管里面，然后搭设防护平台。

洞口、临边防护标准化实施图集一、预留洞口防护1.1.5m以下预留洞口防护1.1采用洞口内楔紧木枋，上面铺钉模板形式进行有效防护。

覆板必须坚硬。

1.2洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。

1.3采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。

2.大于1.5米预留洞口防护2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。

2.2除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2m，安装必须牢固可靠。

2.3在醒目的位置悬挂安全警示牌。

3.放线空预留洞口防护3.1利用预留洞内的侧模进行固定，用合页铰链连接盖板如图1所示。

3.2使用定型化产品，用膨胀螺丝固定在放线孔一侧，使用时翻起即可，不易损坏，可重复利用，如图2所示。

4.竖向预留洞口防护4.1洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。

4.2洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。

二、楼梯口防护1.楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。

2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加栏杆柱。

3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。

三、电梯井口防护1.三面封闭式电梯井口1.1电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800㎜。

防护门底部安装180㎜高踢脚步板。

1.2防护门外侧应涂刷醒目的安全警示颜色，张挂“当心坠落”、“注意安全”等安全警示标志牌。

1.3电梯井道内封闭隔离，采用在剪力墙根部预埋套管，用钢管搭设“井字”平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。

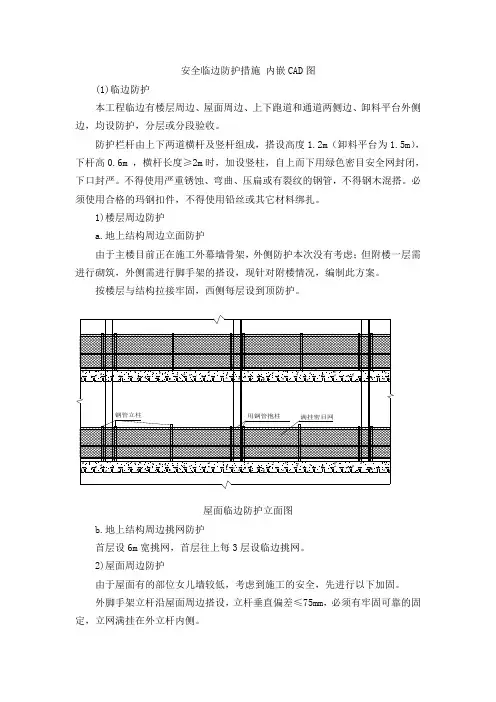

安全临边防护措施内嵌CAD图(1)临边防护本工程临边有楼层周边、屋面周边、上下跑道和通道两侧边、卸料平台外侧边，均设防护，分层或分段验收。

防护栏杆由上下两道横杆及竖杆组成，搭设高度1.2m（卸料平台为1.5m），下杆高0.6m ，横杆长度≥2m时，加设竖柱，自上而下用绿色密目安全网封闭，下口封严。

不得使用严重锈蚀、弯曲、压扁或有裂纹的钢管，不得钢木混搭。

必须使用合格的玛钢扣件，不得使用铅丝或其它材料绑扎。

1)楼层周边防护a.地上结构周边立面防护由于主楼目前正在施工外幕墙骨架，外侧防护本次没有考虑；但附楼一层需进行砌筑，外侧需进行脚手架的搭设，现针对附楼情况，编制此方案。

按楼层与结构拉接牢固，西侧每层设到顶防护。

钢管立柱用钢管抱柱满挂密目网屋面临边防护立面图b.地上结构周边挑网防护首层设6m宽挑网，首层往上每3层设临边挑网。

2)屋面周边防护由于屋面有的部位女儿墙较低，考虑到施工的安全，先进行以下加固。

外脚手架立杆沿屋面周边搭设，立杆垂直偏差≤75mm，必须有牢固可靠的固定，立网满挂在外立杆内侧。

3)上下跑道和通道两侧边防护楼梯口随工程进度安装正式防护栏杆；通道要有足够照明。

4)卸料平台外侧边防护卸料平台两侧栏杆从上到下加设安全网。

(2)脚手架防护1)双排外脚手架a.基础基础必须平整、夯实，设排水措施（排水沟或斜坡），底部加≥2000mm×200mm ×50mm通长垫木。

b.拉接内立杆距结构外边≥200mm，间隙用兜网或铺跳板防护，拉结点用钢管抱柱，拉在外架外侧杆件上，垂直距离每层设置（且≤4m），水平距离≤6m，拉结点还要符合下表规定：注： h为双排架步距，la为纵距c.安全网挂设、操作层搭设要求外立杆内侧满挂密目安全网；操作层满铺脚手板，下兜水平安全网，设≥180mm高挡脚板，内侧增加一道≥60cm高防护栏杆；防护高于作业面1.2m，设两道防护栏杆，用密目网封挡严密。

d.连接固定要求用直角扣件、旋转扣件连接杆件，接头用对接扣件；扣件外伸出端头≥10cm。

施工现场临边、洞口防护标准化做法参考第一节、水平洞口防护1、边长在25～200mm（含200mm)的水平洞口防护采用洞口楔紧2根木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

2、边长在200～500mm（含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用φ8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

3、边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷红白相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

4、边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

第二节、临边防护一、基坑临边防护1、基坑开挖深度超过2000mm时,必须搭设基坑临边防护栏杆。

基坑临边防护栏杆采用钢管搭设，设置三道水平杆，立杆间距不大于1800mm，立杆打入地面以下深度≥700mm（若基坑顶面有混凝土压顶梁则预埋1φ18钢筋，深度≥500mm、外露150mm，与立杆焊接），防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm的红白相间的警示油漆。

所有水平杆控制伸出立杆外侧100mm；2、防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”安全警示标志，并设置夜间警示灯；3、基坑排水沟设置在防护栏杆外侧，采取有组织排水。

第一节、水平洞口防护1、边长在200～250mm(含250mm)的水平洞口防护采用洞口楔紧2根木枋（水平放）,上盖木胶合板用木螺丝上紧，面层刷红白相间的警示油漆间距15cm角度45度。

2、边长在250～500mm（含500mm）的水平洞口防护，采用洞口楔紧2根木枋（水平放），上盖木胶合板用木螺丝上紧，面层刷红白相间的警示油漆间距15cm角度45度。

3、边长在500~1500mm（含1500mm)的水平洞口防护0.5×1.5m洞口上铺木方，木方间距250mm,木方上铺废旧模板用铁钉钉牢，侧面与地面之间的缝隙用15mm厚木胶合板封严，面层刷红白相间的警示油漆间距15cm角度45°。

洞口周边设置交圈的定型化防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”警示标志。

4、边长在1500mm 以上的洞口：(1）1500mm以上水平洞口，采用48钢管在洞口上搭设井字型框架,框架四周钢管上绑扎安全网进行防护，周边采用工具化立柱连接48钢管进行防护，底端设一个高度200的挡脚板，在栏杆外侧张挂“当心坠落”安全警示标志牌。

防护栏杆距洞口边不得小于 200mm.所有立杆及C型钢连接件都刷成红白相间油漆，Φ48的钢管刷成红白相间每道40cm。

第二节、电梯井竖向洞口防护1、电梯井洞口防护采用项目原有标准化防护栏杆栏杆做防护。

2、连墙件采用1mm厚铁皮制作成半径为35mm的半圆型卡片，连接时采用设钉枪将防护栏杆固定在墙上。

电梯井道内防护说明：1、电梯井内水平防护采用在井洞内每隔一层或（≤10m）采用钢管搭设一道硬性防护,用钢丝绳拉结（混凝浇筑时要提前预留洞口，穿钢管或穿墙螺栓使用），硬性隔离防护平台铺设脚手板。

电梯井道内防护采用软硬结合,硬防护20米左右设置一道，首层必须设置一道硬防护.2、电梯井内采用安全平网进行防护时每隔10m 搭设一道，在施工时预留穿钢管预留洞。

施工现场洞口、临边防护标准做法图示基坑临边及栈桥临边防地下室施工阶段，为确保临边作业的安全，采用定型化防护网片在基坑四周设置临边防护，临边防护网片高度不得低于1.2m，距基坑边水平距离至少0.5m。

夜间应设红灯示警。

防护外侧张挂“当心坠落”安全警示标志。

基坑及栈道周边防护范围图中红色线条表示基坑周边及栈道临边使用网片式防护围栏进行防护的范围。

楼层四周防护写字楼22 层以下临边采用1.2 米高的网片式定型化防护围栏进行搭设，刷黄黑油漆。

22层及以上采用2.5 米高的防护围栏。

了解更多请关注微信公众号：建设工程之家后浇带防护沿后浇带两侧砌筑挡水坎，防护采用九层板覆盖水平封闭。

根据挡水坎之间间距锯出相当长度的木枋卡固在挡水坎之间，用铁钉将硬质盖板钉在木枋上，完成硬质防护。

盖板上刷红白或黄黑警示漆。

电梯洞口防护电梯井门洞口安装1.6m 高标准化安全防护门，采用膨胀螺丝固定。

防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志。

电梯井内竖向防护应每层设置一道水平防护兜网，每隔两层设置一道硬质防护。

硬质防护应设为双层，上面一层为钢篦子，下面一层为防火板。

电梯井口安全防护示意电梯井口安全防护门电梯井水平防护示意电梯井水平防护网电梯井硬质防护层楼梯临边防护防护栏杆采用双道护栏形式，下道栏杆离楼梯面高度500mm，上道栏杆离楼梯面高1000mm，钢管表面涂刷黄黑警示色油漆。

了解更多请关注微信公众号：建设工程之家施工电梯出入口施工电梯平台出口处安装1800mm 高立开式金属防护门，安全防护门高1800mm，宽1300mm，骨架为方管焊接制作，开关插销设计在外面一侧，从里面无法开关。

洞口防护尺寸在1500mm 以下的洞口防护短边大于等于1.5m室内外井口防护临边防护高1200mm，采用三道栏杆，第一道栏杆高1200mm，第二道栏杆高600mm，第三道栏杆高200mm。

人员离开时，将孔洞盖上钢巴网。

地铁隧道工程平安防护设施标准化图集！1、临边防护设施〔1〕、防护栏杆由上下两道横杆及栏杆柱组成。

上杆离地面高度为1.2m，下杆离地面高度为0.6m,横杆长度大于2m时，必须设置栏杆柱。

〔2〕、防护栏杆的钢管为直径48x3.5mm,以扣件固定。

〔3〕、防护栏杆必须自上而下用密目网封闭，必要时亦可在底部横杆下沿，设置不低于180mm的踢脚板并固定牢固，踢脚板外侧漆成黄黑斜条块警示色。

〔4〕、防护栏杆制成后须用黑黄或红白涂装予以标识，禁止标志颜色宜采用红、白相间，警告标志宜用黄、黑相间。

〔5〕、临边杆制作完成后，必须进行验收并挂设"平安设施验收牌";。

2、门式起重机作业区平安防护〔1〕、应在门式起重机轨道两侧安装隔离栏杆。

隔离栏杆和门式起重机的距离为0.5m以上，隔离栏杆必须延伸到轨道的终端并作封闭。

〔2〕、井口上部的门式起重机轨道两侧，除要制作临边隔离栏杆外，还必须设工作平台，平台用走道板进行铺设固定。

〔3〕、门式起重机隔离道如与人行道有交叉，必须设置活动入口，活动入口可采用活动链条封闭或活动伸缩杆封闭。

3、隧道内的平安通道隧道内平安通道是指隧道正环到盾构车架末端人行通道。

设置在隧道的一侧，是人员进入隧道内的平安通道，是人机隔离的有效措施。

人行通道两端必须设置上下小梯，小梯用角铁和花纹钢板组成，并设有扶手栏杆。

上下小梯必须和电机车轨道保持平安距离。

4、下井人员的登记管理在下井出入口处(井口或中层平台)必须设置下井登记处，并设置专职人员进行管理、下井登记处必须设置动态翻牌和火种的存放处。

动态管理牌上必须显示本班作业前的有害气体最大浓度检测值，悬挂"允许进入";标牌后，人员方可进入密闭空间。

进入隧道人员必须佩带上岗卡和正确穿戴劳动防护用品。

下井人员必须遵守密闭空间的管理制度，自觉交出、打火机等易爆物品，作业人员和管理人员必须佩戴上岗卡以及穿戴劳动防护用品5、隧道内警示灯箱设置隧道内的警示灯箱布置，在井口正面正五环附近为布置点，左右两侧布置灯箱的种类为"留神吊物、严禁搭乘、电机车限速";等。
