集电线路安全施工措施

35kV集电线路基础施工技术措施1. 工程概述：河北建投新能源东辛营200MW风电场位于河北省沽源县境内西南部山区。

拟选场区地形较为复杂：西北部多为低山残丘，呈断续分布；东部多为山垄地形，沟谷绵长而开阔。

场区内不同走向的山谷分布很多，东西部地区地形不尽相同。

场区内大部分地区以偏西风为主导风向，受场区东南部沟谷影响，偏南风向从西北向东南呈现出增强趋势。

风力发电机采用一机一变单元接线方式，将机端电压升至35kV后接至场内35kV集电线路，经35kV的集电线路汇集后送至风电场变电站35kV母线；133台发电机分成十二组，经12回35kV集电线路送至新建风电场220kV变电站35kV母线。

2. 地质条件本地区位于燕山沉陷带的西段，属于内蒙台背斜，沽源台凹，为活动的、经过华力西期强烈褶皱的内蒙兴安华力西地槽褶皱带，火山活动强烈，该地区长期处于上升剥蚀状态。

尚义-承德深断裂以南地区是相对比较稳定、但又经过燕山运动剧烈变动的中朝准地台。

根据地震历史记载资料，本地区历史上未发生过任何破坏性地震，属于地震活动微弱区。

线路沿线出露的地层主要以粉土、粉质粘土为主。

根据岩土物理力学指标，杆塔基础拟采用以下土壤参数：黄土状粉土，稍湿、可塑计算容重ro=15KN/M3, 计算上拔角Φ=20°,允许承载力[R]=130Kpa。

根据前述地质条件和杆塔的实际使用情况，全线铁塔采用大块式基础，水泥杆采用预制底、拉盘基础。

现浇基础采用C20 混凝土浇制，底脚螺栓、钢筋为A3钢；水泥杆底、拉盘采用C20 混凝土预制。

根据风机机位实际开挖的情况，山体表层以下1m～1.5m左右为碎石土，往下为坚硬岩石本体。

3. 编制依据：《电力建设安全作工规程》（火力发电厂部分）……………………………DL 5009 1-92《火电施工质量检验及评定标准》之土建工程篇…………………………………94版《混凝土结构工程施工质量验收规范》……………………………………GB 50204-2002《电力建设施工及验收规范》（土木建筑篇）…………………………………SDJ69-87《110～500kV架空电力线路施工及规范》………………………………GB50233－2005设计图纸《铁塔基础施工图》…………………………………………………F01922S－T0201－01《集电线路平断面定位图》…………………………………………F01922S－D0201－014．工程量及施工前的准备：4.1 主要工程量：本期风机集电线路共分12回，全线共使用杆塔1272基。

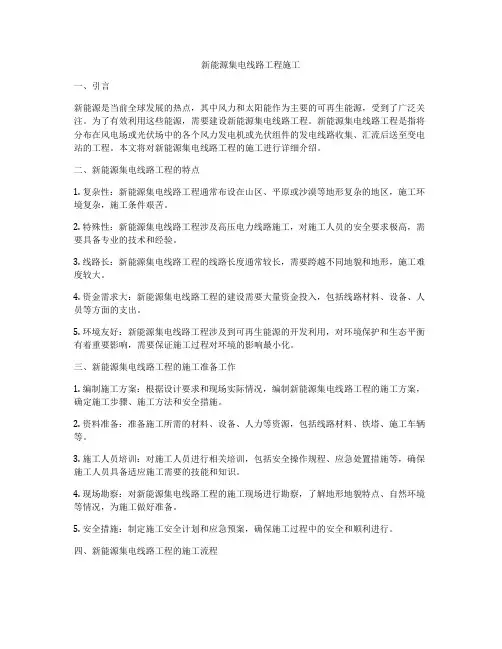

新能源集电线路工程施工一、引言新能源是当前全球发展的热点，其中风力和太阳能作为主要的可再生能源，受到了广泛关注。

为了有效利用这些能源，需要建设新能源集电线路工程。

新能源集电线路工程是指将分布在风电场或光伏场中的各个风力发电机或光伏组件的发电线路收集、汇流后送至变电站的工程。

本文将对新能源集电线路工程的施工进行详细介绍。

二、新能源集电线路工程的特点1. 复杂性：新能源集电线路工程通常布设在山区、平原或沙漠等地形复杂的地区，施工环境复杂，施工条件艰苦。

2. 特殊性：新能源集电线路工程涉及高压电力线路施工，对施工人员的安全要求极高，需要具备专业的技术和经验。

3. 线路长：新能源集电线路工程的线路长度通常较长，需要跨越不同地貌和地形，施工难度较大。

4. 资金需求大：新能源集电线路工程的建设需要大量资金投入，包括线路材料、设备、人员等方面的支出。

5. 环境友好：新能源集电线路工程涉及到可再生能源的开发利用，对环境保护和生态平衡有着重要影响，需要保证施工过程对环境的影响最小化。

三、新能源集电线路工程的施工准备工作1. 编制施工方案：根据设计要求和现场实际情况，编制新能源集电线路工程的施工方案，确定施工步骤、施工方法和安全措施。

2. 资料准备：准备施工所需的材料、设备、人力等资源，包括线路材料、铁塔、施工车辆等。

3. 施工人员培训：对施工人员进行相关培训，包括安全操作规程、应急处置措施等，确保施工人员具备适应施工需要的技能和知识。

4. 现场勘察：对新能源集电线路工程的施工现场进行勘察，了解地形地貌特点、自然环境等情况，为施工做好准备。

5. 安全措施：制定施工安全计划和应急预案，确保施工过程中的安全和顺利进行。

四、新能源集电线路工程的施工流程1. 地面铺设：根据设计要求和施工方案，在地面进行线路的铺设，包括设置拉线终点、支架等。

2. 铁塔架设：搭起铁塔，安装导线，确保线路的牢固和稳定。

3. 电缆敷设：对电缆进行敷设，连接导线和变电站，确保线路的畅通无阻。

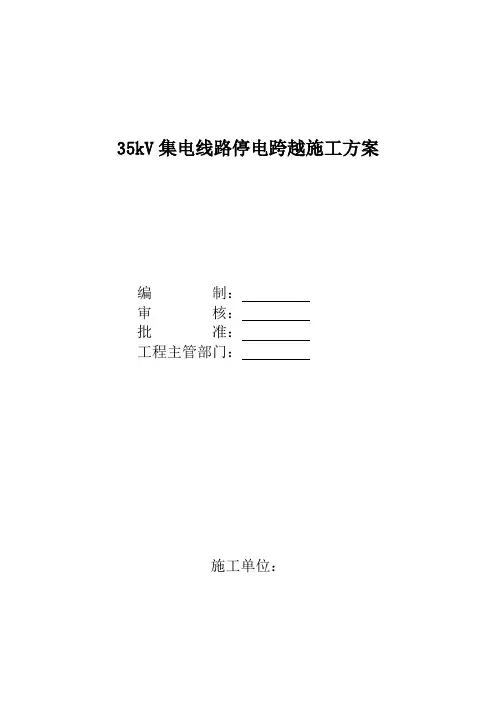

35kV集电线路停电跨越施工方案编制：审核：批准：工程主管部门：施工单位：35kV集电线路跨越放线施工方案一、工程量35kV集电线路长度15.5公里；跨越10kV线路6次。

二、工作安排1：人员准备主管领导：杜永红施工负责：吴小华安全负责：田万顺技术负责：王晓刚计划安排2个放线队施工（共需18天完成工作）计划时间：2015年12月10日-2015年12月11日2：具体工作安排（1）2015年12月8日：（早停晚供）停电线路：137马泉线南堡支线（停电范围73#大号侧）停电时间：12月8日（每日7:00-19:30）工作时间：12月8日（每日7:30-19:00）工作量：放紧35kV集电线路ABJ12G-ABJ13(三基两档线)。

备注：35kV集电线路ABJ12G-ABJ13放紧线，ABJ12G- ABJ12G+1跨越137马泉线南堡支线77#-78#；ABJ12G+1- ABJ13放紧线跨越137马泉线南堡支线80#-81#；137马泉线南堡支线73#有丝具。

（2）2015年12月10日：（早停晚供）停电线路：137马泉线南堡支线（停电范围42#大号侧）停电时间：12月10日（每日7:00-19:30）工作时间：12月10日（每日7:30-19:00）工作量：放紧35kV集电线路ABJ8G-ABJ9。

备注：35kV集电线路ABJ8G-ABJ9放紧线跨越137马泉线南堡支线66#-68#；跨越137马泉线南堡支线67#T接的10kV瓦岭分支0#-1#；137马泉线南堡支线42#有丝具。

（3）2015年12月25日：停电线路：137马泉线南堡支线浦柰子分支停电时间：12月25日（每日7:00-19:30）工作时间：12月25日（每日7:30-19:00）工作量：放紧35kV集电线路ABJ8G-2—ABJ8G-4。

备注：35kV集电线路ABJ8G-2—ABJ8G-4放紧线，跨越137马泉线南堡支线浦柰子分支5#-6#，改线0#装有丝具（137马泉线南堡支线59#）。

一、工程名称：___________二、施工单位：___________三、施工地点：___________四、施工期限：____年__月__日至____年__月__日五、交底部门：___________六、交底人：___________一、施工前的准备工作1. 施工人员需经过专业培训，熟悉集电线路施工技术，了解施工安全规程，并持有相关操作证书。

2. 施工现场应设立安全警示标志，明确危险区域，确保施工人员遵守安全规定。

3. 施工材料、设备必须符合国家相关标准，并进行检验，确保安全可靠。

4. 施工现场应配备必要的消防设施，如灭火器、消防栓等，并定期检查，确保其有效性。

5. 施工现场应设立急救箱，并配备专业急救人员，以便在紧急情况下及时处理伤员。

二、施工过程中的安全技术要求1. 作业人员必须佩戴安全帽、安全带等个人防护用品，确保自身安全。

2. 施工现场应保持通风良好，避免有害气体积聚。

3. 施工过程中，严禁酒后作业、疲劳作业，确保施工人员精神状态良好。

4. 高空作业时，必须系好安全带，并采取防坠落措施。

5. 施工现场应设立临时围栏，防止非施工人员进入危险区域。

6. 电缆敷设时，应遵循以下原则：a. 电缆应沿预定路径敷设，不得随意弯曲、拉伸。

b. 电缆交叉处应设置防护措施，避免损坏。

c. 电缆穿越墙体、楼板等部位时，应采取保护措施。

d. 电缆敷设完毕后，应进行绝缘测试，确保安全可靠。

7. 施工现场应设立专人负责电缆的接线和调试，确保接线正确、调试到位。

8. 施工现场应设立专人负责施工过程中的安全监督，及时发现并纠正安全隐患。

三、施工结束后的注意事项1. 施工结束后，应对施工现场进行全面清理，确保无遗留危险物品。

2. 施工现场应拆除临时设施，恢复原状。

3. 施工单位应组织相关人员对施工过程进行总结，分析存在的问题，提出改进措施。

4. 施工单位应将本次施工的安全技术交底记录存档，以备后续查阅。

五、交底人签名：___________接受交底人签名：___________注：本模板仅供参考，具体施工安全要求应根据工程实际情况进行调整。

35KV集电线路工程施工设计方案一、背景为了满足当地电力消费需求和电网稳定运行，需要进行35KV集电线路工程的施工设计。

本文将从设计目标、施工方案、设备选型等方面进行详细阐述。

二、设计目标1.提高集电线路的输电能力，保证电网的稳定运行；2.确保施工质量安全，减少施工过程中的事故发生；3.合理控制施工成本，节约电力企业的开支；4.管理方便，方便日后的线路维护和故障排除。

三、施工方案在35KV集电线路工程的施工方案中，需要考虑以下因素：1.布线方案根据现场的地形条件、电力负荷和输电距离等因素综合考虑，选用单回、双回、环网等不同的布线方案。

此外，施工过程中还需要注意各种电力设备的布设和地下管线交会处等问题。

2. 杆塔选型根据线路的走向、地形、地质条件以及风荷载等因素，选用合适的杆塔类型。

对于河流、公路、铁路等障碍物，需要考虑跨越方案和距离等问题。

3. 基础施工杆塔的安全稳定需要有坚固的基础。

在施工过程中需要加强地基处理工作，保证基础的承载能力，并按照设计要求进行杆基混凝土浇筑和钢筋绑扎等工作。

4. 地线系统的设计地线接地系统是保证集电线路电器设备的安全稳定性的关键。

在设计过程中需要考虑地质条件、土壤阻抗、接地体材质等因素。

地线系统极化测试和接地电阻测试都需要在施工完成后进行，以确保系统良好的接地性。

5. 隐蔽工程考虑到35KV集电线路工程在后期维修和检测时的便捷性，需要对线路的隐蔽工程进行合理规划和设计。

这包括对地下管线进行保护和打标，防范损坏。

6. 安全防护在施工过程中需要落实安全措施，构建安全文化，教育工人须严格遵守操作规程，避免机械等设备在室内和室外作业中产生劣质安全行为。

四、设备选型1.电缆电缆的质量是影响集电线路性能和寿命的关键因素。

在选购电缆时，需要根据线路的工作条件和环境因素选择合适的电缆型号，以确保线路的电气性能和技术指标能够达到设计要求。

2.绝缘材料绝缘材料是线路电器设备的保障。

在选择绝缘材料时，需要考虑绝缘性能、老化性能、防火性能和耐热性能等因素。

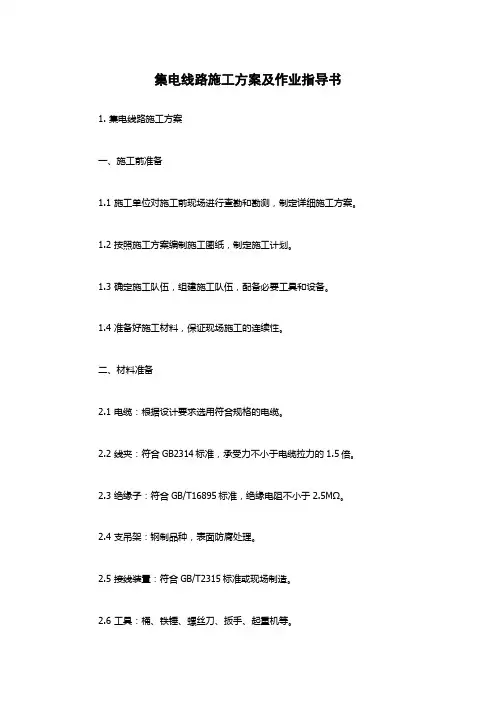

集电线路施工方案及作业指导书1. 集电线路施工方案一、施工前准备1.1 施工单位对施工前现场进行查勘和勘测，制定详细施工方案。

1.2 按照施工方案编制施工图纸，制定施工计划。

1.3 确定施工队伍，组建施工队伍，配备必要工具和设备。

1.4 准备好施工材料，保证现场施工的连续性。

二、材料准备2.1 电缆：根据设计要求选用符合规格的电缆。

2.2 线夹：符合GB2314标准，承受力不小于电缆拉力的1.5倍。

2.3 绝缘子：符合GB/T16895标准，绝缘电阻不小于2.5MΩ。

2.4 支吊架：钢制品种，表面防腐处理。

2.5 接线装置：符合GB/T2315标准或现场制造。

2.6 工具：桶、铁锤、螺丝刀、扳手、起重机等。

2.7 安全设备：止滑带、安全帽、安全绳等。

三、施工作业3.1 安全措施（1）严格执行现场安全制度，建立安全标志。

（2）为施工人员配备必要的安全防护器材，如安全帽、安全绳、吊环等。

（3）工地现场应设置警示标志，并在必要的位置设置安全警戒线。

3.2 构架与支吊架的安装（1）根据施工图纸和设计要求，进行构架安装，构架必须符合设计要求。

（2）支吊架的安装必须牢固可靠，支吊架安装与电缆的悬挂绳不得偏离原设计要求。

（3）每个支吊架间的间距应以规范要求为准，同时保证电缆的悬挂绳不能出现过大或过小的情况。

3.3 电缆的安装（1）电缆联接应采用按规定预先切割好的长度。

（2）电缆在吊线下安装，熵辅以起重机器具，其位置应与设计要求一致。

（3）电缆采用固定线夹加以固定，线夹与绝缘子的接触面应平整。

（4）电缆的接头和端子制作应符合GB/T2315标准或按现场制造。

四、施工后收尾4.1 检查（1）对电缆的接头和头端的检查。

（2）检查支吊架的安装。

4.2 清理（1）清理生产过程中产生的瓦砾及杂物，保持施工现场的整洁。

（2）归还材料设备等施工用品。

4.3 资料整理（1）整理施工计划及施工项目。

（2）整理工作日志。

2.作业指导书工具准备：铁锤、螺丝刀、扳手、起重机、吊套、安全帽、安全绳等1.搭设架子和立柱首先，根据该区域的设计图纸和现场情况确定搭设架子和立柱的位置。

35kV集电线路基础施工工程方案(完整版)1. 背景本文档旨在提供35kV集电线路基础施工工程的完整方案。

2. 目标本方案的目标是确保35kV集电线路基础施工工程的顺利进行。

3. 工程范围本工程涵盖以下范围：- 地质勘察- 基础设计- 施工准备- 基础施工4. 工程过程4.1 地质勘察在施工前，必须进行详细的地质勘察，包括地质调查、地质剖面分析等。

根据勘察结果进行合理设计。

4.2 基础设计根据地质勘察结果，进行合理的基础设计，确保基础能够承载线路的负荷并满足安全要求。

4.3 施工准备在施工前，必须进行充分的施工准备，包括：- 资材准备：准备所需的材料和设备，确保施工的顺利进行。

- 施工计划：制定详细的施工计划，包括工期安排、人员调配等。

- 环境保护：保护施工现场周围的环境，确保施工过程中不对环境造成污染。

4.4 基础施工根据基础设计和施工准备的要求，进行基础施工，包括：- 地基处理：对基础地基进行处理，确保地基稳固。

- 基础建造：按照基础设计的要求进行基础建造，包括打桩、浇筑混凝土等。

5. 质量控制在整个施工过程中，必须进行严格的质量控制，包括：- 施工过程监控：监控施工过程，确保按照设计和规范进行。

- 质检：进行质量检查，确保工程质量符合要求。

- 测试：对施工完成的基础进行测试，确保基础的承载能力和安全性。

6. 安全措施在施工过程中，必须严格遵守相关的安全措施，包括：- 人员安全：提供必要的安全培训，确保施工人员的安全。

- 设备安全：对施工所使用的设备进行检测和维护，确保设备的安全运行。

7. 环境保护在施工过程中，必须严格遵守环境保护要求，包括：- 废弃物处理：将产生的废弃物进行分类处理，确保环境不受污染。

- 水土保持：采取必要的措施保护施工现场周围的土地和水资源。

8. 进度管理在施工过程中，必须进行有效的进度管理，包括：- 工期安排：根据施工计划安排施工进度，确保按时完成工程。

- 进度监控：监控施工进度，及时解决施工中的问题和延误。

集电线路施工现场管理制度内容引言集电线路的施工是光伏发电项目建设的重要部分之一，对于保证项目顺利实施、确保电站运行质量具有重要影响。

为了控制施工现场风险和安全保障，确保施工工作的按时、按质的完成，需要制定集电线路施工现场管理制度，规范施工的过程和各方面活动。

一、组织机构集电线路施工现场组织机构应该做到人员齐全，职责明确，主要包括：1.现场监理负责施工现场管理和监督，严格控制施工期间材料使用数量、设备使用时间、工作质量和安全环保等方面。

2.项目经理负责集电线路施工过程中工作计划的安排和跟进、进度的控制、质量的控制，并及时向上报送进度和质量安全状况的信息。

3.工程师负责现场操作指导、工程技术方案的制定、工程计划的评估，并确保施工过程中的技术指导和方案实施。

4.安全员负责安全工作的规划和管理，严格执行安全规章制度，确保施工现场无安全隐患。

5.质量员负责现场质量控制及验收工作，确保所有验收项目符合规定标准。

二、安全管理1.施工现场安全（1）开工前，要先制定详细设计书和工程方案，做好图纸审核。

（2）施工现场应设置明显标识，同时做好人员出入口的管控，确保施工现场的安全性。

（3）现场人员应定期进行身体检查，避免施工期间身体不适影响工作。

（4）施工现场应建立健全的安全生产管理制度和紧急救援预案。

2.安全防护（1）现场作业时，必须配备工作证和安全证，严格执行安全操作规程。

（2）对于需要使用绝缘器具的施工环节，必须定期使用万志仪进行检测，确保工作安全。

（3）施工期间应采取防止跌落、疲劳和中毒等安全保护措施。

（4）施工现场应配备火灾防护设施和器材，并进行定期检查和保养。

三、质量管理1.施工前期（1）施工前，需要仔细制订工程计划，并检查施工现场环境和设备是否符合要求。

（2）需要对施工工具、设备、机械和材料进行检查，确认质量符合要求。

（3）施工前现场人员必须进行技术交底，确保了解工程技术方案。

2.施工中期（1）施工过程中，要严格按照图纸施工，禁止临时改变设计和工艺。

Power Technology︱164︱2017年9期风电工程场内集电线路施工过程注意事项李寅平大唐河南清洁能源有限责任公司，河南 三门 472000摘要：随着环境问题的突出体现，风电的环保清洁无污染的特性越发的重要，风力不存在火力发电的燃料需求，更不会出现辐射和大气污染的现象，对于能源的节约与环保做出里重大贡献。

风电工程场内集电线路的施工是核心环节，风机发出的电需要集电线路进行电能的输送，它肩负着采集并输送电能的重大使命，其施工质量关系到电能输送的安全保障，本文就此阐述风电工程场内集电线路施工过程注意事项。

关键词：风电工程场内；集电线路；施工过程；注意事项中图分类号：TM726 文献标识码：B 文章编号：1006-8465（2017）09-0164-01风力发电虽然有众多优点，例如，清洁无污染、可持续再生，但是风能的开发利用还在探索总结经验阶段，很多问题还不是很成熟。

因此稳定性的提升和成本的控制包括利用率的提升都是很重要的事情。

并且后期运行中的安全可靠以及收益率更是极为重要的。

施工质量对以上问题有着巨大的影响，加强风电工程的施工质量具有极其重要的意义。

1 场内集电线路的施工特点 风电工程施工环境一般都比较恶劣，作业范围广，协调难度大。

集电线路在项目开始一直到生产运行期，都是核心问题所在，重要程度毋庸置疑，因此集电线路施工质量的高低对工程项目的质量、进度、安全和效益是极为重要的影响因素，工程管理人员更应加强管理，严格控制。

2 集电线路的施工重点及注意问题 集电线路是电能输送的保障，并且具有很强的专业技术性，对其后期的正常运行影响较大，因此，在施工期间，一定要保证专业技术的规范，不论是图纸设计和确定施工方案，还是工程竣工试运行合格为止，都必须做到施工环节按照设计图纸进行。

除此之外，业主专工和监理工程师要对施工质量进行严格的专业监督，他们如果认真负责才能保证在工程安全顺利的进行过程中有很高的质量保证。

35KV集电线路直埋集电线缆及顶管施工方案1编制依据1.1 《35KV集电线路敷设图》20-N01941S-D12051.2 《工程测量规范》GB50026-20071.3 《建筑地基基础工程施工质量验收规范》GB50202-20021.4 《建筑安装工艺标准及操作规程》（GB50204-2010）1.5 《建筑工程施工质量验收统一标准》（GB50300-2013）1.6 《建筑施工计算手册》（2001年版）1.7 电力建设安全工作规程DL5009.3-20131.8 《电力建设施工及验收技术规范》（SDJ69-2013）1.9 质量管理体系文件企业标准1.10 职业安全健康/环境管理体系文件企业标准1.11 电力建设施工质量验收及评定规程第2部分：电气工程DL/T5210.1—20122工程概况及主要工程实物量1.1.1 概况本工程是采用35KV的集电线路，7条35KV集电线路分别送至升压站220KV线路，本工程设有55 台风机及升压变，堤坝以东有5回集电线路，堤坝以西有2回集电线路，升压箱变不在本次施工范围。

引入升压站的35KV线路采用电缆直埋方式敷设，35KV线路长度按现场实际测量为准。

33.1风力发电项目施工方案45.2.1施工人员体检能够适应现场工作，施工人员安全考试合格后，方可进入施工现场，技工经培训后方可上岗。

1.1.3 材料按计划及时进入现场，按平面图整齐堆放。

1.1.4 施工人员经过三级安全教育合格后方可进入施工现场；参加本工作人员经施工技术交底清楚后, 方可开始施工。

1.1.5 施工人员进厂，首先要进行安全生产意识教育，文明施工的标准化教育，质量创精品意识教育。

提高施工人员的思想意识，做到人人心中有目标，事事有标准，产品有实物比较。

1.1.6 班队长要清楚本班队所承担的施工项目施工顺序、施工方法、施工工艺要求，施工人员主要掌握施工方法、施工工艺。

1.1.7 参加施工人员进入施工现场，必须戴好安全帽，严禁酒后进入施工现场作业，施工现场严禁吸烟。

35kV集电线路冬季施工方案引言为了保证电力供应的可靠性和稳定性，在冬季进行线路施工不可避免。

由于冬季气温低，天气不稳定，施工条件困难，给施工带来了一定的影响。

本文将介绍35kV集电线路在冬季施工的方案和注意事项。

施工方案施工准备1.确定施工范围和施工计划，并按照规定向相关部门报批。

2.对施工用具和设备进行维护、检修和保养，确保设备运转正常。

3.加强施工人员的安全教育和培训，提高安全意识。

4.向当地气象台了解天气情况，根据天气情况制定相应的施工计划。

施工措施1.施工人员应着装合理，必要时佩戴防寒保暖用具，并切勿在室外长时间停留。

2.施工现场应设置密闭隔离区，在限定范围内施工，避免影响周边环境和居民生活。

3.若施工场地土质较差，可采取撑固场地、架设棚架等措施，确保工地安全。

4.对线路进行全面检查，发现存在的问题及时处理，确保施工安全。

5.合理利用雪场、沙场等天然储存库，存储所需物资。

6.悬挂线路时，应注意线路张力，保持线路的平衡和稳定。

7.施工现场应保持清洁，避免施工垃圾及时清理，并对危险区域作好标志和防护。

应急预案1.天气突变时，要根据实际情况立即停工或调整施工计划。

2.若发生施工事故，要立即采取应急措施，并第一时间通知有关部门和医院进行救治。

3.对工作环境和空气质量进行检测，如发现有危险情况，要立即采取措施进行应对。

总结35kV集电线路的冬季施工是电力建设的重要组成部分，为了保证施工的安全和顺利进行，施工方案一定要具有科学性和合理性。

本文介绍的35kV集电线路冬季施工方案及注意事项，可以为相关工作提供一些借鉴和参考，同时也提醒施工人员要做好防护，保证施工的安全与可靠性。

集电线路施工组织方案设计
背景
为了提高电力输送效率和保障能源安全，我公司计划建设一条
集电线路。

为了确保集电线路建设施工过程中的安全和顺利进行，
制定本施工组织方案。

施工目标
本施工方案的目标是保证建设期间施工质量、施工安全和进度。

措施
1. 施工前期准备
在施工前，我们将制定详细的施工计划，并进行充分的前期调
研和勘测工作，确保施工进度和质量的基础稳固。

2. 施工过程管理
在施工过程中，我们将安排专业监理和经验丰富的工程师参与监督施工过程，防止施工中出现意外事故。

施工现场要按照规定进行划分，保障施工人员和设备的安全。

3. 完工验收
施工完成后，我们将按照规定程序进行验收，确保集电线路能够正常运行，满足相关要求。

风险控制
本施工方案针对可能出现的风险进行了风险控制分析，并制定应对措施，确保施工过程中的安全和顺利进行。

总结
通过本施工组织方案的制定，我们将在保证施工过程中的质量和安全的基础上，确保工期进度和施工效率，使集电线路建设达到预期目标。

35KV 集电线路架线施工方案1开工前的准备工作1.1架线工程开工必须具备的条件1)铁塔工程通过中间验评合格，允许进入架线作业；2)架线材料如导线、地线、绝缘子、金具、光缆、光缆金具等经检验合格，架线工器具检查合格；3)导线、地线的连接试验合格；4)架线作业指牵书、质量安全保证措施齐全并经监理审查通过；5)三级交底已进行，人员到位并完成岗前培训；6)架线分部工程开工报审资料已由监理审核通过。

1.2架线准备工作的主要任务修复道路、清除通道内的障碍物；搭、拆越线架及转移；1)机械设备准备、进场；2)悬挂导地线绝缘子及放线滑车；3)运输导地线；2越线架施工2.1张力架线中的跨越施工张力架线中的跨越施工，除应执行《安全规程》外，还应充分考虑张力放线的特点，选择合理的施工方法，确保放、紧线过程中发生事故性张力跑线和误送电时的施工安全和被跨越物的安全。

2.2不停电跨越施工工艺对电力线路的跨越施工，首先与运行单位和用电单位联系，报请停电作业，对35kV及以上线路的不停电跨越施工，由公司带电跨越专业施工队，进行现场调查，编制《特殊跨越带电线路施工安全技术措施》，报请监理工程师审批。

并到运行单位申请拆除自动重合闸，手续完成，重合闸拆除后，联系人通知施工队，开始进行带电跨越渡线施工。

一般等级公路、通讯线、标准铁路以及35KV以上电力线路采用搭设越线架、停电或不停电施工方案。

2.3设计对架线施工的要求导线对地和被跨越物的安全距离(见下表)2.4接头要求线路与一级公路、110KV及以上电力线路交叉跨越时、跨越档内不得有接头。

本工程500m以上大跨越档距内的导线、钢绞线不许有接头。

3导线绝缘子串及放线滑车的吊装3.1放线滑车吊装注意事项张力放线用的单轮滑车应符合现行标准《放线滑轮直径与槽型》的规定，其轮槽宽度应能顺利通过接续管及其护套。

通过导线的轮槽应挂胶或使用其他防护材料，滑轮的磨损系数不大于1.015，使用前应逐个检查。

承德围场御道口如意河风电场工程（A标段）集电线路施工方案施工单位：（章）申能化工建设有限责任公司年月日批准：年月日审核：年月日编写：年月日目录一、工程概况 (3)二、编制说明及依据 (3)三、施工准备 (3)1.作业条件要求 (3)2.施工前准备 (3)3.技术准备 (3)4.材料准备 (4)5.劳动力准备 (4)6.机具准备 (4)四、施工程序 (4)1、工艺流程 (4)2、工艺流程细则 (4)2．1准备工作 (4)2．2电缆沟开挖及铺砂 (4)2．3电缆敷设 (5)2．4隐蔽验收 (6)2．5回填土 (6)2．6埋标桩 (6)五、质量检测检验应达到的标准及检测方法 (6)1、质量检测检验应达到的标准 (6)2、检测仪表、检测方法 (6)六、质量与安全 (6)七、电缆的成品保护 (7)集电线路施工方案一、工程概况本工程为承德围场御道口如意河风电场工程（A标段）集电线路的敷设施工。

二、编制说明及依据1.本工程设计图纸及其有关的技术资料。

2.本公司施工安全措施及电缆敷设技术交底3.相关的技术规范及标准图集：《电缆敷设》D10-1～7(2002)《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。

(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2.施工前准备(1)电缆的技术准备已完成。

(2)敷设电缆的通道无堵塞。

(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。

(4)电缆线路施工方案或施工组织设计已经编制。

(5)电缆型号规格及长度与设计资料核对无误。

(6)临时联络指挥系统的设置。

3.技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

电力电缆敷设施工方案批准：审核：编制：****有限公司****一期15MWp农业光伏电站2014年06月17日目录一、工程概况二、编制说明及依据三、施工准备四、施工程序五、质量检测检验应达到的标准及检测方法六、质量与安全七、电缆的成品保护八、高压电缆头制作工艺及中间接头制作工艺九、安全注意事项十、质量标准十一、环境注意事项集电线路施工方案一、工程概况本工程为****一期15MWp农业光伏电站光伏场区电缆敷设二、编制说明及依据1.本工程设计图纸及其有关的技术资料。

2.本公司施工安全措施及电缆敷设技术交底3.相关的技术规范及标准图集：《电缆敷设》D10-1～7(2002)《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2002）三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进行施工。

(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。

2.施工前准备(1)电缆的技术准备已完成。

(2)敷设电缆的通道无堵塞。

(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。

(4)电缆线路施工方案或施工组织设计已经编制。

(5)电缆型号规格及长度与设计资料核对无误。

(6)临时联络指挥系统的设置。

3.技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。

(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。

用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。

(3)施工前应对电缆进行详细检查。

电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。

4.材料准备(1)电缆应具有出厂合格证、(2)对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。

华能富川邓家坝风电场场内工程集电线路施工方案批准：审核：编制：编制单位：中国核工业第二二建设有限公司华能富川邓家坝风电场项目部编制时间：中国核工业第二二建设有限公司华能富川邓家坝风电场工程项目部目录一、工程概况 (3)二、编制说明及依据 (4)三、人员机械投入 (5)四、施工准备 (6)五、地埋电缆施工 (6)六、铁塔基础施工 (10)七、接地施工 (20)八、铁塔组立施工 (25)九、导线架设施工 (41)十、文明施工与环境保护措施 (43)集电线路施工方案一、工程概况华能富川邓家坝风电场位于广西富川县柳家乡境内，场址北距富川县城约11km，东经111016.1'，北纬24040.5'。

距钟山县城约13km，北侧、东侧与龟石水库相接。

邓家坝风电场对外交通路线可由贺州市～富川县～柳家乡～风电场场址，其中贺州市～富川县城里程约75km，为G207国道、G323国道和S203省道，富川县～柳家乡～邓家坝约20km，为四级公路，以上公路路况较好，满足风机大件运输要求；钟山县～龟石水库（贺州市水文站）约14.5km，贺州市水文站～邓家坝村约4.5km，可满足部分材料运输的要求；场内现有机耕路连续弯道较多，暂无法满足风机大件运输的要求，需进行改扩建，以满足风机大件运输要求。

华能富川邓家坝风电场工程由华能新能源股份有限公司投资建设，风电场装机容量为50MW，装配25台单机容量为2000kW风力发电机组。

本工程等别为Ⅱ等，工程规模为大（2）型。

风电机组塔架地基基础设计级别等级为1级，结构安全等级为1级，抗震设防类别为丙类，结构设计使用年限为50年。

本工程招标内容主要包括：场内一、二、三号主路及其附属支线道路、F01-F25共25台风机吊装平台、风机基础、箱变基础、风机至箱变直埋电缆沟工程。

本工程是35kv送电线路工程，工程分为3部分，即新建A/B/C线三条集电线路跨龟石水库，其中A线路跨越路径0.532km、B线路跨越路径0.56km，C线路跨越段路径0.59km，路径均在龟石水库两侧，共计铁塔13基。

施工用电安全措施一、施工用电安全措施要求：1、必须从二级固定电箱以下设本队的分配电箱，专用电箱。

2、动力、照明分箱设置。

3、不得在二级固定箱内直接接用设备机械、手持电动工具。

4、不得使用两芯电缆线。

5、不得闸砸多用，不得使用末端无漏电保护开关，五防雨水的地拖。

6、照明火具必须有可靠的支架、防爆，必须有外壳保护接零线，防火防触电。

7、确保“一机一闸”“一漏一箱”漏电开关必须配备使用电子式，每天进行检查，确保灵敏可靠。

8、电缆线不得破皮、漏芯，不得压砸、拖地泡水，必须高挂绝缘。

9、必须指定电工持证上岗巡视，夜间作业必须跟踪检查，制止违章作业。

二、文明施工措施1、加强施工现场、垃圾站的管理，做好剩余材料的分拣、回收工作。

2、施工完毕后，剩余材料及时收集整理，严禁随意乱扔。

3、现场废料及加工厂木榍等，应按照指定地点堆放，然后由专用车辆，运至场外废弃场。

4、现场场容实行责任区包干制度，定期检查评比。

5、现场临时道路每天洒水清扫，防止扬尘。

出场车辆经过清扫处理，防止沿途遗撒。

6、施工班组长必须对班组作业区的现场文明负责，落实到人。

7、合理安排施工工序，尽量降低噪音。

8、文明施工验收：每道工序，每个作业面完成变换部位时，必须组织验收；工完场清情况，材料、废料是否堆放有序，防护设施是否完整，验收后离场。

三、现场文明施工措施认真贯彻落实安全生产责任制，将安全生产工作始终贯穿于施工生产全过程，项目部成立专门安全质量监督小组，设有专职安全员，采取多种形式进行安全方面的宣传教育，定期进行安全管理检查，形成人人讲安全、事事要安全、处处为安全的良好安全生产氛围。

1、施工人员佩带胸牌上岗，穿着反光背心。

2、交通协管员在交叉路口执勤，指挥车辆出入。

3、安全员佩带袖章，巡回检查；施工路段车速度不超过40公里。

4、所有设备必须注意人员安全，严禁发生设备伤人事故，沥青拌和站人员要戴安全帽，高温部位设警示牌，避免高温伤人。

5、起终点设禁止通行标牌、有堵卡人员专门负责交通管制。
