变频器操作指导书➢变频控制箱使用ABB 30kW 变频器；操作人员需进行培训合格后方可操作。
➢本操作指导书仅作为振动测试常规操作指导说明，如需使用变频器其他功能，请查看ACS510-01变频器用户手册。
一、变频器控制箱说明外部图内部图电源灯（POWER SUPPLY）——接通外部电源时点亮风机运行指示灯（FAN RUNNING）故障灯（FAN FAULT）——电机或变频器故障、变频器设置错误时报警正转/反转（SELECTOR FORWARD /REVERSION）——电机或风机旋转方向选择运行（START BUTTON）——启动测试电机停止（STOP BUTTON）——按停测试电机调速旋钮（FREQUENCY ADJUST）——调节输出频率总开关（MAIN SWITCH）——变频器电源开关急停按钮（EMERGENCY STOP）——紧急停机二、配套电缆1、4*4电缆——5米：允许长期负载电流为25~32A，电机7.5kW或以下；2、6*4电缆——5米：允许长期负载电流为32~40A，电机15kW或以下；3、16*4电缆——5米：安全载流量为80A，电机30kW或以下。
三、操作说明四、控制盘设置说明1、变频器自带控制盘START –启动变频器。
STOP –停止变频器。
Up –向上翻动菜单或列表；如果参数被选择，增加参数值。
Down –向下翻动菜单或列表；如果参数被选择，减少参数值。
LOC/REM –本地控制（LOC）及远程控制（REM）切换。
DIR –改变变频器的旋转方向。
EXIT/RESET –退出菜单；不存储所改变值。
MENU/ENTER –进入菜单；存储新设定值。
2、控制盘操作——设置最大输出频率●通电开启变频器后，确认变频器处于远程控制模式（左上角显示REM），如不是REM，可按LOC/REM键转换。
●使用参数模式设置变频器最大输出频率：a)按下MENU/ENTER键，进入可选模式菜单b)使用上/下箭头键进入“PAr”（参数模式）c)按下MENU/ENTER键，进入参数组选择菜单d)使用上/下箭头键进入所要的参数组，“20”e)按下MENU/ENTER键，使用上/下箭头键选择所需的代码，“2008”f)按MENU/ENTER键并保持2秒钟，至参数值下出现SET 字样。
变频器有哪些操作方式（五类变频器的操作方法介绍）变频器有哪些操作方式一、变频器的空载通电验1、将变频器的接地端子接地。
2、将变频器的电源输入端子经过漏电保护开关接到电源上。
3、检查变频器显示窗的出厂显示是否正常，如果不正确，应复位，否则要求退换。

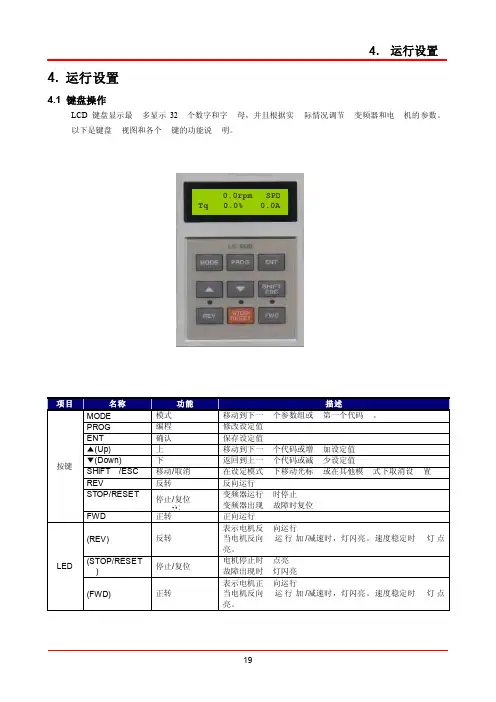

4、熟悉变频器的操作键。
一般的变频器均有运行（RUN）、停止（STOP）、编程（PROG）、数据P确认（DATAPENTER）、增加（UP、▲）、减少（DOWN、）等6 个键，不同变频器操作键的定义基本相同。
此外有的变频器还有监视（MONITORPDISPLAY）、复位（RESET）、寸动（JOG）、移位（SHIFT）等功能键。
二、变频器带电机空载运行1、设置电机的功率、极数，要综合考虑变频器的工作电流。
2、设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器电动机系统可以运行的最高频率，由于变频器自身的最高频率可能较高，当电动机容许的最高频率低于变频器的最高频率时，应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线，应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的VPf 类型图和负载特点，选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择，用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。
在异步电机变频调速系统中，转矩的控制较复杂。
在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持VPf 为常数，则磁通将减小，进而减小了电机的输出转矩。
为此，在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人。
TG系列恒压供水控制器使用手册浙江天正电气股份有限公司ZHEJIANG TENGEN ELECTRIC CO.,LTD.目录一、系统概述·················································( 2 )二、主要性能指标·············································( 2 )三、安装尺寸和接线端子说明····································( 3 )四、操作面板指示及参数设定说明·······························( 4 )五、参数列表及参数出厂默认值·································( 6 )六、系统参数功能详细说明 (11)七、故障显示代码说明 (17)八、外部输入信号端子说明 (17)九、系统当前时间的调整 (17)十、外部输出端子与部分变频器端子的连接表 (18)十一、控制器与压力变送器的连接 (18)一、系统概述TG系列恒压供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。
需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。
加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。
需要留意的是，您必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值。
详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。
减速：按触摸屏的“减速”按钮，变频器输出频率将下降。
其步长已经设定为1Hz。
需要留意的是：必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。
停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。
此时，变频器将进入预启动状态。
停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。
需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。
篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。
系统最好采用独立接地，接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。
因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。
多功能电力监测仪使用手册多功能电力监测仪使用手册版本：3.0天正集团有限公司使用前必读在您使用本产品之前，请务必仔细阅读此使用手册内容，正确按照用户手册指导操作，这会有助于您更好地使用本产品，并有助于解决现场出现的各种问题。
1、监测仪在施加工作电源之前，务必确保工作电源在仪表规定范围之内；2、现场安装使用时，电流输入端子严禁开路，电压输入端子严禁短路；3、通讯端子（RS485）严禁施加高压；4、使用时仪表接线方式务必与内部系统设置方式一致；5、与后台通讯时，仪表通讯参数务必与后台一致；不能带电拔插通信接口；6、本手册中的信息如有变动，恕不另行通知；我公司自始至终本着“质量第一服务第一”的宗旨，将以优质的产品、优良的服务奉献给国内外用户！●使用前请仔细阅读本用户使用手册●请注意妥善保存目录一、概述-----------－－－－－－－－－------------------------------ 1二、型号定义-------------－－－－－－－－－------------------------ 1三、尺寸对照表--------------－－－－－－－－－--------------------- 1四、型号与功能对照表------－－－－－－－－－----------------------- 2五、技术指标-------------－－－－－－－－－------------------------ 3六、外形及安装尺寸--------------------－－－－－－－－－----------- 4七、接线图--------－－－－－－－－－------------------------------- 6八、操作说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 7（RS485通讯规约、CT/PT设置、开关量操作、变送输出操作）多功能电力监测仪使用手册一、概述多功能电力监测仪具有对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行同时测量的功能。
多功能电力监测仪使用手册多功能电力监测仪使用手册版本：3.0天正集团有限公司使用前必读在您使用本产品之前，请务必仔细阅读此使用手册内容，正确按照用户手册指导操作，这会有助于您更好地使用本产品，并有助于解决现场出现的各种问题。
1、监测仪在施加工作电源之前，务必确保工作电源在仪表规定范围之内；2、现场安装使用时，电流输入端子严禁开路，电压输入端子严禁短路；3、通讯端子（RS485）严禁施加高压；4、使用时仪表接线方式务必与内部系统设置方式一致；5、与后台通讯时，仪表通讯参数务必与后台一致；不能带电拔插通信接口；6、本手册中的信息如有变动，恕不另行通知；我公司自始至终本着“质量第一服务第一”的宗旨，将以优质的产品、优良的服务奉献给国内外用户！●使用前请仔细阅读本用户使用手册●请注意妥善保存目录一、概述-----------－－－－－－－－－------------------------------ 1二、型号定义-------------－－－－－－－－－------------------------ 1三、尺寸对照表--------------－－－－－－－－－--------------------- 1四、型号与功能对照表------－－－－－－－－－----------------------- 2五、技术指标-------------－－－－－－－－－------------------------ 3六、外形及安装尺寸--------------------－－－－－－－－－----------- 4七、接线图--------－－－－－－－－－------------------------------- 6八、操作说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－ 7（RS485通讯规约、CT/PT设置、开关量操作、变送输出操作）多功能电力监测仪使用手册一、概述多功能电力监测仪具有对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行同时测量的功能。

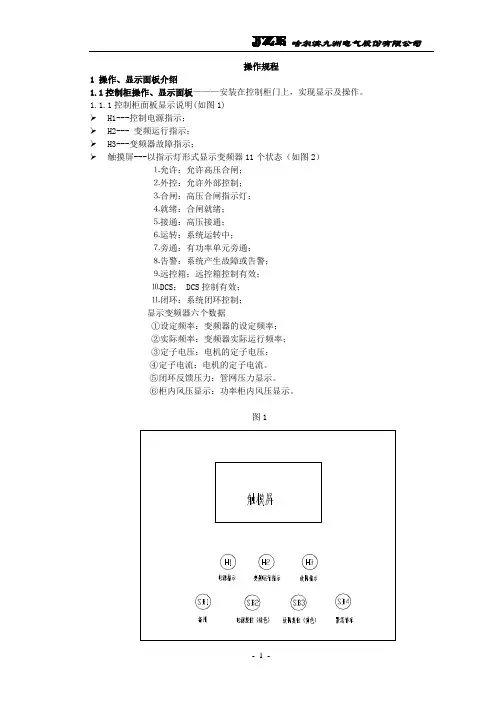

操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上，实现显示及操作。
1.1.1控制柜面板显示说明(如图1)H1---控制电源指示；H2--- 变频运行指示；H3---变频器故障指示；触摸屏---以指示灯形式显示变频器11个状态（如图2）⒈允许：允许高压合闸；⒉外控：允许外部控制；⒊合闸：高压合闸指示灯；⒋就绪：合闸就绪；⒌接通：高压接通；⒍运转：系统运转中；⒎旁通：有功率单元旁通；⒏告警：系统产生故障或告警；⒐远控箱：远控箱控制有效；⒑DCS： DCS控制有效；⒒闭环：系统闭环控制；显示变频器六个数据①设定频率：变频器的设定频率；②实际频率：变频器实际运行频率；③定子电压：电机的定子电压；④定子电流：电机的定子电流。
⑤闭环反馈压力：管网压力显示。
⑥柜内风压显示：功率柜内风压显示。
图1图21.1.2控制柜面板操作说明(如图1)SB1---备用；SB2---电源复位按钮；SB3---变频器故障情况下，故障复位按钮；SB4---变频装置运行过程中紧急停车；触摸屏---进行9个操作（如图2）①启动：用于启动变频器。
必须无故障告警条件满足时才能起作用；②加速：按下此键不抬起，则变频器频率将按一定速度增加，释放后频率停止增加；③减速：按下此键不抬起，则变频器频率将按一定速度减小，释放后频率停止减小；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图3）⑨警铃开关选择：用于报警时警铃的解除选择。
注：触摸屏的使用详见高压变频触摸屏使用说明书。
图31.2远控箱操作、显示面板———安装在用户指定位置，实现远控箱显示及操作1.2.1远控箱面板显示说明(如图4)A---显示定子电流；F---显示定子频率；H5---高压合闸允许；H6---高压合闸；H7---高压分闸；H8---变频运行；H9---变频停止；H10---声光报警指示；H11---故障指示；H12---电源指示；H14---就绪指示；H15---远控指示；1.2.2远控箱面板操作说明(如图4)SB9---变频装置运行过程中紧急停车；SB10---备用；SB11---备用；SB12---变频器故障情况下，复位按钮；SB13---电机变频启动按钮；SB14---电机变频停止按钮；SB15---转速上升按钮，按下此按钮不抬起，则变频器频率将按一定速度增加，释放后停止上升；SB16---转速下降按钮，按下此按钮不抬起，则变频器频率将按一定速度减小，释放后停止下降。
