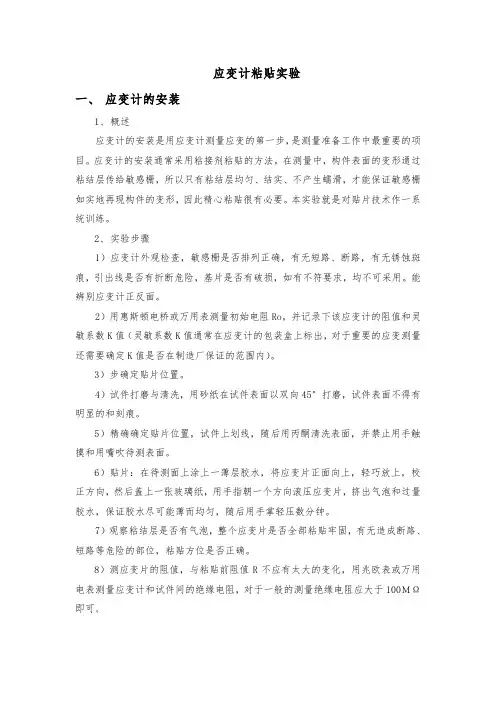

应变计粘贴实验一、应变计的安装1、概述应变计的安装是用应变计测量应变的第一步，是测量准备工作中最重要的项目。

应变计的安装通常采用粘接剂粘贴的方法。

在测量中，构件表面的变形通过粘结层传给敏感栅，所以只有粘结层均匀、结实、不产生蠕滑，才能保证敏感栅如实地再现构件的变形，因此精心粘贴很有必要。

本实验就是对贴片技术作一系统训练。

2、实验步骤1）应变计外观检查，敏感栅是否排列正确，有无短路、断路，有无锈蚀斑痕，引出线是否有折断危险，基片是否有破损，如有不符要求，均不可采用。

能辨别应变计正反面。

2）用惠斯顿电桥或万用表测量初始电阻Ro，并记录下该应变计的阻值和灵敏系数K值（灵敏系数K值通常在应变计的包装盒上标出，对于重要的应变测量还需要确定K值是否在制造厂保证的范围内）。

3）步确定贴片位置。

4）试件打磨与清洗，用砂纸在试件表面以双向45°打磨，试件表面不得有明显的和刻痕。

5）精确确定贴片位置，试件上划线，随后用丙酮清洗表面，并禁止用手触摸和用嘴吹待测表面。

6）贴片：在待测面上涂上一薄层胶水，将应变片正面向上，轻巧放上，校正方向，然后盖上一张玻璃纸，用手指朝一个方向滚压应变片，挤出气泡和过量胶水，保证胶水尽可能薄而均匀，随后用手掌轻压数分钟。

7）观察粘结层是否有气泡，整个应变片是否全部粘贴牢固，有无造成断路、短路等危险的部位，粘贴方位是否正确。

8）测应变片的阻值，与粘贴前阻值R不应有太大的变化，用兆欧表或万用电表测量应变计和试件间的绝缘电阻，对于一般的测量绝缘电阻应大于100ＭΩ即可。

应变计粘贴实验报告试验日期：年月日姓名：学号:一：试件材料：应变计名称：粘结剂名称：测试仪器：二、试验记录：三、问题讨论影响应变计粘贴有哪些主要因素?。

三相电表电费计算公式
三相电表电费计算公式：
单价（元）=电费总额÷总用电量；
电费总额（元）=总用电量（度）×单价（元）；
峰谷费用（元）=峰电量（度）×峰单价（元）+谷电量（度）×谷单价（元）；
总电费（元）=峰谷费用（元）+月度服务费（元）+附加费（元）+电
调节服务费（元）+电度损耗费（元）；
电度损耗费（元）=实际用电量（度）×电度损耗率（%）×单价（元）。

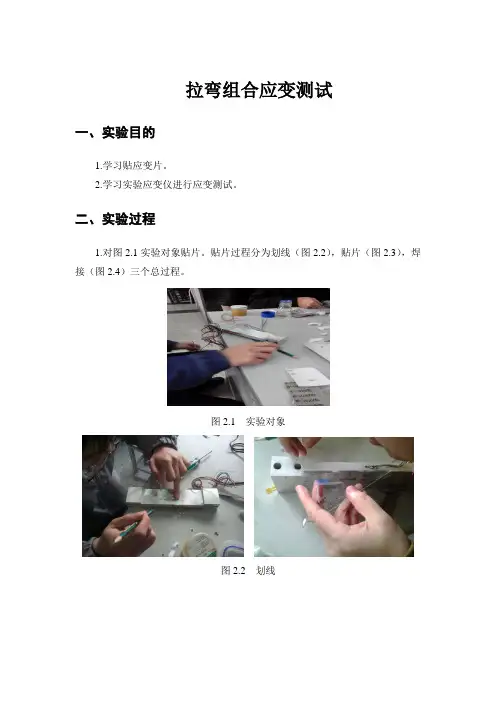

拉弯组合应变测试一、实验目的1.学习贴应变片。

2.学习实验应变仪进行应变测试。

二、实验过程1.对图2.1实验对象贴片。

贴片过程分为划线（图2.2），贴片（图2.3），焊接（图2.4）三个总过程。

图2.1 实验对象图2.2 划线图2.3 贴片图2.4 焊接2.对测试对象贴完应变片，与图2.5的应变仪连接。

图2.5 应变仪3.将实验对象各点编号，与装置连接，采取以一个点为变化，观察各点情况进行实验。

三、实验结果1.位置从上到下为1（5.2-=y ）2（5.1-=y ）3（0=y ）4（5.1=y ）5（5.2=y ），应变单位为με，数据见表3.1. 位置 1 2 3 4 5 97 64 9 -42 -84 147 105 16 -69 -130 198 118 1 -111 -173 249 167 27 -93 -22130017832-70-259表3.1 实验数据2.从理论上讲，假设弯曲应力拉为z σ，压为f σ,拉伸的应力为σ，显然，在弯曲变形为拉的一端：l σ=z σ+σ同理，压的一端为：y σ=f σ+σ由广义胡克定律，得：εεε+=z lεεε+=f y又因为相同材料，所以f z σσ=，f z εε=，从而有：2yl εεε+=所以，只需验证此式即可。

由此可知图中数据，有很多问题，实验没有成功。

四、实验总结1.实验过程对于应变片的粘贴和使用，开始有很多错误，对于胶水用多，随意乱贴应变片这种错误很常见。

2.这次贴应变片，自己动手，自己实现，远比之前的工程力学实验收获的多。

— 25 —

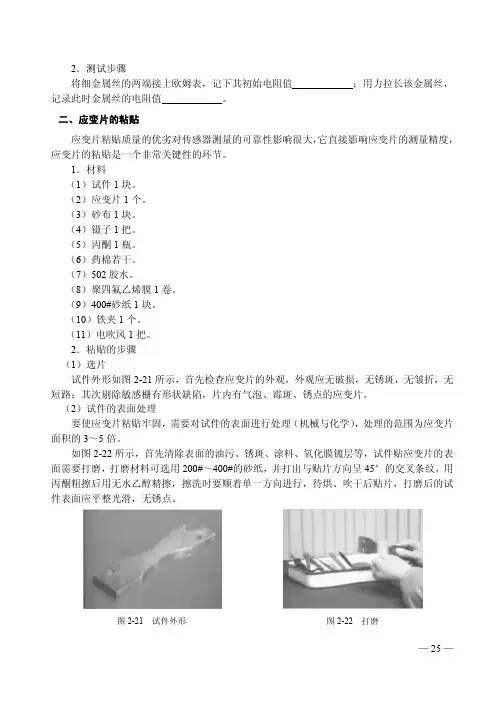

2．测试步骤
将细金属丝的两端接上欧姆表，记下其初始电阻值
；用力拉长该金属丝，

记录此时金属丝的电阻值 。

二、应变片的粘贴
应变片粘贴质量的优劣对传感器测量的可靠性影响很大，它直接影响应变片的测量精度，
应变片的粘贴是一个非常关键性的环节。
1．材料
（1）试件1块。
（2）应变片1个。
（3）砂布1块。
（4）镊子1把。
（5）丙酮1瓶。
（6）药棉若干。
（7）502胶水。
（8）聚四氟乙烯膜1卷。
（9）400#砂纸1块。
（10）铁夹1个。
（11）电吹风1把。
2．粘贴的步骤
（1）选片
试件外形如图2-21所示，首先检查应变片的外观，外观应无破损，无锈斑，无皱折，无
短路；其次剔除敏感栅有形状缺陷，片内有气泡、霉斑、锈点的应变片。
（2）试件的表面处理
要使应变片粘贴牢固，需要对试件的表面进行处理（机械与化学），处理的范围为应变片
面积的3～5倍。
如图
2-22所示，首先清除表面的油污、锈斑、涂料、氧化膜镀层等，试件贴应变片的表

面需要打磨，打磨材料可选用200#～400#的砂纸，并打出与贴片方向呈45°的交叉条纹，用
丙酮粗擦后用无水乙醇精擦，擦洗时要顺着单一方向进行，待烘、吹干后贴片，打磨后的试
件表面应平整光滑，无锈点。

图2-21 试件外形 图2-22 打磨

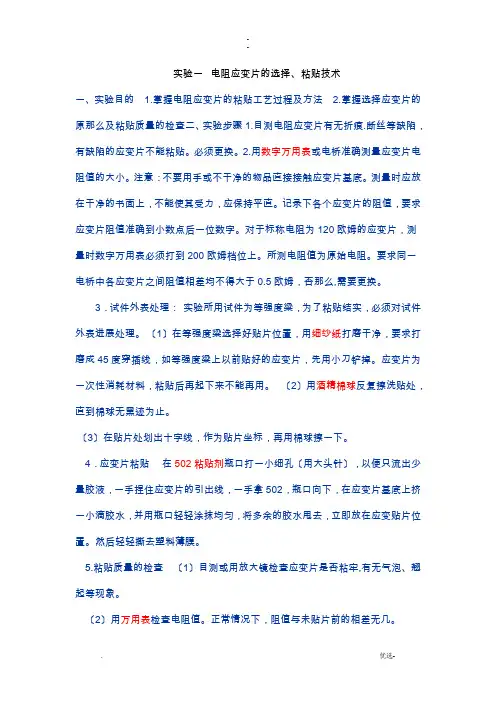

实验一电阻应变片的选择、粘贴技术一、实验目的 1.掌握电阻应变片的粘贴工艺过程及方法 2.掌握选择应变片的原那么及粘贴质量的检查二、实验步骤1.目测电阻应变片有无折痕.断丝等缺陷，有缺陷的应变片不能粘贴。

必须更换。

2.用数字万用表或电桥准确测量应变片电阻值的大小。

注意：不要用手或不干净的物品直接接触应变片基底。

测量时应放在干净的书面上，不能使其受力，应保持平直。

记录下各个应变片的阻值，要求应变片阻值准确到小数点后一位数字。

对于标称电阻为120欧姆的应变片，测量时数字万用表必须打到200欧姆档位上。

所测电阻值为原始电阻。

要求同一电桥中各应变片之间阻值相差均不得大于0.5欧姆，否那么,需要更换。

3．试件外表处理：实验所用试件为等强度梁，为了粘贴结实，必须对试件外表进展处理。

〔1〕在等强度梁选择好贴片位置，用细纱纸打磨干净，要求打磨成45度穿插线，如等强度梁上以前贴好的应变片，先用小刀铲掉。

应变片为一次性消耗材料，粘贴后再起下来不能再用。

〔2〕用酒精棉球反复擦洗贴处，直到棉球无黑迹为止。

〔3〕在贴片处划出十字线，作为贴片坐标，再用棉球擦一下。

4．应变片粘贴在502粘贴剂瓶口打一小细孔〔用大头针〕，以便只流出少量胶液，一手捏住应变片的引出线，一手拿502，瓶口向下，在应变片基底上挤一小滴胶水，并用瓶口轻轻涂抹均匀，将多余的胶水甩去，立即放在应变贴片位置。

然后轻轻撕去塑料薄膜。

5.粘贴质量的检查〔1〕目测或用放大镜检查应变片是否粘牢,有无气泡、翘起等现象。

〔2〕用万用表检查电阻值。

正常情况下，阻值与未贴片前的相差无几。

6.焊线用电烙铁将应变片的引线焊接到等强度反梁上的引线焊点处。

注意焊锡不要太多。

7.用兆欧表检查应变片与试件之间的绝缘组织，应大于500M欧。

8.应变片保护用704硅橡胶覆于应变片上，防止受潮。

三、实验所用材料及工具箱式电阻应变片等强度梁502粘接剂万用表剪刀镊子电烙铁焊丝等四、考前须知(1)手指不能直接接触502胶,否那么粘手,注意不要擦到眼睛或衣服上.(2)不要用两手握兆欧表引线端的金属局部，防止触电；不要长时间短路，防止烧毁兆欧表。
